Page 177 of 335

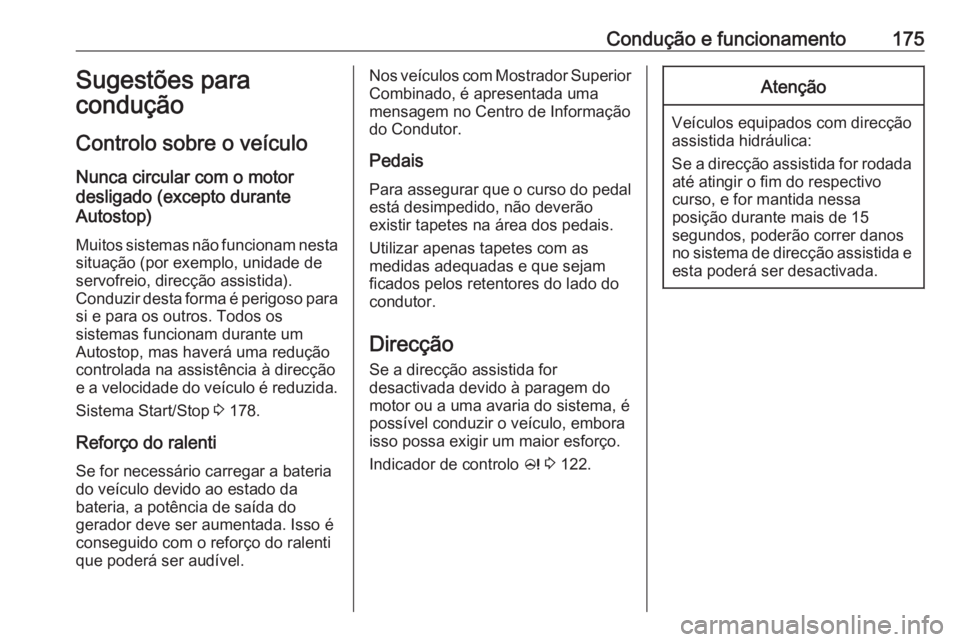

Condução e funcionamento175Sugestões para
condução
Controlo sobre o veículo
Nunca circular com o motor
desligado (excepto durante
Autostop)
Muitos sistemas não funcionam nesta
situação (por exemplo, unidade de
servofreio, direcção assistida).
Conduzir desta forma é perigoso para
si e para os outros. Todos os
sistemas funcionam durante um
Autostop, mas haverá uma redução
controlada na assistência à direcção
e a velocidade do veículo é reduzida.
Sistema Start/Stop 3 178.
Reforço do ralenti
Se for necessário carregar a bateria do veículo devido ao estado da
bateria, a potência de saída do
gerador deve ser aumentada. Isso é
conseguido com o reforço do ralenti
que poderá ser audível.Nos veículos com Mostrador Superior
Combinado, é apresentada uma
mensagem no Centro de Informação
do Condutor.
Pedais Para assegurar que o curso do pedal
está desimpedido, não deverão
existir tapetes na área dos pedais.
Utilizar apenas tapetes com as
medidas adequadas e que sejam ficados pelos retentores do lado do
condutor.
Direcção
Se a direcção assistida for
desactivada devido à paragem do motor ou a uma avaria do sistema, épossível conduzir o veículo, embora
isso possa exigir um maior esforço.
Indicador de controlo c 3 122.Atenção
Veículos equipados com direcção
assistida hidráulica:
Se a direcção assistida for rodada até atingir o fim do respectivo
curso, e for mantida nessa
posição durante mais de 15
segundos, poderão correr danos
no sistema de direcção assistida e esta poderá ser desactivada.
Page 180 of 335

178Condução e funcionamentoAquecimento do motor turbo
No arranque, o binário disponível do
motor poderá ser limitado por um
curto período de tempo,
especialmente quando a temperatura do motor é fria. Esta limitação serve
para permitir que o sistema de
lubrificação proteja totalmente o
motor.
Desligar por sobrecarga de
rotação do motor
A alimentação de combustível é
automaticamente interrompida
durante uma marcha por inércia, ou
seja, quando o veículo é conduzido
com uma mudança engatada mas
sem carregar no acelerador.Sistema para/arranca
O sistema Start/Stop ajuda a poupar
combustível e a reduzir as emissões
de gases de escape. Se as condições permitirem, o mesmo desliga o motor logo que o veículo esteja a circular a
baixa velocidade ou parado, p. ex.
nos semáforos ou num
engarrafamento. Inicia
automaticamente o motor assim que
carregar na embraiagem. Um sensor da bateria do veículo garante que um Autostop seja apenas efectuado
quando a bateria do veículo estiver
suficientemente carregada para um
novo arranque.
Ativação O sistema Start/Stop está disponível
imediatamente depois de pôr o motor
a trabalhar, o veículo arranca e as
condições indicadas mais abaixo
nesta secção são reunidas.Desativação
Desactivar manualmente o sistema
pára/arranca premindo eco. A
desactivação é indicada pelo LED no botão apagar.
Autostop
Se o veículo estiver a circular a baixa velocidade ou parado, activar um
Autostop do seguinte modo:
● Carregar no pedal da embraiagem.
● Colocar a alavanca em ponto- -morto.
● Soltar o pedal da embraiagem.
Page 181 of 335

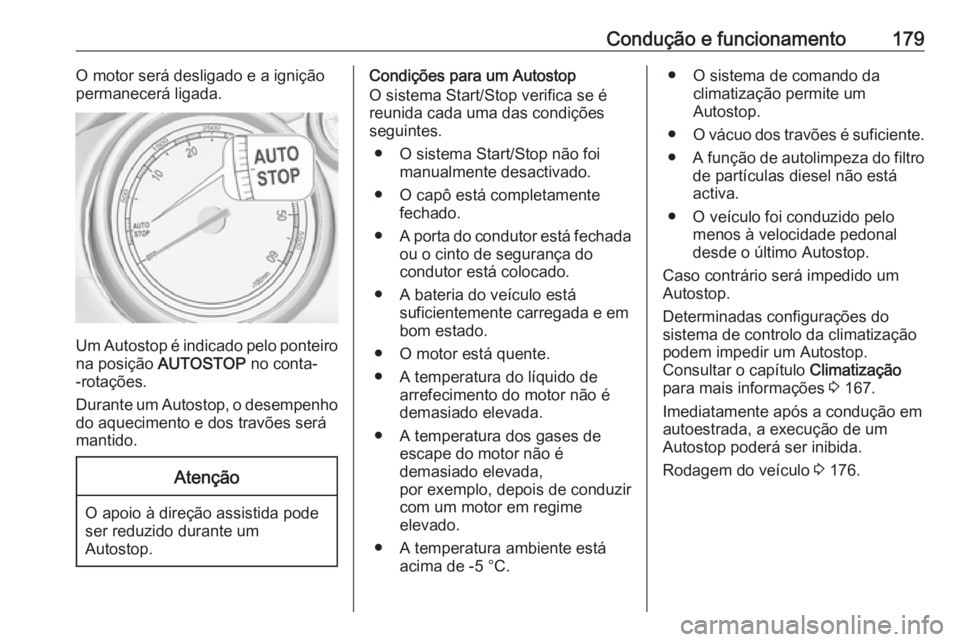

Condução e funcionamento179O motor será desligado e a ignição
permanecerá ligada.
Um Autostop é indicado pelo ponteiro
na posição AUTOSTOP no conta-
-rotações.
Durante um Autostop, o desempenho do aquecimento e dos travões será
mantido.
Atenção
O apoio à direção assistida pode
ser reduzido durante um
Autostop.
Condições para um Autostop
O sistema Start/Stop verifica se é
reunida cada uma das condições
seguintes.
● O sistema Start/Stop não foi manualmente desactivado.
● O capô está completamente fechado.
● A porta do condutor está fechada
ou o cinto de segurança do
condutor está colocado.
● A bateria do veículo está suficientemente carregada e em
bom estado.
● O motor está quente.
● A temperatura do líquido de arrefecimento do motor não é
demasiado elevada.
● A temperatura dos gases de escape do motor não é
demasiado elevada,
por exemplo, depois de conduzir
com um motor em regime
elevado.
● A temperatura ambiente está acima de -5 °C.● O sistema de comando daclimatização permite um
Autostop.
● O vácuo dos travões é suficiente.
● A função de autolimpeza do filtro
de partículas diesel não está
activa.
● O veículo foi conduzido pelo menos à velocidade pedonal
desde o último Autostop.
Caso contrário será impedido um
Autostop.
Determinadas configurações do
sistema de controlo da climatização
podem impedir um Autostop.
Consultar o capítulo Climatização
para mais informações 3 167.
Imediatamente após a condução em
autoestrada, a execução de um
Autostop poderá ser inibida.
Rodagem do veículo 3 176.
Page 182 of 335

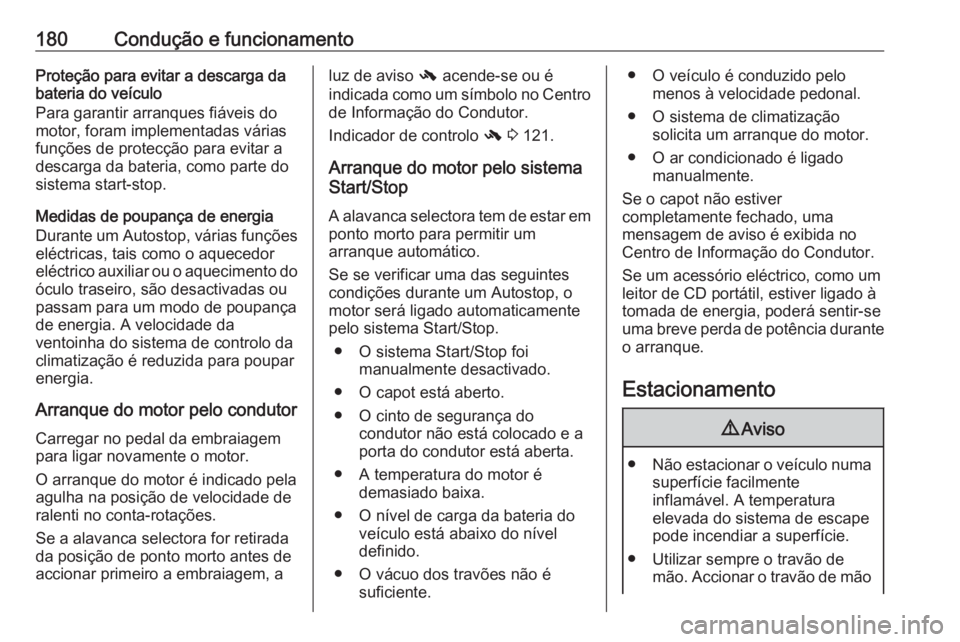

180Condução e funcionamentoProteção para evitar a descarga da
bateria do veículo
Para garantir arranques fiáveis do
motor, foram implementadas várias
funções de protecção para evitar a
descarga da bateria, como parte do
sistema start-stop.
Medidas de poupança de energia
Durante um Autostop, várias funções eléctricas, tais como o aquecedor
eléctrico auxiliar ou o aquecimento do
óculo traseiro, são desactivadas ou
passam para um modo de poupança
de energia. A velocidade da
ventoinha do sistema de controlo da
climatização é reduzida para poupar
energia.
Arranque do motor pelo condutor
Carregar no pedal da embraiagem
para ligar novamente o motor.
O arranque do motor é indicado pela
agulha na posição de velocidade de
ralenti no conta-rotações.
Se a alavanca selectora for retirada
da posição de ponto morto antes de
accionar primeiro a embraiagem, aluz de aviso - acende-se ou é
indicada como um símbolo no Centro
de Informação do Condutor.
Indicador de controlo - 3 121.
Arranque do motor pelo sistema
Start/Stop
A alavanca selectora tem de estar em ponto morto para permitir um
arranque automático.
Se se verificar uma das seguintes
condições durante um Autostop, o
motor será ligado automaticamente
pelo sistema Start/Stop.
● O sistema Start/Stop foi manualmente desactivado.
● O capot está aberto.
● O cinto de segurança do condutor não está colocado e a
porta do condutor está aberta.
● A temperatura do motor é demasiado baixa.
● O nível de carga da bateria do veículo está abaixo do nível
definido.
● O vácuo dos travões não é suficiente.● O veículo é conduzido pelo menos à velocidade pedonal.
● O sistema de climatização solicita um arranque do motor.
● O ar condicionado é ligado manualmente.
Se o capot não estiver
completamente fechado, uma
mensagem de aviso é exibida no
Centro de Informação do Condutor.
Se um acessório eléctrico, como um leitor de CD portátil, estiver ligado à
tomada de energia, poderá sentir-se
uma breve perda de potência durante
o arranque.
Estacionamento9 Aviso
● Não estacionar o veículo numa
superfície facilmente
inflamável. A temperatura
elevada do sistema de escape
pode incendiar a superfície.
● Utilizar sempre o travão de mão. Accionar o travão de mão
Page 254 of 335

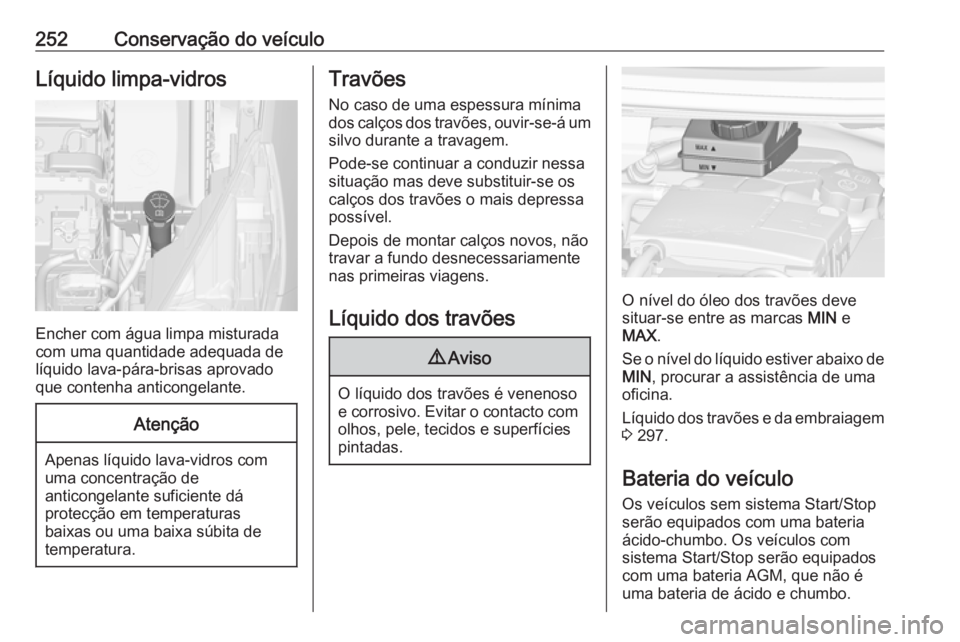

252Conservação do veículoLíquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido lava-pára-brisas aprovado
que contenha anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Travões
No caso de uma espessura mínima
dos calços dos travões, ouvir-se-á um
silvo durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do óleo dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar a assistência de uma
oficina.
Líquido dos travões e da embraiagem 3 297.
Bateria do veículo
Os veículos sem sistema Start/Stop
serão equipados com uma bateria
ácido-chumbo. Os veículos com
sistema Start/Stop serão equipados
com uma bateria AGM, que não é
uma bateria de ácido e chumbo.
Page 255 of 335

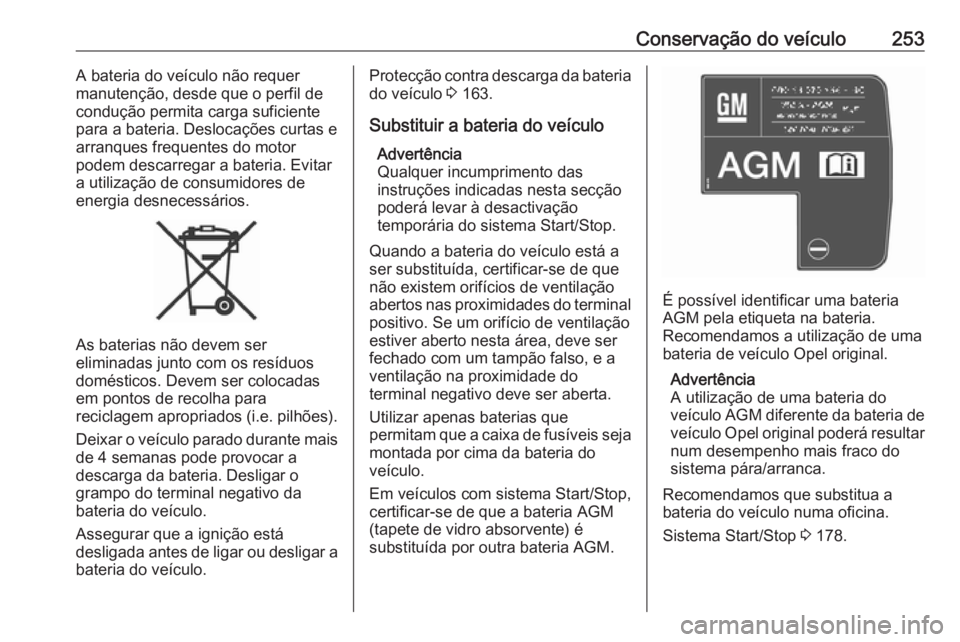

Conservação do veículo253A bateria do veículo não requer
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor
podem descarregar a bateria. Evitar
a utilização de consumidores de
energia desnecessários.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria. Desligar o
grampo do terminal negativo da
bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria do veículo 3 163.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a
ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal
positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.
Utilizar apenas baterias que
permitam que a caixa de fusíveis seja montada por cima da bateria do
veículo.
Em veículos com sistema Start/Stop,
certificar-se de que a bateria AGM
(tapete de vidro absorvente) é
substituída por outra bateria AGM.
É possível identificar uma bateria
AGM pela etiqueta na bateria.
Recomendamos a utilização de uma
bateria de veículo Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar num desempenho mais fraco do
sistema pára/arranca.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 178.
Page 256 of 335

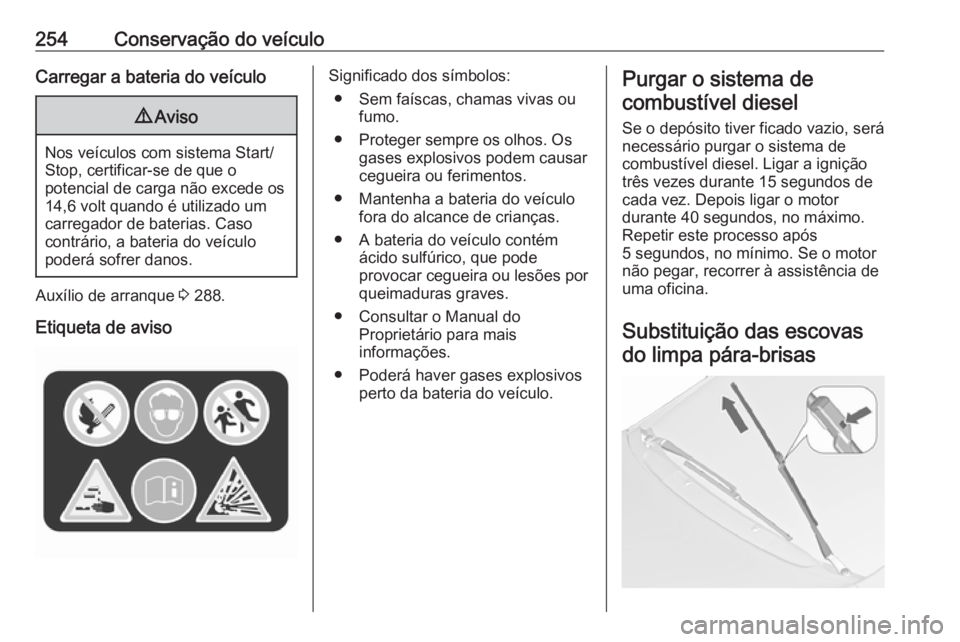

254Conservação do veículoCarregar a bateria do veículo9Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
Auxílio de arranque 3 288.
Etiqueta de aviso
Significado dos símbolos: ● Sem faíscas, chamas vivas ou fumo.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance de crianças.
● A bateria do veículo contém ácido sulfúrico, que pode
provocar cegueira ou lesões por
queimaduras graves.
● Consultar o Manual do Proprietário para mais
informações.
● Poderá haver gases explosivos perto da bateria do veículo.Purgar o sistema de
combustível diesel
Se o depósito tiver ficado vazio, será
necessário purgar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir este processo após
5 segundos, no mínimo. Se o motor
não pegar, recorrer à assistência de
uma oficina.
Substituição das escovasdo limpa pára-brisas
Page 269 of 335

Conservação do veículo267N.ºCircuito13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiroN.ºCircuito41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar/Motor a
diesel
Page 310 of 335
![OPEL ZAFIRA C 2016 Manual de Instruções (in Portugues) 308Dados técnicosDesempenhoMotorB14NELB14NET
B14NET
LPGB16XNT
CNG
B16SHTB16SHL
Velocidade máxima 3)
[km/h]Caixa de velocidades manual
com sistema Start/Stop190
192200
202195
–200
––
220–
OPEL ZAFIRA C 2016 Manual de Instruções (in Portugues) 308Dados técnicosDesempenhoMotorB14NELB14NET
B14NET
LPGB16XNT
CNG
B16SHTB16SHL
Velocidade máxima 3)
[km/h]Caixa de velocidades manual
com sistema Start/Stop190
192200
202195
–200
––
220–](/img/37/26761/w960_26761-309.png)
308Dados técnicosDesempenhoMotorB14NELB14NET
B14NET
LPGB16XNT
CNG
B16SHTB16SHL
Velocidade máxima 3)
[km/h]Caixa de velocidades manual
com sistema Start/Stop190
192200
202195
–200
––
220–
–Caixa de velocidades automática–197–––2083) A velocidade máxima indicada é obtida em condições de tara (sem condutor) acrescida de 200 kg de carga útil. O equipamento
opcional poderá reduzir a velocidade máxima especificada para o veículo.MotorA18XELA18XERB16DTHB16DTJA20DTLA20DTVelocidade máxima 3)
[km/h]Caixa de velocidades manual
com sistema Start/Stop185
–195
––
193–
186183
–191
193Caixa de velocidades automática––––––3) A velocidade máxima indicada é obtida em condições de tara (sem condutor) acrescida de 200 kg de carga útil. O equipamento
opcional poderá reduzir a velocidade máxima especificada para o veículo.
Page 311 of 335
![OPEL ZAFIRA C 2016 Manual de Instruções (in Portugues) Dados técnicos309
Motor
A20DTH
121 kWA20DTH
96 kW
B20DTJB20DTHA20DTR
Velocidade máxima 3)
[km/h]Caixa de velocidades manual
com sistema Start/Stop208
209–
––
––
208–
218Caixa de velocid OPEL ZAFIRA C 2016 Manual de Instruções (in Portugues) Dados técnicos309
Motor
A20DTH
121 kWA20DTH
96 kW
B20DTJB20DTHA20DTR
Velocidade máxima 3)
[km/h]Caixa de velocidades manual
com sistema Start/Stop208
209–
––
––
208–
218Caixa de velocid](/img/37/26761/w960_26761-310.png)
Dados técnicos309
Motor
A20DTH
121 kWA20DTH
96 kW
B20DTJB20DTHA20DTR
Velocidade máxima 3)
[km/h]Caixa de velocidades manual
com sistema Start/Stop208
209–
––
––
208–
218Caixa de velocidades automática205192190205–3) A velocidade máxima indicada é obtida em condições de tara (sem condutor) acrescida de 200 kg de carga útil. O equipamento
opcional poderá reduzir a velocidade máxima especificada para o veículo.
