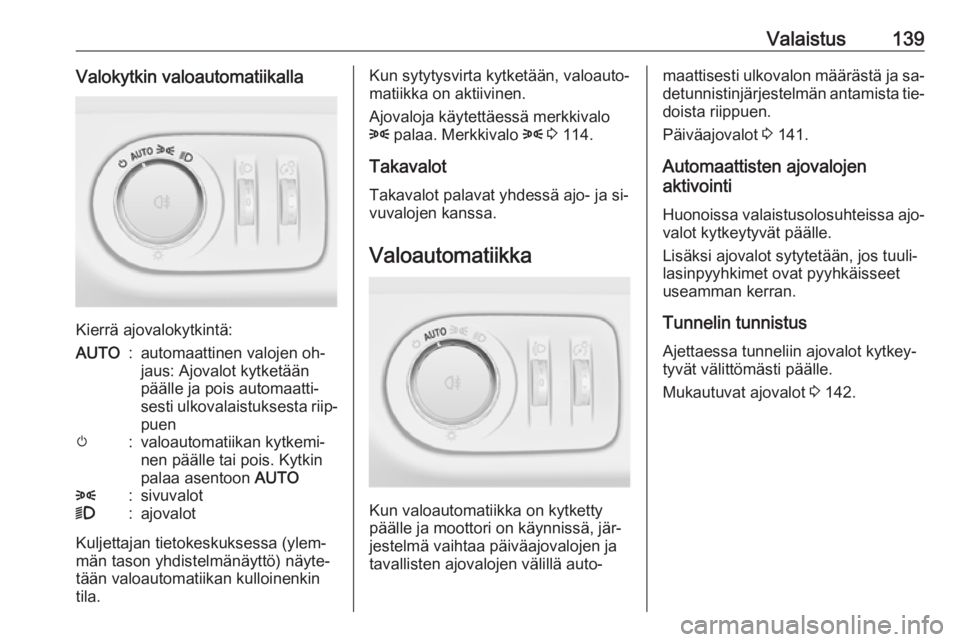

Valaistus139Valokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO:automaattinen valojen oh‐
jaus: Ajovalot kytketään
päälle ja pois automaatti‐
sesti ulkovalaistuksesta riip‐
puenm:valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8:sivuvalot9:ajovalot
Kuljettajan tietokeskuksessa (ylem‐
män tason yhdistelmänäyttö) näyte‐
tään valoautomatiikan kulloinenkin
tila.
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
Ajovaloja käytettäessä merkkivalo
8 palaa. Merkkivalo 8 3 114.
Takavalot Takavalot palavat yhdessä ajo- ja si‐
vuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on kytketty
päälle ja moottori on käynnissä, jär‐
jestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja sa‐ detunnistinjärjestelmän antamista tie‐
doista riippuen.
Päiväajovalot 3 141.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa ajo‐
valot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkey‐
tyvät välittömästi päälle.
Mukautuvat ajovalot 3 142.

140ValaistusKaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovaloapu Halogeeniajovaloilla varustettu versio
Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille kun:
● Tunnistin havaitsee vastaantule‐ vien tai edellä ajavien autojen va‐lot.
● Auton nopeus on alle 20 km/h.
● On sumuista tai sataa lunta.
● Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Päällekytkentä
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 114.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa päällä, kaukova‐
loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus py‐
syy käytössä, kun sytytysvirta kytke‐
tään uudelleen.
Kaukovaloapu kääntyvillä ajovaloilla 3 142.
Kaukovalovilkku Kaukovalovilkkua käytetään vetä‐
mällä vipua.

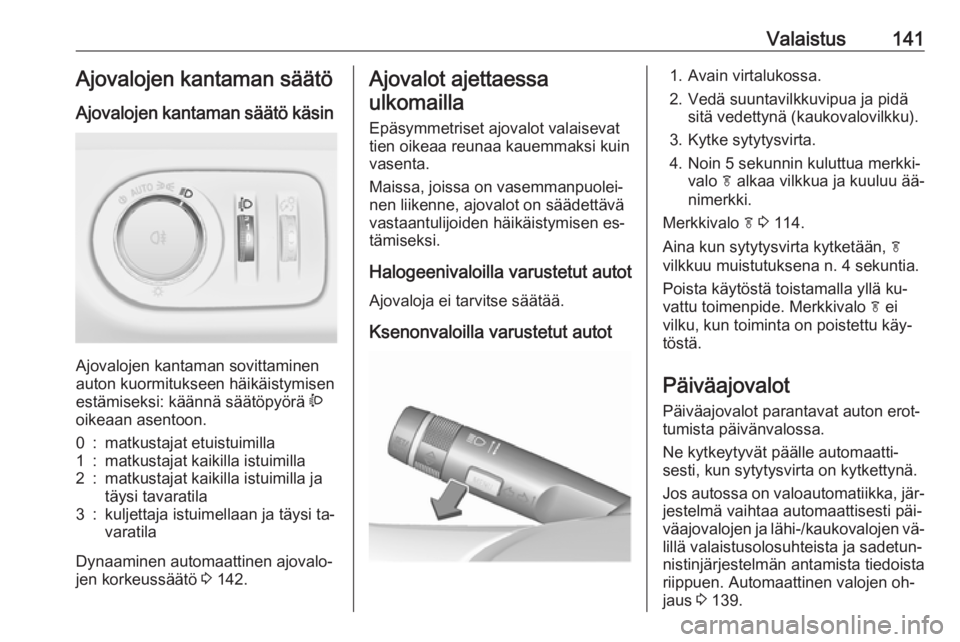

Valaistus141Ajovalojen kantaman säätöAjovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0:matkustajat etuistuimilla1:matkustajat kaikilla istuimilla2:matkustajat kaikilla istuimilla ja
täysi tavaratila3:kuljettaja istuimellaan ja täysi ta‐ varatila
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 142.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐
nen liikenne, ajovalot on säädettävä
vastaantulijoiden häikäistymisen es‐
tämiseksi.
Halogeenivaloilla varustetut autot Ajovaloja ei tarvitse säätää.
Ksenonvaloilla varustetut autot1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin 5 sekunnin kuluttua merkki‐ valo f alkaa vilkkua ja kuuluu ää‐
nimerkki.
Merkkivalo f 3 114.
Aina kun sytytysvirta kytketään, f
vilkkuu muistutuksena n. 4 sekuntia.
Poista käytöstä toistamalla yllä ku‐
vattu toimenpide. Merkkivalo f ei
vilku, kun toiminta on poistettu käy‐
töstä.
Päiväajovalot Päiväajovalot parantavat auton erot‐
tumista päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, jär‐ jestelmä vaihtaa automaattisesti päi‐
väajovalojen ja lähi-/kaukovalojen vä‐ lillä valaistusolosuhteista ja sadetun‐nistinjärjestelmän antamista tiedoista
riippuen. Automaattinen valojen oh‐ jaus 3 139.

142ValaistusMukautuvat ajovalotMukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.
Valokytkimen ollessa asennossa
AUTO kaikki valaistustoiminnot ovat
käytettävissä.
Seuraavat toiminnot ovat myös käy‐
tettävissä valokytkimen ollessa asen‐
nossa 9:
● dynaamiset kaarrevalot
● kulmavalot
● peruutustoiminnon
● dynaaminen automaattinen ajo‐ valojen korkeussäätö
Pihakatuvalot
Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8° kul‐
massa tien reunaa kohti.Kaupunkivalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 40 - 55 km/h ja kun
valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.
Maaseutuvalot
Aktivoituvat automaattisesti ajono‐
peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐
malla ja oikealla puolella.
Moottoritievalot Aktivoituvat automaattisesti yli n.115 km/h nopeuksilla, kun ohjauspyö‐ rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐ kaampi.Huonon sään valot
Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐ nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Merkkivalo f 3 114.
Kulmavalot

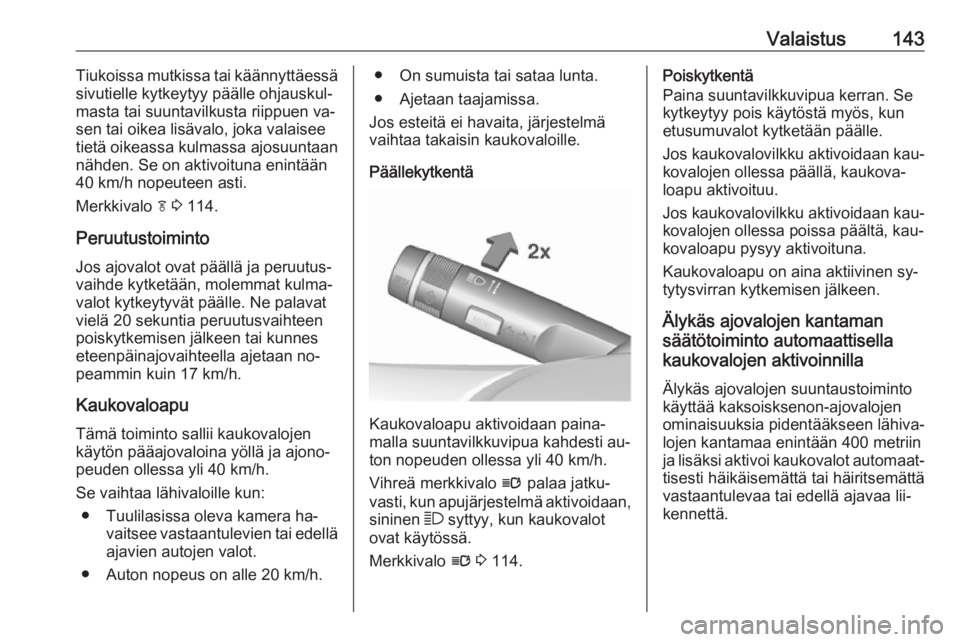

Valaistus143Tiukoissa mutkissa tai käännyttäessä
sivutielle kytkeytyy päälle ohjauskul‐
masta tai suuntavilkusta riippuen va‐
sen tai oikea lisävalo, joka valaisee
tietä oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 114.
Peruutustoiminto
Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille kun: ● Tuulilasissa oleva kamera ha‐ vaitsee vastaantulevien tai edellä
ajavien autojen valot.
● Auton nopeus on alle 20 km/h.● On sumuista tai sataa lunta.
● Ajetaan taajamissa.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Päällekytkentä
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 114.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.
Älykäs ajovalojen kantaman
säätötoiminto automaattisella
kaukovalojen aktivoinnilla
Älykäs ajovalojen suuntaustoiminto
käyttää kaksoisksenon-ajovalojen
ominaisuuksia pidentääkseen lähiva‐
lojen kantamaa enintään 400 metriin
ja lisäksi aktivoi kaukovalot automaat‐
tisesti häikäisemättä tai häiritsemättä
vastaantulevaa tai edellä ajavaa lii‐
kennettä.

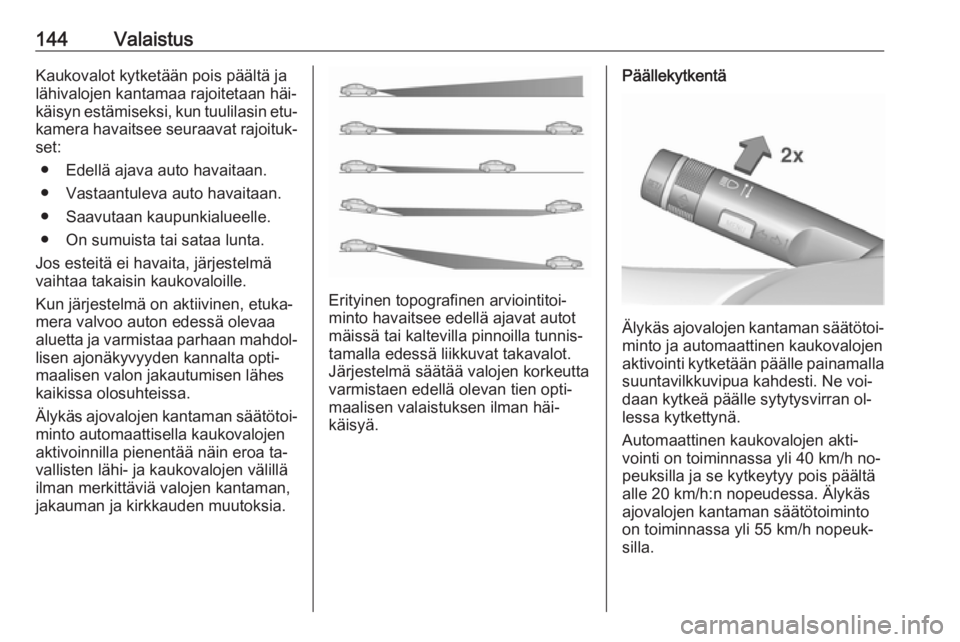

144ValaistusKaukovalot kytketään pois päältä ja
lähivalojen kantamaa rajoitetaan häi‐
käisyn estämiseksi, kun tuulilasin etu‐ kamera havaitsee seuraavat rajoituk‐
set:
● Edellä ajava auto havaitaan.
● Vastaantuleva auto havaitaan.
● Saavutaan kaupunkialueelle.
● On sumuista tai sataa lunta.
Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille.
Kun järjestelmä on aktiivinen, etuka‐
mera valvoo auton edessä olevaa
aluetta ja varmistaa parhaan mahdol‐ lisen ajonäkyvyyden kannalta opti‐maalisen valon jakautumisen lähes
kaikissa olosuhteissa.
Älykäs ajovalojen kantaman säätötoi‐
minto automaattisella kaukovalojen
aktivoinnilla pienentää näin eroa ta‐
vallisten lähi- ja kaukovalojen välillä
ilman merkittäviä valojen kantaman,
jakauman ja kirkkauden muutoksia.
Erityinen topografinen arviointitoi‐
minto havaitsee edellä ajavat autot
mäissä tai kaltevilla pinnoilla tunnis‐
tamalla edessä liikkuvat takavalot.
Järjestelmä säätää valojen korkeutta
varmistaen edellä olevan tien opti‐ maalisen valaistuksen ilman häi‐
käisyä.
Päällekytkentä
Älykäs ajovalojen kantaman säätötoi‐
minto ja automaattinen kaukovalojen
aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne voi‐
daan kytkeä päälle sytytysvirran ol‐
lessa kytkettynä.
Automaattinen kaukovalojen akti‐
vointi on toiminnassa yli 40 km/h no‐
peuksilla ja se kytkeytyy pois päältä
alle 20 km/h:n nopeudessa. Älykäs
ajovalojen kantaman säätötoiminto
on toiminnassa yli 55 km/h nopeuk‐
silla.

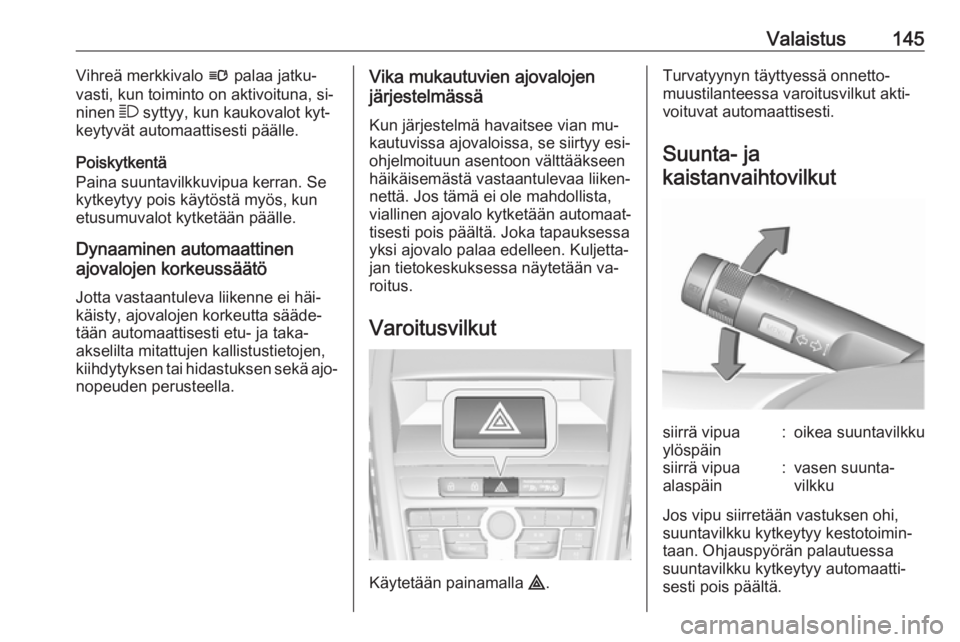

Valaistus145Vihreä merkkivalo l palaa jatku‐
vasti, kun toiminto on aktivoituna, si‐
ninen 7 syttyy, kun kaukovalot kyt‐
keytyvät automaattisesti päälle.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei häi‐käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Jos tämä ei ole mahdollista,
viallinen ajovalo kytketään automaat‐ tisesti pois päältä. Joka tapauksessayksi ajovalo palaa edelleen. Kuljetta‐
jan tietokeskuksessa näytetään va‐
roitus.
Varoitusvilkut
Käytetään painamalla ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutsiirrä vipua
ylöspäin:oikea suuntavilkkusiirrä vipua
alaspäin:vasen suunta‐
vilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.

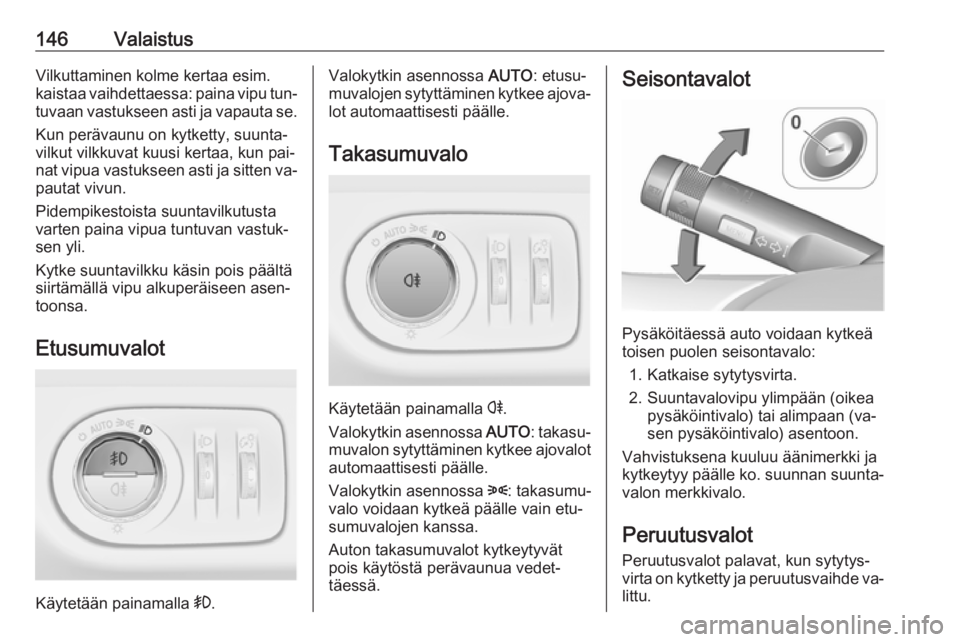

146ValaistusVilkuttaminen kolme kertaa esim.
kaistaa vaihdettaessa: paina vipu tun‐ tuvaan vastukseen asti ja vapauta se.
Kun perävaunu on kytketty, suunta‐
vilkut vilkkuvat kuusi kertaa, kun pai‐ nat vipua vastukseen asti ja sitten va‐
pautat vivun.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.
Etusumuvalot
Käytetään painamalla >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalo
Käytetään painamalla r
.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde va‐
littu.

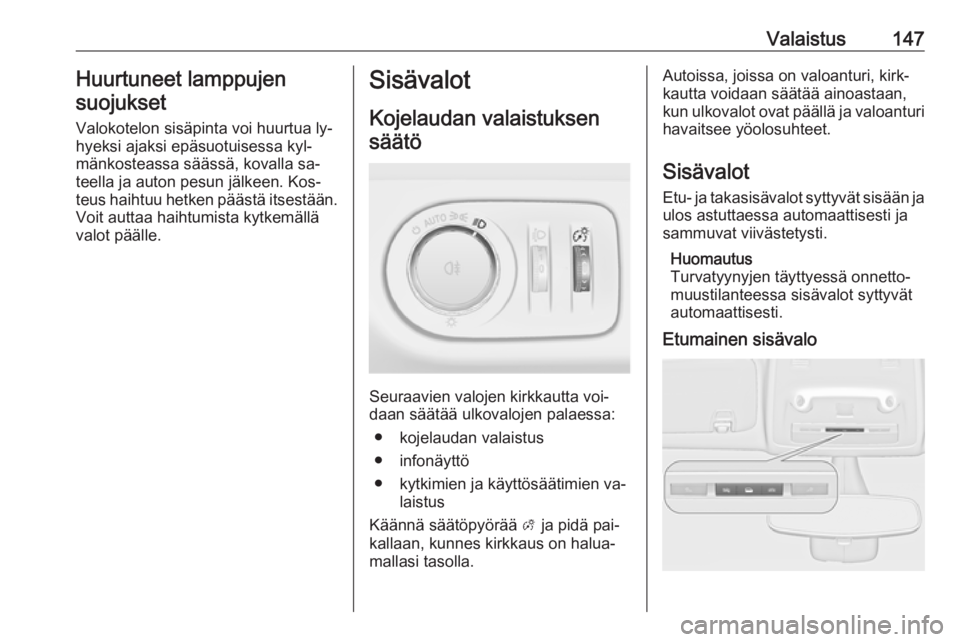

Valaistus147Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua ly‐
hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään.
Voit auttaa haihtumista kytkemällä
valot päälle.Sisävalot
Kojelaudan valaistuksensäätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
● kojelaudan valaistus
● infonäyttö
● kytkimien ja käyttösäätimien va‐ laistus
Käännä säätöpyörää A ja pidä pai‐
kallaan, kunnes kirkkaus on halua‐
mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐
kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet.
Sisävalot Etu- ja takasisävalot syttyvät sisään jaulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävalo

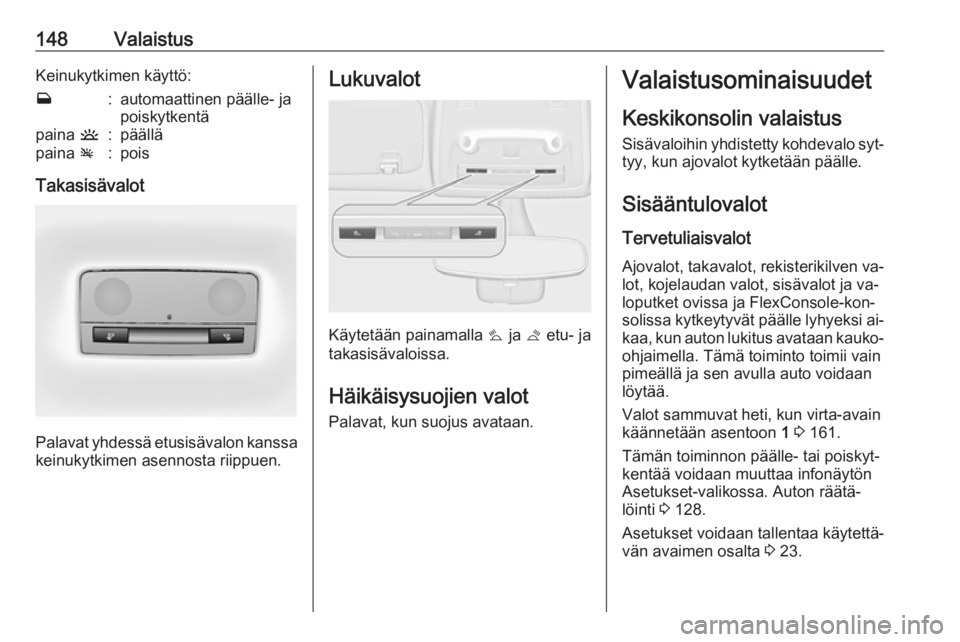

148ValaistusKeinukytkimen käyttö:w:automaattinen päälle- ja
poiskytkentäpaina u:päälläpaina v:pois
Takasisävalot
Palavat yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.
Lukuvalot
Käytetään painamalla s ja t etu- ja
takasisävaloissa.
Häikäisysuojien valot Palavat, kun suojus avataan.
Valaistusominaisuudet
Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalo syt‐
tyy, kun ajovalot kytketään päälle.
Sisääntulovalot Tervetuliaisvalot
Ajovalot, takavalot, rekisterikilven va‐
lot, kojelaudan valot, sisävalot ja va‐
loputket ovissa ja FlexConsole-kon‐
solissa kytkeytyvät päälle lyhyeksi ai‐ kaa, kun auton lukitus avataan kauko- ohjaimella. Tämä toiminto toimii vain
pimeällä ja sen avulla auto voidaan
löytää.
Valot sammuvat heti, kun virta-avain
käännetään asentoon 1 3 161.
Tämän toiminnon päälle- tai poiskyt‐ kentää voidaan muuttaa infonäytön
Asetukset-valikossa. Auton räätä‐
löinti 3 128.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 23.
