Sürüş ve kullanım169Kontak anahtarı konumları0:kontak kapalı1:direksiyon kilidi açık, ateşleme
kapalı2:kontak açık, dizel motorda: ön
ısıtma3:motorun çalıştırılması
Tutulan güç çıkışı
Sürücü kapısı açılıncaya kadar veya
kontak kapatıldıktan sonra en çok
10 dakika süreyle, aşağıdaki
elektronik sistemler çalışabilir:
● elektrik kumandalı camlar
● aksesuar prizleri
Bilgi ve Eğlence sisteminin gücü
herhangi bir kapının açılıp
açılmamasından bağımsız olarak,
30 dakika daha veya kontak anahtarı
çıkartılana kadar çalışmaya devam
eder.
Motorun çalıştırılması
Manuel şanzıman: Debriyaj pedalına
basın.
Otomatik şanzıman: Fren pedalına
basın ve vites kolunu P veya N
konumuna getirin.
Gaz pedalına basmayın.
Dizel motorlar: ön ısıtma için
anahtarı ! kontrol lambası sönene
kadar 2 konumuna çevirin.
Anahtarı 3 konuma çevirin ve bırakın:
Motor çalıştığı sürece sistem
otomatik bir prosüdür olarak marş
motorunu kısa bir bekleme süresinin
ardından çalıştırır, bkz. Otomatik
marş motoru kontrolü.
Yeniden çalıştırmadan önce veya
motoru durdurmak için kontak
anahtarını 0 konumuna geri getirin.
Autostop esnasında, motoru
çalıştırmak için devriyaj pedalına
basılabilir.
Aracın düşük sıcaklıklarda
çalıştırılması
Aracın ilave ısıtıcı olmadan
çalıştırılması dizel motorlarda -25 °С
ve benzinli motorlarda -30 °C'ye
kadar mümkündür. Bunun için doğru
viskozitede motor yağı, doğru yakıt,
servisi yapılmış ve akünün şarjının
yeterli olması gerekir. -30 °C'nin
altındaki sıcaklıklarda otomatik
şanzımanın yaklaşık 5 dakika
ısıtılması gerekmektedir. Vites kolu
P konumunda olmalıdır.

170Sürüş ve kullanımOtomatik marş motoru kontrolüBu fonksiyon motor start sürecini
kontrol eder. Sürücü kontak
anahtarını 3. konumda tutmak
zorunda kalmaz. Devreye girdiğinde
motor çalışır konuma gelene kadar
sistem otomatik olarak ateşleme
yapar. Kontrol prosedürü dolayısıyla
motor çalıştırma işlemi kısa bir
bekleme süresinin ardından
gerçekleşir.
Motorun çalıştırılamama sebepleri
şunlar olabilir:
● Debriyaj pedalının basılmaması (manuel şanzımanda).
● Fren pedalına basılmaması ve vites kolunun P veya N
konumuna getirilmemesi
(otomatik şanzıman).
● Zaman aşımı.
Turbo motor ısınması Motor çalıştırıldığında kullanılabilir
torku kısa bir süre için sınırlı olabilir,
bu durum özellikle soğuk motor için
geçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.Yakıt kesme
Örneğin uzun rampa inerken araç
vitese takılı ve debriyaja basılmıyorsa yakıt enjeksiyonu otomatik olarak
kesilir.
Stop-start sistemi
Stop-start sistemi yakıt tasarrufu
sağlanmasına ve egzoz
salınımlarının azaltılmasına yardımcı
olur. Koşullar izin verirse, araç bir
düşük hızda ise veya durduğunda
motoru kapatır, örneğin trafik
ışıklarında veya trafik sıkışmasında.
Debriyaja basılır basılmaz motoru
otomatik olarak çalıştırır. Bir araç
aküsü sensörü sayesinde Autostop
sadece araç aküsünü yeniden marş
etmek için yeterli derecede şarjlı ise
gerçekleşir.
Etkinleştirilmesi Stop-start sistemi motor marş
edildiğinde, araç kalktığında ve ileride
bu bölümde verilen koşullar yerine
getirildiğinde kullanılabilir.Devre dışı bırakılması
Stop-start sistemini eco düğmesine
basarak elle devre dışı bırakın.
Basılan tuşun devre dışı bırakıldığı
tuş üzerindeki LED ışığının sönmesi
ile anlaşılır.
Autostop
Araç bir düşük hızda ise veya
duruyorsa, bir Autostop
etkinleştirmek için:
● Debriyaj pedalına basın.
● Kolu boşa getirin.
● Debriyaj pedalını bırakın.
Kontak açık kalır, fakat motor kapanır.

Sürüş ve kullanım171
Autostop motor devir saatindeki
konumundaki ibrede bir AUTOSTOP
ile gösterilir.
Bir Autostop esnasında, ısıtma ve
frenleme performansı muhafaza
edilecektir.
Dikkat
Bir Autostop sırasında servo
direksiyon yardımı azalabilir.
Autostop koşulları
Stop-start sistemi aşağıdaki
koşulların her birini kontrol eder.
● Stop-start sistemi manuel olarak devre dışı bırakılmadı.
● Kaput tamamen kapalı.
● Sürücü kapısı kapalı veya sürücü
emniyet kemeri bağlı.
● Araç aküsü yeterli derecede şarj edilmiş ve durumu iyi.
● Motor ısınmış.
● Motor soğutma suyu sıcaklığı çok
yüksek değil.
● Motor egzozu sıcaklığı yüksek değil, örn. yüksek motor gücünde
sürdükten sonra.
● Ortam sıcaklığı -5 °C'ın üzerinde.
● Klima sistemi Autostop'a izin verir.
● Fren vakumu yeterli.
● Dizel partikül filtresinin kendi kendini temizleme işlevi etkin
değil.
● Araç en son Autostop'tan beri en az yürüyüş hızında sürülüyor.
Yerine getirilmezse, Autostop
engellenir.Bazı klima sistemi komponentleri Autostop işlevini önleyebilir. Daha
fazla bilgi için, bkz. " Klima sistemi"
bölümü 3 160.
Otoyolda sürdükten hemen sonra, bir Autostop önlenebilir.
İlk sürüş 3 168.
Araç aküsü boşalma emniyeti
Motorda güvenli kalkışlar sağlamak
için, stop-start sistemine çeşitli akü
boşalmasını önleme özellikleri
eklenmiştir.
Güç tasarrufu önlemleri
Autostop esnasında, yardımcı
elektrikli ısıtıcı veya arka cam
rezistansı gibi çeşitli elektrikli işlevler
devre dışıdır veya güç tasarrufu
moduna getirilirler. Güç tassarrufu
için klima sistemindeki fanın hızı
düşürülür.
Motorun sürücü tarafından
yeniden çalıştırılması
Motoru tekrar çalıştırmak için debriyaj
pedalına basın.
Motor startı, takometredeki rölanti
hızı ibresinin konumu ile gösterilir.

172Sürüş ve kullanımVites kolu, önce debriyaja
basılmadan boştan çıkartılırsa,
kontrol göstergesi - yanar veya
Sürücü Bilgi Merkezinde bir sembol
olarak gösterilir.
Kontrol lambası - 3 117.
Motorun stop-start sistemi
tarafından yeniden çalıştırılması
Otomatik olarak yeniden çalıştırmayı
etkinleştirmek için vites kolu boşta
olmalıdır.
Autostop esnasında aşağıdaki
koşullardan biri oluştuğunda, motor
otomatik olarak stop-start sistemi
tarafından başlatılır.
● Stop-start sistemi manuel olarak devre dışı bırakıldı.
● Kaput açıldı.
● Sürücü emniyet kemeri çözüldü ve sürücü kapısı açıldı.
● Motor sıcaklığı çok düşük.
● Araç aküsünün şarj seviyesi tanımlanmış bir seviyenin
altında.
● Fren vakumu yeterli değil.● Araç en az yürüme hızında sürülüyor.
● Klima sistemi motorun çalışmasını talep etti.
● Klima elle çalıştırıldı.
Kaput tam olarak kapalı değilse,
sürücü bilgi sisteminde bir uyarı
mesajı görünür.
Aksesuar prizine bir elektrikli
aksesuar, örneğin CD çalar, bağlı ise, motorun yeniden çalışmasında hafif
bir güç düşümü algılanabilir.
Park etme9 Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı
durumlarda mümkün
olduğunca sıkı çekin. Park freni kolunu daha kolay indirmek içinaynı zamanda ayak frenine
basın.
Elektrikli park frenli araçlarda,
m anahtarını yaklaşık bir
saniye çekin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır 3 117.
● Motoru durdurun.
● Düz yolda veya yokuş yukarı durumda, kontak anahtarını
çıkarmadan önce vitesi birinci
vitese alın veya vites kolunu P
konumuna getirin. Yokuş
yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.
Araç yokuş aşağı duruyorsa,
kontak anahtarını çıkarmadan önce aracı geri vitese alın veya
vites kolunu P konumuna
getirin. Ön tekerleklerin
kaldırıma doğru bakmasını
sağlayın.

Sürüş ve kullanım173● Camları kapatın.
● Kontak anahtarını çıkarın. Direksiyon simidi kilidinin
yerine oturması hissedilinceye
kadar direksiyonu çevirin.
Otomatik şanzımanlı araçlarda kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
● Aracı kilitleyin.
● Hırsızlık alarm sisteminin etkinleştirin.
Not
Hava yastığının açıldığı bir kaza durumunda eğer araç belli bir süre
sonra durursa motor otomatik olarak durdurulur.
Motor egzozu9 Tehlike
Motor egzoz gazlarında, renksiz
ve kokusuz olan karbon monoksit
(CO) bulunur. Kesinlikle
solunmamalıdır.
Egzoz gazları aracın içine girerse
camları açın. Arıza nedeninin bir
servis tarafından giderilmesini
sağlayın.
Bagaj kapağı açık olarak seyahat
etmekten kaçının. Aksi takdirde
egzoz gazları araç içerisine
girebilir.
Dizel partikül filtresi
Dizel partikül filtresi, motor egzoz
gazındaki zararlı kurum partiküllerini
filtreler. Sistem, sürüş esnasında
kendiliğinden devreye giren otomatik
temizleme fonksiyonuna sahiptir.
Filtre, filtrelenen kurum partiküllerinin
yüksek sıcaklıkta yakılmasıyla belli
aralıklarla temizlenir. Bu işlem belirli
sürüş koşullarında otomatik olarak
çalışmaya başlar ve 25 dakika kadar
sürebilir. Genelde 7 ila 12 dakika
arasına ihtiyacı vardır. Autostop
mevcut değildir ve yakıt sarfiyatı bu
süre içinde daha yüksek olabilir.
Ortaya çıkan koku ve duman oluşumu
normaldir.
Belirli sürüş koşullarında, örneğin
kısa mesafeli sürüşlerde sistem
otomatik olarak temizlenmez.
Filtrenin temizlenmesi gerekiyorsa ve
son sürüş şartları otomatik temizleme
için uygun değilse, kontrol lambası
% yanıp söner. Sürücü bilgi
sisteminde eş zamanlı olarak Partikül
Filtresi Dolu. Sürmeye devam ediniz
veya uyarı kodu 55 görüntülenir.

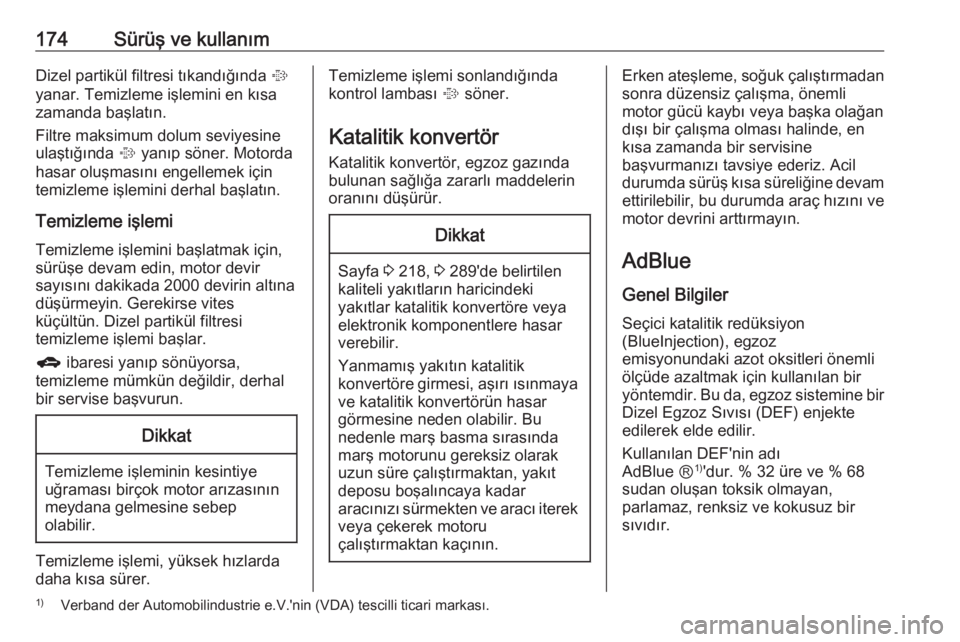

174Sürüş ve kullanımDizel partikül filtresi tıkandığında %
yanar. Temizleme işlemini en kısa zamanda başlatın.
Filtre maksimum dolum seviyesine
ulaştığında % yanıp söner. Motorda
hasar oluşmasını engellemek için
temizleme işlemini derhal başlatın.
Temizleme işlemi
Temizleme işlemini başlatmak için,
sürüşe devam edin, motor devir
sayısını dakikada 2000 devirin altına
düşürmeyin. Gerekirse vites
küçültün. Dizel partikül filtresi
temizleme işlemi başlar.
g ibaresi yanıp sönüyorsa,
temizleme mümkün değildir, derhal
bir servise başvurun.Dikkat
Temizleme işleminin kesintiye
uğraması birçok motor arızasının meydana gelmesine sebep
olabilir.
Temizleme işlemi, yüksek hızlarda
daha kısa sürer.
Temizleme işlemi sonlandığında
kontrol lambası % söner.
Katalitik konvertör
Katalitik konvertör, egzoz gazında
bulunan sağlığa zararlı maddelerin
oranını düşürür.Dikkat
Sayfa 3
218, 3 289'de belirtilen
kaliteli yakıtların haricindeki
yakıtlar katalitik konvertöre veya
elektronik komponentlere hasar
verebilir.
Yanmamış yakıtın katalitik konvertöre girmesi, aşırı ısınmaya ve katalitik konvertörün hasar
görmesine neden olabilir. Bu
nedenle marş basma sırasında
marş motorunu gereksiz olarak
uzun süre çalıştırmaktan, yakıt
deposu boşalıncaya kadar
aracınızı sürmekten ve aracı iterek
veya çekerek motoru
çalıştırmaktan kaçının.
Erken ateşleme, soğuk çalıştırmadan
sonra düzensiz çalışma, önemli
motor gücü kaybı veya başka olağan
dışı bir çalışma olması halinde, en
kısa zamanda bir servisine
başvurmanızı tavsiye ederiz. Acil
durumda sürüş kısa süreliğine devam
ettirilebilir, bu durumda araç hızını ve motor devrini arttırmayın.

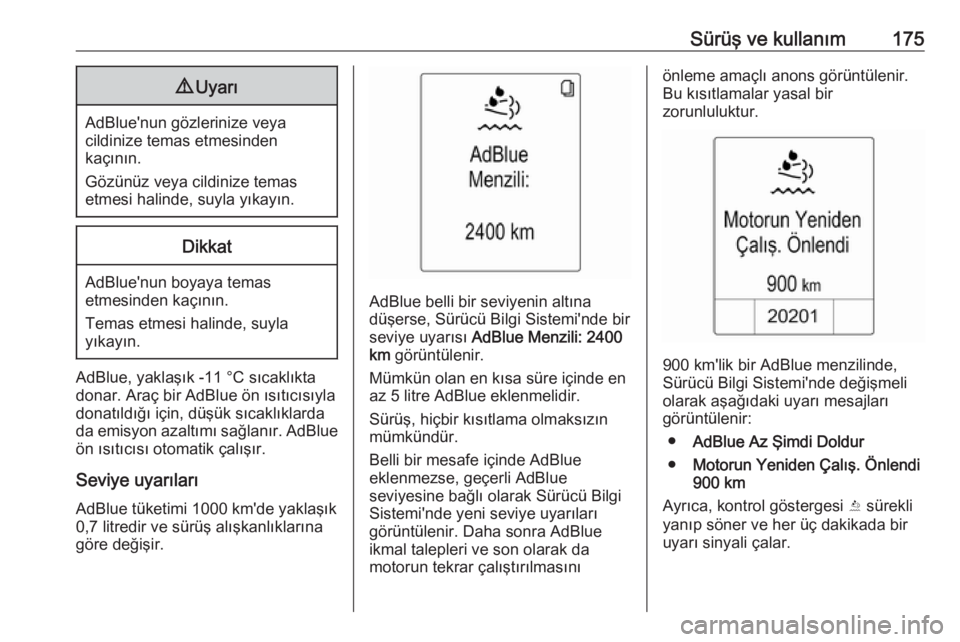

AdBlue Genel Bilgiler
Seçici katalitik redüksiyon
(BlueInjection), egzoz
emisyonundaki azot oksitleri önemli
ölçüde azaltmak için kullanılan bir
yöntemdir. Bu da, egzoz sistemine bir
Dizel Egzoz Sıvısı (DEF) enjekte
edilerek elde edilir.
Kullanılan DEF'nin adı
AdBlue Ⓡ 1)
'dur. % 32 üre ve % 68
sudan oluşan toksik olmayan,
parlamaz, renksiz ve kokusuz bir
sıvıdır.1) Verband der Automobilindustrie e.V.'nin (VDA) tescilli ticari markası.

Sürüş ve kullanım1759Uyarı
AdBlue'nun gözlerinize veya
cildinize temas etmesinden
kaçının.
Gözünüz veya cildinize temas
etmesi halinde, suyla yıkayın.
Dikkat
AdBlue'nun boyaya temas
etmesinden kaçının.
Temas etmesi halinde, suyla
yıkayın.
AdBlue, yaklaşık -11 °C sıcaklıkta
donar. Araç bir AdBlue ön ısıtıcısıyla
donatıldığı için, düşük sıcaklıklarda
da emisyon azaltımı sağlanır. AdBlue
ön ısıtıcısı otomatik çalışır.
Seviye uyarıları
AdBlue tüketimi 1000 km'de yaklaşık
0,7 litredir ve sürüş alışkanlıklarına
göre değişir.
AdBlue belli bir seviyenin altına
düşerse, Sürücü Bilgi Sistemi'nde bir
seviye uyarısı AdBlue Menzili: 2400
km görüntülenir.
Mümkün olan en kısa süre içinde en az 5 litre AdBlue eklenmelidir.
Sürüş, hiçbir kısıtlama olmaksızın
mümkündür.
Belli bir mesafe içinde AdBlue
eklenmezse, geçerli AdBlue
seviyesine bağlı olarak Sürücü Bilgi
Sistemi'nde yeni seviye uyarıları
görüntülenir. Daha sonra AdBlue
ikmal talepleri ve son olarak da
motorun tekrar çalıştırılmasını
önleme amaçlı anons görüntülenir.
Bu kısıtlamalar yasal bir
zorunluluktur.
900 km'lik bir AdBlue menzilinde,
Sürücü Bilgi Sistemi'nde değişmeli
olarak aşağıdaki uyarı mesajları
görüntülenir:
● AdBlue Az Şimdi Doldur
● Motorun Yeniden Çalış. Önlendi
900 km
Ayrıca, kontrol göstergesi Y sürekli
yanıp söner ve her üç dakikada bir uyarı sinyali çalar.

176Sürüş ve kullanım
Motorun yeniden çalıştırılmasının
önlenmesi devreye sokulmadan
önce, Sürücü Bilgi Sisteminde
aşağıdaki uyarı mesajları sırayla
görüntülenir:
● AdBlue Boş Şimdi Doldur
● Motor Yeniden Çalışmıyor
Ayrıca kontrol göstergesi Y sürekli
yanıp söner ve her üç dakikada bir uyarı sinyali çalar.
Motorun çalışması engellendikten
sonra, şu mesaj görüntülenir:
Aracı Çalıştırmak için AdBlue
Doldurun .
Motoru yeniden çalıştırmak için, ilk
önce depoya AdBlue doldurulması
gerekir.
Yüksek emisyon uyarılar Egzoz emisyonu belli bir değerin
üzerine çıkarsa, Sürücü Bilgi
Sisteminde yukarıda anlatılan menzil
uyarılarına benzer uyarılar
görüntülenir.
Egzoz sisteminin kontrol ettirilmesi yönünde talepler ve en sonunda da
motorun yeniden çalıştırılmasının
önlendiğine dair bir duyuru
görüntülenir. Bu kısıtlamalar yasal bir zorunluluktur.
Yardım için atölyenize başvurun.
AdBlue doldurmaDikkat
Sadece Avrupa standartları
DIN 70 070 ve ISO 22241-1 ile
uyumlu AdBlue ürünleri kullanın.
Katkı maddesi kullanmayın.
AdBlue'yu sulandırmayın.
Aksi takdirde, seçici katalitik
redüksiyon sistemi zarar görebilir.
Not
Çok fazla AdBlue eklemeyi önlemek
için, sadece belirtilmiş olan AdBlue
kutularını kullanın. Ayrıca, depodaki
buğu kutuda hapsolur ve dışarı
çıkmaz.
AdBlue'nun dayanıklılığı sınırlı
olduğu için, doldurmadan önce son
kullanım tarihini kontrol edin.
Not
Doldururken kısa süre içinde en az
5 litre AdBlue eklenmelidir. Aksi
takdirde AdBlue takviyesi sistem
tarafından algılanmayabilir.
AdBlue ikmalinin başarılı bir şekilde
algılanmaması halinde:
1. Aracı, sürekli olarak 20 km/saat hızın üzerinde 10 dakika
boyunca kesintisiz şekilde sürün.
2. AdBlue ikmali başarılı şekilde algılandığı takdirde, AdBlue
kaynağı sürüş kısıtlamaları ortadan kalkar.

Sürüş ve kullanım177AdBlue ikmali hala algılanmazsa, bir
atölyeden yardım isteyin.
-11 °C'ın altındaki sıcaklıklarda
AdBlue eklenmesi gerekiyorsa,
AdBlue'nun eklenmesi sistem
tarafından algılanmayabilir. Bu
durumda, AdBlue sıvı hale gelene
kadar aracı daha yüksek ortam
sıcaklığında bir yere park edin.
Not
Koruyucu kapağı dolum boğazından
çevirerek çıkarırken, amonyak
buğusu çıkabilir. Buğu nahoş bir
kokuya sahip olduğundan
solumayın. Buğu solunduğunda
zararlı değildir.
Araç düz bir zeminde park edilmiş
olmalıdır.
AdBlue'nun dolum borusu yakıt
deposu kapağının arkasında bulunur.
Yakıt deposu kapağı, aracın sağ arka
tarafındadır.
Yakıt deposu kapağının kilidi araç
kilitleri açık ise açılabilir.
1. Anahtarı kontaktan çıkarın.2. Aracın içine giren amonyak dumanı önlemek için tüm kapıları
kapatın.
3. Girinti kısmındaki yakıt deposu kapağını çekin ve açın 3 221.
4. Doldurma ağzındaki koruyucu
kapağı açın.
5. AdBlue kutusunu açın. 6. Hortumun bir ucunu kutuya takın ve diğer ucunu da dolumboğazına vidalayın.
7. Kutuyu boşalana dek kaldırın.
8. Hortumu dolum boğazından çıkarın.
9. Koruyucu kapağı takın ve geçene
kadar saat yönünde çevirin.
Not
AdBlue kutusu ve hortumu çevre
yönetmeliklerine uygun şekilde atın.
AdBlue değiştirme
Son 2 yıl içinde en az 5 litreden az
AdBlue takviye edilmişse,
AdBlue'nun ömrü sınırlı olduğundan
geri kalan sıvı değiştirilmelidir. Bir
servise başvurun.Dikkat
Dikkat edilmemesi, seçici katalitik
redüksiyon sisteminde hasara yol
açabilir.

178Sürüş ve kullanımOtomatik şanzıman
Otomatik şanzıman hem otomatik
vites değişimi (otomatik sürüş modu)
hem de manuel vites değişimi
(manuel sürüş modu) imkanı sağlar.
Şanzıman ekranı
Seçilen mod veya vites şanzıman
ekranında gösterilir.
Vites koluP:park konumu, tekerlekler kilitli
durumdadır, bu vitesi ancak araç
hareketsiz konumdayken ve park freni devredeyken seçinR:geri vites, sadece araç durur
vaziyetteyken bu vitesi seçinN:boş vites konumuD:tüm viteslerde otomatik sürüş
modu
Vites kolu P konumunda bloke olur ve
yalnızca kontak açık konumdayken
ve fren pedalı basılı iken bu
konumundan çıkarılabilir.
Fren pedalına basılmadığında j
kontrol lambası yanar.
Kontak kapatıldığında vites kolu P
konumunda değilse j ve P kontrol
lambası yanıp söner.
P veya R konumuna geçmek için vites
kolundaki düğmeye basın.
Motor ancak P veya N
konumundayken çalıştırılabilir. N
vites konumu seçildiğinde aracı
çalıştırmadan önce fren pedalına
basın veya park frenini çekin.
Seçim işlemi yapılırken gaz pedalına
basmayın. Gaz ve fren pedalına
hiçbir zaman aynı anda basmayın.
