OPEL ZAFIRA C 2016 Uporabniški priročnik

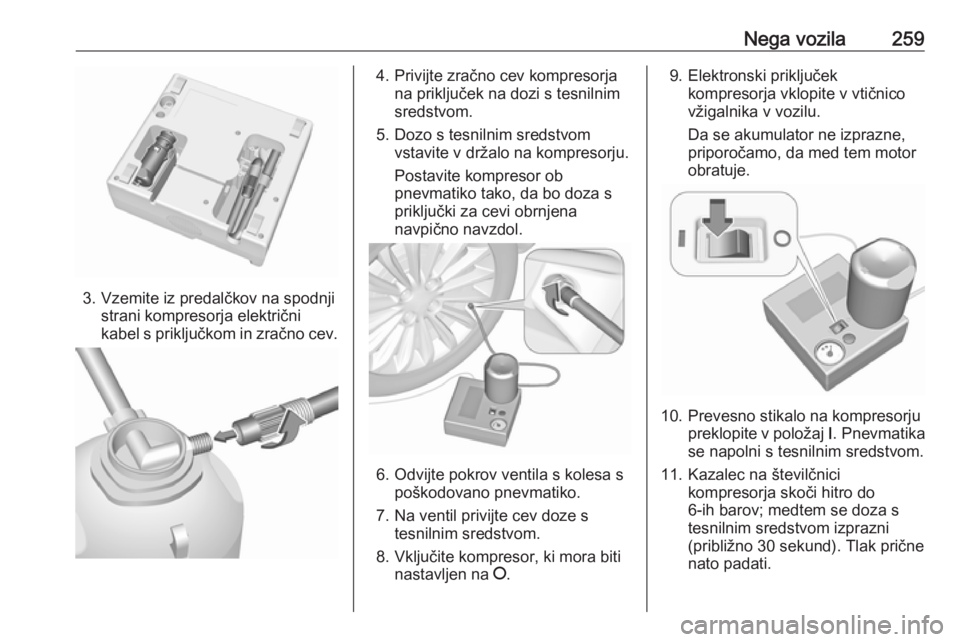

Nega vozila259
3. Vzemite iz predalčkov na spodnjistrani kompresorja električni
kabel s priključkom in zračno cev.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.
9. Elektronski priključek
kompresorja vklopite v vtičnico
vžigalnika v vozilu.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.
10. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se napolni s tesnilnim sredstvom.
11. Kazalec na številčnici kompresorja skoči hitro do
6-ih barov; medtem se doza s
tesnilnim sredstvom izprazni (približno 30 sekund). Tlak prične
nato padati.

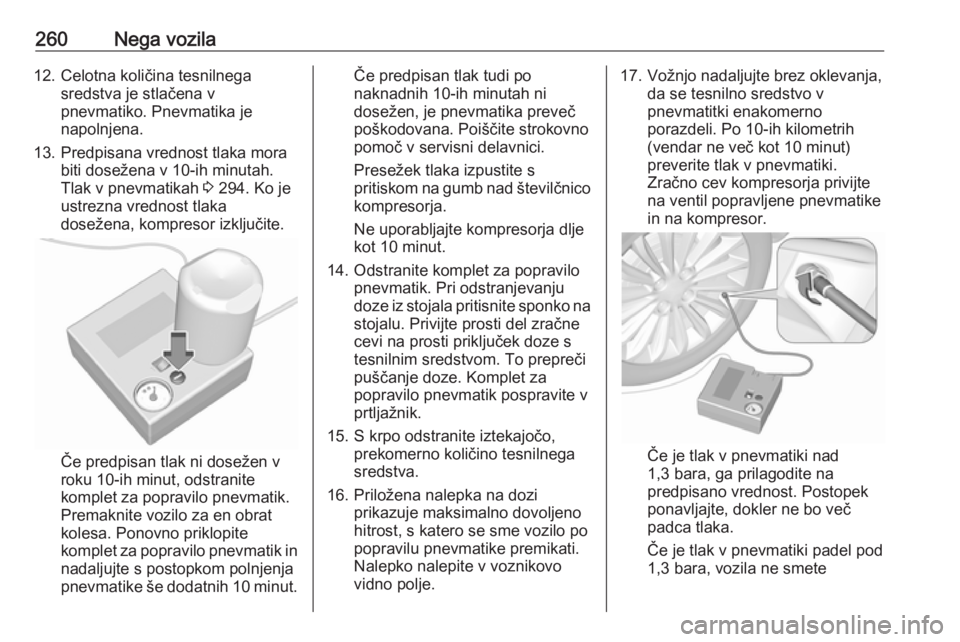

260Nega vozila12. Celotna količina tesnilnegasredstva je stlačena v
pnevmatiko. Pnevmatika je napolnjena.
13. Predpisana vrednost tlaka mora biti dosežena v 10-ih minutah.
Tlak v pnevmatikah 3 294. Ko je
ustrezna vrednost tlaka
dosežena, kompresor izključite.
Če predpisan tlak ni dosežen v
roku 10-ih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Ponovno priklopite
komplet za popravilo pnevmatik in nadaljujte s postopkom polnjenja
pnevmatike še dodatnih 10 minut .
Če predpisan tlak tudi po
naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb nad številčnico kompresorja.
Ne uporabljajte kompresorja dlje kot 10 minut.
14. Odstranite komplet za popravilo pnevmatik. Pri odstranjevanju
doze iz stojala pritisnite sponko na stojalu. Privijte prosti del zračne
cevi na prosti priključek doze s
tesnilnim sredstvom. To prepreči
puščanje doze. Komplet za
popravilo pnevmatik pospravite v
prtljažnik.
15. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
16. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.17. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10-ih kilometrih
(vendar ne več kot 10 minut)
preverite tlak v pnevmatiki.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, vozila ne smete

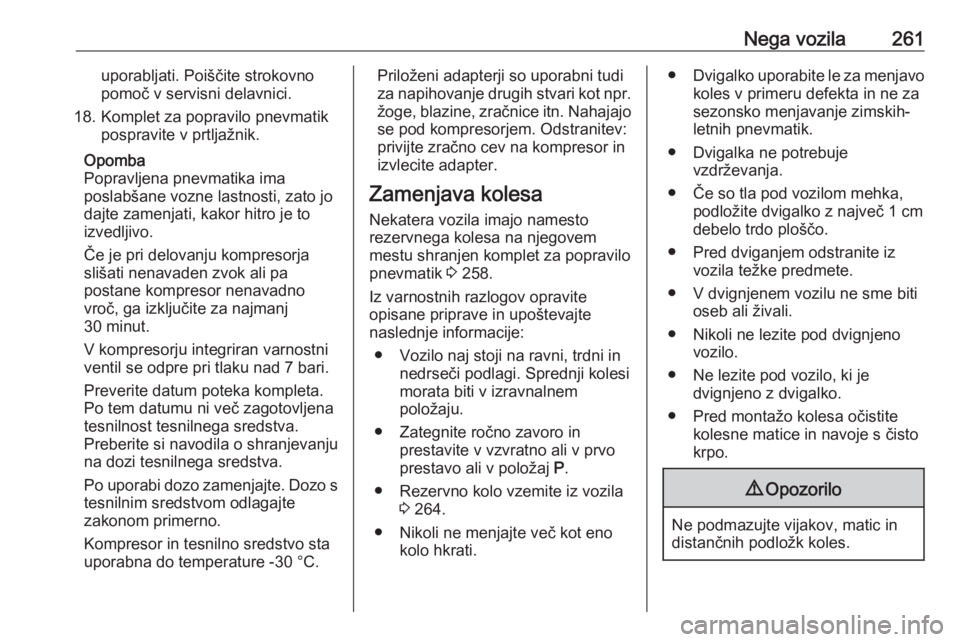

Nega vozila261uporabljati. Poiščite strokovno
pomoč v servisni delavnici.
18. Komplet za popravilo pnevmatik pospravite v prtljažnik.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo dajte zamenjati, kakor hitro je toizvedljivo.
Če je pri delovanju kompresorja slišati nenavaden zvok ali pa
postane kompresor nenavadno vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.Priloženi adapterji so uporabni tudi
za napihovanje drugih stvari kot npr.
žoge, blazine, zračnice itn. Nahajajo
se pod kompresorjem. Odstranitev:
privijte zračno cev na kompresor in
izvlecite adapter.
Zamenjava kolesa
Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 258.
Iz varnostnih razlogov opravite opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Rezervno kolo vzemite iz vozila 3 264.
● Nikoli ne menjajte več kot eno kolo hkrati.● Dvigalko uporabite le za menjavo
koles v primeru defekta in ne za
sezonsko menjavanje zimskih- letnih pnevmatik.
● Dvigalka ne potrebuje vzdrževanja.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.
● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred montažo kolesa očistite kolesne matice in navoje s čistokrpo.9 Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.

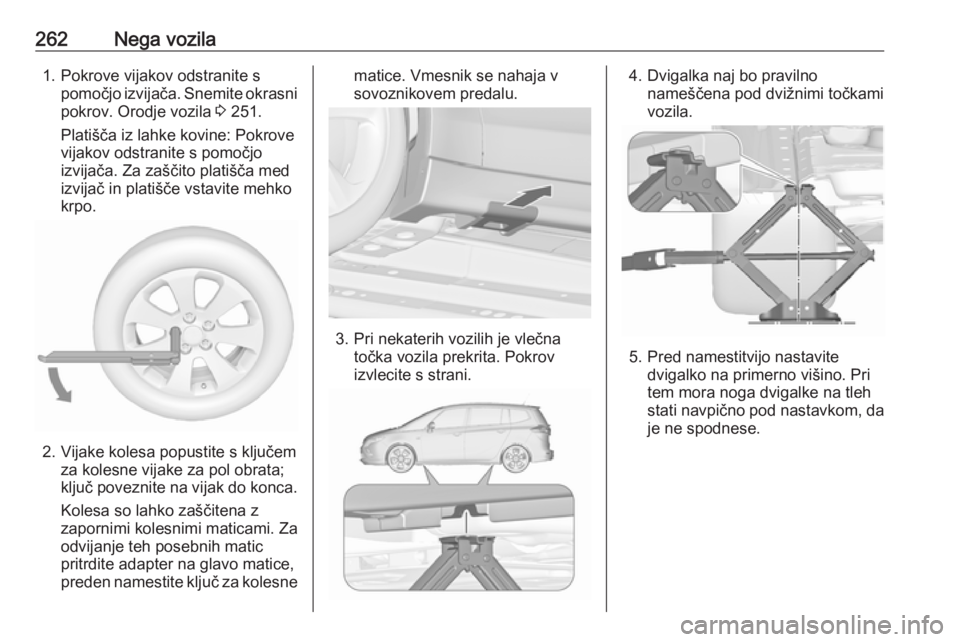

262Nega vozila1. Pokrove vijakov odstranite spomočjo izvijača. Snemite okrasnipokrov. Orodje vozila 3 251.
Platišča iz lahke kovine: Pokrove
vijakov odstranite s pomočjo
izvijača. Za zaščito platišča med
izvijač in platišče vstavite mehko
krpo.
2. Vijake kolesa popustite s ključem za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Kolesa so lahko zaščitena z
zapornimi kolesnimi maticami. Za
odvijanje teh posebnih matic
pritrdite adapter na glavo matice,
preden namestite ključ za kolesne
matice. Vmesnik se nahaja v
sovoznikovem predalu.
3. Pri nekaterih vozilih je vlečna točka vozila prekrita. Pokrov
izvlecite s strani.
4. Dvigalka naj bo pravilno nameščena pod dvižnimi točkami
vozila.
5. Pred namestitvijo nastavite dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.

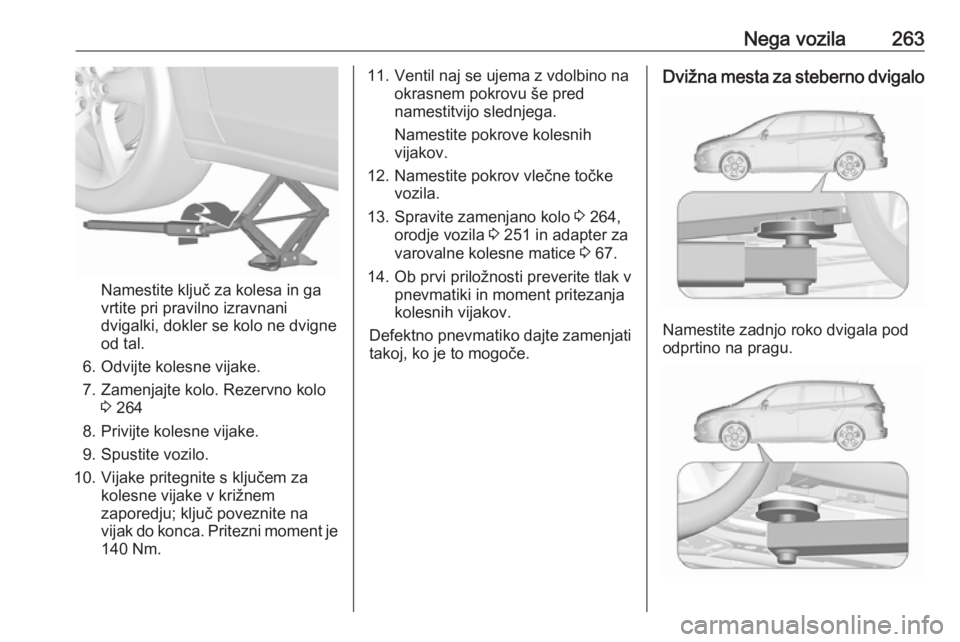

Nega vozila263
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani dvigalki, dokler se kolo ne dvigneod tal.
6. Odvijte kolesne vijake.
7. Zamenjajte kolo. Rezervno kolo 3 264
8. Privijte kolesne vijake. 9. Spustite vozilo.
10. Vijake pritegnite s ključem za kolesne vijake v križnem
zaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
140 Nm.
11. Ventil naj se ujema z vdolbino na okrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
12. Namestite pokrov vlečne točke vozila.
13. Spravite zamenjano kolo 3 264,
orodje vozila 3 251 in adapter za
varovalne kolesne matice 3 67.
14. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanja
kolesnih vijakov.
Defektno pnevmatiko dajte zamenjati
takoj, ko je to mogoče.Dvižna mesta za steberno dvigalo
Namestite zadnjo roko dvigala pod
odprtino na pragu.

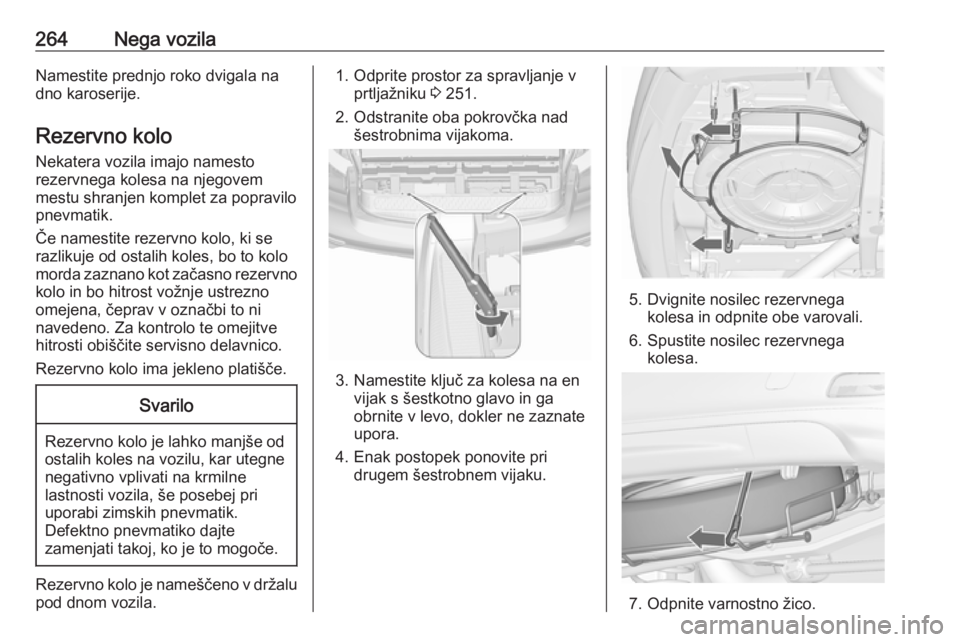

264Nega vozilaNamestite prednjo roko dvigala nadno karoserije.
Rezervno kolo
Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik.
Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo je nameščeno v držalu
pod dnom vozila.
1. Odprite prostor za spravljanje v prtljažniku 3 251.
2. Odstranite oba pokrovčka nad šestrobnima vijakoma.
3. Namestite ključ za kolesa na envijak s šestkotno glavo in ga
obrnite v levo, dokler ne zaznate
upora.
4. Enak postopek ponovite pri drugem šestrobnem vijaku.
5. Dvignite nosilec rezervnegakolesa in odpnite obe varovali.
6. Spustite nosilec rezervnega kolesa.
7. Odpnite varnostno žico.

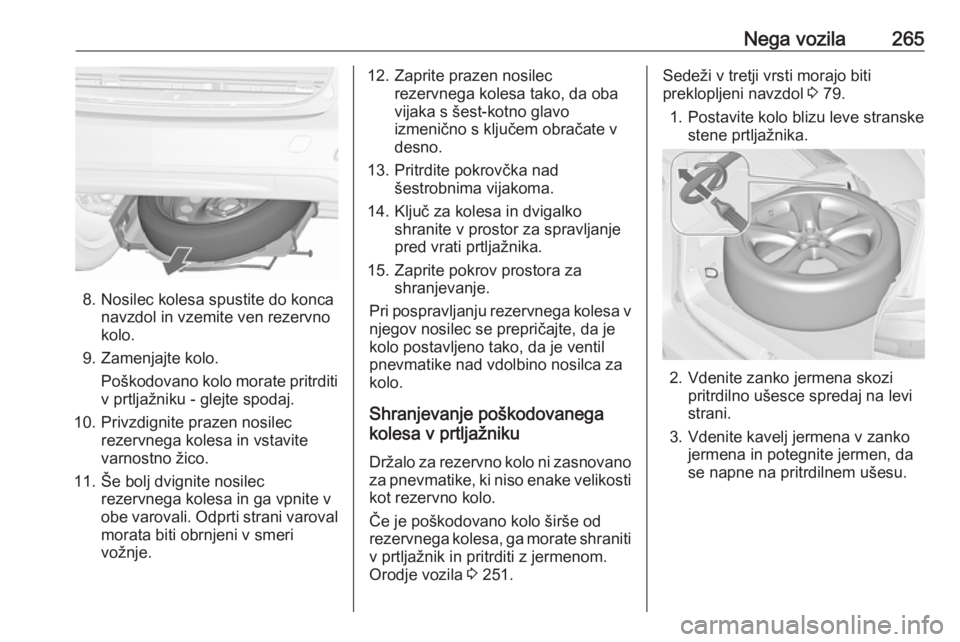

Nega vozila265
8. Nosilec kolesa spustite do koncanavzdol in vzemite ven rezervno
kolo.
9. Zamenjajte kolo. Poškodovano kolo morate pritrditiv prtljažniku - glejte spodaj.
10. Privzdignite prazen nosilec rezervnega kolesa in vstavite
varnostno žico.
11. Še bolj dvignite nosilec rezervnega kolesa in ga vpnite v
obe varovali. Odprti strani varoval
morata biti obrnjeni v smeri
vožnje.
12. Zaprite prazen nosilec rezervnega kolesa tako, da oba
vijaka s šest-kotno glavo
izmenično s ključem obračate v
desno.
13. Pritrdite pokrovčka nad šestrobnima vijakoma.
14. Ključ za kolesa in dvigalko shranite v prostor za spravljanje
pred vrati prtljažnika.
15. Zaprite pokrov prostora za shranjevanje.
Pri pospravljanju rezervnega kolesa v njegov nosilec se prepričajte, da je
kolo postavljeno tako, da je ventil
pnevmatike nad vdolbino nosilca za
kolo.
Shranjevanje poškodovanega kolesa v prtljažniku
Držalo za rezervno kolo ni zasnovano za pnevmatike, ki niso enake velikostikot rezervno kolo.
Če je poškodovano kolo širše od
rezervnega kolesa, ga morate shraniti
v prtljažnik in pritrditi z jermenom.
Orodje vozila 3 251.Sedeži v tretji vrsti morajo biti
preklopljeni navzdol 3 79.
1. Postavite kolo blizu leve stranske stene prtljažnika.
2. Vdenite zanko jermena skozi pritrdilno ušesce spredaj na levi
strani.
3. Vdenite kavelj jermena v zanko jermena in potegnite jermen, da
se napne na pritrdilnem ušesu.

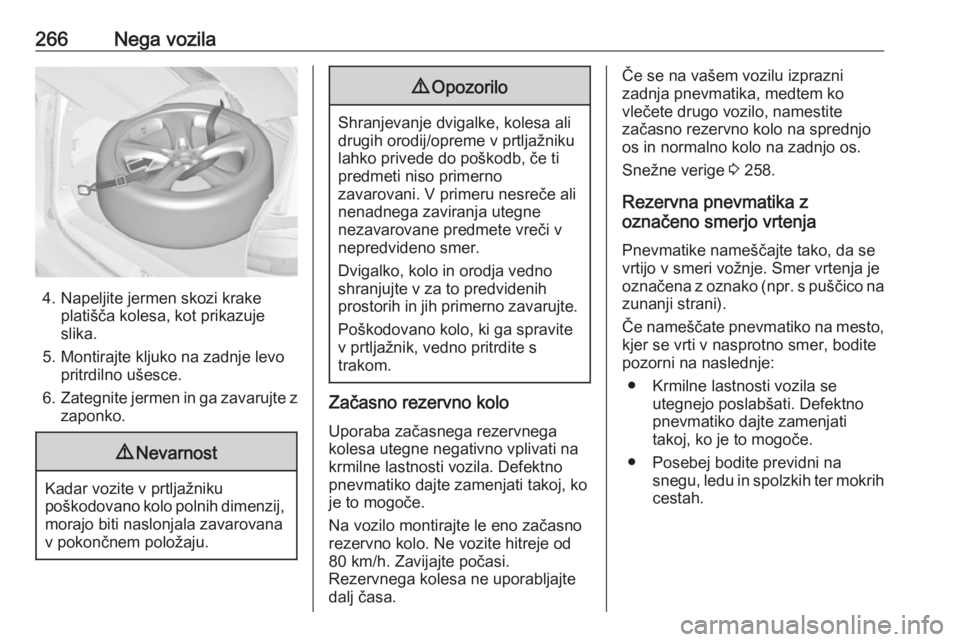

266Nega vozila
4. Napeljite jermen skozi krakeplatišča kolesa, kot prikazuje
slika.
5. Montirajte kljuko na zadnje levo pritrdilno ušesce.
6. Zategnite jermen in ga zavarujte z
zaponko.
9 Nevarnost
Kadar vozite v prtljažniku
poškodovano kolo polnih dimenzij, morajo biti naslonjala zavarovana
v pokončnem položaju.
9 Opozorilo
Shranjevanje dvigalke, kolesa ali
drugih orodij/opreme v prtljažniku
lahko privede do poškodb, če ti
predmeti niso primerno
zavarovani. V primeru nesreče ali
nenadnega zaviranja utegne
nezavarovane predmete vreči v
nepredvideno smer.
Dvigalko, kolo in orodja vedno
shranjujte v za to predvidenih
prostorih in jih primerno zavarujte.
Poškodovano kolo, ki ga spravite
v prtljažnik, vedno pritrdite s
trakom.
Začasno rezervno kolo
Uporaba začasnega rezervnega kolesa utegne negativno vplivati na
krmilne lastnosti vozila. Defektno
pnevmatiko dajte zamenjati takoj, ko
je to mogoče.
Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.
Če se na vašem vozilu izprazni
zadnja pnevmatika, medtem ko
vlečete drugo vozilo, namestite
začasno rezervno kolo na sprednjo
os in normalno kolo na zadnjo os.
Snežne verige 3 258.
Rezervna pnevmatika z
označeno smerjo vrtenja
Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je označena z oznako (npr. s puščico na
zunanji strani).
Če nameščate pnevmatiko na mesto,
kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
● Krmilne lastnosti vozila se utegnejo poslabšati. Defektnopnevmatiko dajte zamenjati
takoj, ko je to mogoče.
● Posebej bodite previdni na snegu, ledu in spolzkih ter mokrih
cestah.

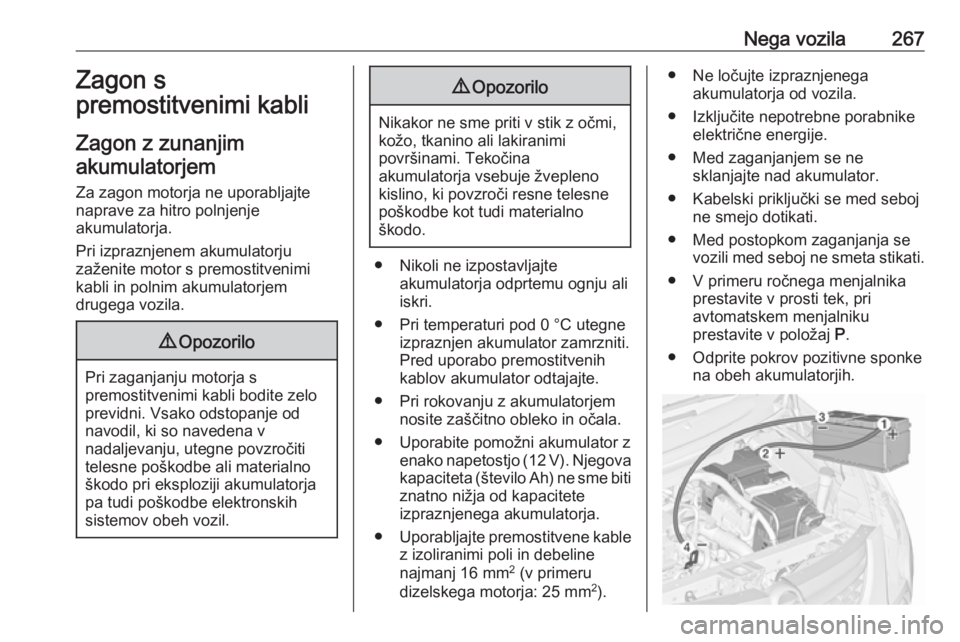

Nega vozila267Zagon s
premostitvenimi kabli
Zagon z zunanjim akumulatorjem
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.9 Opozorilo
Pri zaganjanju motorja s
premostitvenimi kabli bodite zelo
previdni. Vsako odstopanje od
navodil, ki so navedena v
nadaljevanju, utegne povzročiti
telesne poškodbe ali materialno
škodo pri eksploziji akumulatorja
pa tudi poškodbe elektronskih
sistemov obeh vozil.
9 Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.
● Nikoli ne izpostavljajte akumulatorja odprtemu ognju ali
iskri.
● Pri temperaturi pod 0 °C utegne izpraznjen akumulator zamrzniti.
Pred uporabo premostitvenih
kablov akumulator odtajajte.
● Pri rokovanju z akumulatorjem nosite zaščitno obleko in očala.
● Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti
znatno nižja od kapacitete
izpraznjenega akumulatorja.
● Uporabljajte premostitvene kable
z izoliranimi poli in debeline
najmanj 16 mm 2
(v primeru
dizelskega motorja: 25 mm 2
).
● Ne ločujte izpraznjenega
akumulatorja od vozila.
● Izključite nepotrebne porabnike električne energije.
● Med zaganjanjem se ne sklanjajte nad akumulator.
● Kabelski priključki se med seboj ne smejo dotikati.
● Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
● V primeru ročnega menjalnika prestavite v prosti tek, pri
avtomatskem menjalniku
prestavite v položaj P.
● Odprite pokrov pozitivne sponke na obeh akumulatorjih.

268Nega vozilaVrstni red priklopa premostitvenihkablov:
1. Priklopite en konec rdečega kabla
na pozitivni (+) pol pomožnega
akumulatorja.
2. Priklopite drugi konec istega kabla na pozitivni pol
izpraznjenega akumulatorja (isti
znak: "+").
3. Priklopite en konec črnega kabla na negativni (-) pol pomožnega
akumulatorja.
4. Drugi konec črnega kabla priklopite na maso vozila s
praznim akumulatorjem (npr. na
bloku motorja ali na vijak obese motorja). Mesto priklopa kabla naj bo čim bolj oddaljeno od
akumulatorja (vsaj 60 cm).
Kabel namestite tako, da ga vrteči se
deli v motornem prostoru ne ujamejo.
Zagon motorja: 1. Zaženite motor pomožnega vozila
s polnim akumulatorjem.2. Po 5-ih minutah zaženite motor vozila z izpraznjenim
akumulatorjem. Poskusi zagona
naj trajajo največ 15 sekund v
1-minutnih intervalih.
3. Po uspelem zagonu pustite oba motorja obratovati približno
3 minute s priklopljenimi
premostitvenimi kabli.
4. V vozilu, ki je prejelo električno energijo vklopite porabnike
električne energije (npr. luči,
ogrevanje zadnjega stekla).
5. Premostitvene kable odklapljajte v obratnem vrstnem redu
priklapljanja.Vleka
Vleka vozila
Vstavite izvijač v kratki rob pokrova.
Odpnite pokrov s previdnim pomikom
izvijača vstran. Za zaščito vstavite
med izvijač in okvir mehko krpo.
Vlečno ušesce se nahaja med orodji
vozila 3 251.
