OPEL ZAFIRA C 2016 Uputstvo za upotrebu (in Serbian)

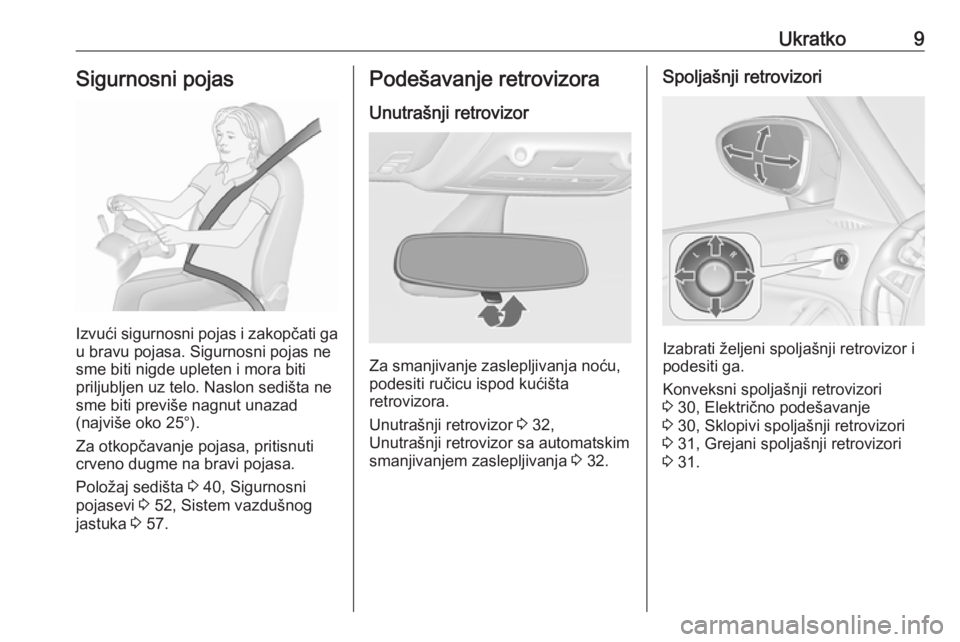

Ukratko9Sigurnosni pojas
Izvući sigurnosni pojas i zakopčati ga
u bravu pojasa. Sigurnosni pojas ne
sme biti nigde upleten i mora biti
priljubljen uz telo. Naslon sedišta ne
sme biti previše nagnut unazad
(najviše oko 25°).
Za otkopčavanje pojasa, pritisnuti
crveno dugme na bravi pojasa.
Položaj sedišta 3 40, Sigurnosni
pojasevi 3 52, Sistem vazdušnog
jastuka 3 57.
Podešavanje retrovizora
Unutrašnji retrovizor
Za smanjivanje zaslepljivanja noću,
podesiti ručicu ispod kućišta
retrovizora.
Unutrašnji retrovizor 3 32,
Unutrašnji retrovizor sa automatskim
smanjivanjem zaslepljivanja 3 32.
Spoljašnji retrovizori
Izabrati željeni spoljašnji retrovizor i
podesiti ga.
Konveksni spoljašnji retrovizori
3 30, Električno podešavanje
3 30, Sklopivi spoljašnji retrovizori
3 31, Grejani spoljašnji retrovizori
3 31.

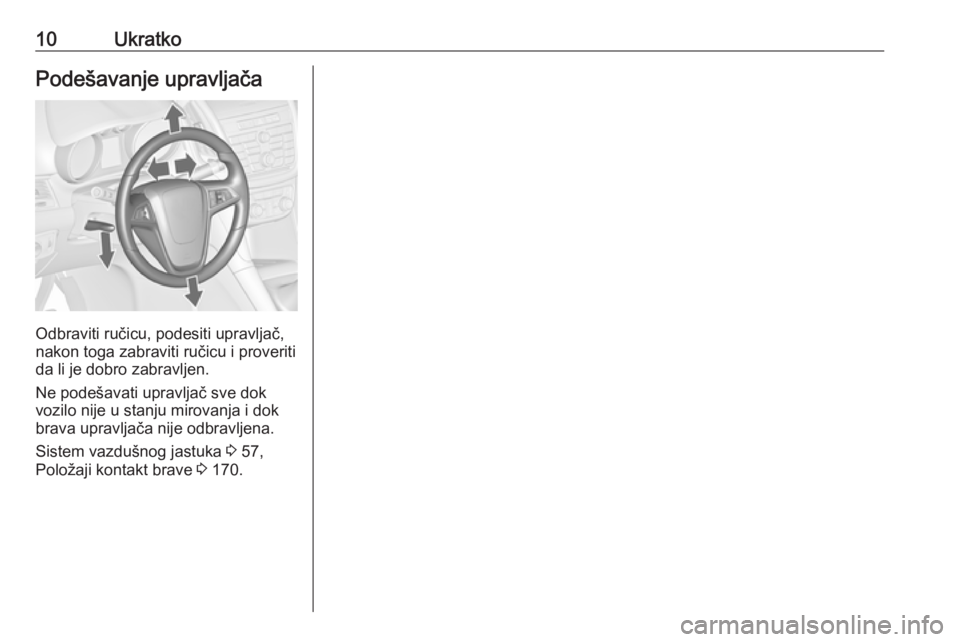

10UkratkoPodešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljen.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije odbravljena.
Sistem vazdušnog jastuka 3 57,
Položaji kontakt brave 3 170.

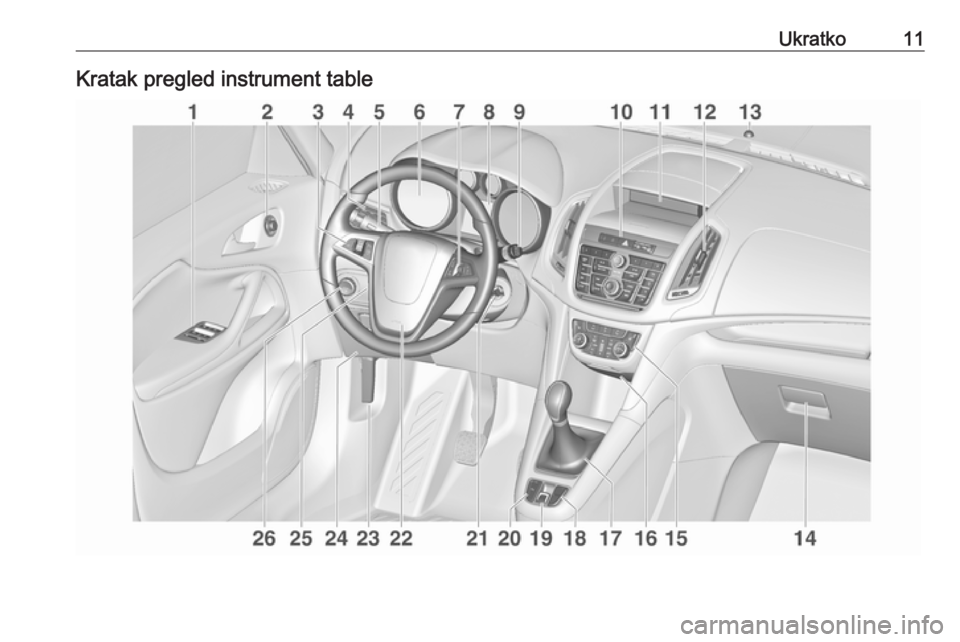

Ukratko11Kratak pregled instrument table

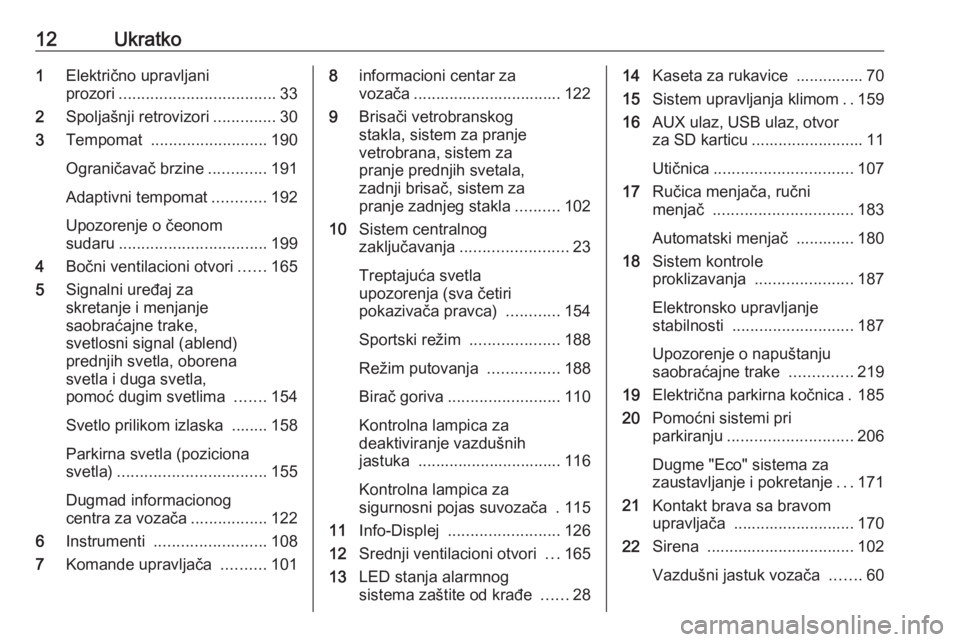

12Ukratko1Električno upravljani
prozori ................................... 33
2 Spoljašnji retrovizori ..............30
3 Tempomat .......................... 190
Ograničavač brzine .............191
Adaptivni tempomat ............192
Upozorenje o čeonom
sudaru ................................. 199
4 Bočni ventilacioni otvori ......165
5 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena
svetla i duga svetla,
pomoć dugim svetlima .......154
Svetlo prilikom izlaska ........ 158
Parkirna svetla (poziciona
svetla) ................................. 155
Dugmad informacionog
centra za vozača .................122
6 Instrumenti ......................... 108
7 Komande upravljača ..........1018informacioni centar za
vozača ................................. 122
9 Brisači vetrobranskog
stakla, sistem za pranje
vetrobrana, sistem za
pranje prednjih svetala,
zadnji brisač, sistem za
pranje zadnjeg stakla ..........102
10 Sistem centralnog
zaključavanja ........................ 23
Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............154
Sportski režim ....................188
Režim putovanja ................188
Birač goriva ......................... 110
Kontrolna lampica za
deaktiviranje vazdušnih
jastuka ................................ 116
Kontrolna lampica za
sigurnosni pojas suvozača . 115
11 Info-Displej ......................... 126
12 Srednji ventilacioni otvori ...165
13 LED stanja alarmnog
sistema zaštite od krađe ......2814Kaseta za rukavice ............... 70
15 Sistem upravljanja klimom ..159
16 AUX ulaz, USB ulaz, otvor
za SD karticu ......................... 11
Utičnica ............................... 107
17 Ručica menjača, ručni
menjač ............................... 183
Automatski menjač ............. 180
18 Sistem kontrole
proklizavanja ...................... 187
Elektronsko upravljanje
stabilnosti ........................... 187
Upozorenje o napuštanju
saobraćajne trake ..............219
19 Električna parkirna kočnica . 185
20 Pomoćni sistemi pri
parkiranju ............................ 206
Dugme "Eco" sistema za
zaustavljanje i pokretanje ...171
21 Kontakt brava sa bravom
upravljača ........................... 170
22 Sirena ................................. 102
Vazdušni jastuk vozača .......60

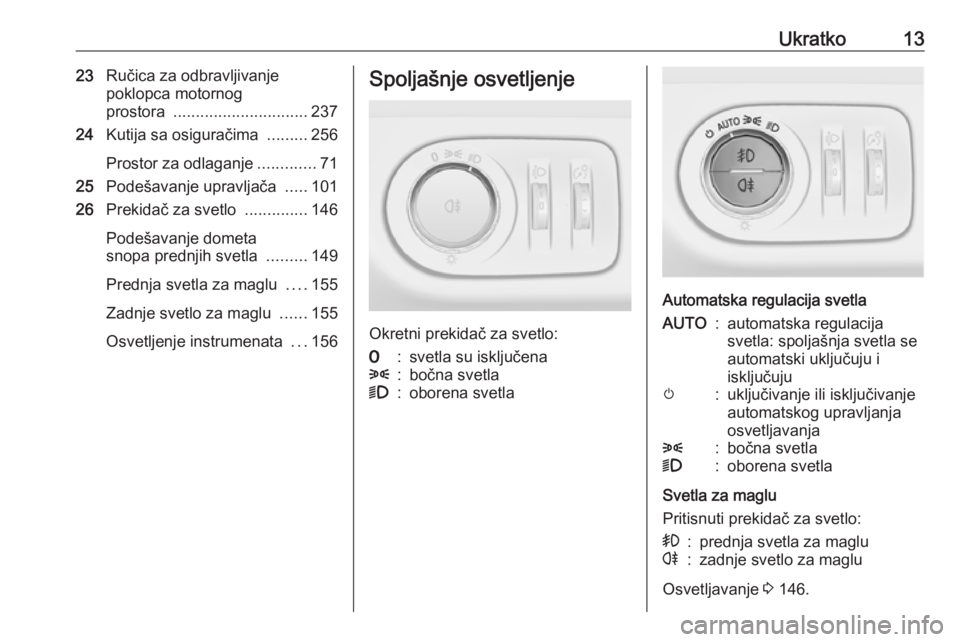

Ukratko1323Ručica za odbravljivanje
poklopca motornog
prostora .............................. 237
24 Kutija sa osiguračima .........256
Prostor za odlaganje .............71
25 Podešavanje upravljača .....101
26 Prekidač za svetlo ..............146
Podešavanje dometa
snopa prednjih svetla .........149
Prednja svetla za maglu ....155
Zadnje svetlo za maglu ......155
Osvetljenje instrumenata ...156Spoljašnje osvetljenje
Okretni prekidač za svetlo:
7:svetla su isključena8:bočna svetla9:oborena svetla
Automatska regulacija svetla
AUTO:automatska regulacija
svetla: spoljašnja svetla se
automatski uključuju i
isključujum:uključivanje ili isključivanje
automatskog upravljanja
osvetljavanja8:bočna svetla9:oborena svetla
Svetla za maglu
Pritisnuti prekidač za svetlo:
>:prednja svetla za maglur:zadnje svetlo za maglu
Osvetljavanje 3 146.

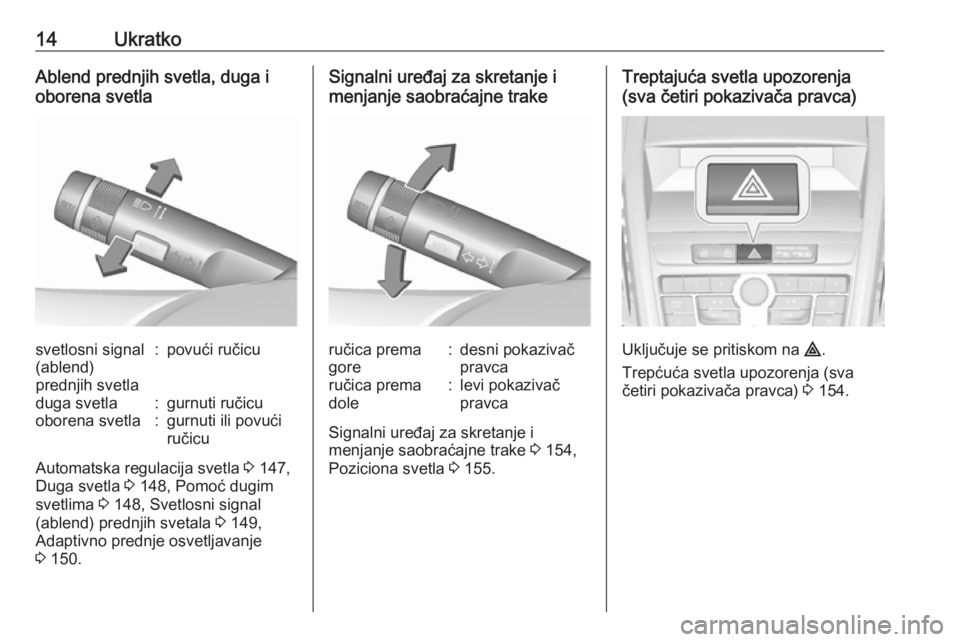

14UkratkoAblend prednjih svetla, duga ioborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Automatska regulacija svetla 3 147,
Duga svetla 3 148, Pomoć dugim
svetlima 3 148, Svetlosni signal
(ablend) prednjih svetala 3 149,
Adaptivno prednje osvetljavanje
3 150.
Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 154,
Poziciona svetla 3 155.
Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Trepćuća svetla upozorenja (sva četiri pokazivača pravca) 3 154.

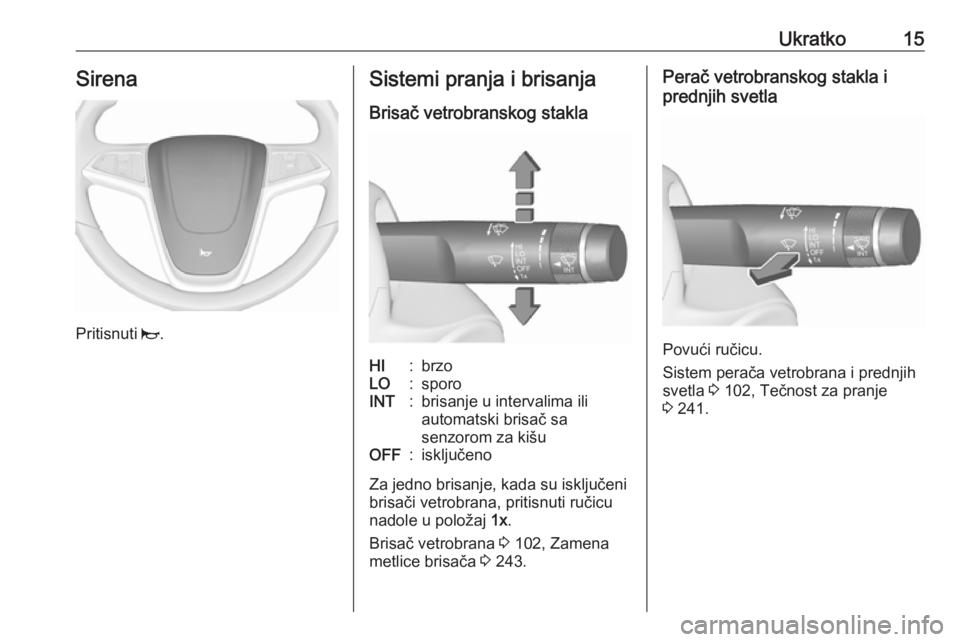

Ukratko15Sirena
Pritisnuti j.
Sistemi pranja i brisanja
Brisač vetrobranskog staklaHI:brzoLO:sporoINT:brisanje u intervalima ili
automatski brisač sa
senzorom za kišuOFF:isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
nadole u položaj 1x.
Brisač vetrobrana 3 102, Zamena
metlice brisača 3 243.
Perač vetrobranskog stakla i
prednjih svetla
Povući ručicu.
Sistem perača vetrobrana i prednjih
svetla 3 102, Tečnost za pranje
3 241.

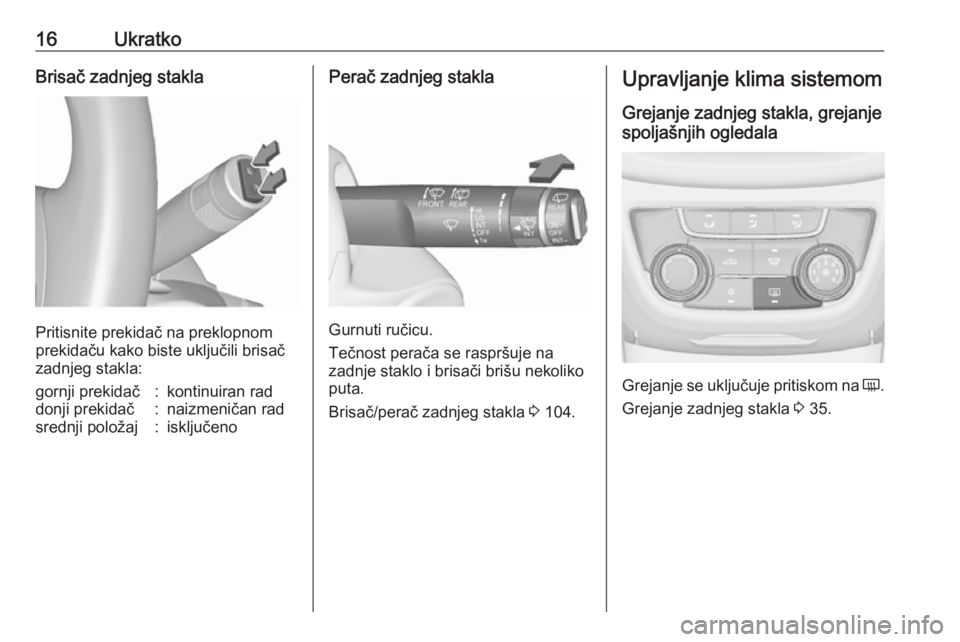

16UkratkoBrisač zadnjeg stakla
Pritisnite prekidač na preklopnom
prekidaču kako biste uključili brisač
zadnjeg stakla:
gornji prekidač:kontinuiran raddonji prekidač:naizmeničan radsrednji položaj:isključenoPerač zadnjeg stakla
Gurnuti ručicu.
Tečnost perača se raspršuje na
zadnje staklo i brisači brišu nekoliko puta.
Brisač/perač zadnjeg stakla 3 104.
Upravljanje klima sistemom
Grejanje zadnjeg stakla, grejanje
spoljašnjih ogledala
Grejanje se uključuje pritiskom na Ü.
Grejanje zadnjeg stakla 3 35.

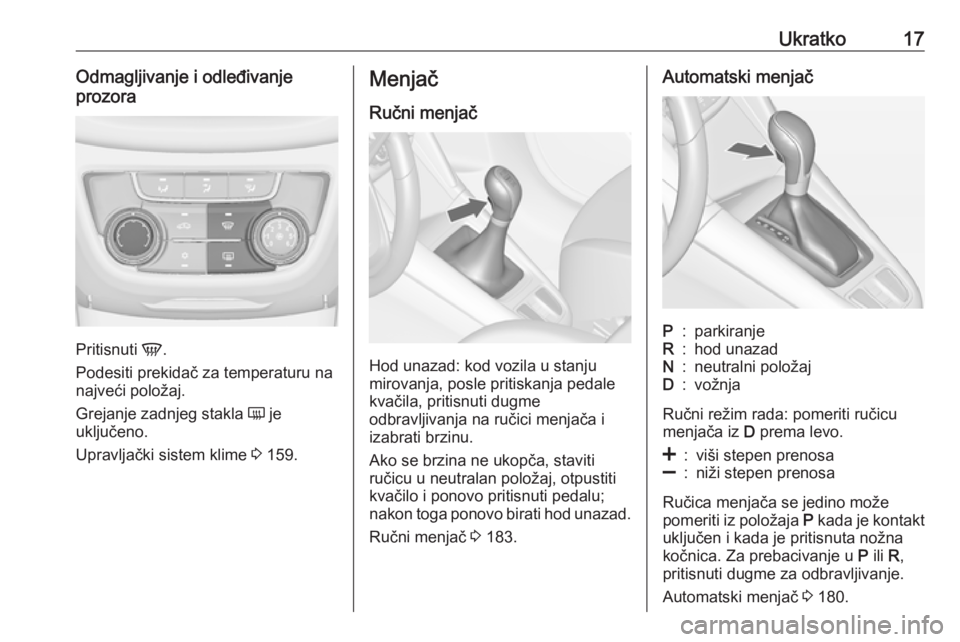

Ukratko17Odmagljivanje i odleđivanje
prozora
Pritisnuti V.
Podesiti prekidač za temperaturu na
najveći položaj.
Grejanje zadnjeg stakla Ü je
uključeno.
Upravljački sistem klime 3 159.
Menjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, posle pritiskanja pedale
kvačila, pritisnuti dugme
odbravljivanja na ručici menjača i
izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu; nakon toga ponovo birati hod unazad.
Ručni menjač 3 183.
Automatski menjačP:parkiranjeR:hod unazadN:neutralni položajD:vožnja
Ručni režim rada: pomeriti ručicu
menjača iz D prema levo.
<:viši stepen prenosa]:niži stepen prenosa
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Automatski menjač 3 180.

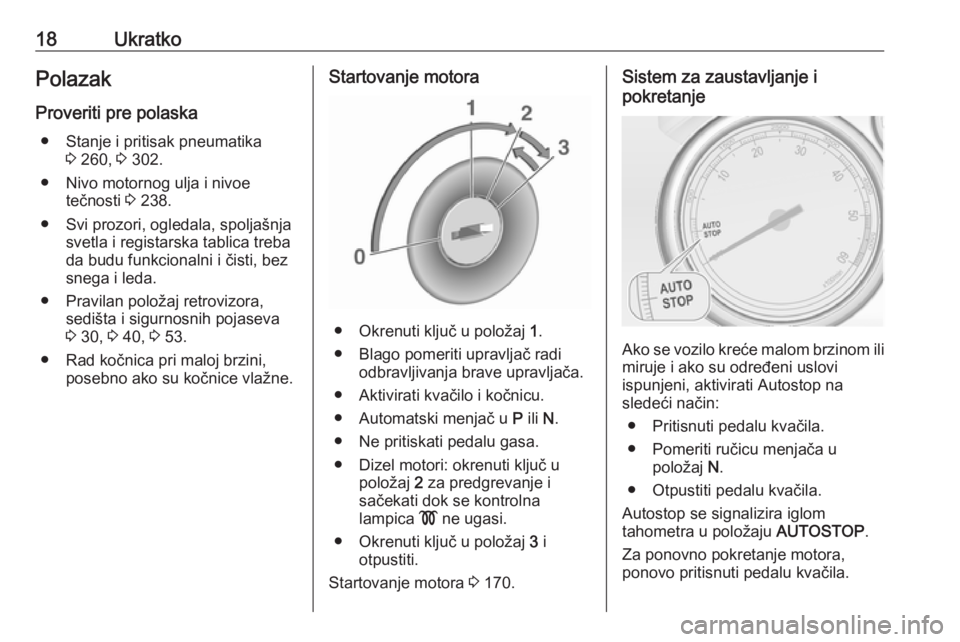

18UkratkoPolazakProveriti pre polaska ● Stanje i pritisak pneumatika 3 260, 3 302.
● Nivo motornog ulja i nivoe tečnosti 3 238.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
da budu funkcionalni i čisti, bez
snega i leda.
● Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 30, 3 40, 3 53.
● Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.Startovanje motora
● Okrenuti ključ u položaj 1.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Aktivirati kvačilo i kočnicu.
● Automatski menjač u P ili N.
● Ne pritiskati pedalu gasa.
● Dizel motori: okrenuti ključ u položaj 2 za predgrevanje i
sačekati dok se kontrolna
lampica ! ne ugasi.
● Okrenuti ključ u položaj 3 i
otpustiti.
Startovanje motora 3 170.
Sistem za zaustavljanje i
pokretanje
Ako se vozilo kreće malom brzinom ili miruje i ako su određeni uslovi
ispunjeni, aktivirati Autostop na
sledeći način:
● Pritisnuti pedalu kvačila.
● Pomeriti ručicu menjača u položaj N.
● Otpustiti pedalu kvačila.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
Za ponovno pokretanje motora,
ponovo pritisnuti pedalu kvačila.
