sensor OPEL ZAFIRA C 2017.25 Gebruikershandleiding (in Dutch)

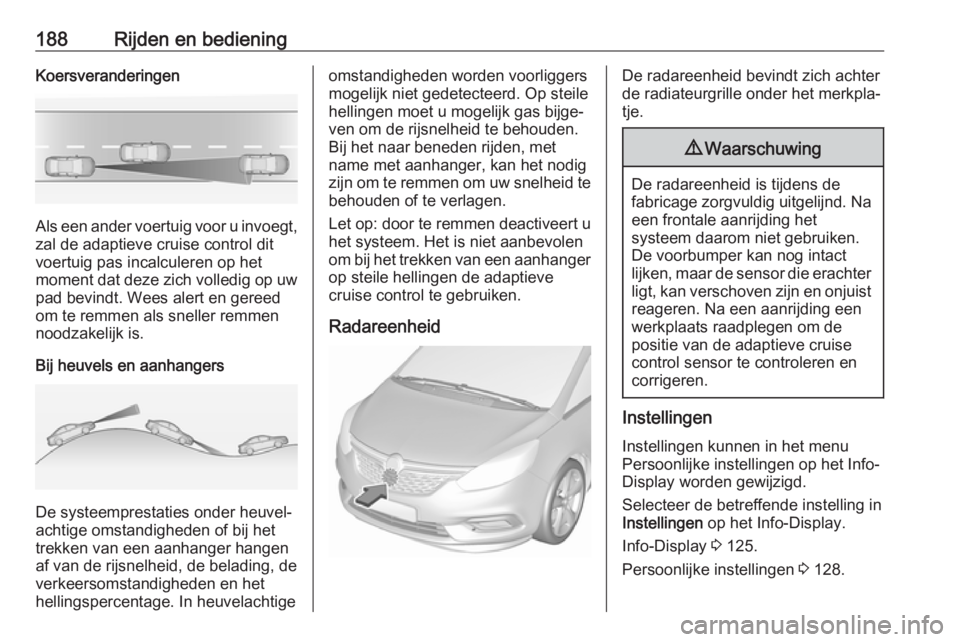

188Rijden en bedieningKoersveranderingen
Als een ander voertuig voor u invoegt,zal de adaptieve cruise control dit
voertuig pas incalculeren op het
moment dat deze zich volledig op uw
pad bevindt. Wees alert en gereed
om te remmen als sneller remmen
noodzakelijk is.
Bij heuvels en aanhangers
De systeemprestaties onder heuvel‐
achtige omstandigheden of bij het
trekken van een aanhanger hangen
af van de rijsnelheid, de belading, de
verkeersomstandigheden en het
hellingspercentage. In heuvelachtige
omstandigheden worden voorliggers
mogelijk niet gedetecteerd. Op steile
hellingen moet u mogelijk gas bijge‐
ven om de rijsnelheid te behouden. Bij het naar beneden rijden, met
name met aanhanger, kan het nodig zijn om te remmen om uw snelheid te behouden of te verlagen.
Let op: door te remmen deactiveert u
het systeem. Het is niet aanbevolen
om bij het trekken van een aanhanger
op steile hellingen de adaptieve
cruise control te gebruiken.
RadareenheidDe radareenheid bevindt zich achter
de radiateurgrille onder het merkpla‐
tje.9 Waarschuwing
De radareenheid is tijdens de
fabricage zorgvuldig uitgelijnd. Na een frontale aanrijding het
systeem daarom niet gebruiken.
De voorbumper kan nog intact
lijken, maar de sensor die erachter
ligt, kan verschoven zijn en onjuist reageren. Na een aanrijding een
werkplaats raadplegen om de
positie van de adaptieve cruise
control sensor te controleren en
corrigeren.
Instellingen
Instellingen kunnen in het menu
Persoonlijke instellingen op het Info-
Display worden gewijzigd.
Selecteer de betreffende instelling in
Instellingen op het Info-Display.
Info-Display 3 125.
Persoonlijke instellingen 3 128.

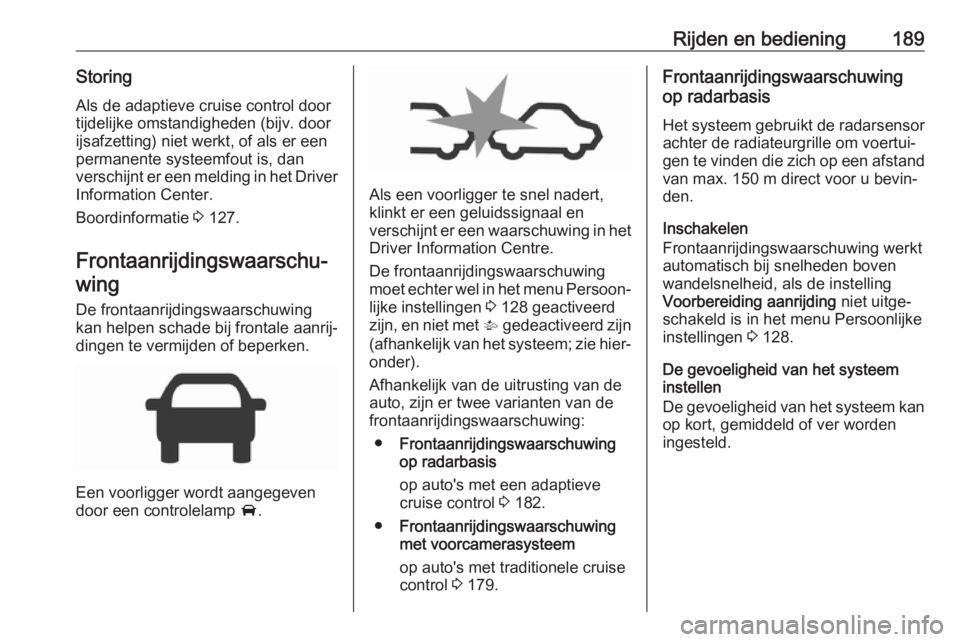

Rijden en bediening189Storing
Als de adaptieve cruise control door
tijdelijke omstandigheden (bijv. door
ijsafzetting) niet werkt, of als er een
permanente systeemfout is, dan
verschijnt er een melding in het Driver Information Center.
Boordinformatie 3 127.
Frontaanrijdingswaarschu‐ wing
De frontaanrijdingswaarschuwing
kan helpen schade bij frontale aanrij‐
dingen te vermijden of beperken.
Een voorligger wordt aangegeven
door een controlelamp A.
Als een voorligger te snel nadert,
klinkt er een geluidssignaal en
verschijnt er een waarschuwing in het
Driver Information Centre.
De frontaanrijdingswaarschuwing
moet echter wel in het menu Persoon‐ lijke instellingen 3 128 geactiveerd
zijn, en niet met V gedeactiveerd zijn
(afhankelijk van het systeem; zie hier‐ onder).
Afhankelijk van de uitrusting van de auto, zijn er twee varianten van de
frontaanrijdingswaarschuwing:
● Frontaanrijdingswaarschuwing
op radarbasis
op auto's met een adaptieve
cruise control 3 182.
● Frontaanrijdingswaarschuwing
met voorcamerasysteem
op auto's met traditionele cruise
control 3 179.
Frontaanrijdingswaarschuwing
op radarbasis
Het systeem gebruikt de radarsensor
achter de radiateurgrille om voertui‐
gen te vinden die zich op een afstand van max. 150 m direct voor u bevin‐
den.
Inschakelen
Frontaanrijdingswaarschuwing werkt
automatisch bij snelheden boven
wandelsnelheid, als de instelling
Voorbereiding aanrijding niet uitge‐
schakeld is in het menu Persoonlijke instellingen 3 128.
De gevoeligheid van het systeem
instellen
De gevoeligheid van het systeem kan
op kort, gemiddeld of ver worden
ingesteld.

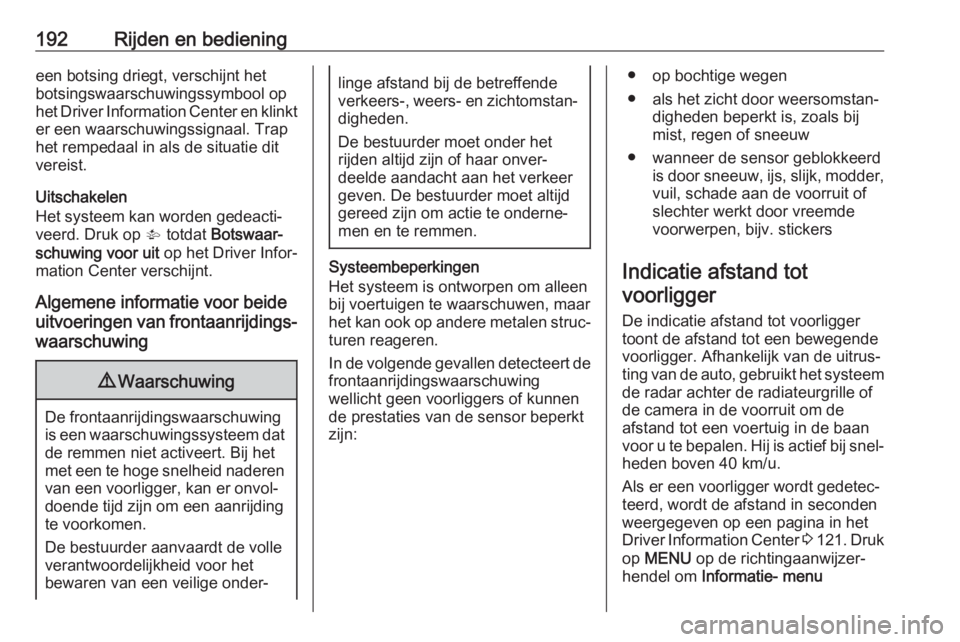

192Rijden en bedieningeen botsing driegt, verschijnt het
botsingswaarschuwingssymbool op
het Driver Information Center en klinkt
er een waarschuwingssignaal. Trap
het rempedaal in als de situatie dit
vereist.
Uitschakelen
Het systeem kan worden gedeacti‐
veerd. Druk op V totdat Botswaar‐
schuwing voor uit op het Driver Infor‐
mation Center verschijnt.
Algemene informatie voor beide
uitvoeringen van frontaanrijdings‐ waarschuwing9 Waarschuwing
De frontaanrijdingswaarschuwing
is een waarschuwingssysteem dat de remmen niet activeert. Bij het
met een te hoge snelheid naderen
van een voorligger, kan er onvol‐
doende tijd zijn om een aanrijding
te voorkomen.
De bestuurder aanvaardt de volle
verantwoordelijkheid voor het
bewaren van een veilige onder‐
linge afstand bij de betreffende
verkeers-, weers- en zichtomstan‐
digheden.
De bestuurder moet onder het
rijden altijd zijn of haar onver‐
deelde aandacht aan het verkeer
geven. De bestuurder moet altijd
gereed zijn om actie te onderne‐
men en te remmen.
Systeembeperkingen
Het systeem is ontworpen om alleen
bij voertuigen te waarschuwen, maar
het kan ook op andere metalen struc‐ turen reageren.
In de volgende gevallen detecteert de
frontaanrijdingswaarschuwing
wellicht geen voorliggers of kunnen
de prestaties van de sensor beperkt
zijn:
● op bochtige wegen
● als het zicht door weersomstan‐ digheden beperkt is, zoals bij
mist, regen of sneeuw
● wanneer de sensor geblokkeerd is door sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
slechter werkt door vreemde
voorwerpen, bijv. stickers
Indicatie afstand tot voorligger
De indicatie afstand tot voorligger
toont de afstand tot een bewegende
voorligger. Afhankelijk van de uitrus‐
ting van de auto, gebruikt het systeem
de radar achter de radiateurgrille of
de camera in de voorruit om de
afstand tot een voertuig in de baan
voor u te bepalen. Hij is actief bij snel‐ heden boven 40 km/u.
Als er een voorligger wordt gedetec‐
teerd, wordt de afstand in seconden
weergegeven op een pagina in het
Driver Information Center 3 121 . Druk
op MENU op de richtingaanwijzer‐
hendel om Informatie- menu

Rijden en bediening193voertuig ? te selecteren en draai
aan het stelwiel om de volgende
afstandsindicatiepagina te kiezen.
De minimale weer te geven afstand
is 0,5 s.
Als er geen voorligger is of als de
voorligger buiten bereik is, worden er twee streepjes getoond: .- s.
Als de adaptieve cruise control actiefis, geeft deze pagina de instelling van
de waarschuwingsgevoeligheid in
plaats van de ingestelde afstand tot
de voorligger weer. 3 182.
Actieve noodrem
De actieve noodrem kan helpen om de schade en letsel door aanrijdingen
met voorliggers of obstakels te beper‐
ken, indien een aanrijding door
remmen of sturen niet langer kan
worden vermeden. Voordat de
actieve noodrem activeert, geeft de
frontaanrijdingswaarschuwing een
waarschuwing 3 189.
Deze functie maakt gebruik van input
uit vele bronnen (bijv. radarsensor,
remdruk, rijsnelheid) om de waar‐
schijnlijkheid van een frontale aanrij‐
ding te berekenen.
Actieve noodrem werkt automatisch
bij snelheden boven wandelsnelheid,
als de instelling Voorbereiding
aanrijding niet uitgeschakeld is in het
menu Persoonlijke instellingen
3 128.
Het systeem omvat: ● Anticiperend remsysteem
● Automatisch noodstopsysteem
● Anticiperend
remassistentiesysteem9 Waarschuwing
Dit systeem is niet bedoeld om de
verantwoordelijkheid van de
bestuurder, voor het besturen van
de auto en anticiperen op de
verkeerssituatie, over te nemen.
De functie is puur ondersteunend
van aard. De bestuurder moet,

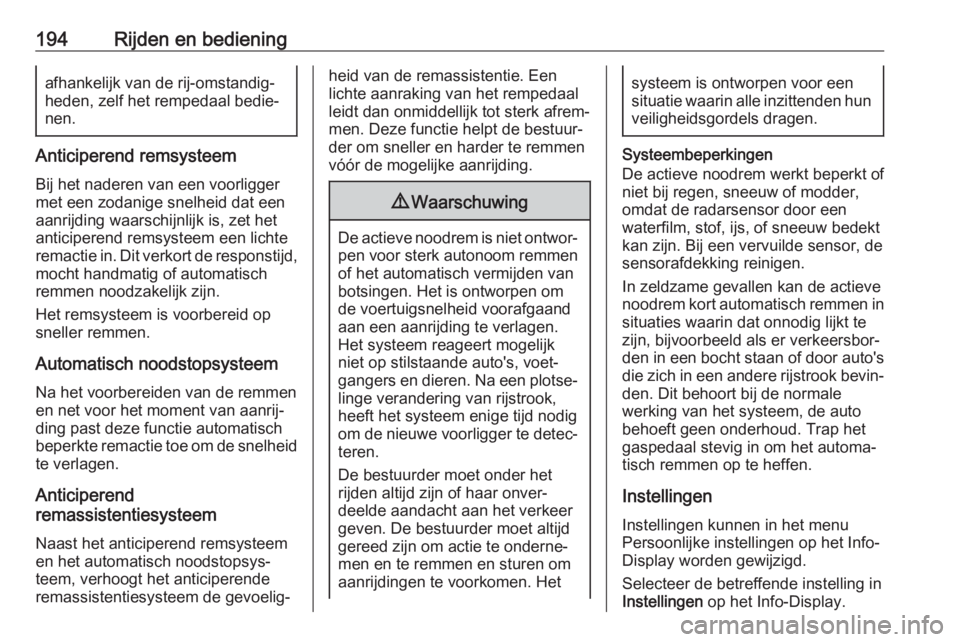

194Rijden en bedieningafhankelijk van de rij-omstandig‐heden, zelf het rempedaal bedie‐
nen.
Anticiperend remsysteem
Bij het naderen van een voorligger met een zodanige snelheid dat eenaanrijding waarschijnlijk is, zet het
anticiperend remsysteem een lichte
remactie in. Dit verkort de responstijd, mocht handmatig of automatisch
remmen noodzakelijk zijn.
Het remsysteem is voorbereid op
sneller remmen.
Automatisch noodstopsysteem
Na het voorbereiden van de remmen
en net voor het moment van aanrij‐ ding past deze functie automatisch
beperkte remactie toe om de snelheid
te verlagen.
Anticiperend
remassistentiesysteem
Naast het anticiperend remsysteem
en het automatisch noodstopsys‐
teem, verhoogt het anticiperende
remassistentiesysteem de gevoelig‐
heid van de remassistentie. Een
lichte aanraking van het rempedaal
leidt dan onmiddellijk tot sterk afrem‐
men. Deze functie helpt de bestuur‐
der om sneller en harder te remmen
vóór de mogelijke aanrijding.9 Waarschuwing
De actieve noodrem is niet ontwor‐
pen voor sterk autonoom remmen
of het automatisch vermijden van
botsingen. Het is ontworpen om
de voertuigsnelheid voorafgaand
aan een aanrijding te verlagen. Het systeem reageert mogelijk
niet op stilstaande auto's, voet‐ gangers en dieren. Na een plotse‐
linge verandering van rijstrook,
heeft het systeem enige tijd nodig
om de nieuwe voorligger te detec‐ teren.
De bestuurder moet onder het
rijden altijd zijn of haar onver‐
deelde aandacht aan het verkeer
geven. De bestuurder moet altijd
gereed zijn om actie te onderne‐
men en te remmen en sturen om
aanrijdingen te voorkomen. Het
systeem is ontworpen voor een
situatie waarin alle inzittenden hun veiligheidsgordels dragen.
Systeembeperkingen
De actieve noodrem werkt beperkt of
niet bij regen, sneeuw of modder,
omdat de radarsensor door een
waterfilm, stof, ijs, of sneeuw bedekt
kan zijn. Bij een vervuilde sensor, de
sensorafdekking reinigen.
In zeldzame gevallen kan de actieve
noodrem kort automatisch remmen in
situaties waarin dat onnodig lijkt te
zijn, bijvoorbeeld als er verkeersbor‐
den in een bocht staan of door auto's
die zich in een andere rijstrook bevin‐ den. Dit behoort bij de normale
werking van het systeem, de auto
behoeft geen onderhoud. Trap het
gaspedaal stevig in om het automa‐
tisch remmen op te heffen.
Instellingen
Instellingen kunnen in het menu
Persoonlijke instellingen op het Info-
Display worden gewijzigd.
Selecteer de betreffende instelling in
Instellingen op het Info-Display.

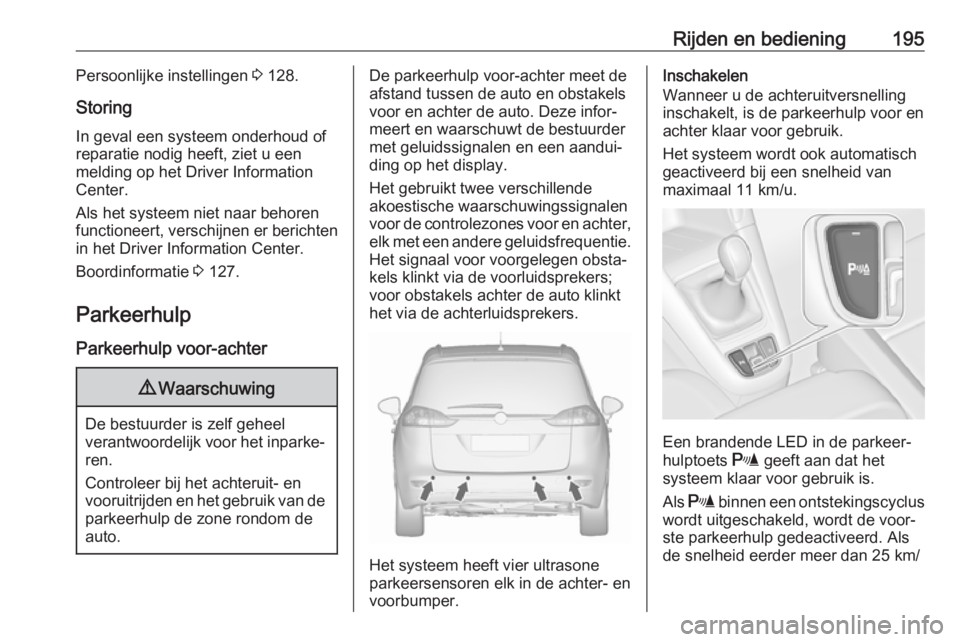

Rijden en bediening195Persoonlijke instellingen 3 128.
Storing
In geval een systeem onderhoud of reparatie nodig heeft, ziet u een
melding op het Driver Information
Center.
Als het systeem niet naar behoren
functioneert, verschijnen er berichten
in het Driver Information Center.
Boordinformatie 3 127.
Parkeerhulp Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en obstakels
voor en achter de auto. Deze infor‐
meert en waarschuwt de bestuurder
met geluidssignalen en een aandui‐ ding op het display.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie. Het signaal voor voorgelegen obsta‐
kels klinkt via de voorluidsprekers;
voor obstakels achter de auto klinkt
het via de achterluidsprekers.
Het systeem heeft vier ultrasone
parkeersensoren elk in de achter- en
voorbumper.
Inschakelen
Wanneer u de achteruitversnelling inschakelt, is de parkeerhulp voor en
achter klaar voor gebruik.
Het systeem wordt ook automatisch
geactiveerd bij een snelheid van
maximaal 11 km/u.
Een brandende LED in de parkeer‐
hulptoets r geeft aan dat het
systeem klaar voor gebruik is.
Als r binnen een ontstekingscyclus
wordt uitgeschakeld, wordt de voor‐
ste parkeerhulp gedeactiveerd. Als
de snelheid eerder meer dan 25 km/

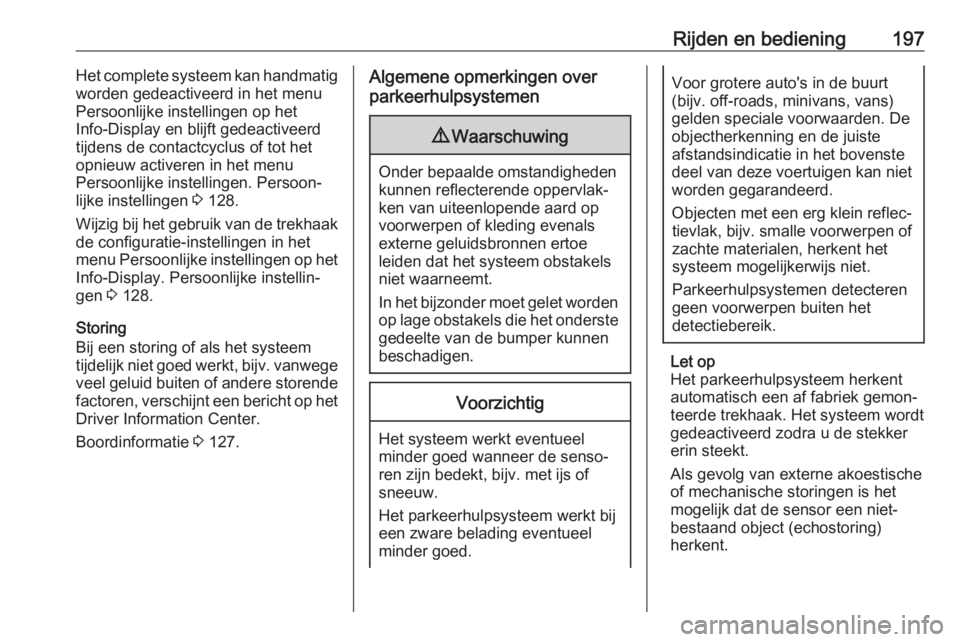

Rijden en bediening197Het complete systeem kan handmatig
worden gedeactiveerd in het menu
Persoonlijke instellingen op het
Info-Display en blijft gedeactiveerd
tijdens de contactcyclus of tot het opnieuw activeren in het menu
Persoonlijke instellingen. Persoon‐
lijke instellingen 3 128.
Wijzig bij het gebruik van de trekhaak
de configuratie-instellingen in het
menu Persoonlijke instellingen op het
Info-Display. Persoonlijke instellin‐ gen 3 128.
Storing
Bij een storing of als het systeem
tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende
factoren, verschijnt een bericht op het Driver Information Center.
Boordinformatie 3 127.Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals
externe geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het
mogelijk dat de sensor een niet-
bestaand object (echostoring)
herkent.

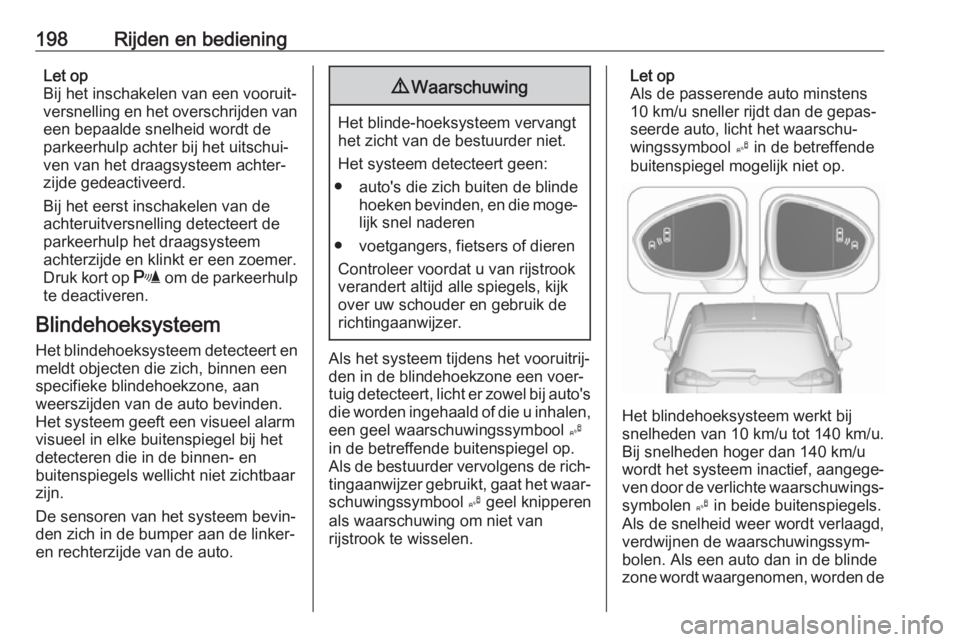

198Rijden en bedieningLet op
Bij het inschakelen van een vooruit‐ versnelling en het overschrijden van een bepaalde snelheid wordt de
parkeerhulp achter bij het uitschui‐
ven van het draagsysteem achter‐
zijde gedeactiveerd.
Bij het eerst inschakelen van de
achteruitversnelling detecteert de
parkeerhulp het draagsysteem
achterzijde en klinkt er een zoemer.
Druk kort op r om de parkeerhulp
te deactiveren.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar
zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen,
een geel waarschuwingssymbool B
in de betreffende buitenspiegel op. Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van
rijstrook te wisselen.
Let op
Als de passerende auto minstens
10 km/u sneller rijdt dan de gepas‐
seerde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel mogelijk niet op.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de

Rijden en bediening199waarschuwingssymbolen B als
normaal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
U kunt het systeem activeren of deac‐
tiveren op het Info-Display, Persoon‐
lijke instellingen 3 128.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De detectiezones beginnen bij de
achterbumper en strekken zich ong.
drie meter naar achteren en naar de
zijkanten uit. De zone ligt tussen
ongeveer een halve meter en
twee meter hoog, vanaf de grond.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen, zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.Storing
Het kan soms voorkomen dat het systeem geen signaal afgeeft, bij
natte weersomstandigheden zal dit
vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige
regenval. Instructies voor reinigen
3 264.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. Roep de hulp vaneen werkplaats in bij een permanente
storing.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door
middel van een weergave van het
gebied achter de auto.
Het camerabeeld verschijnt op het
Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
parkeerhulp bevinden, bijv. onder
de bumper of onder de auto,
worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐ matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.

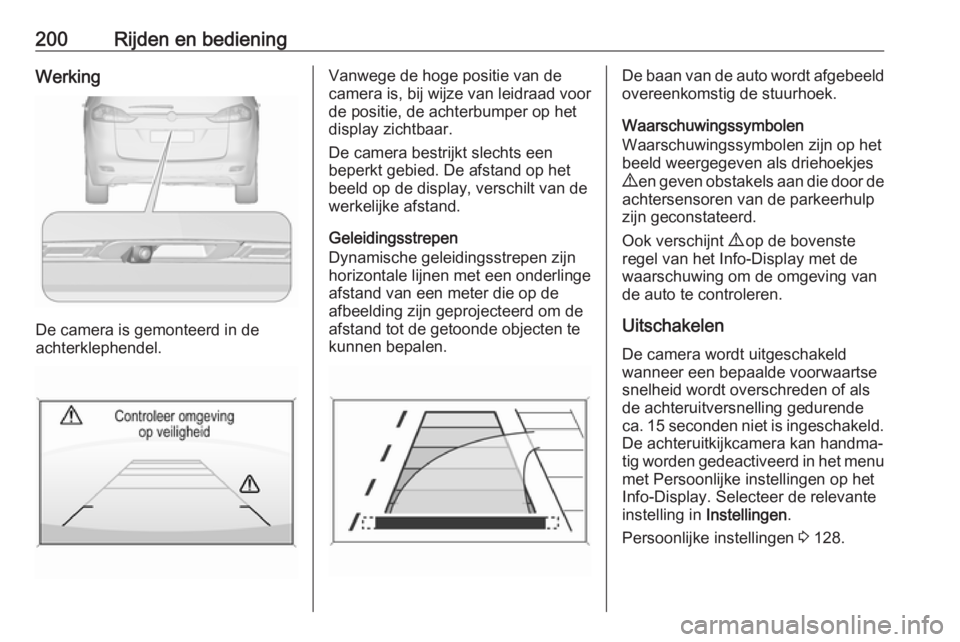

200Rijden en bedieningWerking
De camera is gemonteerd in de
achterklephendel.
Vanwege de hoge positie van de
camera is, bij wijze van leidraad voor
de positie, de achterbumper op het
display zichtbaar.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter die op de
afbeelding zijn geprojecteerd om de
afstand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de parkeerhulp
zijn geconstateerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 15 seconden niet is ingeschakeld.
De achteruitkijkcamera kan handma‐
tig worden gedeactiveerd in het menu
met Persoonlijke instellingen op het
Info-Display. Selecteer de relevante
instelling in Instellingen.
Persoonlijke instellingen 3 128.
