OPEL ZAFIRA C 2017.25 Instruktionsbok
Manufacturer: OPEL, Model Year: 2017.25, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2017.25Pages: 287, PDF Size: 8.92 MB
Page 11 of 287

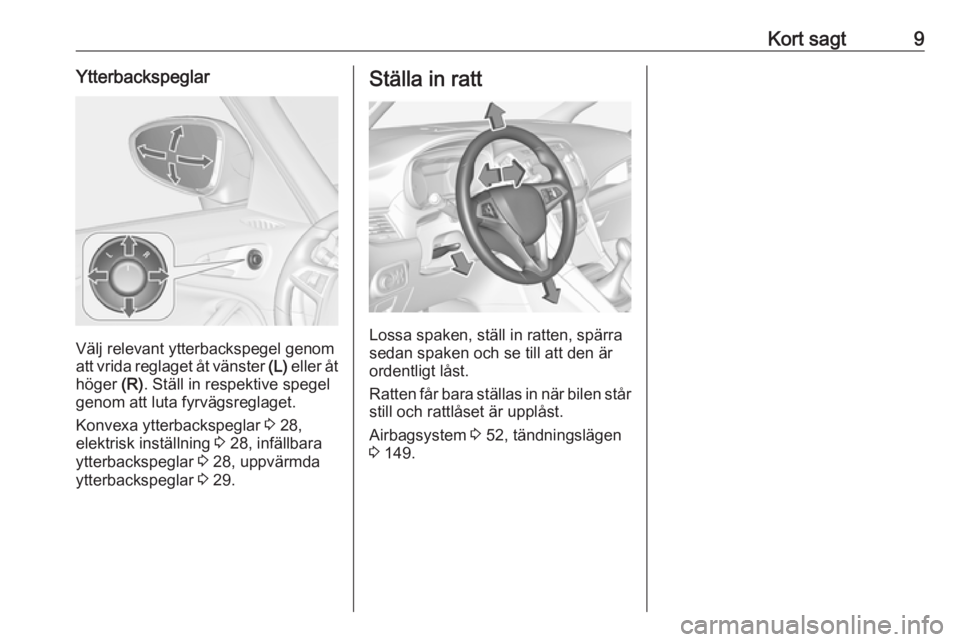

Kort sagt9Ytterbackspeglar
Välj relevant ytterbackspegel genom
att vrida reglaget åt vänster (L) eller åt
höger (R). Ställ in respektive spegel
genom att luta fyrvägsreglaget.
Konvexa ytterbackspeglar 3 28,
elektrisk inställning 3 28, infällbara
ytterbackspeglar 3 28, uppvärmda
ytterbackspeglar 3 29.
Ställa in ratt
Lossa spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får bara ställas in när bilen står still och rattlåset är upplåst.
Airbagsystem 3 52, tändningslägen
3 149.

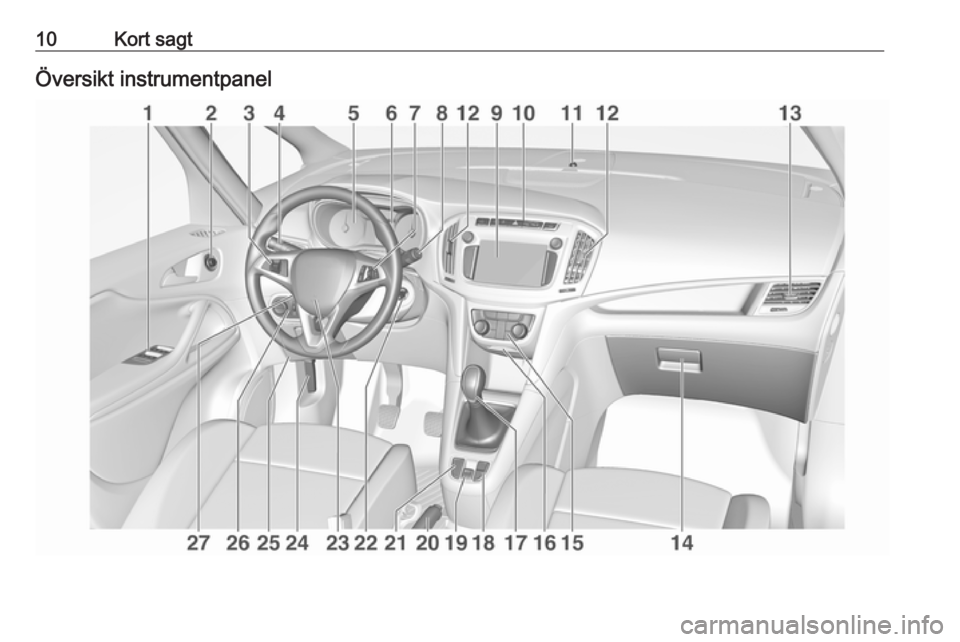

Page 12 of 287
10Kort sagtÖversikt instrumentpanel

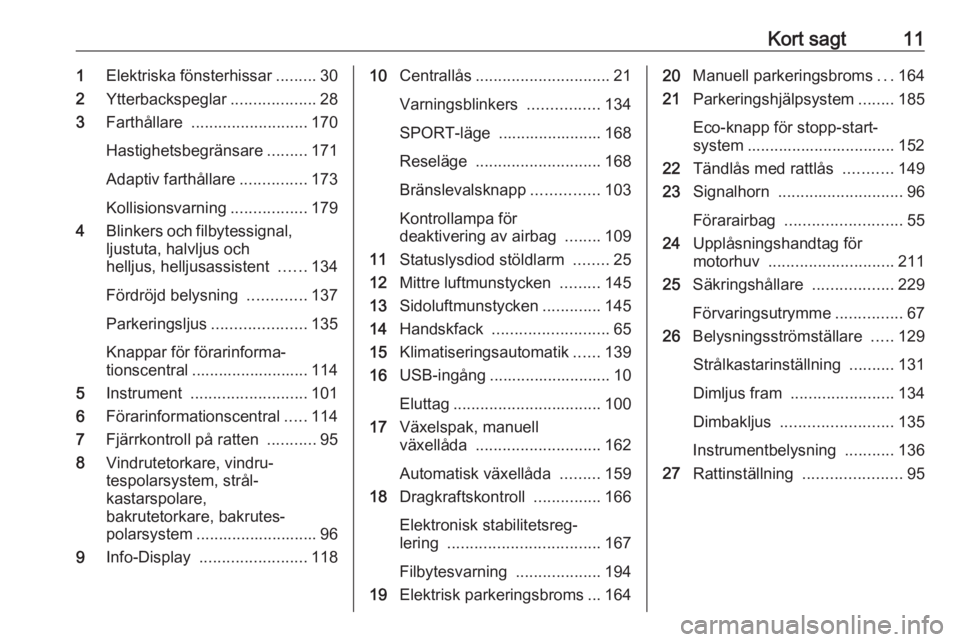

Page 13 of 287
Kort sagt111Elektriska fönsterhissar .........30
2 Ytterbackspeglar ...................28
3 Farthållare .......................... 170
Hastighetsbegränsare .........171
Adaptiv farthållare ...............173
Kollisionsvarning .................179
4 Blinkers och filbytessignal,
ljustuta, halvljus och
helljus, helljusassistent ......134
Fördröjd belysning .............137
Parkeringsljus .....................135
Knappar för förarinforma‐
tionscentral .......................... 114
5 Instrument .......................... 101
6 Förarinformationscentral .....114
7 Fjärrkontroll på ratten ...........95
8 Vindrutetorkare, vindru‐
tespolarsystem, strål‐
kastarspolare,
bakrutetorkare, bakrutes‐
polarsystem ........................... 96
9 Info-Display ........................ 11810Centrallås .............................. 21
Varningsblinkers ................134
SPORT-läge ....................... 168
Reseläge ............................ 168
Bränslevalsknapp ...............103
Kontrollampa för
deaktivering av airbag ........109
11 Statuslysdiod stöldlarm ........25
12 Mittre luftmunstycken .........145
13 Sidoluftmunstycken .............145
14 Handskfack .......................... 65
15 Klimatiseringsautomatik ......139
16 USB-ingång ........................... 10
Eluttag ................................. 100
17 Växelspak, manuell
växellåda ............................ 162
Automatisk växellåda .........159
18 Dragkraftskontroll ...............166
Elektronisk stabilitetsreg‐
lering .................................. 167
Filbytesvarning ...................194
19 Elektrisk parkeringsbroms ... 16420Manuell parkeringsbroms ...164
21 Parkeringshjälpsystem ........185
Eco-knapp för stopp-start-
system ................................. 152
22 Tändlås med rattlås ...........149
23 Signalhorn ............................ 96
Förarairbag .......................... 55
24 Upplåsningshandtag för
motorhuv ............................ 211
25 Säkringshållare ..................229
Förvaringsutrymme ...............67
26 Belysningsströmställare .....129
Strålkastarinställning ..........131
Dimljus fram ....................... 134
Dimbakljus ......................... 135
Instrumentbelysning ...........136
27 Rattinställning ......................95

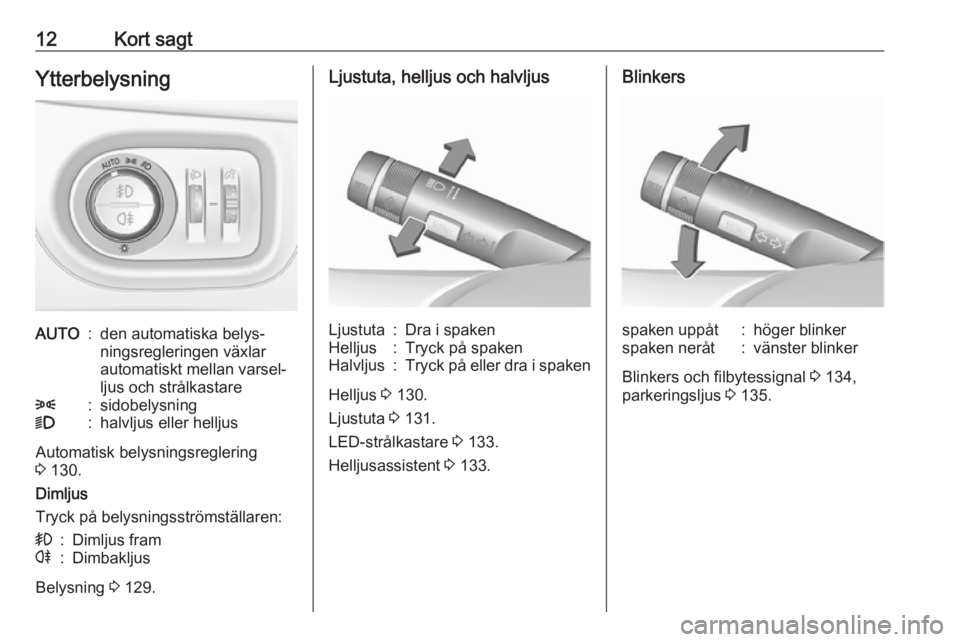

Page 14 of 287
12Kort sagtYtterbelysningAUTO:den automatiska belys‐
ningsregleringen växlar
automatiskt mellan varsel‐
ljus och strålkastare8:sidobelysning9:halvljus eller helljus
Automatisk belysningsreglering
3 130.
Dimljus
Tryck på belysningsströmställaren:
>:Dimljus framr:Dimbakljus
Belysning 3 129.
Ljustuta, helljus och halvljusLjustuta:Dra i spakenHelljus:Tryck på spakenHalvljus:Tryck på eller dra i spaken
Helljus 3 130.
Ljustuta 3 131.
LED-strålkastare 3 133.
Helljusassistent 3 133.
Blinkersspaken uppåt:höger blinkerspaken neråt:vänster blinker
Blinkers och filbytessignal 3 134,
parkeringsljus 3 135.

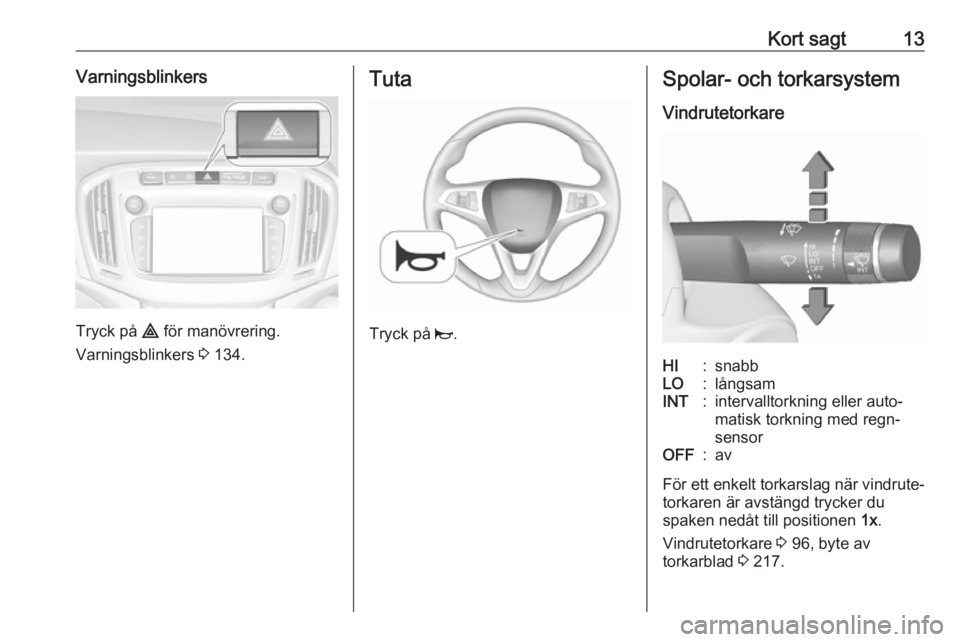

Page 15 of 287
Kort sagt13Varningsblinkers
Tryck på ¨ för manövrering.
Varningsblinkers 3 134.
Tuta
Tryck på j.
Spolar- och torkarsystem
VindrutetorkareHI:snabbLO:långsamINT:intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Vindrutetorkare 3 96, byte av
torkarblad 3 217.

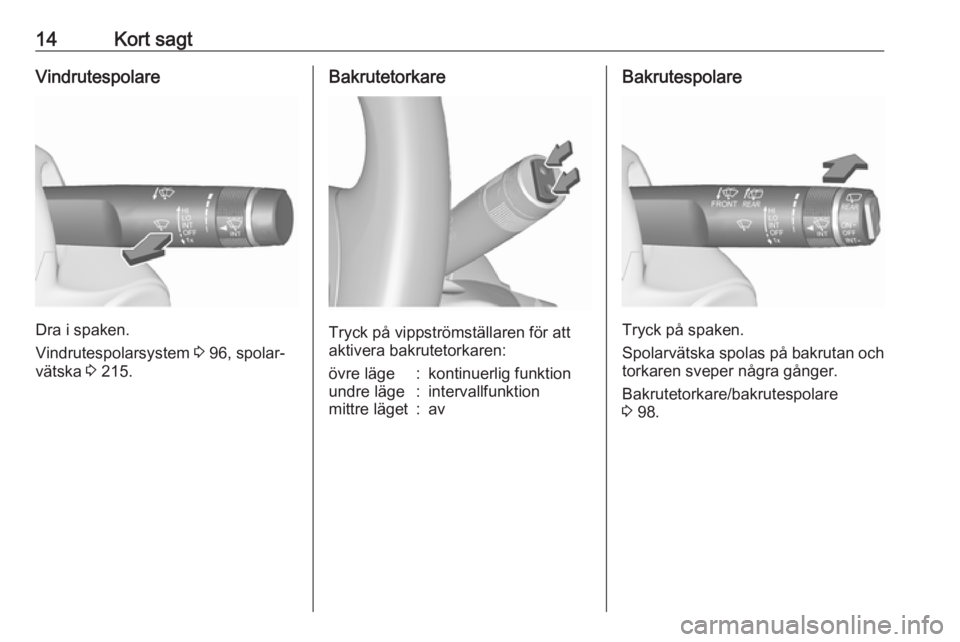

Page 16 of 287
14Kort sagtVindrutespolare
Dra i spaken.
Vindrutespolarsystem 3 96, spolar‐
vätska 3 215.
Bakrutetorkare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läge:kontinuerlig funktionundre läge:intervallfunktionmittre läget:avBakrutespolare
Tryck på spaken.
Spolarvätska spolas på bakrutan och
torkaren sveper några gånger.
Bakrutetorkare/bakrutespolare
3 98.

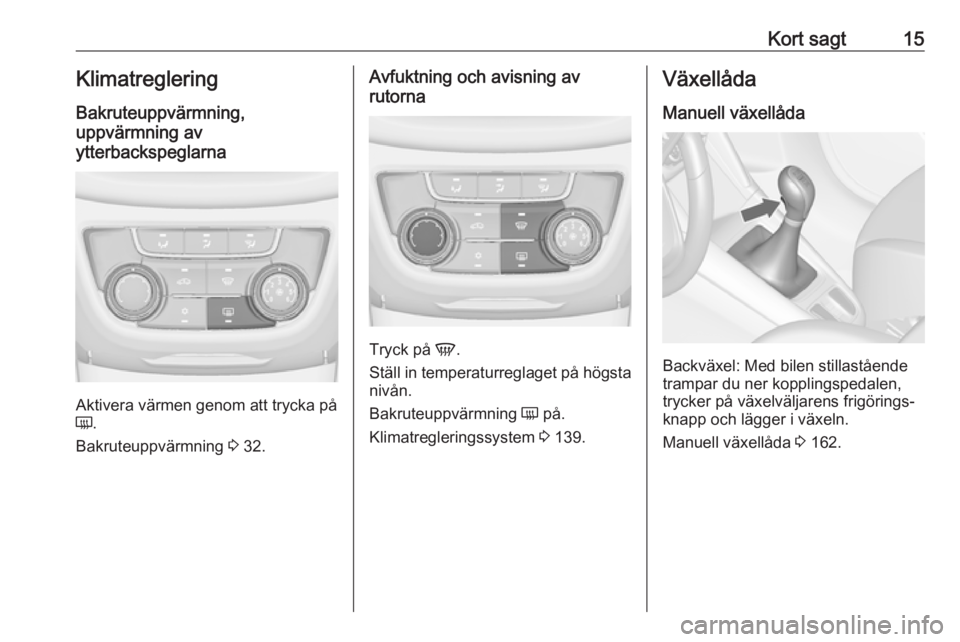

Page 17 of 287
Kort sagt15Klimatreglering
Bakruteuppvärmning,
uppvärmning av
ytterbackspeglarna
Aktivera värmen genom att trycka på
Ü .
Bakruteuppvärmning 3 32.
Avfuktning och avisning av
rutorna
Tryck på V.
Ställ in temperaturreglaget på högsta
nivån.
Bakruteuppvärmning Ü på.
Klimatregleringssystem 3 139.
Växellåda
Manuell växellåda
Backväxel: Med bilen stillastående
trampar du ner kopplingspedalen,
trycker på växelväljarens frigörings‐
knapp och lägger i växeln.
Manuell växellåda 3 162.

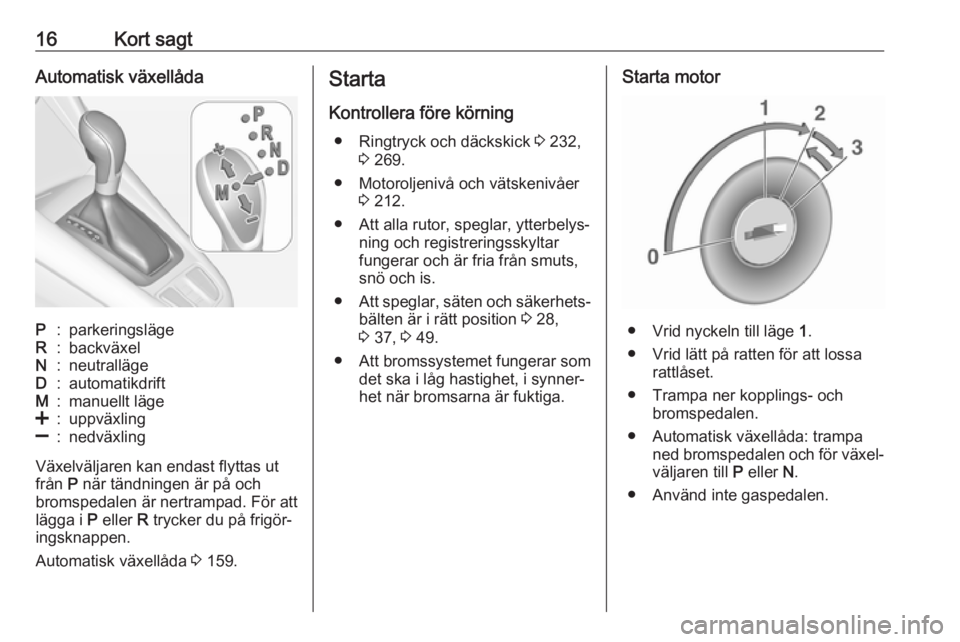

Page 18 of 287
16Kort sagtAutomatisk växellådaP:parkeringslägeR:backväxelN:neutrallägeD:automatikdriftM:manuellt läge<:uppväxling]:nedväxling
Växelväljaren kan endast flyttas ut
från P när tändningen är på och
bromspedalen är nertrampad. För att
lägga i P eller R trycker du på frigör‐
ingsknappen.
Automatisk växellåda 3 159.
Starta
Kontrollera före körning ● Ringtryck och däckskick 3 232,
3 269.
● Motoroljenivå och vätskenivåer 3 212.
● Att alla rutor, speglar, ytterbelys‐ ning och registreringsskyltar
fungerar och är fria från smuts,
snö och is.
● Att speglar, säten och säkerhets‐
bälten är i rätt position 3 28,
3 37, 3 49.
● Att bromssystemet fungerar som det ska i låg hastighet, i synner‐
het när bromsarna är fuktiga.Starta motor
● Vrid nyckeln till läge 1.
● Vrid lätt på ratten för att lossa rattlåset.
● Trampa ner kopplings- och bromspedalen.
● Automatisk växellåda: trampa ned bromspedalen och för växel‐väljaren till P eller N.
● Använd inte gaspedalen.

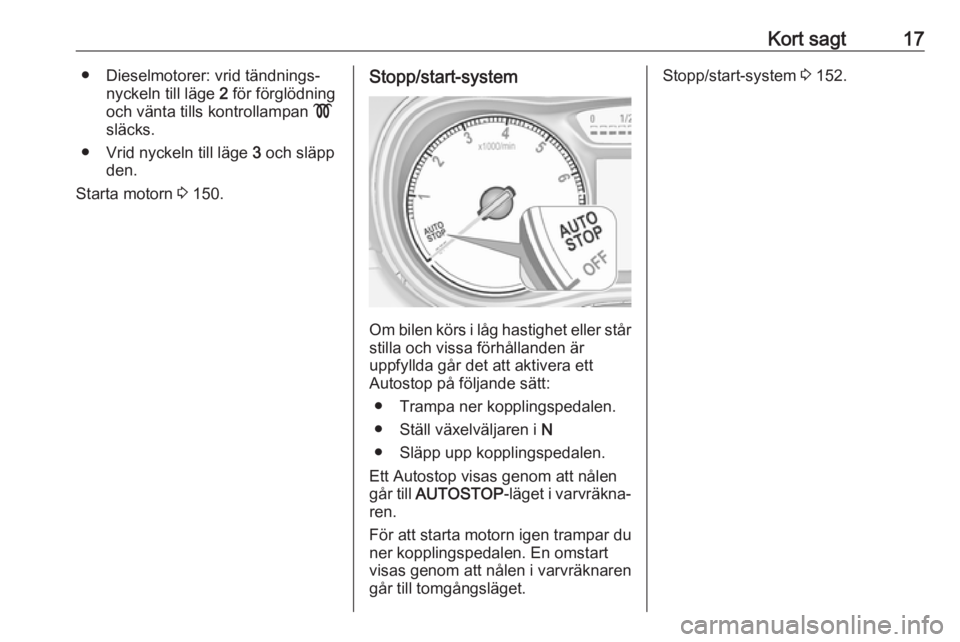

Page 19 of 287
Kort sagt17● Dieselmotorer: vrid tändnings‐nyckeln till läge 2 för förglödning
och vänta tills kontrollampan !
släcks.
● Vrid nyckeln till läge 3 och släpp
den.
Starta motorn 3 150.Stopp/start-system
Om bilen körs i låg hastighet eller står
stilla och vissa förhållanden är
uppfyllda går det att aktivera ett
Autostop på följande sätt:
● Trampa ner kopplingspedalen.
● Ställ växelväljaren i N
● Släpp upp kopplingspedalen.
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
För att starta motorn igen trampar du
ner kopplingspedalen. En omstart
visas genom att nålen i varvräknaren
går till tomgångsläget.
Stopp/start-system 3 152.
Page 20 of 287

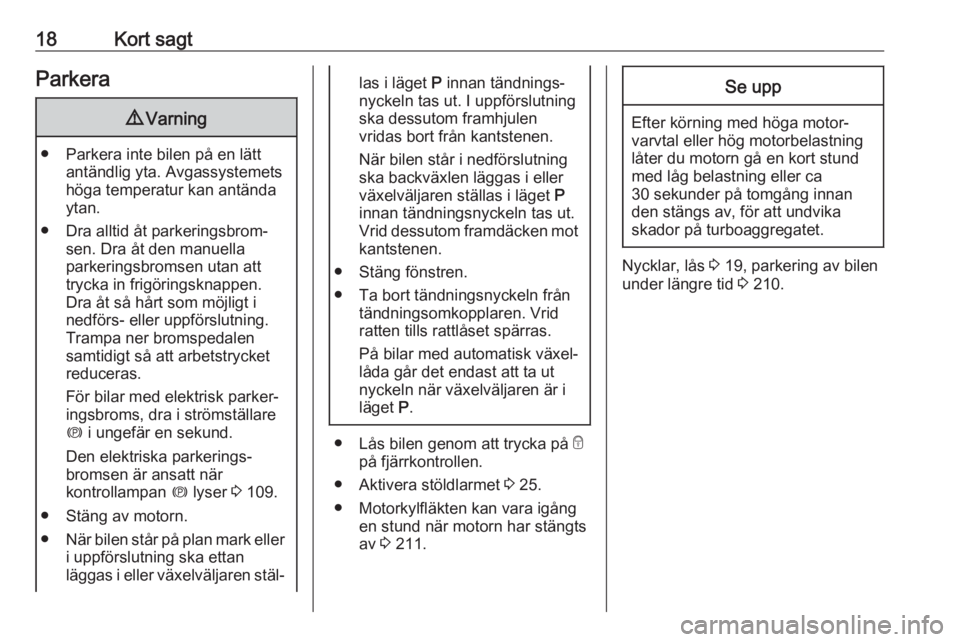

18Kort sagtParkera9Varning
● Parkera inte bilen på en lätt
antändlig yta. Avgassystemets
höga temperatur kan antända
ytan.
● Dra alltid åt parkeringsbrom‐ sen. Dra åt den manuella
parkeringsbromsen utan att
trycka in frigöringsknappen.
Dra åt så hårt som möjligt i
nedförs- eller uppförslutning. Trampa ner bromspedalen
samtidigt så att arbetstrycket
reduceras.
För bilar med elektrisk parker‐
ingsbroms, dra i strömställare
m i ungefär en sekund.
Den elektriska parkerings‐
bromsen är ansatt när
kontrollampan m lyser 3 109.
● Stäng av motorn.
● När bilen står på plan mark eller
i uppförslutning ska ettan
läggas i eller växelväljaren stäl‐
las i läget P innan tändnings‐
nyckeln tas ut. I uppförslutning
ska dessutom framhjulen
vridas bort från kantstenen.
När bilen står i nedförslutning
ska backväxlen läggas i eller
växelväljaren ställas i läget P
innan tändningsnyckeln tas ut.
Vrid dessutom framdäcken mot
kantstenen.
● Stäng fönstren.
● Ta bort tändningsnyckeln från tändningsomkopplaren. Vrid
ratten tills rattlåset spärras.
På bilar med automatisk växel‐
låda går det endast att ta ut
nyckeln när växelväljaren är i
läget P.
●
Lås bilen genom att trycka på e
på fjärrkontrollen.
● Aktivera stöldlarmet 3 25.
● Motorkylfläkten kan vara igång en stund när motorn har stängtsav 3 211.
Se upp
Efter körning med höga motor‐
varvtal eller hög motorbelastning
låter du motorn gå en kort stund med låg belastning eller ca
30 sekunder på tomgång innan
den stängs av, för att undvika
skador på turboaggregatet.
Nycklar, lås 3 19, parkering av bilen
under längre tid 3 210.
