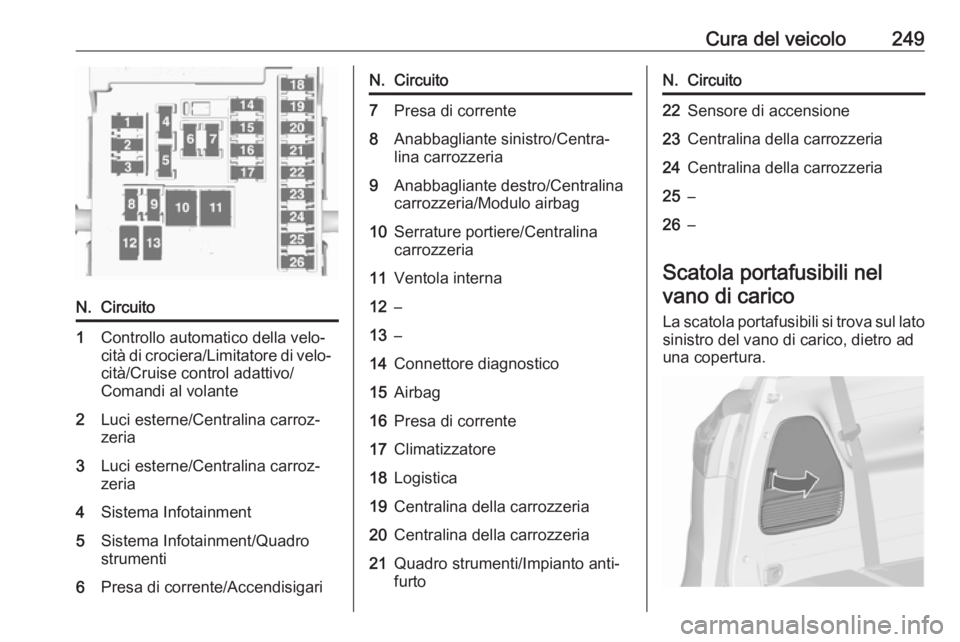

Cura del veicolo249N.Circuito1Controllo automatico della velo‐
cità di crociera/Limitatore di velo‐ cità/Cruise control adattivo/
Comandi al volante2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumenti6Presa di corrente/AccendisigariN.Circuito7Presa di corrente8Anabbagliante sinistro/Centra‐ lina carrozzeria9Anabbagliante destro/Centralina
carrozzeria/Modulo airbag10Serrature portiere/Centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeria21Quadro strumenti/Impianto anti‐
furtoN.Circuito22Sensore di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26–
Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.

250Cura del veicoloRimuovere la copertura.
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.

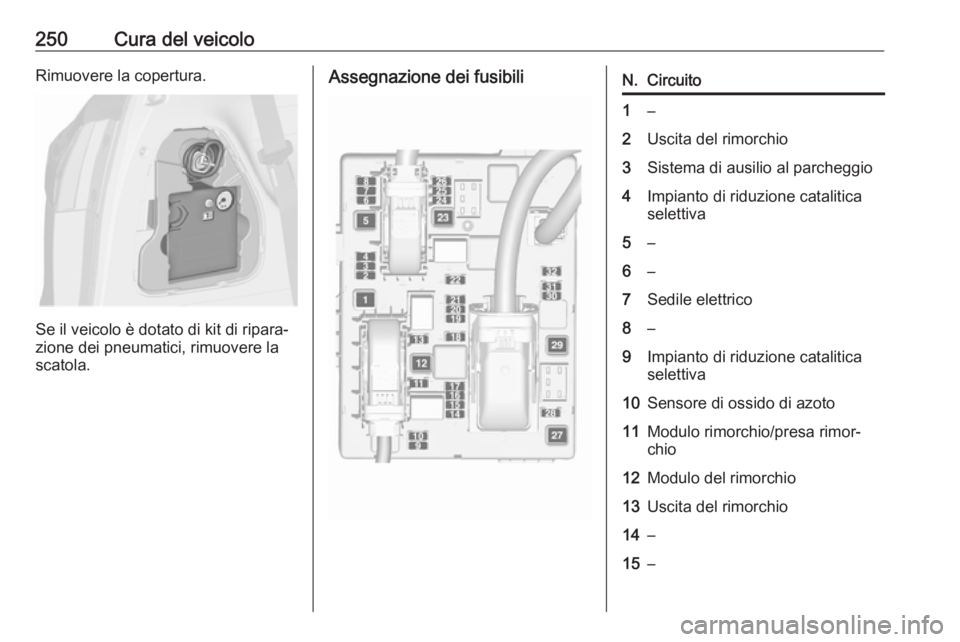

Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio/presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–

Cura del veicolo251N.Circuito16Specchietto interno/Videoca‐
mera posteriore17Presa di corrente18–19Riscaldamento volante20Tendina parasole21Sedili anteriori riscaldati22–23–24Impianto di riduzione catalitica
selettiva25–26–27–28–29–30–N.Circuito31–32Impianto d'ammortizzazione
attiva/Avvisatore di cambio acci‐

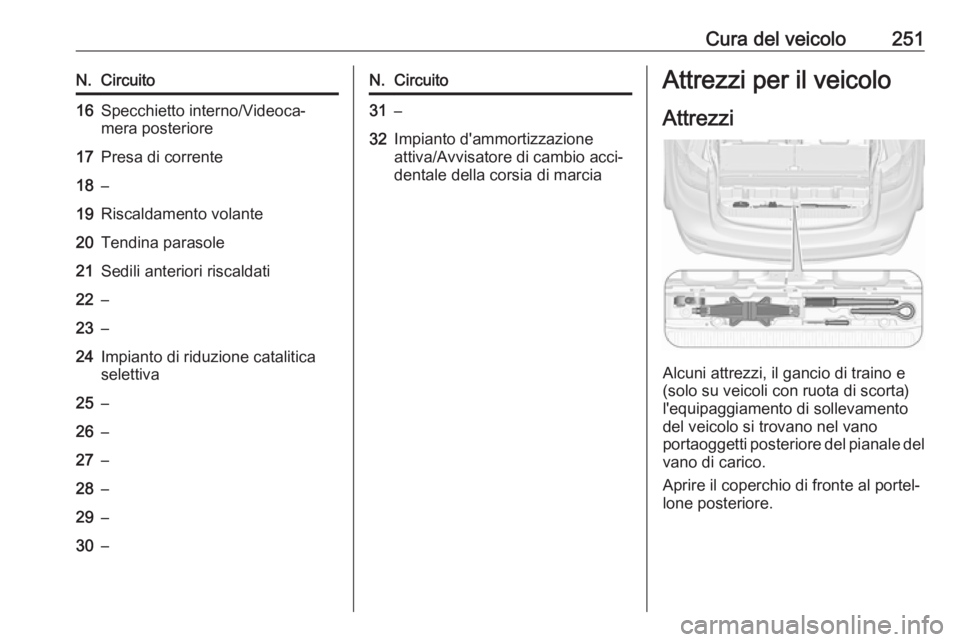

dentale della corsia di marciaAttrezzi per il veicolo
Attrezzi
Alcuni attrezzi, il gancio di traino e
(solo su veicoli con ruota di scorta)
l'equipaggiamento di sollevamento del veicolo si trovano nel vano
portaoggetti posteriore del pianale del vano di carico.
Aprire il coperchio di fronte al portel‐
lone posteriore.

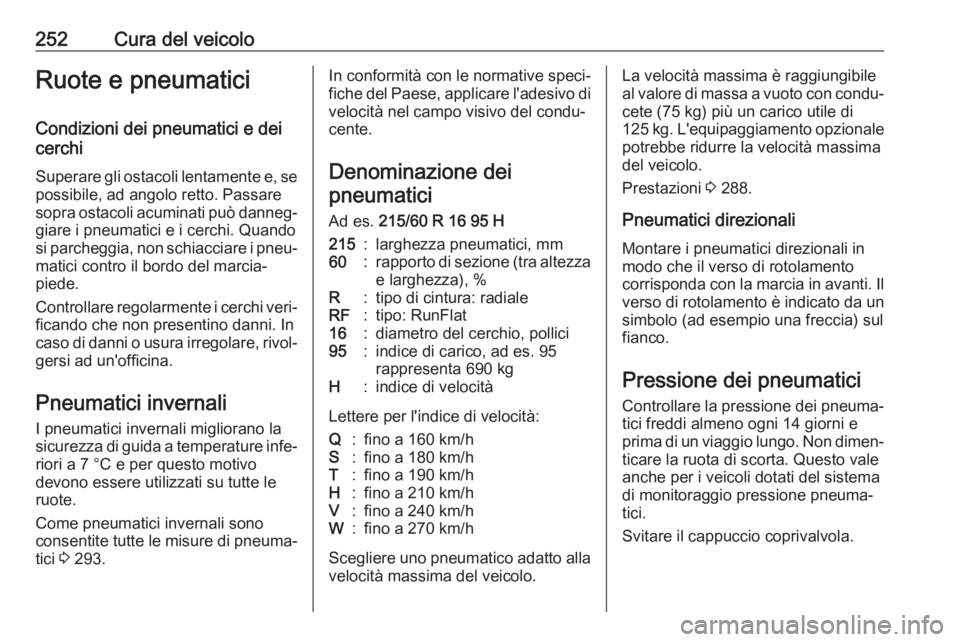

252Cura del veicoloRuote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali
I pneumatici invernali migliorano la sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
Come pneumatici invernali sono
consentite tutte le misure di pneuma‐ tici 3 293.In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.
Denominazione dei pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla
velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima del veicolo.
Prestazioni 3 288.
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento corrisponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo valeanche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.

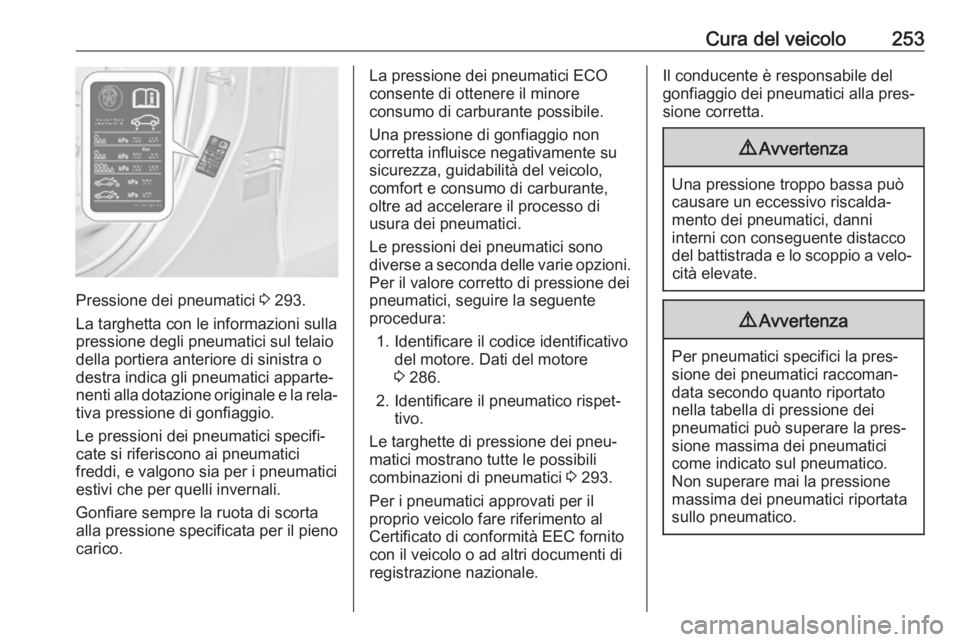

Cura del veicolo253
Pressione dei pneumatici 3 293.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera anteriore di sinistra o
destra indica gli pneumatici apparte‐
nenti alla dotazione originale e la rela‐
tiva pressione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 286.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 293.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.

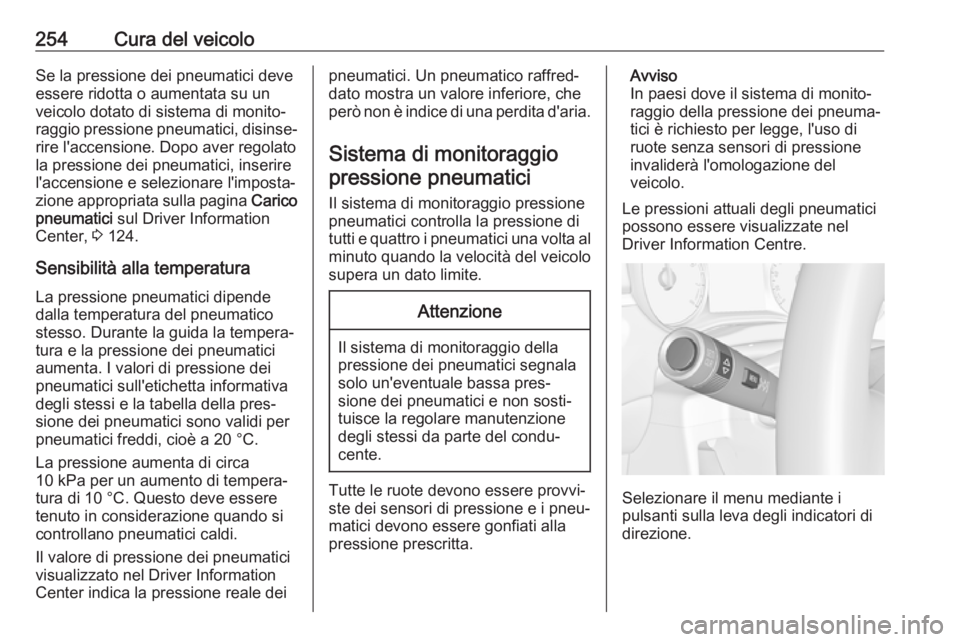

254Cura del veicoloSe la pressione dei pneumatici deve
essere ridotta o aumentata su un
veicolo dotato di sistema di monito‐
raggio pressione pneumatici, disinse‐ rire l'accensione. Dopo aver regolato
la pressione dei pneumatici, inserire
l'accensione e selezionare l'imposta‐
zione appropriata sulla pagina Carico
pneumatici sul Driver Information
Center, 3 124.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei
pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale deipneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che
però non è indice di una perdita d'aria.
Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà l'omologazione del
veicolo.
Le pressioni attuali degli pneumatici
possono essere visualizzate nel
Driver Information Centre.
Selezionare il menu mediante i
pulsanti sulla leva degli indicatori di
direzione.

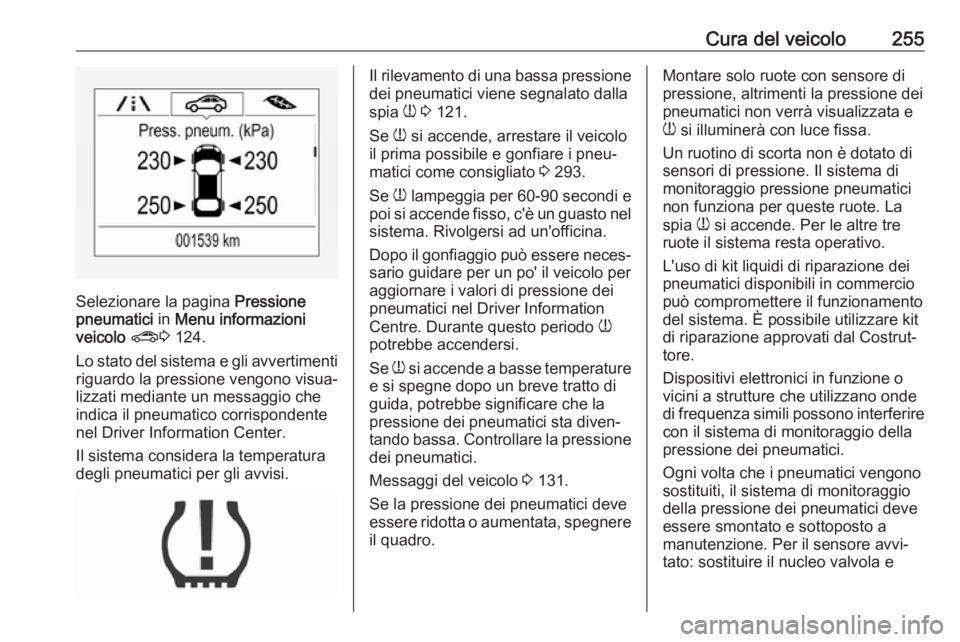

Cura del veicolo255
Selezionare la pagina Pressione
pneumatici in Menu informazioni
veicolo ? 3 124.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio che
indica il pneumatico corrispondente
nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.
Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 121.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 293.
Se w lampeggia per 60-90 secondi e
poi si accende fisso, c'è un guasto nel sistema. Rivolgersi ad un'officina.
Dopo il gonfiaggio può essere neces‐ sario guidare per un po' il veicolo per
aggiornare i valori di pressione dei
pneumatici nel Driver Information
Centre. Durante questo periodo w
potrebbe accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione dei pneumatici sta diven‐
tando bassa. Controllare la pressione dei pneumatici.
Messaggi del veicolo 3 131.
Se la pressione dei pneumatici deve essere ridotta o aumentata, spegnere
il quadro.Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Un ruotino di scorta non è dotato di sensori di pressione. Il sistema di
monitoraggio pressione pneumatici
non funziona per queste ruote. La
spia w si accende. Per le altre tre
ruote il sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.
Dispositivi elettronici in funzione o
vicini a strutture che utilizzano onde
di frequenza simili possono interferire con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a
manutenzione. Per il sensore avvi‐
tato: sostituire il nucleo valvola e

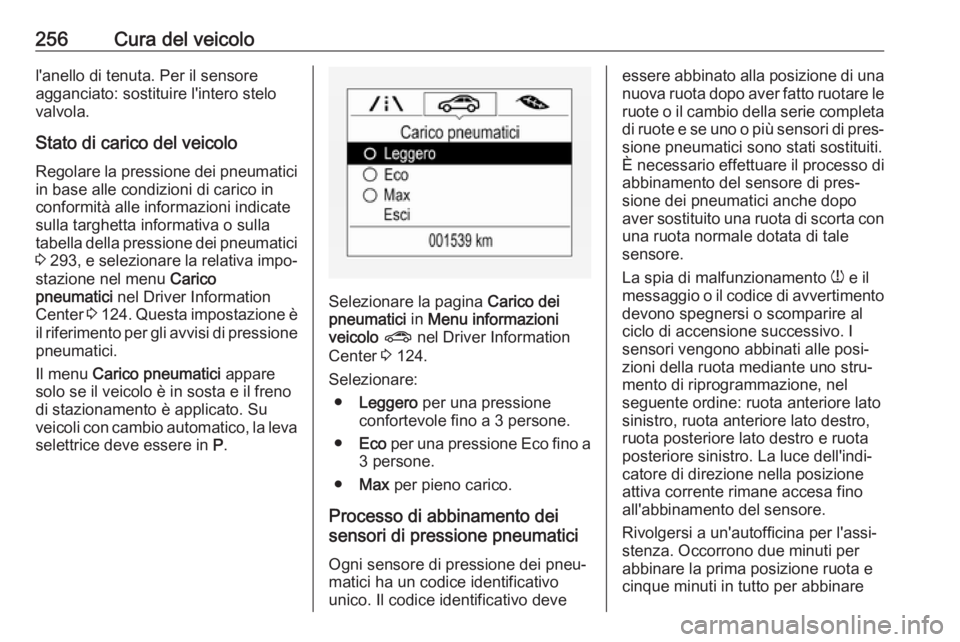

256Cura del veicolol'anello di tenuta. Per il sensore
agganciato: sostituire l'intero stelo valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla
tabella della pressione dei pneumatici 3 293 , e selezionare la relativa impo‐
stazione nel menu Carico
pneumatici nel Driver Information
Center 3 124 . Questa impostazione è
il riferimento per gli avvisi di pressione pneumatici.
Il menu Carico pneumatici appare
solo se il veicolo è in sosta e il freno
di stazionamento è applicato. Su
veicoli con cambio automatico, la leva
selettrice deve essere in P.
Selezionare la pagina Carico dei
pneumatici in Menu informazioni
veicolo ? nel Driver Information
Center 3 124.
Selezionare: ● Leggero per una pressione
confortevole fino a 3 persone.
● Eco per una pressione Eco fino a
3 persone.
● Max per pieno carico.

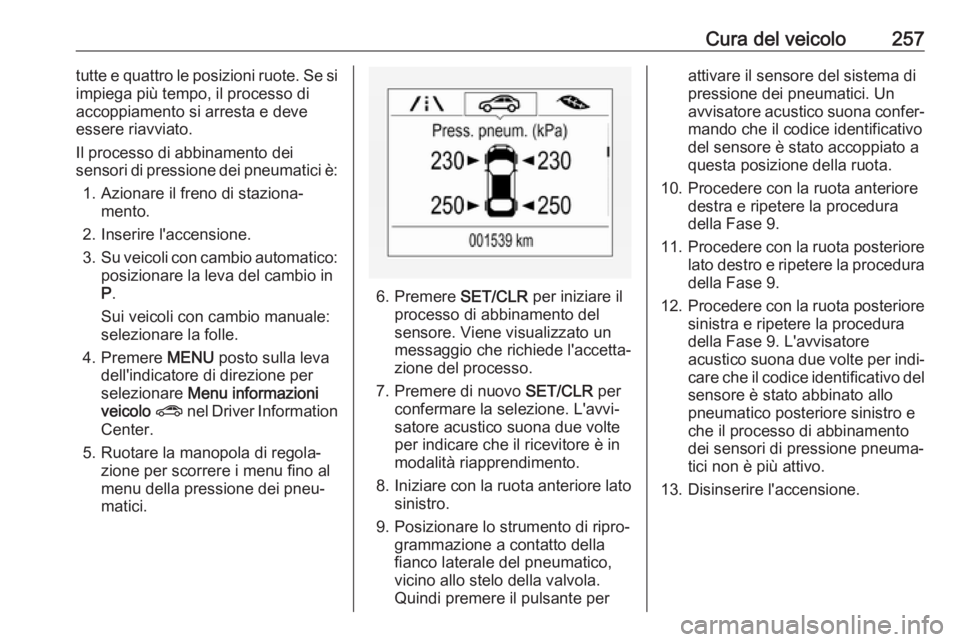

Processo di abbinamento dei
sensori di pressione pneumatici
Ogni sensore di pressione dei pneu‐
matici ha un codice identificativo
unico. Il codice identificativo deve
essere abbinato alla posizione di una
nuova ruota dopo aver fatto ruotare le ruote o il cambio della serie completa
di ruote e se uno o più sensori di pres‐ sione pneumatici sono stati sostituiti.
È necessario effettuare il processo di
abbinamento del sensore di pres‐
sione dei pneumatici anche dopo
aver sostituito una ruota di scorta con una ruota normale dotata di tale
sensore.
La spia di malfunzionamento w e il
messaggio o il codice di avvertimento
devono spegnersi o scomparire al
ciclo di accensione successivo. I sensori vengono abbinati alle posi‐
zioni della ruota mediante uno stru‐
mento di riprogrammazione, nel
seguente ordine: ruota anteriore lato
sinistro, ruota anteriore lato destro,
ruota posteriore lato destro e ruota
posteriore sinistro. La luce dell'indi‐
catore di direzione nella posizione
attiva corrente rimane accesa fino
all'abbinamento del sensore.
Rivolgersi a un'autofficina per l'assi‐
stenza. Occorrono due minuti per
abbinare la prima posizione ruota e
cinque minuti in tutto per abbinare

Cura del veicolo257tutte e quattro le posizioni ruote. Se si
impiega più tempo, il processo di
accoppiamento si arresta e deve
essere riavviato.
Il processo di abbinamento dei
sensori di pressione dei pneumatici è:
1. Azionare il freno di staziona‐ mento.
2. Inserire l'accensione.
3. Su veicoli con cambio automatico:
posizionare la leva del cambio in
P .
Sui veicoli con cambio manuale:
selezionare la folle.
4. Premere MENU posto sulla leva
dell'indicatore di direzione per
selezionare Menu informazioni
veicolo ? nel Driver Information
Center.
5. Ruotare la manopola di regola‐ zione per scorrere i menu fino al
menu della pressione dei pneu‐
matici.
6. Premere SET/CLR per iniziare il
processo di abbinamento del
sensore. Viene visualizzato un
messaggio che richiede l'accetta‐
zione del processo.
7. Premere di nuovo SET/CLR per
confermare la selezione. L'avvi‐
satore acustico suona due volte
per indicare che il ricevitore è in
modalità riapprendimento.
8. Iniziare con la ruota anteriore lato
sinistro.
9. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico,
vicino allo stelo della valvola.
Quindi premere il pulsante per
attivare il sensore del sistema di
pressione dei pneumatici. Un
avvisatore acustico suona confer‐
mando che il codice identificativo
del sensore è stato accoppiato a
questa posizione della ruota.
10. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 9.
11. Procedere con la ruota posteriore
lato destro e ripetere la procedura
della Fase 9.
12. Procedere con la ruota posteriore
sinistra e ripetere la procedura
della Fase 9. L'avvisatore
acustico suona due volte per indi‐ care che il codice identificativo del
sensore è stato abbinato allo
pneumatico posteriore sinistro e
che il processo di abbinamento
dei sensori di pressione pneuma‐
tici non è più attivo.
13. Disinserire l'accensione.

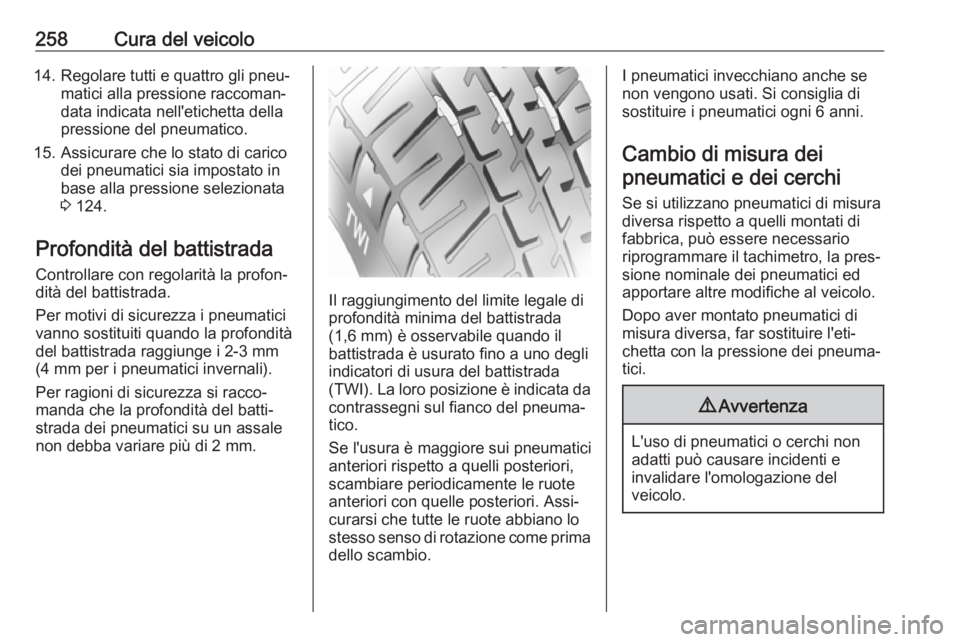

258Cura del veicolo14. Regolare tutti e quattro gli pneu‐matici alla pressione raccoman‐
data indicata nell'etichetta della pressione del pneumatico.
15. Assicurare che lo stato di carico dei pneumatici sia impostato in
base alla pressione selezionata
3 124.
Profondità del battistrada
Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non debba variare più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il
battistrada è usurato fino a uno degli
indicatori di usura del battistrada
(TWI). La loro posizione è indicata da contrassegni sul fianco del pneuma‐
tico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐ curarsi che tutte le ruote abbiano lo
stesso senso di rotazione come prima
dello scambio.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di
sostituire i pneumatici ogni 6 anni.
Cambio di misura deipneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di
fabbrica, può essere necessario
riprogrammare il tachimetro, la pres‐
sione nominale dei pneumatici ed
apportare altre modifiche al veicolo.
Dopo aver montato pneumatici di
misura diversa, far sostituire l'eti‐
chetta con la pressione dei pneuma‐
tici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e
invalidare l'omologazione del
veicolo.
