OPEL ZAFIRA C 2017.25 Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine249
2. Võtta välja rattavõti; paigaldadatagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter paikneb kindalaekas.3. Mõnel versioonil võib olla sõiduki tungraua paigaldamiskoht
kaetud. Tõmmake kate külje
poole välja.
4. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.
5. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.

250Sõiduki hooldamine
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
6. Keerata rattamutrid lahti. 7. Vahetada ratas. Varuratas 3 251
8. Keerata rattamutrid kinni. 9. Langetage sõiduk ja eemaldage tungraud.
10. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
11. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
12. Paigaldage sõiduki tungraua paigaldamiskohale kate.
13. Pange asendatud ratas 3 251,
sõiduki tööriistad 3 238 ja
vargamutrite adapter 3 67 tagasi
sõidukisse.
14. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.Tõsteplatvormi tõsteasend
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.
Tõstuki eesmise käpa asend kere all.

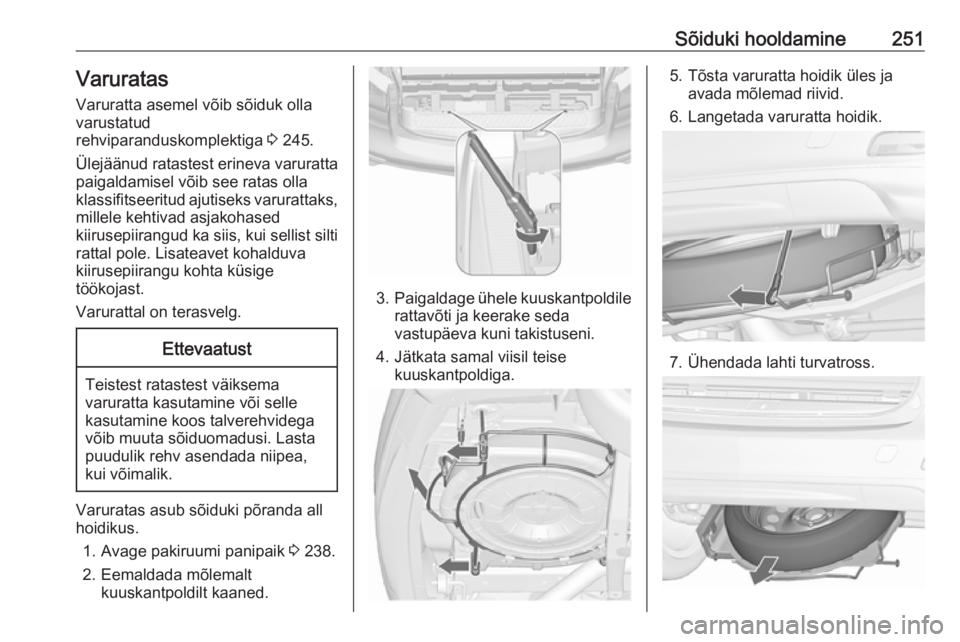

Sõiduki hooldamine251Varuratas
Varuratta asemel võib sõiduk olla varustatud
rehviparanduskomplektiga 3 245.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub sõiduki põranda all
hoidikus.
1. Avage pakiruumi panipaik 3 238.
2. Eemaldada mõlemalt kuuskantpoldilt kaaned.
3.Paigaldage ühele kuuskantpoldile
rattavõti ja keerake seda
vastupäeva kuni takistuseni.
4. Jätkata samal viisil teise kuuskantpoldiga.
5. Tõsta varuratta hoidik üles jaavada mõlemad riivid.
6. Langetada varuratta hoidik.
7. Ühendada lahti turvatross.

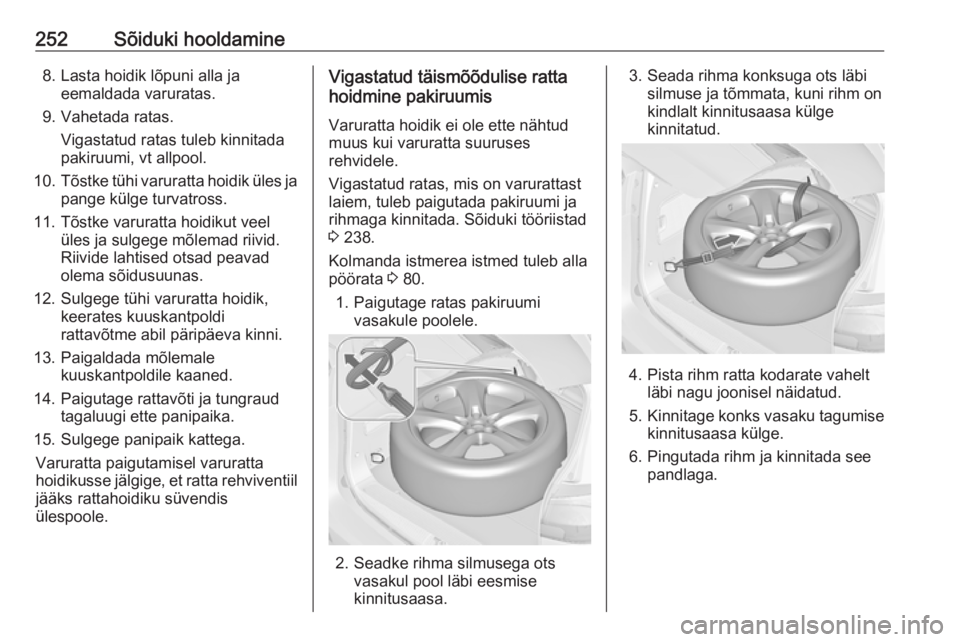

252Sõiduki hooldamine8. Lasta hoidik lõpuni alla jaeemaldada varuratas.
9. Vahetada ratas. Vigastatud ratas tuleb kinnitada
pakiruumi, vt allpool.
10. Tõstke tühi varuratta hoidik üles ja
pange külge turvatross.
11. Tõstke varuratta hoidikut veel üles ja sulgege mõlemad riivid.
Riivide lahtised otsad peavad
olema sõidusuunas.
12. Sulgege tühi varuratta hoidik, keerates kuuskantpoldi
rattavõtme abil päripäeva kinni.
13. Paigaldada mõlemale kuuskantpoldile kaaned.
14. Paigutage rattavõti ja tungraud tagaluugi ette panipaika.
15. Sulgege panipaik kattega. Varuratta paigutamisel varuratta
hoidikusse jälgige, et ratta rehviventiil jääks rattahoidiku süvendis
ülespoole.Vigastatud täismõõdulise ratta
hoidmine pakiruumis
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.
Vigastatud ratas, mis on varurattast
laiem, tuleb paigutada pakiruumi ja
rihmaga kinnitada. Sõiduki tööriistad
3 238.
Kolmanda istmerea istmed tuleb alla
pöörata 3 80.
1. Paigutage ratas pakiruumi vasakule poolele.
2. Seadke rihma silmusega otsvasakul pool läbi eesmise
kinnitusaasa.
3. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.
4. Pista rihm ratta kodarate vahelt läbi nagu joonisel näidatud.
5. Kinnitage konks vasaku tagumise
kinnitusaasa külge.
6. Pingutada rihm ja kinnitada see pandlaga.

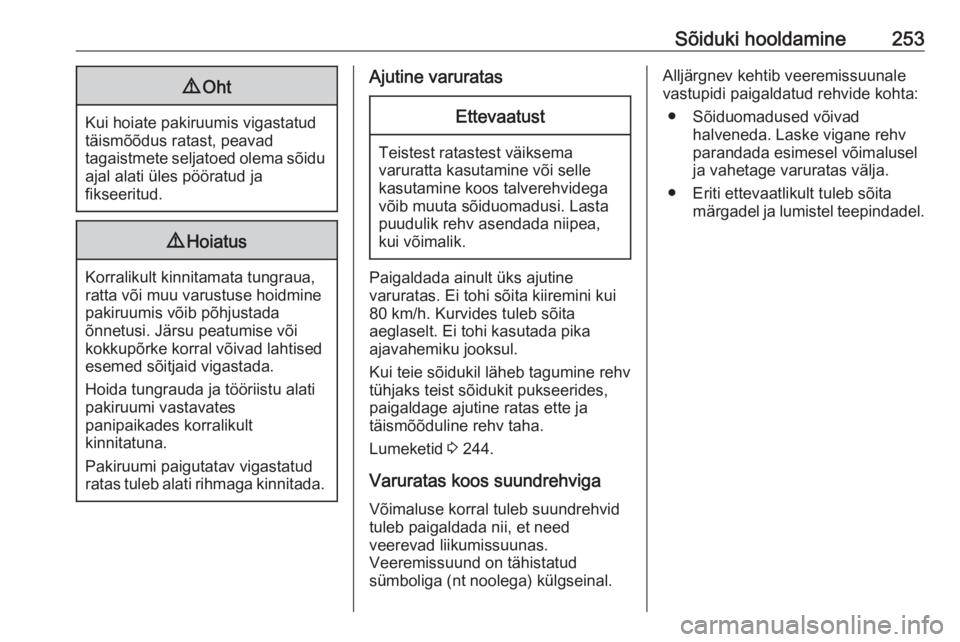

Sõiduki hooldamine2539Oht
Kui hoiate pakiruumis vigastatud
täismõõdus ratast, peavad
tagaistmete seljatoed olema sõidu
ajal alati üles pööratud ja
fikseeritud.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungrauda ja tööriistu alati
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Pakiruumi paigutatav vigastatud
ratas tuleb alati rihmaga kinnitada.
Ajutine varuratasEttevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.
Kui teie sõidukil läheb tagumine rehv
tühjaks teist sõidukit pukseerides,
paigaldage ajutine ratas ette ja
täismõõduline rehv taha.
Lumeketid 3 244.
Varuratas koos suundrehviga Võimaluse korral tuleb suundrehvid
tuleb paigaldada nii, et need
veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Alljärgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.

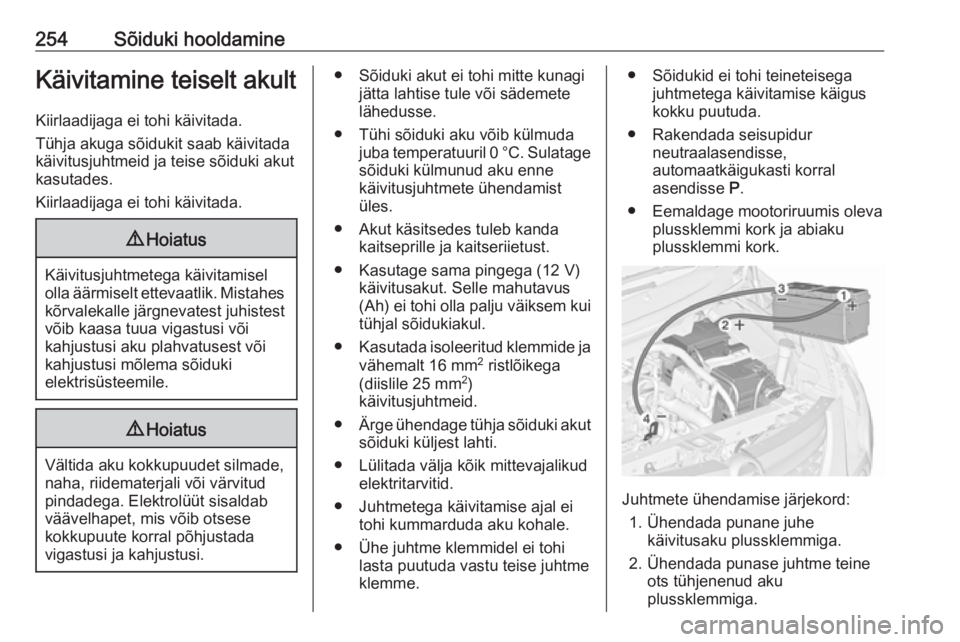

254Sõiduki hooldamineKäivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.
Kiirlaadijaga ei tohi käivitada.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistestvõib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
● Sõiduki akut ei tohi mitte kunagi jätta lahtise tule või sädemete
lähedusse.
● Tühi sõiduki aku võib külmuda juba temperatuuril 0 °C. Sulatage
sõiduki külmunud aku enne
käivitusjuhtmete ühendamist üles.
● Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
● Kasutage sama pingega (12 V) käivitusakut. Selle mahutavus
(Ah) ei tohi olla palju väiksem kui tühjal sõidukiakul.
● Kasutada isoleeritud klemmide ja
vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
)
käivitusjuhtmeid.
● Ärge ühendage tühja sõiduki akut
sõiduki küljest lahti.
● Lülitada välja kõik mittevajalikud elektritarvitid.
● Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
● Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.● Sõidukid ei tohi teineteisega juhtmetega käivitamise käigus
kokku puutuda.
● Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
● Eemaldage mootoriruumis oleva plussklemmi kork ja abiaku
plussklemmi kork.
Juhtmete ühendamise järjekord:
1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku
plussklemmiga.

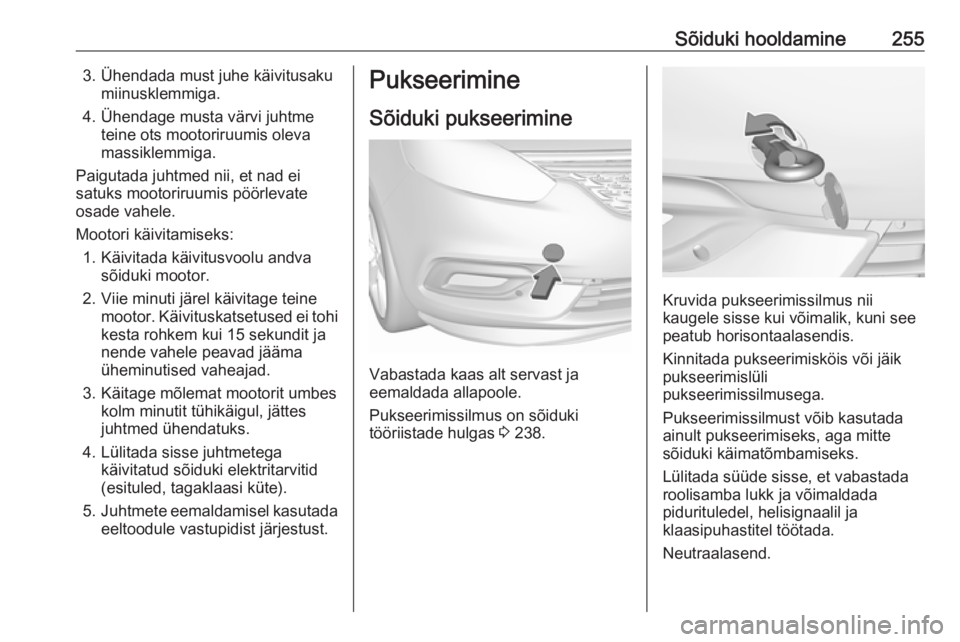

Sõiduki hooldamine2553. Ühendada must juhe käivitusakumiinusklemmiga.
4. Ühendage musta värvi juhtme teine ots mootoriruumis oleva
massiklemmiga.
Paigutada juhtmed nii, et nad ei
satuks mootoriruumis pöörlevate
osade vahele.
Mootori käivitamiseks: 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. Viie minuti järel käivitage teine mootor. Käivituskatsetused ei tohi
kesta rohkem kui 15 sekundit ja nende vahele peavad jääma
üheminutised vaheajad.
3. Käitage mõlemat mootorit umbes kolm minutit tühikäigul, jättes
juhtmed ühendatuks.
4. Lülitada sisse juhtmetega käivitatud sõiduki elektritarvitid
(esituled, tagaklaasi küte).
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.Pukseerimine
Sõiduki pukseerimine
Vabastada kaas alt servast ja
eemaldada allapoole.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 238.
Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Neutraalasend.

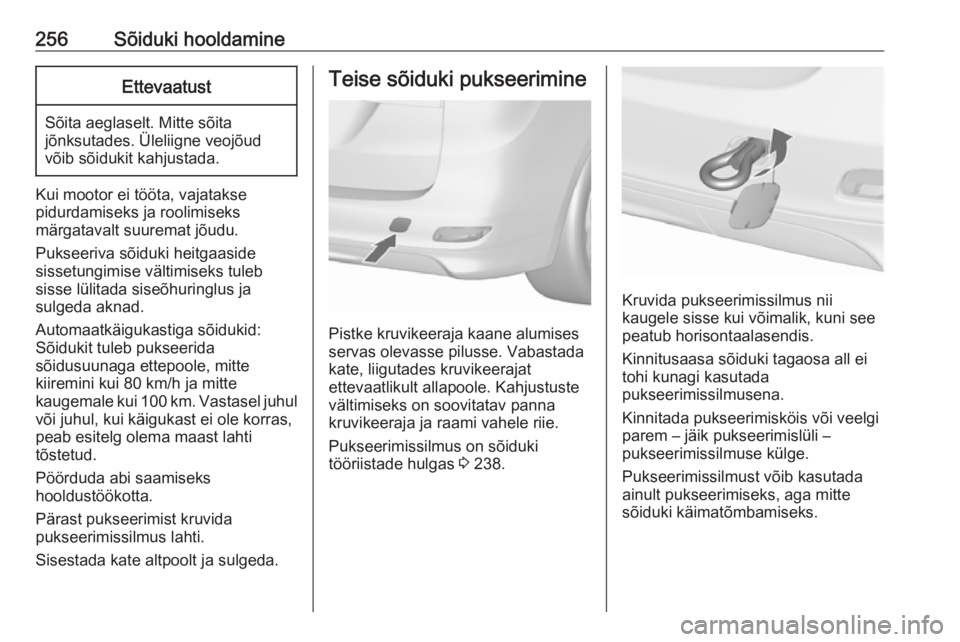

256Sõiduki hooldamineEttevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus ja
sulgeda aknad.
Automaatkäigukastiga sõidukid:
Sõidukit tuleb pukseerida
sõidusuunaga ettepoole, mitte
kiiremini kui 80 km/h ja mitte
kaugemale kui 100 km. Vastasel juhul
või juhul, kui käigukast ei ole korras,
peab esitelg olema maast lahti
tõstetud.
Pöörduda abi saamiseks
hooldustöökotta.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.
Sisestada kate altpoolt ja sulgeda.
Teise sõiduki pukseerimine
Pistke kruvikeeraja kaane alumises
servas olevasse pilusse. Vabastada
kate, liigutades kruvikeerajat
ettevaatlikult allapoole. Kahjustuste
vältimiseks on soovitatav panna
kruvikeeraja ja raami vahele riie.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 238.
Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitusaasa sõiduki tagaosa all ei
tohi kunagi kasutada
pukseerimissilmusena.
Kinnitada pukseerimisköis või veelgi
parem – jäik pukseerimislüli –
pukseerimissilmuse külge.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.

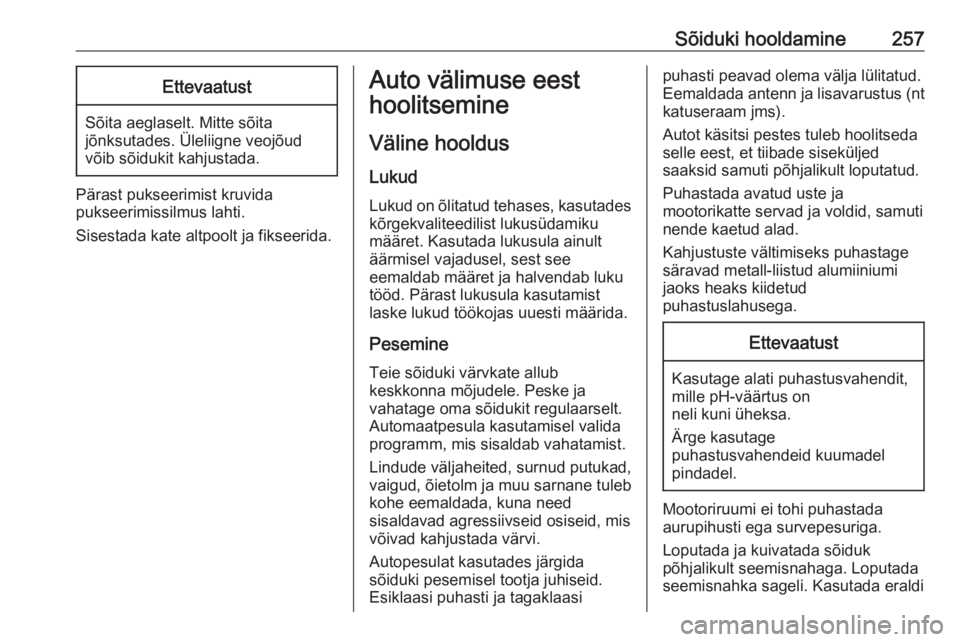

Sõiduki hooldamine257Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.
Sisestada kate altpoolt ja fikseerida.
Auto välimuse eest
hoolitsemine
Väline hooldus
Lukud
Lukud on õlitatud tehases, kasutades kõrgekvaliteedilist lukusüdamiku
määret. Kasutada lukusula ainult
äärmisel vajadusel, sest see
eemaldab määret ja halvendab luku
tööd. Pärast lukusula kasutamist
laske lukud töökojas uuesti määrida.
Pesemine
Teie sõiduki värvkate allub
keskkonna mõjudele. Peske ja
vahatage oma sõidukit regulaarselt.
Automaatpesula kasutamisel valida programm, mis sisaldab vahatamist.
Lindude väljaheited, surnud putukad, vaigud, õietolm ja muu sarnane tuleb
kohe eemaldada, kuna need
sisaldavad agressiivseid osiseid, mis
võivad kahjustada värvi.
Autopesulat kasutades järgida
sõiduki pesemisel tootja juhiseid.
Esiklaasi puhasti ja tagaklaasipuhasti peavad olema välja lülitatud.
Eemaldada antenn ja lisavarustus (nt
katuseraam jms).
Autot käsitsi pestes tuleb hoolitseda
selle eest, et tiibade siseküljed
saaksid samuti põhjalikult loputatud.
Puhastada avatud uste ja
mootorikatte servad ja voldid, samuti
nende kaetud alad.
Kahjustuste vältimiseks puhastage
säravad metall-liistud alumiiniumi
jaoks heaks kiidetud
puhastuslahusega.Ettevaatust
Kasutage alati puhastusvahendit,
mille pH-väärtus on
neli kuni üheksa.
Ärge kasutage
puhastusvahendeid kuumadel
pindadel.
Mootoriruumi ei tohi puhastada
aurupihusti ega survepesuriga.
Loputada ja kuivatada sõiduk
põhjalikult seemisnahaga. Loputada
seemisnahka sageli. Kasutada eraldi

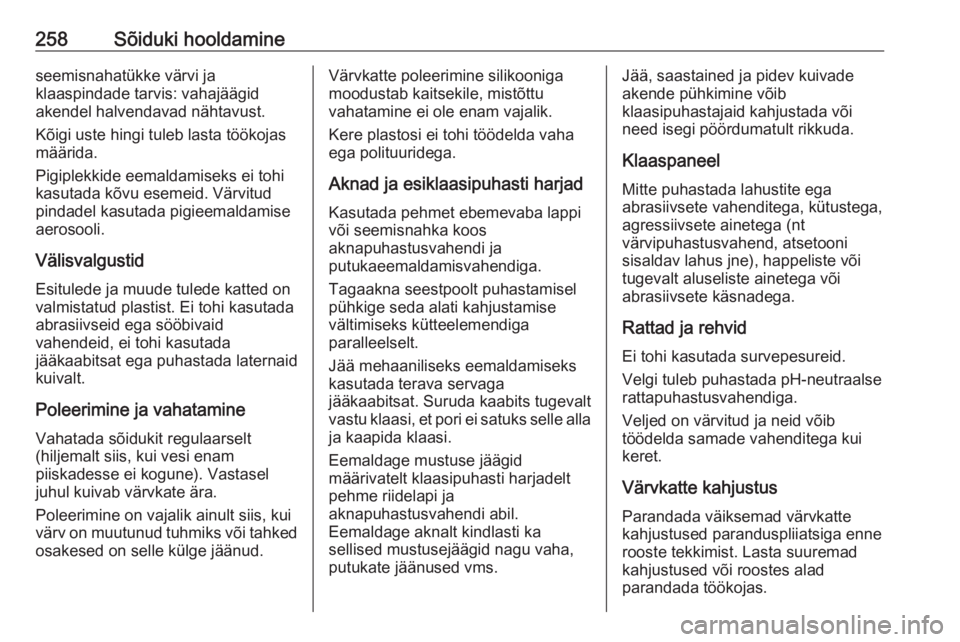

258Sõiduki hooldamineseemisnahatükke värvi ja
klaaspindade tarvis: vahajäägid
akendel halvendavad nähtavust.
Kõigi uste hingi tuleb lasta töökojas
määrida.
Pigiplekkide eemaldamiseks ei tohi
kasutada kõvu esemeid. Värvitud
pindadel kasutada pigieemaldamise
aerosooli.
Välisvalgustid Esitulede ja muude tulede katted on
valmistatud plastist. Ei tohi kasutada
abrasiivseid ega sööbivaid
vahendeid, ei tohi kasutada
jääkaabitsat ega puhastada laternaid
kuivalt.
Poleerimine ja vahatamine Vahatada sõidukit regulaarselt
(hiljemalt siis, kui vesi enam
piiskadesse ei kogune). Vastasel
juhul kuivab värvkate ära.
Poleerimine on vajalik ainult siis, kui
värv on muutunud tuhmiks või tahked
osakesed on selle külge jäänud.Värvkatte poleerimine silikoonigamoodustab kaitsekile, mistõttu
vahatamine ei ole enam vajalik.
Kere plastosi ei tohi töödelda vaha
ega polituuridega.
Aknad ja esiklaasipuhasti harjadKasutada pehmet ebemevaba lappi
või seemisnahka koos
aknapuhastusvahendi ja
putukaeemaldamisvahendiga.
Tagaakna seestpoolt puhastamisel
pühkige seda alati kahjustamise
vältimiseks kütteelemendiga
paralleelselt.
Jää mehaaniliseks eemaldamiseks
kasutada terava servaga
jääkaabitsat. Suruda kaabits tugevalt
vastu klaasi, et pori ei satuks selle alla
ja kaapida klaasi.
Eemaldage mustuse jäägid
määrivatelt klaasipuhasti harjadelt
pehme riidelapi ja
aknapuhastusvahendi abil.
Eemaldage aknalt kindlasti ka
sellised mustusejäägid nagu vaha, putukate jäänused vms.Jää, saastained ja pidev kuivade
akende pühkimine võib
klaasipuhastajaid kahjustada või
need isegi pöördumatult rikkuda.
Klaaspaneel Mitte puhastada lahustite ega
abrasiivsete vahenditega, kütustega,
agressiivsete ainetega (nt
värvipuhastusvahend, atsetooni
sisaldav lahus jne), happeliste või
tugevalt aluseliste ainetega või
abrasiivsete käsnadega.
Rattad ja rehvid Ei tohi kasutada survepesureid.
Velgi tuleb puhastada pH-neutraalse
rattapuhastusvahendiga.
Veljed on värvitud ja neid võib
töödelda samade vahenditega kui
keret.
Värvkatte kahjustus Parandada väiksemad värvkatte
kahjustused paranduspliiatsiga enne
rooste tekkimist. Lasta suuremad
kahjustused või roostes alad
parandada töökojas.
