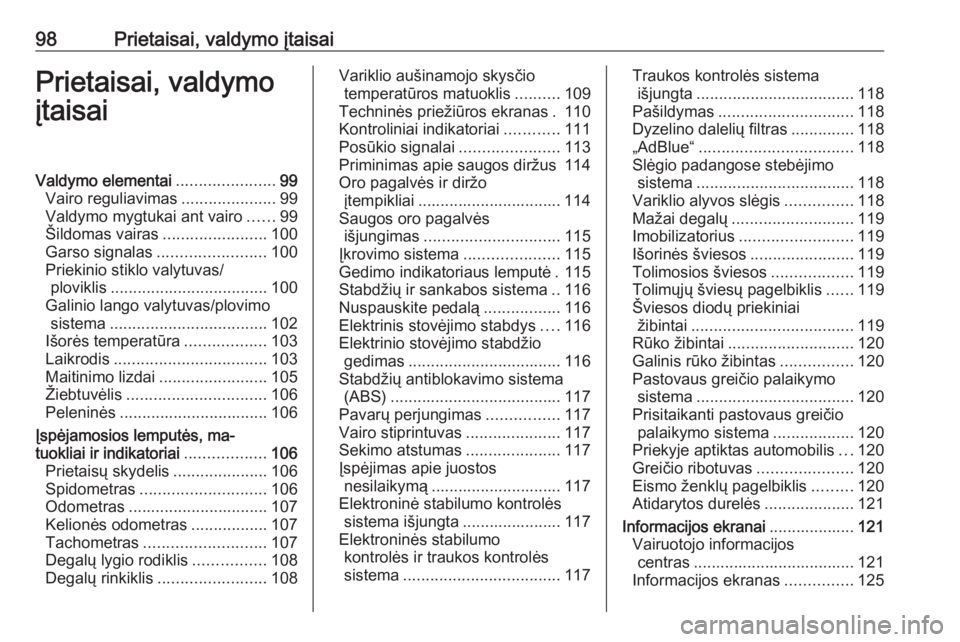

98Prietaisai, valdymo įtaisaiPrietaisai, valdymo
įtaisaiValdymo elementai ......................99
Vairo reguliavimas .....................99
Valdymo mygtukai ant vairo ......99
Šildomas vairas .......................100
Garso signalas ........................ 100
Priekinio stiklo valytuvas/ ploviklis ................................... 100
Galinio lango valytuvas/plovimo sistema ................................... 102
Išorės temperatūra ..................103
Laikrodis .................................. 103
Maitinimo lizdai ........................105
Žiebtuvėlis ............................... 106
Peleninės ................................. 106
Įspėjamosios lemputės, ma‐
tuokliai ir indikatoriai ..................106
Prietaisų skydelis .....................106
Spidometras ............................ 106
Odometras ............................... 107
Kelionės odometras .................107
Tachometras ........................... 107
Degalų lygio rodiklis ................108
Degalų rinkiklis ........................ 108Variklio aušinamojo skysčio
temperatūros matuoklis ..........109
Techninės priežiūros ekranas . 110
Kontroliniai indikatoriai ............111
Posūkio signalai ......................113
Priminimas apie saugos diržus 114
Oro pagalvės ir diržo įtempikliai ................................ 114
Saugos oro pagalvės išjungimas .............................. 115
Įkrovimo sistema .....................115
Gedimo indikatoriaus lemputė . 115
Stabdžių ir sankabos sistema ..116
Nuspauskite pedalą .................116
Elektrinis stovėjimo stabdys ....116
Elektrinio stovėjimo stabdžio gedimas .................................. 116
Stabdžių antiblokavimo sistema (ABS) ...................................... 117
Pavarų perjungimas ................117
Vairo stiprintuvas .....................117
Sekimo atstumas .....................117
Įspėjimas apie juostos nesilaikymą ............................. 117
Elektroninė stabilumo kontrolės sistema išjungta ...................... 117
Elektroninės stabilumo kontrolės ir traukos kontrolės
sistema ................................... 117Traukos kontrolės sistema
išjungta ................................... 118
Pašildymas .............................. 118
Dyzelino dalelių filtras ..............118
„AdBlue“ .................................. 118
Slėgio padangose stebėjimo sistema ................................... 118
Variklio alyvos slėgis ...............118
Mažai degalų ........................... 119
Imobilizatorius ......................... 119
Išorinės šviesos .......................119
Tolimosios šviesos ..................119
Tolimųjų šviesų pagelbiklis ......119
Šviesos diodų priekiniai žibintai .................................... 119
Rūko žibintai ............................ 120
Galinis rūko žibintas ................120
Pastovaus greičio palaikymo sistema ................................... 120
Prisitaikanti pastovaus greičio palaikymo sistema ..................120
Priekyje aptiktas automobilis ...120
Greičio ribotuvas .....................120
Eismo ženklų pagelbiklis .........120
Atidarytos durelės ....................121
Informacijos ekranai ...................121
Vairuotojo informacijos centras .................................... 121
Informacijos ekranas ...............125

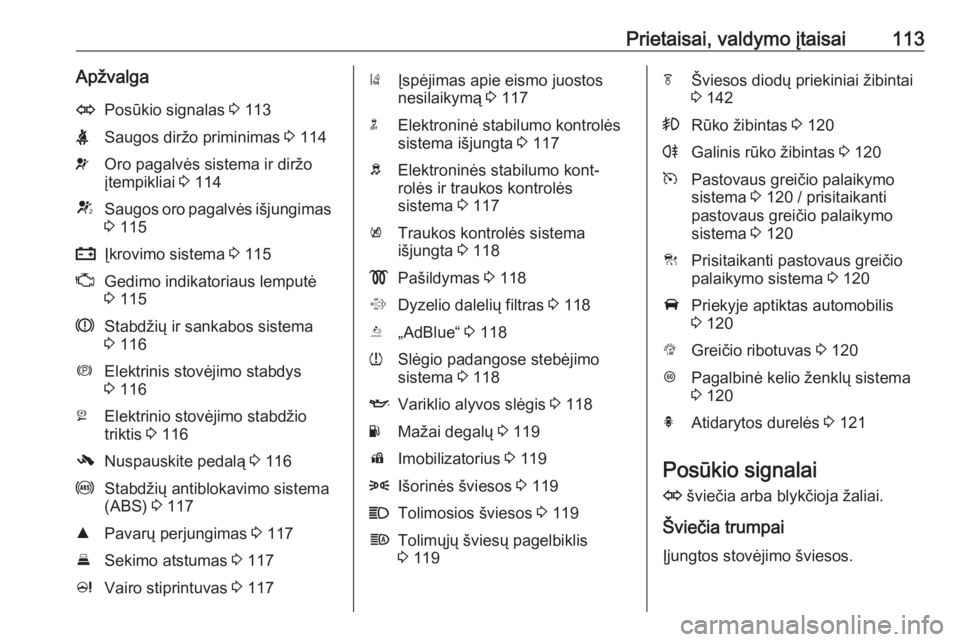

Prietaisai, valdymo įtaisai113ApžvalgaOPosūkio signalas 3 113XSaugos diržo priminimas 3 114vOro pagalvės sistema ir diržo
įtempikliai 3 114VSaugos oro pagalvės išjungimas
3 115pĮkrovimo sistema 3 115ZGedimo indikatoriaus lemputė
3 115RStabdžių ir sankabos sistema
3 116mElektrinis stovėjimo stabdys
3 116jElektrinio stovėjimo stabdžio
triktis 3 116-Nuspauskite pedalą 3 116uStabdžių antiblokavimo sistema
(ABS) 3 117RPavarų perjungimas 3 117ESekimo atstumas 3 117cVairo stiprintuvas 3 117)Įspėjimas apie eismo juostos
nesilaikymą 3 117nElektroninė stabilumo kontrolės
sistema išjungta 3 117bElektroninės stabilumo kont‐
rolės ir traukos kontrolės
sistema 3 117kTraukos kontrolės sistema
išjungta 3 118!Pašildymas 3 118%Dyzelio dalelių filtras 3 118Y„AdBlue“ 3 118wSlėgio padangose stebėjimo
sistema 3 118IVariklio alyvos slėgis 3 118YMažai degalų 3 119dImobilizatorius 3 1198Išorinės šviesos 3 119CTolimosios šviesos 3 119fTolimųjų šviesų pagelbiklis
3 119fŠviesos diodų priekiniai žibintai
3 142>Rūko žibintas 3 120rGalinis rūko žibintas 3 120mPastovaus greičio palaikymo
sistema 3 120 / prisitaikanti
pastovaus greičio palaikymo
sistema 3 120CPrisitaikanti pastovaus greičio
palaikymo sistema 3 120APriekyje aptiktas automobilis
3 120LGreičio ribotuvas 3 120LPagalbinė kelio ženklų sistema
3 120hAtidarytos durelės 3 121
Posūkio signalai
O šviečia arba blykčioja žaliai.
Šviečia trumpai
Įjungtos stovėjimo šviesos.

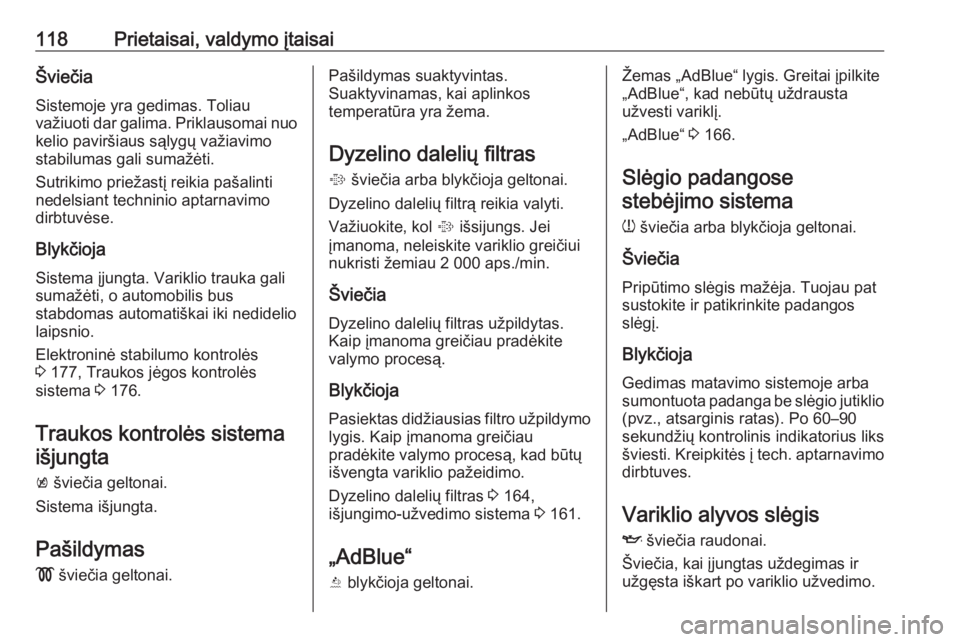

118Prietaisai, valdymo įtaisaiŠviečiaSistemoje yra gedimas. Toliauvažiuoti dar galima. Priklausomai nuo kelio paviršiaus sąlygų važiavimo
stabilumas gali sumažėti.
Sutrikimo priežastį reikia pašalinti nedelsiant techninio aptarnavimo
dirbtuvėse.
Blykčioja Sistema įjungta. Variklio trauka gali
sumažėti, o automobilis bus
stabdomas automatiškai iki nedidelio
laipsnio.
Elektroninė stabilumo kontrolės
3 177, Traukos jėgos kontrolės
sistema 3 176.
Traukos kontrolės sistema išjungta
k šviečia geltonai.
Sistema išjungta.
Pašildymas
! šviečia geltonai.Pašildymas suaktyvintas.
Suaktyvinamas, kai aplinkos
temperatūra yra žema.
Dyzelino dalelių filtras
% šviečia arba blykčioja geltonai.
Dyzelino dalelių filtrą reikia valyti.
Važiuokite, kol % išsijungs. Jei
įmanoma, neleiskite variklio greičiui nukristi žemiau 2 000 aps./min.
Šviečia Dyzelino dalelių filtras užpildytas.
Kaip įmanoma greičiau pradėkite
valymo procesą.
Blykčioja Pasiektas didžiausias filtro užpildymo lygis. Kaip įmanoma greičiau
pradėkite valymo procesą, kad būtų
išvengta variklio pažeidimo.
Dyzelino dalelių filtras 3 164,
išjungimo-užvedimo sistema 3 161.
„AdBlue“ Y blykčioja geltonai.Žemas „AdBlue“ lygis. Greitai įpilkite
„AdBlue“, kad nebūtų uždrausta
užvesti variklį.
„AdBlue“ 3 166.
Slėgio padangose
stebėjimo sistema
w šviečia arba blykčioja geltonai.
Šviečia Pripūtimo slėgis mažėja. Tuojau pat
sustokite ir patikrinkite padangos
slėgį.
Blykčioja
Gedimas matavimo sistemoje arba sumontuota padanga be slėgio jutiklio (pvz., atsarginis ratas). Po 60–90
sekundžių kontrolinis indikatorius liks šviesti. Kreipkitės į tech. aptarnavimo dirbtuves.
Variklio alyvos slėgis I šviečia raudonai.
Šviečia, kai įjungtas uždegimas ir
užgęsta iškart po variklio užvedimo.

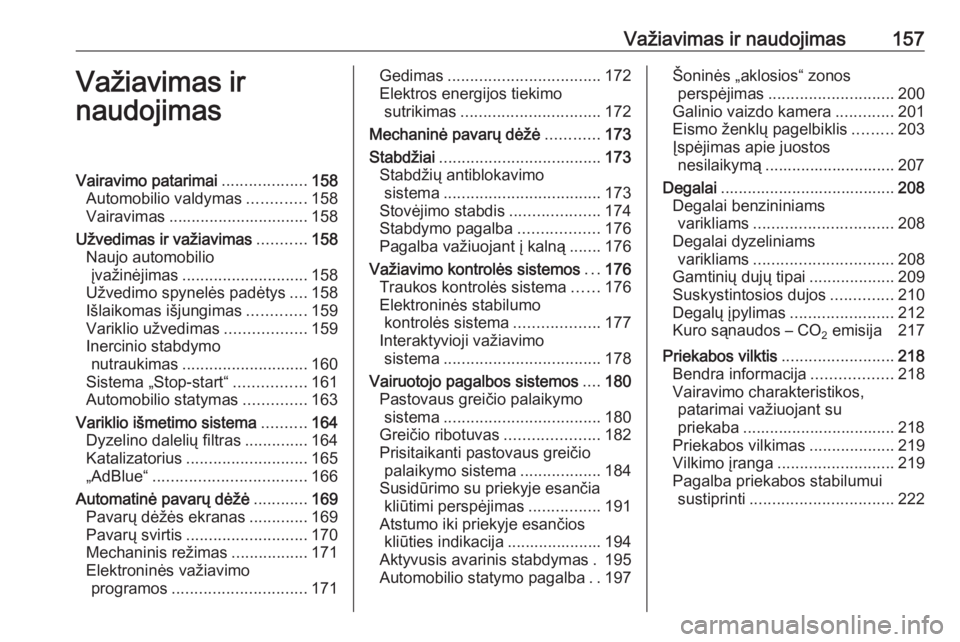

Važiavimas ir naudojimas157Važiavimas ir
naudojimasVairavimo patarimai ...................158
Automobilio valdymas .............158
Vairavimas ............................... 158
Užvedimas ir važiavimas ...........158
Naujo automobilio įvažinėjimas ............................ 158
Užvedimo spynelės padėtys ....158
Išlaikomas išjungimas .............159
Variklio užvedimas ..................159
Inercinio stabdymo nutraukimas ............................ 160
Sistema „Stop-start“ ................161
Automobilio statymas ..............163
Variklio išmetimo sistema ..........164
Dyzelino dalelių filtras ..............164
Katalizatorius ........................... 165
„AdBlue“ .................................. 166
Automatinė pavarų dėžė ............169
Pavarų dėžės ekranas .............169
Pavarų svirtis ........................... 170
Mechaninis režimas .................171
Elektroninės važiavimo programos .............................. 171Gedimas.................................. 172
Elektros energijos tiekimo sutrikimas ............................... 172
Mechaninė pavarų dėžė ............173
Stabdžiai .................................... 173
Stabdžių antiblokavimo sistema ................................... 173
Stovėjimo stabdis ....................174
Stabdymo pagalba ..................176
Pagalba važiuojant į kalną .......176
Važiavimo kontrolės sistemos ...176
Traukos kontrolės sistema ......176
Elektroninės stabilumo kontrolės sistema ...................177
Interaktyvioji važiavimo sistema ................................... 178
Vairuotojo pagalbos sistemos ....180
Pastovaus greičio palaikymo sistema ................................... 180
Greičio ribotuvas .....................182
Prisitaikanti pastovaus greičio palaikymo sistema ..................184
Susidūrimo su priekyje esančia kliūtimi perspėjimas ................191
Atstumo iki priekyje esančios
kliūties indikacija ..................... 194
Aktyvusis avarinis stabdymas . 195
Automobilio statymo pagalba ..197Šoninės „aklosios“ zonos
perspėjimas ............................ 200
Galinio vaizdo kamera .............201
Eismo ženklų pagelbiklis .........203
Įspėjimas apie juostos nesilaikymą ............................. 207
Degalai ....................................... 208
Degalai benzininiams varikliams ............................... 208
Degalai dyzeliniams varikliams ............................... 208
Gamtinių dujų tipai ...................209
Suskystintosios dujos ..............210
Degalų įpylimas .......................212
Kuro sąnaudos – CO 2 emisija 217
Priekabos vilktis .........................218
Bendra informacija ..................218
Vairavimo charakteristikos, patarimai važiuojant su
priekaba .................................. 218
Priekabos vilkimas ...................219
Vilkimo įranga .......................... 219
Pagalba priekabos stabilumui sustiprinti ................................ 222

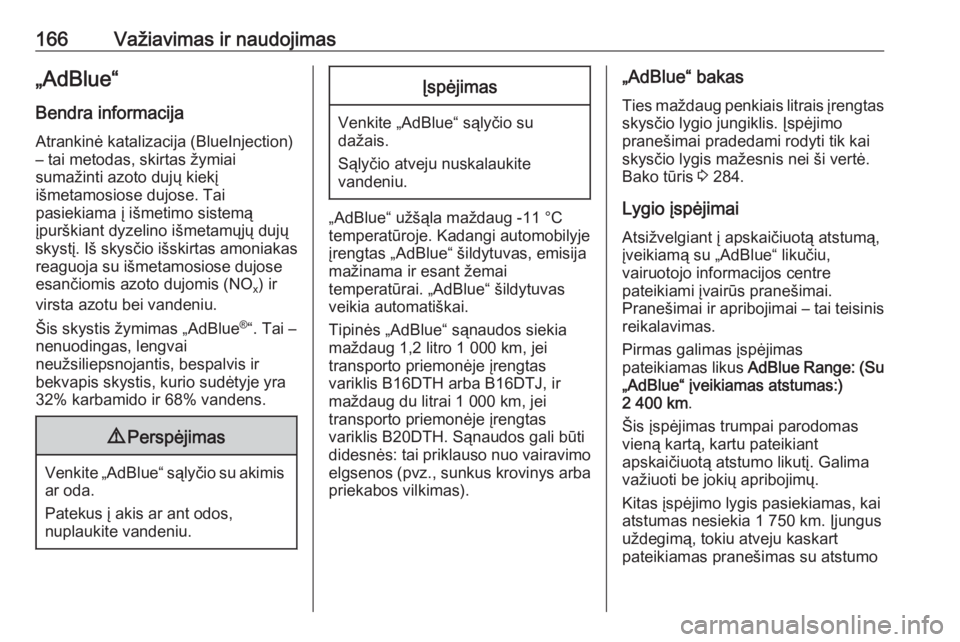

166Važiavimas ir naudojimas„AdBlue“
Bendra informacija
Atrankinė katalizacija (BlueInjection)
– tai metodas, skirtas žymiai
sumažinti azoto dujų kiekį
išmetamosiose dujose. Tai
pasiekiama į išmetimo sistemą
įpurškiant dyzelino išmetamųjų dujų
skystį. Iš skysčio išskirtas amoniakas reaguoja su išmetamosiose dujose
esančiomis azoto dujomis (NO x) ir
virsta azotu bei vandeniu.
Šis skystis žymimas „AdBlue ®
“. Tai –
nenuodingas, lengvai
neužsiliepsnojantis, bespalvis ir
bekvapis skystis, kurio sudėtyje yra 32% karbamido ir 68% vandens.9 Perspėjimas
Venkite „AdBlue“ sąlyčio su akimis
ar oda.
Patekus į akis ar ant odos,
nuplaukite vandeniu.
Įspėjimas
Venkite „AdBlue“ sąlyčio su
dažais.
Sąlyčio atveju nuskalaukite
vandeniu.
„AdBlue“ užšąla maždaug -11 °C
temperatūroje. Kadangi automobilyje
įrengtas „AdBlue“ šildytuvas, emisija
mažinama ir esant žemai
temperatūrai. „AdBlue“ šildytuvas
veikia automatiškai.
Tipinės „AdBlue“ sąnaudos siekia
maždaug 1,2 litro 1 000 km, jei
transporto priemonėje įrengtas
variklis B16DTH arba B16DTJ, ir
maždaug du litrai 1 000 km, jei
transporto priemonėje įrengtas
variklis B20DTH. Sąnaudos gali būti
didesnės: tai priklauso nuo vairavimo elgsenos (pvz., sunkus krovinys arba
priekabos vilkimas).
„AdBlue“ bakas
Ties maždaug penkiais litrais įrengtas skysčio lygio jungiklis. Įspėjimo
pranešimai pradedami rodyti tik kai
skysčio lygis mažesnis nei ši vertė.
Bako tūris 3 284.
Lygio įspėjimai
Atsižvelgiant į apskaičiuotą atstumą,
įveikiamą su „AdBlue“ likučiu,
vairuotojo informacijos centre
pateikiami įvairūs pranešimai.
Pranešimai ir apribojimai – tai teisinis reikalavimas.
Pirmas galimas įspėjimas
pateikiamas likus AdBlue Range: (Su
„AdBlue“ įveikiamas atstumas:)
2 400 km .
Šis įspėjimas trumpai parodomas
vieną kartą, kartu pateikiant
apskaičiuotą atstumo likutį. Galima
važiuoti be jokių apribojimų.
Kitas įspėjimo lygis pasiekiamas, kai atstumas nesiekia 1 750 km. Įjungus
uždegimą, tokiu atveju kaskart
pateikiamas pranešimas su atstumo

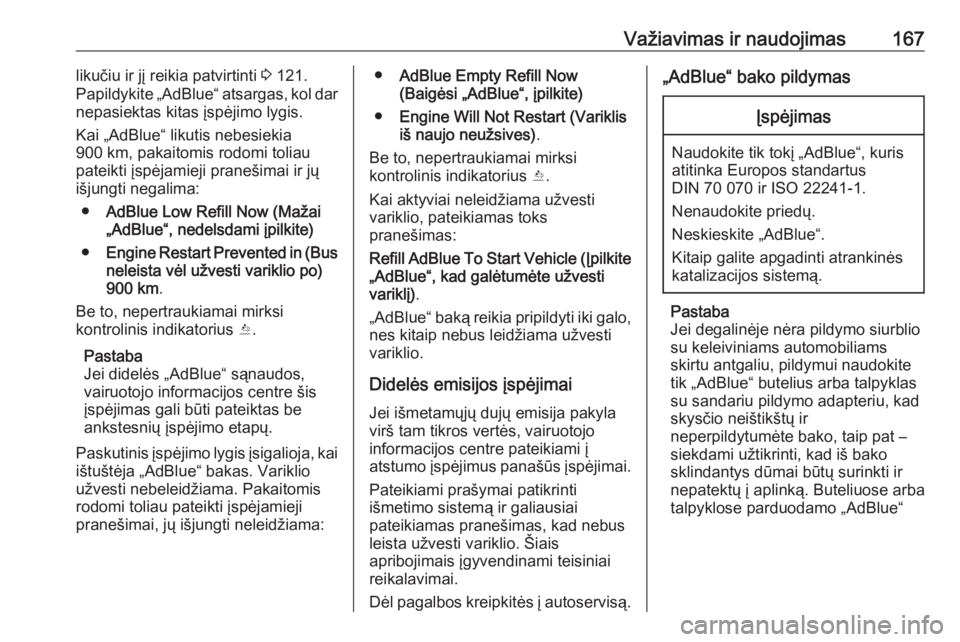

Važiavimas ir naudojimas167likučiu ir jį reikia patvirtinti 3 121.
Papildykite „AdBlue“ atsargas, kol dar
nepasiektas kitas įspėjimo lygis.
Kai „AdBlue“ likutis nebesiekia
900 km, pakaitomis rodomi toliau
pateikti įspėjamieji pranešimai ir jų
išjungti negalima:
● AdBlue Low Refill Now (Mažai
„AdBlue“, nedelsdami įpilkite)
● Engine Restart Prevented in (Bus
neleista vėl užvesti variklio po)
900 km .
Be to, nepertraukiamai mirksi
kontrolinis indikatorius Y.
Pastaba
Jei didelės „AdBlue“ sąnaudos,
vairuotojo informacijos centre šis
įspėjimas gali būti pateiktas be
ankstesnių įspėjimo etapų.
Paskutinis įspėjimo lygis įsigalioja, kai
ištuštėja „AdBlue“ bakas. Variklio užvesti nebeleidžiama. Pakaitomis
rodomi toliau pateikti įspėjamieji
pranešimai, jų išjungti neleidžiama:● AdBlue Empty Refill Now
(Baigėsi „AdBlue“, įpilkite)
● Engine Will Not Restart (Variklis
iš naujo neužsives) .
Be to, nepertraukiamai mirksi
kontrolinis indikatorius Y.
Kai aktyviai neleidžiama užvesti
variklio, pateikiamas toks
pranešimas:
Refill AdBlue To Start Vehicle (Įpilkite
„AdBlue“, kad galėtumėte užvesti
variklį) .
„AdBlue“ baką reikia pripildyti iki galo, nes kitaip nebus leidžiama užvesti
variklio.
Didelės emisijos įspėjimai
Jei išmetamųjų dujų emisija pakyla
virš tam tikros vertės, vairuotojo
informacijos centre pateikiami į
atstumo įspėjimus panašūs įspėjimai.
Pateikiami prašymai patikrinti
išmetimo sistemą ir galiausiai
pateikiamas pranešimas, kad nebus
leista užvesti variklio. Šiais
apribojimais įgyvendinami teisiniai
reikalavimai.
Dėl pagalbos kreipkitės į autoservisą.„AdBlue“ bako pildymasĮspėjimas
Naudokite tik tokį „AdBlue“, kuris
atitinka Europos standartus
DIN 70 070 ir ISO 22241-1.
Nenaudokite priedų.
Neskieskite „AdBlue“.
Kitaip galite apgadinti atrankinės
katalizacijos sistemą.
Pastaba
Jei degalinėje nėra pildymo siurblio
su keleiviniams automobiliams
skirtu antgaliu, pildymui naudokite
tik „AdBlue“ butelius arba talpyklas
su sandariu pildymo adapteriu, kad
skysčio neištikštų ir
neperpildytumėte bako, taip pat – siekdami užtikrinti, kad iš bako
sklindantys dūmai būtų surinkti ir
nepatektų į aplinką. Buteliuose arba
talpyklose parduodamo „AdBlue“

168Važiavimas ir naudojimasrasite daugelyje degalinių, jo galima
įsigyti, pvz., „Opel“ įgaliotojo atstovo
arba kitose parduotuvėse.
Kadangi „AdBlue“ galiojimo
terminas ribotas, prieš pildami
patikrinkite jį.
Pastaba
„AdBlue“ įpylimo faktą sistema
registruoja tik kai aktyvinamas
pirmiau minėtas bako lygio jungiklis.
Jei sistema neaptinka „AdBlue“
atsargų papildymo:
1. Nepertraukiamai važiuokite transporto priemone 10 minučių,
palaikydami didesnį nei 20 km/h greitį.
2. Jei „AdBlue“ atsargų papildymas
aptinkamas sėkmingai, „AdBlue“ tiekimo apribojimai panaikinami.
Jei sistema neaptinka „AdBlue“
atsargų papildymo, kreipkitės į
autoservisą.
Jei „AdBlue“ reikia įpilti, kai
temperatūra nesiekia -11 °C,
sistema gali neaptikti, kad buvo įpilta
„AdBlue“. Tokiu atveju pastatykiteautomobilį vietoje, kur aplinkos
temperatūra aukštesnė, kad
„AdBlue“ suskystėtų.
Pastaba
Atsukant apsauginį dangtelį nuo
pildymo angos kaklelio, gali
išsiveržti amoniako dūmų.
Neįkvėpkite. Dūmai yra aitraus
kvapo. Įkvėpus dūmų, jie žalos
nedaro.
„AdBlue“ baką reikia pripildyti iki galo. Tai reikia padaryti, jei jau rodomas
įspėjamasis pranešimas,
neleidžiantis užvesti variklio.
Automobilis turi būti pastatytas ant
lygaus paviršiaus.

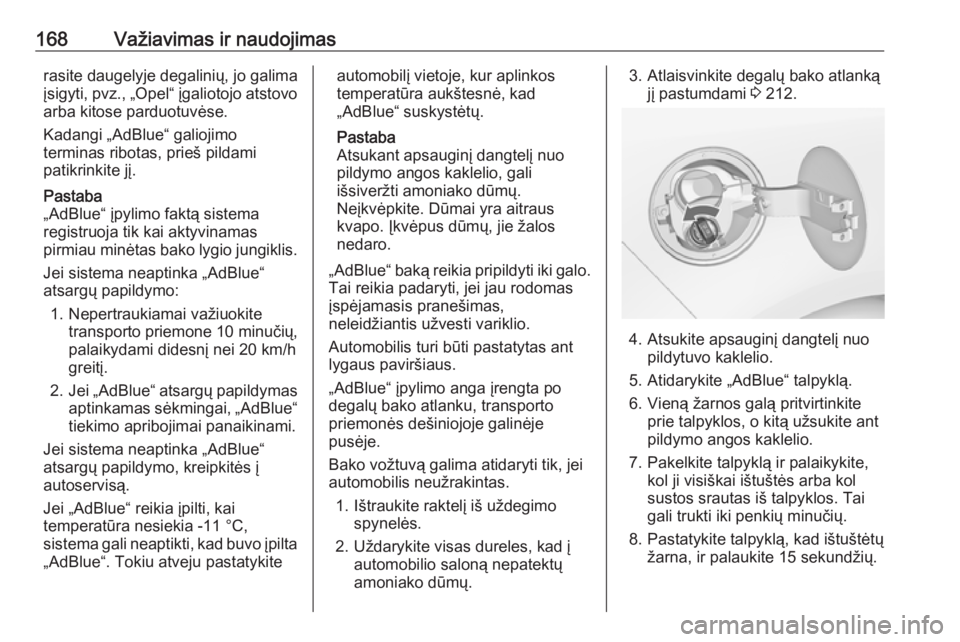

„AdBlue“ įpylimo anga įrengta po degalų bako atlanku, transporto
priemonės dešiniojoje galinėje
pusėje.
Bako vožtuvą galima atidaryti tik, jei
automobilis neužrakintas.
1. Ištraukite raktelį iš uždegimo spynelės.
2. Uždarykite visas dureles, kad į automobilio saloną nepatektų
amoniako dūmų.3. Atlaisvinkite degalų bako atlanką jį pastumdami 3 212.
4. Atsukite apsauginį dangtelį nuo
pildytuvo kaklelio.
5. Atidarykite „AdBlue“ talpyklą.
6. Vieną žarnos galą pritvirtinkite prie talpyklos, o kitą užsukite ant
pildymo angos kaklelio.
7. Pakelkite talpyklą ir palaikykite, kol ji visiškai ištuštės arba kol
sustos srautas iš talpyklos. Tai
gali trukti iki penkių minučių.
8. Pastatykite talpyklą, kad ištuštėtų žarna, ir palaukite 15 sekundžių.

Važiavimas ir naudojimas1699.Atsukite žarną nuo pildymo angos
kaklelio.
10. Uždėkite apsauginį dangtelį ir pasukite jį pagal laikrodžio
rodyklę, kad užsifiksuotų.
Pastaba
„AdBlue“ talpyklą reikia utilizuoti
laikantis aplinkosauginių
reikalavimų. Žarną galima naudoti
pakartotinai, išskalavus švariu
vandeniu, kol „AdBlue“ neuždžiūvo.Automatinė pavarų
dėžė
Automatinė pavarų dėžė leidžia
automatiniu (automatinis režimas)
arba rankiniu būdu (mechaninis
režimas) perjungti pavaras.
Pavaras rankomis galima perjungti įjungus rankinį režimą M. Tada
pavarų svirtį galima stumtelėti į padėtį + arba – 3 171.

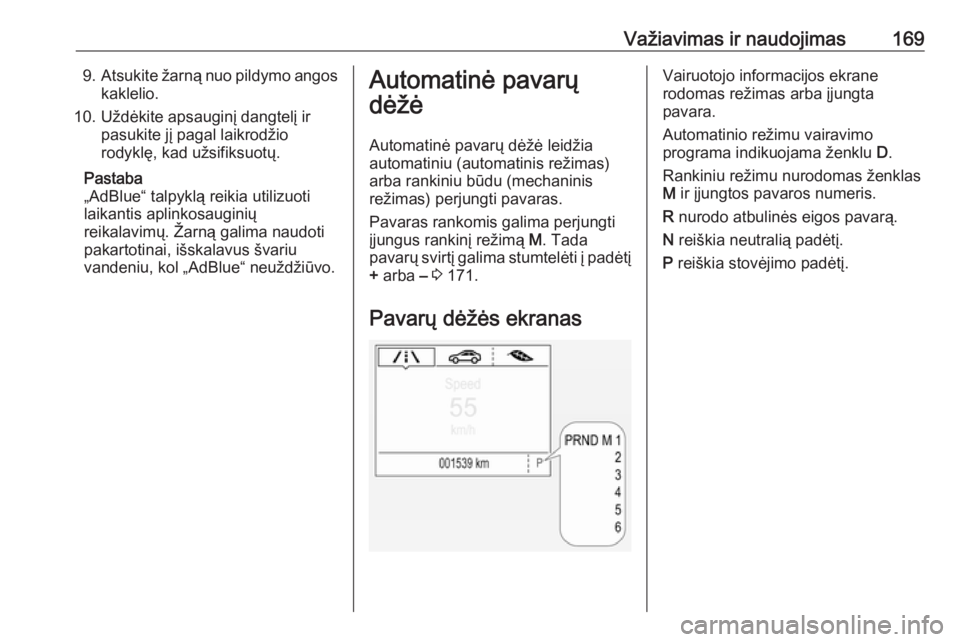

Pavarų dėžės ekranasVairuotojo informacijos ekrane
rodomas režimas arba įjungta
pavara.
Automatinio režimu vairavimo
programa indikuojama ženklu D.
Rankiniu režimu nurodomas ženklas
M ir įjungtos pavaros numeris.
R nurodo atbulinės eigos pavarą.
N reiškia neutralią padėtį.
P reiškia stovėjimo padėtį.

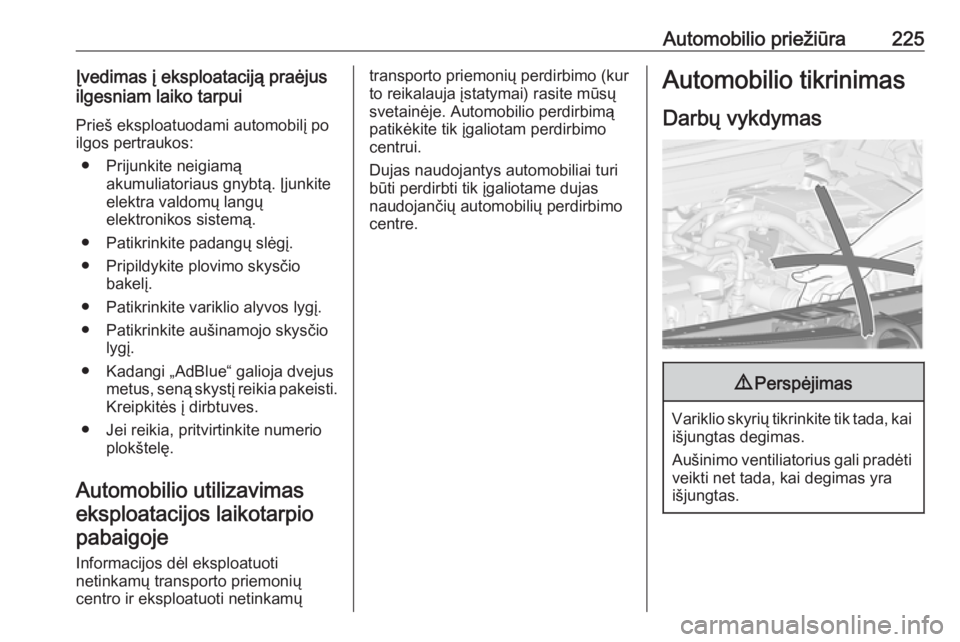

Automobilio priežiūra225Įvedimas į eksploataciją praėjusilgesniam laiko tarpui
Prieš eksploatuodami automobilį po
ilgos pertraukos:
● Prijunkite neigiamą akumuliatoriaus gnybtą. Įjunkite
elektra valdomų langų
elektronikos sistemą.
● Patikrinkite padangų slėgį.
● Pripildykite plovimo skysčio bakelį.
● Patikrinkite variklio alyvos lygį. ● Patikrinkite aušinamojo skysčio lygį.
● Kadangi „AdBlue“ galioja dvejus metus, seną skystį reikia pakeisti.
Kreipkitės į dirbtuves.
● Jei reikia, pritvirtinkite numerio plokštelę.
Automobilio utilizavimas eksploatacijos laikotarpiopabaigoje
Informacijos dėl eksploatuoti
netinkamų transporto priemonių
centro ir eksploatuoti netinkamųtransporto priemonių perdirbimo (kur
to reikalauja įstatymai) rasite mūsų
svetainėje. Automobilio perdirbimą
patikėkite tik įgaliotam perdirbimo
centrui.
Dujas naudojantys automobiliai turi
būti perdirbti tik įgaliotame dujas
naudojančių automobilių perdirbimo
centre.Automobilio tikrinimas
Darbų vykdymas9 Perspėjimas
Variklio skyrių tikrinkite tik tada, kai
išjungtas degimas.
Aušinimo ventiliatorius gali pradėti
veikti net tada, kai degimas yra
išjungtas.

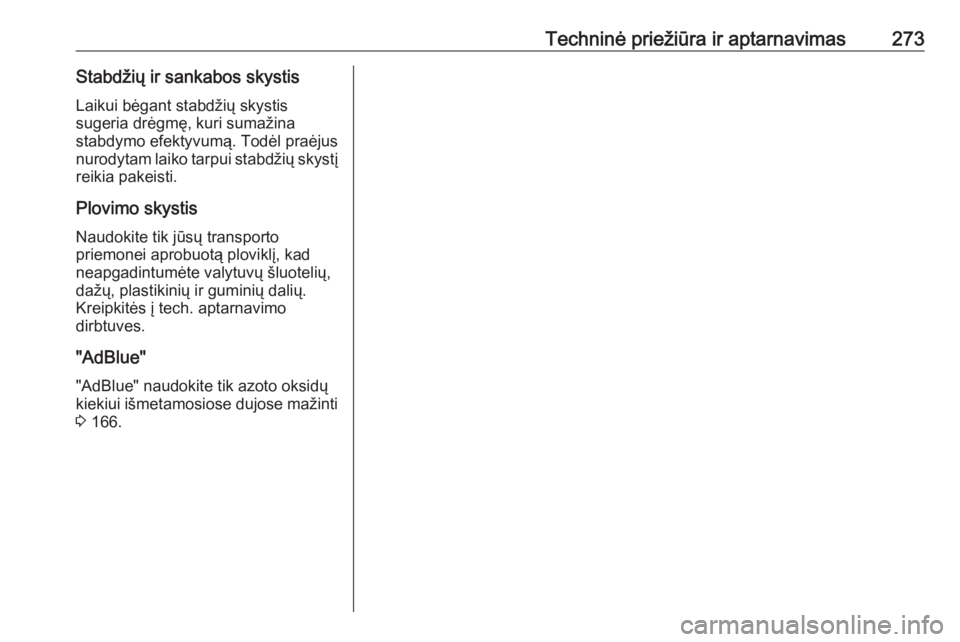

Techninė priežiūra ir aptarnavimas273Stabdžių ir sankabos skystisLaikui bėgant stabdžių skystis
sugeria drėgmę, kuri sumažina
stabdymo efektyvumą. Todėl praėjus
nurodytam laiko tarpui stabdžių skystį reikia pakeisti.
Plovimo skystis Naudokite tik jūsų transporto
priemonei aprobuotą ploviklį, kad
neapgadintumėte valytuvų šluotelių,
dažų, plastikinių ir guminių dalių.
Kreipkitės į tech. aptarnavimo
dirbtuves.
"AdBlue" "AdBlue" naudokite tik azoto oksidųkiekiui išmetamosiose dujose mažinti 3 166.
