OPEL ZAFIRA C 2017.25 Uživatelská příručka (in Czech)

Úložné prostory79K připevnění čtvrtého kola
použijte krátký montážní držák
z příslušenství. Držák se musí
připevnit mezi rámy třetího
a čtvrtého kola.
6. Dále pomocí upevňovacích popruhů zajistěte obě kola
čtvrtého jízdního kola k úchytům
kol.
Pro zlepšení viditelnosti doporučujeme připevnit na zadní
stranu jízdního kola výstražnou
ceduli.
Sklopení zadního nosného systému
dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.
● Bez připevněného adaptéru:
Potlačte páku (1), vyklesněte ji
a podržte.
Potáhněte nosič (2) dozadu
a sklopte zadní nosný systém.
● S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
Podržte rám (1) kola úplně vzadu
jednou rukou, potáhněte za
poutko (2) a rám vyklesněte.
Podržte kolo úplně vzadu oběma rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.

80Úložné prostory9Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí systém spolehlivě zaklesnout.
Demontáž jízdních kol
Povolte upevňovací popruhy kol
jízdního kola.
Otočte knoflíkem proti směru
hodinových ručiček a sundejte
montážní držáky.
Odpojování adaptéru
Před sejmutím posledního
zbývajícího jízdního kola na zadním
nosném systému odpojte adaptér.
1. Sklopte úchyty kol dovnitř.
2. Sundejte popruh.
3. Otočte páku (1) dopředu a podržte ji.
4. Nadzvedněte adaptér (2) vzadu a vytáhněte jej.
Demontáž nosiče jízdních kol
Umístěte montážní úchyty podle
vyobrazení.
Otočte rukojeť (1) dopředu,
vyklesněte rám (2) a nadzvedněte jej.

Úložné prostory81
Sklopte nosič dozadu a potom jej
tlačte dopředu, dokud se
nezastaví (1).
Zatlačte rám vzadu (2) dolů.
Sklopení úchytů kol
Sklopte oba úchyty kol dovnitř.Pečlivě umístěte oba popruhy.
Odjištění zadního nosného systému
Otočte obě upínací páky co nejvíce
dovnitř.
Sklopení koncových světel
Otočte dovnitř obě koncová světla.
Sklopte dovnitř držák značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dopředu.
Zasouvání zadního nosného systémuVýstraha
Pečlivě složte všechny sklopné
díly, např. montážní držáky
a úchyty kol. Jinak by se zadní
nosný systém mohl poškodit, když se pokusíte jej zasunout.

82Úložné prostoryPotlačte uvolňovací páku nahorua podržte ji. Zlehka nadzvedněte
zadní nosný systém a potlačte jej na
doraz tak, aby zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.
Zavazadlový prostor
Sedadla třetí řady je možné složit
každé zvlášť do podlahy vozidla.
Opěradla sedadel ve druhé řadě lze
sklopit dopředu každé zvlášť. Vedle
toho opěradlo sedadla spolujezdce
lze sklopit.
Pokud jsou sklopena všechna zadní
sedadla a opěradla a opěradlo
spolujezdce, vznikne úplně rovná
ložná plocha. V závislosti na nákladu
lze sklopit pouze jednotlivá sedadla
nebo opěradla.
Kryt zadního úložného prostoru
podlahy 3 87.9 Varování
Při nastavování nebo sklápění
sedadel nebo opěradel držte ruce
a nohy mimo oblast pohybu.
Nikdy neukládejte žádné
předměty pod sedadla.
Jezděte s vozidlem pouze pokud
jsou sedadla a opěradla bezpečně zajištěna ve své pozici.
Výstraha
Před nastavovaním nebo
sklápěním sedadel musí být
z bočních kolejniček a poutacích
ok odstraněny všechny předměty.
Poutací oka musí být v uložené
poloze.
Sklopení sedadel třetí řady
● Stiskněte západku 3 37
a zatlačte dolů opěrku hlavy.

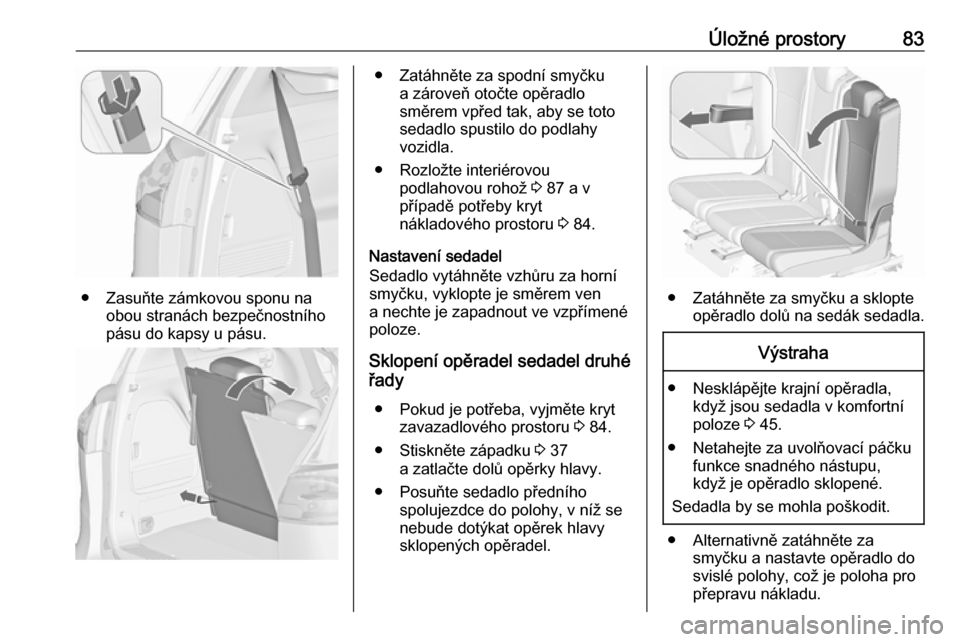

Úložné prostory83
● Zasuňte zámkovou sponu naobou stranách bezpečnostního
pásu do kapsy u pásu.
● Zatáhněte za spodní smyčku a zároveň otočte opěradlo
směrem vpřed tak, aby se toto
sedadlo spustilo do podlahy
vozidla.
● Rozložte interiérovou podlahovou rohož 3 87 a v
případě potřeby kryt
nákladového prostoru 3 84.
Nastavení sedadel
Sedadlo vytáhněte vzhůru za horní
smyčku, vyklopte je směrem ven
a nechte je zapadnout ve vzpřímené
poloze.
Sklopení opěradel sedadel druhé
řady
● Pokud je potřeba, vyjměte kryt zavazadlového prostoru 3 84.
● Stiskněte západku 3 37
a zatlačte dolů opěrky hlavy.
● Posuňte sedadlo předního spolujezdce do polohy, v níž se
nebude dotýkat opěrek hlavy
sklopených opěradel.
● Zatáhněte za smyčku a sklopte opěradlo dolů na sedák sedadla.
Výstraha
● Nesklápějte krajní opěradla,když jsou sedadla v komfortní
poloze 3 45.
● Netahejte za uvolňovací páčku funkce snadného nástupu,
když je opěradlo sklopené.
Sedadla by se mohla poškodit.
● Alternativně zatáhněte za smyčku a nastavte opěradlo do
svislé polohy, což je poloha pro
přepravu nákladu.

84Úložné prostory9Varování
Svislou polohu opěradla
používejte pouze pro zvětšení
objemu prostoru pro zavazadla,
ne jako polohu pro sezení.
Vyklopení opěradla
Opěradlo zvedněte do vertikální
polohy. Nastavte sklon zatáhnutím za
smyčku.
Zajistěte, aby všechny polohy byly
správně zajištěné.
9 Varování
Jezděte s vozidlem pouze pokud
jsou opěradla bezpečně zajištěna
ve své pozici. Jinak v případě
prudkého brzdění či nehody
existuje nebezpečí osobního
zranění nebo poškození nákladu
či vozidla.
Zadní úložný prostor
Na obou stranách zavazadlového
prostoru jsou úložné přihrádky.
Pro jejich otevření uvolněte kryt
v bočním panelu obložení.
Úložná schránka v podlaze
U verze bez třetí řady sedadel jsou
pod krytem podlahy osazeny úložné
schránky. Otevřete je zvednutím
krytu.
Kryt nákladového prostoru Na kryt zavazadlového prostoru
neumísťujte těžké předměty nebo
předměty s ostrými hranami.

Úložné prostory85

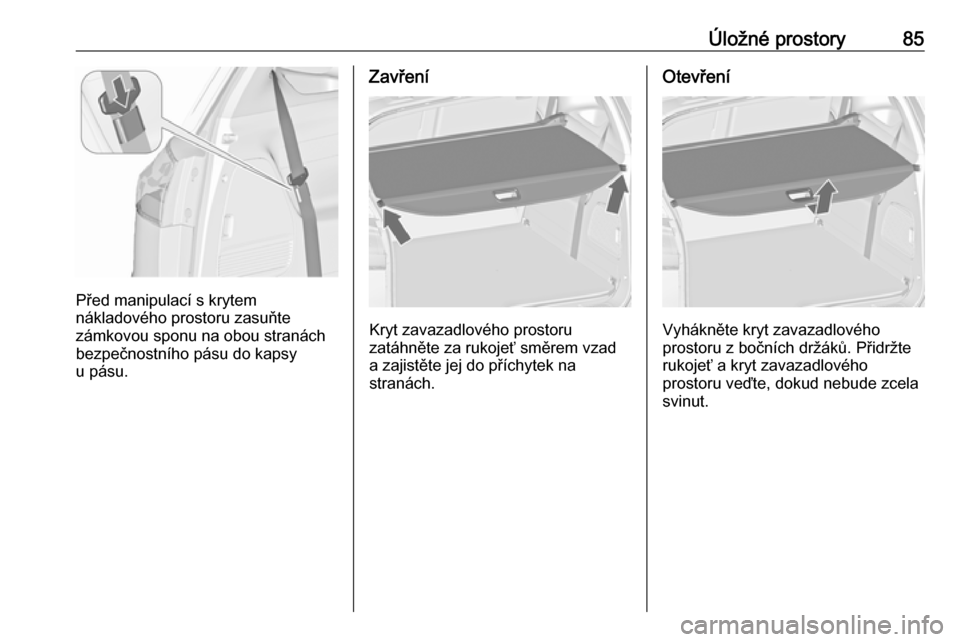

Před manipulací s krytem
nákladového prostoru zasuňte
zámkovou sponu na obou stranách bezpečnostního pásu do kapsy
u pásu.
Zavření
Kryt zavazadlového prostoru
zatáhněte za rukojeť směrem vzad
a zajistěte jej do příchytek na
stranách.
Otevření
Vyhákněte kryt zavazadlového
prostoru z bočních držáků. Přidržte
rukojeť a kryt zavazadlového
prostoru veďte, dokud nebude zcela
svinut.

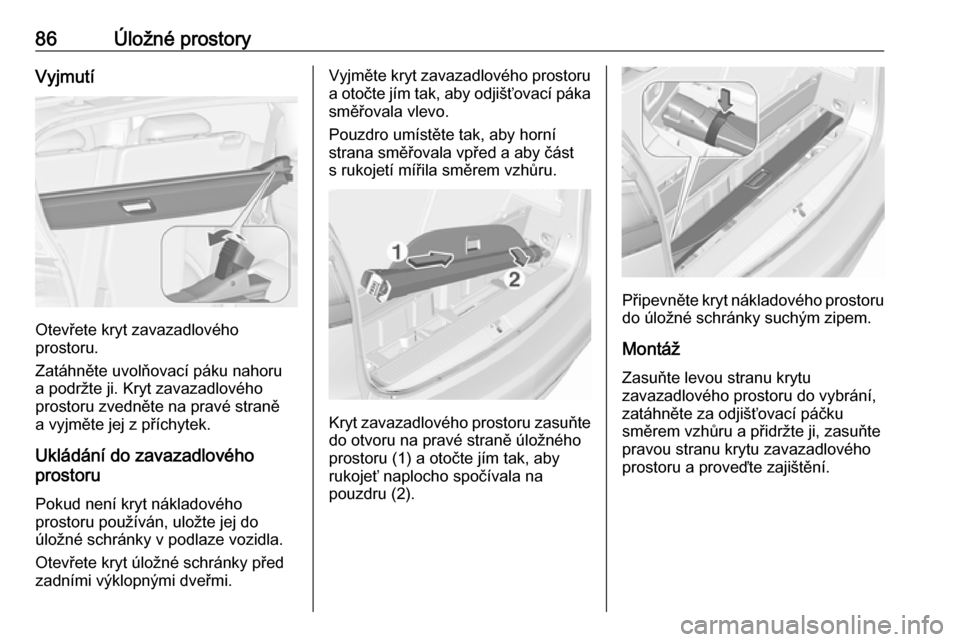

86Úložné prostoryVyjmutí
Otevřete kryt zavazadlového
prostoru.
Zatáhněte uvolňovací páku nahoru
a podržte ji. Kryt zavazadlového
prostoru zvedněte na pravé straně a vyjměte jej z příchytek.
Ukládání do zavazadlového
prostoru
Pokud není kryt nákladového
prostoru používán, uložte jej do
úložné schránky v podlaze vozidla.
Otevřete kryt úložné schránky před
zadními výklopnými dveřmi.
Vyjměte kryt zavazadlového prostoru a otočte jím tak, aby odjišťovací páka
směřovala vlevo.
Pouzdro umístěte tak, aby horní
strana směřovala vpřed a aby část
s rukojetí mířila směrem vzhůru.
Kryt zavazadlového prostoru zasuňte do otvoru na pravé straně úložného
prostoru (1) a otočte jím tak, aby
rukojeť naplocho spočívala na
pouzdru (2).
Připevněte kryt nákladového prostoru
do úložné schránky suchým zipem.
Montáž
Zasuňte levou stranu krytu
zavazadlového prostoru do vybrání,
zatáhněte za odjišťovací páčku
směrem vzhůru a přidržte ji, zasuňte
pravou stranu krytu zavazadlového
prostoru a proveďte zajištění.

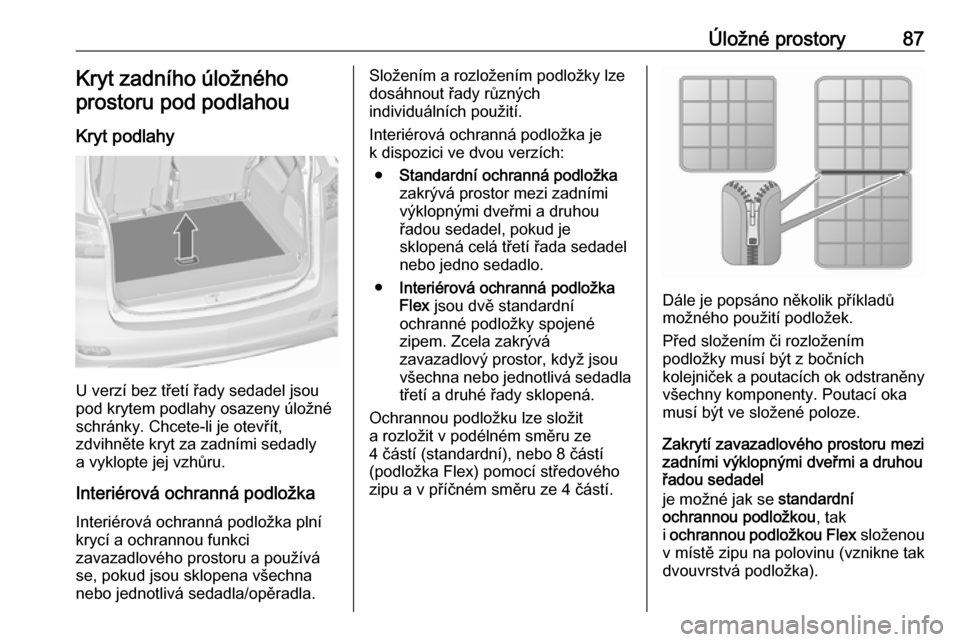

Úložné prostory87Kryt zadního úložného
prostoru pod podlahou
Kryt podlahy
U verzí bez třetí řady sedadel jsou
pod krytem podlahy osazeny úložné
schránky. Chcete-li je otevřít,
zdvihněte kryt za zadními sedadly
a vyklopte jej vzhůru.
Interiérová ochranná podložka
Interiérová ochranná podložka plní
krycí a ochrannou funkci
zavazadlového prostoru a používá
se, pokud jsou sklopena všechna
nebo jednotlivá sedadla/opěradla.
Složením a rozložením podložky lze
dosáhnout řady různých
individuálních použití.
Interiérová ochranná podložka je
k dispozici ve dvou verzích:
● Standardní ochranná podložka
zakrývá prostor mezi zadními
výklopnými dveřmi a druhou
řadou sedadel, pokud je
sklopená celá třetí řada sedadel
nebo jedno sedadlo.
● Interiérová ochranná podložka
Flex jsou dvě standardní
ochranné podložky spojené
zipem. Zcela zakrývá
zavazadlový prostor, když jsou všechna nebo jednotlivá sedadla
třetí a druhé řady sklopená.
Ochrannou podložku lze složit
a rozložit v podélném směru ze
4 částí (standardní), nebo 8 částí
(podložka Flex) pomocí středového
zipu a v příčném směru ze 4 částí.
Dále je popsáno několik příkladů možného použití podložek.
Před složením či rozložením
podložky musí být z bočních
kolejniček a poutacích ok odstraněny
všechny komponenty. Poutací oka
musí být ve složené poloze.
Zakrytí zavazadlového prostoru mezi
zadními výklopnými dveřmi a druhou
řadou sedadel
je možné jak se standardní
ochrannou podložkou , tak
i ochrannou podložkou Flex složenou
v místě zipu na polovinu (vznikne tak
dvouvrstvá podložka).

88Úložné prostory

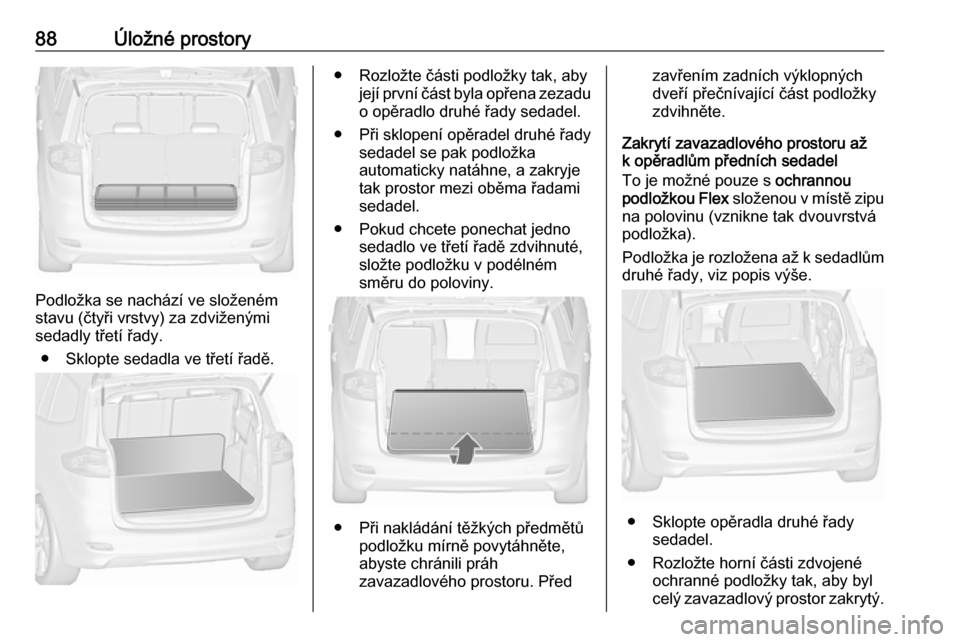

Podložka se nachází ve složeném
stavu (čtyři vrstvy) za zdviženými
sedadly třetí řady.
● Sklopte sedadla ve třetí řadě.
● Rozložte části podložky tak, aby její první část byla opřena zezadu
o opěradlo druhé řady sedadel.
● Při sklopení opěradel druhé řady sedadel se pak podložka
automaticky natáhne, a zakryje
tak prostor mezi oběma řadami
sedadel.
● Pokud chcete ponechat jedno sedadlo ve třetí řadě zdvihnuté,
složte podložku v podélném
směru do poloviny.
● Při nakládání těžkých předmětů podložku mírně povytáhněte,
abyste chránili práh
zavazadlového prostoru. Před
zavřením zadních výklopných
dveří přečnívající část podložky
zdvihněte.
Zakrytí zavazadlového prostoru až
k opěradlům předních sedadel
To je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Podložka je rozložena až k sedadlům
druhé řady, viz popis výše.
● Sklopte opěradla druhé řady sedadel.
● Rozložte horní části zdvojené ochranné podložky tak, aby byl
celý zavazadlový prostor zakrytý.
