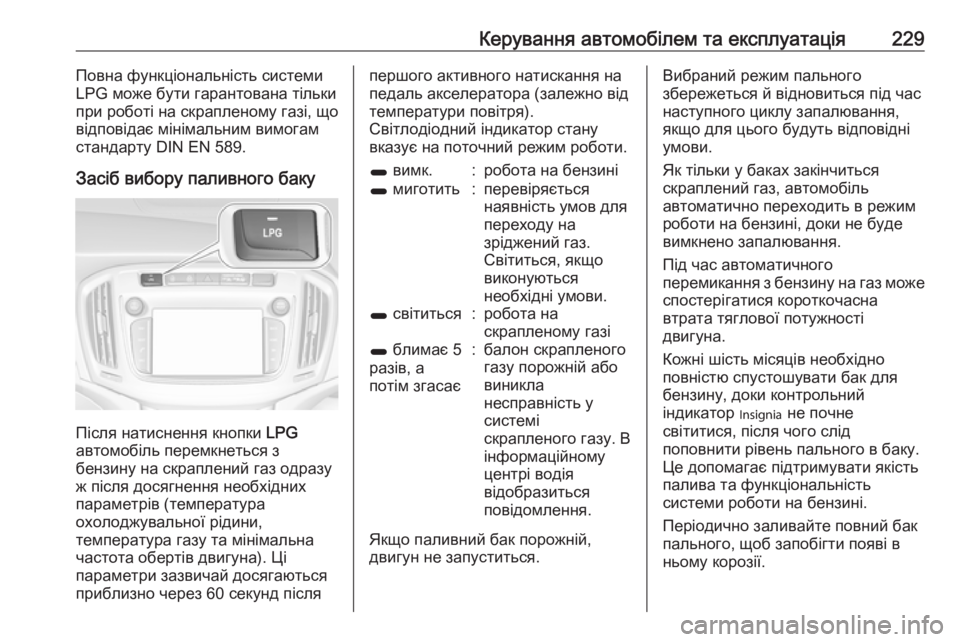

Керування автомобілем та експлуатація229Повна функціональність системи
LPG може бути гарантована тільки
при роботі на скрапленому газі, що
відповідає мінімальним вимогам
стандарту DIN EN 589.
Засіб вибору паливного баку
Після натиснення кнопки LPG
автомобіль перемкнеться з
бензину на скраплений газ одразу
ж після досягнення необхідних
параметрів (температура
охолоджувальної рідини,
температура газу та мінімальна
частота обертів двигуна). Ці
параметри зазвичай досягаються
приблизно через 60 секунд після
першого активного натискання на
педаль акселератора (залежно від
температури повітря).
Світлодіодний індикатор стану
вказує на поточний режим роботи.1 вимк.:робота на бензині1 миготить:перевіряється
наявність умов для
переходу на
зріджений газ.
Світиться, якщо
виконуються
необхідні умови.1 світиться:робота на
скрапленому газі1 блимає 5
разів, а
потім згасає:балон скрапленого
газу порожній або
виникла
несправність у
системі
скрапленого газу. В
інформаційному
центрі водія
відобразиться
повідомлення.
Якщо паливний бак порожній,
двигун не запуститься.
Вибраний режим пального
збережеться й відновиться під час
наступного циклу запалювання,
якщо для цього будуть відповідні
умови.
Як тільки у баках закінчиться
скраплений газ, автомобіль
автоматично переходить в режим роботи на бензині, доки не буде
вимкнено запалювання.
Під час автоматичного
перемикання з бензину на газ може спостерігатися короткочасна
втрата тяглової потужності
двигуна.
Кожні шість місяців необхідно
повністю спустошувати бак для
бензину, доки контрольний
індикатор I не почне
світитися, після чого слід
поповнити рівень пального в баку.
Це допомагає підтримувати якість
палива та функціональність
системи роботи на бензині.
Періодично заливайте повний бак
пального, щоб запобігти появі в
ньому корозії.

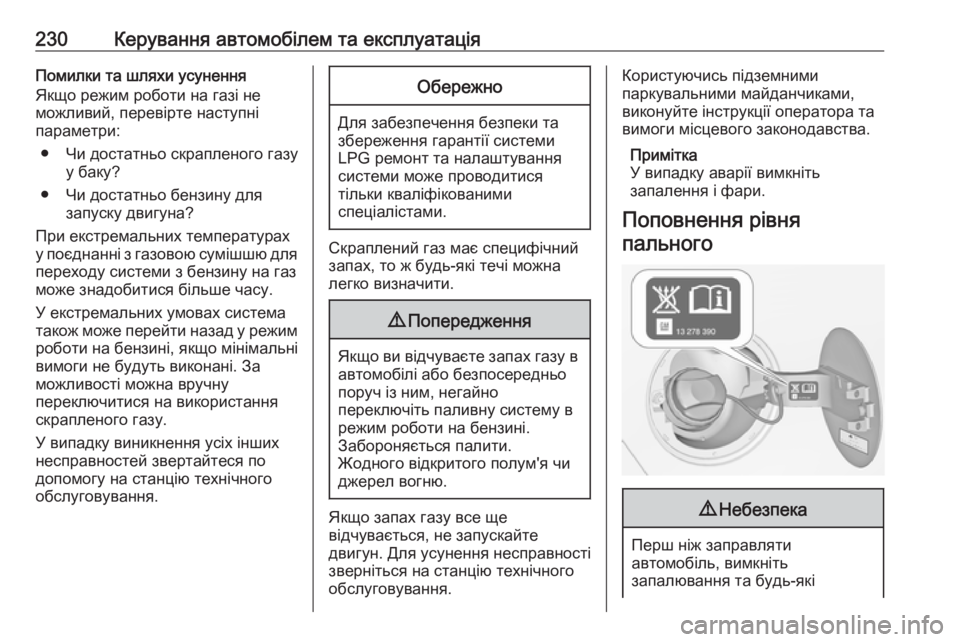

230Керування автомобілем та експлуатаціяПомилки та шляхи усунення
Якщо режим роботи на газі не
можливий, перевірте наступні
параметри:
● Чи достатньо скрапленого газу у баку?
● Чи достатньо бензину для запуску двигуна?
При екстремальних температурах
у поєднанні з газовою сумішшю для переходу системи з бензину на газ
може знадобитися більше часу.
У екстремальних умовах система
також може перейти назад у режим
роботи на бензині, якщо мінімальні вимоги не будуть виконані. За
можливості можна вручну
переключитися на використання
скрапленого газу.
У випадку виникнення усіх інших
несправностей звертайтеся по
допомогу на станцію технічного
обслуговування.Обережно
Для забезпечення безпеки та
збереження гарантії системи
LPG ремонт та налаштування
системи може проводитися
тільки кваліфікованими
спеціалістами.
Скраплений газ має специфічний
запах, то ж будь-які течі можна
легко визначити.
9 Попередження
Якщо ви відчуваєте запах газу в
автомобілі або безпосередньо
поруч із ним, негайно
переключіть паливну систему в
режим роботи на бензині.
Забороняється палити.
Жодного відкритого полум'я чи
джерел вогню.
Якщо запах газу все ще
відчувається, не запускайте
двигун. Для усунення несправності
зверніться на станцію технічного
обслуговування.
Користуючись підземними
паркувальними майданчиками,
виконуйте інструкції оператора та вимоги місцевого законодавства.
Примітка
У випадку аварії вимкніть
запалення і фари.
Поповнення рівня пального9 Небезпека
Перш ніж заправляти
автомобіль, вимкніть
запалювання та будь-які

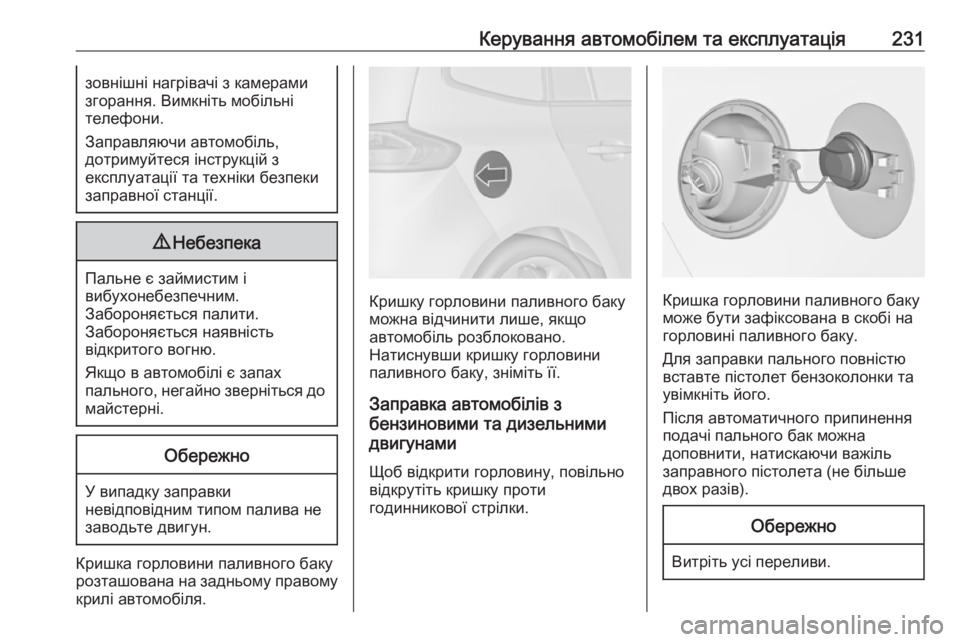

Керування автомобілем та експлуатація231зовнішні нагрівачі з камерами
згорання. Вимкніть мобільні
телефони.
Заправляючи автомобіль,
дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправної станції.9 Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.
Обережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Кришка горловини паливного баку
розташована на задньому правому
крилі автомобіля.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
Натиснувши кришку горловини
паливного баку, зніміть її.
Заправка автомобілів з
бензиновими та дизельними
двигунами
Щоб відкрити горловину, повільно
відкрутіть кришку проти
годинникової стрілки.Кришка горловини паливного баку
може бути зафіксована в скобі на
горловині паливного баку.
Для заправки пального повністю
вставте пістолет бензоколонки та
увімкніть його.
Після автоматичного припинення
подачі пального бак можна
доповнити, натискаючи важіль
заправного пістолета (не більше
двох разів).
Обережно
Витріть усі переливи.

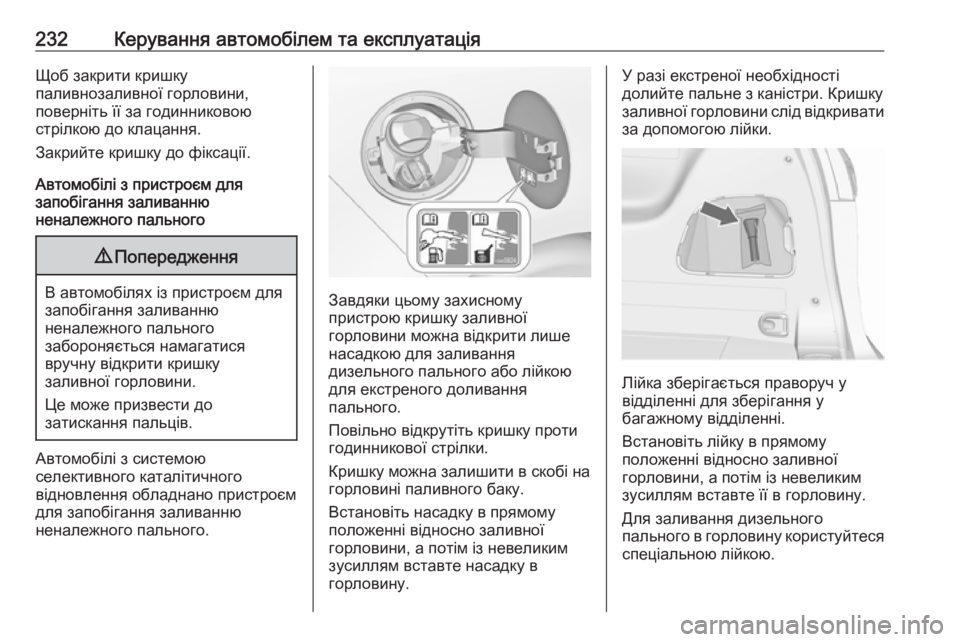

232Керування автомобілем та експлуатаціяЩоб закрити кришку
паливнозаливної горловини,
поверніть її за годинниковою
стрілкою до клацання.
Закрийте кришку до фіксації.
Автомобілі з пристроєм для
запобігання заливанню
неналежного пального9 Попередження
В автомобілях із пристроєм для
запобігання заливанню
неналежного пального
забороняється намагатися
вручну відкрити кришку
заливної горловини.
Це може призвести до
затискання пальців.
Автомобілі з системою
селективного каталітичного
відновлення обладнано пристроєм
для запобігання заливанню
неналежного пального.
Завдяки цьому захисному
пристрою кришку заливної
горловини можна відкрити лише
насадкою для заливання
дизельного пального або лійкою
для екстреного доливання
пального.
Повільно відкрутіть кришку проти
годинникової стрілки.
Кришку можна залишити в скобі на
горловині паливного баку.
Встановіть насадку в прямому
положенні відносно заливної
горловини, а потім із невеликим
зусиллям вставте насадку в
горловину.
У разі екстреної необхідності
долийте пальне з каністри. Кришку
заливної горловини слід відкривати
за допомогою лійки.
Лійка зберігається праворуч у
відділенні для зберігання у
багажному відділенні.
Встановіть лійку в прямому
положенні відносно заливної
горловини, а потім із невеликим
зусиллям вставте її в горловину.
Для заливання дизельного
пального в горловину користуйтеся
спеціальною лійкою.

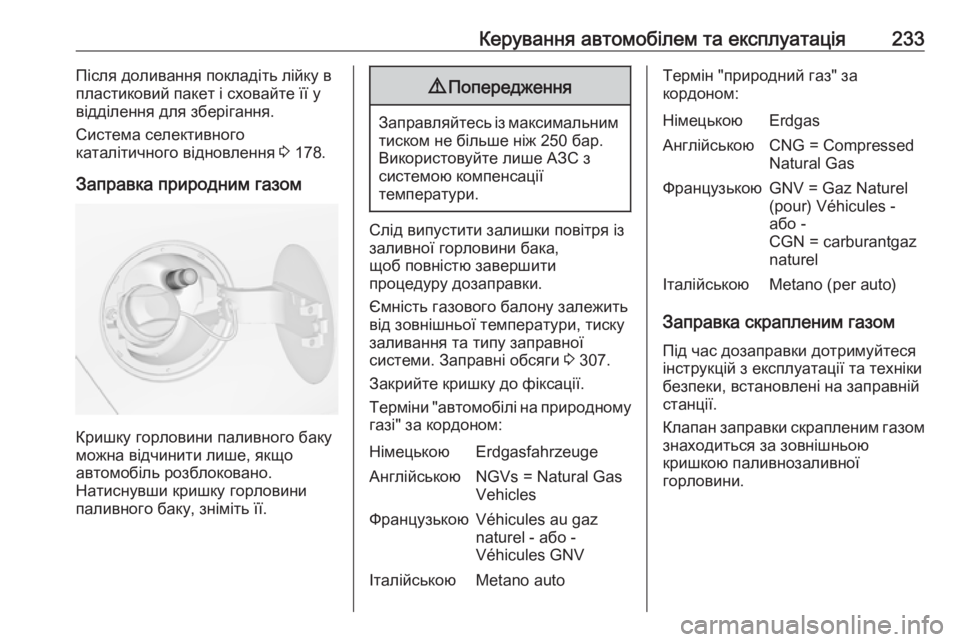

Керування автомобілем та експлуатація233Після доливання покладіть лійку впластиковий пакет і сховайте її у
відділення для зберігання.
Система селективного
каталітичного відновлення 3 178.
Заправка природним газом
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
Натиснувши кришку горловини
паливного баку, зніміть її.
9 Попередження
Заправляйтесь із максимальним
тиском не більше ніж 250 бар.
Використовуйте лише АЗС з
системою компенсації
температури.
Слід випустити залишки повітря із
заливної горловини бака,
щоб повністю завершити
процедуру дозаправки.
Ємність газового балону залежить від зовнішньої температури, тиску
заливання та типу заправної
системи. Заправні обсяги 3 307.
Закрийте кришку до фіксації.
Терміни "автомобілі на природному газі" за кордоном:
НімецькоюErdgasfahrzeugeАнглійськоюNGVs = Natural Gas
VehiclesФранцузькоюVéhicules au gaz
naturel - або -
Véhicules GNVІталійськоюMetano autoТермін "природний газ" за
кордоном:НімецькоюErdgasАнглійськоюCNG = Compressed
Natural GasФранцузькоюGNV = Gaz Naturel
(pour) Véhicules -
або -
CGN = carburantgaz
naturelІталійськоюMetano (per auto)
Заправка скрапленим газом
Під час дозаправки дотримуйтеся
інструкцій з експлуатації та техніки
безпеки, встановлені на заправній
станції.
Клапан заправки скрапленим газом
знаходиться за зовнішньою
кришкою паливнозаливної
горловини.

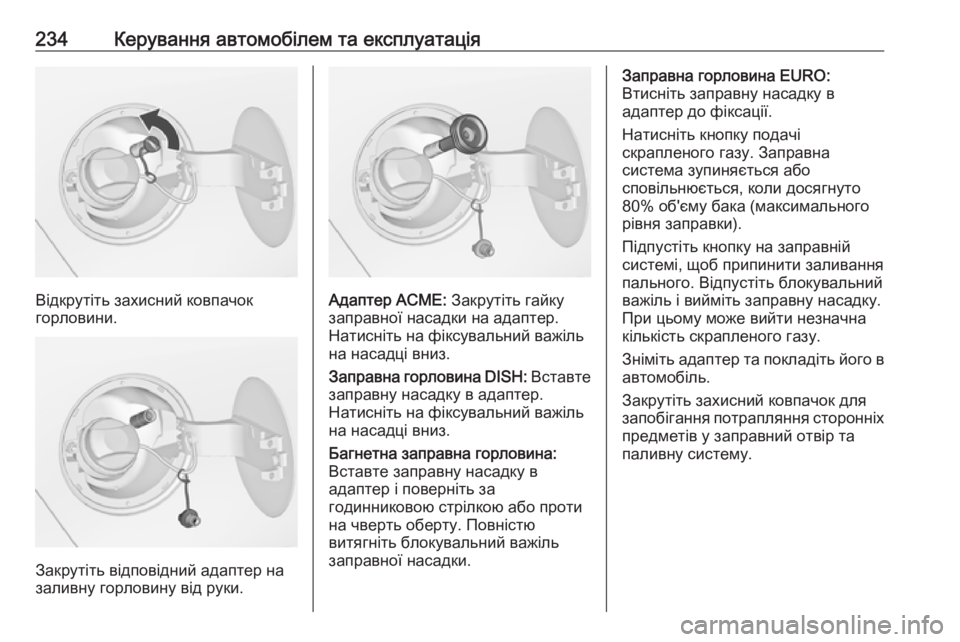

234Керування автомобілем та експлуатація
Відкрутіть захисний ковпачок
горловини.
Закрутіть відповідний адаптер на
заливну горловину від руки.
Адаптер АСМЕ: Закрутіть гайку
заправної насадки на адаптер.
Натисніть на фіксувальний важіль
на насадці вниз.
Заправна горловина DISH: Вставте
заправну насадку в адаптер.
Натисніть на фіксувальний важіль
на насадці вниз.
Багнетна заправна горловина: Вставте заправну насадку в
адаптер і поверніть за
годинниковою стрілкою або проти
на чверть оберту. Повністю
витягніть блокувальний важіль
заправної насадки.
Заправна горловина EURO:
Втисніть заправну насадку в
адаптер до фіксації.
Натисніть кнопку подачі
скрапленого газу. Заправна
система зупиняється або
сповільнюється, коли досягнуто
80% об'єму бака (максимального
рівня заправки).
Підпустіть кнопку на заправній системі, щоб припинити заливання
пального. Відпустіть блокувальний
важіль і вийміть заправну насадку.
При цьому може вийти незначна
кількість скрапленого газу.
Зніміть адаптер та покладіть його в
автомобіль.
Закрутіть захисний ковпачок для запобігання потрапляння сторонніх предметів у заправний отвір та
паливну систему.

Керування автомобілем та експлуатація2359Попередження
У зв'язку з конструкцією системи
витоку скрапленого газу після
відпущення блокувального
важеля уникнути неможливо.
Уникайте вдихання газу.
9 Попередження
З міркувань безпеки бак
скрапленого газу слід
заповнювати тільки на 80 %.
Багатофункціональний клапан
бака для скрапленого газу
автоматично обмежує обсяг
пального, що заправляється. При
додаванні більшої кількості газу ми рекомендуємо не залишати
автомобіль на сонці до
випрацювання надмірного обсягу
газу.

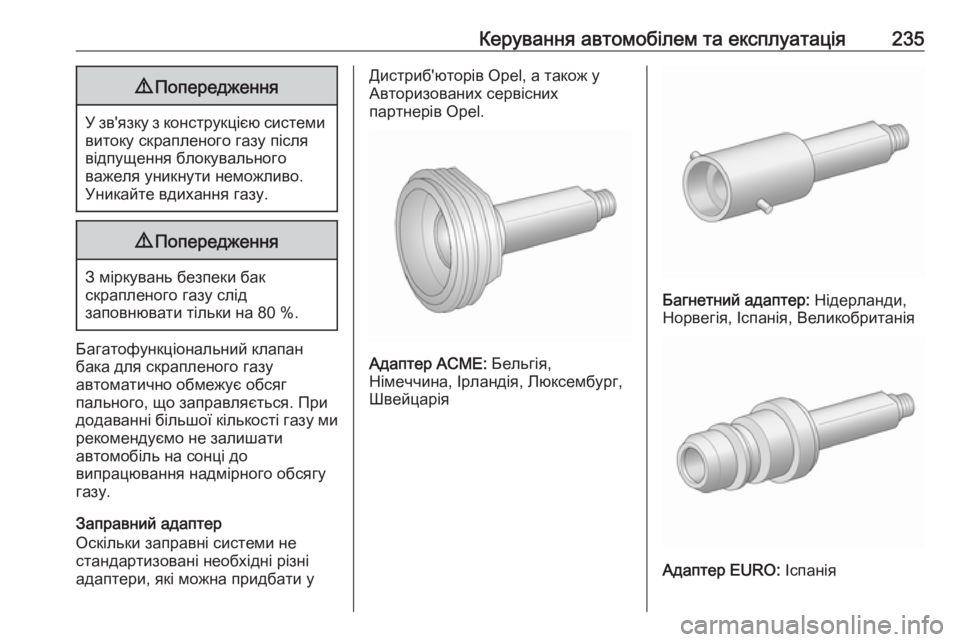

Заправний адаптер
Оскільки заправні системи не
стандартизовані необхідні різні
адаптери, які можна придбати у
Дистриб'юторів Opel, а також у
Авторизованих сервісних
партнерів Opel.
Адаптер АСМЕ: Бельгія,
Німеччина, Ірландія, Люксембург,
Швейцарія
Багнетний адаптер: Нідерланди,
Норвегія, Іспанія, Великобританія
Адаптер EURO: Іспанія

236Керування автомобілем та експлуатація

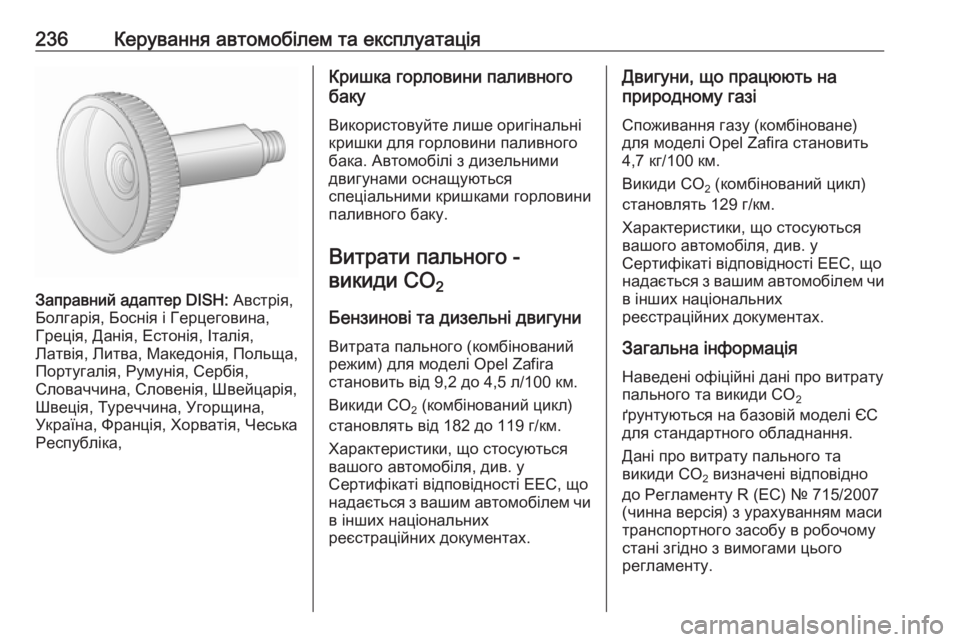

Заправний адаптер DISH: Австрія,
Болгарія, Боснія і Герцеговина,
Греція, Данія, Естонія, Італія,
Латвія, Литва, Македонія, Польща,
Португалія, Румунія, Сербія,
Словаччина, Словенія, Швейцарія, Швеція, Туреччина, Угорщина,
Україна, Франція, Хорватія, Чеська
Республіка,
Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини
паливного баку.
Витрати пального - викиди CO 2
Бензинові та дизельні двигуни
Витрата пального (комбінований
режим) для моделі Opel Zafira
становить від 9,2 до 4,5 л/100 км.
Викиди CO 2 (комбінований цикл)
становлять від 182 до 119 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.Двигуни, що працюють на
природному газі
Споживання газу (комбіноване)
для моделі Opel Zafira становить
4,7 кг/100 км.
Викиди СО 2 (комбінований цикл)
становлять 129 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.
Загальна інформація Наведені офіційні дані про витрату
пального та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Дані про витрату пального та
викиди СО 2 визначені відповідно
до Регламенту R (EC) № 715/2007 (чинна версія) з урахуванням маси
транспортного засобу в робочому
стані згідно з вимогами цього
регламенту.

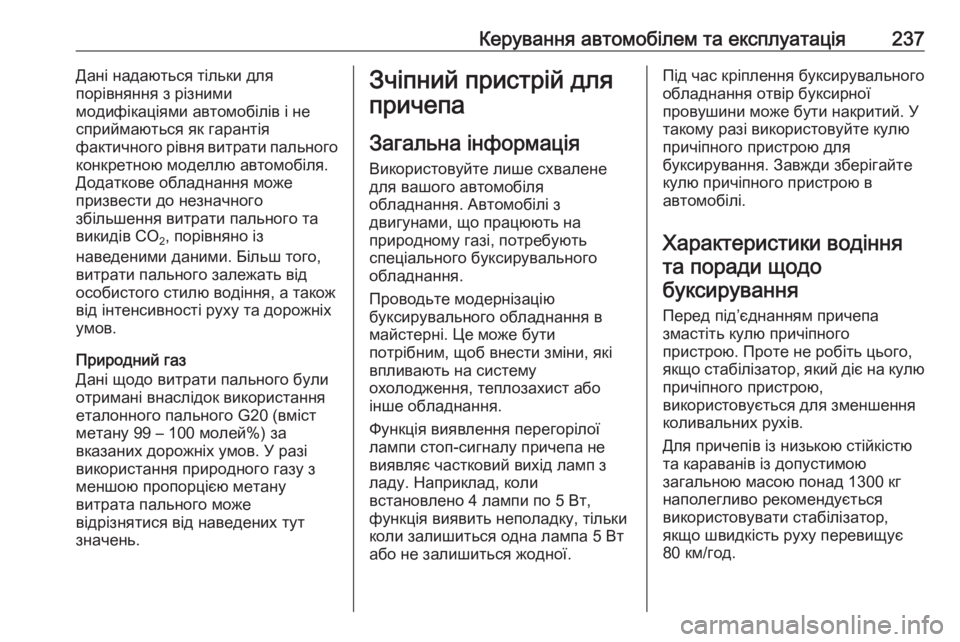

Керування автомобілем та експлуатація237Дані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не
сприймаються як гарантія
фактичного рівня витрати пального
конкретною моделлю автомобіля.
Додаткове обладнання може
призвести до незначного
збільшення витрати пального та
викидів СО 2, порівняно із
наведеними даними. Більш того, витрати пального залежать від
особистого стилю водіння, а також
від інтенсивності руху та дорожніх
умов.
Природний газ
Дані щодо витрати пального були
отримані внаслідок використання
еталонного пального G20 (вміст метану 99 – 100 молей%) за
вказаних дорожніх умов. У разі
використання природного газу з
меншою пропорцією метану
витрата пального може
відрізнятися від наведених тут
значень.Зчіпний пристрій для
причепа
Загальна інформація
Використовуйте лише схвалене
для вашого автомобіля
обладнання. Автомобілі з
двигунами, що працюють на
природному газі, потребують
спеціального буксирувального
обладнання.
Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не
виявляє частковий вихід ламп з
ладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт
або не залишиться жодної.Під час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте кулю
причіпного пристрою для
буксирування. Завжди зберігайте кулю причіпного пристрою в
автомобілі.
Характеристики водіння
та поради щодо
буксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшення
коливальних рухів.
Для причепів із низькою стійкістю
та караванів із допустимою
загальною масою понад 1300 кг
наполегливо рекомендується
використовувати стабілізатор,
якщо швидкість руху перевищує
80 км/год.

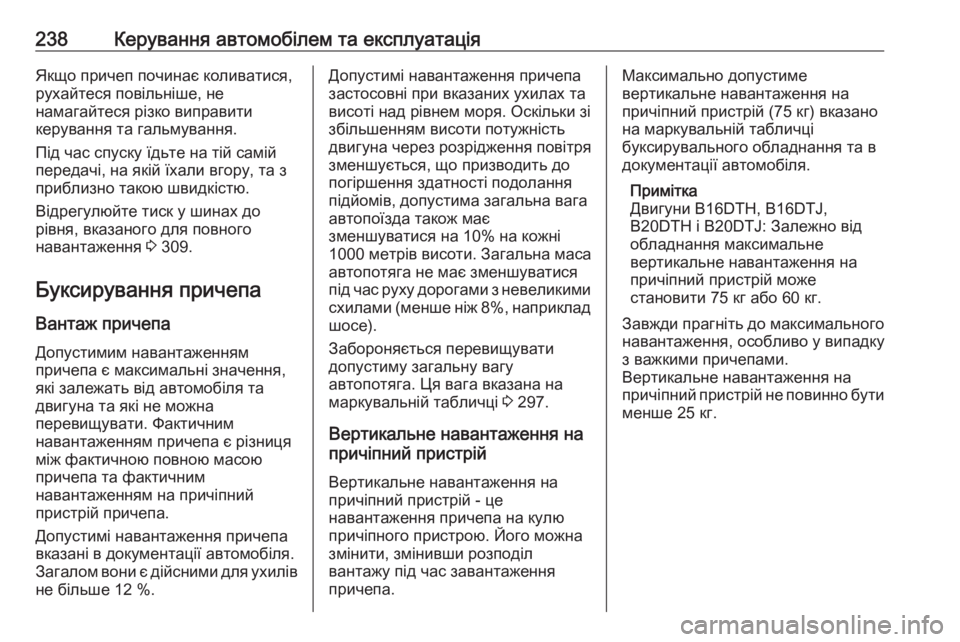

238Керування автомобілем та експлуатаціяЯкщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 309.
Буксирування причепа
Вантаж причепа Допустимим навантаженням
причепа є максимальні значення, які залежать від автомобіля тадвигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа вказані в документації автомобіля.
Загалом вони є дійсними для ухилів не більше 12 %.Допустимі навантаження причепазастосовні при вказаних ухилах та
висоті над рівнем моря. Оскільки зі
збільшенням висоти потужність
двигуна через розрідження повітря
зменшується, що призводить до
погіршення здатності подолання
підйомів, допустима загальна вага
автопоїзда також має
зменшуватися на 10% на кожні
1000 метрів висоти. Загальна маса
автопотяга не має зменшуватися
під час руху дорогами з невеликими схилами (менше ніж 8%, наприклад
шосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 297.
Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано
на маркувальній табличці
буксирувального обладнання та в
документації автомобіля.
Примітка
Двигуни B16DTH, B16DTJ,
B20DTH і B20DTJ: Залежно від
обладнання максимальне
вертикальне навантаження на
причіпний пристрій може
становити 75 кг або 60 кг.
Завжди прагніть до максимального навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути менше 25 кг.
