OPEL ZAFIRA C 2017.5 Betriebsanleitung (in German)

Klimatisierung149KlimatisierungKlimatisierungssysteme.............149
Heizung und Belüftung ............149
Klimaanlage ............................. 150
Elektronische Klimatisierungs‐ automatik ................................ 151
Zuheizer .................................. 155
Belüftungsdüsen ........................155
Verstellbare Belüftungsdüsen . 155
Starre Belüftungsdüsen ...........156

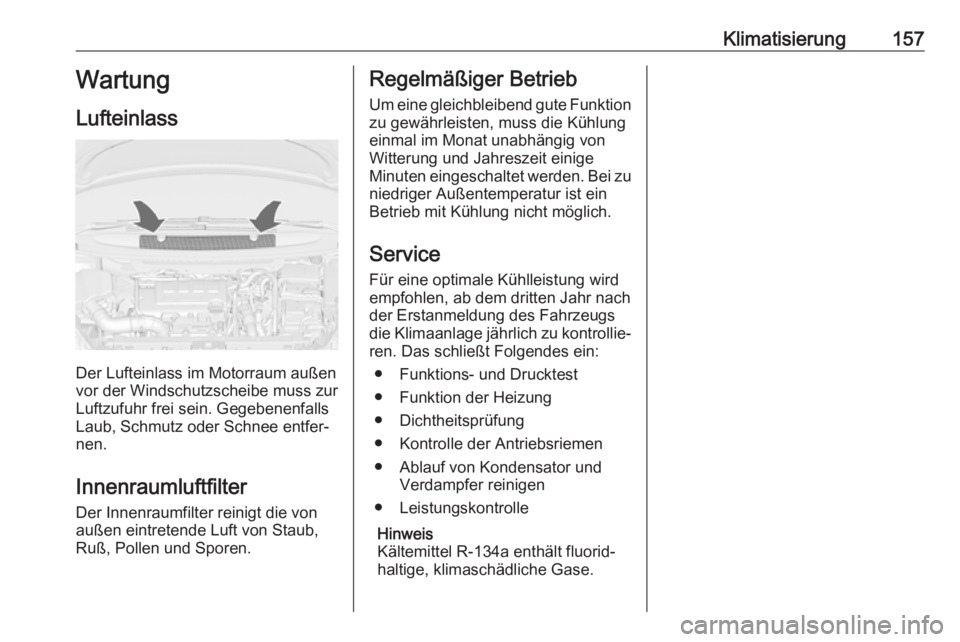

Wartung ..................................... 157
Lufteinlass ............................... 157
Innenraumluftfilter ....................157
Regelmäßiger Betrieb .............157
Service .................................... 157Klimatisierungssysteme
Heizung und Belüftung
Regler für: ● Temperatur
● Luftverteilung
● Gebläsegeschwindigkeit
● Entfeuchtung und Enteisung
Heckscheibenheizung Ü 3 34.
Temperatur
rot:warmblau:kaltDie Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.
Luftverteilungl:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich über verstell‐
bare BelüftungsdüsenK:zum Fußraum und zur Wind‐
schutzscheibe
Alle Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des
Gebläses auf die gewünschte
Geschwindigkeit einstellen.
Entfeuchtung und Enteisung ● V drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe
gerichtet.
● Temperaturregler auf die wärm‐ ste Stufe stellen.

150Klimatisierung●Heizbare Heckscheibe Ü
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐scheiben richten.

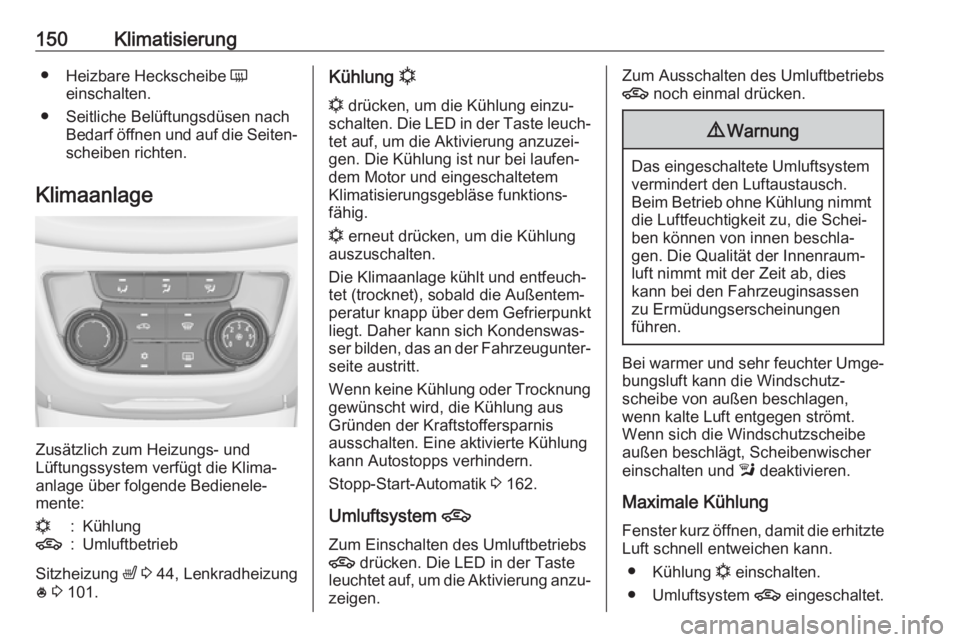

Klimaanlage
Zusätzlich zum Heizungs- und
Lüftungssystem verfügt die Klima‐
anlage über folgende Bedienele‐
mente:
n:Kühlung4:Umluftbetrieb
Sitzheizung ß 3 44, Lenkradheizung
* 3 101.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die LED in der Taste leuch‐
tet auf, um die Aktivierung anzuzei‐
gen. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem
Klimatisierungsgebläse funktions‐
fähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Stopp-Start-Automatik 3 162.
Umluftsystem 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung anzu‐ zeigen.Zum Ausschalten des Umluftbetriebs
4 noch einmal drücken.9Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen
führen.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft entgegen strömt.
Wenn sich die Windschutzscheibe
außen beschlägt, Scheibenwischer
einschalten und l deaktivieren.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
● Kühlung n einschalten.
● Umluftsystem 4 eingeschaltet.

Klimatisierung151●Luftverteilungsschalter M
drücken.
● Temperaturregler auf die kälteste
Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben V
●
V drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe
gerichtet.
● Temperaturregler auf die wärm‐ ste Stufe stellen.
● Heizbare Heckscheibe Ü
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor V
gedrückt, so kann kein Autostopp durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das
Gebläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem
Gebläse während eines Autostopps gedrückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 162.Elektronische Klimatisie‐
rungsautomatik
Die Zwei-Zonen-Klimatisierung
ermöglicht unterschiedliche Tempe‐
ratureinstellungen für die Fahrer- und
die Beifahrerseite.
Im Automatikmodus werden die
Temperatur, die Gebläsegeschwin‐
digkeit und die Luftverteilung automa‐ tisch geregelt.
Regler für:
● Temperatur auf Fahrerseite
● Luftverteilung
● Gebläsegeschwindigkeit
● Temperatur auf Beifahrerseite

152Klimatisierungn:KühlungAUTO:Automatikbetrieb4:manueller UmluftbetriebV:Entfeuchtung und
Enteisung
Heckscheibenheizung Ü 3 34, Sitz‐
heizung ß 3 44, Lenkradheizung *
3 101.
Die Einstellungen der Klimatisierung
werden auf dem Info-Display ange‐
zeigt. Änderungen der Einstellungen
werden kurz über dem aktuell ange‐
zeigten Menü eingeblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten
Komfort:
● AUTO drücken. Die LED in der
Taste leuchtet auf, um die Akti‐
vierung anzuzeigen. Die Luftver‐
teilung und die Gebläsedrehzahl
werden automatisch geregelt.
● Öffnen Sie im Automatikmodus alle Belüftungsdüsen, um die
Luftverteilung zu optimieren.
● n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
LED in der Taste leuchtet auf, um die Aktivierung anzuzeigen.
● Temperaturvoreinstellungen für Fahrer und Beifahrer über den
linken und rechten Drehknopf
festlegen. Die empfohlene
Temperatur beträgt 22 °C.
Die Regulierung der Gebläsedreh‐
zahl im Automatikmodus kann im
Info-Display im Menü
Systemeinstellungen geändert
werden.
Fahrzeugpersonalisierung 3 130.
Im Automatikbetrieb werden alle
Belüftungsdüsen automatisch betä‐
tigt. Daher müssen die Belüftungsdü‐ sen immer offen sein.
Temperaturvorwahl Die Temperatur kann auf einen belie‐
bigen gewünschten Wert zwischen
16 °C und 28 °C eingestellt werden.

Klimatisierung153
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Stopp-Start-Automatik 3 162.
Entfeuchtung und Enteisung der
Scheiben V
● V drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung
anzuzeigen.
● Temperatur und Luftverteilung stellen sich automatisch ein; das
Gebläse läuft auf einer hohen
Stufe.
● Heizbare Heckscheibe Ü
einschalten.
● Um in den vorherigen Modus zurückzukehren, auf V drücken.
Um in den Automatikmodus
zurückzukehren, auf AUTO
drücken.
Die Einstellung der automatischen
Heckscheibenheizung kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 130.Hinweis
Wird bei laufendem Motor V
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das
Gebläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem
Gebläse während eines Autostopps
gedrückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 162.
Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.

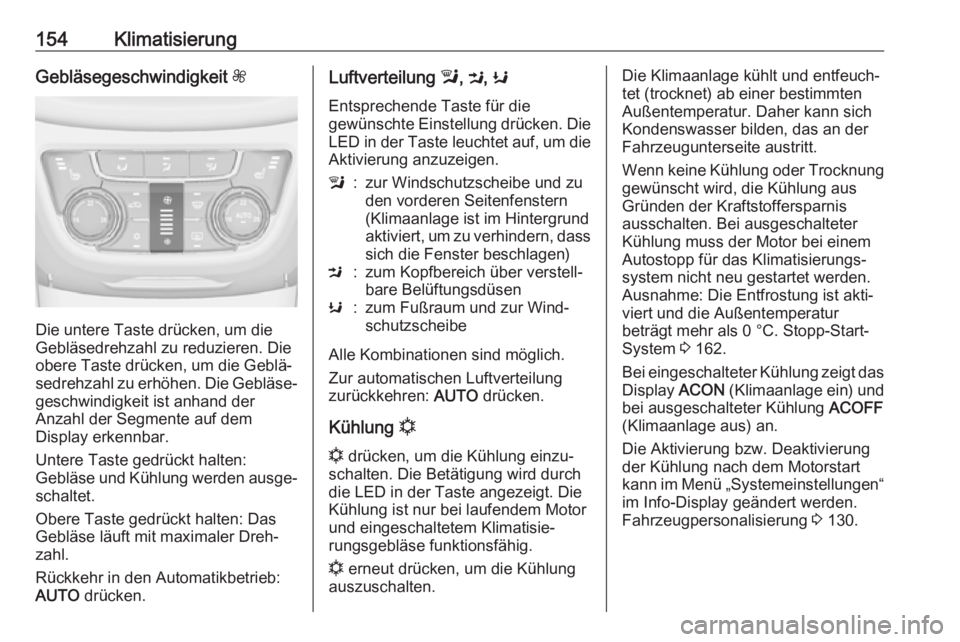

154KlimatisierungGebläsegeschwindigkeit Z
Die untere Taste drücken, um die
Gebläsedrehzahl zu reduzieren. Die
obere Taste drücken, um die Geblä‐ sedrehzahl zu erhöhen. Die Gebläse‐ geschwindigkeit ist anhand der
Anzahl der Segmente auf dem
Display erkennbar.
Untere Taste gedrückt halten:
Gebläse und Kühlung werden ausge‐
schaltet.
Obere Taste gedrückt halten: Das Gebläse läuft mit maximaler Dreh‐
zahl.
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Luftverteilung l, M , K
Entsprechende Taste für die
gewünschte Einstellung drücken. Die LED in der Taste leuchtet auf, um dieAktivierung anzuzeigen.l:zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern, dass sich die Fenster beschlagen)M:zum Kopfbereich über verstell‐
bare BelüftungsdüsenK:zum Fußraum und zur Wind‐
schutzscheibe
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung
zurückkehren: AUTO drücken.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch
die LED in der Taste angezeigt. Die
Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Außentemperatur. Daher kann sich
Kondenswasser bilden, das an der
Fahrzeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten. Bei ausgeschalteter
Kühlung muss der Motor bei einem
Autostopp für das Klimatisierungs‐
system nicht neu gestartet werden.
Ausnahme: Die Entfrostung ist akti‐
viert und die Außentemperatur
beträgt mehr als 0 °C. Stopp-Start-
System 3 162.
Bei eingeschalteter Kühlung zeigt das
Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.
Die Aktivierung bzw. Deaktivierung
der Kühlung nach dem Motorstart
kann im Menü „Systemeinstellungen“ im Info-Display geändert werden.
Fahrzeugpersonalisierung 3 130.

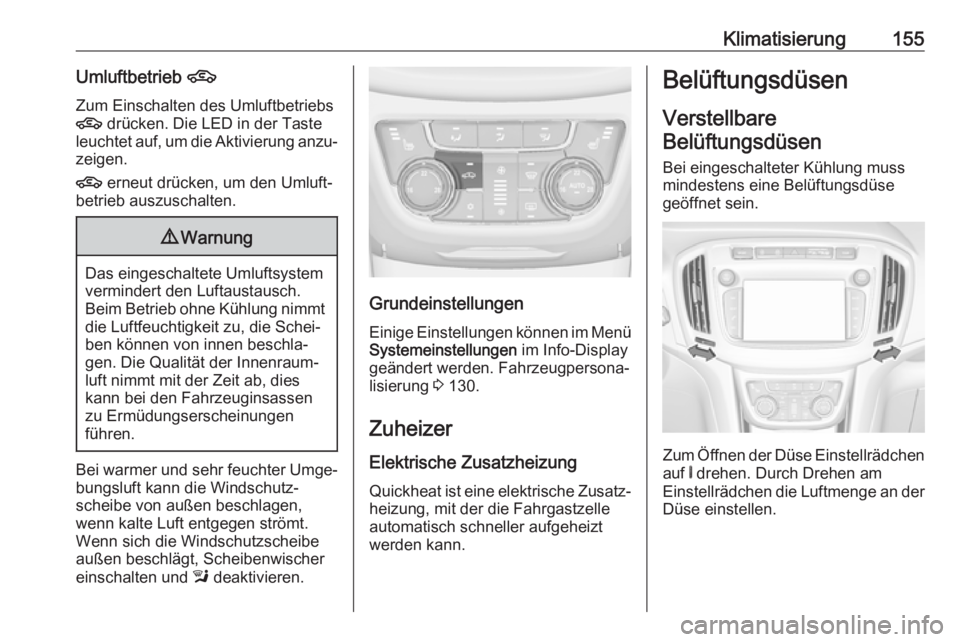

Klimatisierung155Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung anzu‐ zeigen.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen
führen.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft entgegen strömt.
Wenn sich die Windschutzscheibe
außen beschlägt, Scheibenwischer
einschalten und l deaktivieren.
Grundeinstellungen
Einige Einstellungen können im Menü Systemeinstellungen im Info-Display
geändert werden. Fahrzeugpersona‐ lisierung 3 130.
Zuheizer
Elektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐
heizung, mit der die Fahrgastzelle
automatisch schneller aufgeheizt
werden kann.
Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse
geöffnet sein.
Zum Öffnen der Düse Einstellrädchen auf B drehen. Durch Drehen am
Einstellrädchen die Luftmenge an der
Düse einstellen.

156Klimatisierung
Richtung des Luftstroms durch
Kippen und Schwenken der Lamellen einstellen.
Zum Schließen der Düse Einstellräd‐
chen auf 7 drehen.
Belüftungsdüsen für die Rücksitze
befinden sich links und rechts hinter
den Vordersitzen.
9 Warnung
Keine Gegenstände an den
Lamellen der Belüftungsdüsen
anbringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befindensich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.

Klimatisierung157Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von
außen eintretende Luft von Staub,
Ruß, Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von
Witterung und Jahreszeit einige
Minuten eingeschaltet werden. Bei zu
niedriger Außentemperatur ist ein
Betrieb mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐ ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen
● Ablauf von Kondensator und Verdampfer reinigen
● Leistungskontrolle
Hinweis
Kältemittel R-134a enthält fluorid‐
haltige, klimaschädliche Gase.

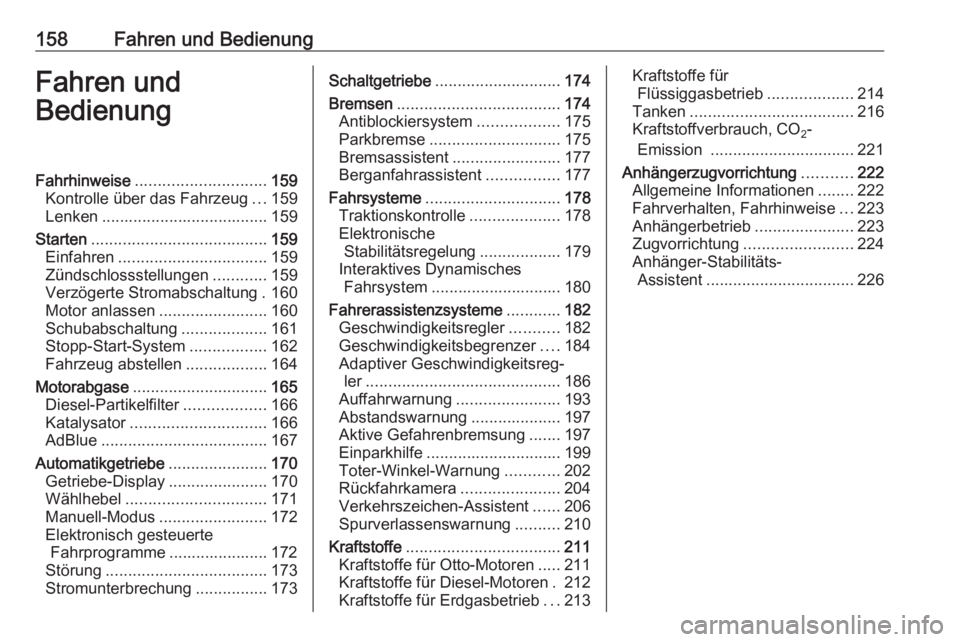

158Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 159
Kontrolle über das Fahrzeug ...159
Lenken ..................................... 159
Starten ....................................... 159
Einfahren ................................. 159
Zündschlossstellungen ............159
Verzögerte Stromabschaltung . 160
Motor anlassen ........................160
Schubabschaltung ...................161
Stopp-Start-System .................162
Fahrzeug abstellen ..................164
Motorabgase .............................. 165
Diesel-Partikelfilter ..................166
Katalysator .............................. 166
AdBlue ..................................... 167
Automatikgetriebe ......................170
Getriebe-Display ......................170
Wählhebel ............................... 171
Manuell-Modus ........................172
Elektronisch gesteuerte Fahrprogramme ...................... 172
Störung .................................... 173
Stromunterbrechung ................173Schaltgetriebe ............................ 174
Bremsen .................................... 174
Antiblockiersystem ..................175
Parkbremse ............................. 175
Bremsassistent ........................177
Berganfahrassistent ................177
Fahrsysteme .............................. 178
Traktionskontrolle ....................178
Elektronische Stabilitätsregelung ..................179
Interaktives Dynamisches Fahrsystem ............................. 180
Fahrerassistenzsysteme ............182
Geschwindigkeitsregler ...........182
Geschwindigkeitsbegrenzer ....184
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 186
Auffahrwarnung .......................193
Abstandswarnung ....................197
Aktive Gefahrenbremsung .......197
Einparkhilfe .............................. 199
Toter-Winkel-Warnung ............202
Rückfahrkamera ......................204
Verkehrszeichen-Assistent ......206
Spurverlassenswarnung ..........210
Kraftstoffe .................................. 211
Kraftstoffe für Otto-Motoren .....211
Kraftstoffe für Diesel-Motoren . 212
Kraftstoffe für Erdgasbetrieb ...213Kraftstoffe für
Flüssiggasbetrieb ...................214
Tanken .................................... 216
Kraftstoffverbrauch, CO 2-
Emission ................................ 221
Anhängerzugvorrichtung ...........222
Allgemeine Informationen ........222
Fahrverhalten, Fahrhinweise ...223
Anhängerbetrieb ......................223
Zugvorrichtung ........................ 224
Anhänger-Stabilitäts- Assistent ................................. 226
