Einführung3Fahrzeugspezifische Daten
Bitte tragen Sie die Daten Ihres Fahr‐
zeugs auf der vorherigen Seite ein,
um diese schnell verfügbar zu haben.
Diese Informationen sind in den
Abschnitten „Service und Wartung“
und „Technische Daten“, sowie auf
dem Typschild zu finden.
Einführung
Ihr Fahrzeug ist die intelligente
Verbindung von zukunftsweisender
Technik, Sicherheit, Umweltfreund‐
lichkeit und Wirtschaftlichkeit.
Mit dieser Betriebsanleitung erhalten Sie alle Informationen, die Sie für den sicheren und effizienten Betrieb IhresFahrzeugs benötigen.
Informieren Sie Ihre Mitfahrer über
mögliche Unfall- und Verletzungsge‐
fahren durch unsachgemäßen
Gebrauch des Fahrzeugs.
Sie sind verpflichtet, sich immer an
die geltenden Gesetze und Vorschrif‐ ten des Landes zu halten, in dem Sie sich befinden. Diese können von den
Angaben in dieser Betriebsanleitung
abweichen.Die Nichtbeachtung der in diesem
Handbuch enthaltenen Beschreibun‐
gen kann sich nachteilig auf Ihre
Garantie auswirken.
Wenn in dieser Betriebsanleitung auf
die Inanspruchnahme einer Werkstatt verwiesen wird, empfehlen wir Ihnen,
einen Opel Service Partner aufzusu‐
chen. Für Gasfahrzeuge empfehlen wir Ihnen einen für die Wartung von
Gasfahrzeugen zugelassenen Opel
Service Partner.
Die Opel Service Partner bieten erst‐
klassigen Service zu angemessenen
Preisen. Erfahrene, von Opel
geschulte Fachkräfte arbeiten nach
spezifischen Vorschriften von Opel.
Die Kundenliteratur ist immer griffbe‐
reit im Fahrzeug aufzubewahren.
Benutzung dieser Betriebsanleitung
● In dieser Betriebsanleitung werden alle für dieses Modell
erhältlichen Optionen und
Ausstattungen beschrieben.
Einige Beschreibungen,
einschließlich der für Display-und Menüfunktionen, treffen
aufgrund der Modellvariante,
länderspezifischer
Besonderheiten,
Sonderausstattungen oder
Zubehör auf Ihr Fahrzeug
möglicherweise nicht zu.
● Im Kapitel „Kurz und bündig“ erhalten Sie einen ersten Über‐
blick.
● Die Inhaltsverzeichnisse am Anfang der Betriebsanleitung
und in den einzelnen Abschnitten
helfen Ihnen, sich rasch zu orien‐
tieren.
● Spezielle Informationen finden Sie am schnellsten über dasStichwortverzeichnis.
● In dieser Betriebsanleitung werden Fahrzeuge mit dem
Lenkrad auf der linken Seite
dargestellt. Die Bedienung ist bei Fahrzeugen mit dem Lenkrad auf der rechten Seite vergleichbar.
● In der Betriebsanleitung sind die Motoridentifikationscodes ange‐geben. Die zugehörigen

Kurz und bündig111Elektrische
Fensterbetätigung .................32
2 Außenspiegel ........................ 30
3 Geschwindigkeitsregler ......182
Geschwindigkeitsbe‐
grenzer ................................ 184
Adaptiver Geschwindig‐
keitsregler ........................... 186
Auffahrwarnung ..................193
4 Blinker, Lichthupe,
Abblendlicht und Fernlicht,
Fernlichtassistent ...............144
Beleuchtung beim
Aussteigen ......................... 148
Standlicht ............................ 145
Tasten für Driver
Information Center ..............122
5 Instrumente ........................ 108
6 Driver Information Center .... 122
7 Fernbedienung am
Lenkrad .............................. 1018Windschutzscheiben‐
wischer, Windschutz‐
scheibenwaschanlage,
Scheinwerferwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ....................... 102
9 Info-Display ........................ 126
10 Zentralverriegelung ...............23
Warnblinker ........................ 144
Sport-Modus ...................... 180
Tour-Modus ........................ 180
Kraftstoffwahltaste ..............110
Kontrollleuchte für
Airbagabschaltung .............116
11 Status-LED der Diebstahl‐
warnanlage .......................... 27
12 Mittlere Belüftungsdüsen ...155
13 Seitliche Belüftungsdüsen ..155
14 Handschuhfach ....................70
15 Klimatisierungssysteme ......149
16 USB-Eingang ........................ 10
Steckdose ........................... 10617Wählhebel, Schaltgetriebe . 174
Automatikgetriebe ..............170
18 Traktionskontrolle ............... 178
Elektronische Stabilitäts‐
regelung ............................. 179
Spurverlassenswarnung ....210
19 Elektrische Parkbremse ......175
20 Manuelle Parkbremse .........175
21 Einparkhilfe ......................... 199
Eco-Taste für Stopp-Start-
System ................................ 162
22 Zündschloss mit
Lenkradsperre ....................159
23 Hupe .................................. 102
Fahrer-Airbag ....................... 60
24 Entriegelungsgriff der
Motorhaube ........................ 230
25 Sicherungskasten ..............248
Ablagefach ............................ 72
26 Lichtschalter ....................... 139
Leuchtweitenregulierung ....141
Nebelleuchten ....................145

18Kurz und bündigKupplungspedal erneut betätigen, um
den Motor wieder zu starten. Ein
Neustart wird dadurch angezeigt, dass der Zeiger des Drehzahlmesser
in der Position Leerlaufdrehzahl
steht.
Stopp-Start-Automatik 3 162.Abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse Schalter m
ca. eine Sekunde lang ziehen.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 116.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐
hebel auf P stellen. An einer
Steigung Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abzie‐
hen des Zündschlüssels den
Rückwärtsgang einlegen bzw.
den Wählhebel auf P stellen.
Vorderräder zum Bordstein
hindrehen.
● Die Fenster schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit Automatik‐
getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.

Kurz und bündig19●Fahrzeug mit e auf der Funkfern‐
bedienung verriegeln.
● Diebstahlwarnanlage aktivieren 3 27.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 229.Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Schlüssel, Verriegelung 3 20, Fahr‐
zeug für längeren Zeitraum abstellen
3 228.

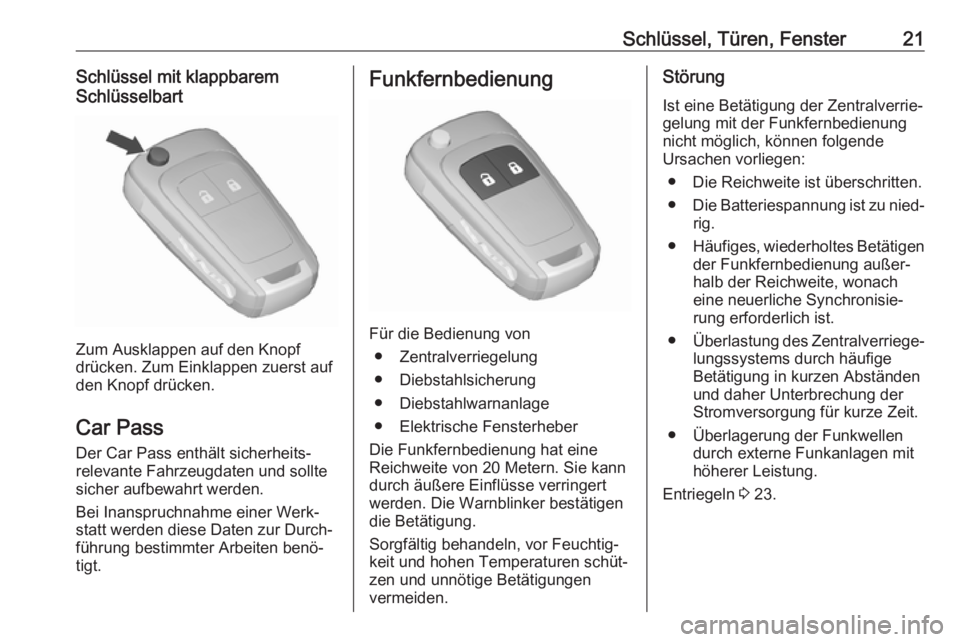

Schlüssel, Türen, Fenster21Schlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Car Pass
Der Car Pass enthält sicherheits‐
relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Daten zur Durch‐
führung bestimmter Arbeiten benö‐
tigt.
Funkfernbedienung
Für die Bedienung von
● Zentralverriegelung
● Diebstahlsicherung
● Diebstahlwarnanlage
● Elektrische Fensterheber
Die Funkfernbedienung hat eine
Reichweite von 20 Metern. Sie kann
durch äußere Einflüsse verringert
werden. Die Warnblinker bestätigen
die Betätigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende
Ursachen vorliegen:
● Die Reichweite ist überschritten.
● Die Batteriespannung ist zu nied‐
rig.
● Häufiges, wiederholtes Betätigen
der Funkfernbedienung außer‐
halb der Reichweite, wonach
eine neuerliche Synchronisie‐
rung erforderlich ist.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Entriegeln 3 23.

30Schlüssel, Türen, FensterAußenspiegelAsphärische Wölbung Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und verkleinert den toten Winkel. Die
Form des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies
beeinflusst das Abschätzen von
Entfernungen.
Toter-Winkel-Warnung 3 202.
Elektrisches EinstellenGewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) wählen.
Durch Neigen des vierstufigen Schal‐
ters den betreffenden Spiegel einstel‐ len.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Elektrisches Einklappen
Bedienelement auf 0 drehen und
dann hinunterdrücken. Beide Außen‐
spiegel werden eingeklappt.
Bedienelement erneut hinunter‐
drücken: Beide Außenspiegel kehren
in ihre Ausgangslage zurück.
Wurde ein elektrisch eingeklappter
Spiegel manuell ausgeklappt, wird
bei Drücken des Bedienelements nur der andere Spiegel elektrisch ausge‐
klappt.

Schlüssel, Türen, Fenster33Zündung einschalten, um die elektri‐
sche Fensterbetätigung zu benutzen.
Verzögerte Stromabschaltung
3 160.
Schalter für das betreffende Fenster
betätigen, indem er zum Öffnen
gedrückt bzw. zum Schließen gezo‐
gen wird.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster
bewegt sich so lange nach oben bzw.
unten, wie der Schalter betätigt wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt und dann
loslassen: Fenster bewegt sich auto‐
matisch mit aktivierter Schutzfunktion
nach oben bzw. unten. Zum Anhalten den Schalter noch einmal in die
gleiche Richtung bewegen.
Schutzfunktion
Trifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen
Widerstand, wird sie sofort gestoppt
und wieder geöffnet.
Schutzfunktion umgehen
Im Falle von Schließschwierigkeiten
aufgrund von Frost o.ä. die Zündung
einschalten und dann den Schalter
zum ersten Einrastpunkt ziehen und
halten. Das Fenster bewegt sich ohne
aktivierte Schutzfunktion nach oben.
Zum Anhalten Schalter loslassen.Kindersicherung für hintere
Fenster
Zur Deaktivierung der elektrischen
Fensterbetätigung der Hintertüren z
drücken; die LED leuchtet auf. Zur
Aktivierung erneut z drücken.
Fenster von außen betätigen Die Fenster lassen sich mit der Funk‐
fernbedienung von außen betätigen.

36Schlüssel, Türen, FensterSchutzfunktion
Trifft das Sonnenrollo während der
automatischen Schließbewegung auf
einen Widerstand, wird es sofort
gestoppt und wieder geöffnet.
Funktions-Standby
Das Sonnenrollo ist in Zündschloss‐
stellung 1 funktionsfähig 3 159.
Initialisierung nach einem
Stromausfall
Nach einem Stromausfall ist das Sonnenrollo möglicherweise nur
eingeschränkt funktionsfähig.
System wie folgt initialisieren:
1. Zündschalter in Stellung 1
drehen.
2. G (Öffnen) zweimal leicht bis zum
ersten Einrastpunkt drücken. Das
Sonnenrollo wird leicht geöffnet.
3. Sofort H (Schließen) zweimal
leicht bis zum ersten Einrastpunkt
drücken. Das Sonnenrollo wird
leicht geschlossen.
Nach Schritt 3 befindet sich das
Sonnenrollo im Initialisierungs‐modus mit deaktivierter Schutz‐
funktion.
4. G (Öffnen) leicht bis zum ersten
Einrastpunkt drücken, bis das
Sonnenrollo vollständig geöffnet ist.
5. H (Schließen) leicht bis zum
ersten Einrastpunkt drücken, bis
das Sonnenrollo vollständig
geschlossen ist.
Nach Abschluss dieser Prozedur ist
das Sonnenrollo initialisiert und die
Schutzfunktion aktiviert.
Wenn Taste G oder H während der
Initialisierung fest bis zum zweiten
Einrastpunkt gedrückt wird, wird der
Vorgang abgebrochen.

Sitze, Rückhaltesysteme37Sitze,
RückhaltesystemeKopfstützen .................................. 37
Aktive Kopfstützen .....................38
Vordersitze ................................... 39
Sitzposition ................................ 39
Manuelle Sitzeinstellung ............40
Elektrische Sitzeinstellung .........42
Armlehne ................................... 43
Heizung ..................................... 44
Rücksitze ..................................... 45
Sitze der zweiten Sitzreihe ........45
Sitze der dritten Sitzreihe ..........50
Sicherheitsgurte ........................... 52
Sicherheitsgurt .......................... 52
Dreipunkt-Sicherheitsgurt ..........53
Airbag-System ............................. 56
Front-Airbag .............................. 60
Seiten-Airbag ............................. 60
Kopf-Airbag ............................... 61
Airbagabschaltung .....................61
Kinderrückhaltesysteme ..............63
Kindersicherheitssystem ...........63
Befestigungsplätze des Kinder‐ sicherheitssystems ...................66Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes
abschließen. Ist dies bei sehr großen Personen nicht möglich, höchste
Position einstellen, bei sehr kleinen
Personen tiefste Position.
Einstellung
Kopfstützen der Vordersitze
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten.

Sitze, Rückhaltesysteme39Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich
unkontrolliert bewegen.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
● Mit dem Gesäß möglichst weit hinten an der Rückenlehne
sitzen. Den Abstand zwischen
Sitz und Pedalen so einstellen,
dass die Beine beim Treten der
Pedale leicht angewinkelt sind. Den Beifahrersitz möglichst weit
nach hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Anzeigeinstrumente haben. Der
Abstand zwischen Kopf und
Dachrahmen sollte mindestens
eine Handbreite betragen. Ihre
Oberschenkel sollten leicht auf
dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne
sitzen. Die Neigung der Rücken‐ lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so einstellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig
gestreckt ist und die Schultern an
der Sitzlehne anliegen.
● Lenkrad einstellen 3 101.
● Kopfstütze einstellen 3 37.
● Höhe des Sicherheitsgurts einstellen 3 53.
