OPEL ZAFIRA C 2017.5 Gebruikershandleiding (in Dutch)

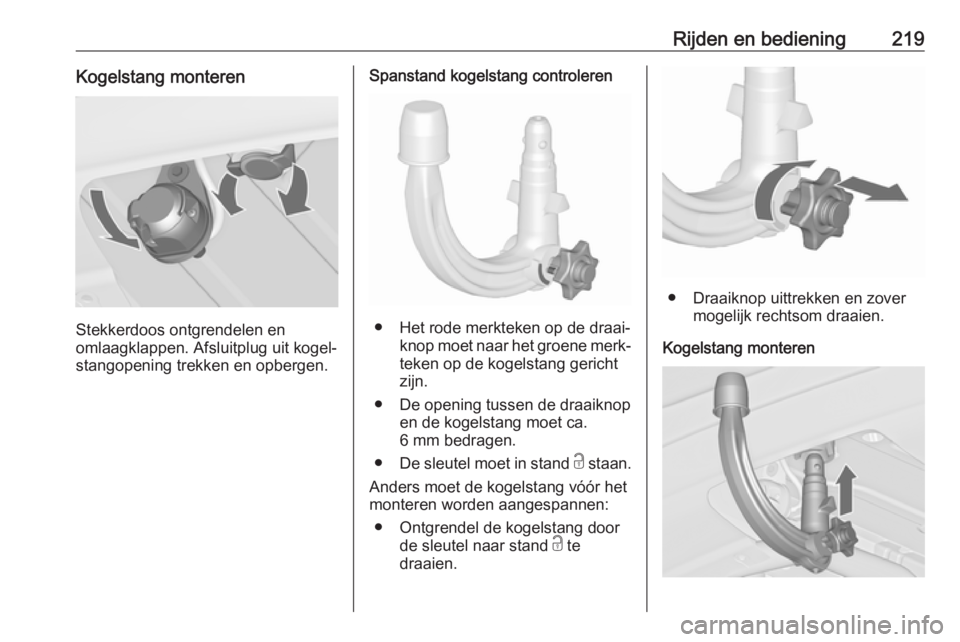

Rijden en bediening219Kogelstang monteren
Stekkerdoos ontgrendelen en
omlaagklappen. Afsluitplug uit kogel‐ stangopening trekken en opbergen.
Spanstand kogelstang controleren
● Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
● Draaiknop uittrekken en zover mogelijk rechtsom draaien.
Kogelstang monteren

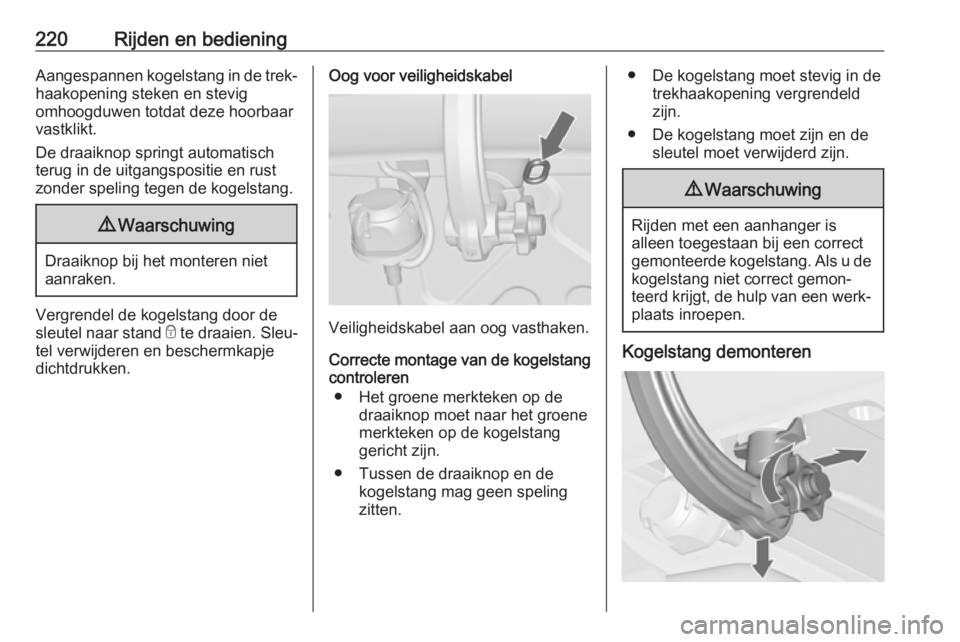

220Rijden en bedieningAangespannen kogelstang in de trek‐
haakopening steken en stevig
omhoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch
terug in de uitgangspositie en rust zonder speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
● Het groene merkteken op de draaiknop moet naar het groenemerkteken op de kogelstang
gericht zijn.
● Tussen de draaiknop en de kogelstang mag geen spelingzitten.
● De kogelstang moet stevig in de trekhaakopening vergrendeld
zijn.
● De kogelstang moet zijn en de sleutel moet verwijderd zijn.9Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde kogelstang. Als u de kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren

Rijden en bediening221Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐
lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
Aanhangerstabilisatie
Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is, moet
u het stuurwiel zo stil mogelijk
houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 175.

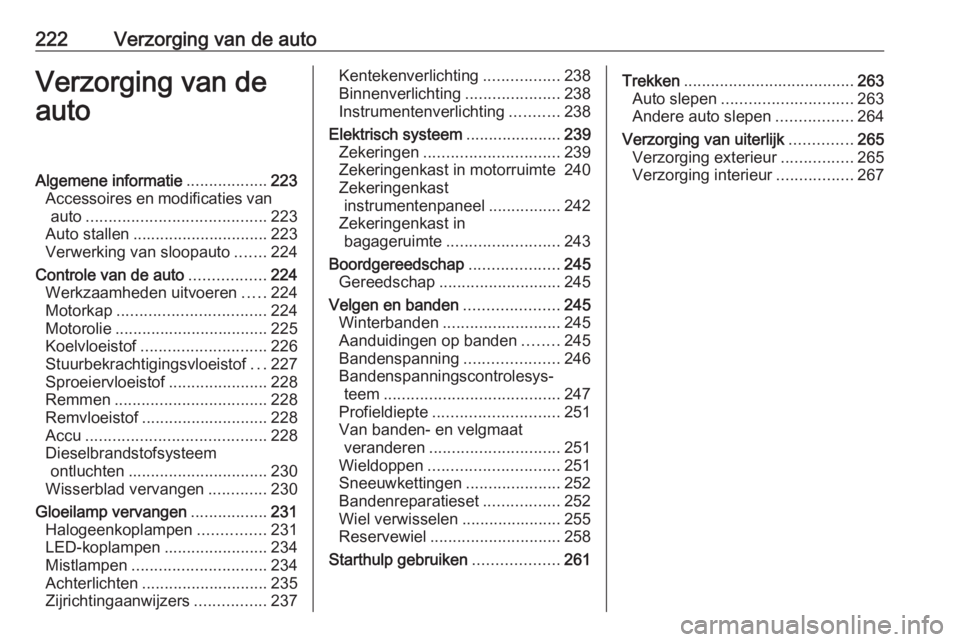

222Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................223
Accessoires en modificaties van auto ........................................ 223
Auto stallen .............................. 223
Verwerking van sloopauto .......224
Controle van de auto .................224
Werkzaamheden uitvoeren .....224
Motorkap ................................. 224
Motorolie .................................. 225
Koelvloeistof ............................ 226
Stuurbekrachtigingsvloeistof ...227
Sproeiervloeistof ......................228
Remmen .................................. 228
Remvloeistof ............................ 228
Accu ........................................ 228
Dieselbrandstofsysteem ontluchten ............................... 230
Wisserblad vervangen .............230
Gloeilamp vervangen .................231
Halogeenkoplampen ...............231
LED-koplampen .......................234
Mistlampen .............................. 234
Achterlichten ............................ 235
Zijrichtingaanwijzers ................237Kentekenverlichting .................238
Binnenverlichting .....................238
Instrumentenverlichting ...........238
Elektrisch systeem .....................239
Zekeringen .............................. 239
Zekeringenkast in motorruimte 240
Zekeringenkast instrumentenpaneel ................242
Zekeringenkast in bagageruimte ......................... 243
Boordgereedschap ....................245
Gereedschap ........................... 245
Velgen en banden .....................245
Winterbanden .......................... 245
Aanduidingen op banden ........245
Bandenspanning .....................246
Bandenspanningscontrolesys‐ teem ....................................... 247
Profieldiepte ............................ 251
Van banden- en velgmaat veranderen ............................. 251
Wieldoppen ............................. 251
Sneeuwkettingen .....................252
Bandenreparatieset .................252
Wiel verwisselen ......................255
Reservewiel ............................. 258
Starthulp gebruiken ...................261Trekken...................................... 263
Auto slepen ............................. 263
Andere auto slepen .................264
Verzorging van uiterlijk ..............265
Verzorging exterieur ................265
Verzorging interieur .................267

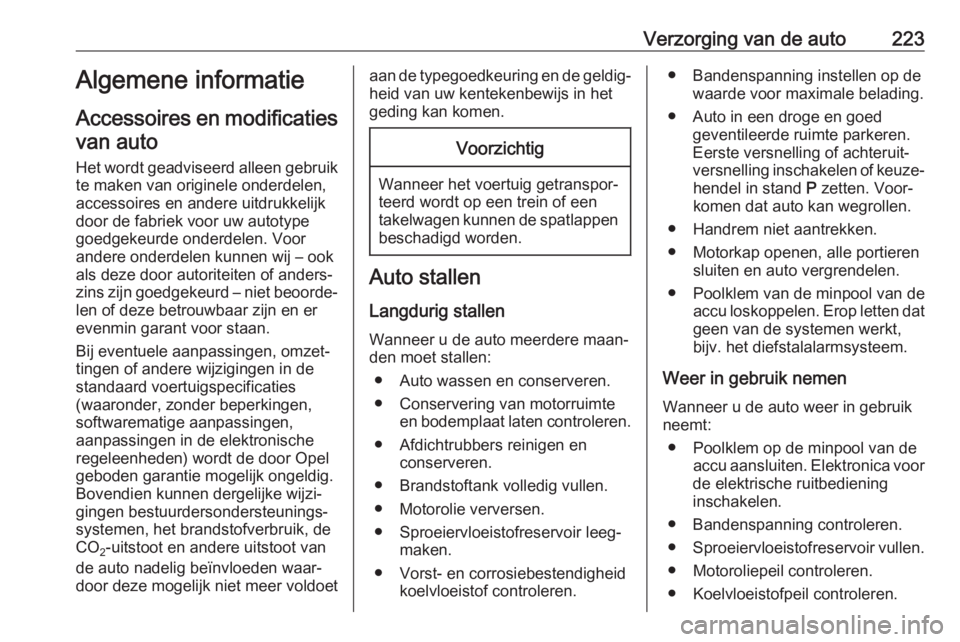

Verzorging van de auto223Algemene informatie
Accessoires en modificaties van auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Bovendien kunnen dergelijke wijzi‐
gingen bestuurdersondersteunings‐ systemen, het brandstofverbruik, de
CO 2-uitstoot en andere uitstoot van
de auto nadelig beïnvloeden waar‐
door deze mogelijk niet meer voldoetaan de typegoedkeuring en de geldig‐
heid van uw kentekenbewijs in het
geding kan komen.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op dewaarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen of keuze‐ hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
bijv. het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren. ● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.

224Verzorging van de auto● Aangezien AdBlue maximaaltwee jaar meegaat, moet eventu‐eel te oude vloeistof worden
ververst. De hulp van een werk‐ plaats inroepen.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐ demontagebedrijf.
Auto's op gas moeten worden afge‐
voerd door een speciaal daartoe
bevoegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

Verzorging van de auto225
Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch
omhoog gehouden.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐ kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm) in de grendel vallen.
Controleer of de motorkap vergren‐
deld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Contro‐
leer of de gebruikte olie de juiste
specificatie heeft. Aanbevolen olie en smeermiddelen 3 269.
Het maximale motorolieverbruik is 0,6
liter per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Afhankelijk van de motor worden er
verschillende oliepeilstokken
gebruikt.

226Verzorging van de auto
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan
motorolie bijvullen.
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Bij sommige motoren is een trechter
nodig om de motorolie bij te vullen.
De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.
Gebruik de trechter om de motorolie
via de opening bij te vullen.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het
opbergvak.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 282.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In koude streken
met zeer lage temperaturen biedt de
af-fabriek bijgevulde koelvloeistof
vorstbescherming tot ca. -37 °C.
Voorzichtig
Alleen goedgekeurde antivries
gebruiken.
Koelvloeistof en anti-vries 3 269.

Verzorging van de auto227KoelvloeistofpeilVoorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een goedgekeurde geconcen‐
treerde koelvloeistof met schoon
kraanwater; verhouding 1:1. Gebruik
schoon kraanwater als er geen
geconcentreerde koelvloeistof voor‐
handen is. Dop goed vastdraaien.
Motor B16DTH: Zet na het starten
van de motor de verwarming gedu‐
rende ongeveer vijf minuten op de
hoogste stand en de ventilatorsnel‐
heid op de eerste stand. Zo ontsnapt
de lucht in het koelsysteem.
Koelvloeistofgehalte door een werk‐
plaats laten controleren en oorzaak
van het koelvloeistofverlies laten
verhelpen.
Stuurbekrachtigingsvloei‐ stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in
contact komen met de vloeistof‐ zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.
Het stuurbekrachtigingsvloeistofpeil hoeft in de regel niet te worden
gecontroleerd. Als er bij het sturen
een ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats
in.

228Verzorging van de autoSproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid goedge‐
keurde sproeiervloeistof bijvullen die
antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 269.
Accu
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zodanig is dat deaccu voldoende wordt opgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.
