OPEL ZAFIRA C 2017.5 Instruksjonsbok

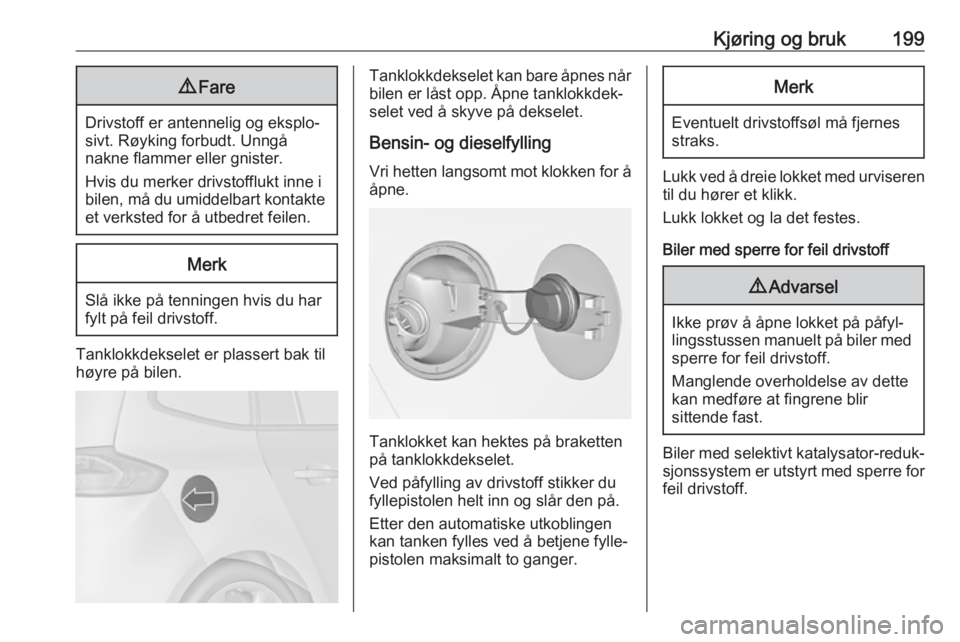

Kjøring og bruk1999Fare
Drivstoff er antennelig og eksplo‐
sivt. Røyking forbudt. Unngå
nakne flammer eller gnister.
Hvis du merker drivstofflukt inne i
bilen, må du umiddelbart kontakte et verksted for å utbedret feilen.
Merk
Slå ikke på tenningen hvis du har
fylt på feil drivstoff.
Tanklokkdekselet er plassert bak til
høyre på bilen.
Tanklokkdekselet kan bare åpnes når
bilen er låst opp. Åpne tanklokkdek‐
selet ved å skyve på dekselet.
Bensin- og dieselfylling Vri hetten langsomt mot klokken for ååpne.
Tanklokket kan hektes på braketten
på tanklokkdekselet.
Ved påfylling av drivstoff stikker du
fyllepistolen helt inn og slår den på.
Etter den automatiske utkoblingen
kan tanken fylles ved å betjene fylle‐
pistolen maksimalt to ganger.
Merk
Eventuelt drivstoffsøl må fjernes
straks.
Lukk ved å dreie lokket med urviseren til du hører et klikk.
Lukk lokket og la det festes.
Biler med sperre for feil drivstoff
9 Advarsel
Ikke prøv å åpne lokket på påfyl‐
lingsstussen manuelt på biler med
sperre for feil drivstoff.
Manglende overholdelse av dette
kan medføre at fingrene blir
sittende fast.
Biler med selektivt katalysator-reduk‐ sjonssystem er utstyrt med sperre for
feil drivstoff.

200Kjøring og bruk

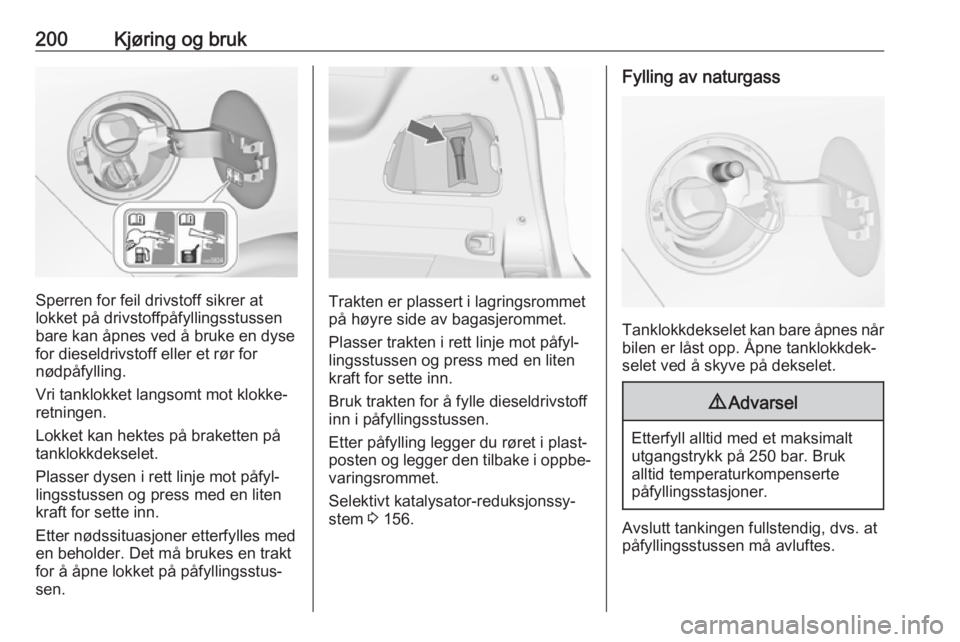

Sperren for feil drivstoff sikrer at
lokket på drivstoffpåfyllingsstussen
bare kan åpnes ved å bruke en dyse
for dieseldrivstoff eller et rør for
nødpåfylling.
Vri tanklokket langsomt mot klokke‐
retningen.
Lokket kan hektes på braketten på
tanklokkdekselet.
Plasser dysen i rett linje mot påfyl‐
lingsstussen og press med en liten
kraft for sette inn.
Etter nødssituasjoner etterfylles med
en beholder. Det må brukes en trakt
for å åpne lokket på påfyllingsstus‐
sen.Trakten er plassert i lagringsrommet
på høyre side av bagasjerommet.
Plasser trakten i rett linje mot påfyl‐
lingsstussen og press med en liten
kraft for sette inn.
Bruk trakten for å fylle dieseldrivstoff
inn i påfyllingsstussen.
Etter påfylling legger du røret i plast‐
posten og legger den tilbake i oppbe‐ varingsrommet.
Selektivt katalysator-reduksjonssy‐
stem 3 156.
Fylling av naturgass
Tanklokkdekselet kan bare åpnes når
bilen er låst opp. Åpne tanklokkdek‐
selet ved å skyve på dekselet.
9 Advarsel
Etterfyll alltid med et maksimalt
utgangstrykk på 250 bar. Bruk
alltid temperaturkompenserte
påfyllingsstasjoner.
Avslutt tankingen fullstendig, dvs. at
påfyllingsstussen må avluftes.

Kjøring og bruk201Naturgasstankens kapasitet avhen‐
ger av utetemperatur, påfyllingstrykk
og type tankanlegg. Påfyllingsmeng‐
der 3 264.
Lukk lokket og la det festes.
Betegnelser på "naturgassbiler" i
utlandet:TyskErdgasfahrzeugeEngelskNGVs = Natural Gas
VehiclesFranskVéhicules au gaz naturel - eller - Véhicules GNVItalienskMetano auto
Betegnelser på "naturgass" i utlandet:
TyskErdgasEngelskCNG = Compressed
Natural GasFranskGNV = Gaz Naturel (pour)
Véhicules - eller -
CGN = carburantgaz

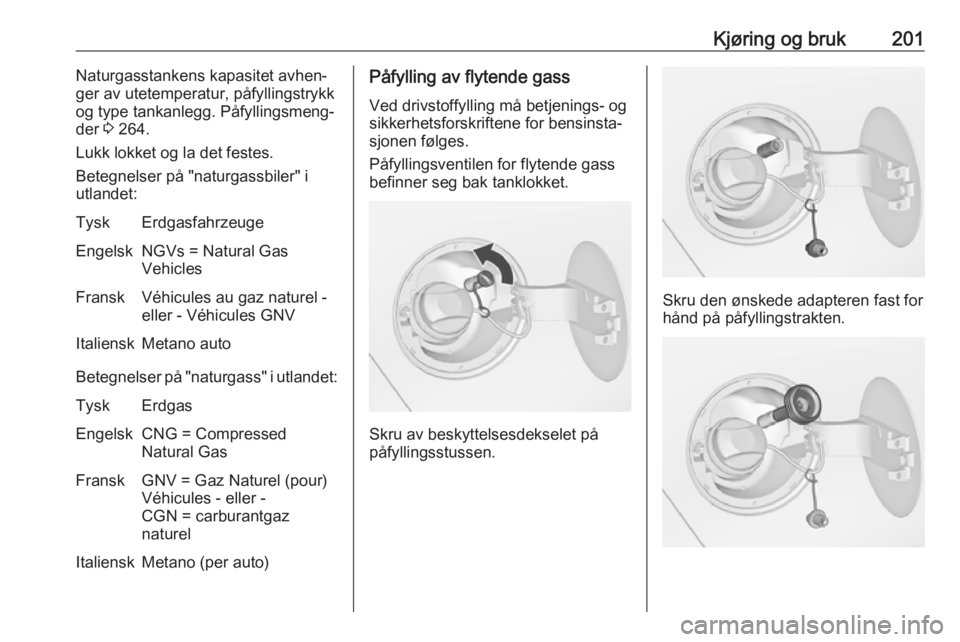

naturelItalienskMetano (per auto)Påfylling av flytende gass
Ved drivstoffylling må betjenings- og
sikkerhetsforskriftene for bensinsta‐
sjonen følges.
Påfyllingsventilen for flytende gass
befinner seg bak tanklokket.
Skru av beskyttelsesdekselet på
påfyllingsstussen.
Skru den ønskede adapteren fast for
hånd på påfyllingstrakten.

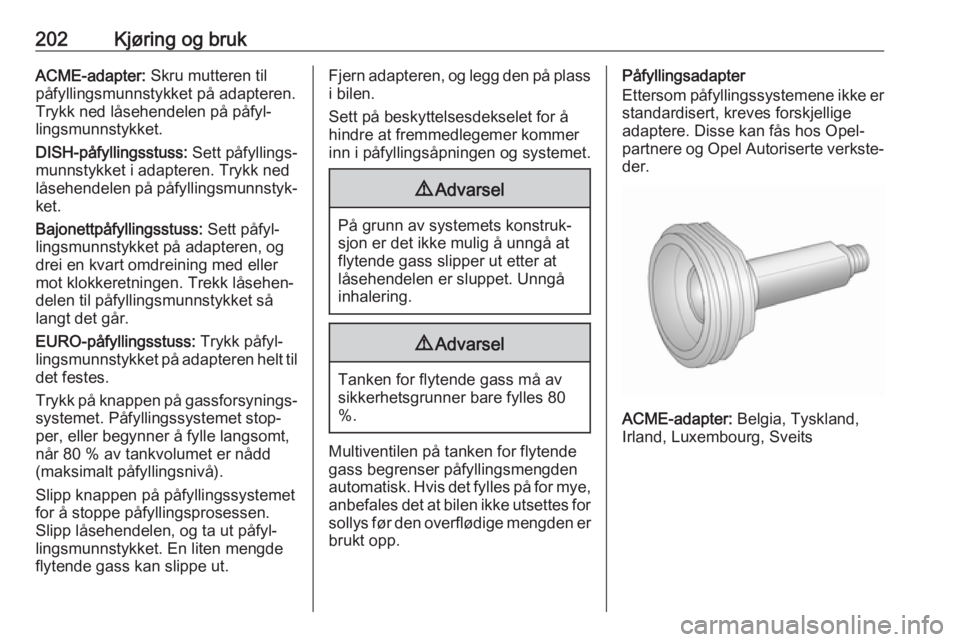

202Kjøring og brukACME-adapter: Skru mutteren til
påfyllingsmunnstykket på adapteren. Trykk ned låsehendelen på påfyl‐
lingsmunnstykket.
DISH-påfyllingsstuss: Sett påfyllings‐
munnstykket i adapteren. Trykk ned
låsehendelen på påfyllingsmunnstyk‐
ket.
Bajonettpåfyllingsstuss: Sett påfyl‐
lingsmunnstykket på adapteren, og
drei en kvart omdreining med eller mot klokkeretningen. Trekk låsehen‐
delen til påfyllingsmunnstykket så
langt det går.
EURO-påfyllingsstuss: Trykk påfyl‐
lingsmunnstykket på adapteren helt til
det festes.
Trykk på knappen på gassforsynings‐ systemet. Påfyllingssystemet stop‐
per, eller begynner å fylle langsomt,
når 80 % av tankvolumet er nådd
(maksimalt påfyllingsnivå).
Slipp knappen på påfyllingssystemet
for å stoppe påfyllingsprosessen.
Slipp låsehendelen, og ta ut påfyl‐
lingsmunnstykket. En liten mengde flytende gass kan slippe ut.Fjern adapteren, og legg den på plass
i bilen.
Sett på beskyttelsesdekselet for å
hindre at fremmedlegemer kommer
inn i påfyllingsåpningen og systemet.9 Advarsel
På grunn av systemets konstruk‐
sjon er det ikke mulig å unngå at
flytende gass slipper ut etter at
låsehendelen er sluppet. Unngå
inhalering.
9 Advarsel
Tanken for flytende gass må av
sikkerhetsgrunner bare fylles 80
%.
Multiventilen på tanken for flytende
gass begrenser påfyllingsmengden
automatisk. Hvis det fylles på for mye,
anbefales det at bilen ikke utsettes for
sollys før den overflødige mengden er
brukt opp.
Påfyllingsadapter
Ettersom påfyllingssystemene ikke er standardisert, kreves forskjellige
adaptere. Disse kan fås hos Opel-
partnere og Opel Autoriserte verkste‐
der.
ACME-adapter: Belgia, Tyskland,
Irland, Luxembourg, Sveits

Kjøring og bruk203

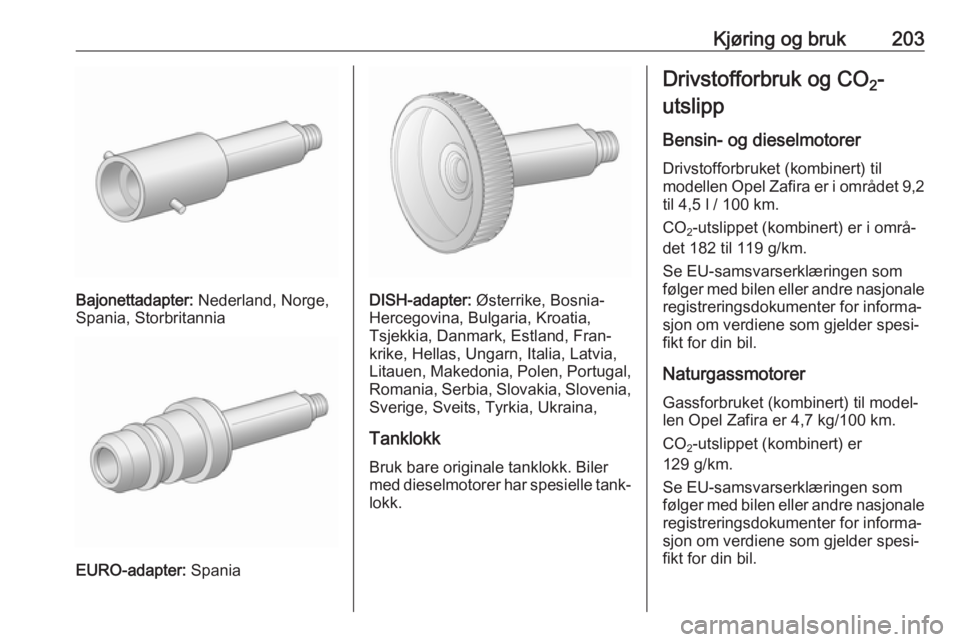

Bajonettadapter: Nederland, Norge,
Spania, Storbritannia
EURO-adapter: Spania
DISH-adapter: Østerrike, Bosnia-
Hercegovina, Bulgaria, Kroatia,
Tsjekkia, Danmark, Estland, Fran‐
krike, Hellas, Ungarn, Italia, Latvia, Litauen, Makedonia, Polen, Portugal, Romania, Serbia, Slovakia, Slovenia,
Sverige, Sveits, Tyrkia, Ukraina,
Tanklokk
Bruk bare originale tanklokk. Biler
med dieselmotorer har spesielle tank‐ lokk.
Drivstofforbruk og CO 2-
utslipp
Bensin- og dieselmotorer
Drivstofforbruket (kombinert) til
modellen Opel Zafira er i området 9,2
til 4,5 l / 100 km.
CO 2-utslippet (kombinert) er i områ‐
det 182 til 119 g/km.
Se EU-samsvarserklæringen som
følger med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om verdiene som gjelder spesi‐
fikt for din bil.
Naturgassmotorer Gassforbruket (kombinert) til model‐
len Opel Zafira er 4,7 kg/100 km.
CO 2-utslippet (kombinert) er
129 g/km.
Se EU-samsvarserklæringen som
følger med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om verdiene som gjelder spesi‐
fikt for din bil.

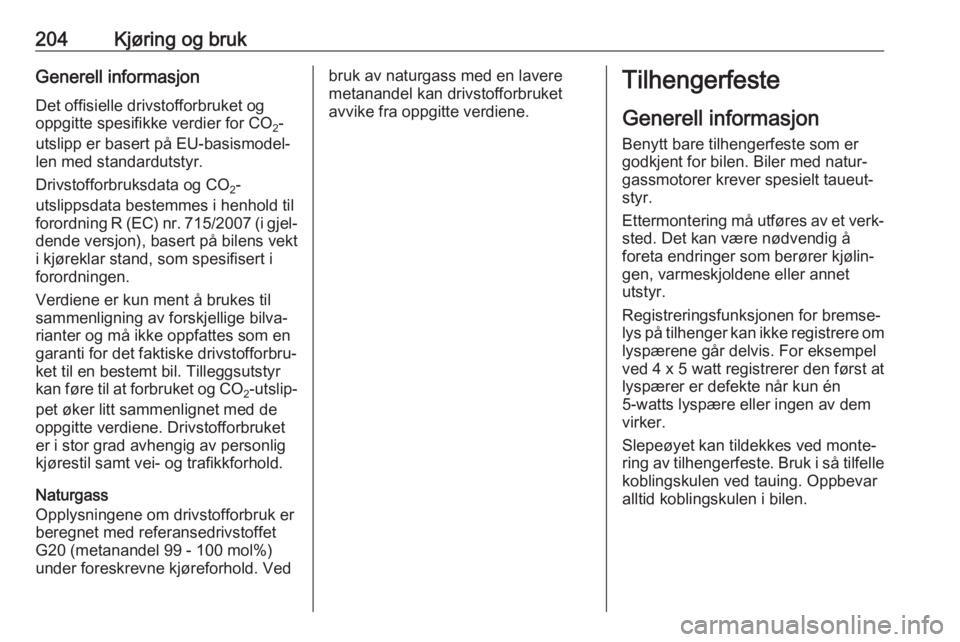

204Kjøring og brukGenerell informasjon
Det offisielle drivstofforbruket og
oppgitte spesifikke verdier for CO 2-
utslipp er basert på EU-basismodel‐ len med standardutstyr.
Drivstofforbruksdata og CO 2-
utslippsdata bestemmes i henhold til
forordning R (EC) nr. 715/2007 (i gjel‐
dende versjon), basert på bilens vekt
i kjøreklar stand, som spesifisert i
forordningen.
Verdiene er kun ment å brukes til sammenligning av forskjellige bilva‐
rianter og må ikke oppfattes som en
garanti for det faktiske drivstofforbru‐
ket til en bestemt bil. Tilleggsutstyr
kan føre til at forbruket og CO
2-utslip‐
pet øker litt sammenlignet med de
oppgitte verdiene. Drivstofforbruket
er i stor grad avhengig av personlig
kjørestil samt vei- og trafikkforhold.
Naturgass
Opplysningene om drivstofforbruk er
beregnet med referansedrivstoffet
G20 (metanandel 99 - 100 mol%)
under foreskrevne kjøreforhold. Vedbruk av naturgass med en lavere
metanandel kan drivstofforbruket
avvike fra oppgitte verdiene.Tilhengerfeste
Generell informasjon
Benytt bare tilhengerfeste som er
godkjent for bilen. Biler med natur‐
gassmotorer krever spesielt taueut‐
styr.
Ettermontering må utføres av et verk‐
sted. Det kan være nødvendig å
foreta endringer som berører kjølin‐
gen, varmeskjoldene eller annet
utstyr.
Registreringsfunksjonen for bremse‐
lys på tilhenger kan ikke registrere om lyspærene går delvis. For eksempel
ved 4 x 5 watt registrerer den først at
lyspærer er defekte når kun én
5-watts lyspære eller ingen av dem
virker.
Slepeøyet kan tildekkes ved monte‐
ring av tilhengerfeste. Bruk i så tilfelle koblingskulen ved tauing. Oppbevar
alltid koblingskulen i bilen.

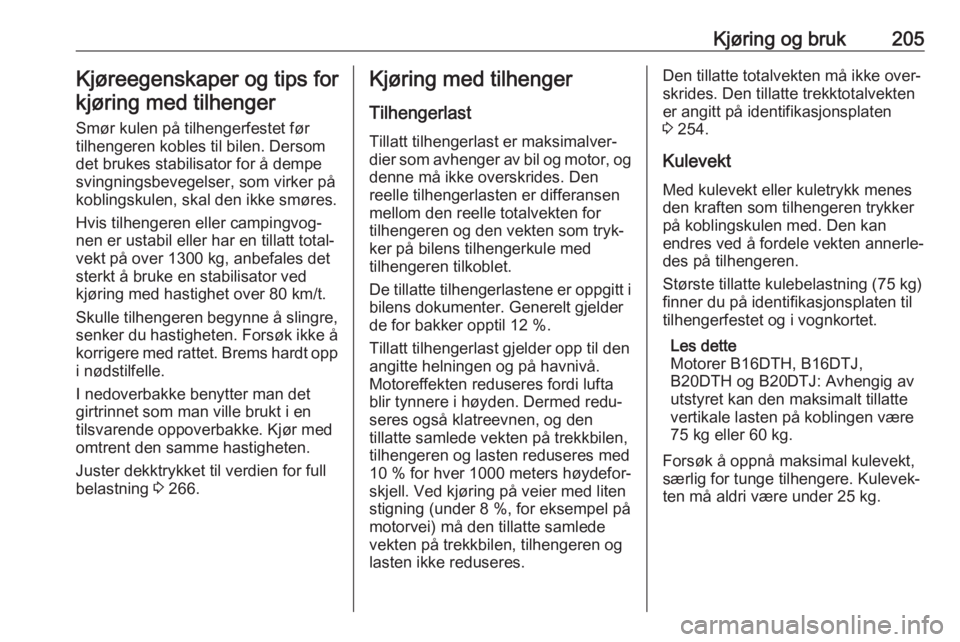

Kjøring og bruk205Kjøreegenskaper og tips forkjøring med tilhenger
Smør kulen på tilhengerfestet før
tilhengeren kobles til bilen. Dersom
det brukes stabilisator for å dempe
svingningsbevegelser, som virker på
koblingskulen, skal den ikke smøres.
Hvis tilhengeren eller campingvog‐ nen er ustabil eller har en tillatt total‐
vekt på over 1300 kg, anbefales det
sterkt å bruke en stabilisator ved
kjøring med hastighet over 80 km/t.
Skulle tilhengeren begynne å slingre, senker du hastigheten. Forsøk ikke å
korrigere med rattet. Brems hardt opp i nødstilfelle.
I nedoverbakke benytter man det
girtrinnet som man ville brukt i en
tilsvarende oppoverbakke. Kjør med
omtrent den samme hastigheten.
Juster dekktrykket til verdien for full
belastning 3 266.Kjøring med tilhenger
Tilhengerlast
Tillatt tilhengerlast er maksimalver‐
dier som avhenger av bil og motor, og denne må ikke overskrides. Den
reelle tilhengerlasten er differansen
mellom den reelle totalvekten for
tilhengeren og den vekten som tryk‐
ker på bilens tilhengerkule med
tilhengeren tilkoblet.
De tillatte tilhengerlastene er oppgitt i
bilens dokumenter. Generelt gjelder
de for bakker opptil 12 %.
Tillatt tilhengerlast gjelder opp til den
angitte helningen og på havnivå.
Motoreffekten reduseres fordi lufta
blir tynnere i høyden. Dermed redu‐
seres også klatreevnen, og den
tillatte samlede vekten på trekkbilen,
tilhengeren og lasten reduseres med 10 % for hver 1000 meters høydefor‐
skjell. Ved kjøring på veier med liten
stigning (under 8 %, for eksempel på
motorvei) må den tillatte samlede
vekten på trekkbilen, tilhengeren og
lasten ikke reduseres.Den tillatte totalvekten må ikke over‐
skrides. Den tillatte trekktotalvekten
er angitt på identifikasjonsplaten
3 254.
Kulevekt Med kulevekt eller kuletrykk menes
den kraften som tilhengeren trykker
på koblingskulen med. Den kan
endres ved å fordele vekten annerle‐ des på tilhengeren.
Største tillatte kulebelastning (75 kg)
finner du på identifikasjonsplaten til
tilhengerfestet og i vognkortet.
Les dette
Motorer B16DTH, B16DTJ,
B20DTH og B20DTJ: Avhengig av utstyret kan den maksimalt tillatte
vertikale lasten på koblingen være
75 kg eller 60 kg.
Forsøk å oppnå maksimal kulevekt,
særlig for tunge tilhengere. Kulevek‐
ten må aldri være under 25 kg.

206Kjøring og brukBakaksellast
Med tilkoblet tilhenger og fullastet
trekkbil kan den tillatte bakaksellas‐
ten (se fabrikasjonsplaten eller bilens dokumenter) overskrides med 60 kg,og bilens tillatte totalvekt med 60 kg.
Dersom den tillatte bakaksellasten
overskrides, gjelder en høyeste
hastighet på 100 km/t.

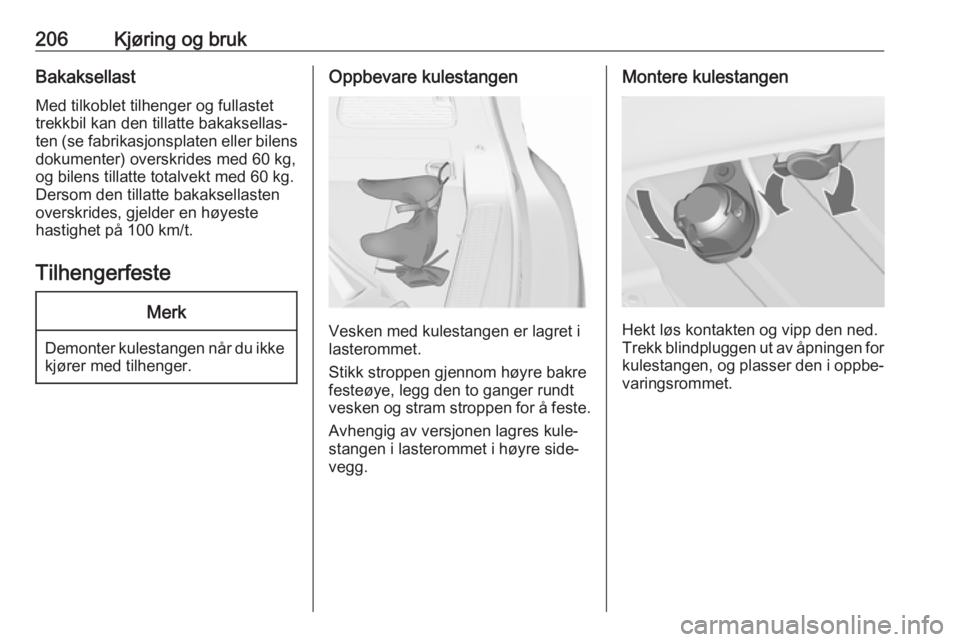

TilhengerfesteMerk
Demonter kulestangen når du ikke kjører med tilhenger.
Oppbevare kulestangen
Vesken med kulestangen er lagret i
lasterommet.
Stikk stroppen gjennom høyre bakre
festeøye, legg den to ganger rundt
vesken og stram stroppen for å feste.
Avhengig av versjonen lagres kule‐
stangen i lasterommet i høyre side‐
vegg.
Montere kulestangen
Hekt løs kontakten og vipp den ned.
Trekk blindpluggen ut av åpningen for
kulestangen, og plasser den i oppbe‐ varingsrommet.

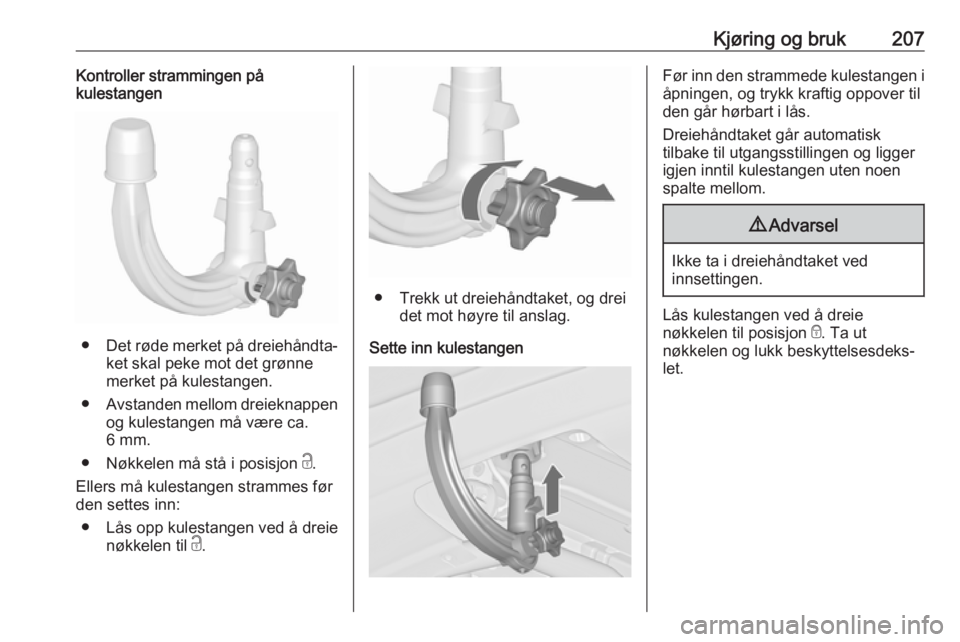

Kjøring og bruk207Kontroller strammingen på
kulestangen
● Det røde merket på dreiehåndta‐
ket skal peke mot det grønne
merket på kulestangen.
● Avstanden mellom dreieknappen
og kulestangen må være ca.
6 mm.
● Nøkkelen må stå i posisjon c.
Ellers må kulestangen strammes før
den settes inn:
● Lås opp kulestangen ved å dreie nøkkelen til c.
● Trekk ut dreiehåndtaket, og drei
det mot høyre til anslag.
Sette inn kulestangen
Før inn den strammede kulestangen i åpningen, og trykk kraftig oppover til
den går hørbart i lås.
Dreiehåndtaket går automatisk
tilbake til utgangsstillingen og ligger
igjen inntil kulestangen uten noen spalte mellom.9 Advarsel
Ikke ta i dreiehåndtaket ved
innsettingen.
Lås kulestangen ved å dreie
nøkkelen til posisjon e. Ta ut
nøkkelen og lukk beskyttelsesdeks‐
let.

208Kjøring og brukKrok for sikkerhetswire
Hekt sikkerhetsvaieren fast i øyet.
Kontroller at kulestangen er riktig
montert
● Det grønne merket på dreiehånd‐
taket skal peke mot det grønne merket på kulestangen.
● Det skal ikke være noen åpning mellom dreiehåndtaket og kule‐
stangen.
● Kulestangen skal være låst helt fast i festeåpningen.
● Kulestangen skal være låst og nøkkelen trukket ut.
9Advarsel
Kjøring med tilhenger er kun tillatt
når kulestangen er riktig montert.
Oppsøk et verksted dersom du får
problemer med å feste kule‐
stangen riktig.
Demontere kulestangen
Åpne beskyttelsesklaffen, og drei
nøkkelen til posisjon c for å låse opp
kulestangen.
Trekk ut dreiehåndtaket, og drei det
mot høyre til anslag. Trekk ut kule‐ stangen nedover.
Sett inn blindpluggen i åpningen. Vipp
bort kontakten.
Stabilitetsstøtte for tilhengerHvis systemet registrerer slingrebe‐
vegelser, reduseres motoreffekten og
bilen/tilhengeren bremses selektivt
opp, til slingringen opphører. Hold
rattet så rolig som mulig mens
systemet virker.
Stabilitetsstøtte for tilhenger (TSA) er
en funksjon i den elektroniske stabili‐
tetskontrollen 3 166.
