OPEL ZAFIRA C 2017.5 Kezelési útmutató (in Hungarian)
Manufacturer: OPEL, Model Year: 2017.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2017.5Pages: 309, PDF Size: 9 MB
Page 61 of 309

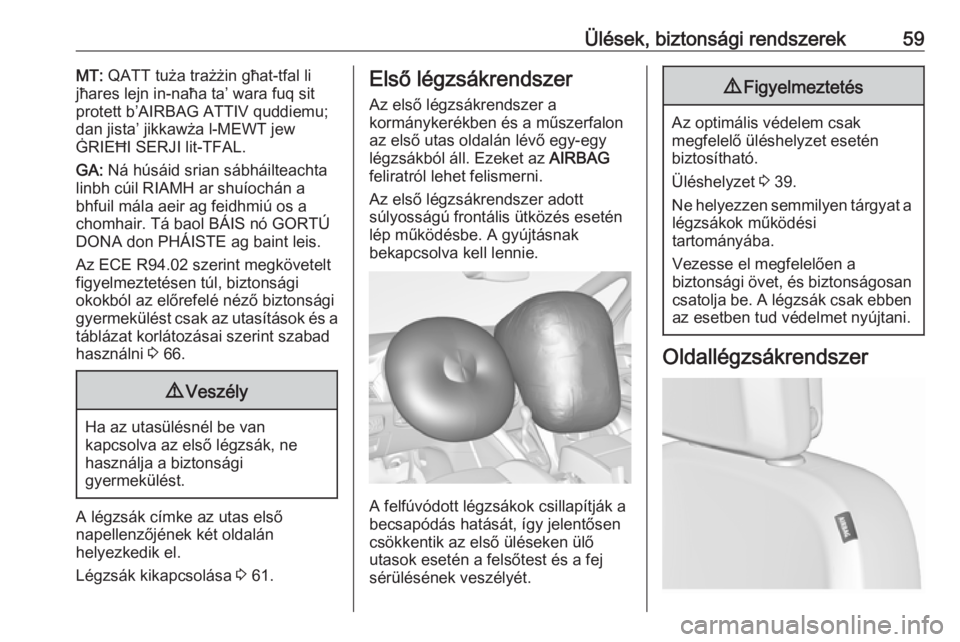

Ülések, biztonsági rendszerek59MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Az ECE R94.02 szerint megkövetelt
figyelmeztetésen túl, biztonsági
okokból az előrefelé néző biztonsági
gyermekülést csak az utasítások és a
táblázat korlátozásai szerint szabad
használni 3 66.9 Veszély
Ha az utasülésnél be van
kapcsolva az első légzsák, ne
használja a biztonsági
gyermekülést.
A légzsák címke az utas első
napellenzőjének két oldalán
helyezkedik el.
Légzsák kikapcsolása 3 61.
Első légzsákrendszer
Az első légzsákrendszer a
kormánykerékben és a műszerfalon
az első utas oldalán lévő egy-egy
légzsákból áll. Ezeket az AIRBAG
feliratról lehet felismerni.
Az első légzsákrendszer adott
súlyosságú frontális ütközés esetén
lép működésbe. A gyújtásnak
bekapcsolva kell lennie.
A felfúvódott légzsákok csillapítják a
becsapódás hatását, így jelentősen
csökkentik az első üléseken ülő
utasok esetén a felsőtest és a fej
sérülésének veszélyét.
9 Figyelmeztetés
Az optimális védelem csak
megfelelő üléshelyzet esetén
biztosítható.
Üléshelyzet 3 39.
Ne helyezzen semmilyen tárgyat a légzsákok működési
tartományába.
Vezesse el megfelelően a
biztonsági övet, és biztonságosan csatolja be. A légzsák csak ebben
az esetben tud védelmet nyújtani.
Oldallégzsákrendszer
Page 62 of 309

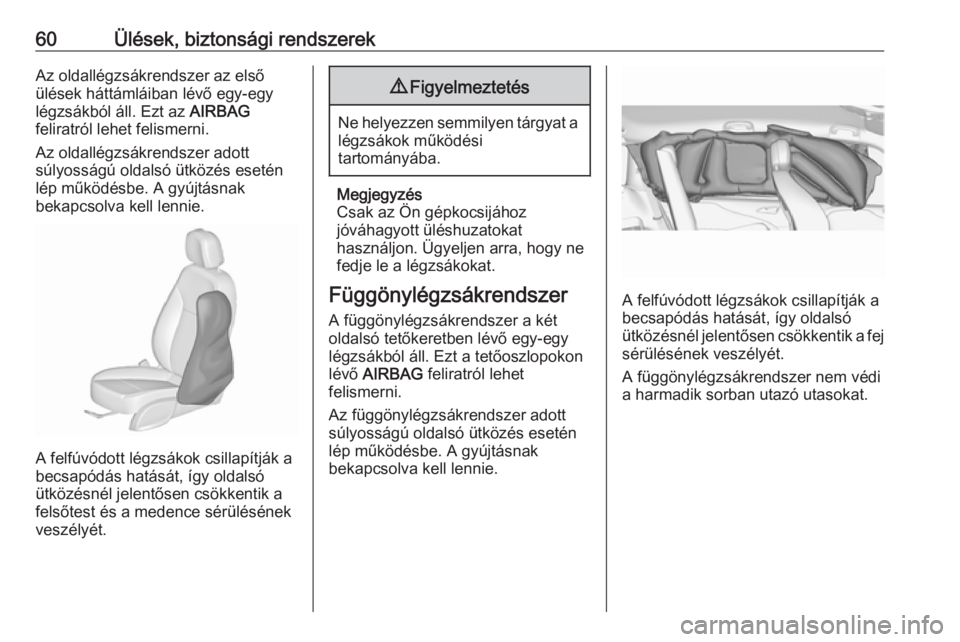

60Ülések, biztonsági rendszerekAz oldallégzsákrendszer az első
ülések háttámláiban lévő egy-egy
légzsákból áll. Ezt az AIRBAG
feliratról lehet felismerni.
Az oldallégzsákrendszer adott
súlyosságú oldalsó ütközés esetén
lép működésbe. A gyújtásnak
bekapcsolva kell lennie.
A felfúvódott légzsákok csillapítják a
becsapódás hatását, így oldalsó ütközésnél jelentősen csökkentik a
felsőtest és a medence sérülésének
veszélyét.
9 Figyelmeztetés
Ne helyezzen semmilyen tárgyat a
légzsákok működési
tartományába.
Megjegyzés
Csak az Ön gépkocsijához
jóváhagyott üléshuzatokat
használjon. Ügyeljen arra, hogy ne
fedje le a légzsákokat.
Függönylégzsákrendszer A függönylégzsákrendszer a kétoldalsó tetőkeretben lévő egy-egy
légzsákból áll. Ezt a tetőoszlopokon
lévő AIRBAG feliratról lehet
felismerni.
Az függönylégzsákrendszer adott
súlyosságú oldalsó ütközés esetén
lép működésbe. A gyújtásnak
bekapcsolva kell lennie.
A felfúvódott légzsákok csillapítják a becsapódás hatását, így oldalsóütközésnél jelentősen csökkentik a fej
sérülésének veszélyét.
A függönylégzsákrendszer nem védi
a harmadik sorban utazó utasokat.
Page 63 of 309

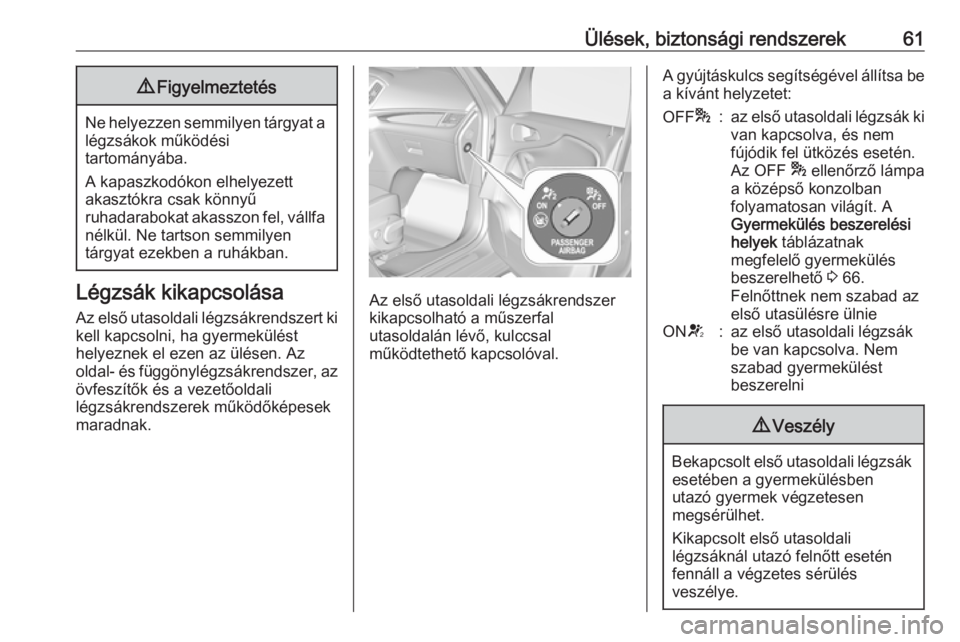

Ülések, biztonsági rendszerek619Figyelmeztetés
Ne helyezzen semmilyen tárgyat a
légzsákok működési
tartományába.
A kapaszkodókon elhelyezett
akasztókra csak könnyű
ruhadarabokat akasszon fel, vállfa nélkül. Ne tartson semmilyen
tárgyat ezekben a ruhákban.
Légzsák kikapcsolása
Az első utasoldali légzsákrendszert ki
kell kapcsolni, ha gyermekülést
helyeznek el ezen az ülésen. Az
oldal- és függönylégzsákrendszer, az
övfeszítők és a vezetőoldali
légzsákrendszerek működőképesek
maradnak.Az első utasoldali légzsákrendszer
kikapcsolható a műszerfal
utasoldalán lévő, kulccsal
működtethető kapcsolóval.
A gyújtáskulcs segítségével állítsa be a kívánt helyzetet:OFF *:az első utasoldali légzsák ki
van kapcsolva, és nem
fújódik fel ütközés esetén.
Az OFF * ellenőrző lámpa
a középső konzolban
folyamatosan világít. A
Gyermekülés beszerelési
helyek táblázatnak
megfelelő gyermekülés
beszerelhető 3 66.
Felnőttnek nem szabad az
első utasülésre ülnieON V:az első utasoldali légzsák
be van kapcsolva. Nem
szabad gyermekülést
beszerelni9 Veszély
Bekapcsolt első utasoldali légzsák
esetében a gyermekülésben
utazó gyermek végzetesen
megsérülhet.
Kikapcsolt első utasoldali
légzsáknál utazó felnőtt esetén
fennáll a végzetes sérülés
veszélye.
Page 64 of 309

62Ülések, biztonsági rendszerek
Ha az ONV ellenőrző lámpa a
gyújtás bekapcsolása után kb.
60 másodpercig világít, az első utas
oldali légzsák rendszer ütközés
esetén felfúvódik.
Ha a két ellenőrzőlámpa egyszerre
világít, akkor a rendszer
meghibásodott. A rendszer
működőképessége nem állapítható
meg, ezért senkinek sem szabad az első utasülésre ülnie. Azonnal vegyefel a kapcsolatot egy szervizzel.
Csak álló gépkocsi esetén, kikapcsolt
gyújtásnál változtassa meg a
beállítást.
A beállítás a következő változtatásig
megmarad.
Kikapcsolt légzsákra figyelmeztető
ellenőrzőlámpa 3 115.Gyermekülések
Biztonsági gyermekülések9 Veszély
Ha hátrafelé néző biztonsági
gyermekülést használ az első
utasülésen, a légzsákrendszert ki
kell kapcsolni az első utasülésnél. Ez érvényes bizonyos előrefelé
néző biztonsági gyermekülésekre
is, ahogy a 3 66 táblázatok
jelzik.
Légzsákok kikapcsolása 3 61,
Légzsák címke 3 56.
Javasoljuk, hogy olyan gyermekülést
használjon, amelyet kifejezetten a
gépkocsihoz terveztek. További
tájékoztatásért, forduljon
márkaszervizéhez.
Egy gyerekülés rögzítése előtt a
fejtámaszt állítsa 3 37 pozícióba.
Biztonsági gyermekülés használata
esetén ügyeljen a következő
használati és beszerelési
Page 65 of 309

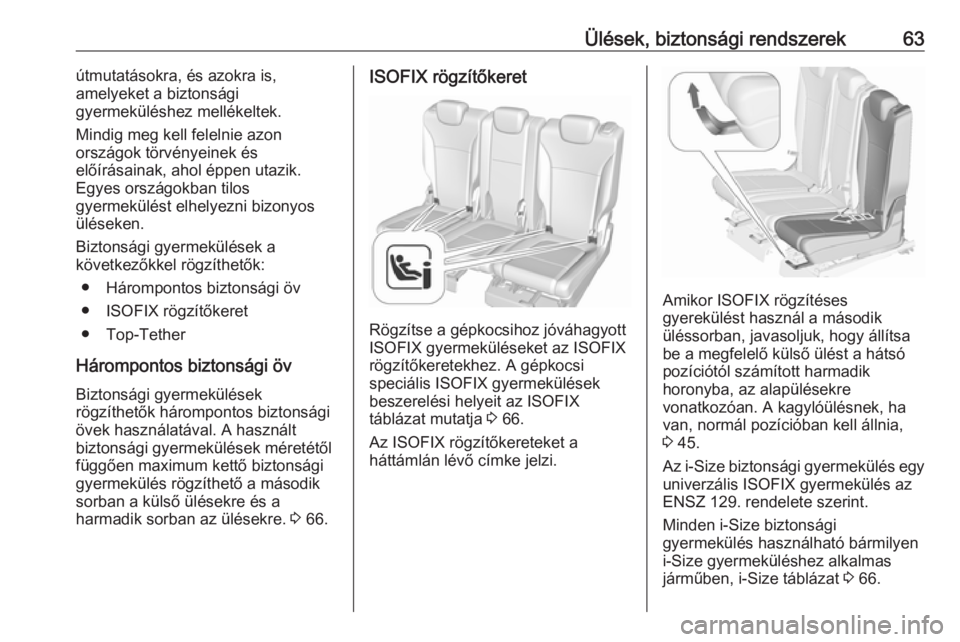

Ülések, biztonsági rendszerek63útmutatásokra, és azokra is,
amelyeket a biztonsági
gyermeküléshez mellékeltek.
Mindig meg kell felelnie azon
országok törvényeinek és
előírásainak, ahol éppen utazik.
Egyes országokban tilos
gyermekülést elhelyezni bizonyos
üléseken.
Biztonsági gyermekülések a
következőkkel rögzíthetők:
● Hárompontos biztonsági öv
● ISOFIX rögzítőkeret
● Top-Tether
Hárompontos biztonsági öv Biztonsági gyermekülések
rögzíthetők hárompontos biztonsági
övek használatával. A használt
biztonsági gyermekülések méretétől
függően maximum kettő biztonsági
gyermekülés rögzíthető a második
sorban a külső ülésekre és a
harmadik sorban az ülésekre. 3 66.ISOFIX rögzítőkeret
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermeküléseket az ISOFIX
rögzítőkeretekhez. A gépkocsi
speciális ISOFIX gyermekülések
beszerelési helyeit az ISOFIX
táblázat mutatja 3 66.
Az ISOFIX rögzítőkereteket a
háttámlán lévő címke jelzi.
Amikor ISOFIX rögzítéses
gyerekülést használ a második
üléssorban, javasoljuk, hogy állítsa
be a megfelelő külső ülést a hátsó
pozíciótól számított harmadik
horonyba, az alapülésekre
vonatkozóan. A kagylóülésnek, ha
van, normál pozícióban kell állnia,
3 45.
Az i-Size biztonsági gyermekülés egy
univerzális ISOFIX gyermekülés az
ENSZ 129. rendelete szerint.
Minden i-Size biztonsági
gyermekülés használható bármilyen i-Size gyermeküléshez alkalmasjárműben, i-Size táblázat 3 66.
Page 66 of 309

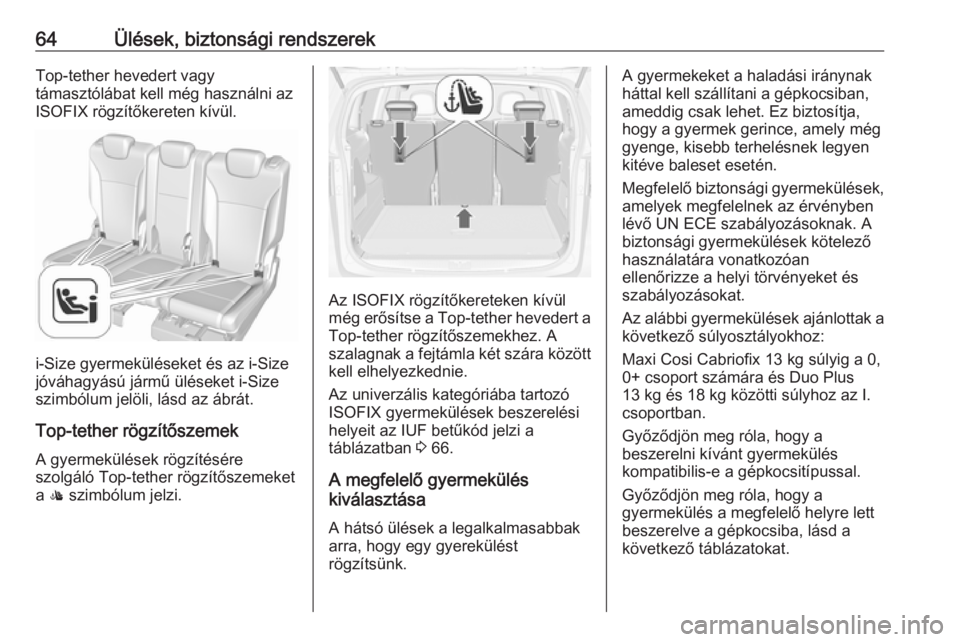

64Ülések, biztonsági rendszerekTop-tether hevedert vagy
támasztólábat kell még használni az
ISOFIX rögzítőkereten kívül.
i-Size gyermeküléseket és az i-Size
jóváhagyású jármű üléseket i-Size
szimbólum jelöli, lásd az ábrát.
Top-tether rögzítőszemek A gyermekülések rögzítésére
szolgáló Top-tether rögzítőszemeket
a : szimbólum jelzi.
Az ISOFIX rögzítőkereteken kívül
még erősítse a Top-tether hevedert a
Top-tether rögzítőszemekhez. A
szalagnak a fejtámla két szára között
kell elhelyezkednie.
Az univerzális kategóriába tartozó
ISOFIX gyermekülések beszerelési
helyeit az IUF betűkód jelzi a
táblázatban 3 66.
A megfelelő gyermekülés
kiválasztása
A hátsó ülések a legalkalmasabbak
arra, hogy egy gyerekülést
rögzítsünk.
A gyermekeket a haladási iránynak
háttal kell szállítani a gépkocsiban,
ameddig csak lehet. Ez biztosítja,
hogy a gyermek gerince, amely még
gyenge, kisebb terhelésnek legyen
kitéve baleset esetén.
Megfelelő biztonsági gyermekülések, amelyek megfelelnek az érvényben
lévő UN ECE szabályozásoknak. A
biztonsági gyermekülések kötelező
használatára vonatkozóan
ellenőrizze a helyi törvényeket és
szabályozásokat.
Az alábbi gyermekülések ajánlottak a
következő súlyosztályokhoz:
Maxi Cosi Cabriofix 13 kg súlyig a 0,
0+ csoport számára és Duo Plus
13 kg és 18 kg közötti súlyhoz az I.
csoportban.
Győződjön meg róla, hogy a
beszerelni kívánt gyermekülés
kompatibilis-e a gépkocsitípussal.
Győződjön meg róla, hogy a
gyermekülés a megfelelő helyre lett
beszerelve a gépkocsiba, lásd a
következő táblázatokat.
Page 67 of 309

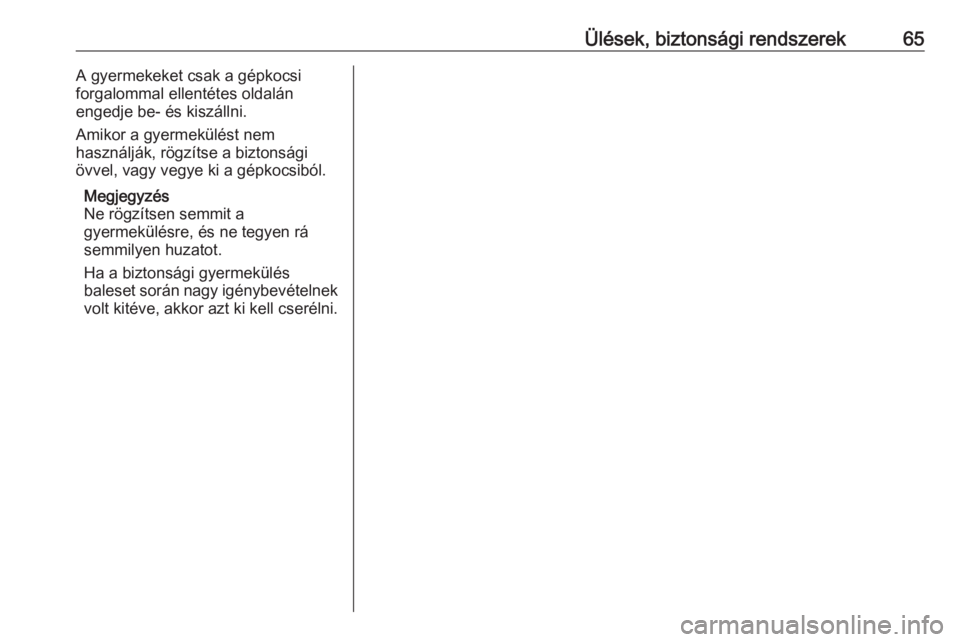

Ülések, biztonsági rendszerek65A gyermekeket csak a gépkocsi
forgalommal ellentétes oldalán
engedje be- és kiszállni.
Amikor a gyermekülést nem
használják, rögzítse a biztonsági
övvel, vagy vegye ki a gépkocsiból.
Megjegyzés
Ne rögzítsen semmit a
gyermekülésre, és ne tegyen rá
semmilyen huzatot.
Ha a biztonsági gyermekülés
baleset során nagy igénybevételnek
volt kitéve, akkor azt ki kell cserélni.
Page 68 of 309

66Ülések, biztonsági rendszerekBiztonsági gyermekülések beszerelési helyeiBiztonsági gyermekülés rögzítésének megengedett lehetőségei hárompontos biztonsági övvel
Súlycsoport
Az első utasülésen
A második üléssor
szélső üléseinA második
üléssor
középső ülésénA harmadik üléssor
ülésein
bekapcsolt
légzsákkikapcsolt
légzsák0: 10 kg-igXU 1,2U/L 3XU/L 30+: 13 kg-igXU1,2U/L 3XU/L 3I: 9-től 18 kg-igXU1,2U/L 3,4XU/L 3,4II: 15-től 25 kg-igXXU/L3,4XU/L 3,4III: 22-től 36 kg-igXXU/L3,4XU/L 3,4U:univerzálisan alkalmazható a hárompontos biztonsági övvel együttL:megfelelő a „gépkocsi-típusfüggő”, „korlátozott” vagy „fél-univerzális” kategóriákba tartozó egyes biztonsági
gyermekülések számára. A biztonsági gyermekülésnek jóváhagyással kell rendelkeznie a konkrét járműtípusra (lásd
a biztonsági gyermeküléshez tartozó járműtípusok listáját)X:ebben a súlycsoportban gyermekülés használata nem engedélyezett1:mozdítsa előrefelé az ülést annyira, amennyire szükséges, és állítsa be a háttámlát a lehető leginkább függőlegesre,
úgy, hogy az öv a felső kikötési ponttól előrefelé fusson2:mozdítsa felfelé az ülést annyira, amennyire szükséges, és állítsa be a háttámlát a lehető leginkább függőlegesre,
úgy, hogy az öv a csat felőli oldalon szoros legyen3:a szükséges mértékben mozdítsa előre a biztonsági gyermekülés előtti első ülést4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükséges
Page 69 of 309

Ülések, biztonsági rendszerek67Az ISOFIX rögzítőkerettel rendelkező ISOFIX biztonsági gyermekülések megengedett beszerelési
lehetőségei
Ez a táblázat minden ISOFIX gyermekülésre vonatkozik
SúlycsoportMéretcsoportBeszerelésAz első utasülésenA második üléssorszélső üléseinA második
üléssor középső
ülésénA harmadik
üléssor ülésein0: 10 kg-igG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
X0+: 13 kg-igEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXI: 9-től 18 kg-igDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXII: 15-től 25 kg-igXIL3,4XXIII: 22-től 36 kg-igXIL3,4XX
Page 70 of 309

68Ülések, biztonsági rendszerekIL:megfelelő 'gépkocsi-típusfüggő', 'korlátozott' vagy 'féluniverzális' kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie a konkrét járműtípusra (lásd
a biztonsági gyermeküléshez tartozó járműtípusok listáját)IUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrenéző biztonsági
gyermekülésekhezX:ebben a súlycsoportban ISOFIX gyermekülés használata nem engedélyezett1:mozdítsa előrefelé az ülést annyira, amennyire szükséges, és állítsa be a háttámlát a lehető leginkább függőlegesre, úgy, hogy az öv a felső kikötési ponttól előrefelé fusson2:mozdítsa felfelé az ülést annyira, amennyire szükséges, és állítsa be a háttámlát a lehető leginkább függőlegesre,
úgy, hogy az öv a csat felőli oldalon szoros legyen3:a szükséges mértékben mozdítsa előre a biztonsági gyermekülés előtti első ülést4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükségesA - ISO//F3:előre néző biztonsági gyermekülés a 9 - 18 kg súlycsoportba tartozó nagyobb gyermekek részére.B - ISO//F2:előre néző biztonsági gyermekülés a 9 - 18 kg súlycsoportba tartozó kisebb gyermekek részére.B1 - ISO//F2X:előre néző biztonsági gyermekülés a 9 - 18 kg súlycsoportba tartozó kisebb gyermekek részére.C - ISO//R3:hátrafelé néző biztonsági gyermekülés a 18 kg alatti súlycsoportba tartozó gyermekek részére.D - ISO//R2:hátrafelé néző biztonsági gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részére.E - ISO//R1:hátrafelé néző biztonsági gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére.
Az ISOFIX rögzítőkerettel rendelkező i-Size biztonsági gyermekülések megengedett beszerelési lehetőségei
Az első utasülésenA második üléssor
szélső üléseinA második üléssor
középső ülésénA harmadik üléssor
üléseinbekapcsolt légzsákkikapcsolt légzsáki-Size biztonsági
gyermekülésekXXi - UXXi - U:megfelel az i-Size 'univerzális' előre- és hátranéző biztonsági gyermekülésekhezX:az üléshelyzet nem felel meg az i-Size 'univerzális' biztonsági gyermekülések beszereléséhez
