sensor OPEL ZAFIRA C 2017.5 Manual de Instrucciones (in Spanish)

Conducción y manejo1939Advertencia
El conductor acepta la total
responsabilidad respecto a la
distancia de seguridad adecuada,
basándose en las condiciones
meteorológicas, de visibilidad y
del tráfico. La distancia de seguri‐ dad se debe ajustar o el sistema
se desconectará cuando sea
necesario debido a las condicio‐
nes predominantes.

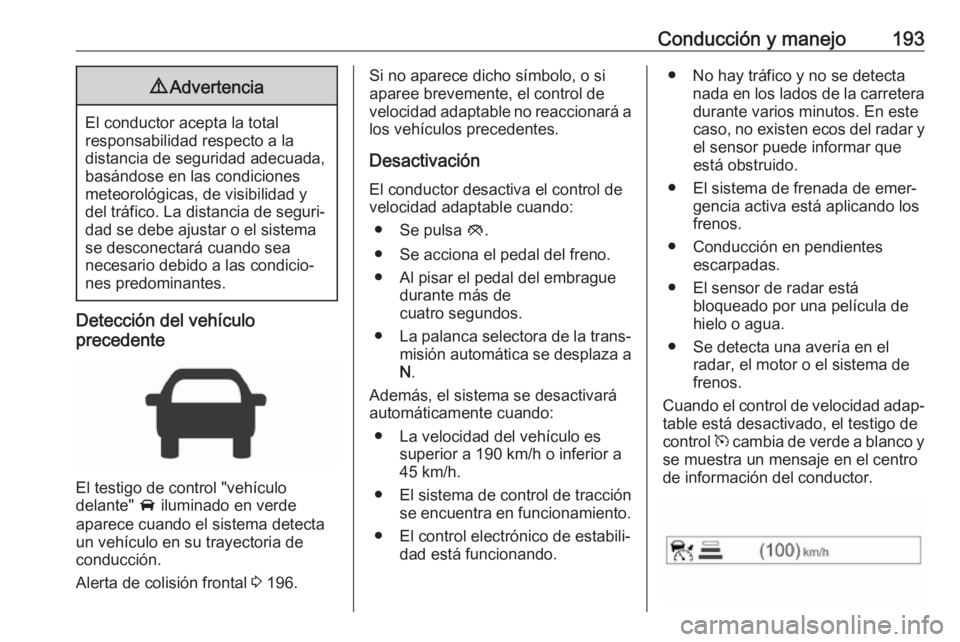

Detección del vehículo
precedente
El testigo de control "vehículo
delante" A iluminado en verde
aparece cuando el sistema detecta
un vehículo en su trayectoria de
conducción.
Alerta de colisión frontal 3 196.
Si no aparece dicho símbolo, o si
aparee brevemente, el control de
velocidad adaptable no reaccionará a
los vehículos precedentes.
Desactivación
El conductor desactiva el control de
velocidad adaptable cuando:
● Se pulsa y.
● Se acciona el pedal del freno. ● Al pisar el pedal del embrague durante más de
cuatro segundos.
● La palanca selectora de la trans‐
misión automática se desplaza aN .
Además, el sistema se desactivará
automáticamente cuando:
● La velocidad del vehículo es superior a 190 km/h o inferior a
45 km/h.
● El sistema de control de tracción se encuentra en funcionamiento.
● El control electrónico de estabili‐ dad está funcionando.● No hay tráfico y no se detectanada en los lados de la carreteradurante varios minutos. En este
caso, no existen ecos del radar y el sensor puede informar que
está obstruido.
● El sistema de frenada de emer‐ gencia activa está aplicando los
frenos.
● Conducción en pendientes escarpadas.
● El sensor de radar está bloqueado por una película de
hielo o agua.
● Se detecta una avería en el radar, el motor o el sistema de
frenos.
Cuando el control de velocidad adap‐ table está desactivado, el testigo de
control m cambia de verde a blanco y
se muestra un mensaje en el centro
de información del conductor.

194Conducción y manejoLa velocidad almacenada se
mantiene e indica entre paréntesis en el centro de información del conduc‐
tor. El sistema está desactivado, pero no apagado.9 Advertencia
Con el control de crucero adapta‐
tivo desactivado, el conductor
debe encargarse del control del
freno y el motor.
Desconexión
Pulse C para desactivar el control de
velocidad adaptable. El testigo de
control m y C se apaga en el centro
de información del conductor. Se
borra la velocidad memorizada.
Apagar el encendido también desac‐
tivará el control de velocidad adapta‐
ble y eliminará la velocidad almace‐
nada.
Atención del conductor ● Use con cuidado el control de velocidad adaptable en curvas o
carreteras de montaña, ya que
podría perder al vehículo prece‐
dente y requerir un tiempo para
volver a detectarlo.
● No utilice el sistema al conducir sobre firmes resbaladizos, ya
que puede provocar cambios
rápidos en la tracción de los
neumáticos (hacer que las
ruedas patinen) y ocasionar
pérdidas de control del vehículo.
● No utilice el control de velocidad adaptable bajo condiciones de
lluvia, nieve o grandes acumula‐
ciones de suciedad, ya que el sensor de radar podría estar
cubierto por una película de
agua, polvo, hielo o nieve. Esto
reduce o suprime completa‐
mente la visibilidad. Ante un
bloqueo del sensor, proceda a la
limpieza de su cubierta.
Límites del sistema ● La fuerza de frenado automática del sistema no permite realizar
frenadas bruscas, y el nivel de
frenado podría ser insuficiente
para evitar una colisión.● Tras un cambio repentino de carril, el sistema necesita un
cierto tiempo para detectar al
siguiente vehículo precedente.
Por lo tanto, si se detecta un
nuevo vehículo, el sistema
podría acelerar en lugar de
frenar.
● El control de velocidad adaptable
ignora el tráfico precedente.
● El control de velocidad adaptable
no frena si detecta peatones,
animales, conducción a muy baja velocidad o vehículos parados.
● No utilice el control de velocidad adaptable al circular con remol‐
que.
Curvas
El control de velocidad adaptable
calcula una ruta prevista en base a la
fuerza centrífuga. Esta ruta prevista

196Conducción y manejolas condiciones del tráfico y la
pendiente de inclinación de la carre‐
tera. El sistema podría no detectar un vehículo en su camino durante la
conducción en pendiente. En
pendientes pronunciadas, es posible
que deba usar el pedal del acelerador
para mantener la velocidad del
vehículo. Al conducir cuesta abajo,
especialmente con un remolque, es
posible que deba frenar para mante‐
ner o reducir su velocidad.
Observe que el accionamiento del
freno desactiva el sistema. No se
recomienda el uso del control de velo‐ cidad adaptable en pendientes
pronunciadas, especialmente al
conducir con un remolque.Unidad de radar
La unidad de radar está montada tras la rejilla del radiador, debajo del
emblema de la marca.
9 Advertencia
La unidad de radar fue alineada
cuidadosamente durante la fabri‐
cación. Por eso no se debe utilizar el sistema después de un choque
frontal. Aunque el parachoques
delantero parezca intacto, el
sensor puede estar fuera de posi‐
ción y reaccionar de forma inco‐
rrecta. Después de un accidente,
acuda a un taller para verificar y
corregir la posición del sensor del
control de velocidad adaptable.
Ajustes
Los ajustes se pueden modificar en el
menú de personalización del vehículo en la pantalla de información.
Seleccione la configuración corres‐
pondiente en Ajustes en la pantalla
de información.
Pantalla de información 3 128.
Personalización del vehículo 3 131.
Avería Si el control de velocidad adaptableno funcionara debido a condiciones
temporales (como un bloqueo por
hielo) o ante un error permanente del sistema, aparece un mensaje en elcentro de información del conductor.
Mensajes del vehículo 3 130.
Alerta de colisión frontal La alerta de colisión frontal puede
ayudar a evitar o reducir los daños
causado por un choque frontal.

Conducción y manejo197
Un vehículo que se encuentra
delante se indica mediante un testigo
de control A.
Si se aproxima demasiado rápido a
un vehículo directamente inmediato,
el centro de información del conduc‐
tor emitirá un sonido de advertencia y una alerta.
Es imprescindible que la alerta de colisión frontal esté activada en el
menú de personalización del vehículo 3 131 o que no se haya desactivado
pulsando V (depende del sistema,
vea el párrafo siguiente).
Dependiendo del equipamiento del
vehículo, existen dos variantes dispo‐ nibles de la alerta de colisión frontal:
● Alerta de colisión frontal basada
en el sistema de radar
en vehículos equipados con
control de velocidad adaptable
3 190.
● Alerta de colisión frontal basada
en el sistema de la cámara
delantera
en vehículos con regulador de
velocidad tradicional 3 186.
Alerta de colisión frontal basada
en el sistema de radar
El sistema utiliza el sensor de radar
situado tras la rejilla del radiador para detectar la distancia a un vehículo
directamente precedente en su
trayectoria hasta una distancia
máxima de 150 metros.
Activación
La alerta de colisión frontal funciona
automáticamente por encima de la
velocidad de paseo, siempre que laopción Preparac. colisión no esté
desactivada en el menú de persona‐
lización del vehículo 3 131.
Selección de sensibilidad de la alerta
La sensibilidad de la alerta puede
ajustarse en cercana, media o lejana.
Pulse E; en el centro de información
del conductor se mostrará el ajuste
actual. Pulse E de nuevo para
cambiar la sensibilidad de la alerta. El ajuste se mostrará también en la
línea superior del centro de informa‐
ción del conductor.

200Conducción y manejoInformación general para ambasvariantes de la alerta de colisión
frontal9 Advertencia
La alerta de colisión frontal es tan
solo un sistema de advertencia y
no acciona los frenos. Al aproxi‐
marse demasiado deprisa a un
vehículo precedente, podría no
disponer de tiempo suficiente para
evitar una colisión.
El conductor acepta la total
responsabilidad respecto a la
distancia de seguridad adecuada,
basándose en las condiciones
meteorológicas, de visibilidad y
del tráfico.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor debe estar siem‐ pre listo para tomar medidas y
accionar los frenos.
Limitaciones del sistema
El sistema ha sido diseñado para
advertir únicamente de la presencia
de vehículos, aunque también podría
reaccionar ante otros objetos metáli‐
cos.
La alerta de colisión frontal puede no detectar un vehículo que va delante o
el funcionamiento del sensor puede
ser limitado en los siguientes casos:
● en carreteras sinuosas
● cuando las condiciones atmosfé‐
ricas limiten la visibilidad, comola presencia de niebla, lluvia o
nieve
● cuando el sensor está bloqueado
por nieve, hielo, aguanieve,
barro, suciedad, daños en el
parabrisas o afectado por
elementos extraños, por ejem‐
plo, adhesivos
Indicación de distancia hacia delante
La siguiente indicación de distancia muestra la distancia hacia delante a
un vehículo móvil precedente.
Dependiendo del equipamiento delvehículo, el sistema utiliza el radar
situado tras la rejilla del radiador o la
cámara frontal del parabrisas para
detectar la distancia a un vehículo
directamente precedente en su
trayectoria. Se activa a velocidades
superiores a 40 km/h.
Al detectar un vehículo precedente, la distancia se indica en segundos y se
muestra en una página del centro de
información del conductor 3 123.
Pulse MENU en la palanca del inter‐
mitente para seleccionar Menú de
información del vehículo ? y gire la
rueda de ajuste para seleccionar la
página de indicación de distancia
hacia delante.

Conducción y manejo201La distancia mínima indicada es de
0,5 s.
Si no hay vehículos precedentes o
estos están fuera de alcance, se
mostrarán dos guiones: -.- s.
Si el control de velocidad adaptable
está activo, esta página muestra el
ajuste de sensibilidad de alerta en
lugar del ajuste de la distancia de
seguridad. 3 190.
Frenada de emergencia
activa
La frenada de emergencia activa
puede ayudar a reducir los daños y
las lesiones sufridos en choques con
vehículos y obstáculos situados
directamente delante, cuando no sea
posible impedir una colisión mediante
el frenado manual o moviendo el
volante. Antes de accionarse la
frenada de emergencia activa, se
advierte al conductor mediante la alerta de colisión frontal 3 196.
La función emplea distintas entradas
(como el sensor de radar, la presión
del freno, la velocidad del vehículo)
para calcular la probabilidad de una
colisión frontal.
La frenada de emergencia activa
funciona automáticamente por
encima de la velocidad de marcha
humana, siempre que la opción
Preparac. colisión no esté desacti‐
vada en el menú de personalización
del vehículo 3 131.El sistema incluye:
● sistema de preparación del freno
● frenado automático de
emergencia
● asistente de frenada de visión
frontal9 Advertencia
El objetivo de este sistema no es
sustituir la responsabilidad del
conductor en la conducción del
vehículo y su atención en la carre‐ tera. Esta función está limitada a
un uso auxiliar. El conductor conti‐
nuará accionando el pedal de
freno según dicte el estado de la
conducción.
Sistema de preparación del freno
Si se acerca a un vehículo prece‐
dente con tanta rapidez que una coli‐ sión resulta inevitable, el sistema de
preparación del freno presuriza lige‐
ramente los frenos. De esta forma se
reduce el tiempo de respuesta
cuando se requiere un frenado
manual o automático.

202Conducción y manejoEl sistema de frenos está preparado
para que el frenado pueda suceder
más rápidamente.
Frenado automático de
emergencia
Tras la preparación de los frenos y
justo antes de la colisión inminente,
esta función aplica automáticamente un frenado limitado para reducir lavelocidad de impacto de la colisión.
Asistente de frenada de visión
frontal
Además del sistema de preparación
del freno y el frenado automático de
emergencia, la función del asistente
de frenada de visión frontal logra que el asistente de frenada sea aún más
sensible. De este modo, al pisar lige‐
ramente el pedal del freno se produce
inmediatamente una fuerte frenada.
Esta función ayuda al conductor a frenar con más rapidez y fuerza antes
de la colisión inminente.9 Advertencia
La frenada de emergencia activa
no está diseñada para aplicar
fuertes frenadas autónomas o
evitar automáticamente una coli‐
sión. Está diseñado para reducir la velocidad del vehículo antes de la
colisión. Podría no reaccionar
ante vehículos detenidos, peato‐
nes o animales. Tras un cambio
repentino de carril, el sistema
necesita cierto tiempo para detec‐ tar el siguiente vehículo prece‐
dente.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor siempre debe
estar preparado para actuar,
frenar y manejar el volante para evitar colisiones. El sistema está
diseñado para funcionar con todos
los ocupantes con los cinturones
de seguridad abrochados.
Limitaciones del sistema
La frenada de emergencia activa
presenta un funcionamiento limitado
o nulo bajo condiciones de lluvia,
nieve o grandes acumulaciones de
suciedad, ya que el sensor de radar
puede estar cubierto por una película
de agua, polvo, hielo o nieve. Ante un bloqueo del sensor, proceda a la
limpieza de su cubierta.
En muy raras ocasiones, el sistema
de frenada de emergencia activa
puede proporcionar una breve
frenada automática en situaciones
que parecen innecesarias; por ejem‐ plo, a causa de las señales de tráfico en una curva o a vehículos en otro
carril. Este es un funcionamiento
aceptable que no requiere servicio ni
reparación. Accione firmemente el
pedal del acelerador para anular el
frenado automático.
Ajustes
Los ajustes se pueden modificar en el
menú de personalización del vehículo en la pantalla de información.
Seleccione la configuración corres‐
pondiente en Ajustes en la pantalla
de información.
Personalización del vehículo 3 131.

Conducción y manejo203AveríaSi fuera necesario revisar el sistema, aparecerá un mensaje en el centro de
información del conductor.
Si el sistema no respondiera como
debe, se mostrarán mensajes del
vehículo en el centro de información
del conductor.
Mensajes del vehículo 3 130.
Asistente de aparcamiento
Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos
situados delante y detrás del mismo.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una
frecuencia de tono distinta. La señal
para los obstáculos frontales suena a
través de los altavoces delanteros,
para los obstáculos traseros suena a
través de los altavoces traseros.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Activación
Al engranar la marcha atrás, el asis‐
tente de aparcamiento delantero y
trasero está listo para funcionar.
El sistema también se activa automá‐
ticamente a una velocidad de
11 km/h.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Si se apaga r en un ciclo de encen‐
dido, se desactiva el asistente de
aparcamiento delantero. Si le veloci‐ dad del vehículo ha excedido 25 km/
h previamente, el asistente de

Conducción y manejo205Después de una desactivación
manual, el asistente de aparcamiento
delantero-trasero se activa de nuevo
si se pulsa r o si se aplica la
marcha atrás.
Se puede desactivar el sistema
completo manualmente en el menú
de personalización del vehículo de la Pantalla de información. Permanece
desactivado durante el ciclo de
encendido o hasta que se vuelva a
activar en el menú de personaliza‐
ción. Personalización del vehículo
3 131.
Al utilizar el gancho de remolque,
cambie los ajustes de configuración
en el menú de personalización del
vehículo en la Pantalla de informa‐
ción. Personalización del vehículo
3 131.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo debido a un alto nivel de
ruido externo o a otros factores de
interferencia, aparece un mensaje en
el Centro de información del conduc‐
tor.Mensajes del vehículo 3 130.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.

206Conducción y manejoNota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse r breve‐
mente para desactivar el asistente de aparcamiento.
Alerta de punto ciego lateral El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "puntociego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema muestra una alerta visual en
cada retrovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado
izquierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo
de advertencia B amarillo en el
espejo retrovisor exterior correspon‐
diente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia B comenzará
a parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.
Nota
Si el vehículo que pasa es, al
menos, 10 km/h más rápido que el
vehículo pasado, es posible que no
se ilumine el símbolo de advertencia
B en el espejo retrovisor exterior
correspondiente.
