Page 211 of 323

Condução e funcionamento209
Um LED aceso no botão de Apoio aoestacionamento r indica que o
sistema está pronto para funcionar.
Se r for desligado durante um ciclo
de ignição, os sensores de
estacionamento dianteiros são
desativados. Se a velocidade do
veículo tiver excedido anteriormente
25 km/h, os sensores de
estacionamento dianteiros serão
reativados quando a velocidade
descer abaixo de 11 km/h.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás e à
frente do veículo.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, serão ouvidos sinais
acústicos de aviso no lado respectivo
do veículo. O intervalo entre os sinais
acústicos diminui à medida que o
veículo se aproxima desse obstáculo. Quando a distância for inferior a
aprox. 30 cm, o sinal acústico torna-
-se contínuo.
Além disso, a distância para
obstáculos traseiros e dianteiros é
mostrada através de linhas de
distância variáveis no Centro de
Informação do Condutor 3 127 ou,
consoante a versão, no Visor de
informação 3 132.
Os obstáculos traseiros são
indicados acústica e visualmente em
simultâneo.
Os obstáculos dianteiros são
indicados visualmente primeiro. No
caso de distâncias inferiores
inferiores a 80 cm, também soa um
sinal acústico.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de dispensar
a mensagem, a indicação da
distância é novamente apresentada.
Page 212 of 323

210Condução e funcionamentoDesactivação
Os sensores de estacionamento
traseiros desligam-se
automaticamente quando a marcha-
-atrás é desengatada.
Os sensores de estacionamento
dianteiros são desactivados
automaticamente a uma velocidade
acima de 11 km/h.
A desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Quando o sistema é desativado
manualmente, o LED no botão
apaga-se e surge Assistên de
estacionament desligada no Centro
de Informação do Condutor.
Após uma desativação manual, os
sensores de estacionamento
dianteiros e traseiros são reativados
se r for premido ou se for
engrenada a marcha-atrás.
O sistema completo pode ser
desativado manualmente no menu de
personalização do veículo no Visor
de informação. Permanece ativado
durante o ciclo de ignição ou até à
reativação no menu de
personalização. Personalização do
veículo 3 135.
Ao utilizar o engate do reboque,
alterar as definições de configuração
no menu de personalização do
veículo no Visor de informação.
Personalização do veículo 3 135.
Avaria
Em caso de avaria ou se o sistema
não funciona temporariamente,
por exemplo, porque existe um nível sonoro exterior muito elevado ououtros factores de interferência,
surge uma mensagem no Centro de
Informação do Condutor.
Mensagens do veículo 3 134.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Page 213 of 323

Condução e funcionamento211Atenção
O funcionamento do sistema podeser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
O sistema de auxiliar de
estacionamento detecta
automaticamente o equipamento de
reboque montado de fábrica. É
desactivado quando a ficha é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
Advertência
Se estiver engatada uma velocidade
de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
r durante breves instantes para
desactivar os sensores de
estacionamento.
Aviso de ângulo morto O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema apresenta um alerta visual em cada espelho retrovisor exterior,
se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais

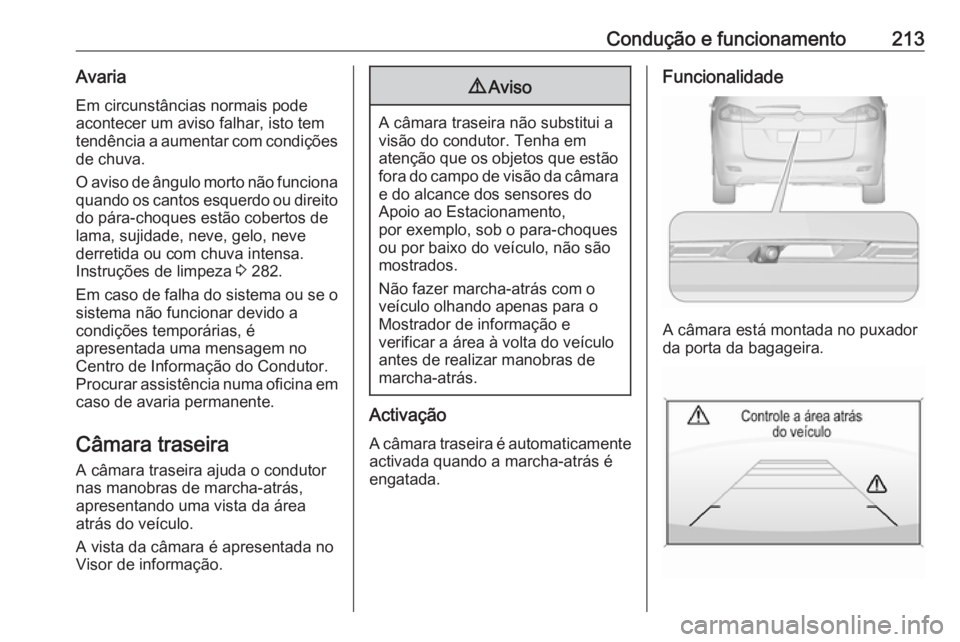

Page 215 of 323

Condução e funcionamento213Avaria
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 282.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor. Procurar assistência numa oficina em caso de avaria permanente.
Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no Visor de informação.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objetos que estão fora do campo de visão da câmara
e do alcance dos sensores do
Apoio ao Estacionamento,
por exemplo, sob o para-choques
ou por baixo do veículo, não são
mostrados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada no puxador
da porta da bagageira.
Page 216 of 323

214Condução e funcionamentoDevido à posição elevada da câmara,o pára-choques traseiro pode servisto no mostrador como guia da
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas são linhas horizontais com intervalos
de 1 metro projetadas na imagem
para definir a distância em relação
aos objetos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem que
mostra os obstáculos detetados
pelos sensores traseiros do Apoio ao
Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.
Desactivação
A câmara é desligada quando uma determinada velocidade do veículo
em frente é excedida ou se a marcha-
-atrás não for engrenada durante
aproximadamente 15 segundos. A
câmara traseira pode ser desativada
manualmente no menu de
personalização do veículo no Visor de informação. Selecionar a definição
relevante em Ajustes.
Personalização do veículo 3 135.Desativação das linhas de orientação
e dos símbolos de aviso
R 4.0 IntelliLink de 7'' A ativação ou
desativação das linhas de orientação visual e dos símbolos de aviso pode
ser alterada através dos botões
tácteis na zona inferior do mostrador.
Navi 950 de 7'' A ativação ou
desativação das linhas de orientação visual e dos símbolos de aviso pode
ser alterada no menu Definições no
visor de informação. Selecionar a
definição relevante em Ajustes, I
Veículo .
Visor de informação 3 132.
Personalização do veículo 3 135.
Page 258 of 323

256Conservação do veículoCaixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível/
Sistema de ignição4Injecção do combustível/
Sistema de ignição5–6Aquecimento dos espelhos
retrovisores exteriores/Sistema
de alarme anti-roubo7Controlo da ventoinha/Módulo
de controlo do motor/Módulo de
controlo da caixa de velocidades8Sensor Lambda/Arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria11Abertura da porta da bagageira12Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação
Page 259 of 323

Conservação do veículo257N.ºCircuito13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23–24Farol direito (LED)25Farol esquerdo (LED)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiroN.ºCircuito41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar/Motor a
diesel
Page 261 of 323

Conservação do veículo259N.ºCircuito1Programador de velocidade/
Limitador de velocidade/Progra‐
mador de velocidade adapta‐
tivo/Telecomandos no volante2Luzes exteriores/Módulo de
controlo da carroçaria3Luzes exteriores/Módulo de
controlo da carroçaria4Sistema de informação e lazer5Sistema de informação e lazer/
Instrumento6Tomada/Isqueiro7Tomada de energia8Farol de médios esquerdo/
Módulo de controlo da carro‐
çaria9Farol de médios direito/Módulo
de controlo da carroçaria/
Módulo de airbag10Fechaduras das portas/Módulo
de controlo da carroçaria11Ventoinha interiorN.ºCircuito12–13–14Conector de diagnóstico15Airbag16Tomada de energia17Sistema de ar condicionado18Logística19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çaria21Painel de instrumentos/Sistema
de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çariaN.ºCircuito25–26–
Caixa de fusíveis na
bagageira
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Page 262 of 323

260Conservação do veículo
Se o veículo possuir um kit de
reparação de pneus, retirar a caixa completa.
Atribuição dos fusíveisN.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8–9Sistema de redução catalítica
selectiva10Sensor de óxido de azoto11Módulo de reboque/Tomada do
reboque12Módulo de reboque13Ponto de saída do reboque14–15–
Page 266 of 323

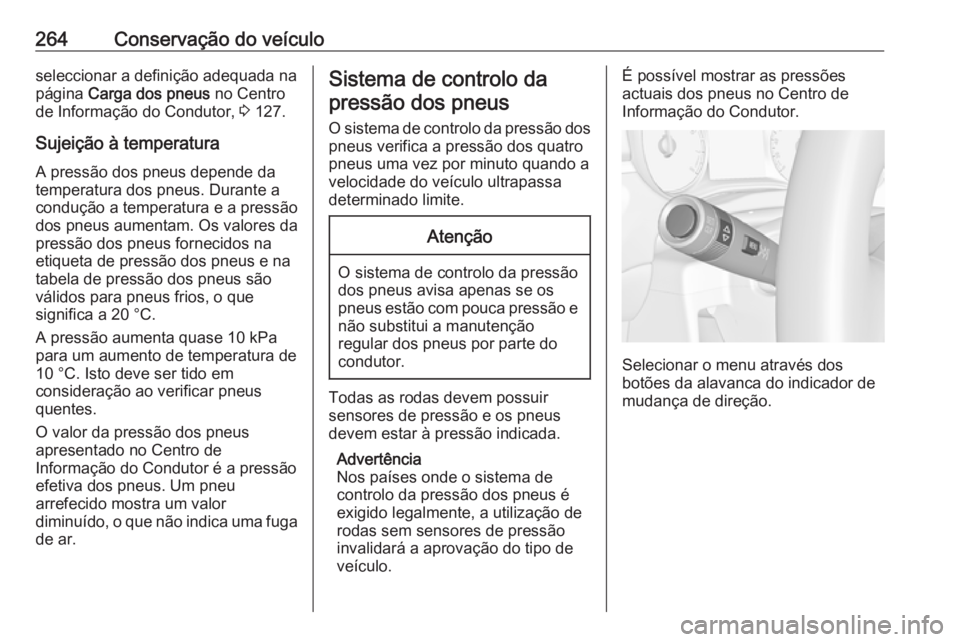

264Conservação do veículoseleccionar a definição adequada na
página Carga dos pneus no Centro
de Informação do Condutor, 3 127.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de
10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão
efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.Sistema de controlo da
pressão dos pneus
O sistema de controlo da pressão dos
pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
É possível mostrar as pressões
actuais dos pneus no Centro de
Informação do Condutor.
Selecionar o menu através dos
botões da alavanca do indicador de
mudança de direção.
