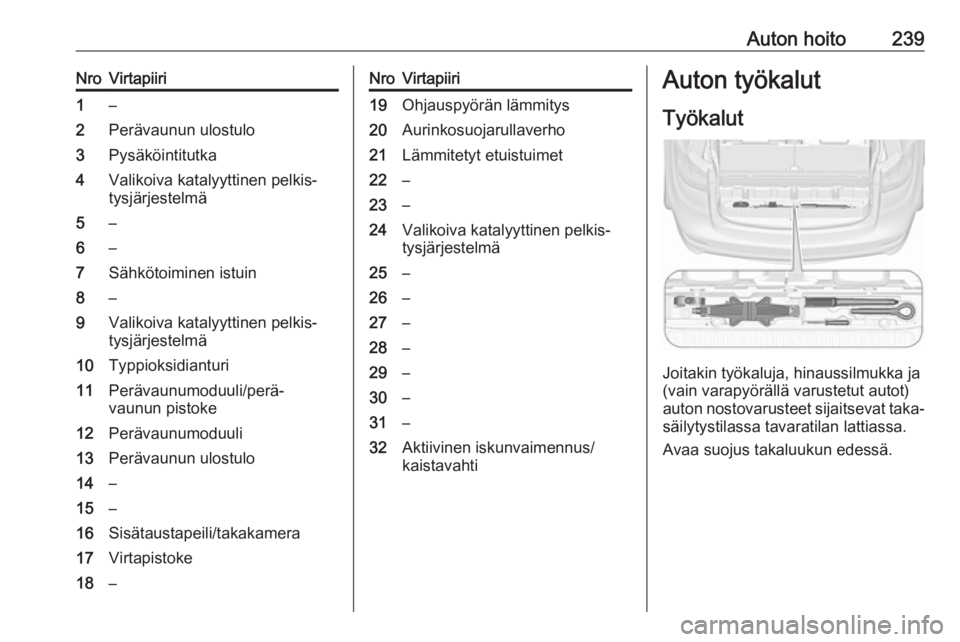

Auton hoito239NroVirtapiiri1–2Perävaunun ulostulo3Pysäköintitutka4Valikoiva katalyyttinen pelkis‐tysjärjestelmä5–6–7Sähkötoiminen istuin8–9Valikoiva katalyyttinen pelkis‐
tysjärjestelmä10Typpioksidianturi11Perävaunumoduuli/perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14–15–16Sisätaustapeili/takakamera17Virtapistoke18–NroVirtapiiri19Ohjauspyörän lämmitys20Aurinkosuojarullaverho21Lämmitetyt etuistuimet22–23–24Valikoiva katalyyttinen pelkis‐
tysjärjestelmä25–26–27–28–29–30–31–32Aktiivinen iskunvaimennus/
kaistavahtiAuton työkalut
Työkalut
Joitakin työkaluja, hinaussilmukka ja
(vain varapyörällä varustetut autot)
auton nostovarusteet sijaitsevat taka‐
säilytystilassa tavaratilan lattiassa.
Avaa suojus takaluukun edessä.

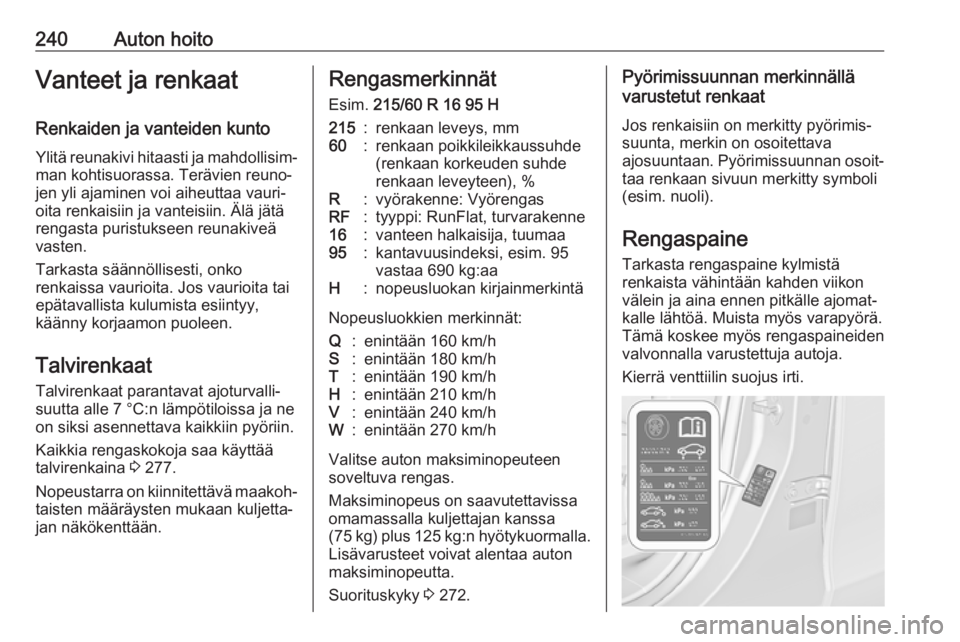

240Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 277.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 272.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐ suunta, merkin on osoitettava
ajosuuntaan. Pyörimissuunnan osoit‐ taa renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

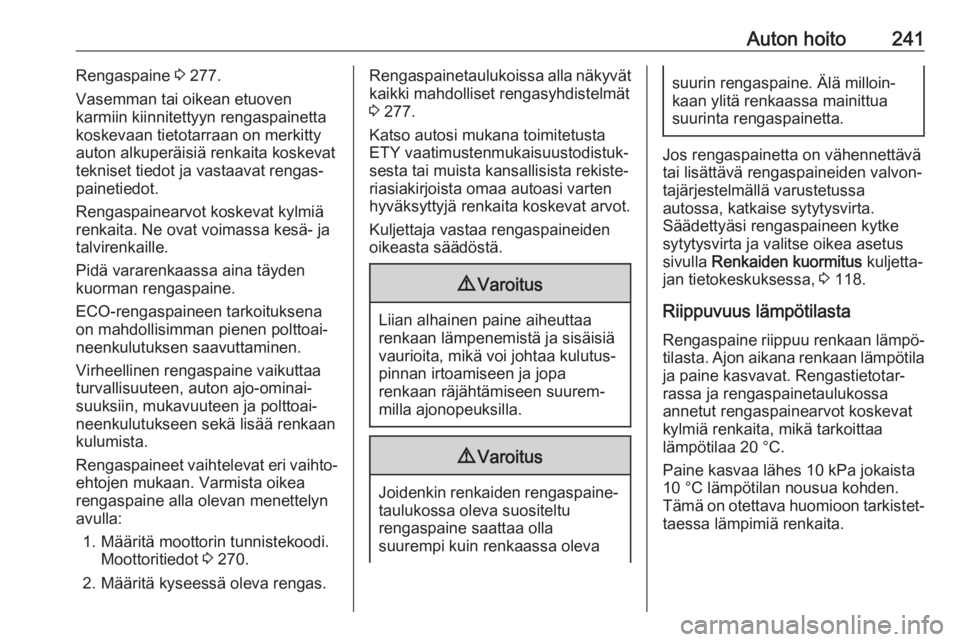

Auton hoito241Rengaspaine 3 277.
Vasemman tai oikean etuoven
karmiin kiinnitettyyn rengaspainetta
koskevaan tietotarraan on merkitty
auton alkuperäisiä renkaita koskevat
tekniset tiedot ja vastaavat rengas‐
painetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 270.
2. Määritä kyseessä oleva rengas.Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 277.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Jos rengaspainetta on vähennettävä
tai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa
autossa, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke
sytytysvirta ja valitse oikea asetus
sivulla Renkaiden kuormitus kuljetta‐
jan tietokeskuksessa, 3 118.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista 10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.

242Auton hoitoKuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Kulloisetkin rengaspaineet voidaan
näyttää kuljettajan tietokeskuksessa.
Valitse valikko suuntavilkkuvivun
painikkeilla.
Valitse Rengaspaineet -sivu
kohdassa Asetukset ? 3 118.
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 115.

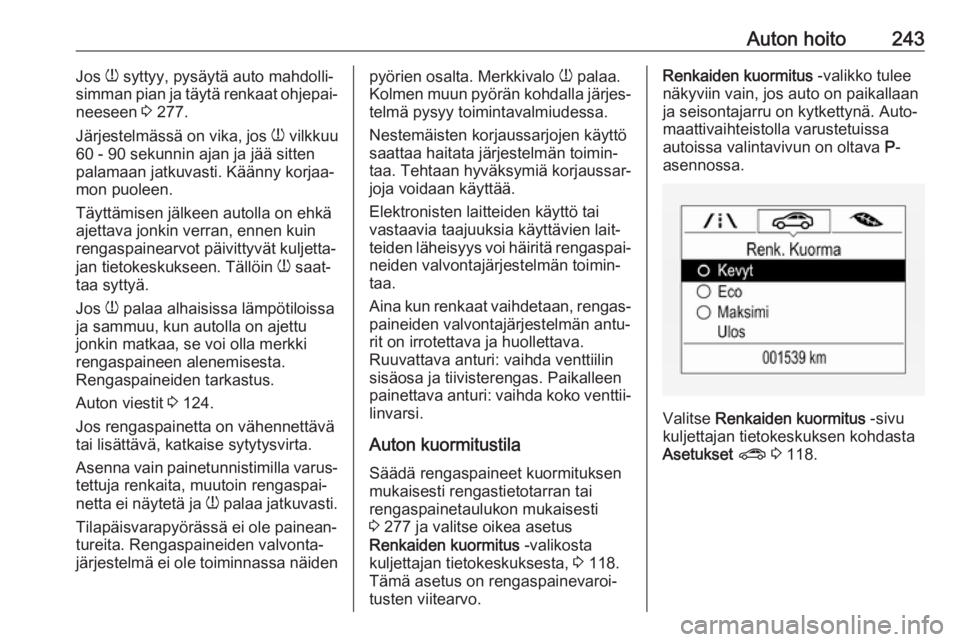

Auton hoito243Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 277.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten palamaan jatkuvasti. Käänny korjaa‐
mon puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tällöin w saat‐
taa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkin matkaa, se voi olla merkki
rengaspaineen alenemisesta.
Rengaspaineiden tarkastus.
Auton viestit 3 124.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näidenpyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava.
Ruuvattava anturi: vaihda venttiilin
sisäosa ja tiivisterengas. Paikalleen
painettava anturi: vaihda koko venttii‐ linvarsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai
rengaspainetaulukon mukaisesti
3 277 ja valitse oikea asetus
Renkaiden kuormitus -valikosta
kuljettajan tietokeskuksesta, 3 118.
Tämä asetus on rengaspainevaroi‐
tusten viitearvo.Renkaiden kuormitus -valikko tulee
näkyviin vain, jos auto on paikallaan
ja seisontajarru on kytkettynä. Auto‐
maattivaihteistolla varustetuissa
autoissa valintavivun on oltava P-
asennossa.
Valitse Renkaiden kuormitus -sivu
kuljettajan tietokeskuksen kohdasta Asetukset ? 3 118.

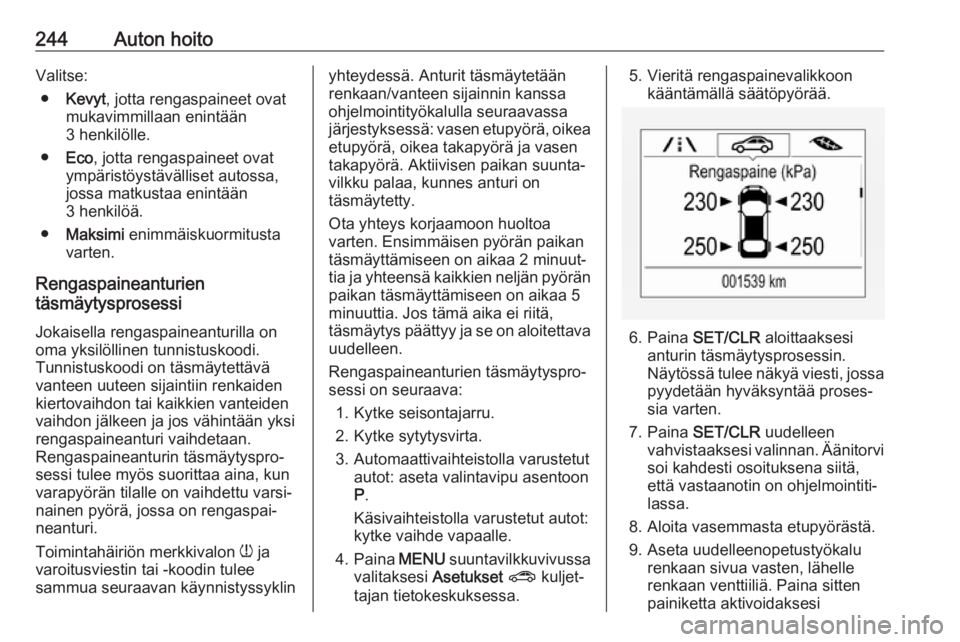

244Auton hoitoValitse:● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
Rengaspaineanturien
täsmäytysprosessi
Jokaisella rengaspaineanturilla on
oma yksilöllinen tunnistuskoodi.
Tunnistuskoodi on täsmäytettävä
vanteen uuteen sijaintiin renkaiden
kiertovaihdon tai kaikkien vanteiden
vaihdon jälkeen ja jos vähintään yksi
rengaspaineanturi vaihdetaan.
Rengaspaineanturin täsmäytyspro‐
sessi tulee myös suorittaa aina, kun
varapyörän tilalle on vaihdettu varsi‐
nainen pyörä, jossa on rengaspai‐
neanturi.
Toimintahäiriön merkkivalon w ja
varoitusviestin tai -koodin tulee
sammua seuraavan käynnistyssyklinyhteydessä. Anturit täsmäytetään
renkaan/vanteen sijainnin kanssa
ohjelmointityökalulla seuraavassa
järjestyksessä: vasen etupyörä, oikea
etupyörä, oikea takapyörä ja vasen
takapyörä. Aktiivisen paikan suunta‐ vilkku palaa, kunnes anturi on
täsmäytetty.
Ota yhteys korjaamoon huoltoa
varten. Ensimmäisen pyörän paikan
täsmäyttämiseen on aikaa 2 minuut‐
tia ja yhteensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa 5
minuuttia. Jos tämä aika ei riitä,
täsmäytys päättyy ja se on aloitettava uudelleen.
Rengaspaineanturien täsmäytyspro‐
sessi on seuraava:
1. Kytke seisontajarru.
2. Kytke sytytysvirta.
3. Automaattivaihteistolla varustetut autot: aseta valintavipu asentoon
P .
Käsivaihteistolla varustetut autot:
kytke vaihde vapaalle.
4. Paina MENU suuntavilkkuvivussa
valitaksesi Asetukset ? kuljet‐
tajan tietokeskuksessa.5. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
6. Paina SET/CLR aloittaaksesi
anturin täsmäytysprosessin.
Näytössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
7. Paina SET/CLR uudelleen
vahvistaaksesi valinnan. Äänitorvi
soi kahdesti osoituksena siitä,
että vastaanotin on ohjelmointiti‐
lassa.
8. Aloita vasemmasta etupyörästä.
9. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle
renkaan venttiiliä. Paina sitten
painiketta aktivoidaksesi

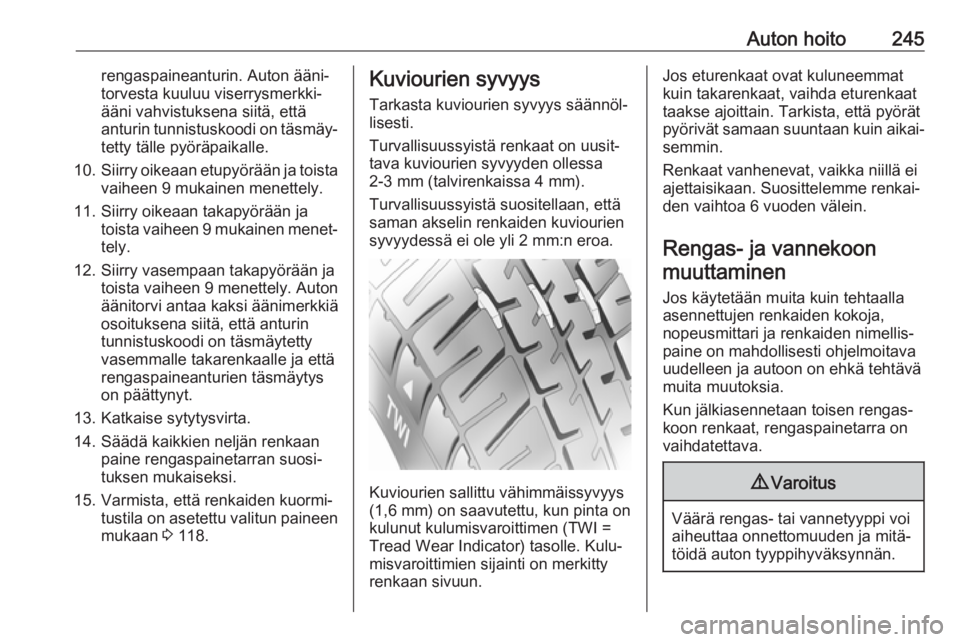

Auton hoito245rengaspaineanturin. Auton ääni‐
torvesta kuuluu viserrysmerkki‐
ääni vahvistuksena siitä, että
anturin tunnistuskoodi on täsmäy‐ tetty tälle pyöräpaikalle.
10. Siirry oikeaan etupyörään ja toista
vaiheen 9 mukainen menettely.
11. Siirry oikeaan takapyörään ja toista vaiheen 9 mukainen menet‐
tely.
12. Siirry vasempaan takapyörään ja toista vaiheen 9 menettely. Auton
äänitorvi antaa kaksi äänimerkkiä
osoituksena siitä, että anturin
tunnistuskoodi on täsmäytetty
vasemmalle takarenkaalle ja että
rengaspaineanturien täsmäytys
on päättynyt.
13. Katkaise sytytysvirta.
14. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
15. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineenmukaan 3 118.Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐lisesti.
Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei ole yli 2 mm:n eroa.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoonmuuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja,
nopeusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.

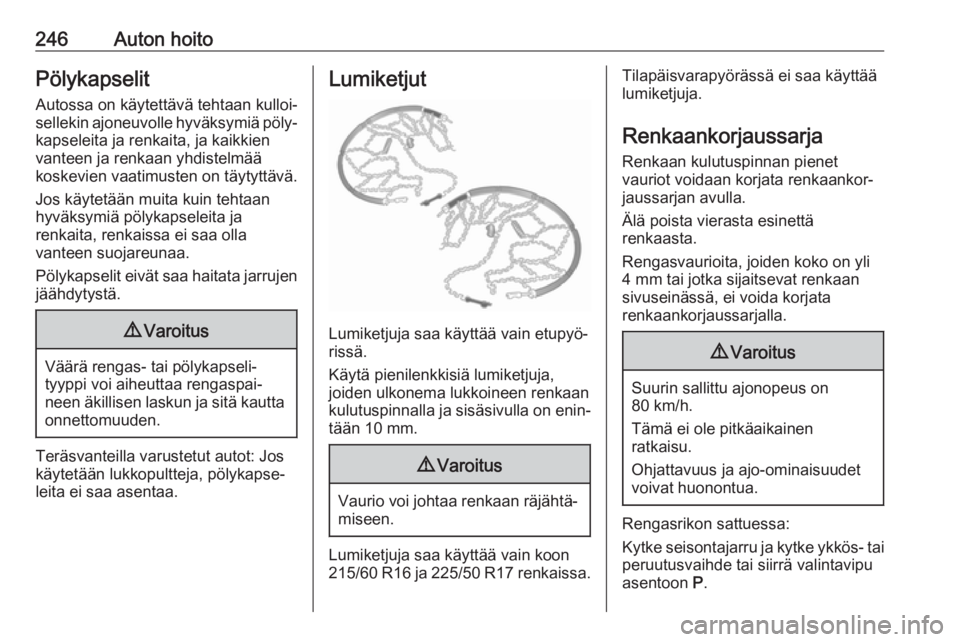

246Auton hoitoPölykapselit
Autossa on käytettävä tehtaan kulloi‐ sellekin ajoneuvolle hyväksymiä pöly‐
kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää
koskevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan
hyväksymiä pölykapseleita ja
renkaita, renkaissa ei saa olla
vanteen suojareunaa.
Pölykapselit eivät saa haitata jarrujen jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteilla varustetut autot: Jos
käytetään lukkopultteja, pölykapse‐
leita ei saa asentaa.
Lumiketjut
Lumiketjuja saa käyttää vain etupyö‐
rissä.
Käytä pienilenkkisiä lumiketjuja,
joiden ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enin‐ tään 10 mm.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Lumiketjuja saa käyttää vain koon215/60 R16 ja 225/50 R17 renkaissa.
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet
vauriot voidaan korjata renkaankor‐
jaussarjan avulla.
Älä poista vierasta esinettä
renkaasta.
Rengasvaurioita, joiden koko on yli 4 mm tai jotka sijaitsevat renkaan
sivuseinässä, ei voida korjata
renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen
ratkaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valintavipu
asentoon P.

Auton hoito247
Renkaankorjaussarja sijaitsee tava‐
ratilassa vasemmalla puolella kannen
takana.
1. Ota renkaankorjaussarja loke‐ rosta.
2. Poista kompressori.3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5.Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan
lähelle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.

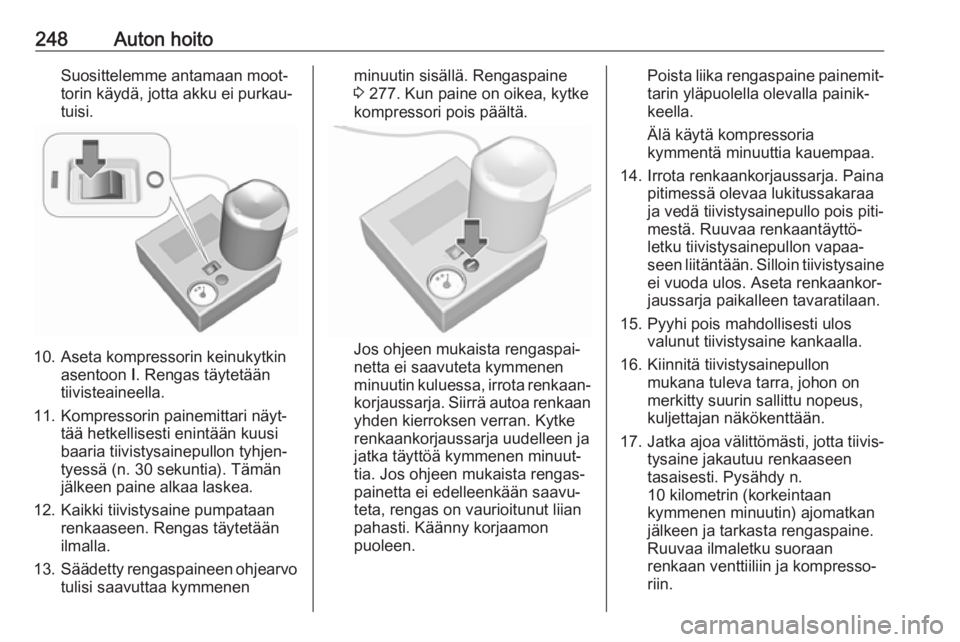

248Auton hoitoSuosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään
tiivisteaineella.
11. Kompressorin painemittari näyt‐ tää hetkellisesti enintään kuusi
baaria tiivistysainepullon tyhjen‐
tyessä (n. 30 sekuntia). Tämän
jälkeen paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään
ilmalla.
13. Säädetty rengaspaineen ohjearvo
tulisi saavuttaa kymmenen
minuutin sisällä. Rengaspaine
3 277. Kun paine on oikea, kytke
kompressori pois päältä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta kymmenen
minuutin kuluessa, irrota renkaan‐ korjaussarja. Siirrä autoa renkaan
yhden kierroksen verran. Kytke
renkaankorjaussarja uudelleen ja
jatka täyttöä kymmenen minuut‐
tia. Jos ohjeen mukaista rengas‐
painetta ei edelleenkään saavu‐
teta, rengas on vaurioitunut liian
pahasti. Käänny korjaamon
puoleen.
Poista liika rengaspaine painemit‐
tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria kymmentä minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Ruuvaa renkaantäyttö‐
letku tiivistysainepullon vapaa‐
seen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen
tasaisesti. Pysähdy n.
10 kilometrin (korkeintaan
kymmenen minuutin) ajomatkan
jälkeen ja tarkasta rengaspaine.
Ruuvaa ilmaletku suoraan
renkaan venttiiliin ja kompresso‐
riin.
