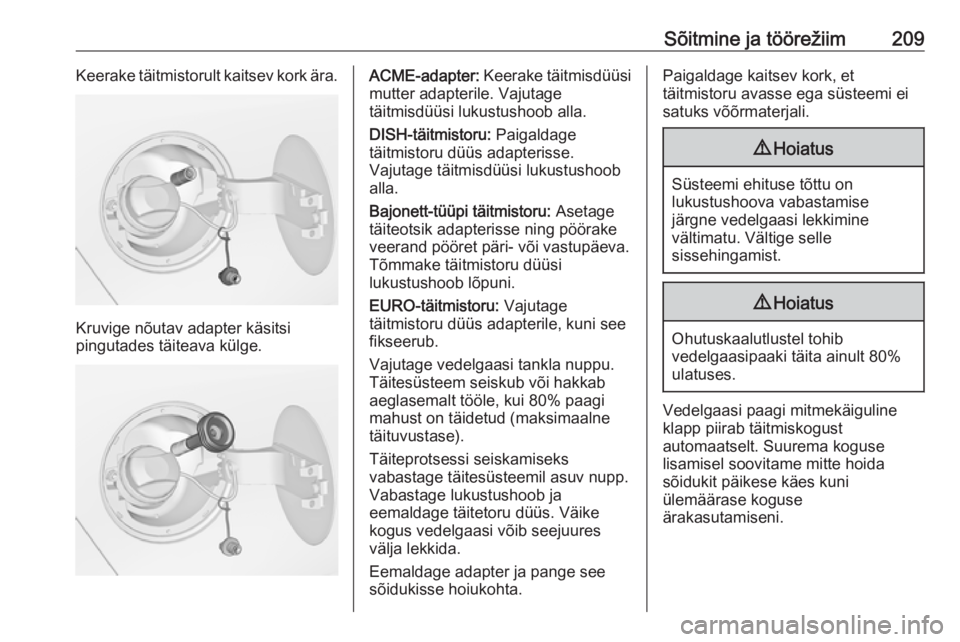

Sõitmine ja töörežiim209Keerake täitmistorult kaitsev kork ära.
Kruvige nõutav adapter käsitsi
pingutades täiteava külge.
ACME-adapter: Keerake täitmisdüüsi
mutter adapterile. Vajutage
täitmisdüüsi lukustushoob alla.
DISH-täitmistoru: Paigaldage
täitmistoru düüs adapterisse.
Vajutage täitmisdüüsi lukustushoob
alla.
Bajonett-tüüpi täitmistoru: Asetage
täiteotsik adapterisse ning pöörake
veerand pööret päri- või vastupäeva. Tõmmake täitmistoru düüsi
lukustushoob lõpuni.
EURO-täitmistoru: Vajutage
täitmistoru düüs adapterile, kuni see
fikseerub.
Vajutage vedelgaasi tankla nuppu.
Täitesüsteem seiskub või hakkab aeglasemalt tööle, kui 80% paagi
mahust on täidetud (maksimaalne
täituvustase).
Täiteprotsessi seiskamiseks
vabastage täitesüsteemil asuv nupp.
Vabastage lukustushoob ja
eemaldage täitetoru düüs. Väike
kogus vedelgaasi võib seejuures
välja lekkida.
Eemaldage adapter ja pange see
sõidukisse hoiukohta.Paigaldage kaitsev kork, et
täitmistoru avasse ega süsteemi ei
satuks võõrmaterjali.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.
9 Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80%
ulatuses.
Vedelgaasi paagi mitmekäiguline
klapp piirab täitmiskogust
automaatselt. Suurema koguse
lisamisel soovitame mitte hoida
sõidukit päikese käes kuni
ülemäärase koguse
ärakasutamiseni.

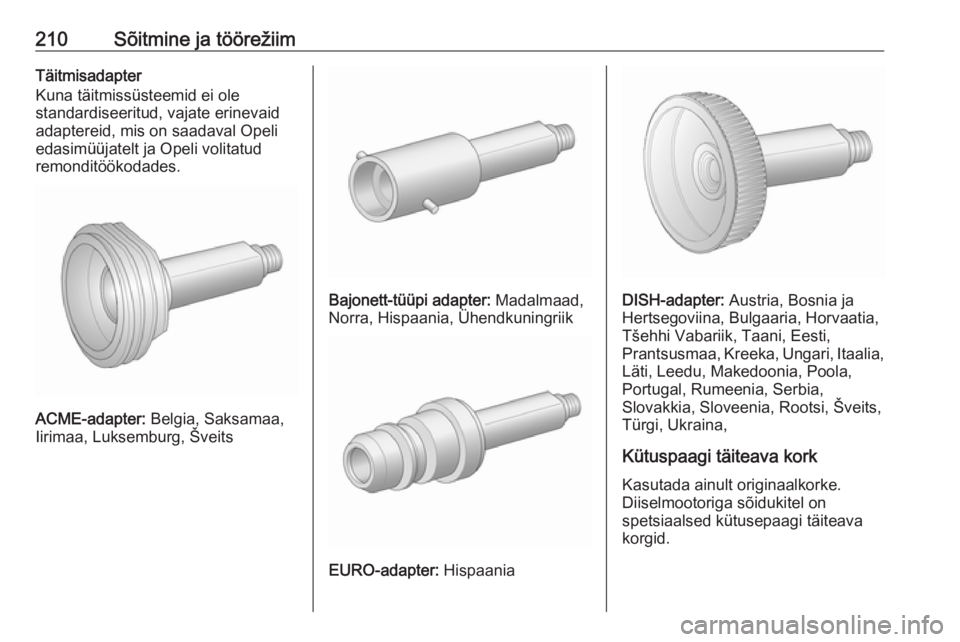

210Sõitmine ja töörežiimTäitmisadapter
Kuna täitmissüsteemid ei ole
standardiseeritud, vajate erinevaid
adaptereid, mis on saadaval Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodades.
ACME-adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits
Bajonett-tüüpi adapter: Madalmaad,
Norra, Hispaania, Ühendkuningriik
EURO-adapter: Hispaania
DISH-adapter: Austria, Bosnia ja
Hertsegoviina, Bulgaaria, Horvaatia,
Tšehhi Vabariik, Taani, Eesti,
Prantsusmaa, Kreeka, Ungari, Itaalia,
Läti, Leedu, Makedoonia, Poola,
Portugal, Rumeenia, Serbia,
Slovakkia, Sloveenia, Rootsi, Šveits,
Türgi, Ukraina,
Kütuspaagi täiteava kork
Kasutada ainult originaalkorke.
Diiselmootoriga sõidukitel on
spetsiaalsed kütusepaagi täiteava
korgid.

Sõitmine ja töörežiim211Kütusekulu, CO2-heitmed
Bensiini- ja diiselmootorid
Mudeli Opel Zafira kütusekulu
(kombineeritud) on vahemikus 9,2
kuni 4,5 l/100 km.
CO 2-heite tase (kokku) on vahemikus
182 kuni 119 g/km.
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas
olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.
Maagaasimootorid
Mudeli Opel Zafira gaasitarbimine
(kokku) on 4,7 kg/100 km.
CO 2-heide (kombineeritud) on
129 g/km.
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas
olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.Üldteave
Ametlik kütusekulu ja esitatud
konkreetsed CO 2 heitmete andmed
põhinevad ELi standardvarustusega
baasmudelil.
Kütusekulu ja CO 2 heitmete andmed
on määratud kindlaks vastavalt
määrusele (EÜ) nr 715/2007 (selle
kohaldatavas versioonis), võttes
arvesse töökorras sõiduki massi,
nagu määruses ette nähtud.
Need arvud on esitatud ainult eri
sõidukivariantide omavaheliseks
võrdlemiseks ning neid ei saa
käsitada konkreetse sõiduki tegeliku
garanteeritud kütusekuluna.
Lisavarustusega võib saada esitatud
kütusekulust ja CO 2-tasemest veidi
suuremad tulemused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.
Maagaas
Kütusekulu andmed on saadud,
kasutades võrdluskütust G20
(metaani osakogus
99–100 mooliprotsenti) ettenähtud
sõidutingimustes. Väiksemametaanisisaldusega maagaasi
kasutamisel võib kütusekulu
etteantud väärtustest erineda.

212Sõitmine ja töörežiimHaagise haakeseadis
Üldinfo Kasutada tohib ainult teie sõidukiga
kasutamiseks lubatud haakeseadet.
Maagaasimootoriga sõidukid vajavad
spetsiaalset pukseerimisseadet.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Haagise pidurdustule lambi rikke
avastamise funktsioon ei avasta
lambi osalist riket, nt 4 x 5 W lampide
korral avastab see funktsioon lambi
rikke vaid sel juhul, kui on alles vaid
üks 5 W lamp või mitte ühtki.
Haakeseadise paigaldamine võib
katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu. Haakekonksu tuleb
alati hoida sõidukis.Sõiduomadused ja
nõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagise ja
suurema kui 1300 kg täismassiga
haagise vedamisel soovitatakse
sõitmisel üle 80 km/h tungivalt
kasutada stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muutasuunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 278.
Haagise pukseerimine Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohiületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib
määratud kaldel ja merepinna
tasemel. Kuna kõrguse suurenedes
väheneb hõredamaks muutuva õhu
tõttu mootori võimsus ja sellest
tulenevalt kallakul ülespoole liikumise
võime, väheneb ka lubatud
haakemass kõrguse edasisel
suurenemisel 10% iga 1000 m
kõrguse kasvu kohta. Väikese
kaldega teedel (alla 8%, näiteks
kiirteed) sõites ei ole vaja
haakemassi väiksemaks arvestada.
Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 266.

Sõitmine ja töörežiim213Haakekonksu vertikaalkoormusHaakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (75 kg) on märgitud haakeseadme andmesildile ja sõiduki
dokumentidesse.
Märkus
Mootorid B16DTH, B16DTJ,
B20DTH ja B20DTJ: Olenevalt
seadmest võib haakekonksu
maksimaalne lubatud
vertikaalkoormus olla 75 kg või
60 kg.
Haagis tuleb alati koormata nii, et
haakekonksu koormus oleks
võimalikult suur, kuid ei ületaks
maksimaalset lubatud koormust.
Haakekonksu vertikaalkoormus ei
tohi kunagi olla alla 25 kg.Tagateljekoormus
Kui haagis on sõiduki külge haagitud
ning vedav sõiduk täielikult
koormatud, võib ületada tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) 60 kg võrra ja
täismassi 60 kg võrra. Kui tagasilla
koormus on lubatust suurem, ei tohi
sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.
Haakekonksu hoiulepanek
Haakekonksuga kott asub
pakiruumis.
Seadke rihm läbi tagumise
parempoolse kinnitusaasa, mähkige kaks korda selle ümber, ja pingutage
rihm koti kinnitamiseks.
Sõltuvalt versioonist hoitakse
haakekonksu pakiruumis
parempoolsel külgseinal.

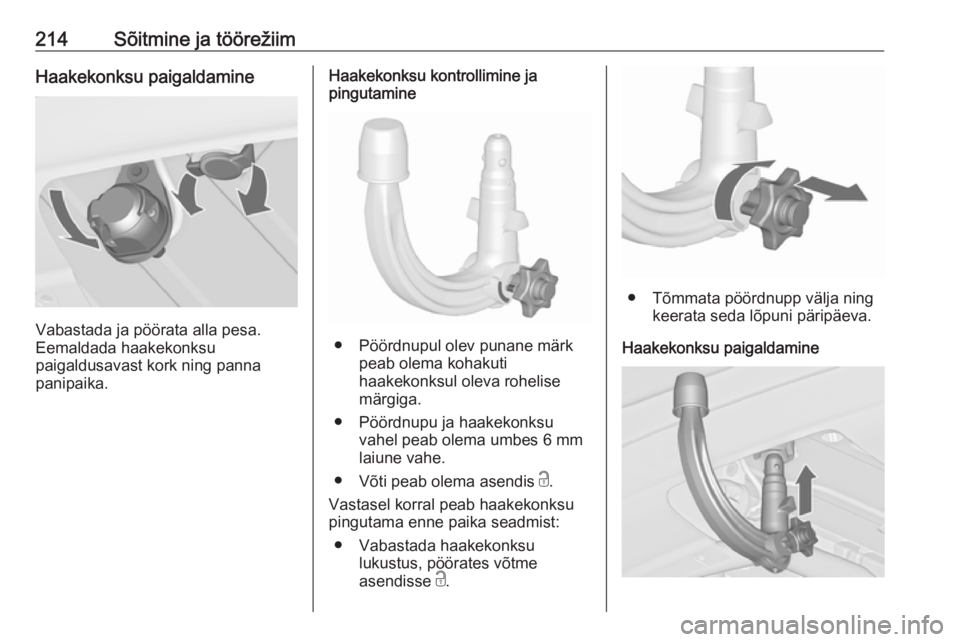

214Sõitmine ja töörežiimHaakekonksu paigaldamine
Vabastada ja pöörata alla pesa.
Eemaldada haakekonksu
paigaldusavast kork ning panna
panipaika.
Haakekonksu kontrollimine ja
pingutamine
● Pöördnupul olev punane märk
peab olema kohakuti
haakekonksul oleva rohelise
märgiga.
● Pöördnupu ja haakekonksu vahel peab olema umbes 6 mm
laiune vahe.
● Võti peab olema asendis c.
Vastasel korral peab haakekonksu pingutama enne paika seadmist:
● Vabastada haakekonksu lukustus, pöörates võtme
asendisse c.
● Tõmmata pöördnupp välja ning
keerata seda lõpuni päripäeva.
Haakekonksu paigaldamine

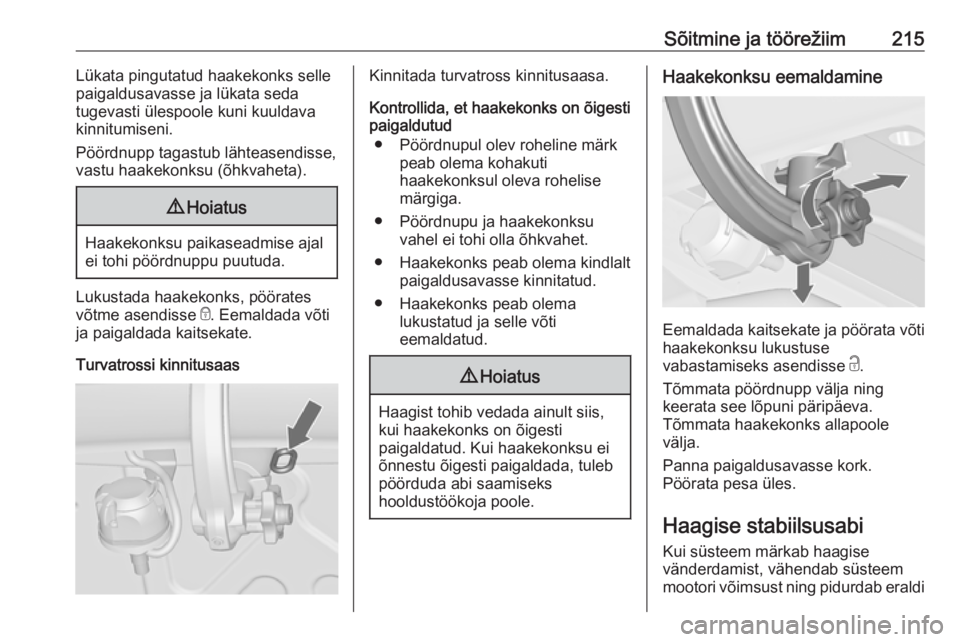

Sõitmine ja töörežiim215Lükata pingutatud haakekonks selle
paigaldusavasse ja lükata seda
tugevasti ülespoole kuni kuuldava
kinnitumiseni.
Pöördnupp tagastub lähteasendisse,
vastu haakekonksu (õhkvaheta).9 Hoiatus
Haakekonksu paikaseadmise ajal
ei tohi pöördnuppu puutuda.
Lukustada haakekonks, pöörates
võtme asendisse e. Eemaldada võti
ja paigaldada kaitsekate.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Kontrollida, et haakekonks on õigesti paigaldutud
● Pöördnupul olev roheline märk peab olema kohakuti
haakekonksul oleva rohelise märgiga.
● Pöördnupu ja haakekonksu vahel ei tohi olla õhkvahet.
● Haakekonks peab olema kindlalt paigaldusavasse kinnitatud.
● Haakekonks peab olema lukustatud ja selle võti
eemaldatud.9 Hoiatus
Haagist tohib vedada ainult siis,
kui haakekonks on õigesti
paigaldatud. Kui haakekonksu ei
õnnestu õigesti paigaldada, tuleb
pöörduda abi saamiseks
hooldustöökoja poole.
Haakekonksu eemaldamine
Eemaldada kaitsekate ja pöörata võti
haakekonksu lukustuse
vabastamiseks asendisse c.
Tõmmata pöördnupp välja ning
keerata see lõpuni päripäeva.
Tõmmata haakekonks allapoole
välja.
Panna paigaldusavasse kork.
Pöörata pesa üles.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem mootori võimsust ning pidurdab eraldi

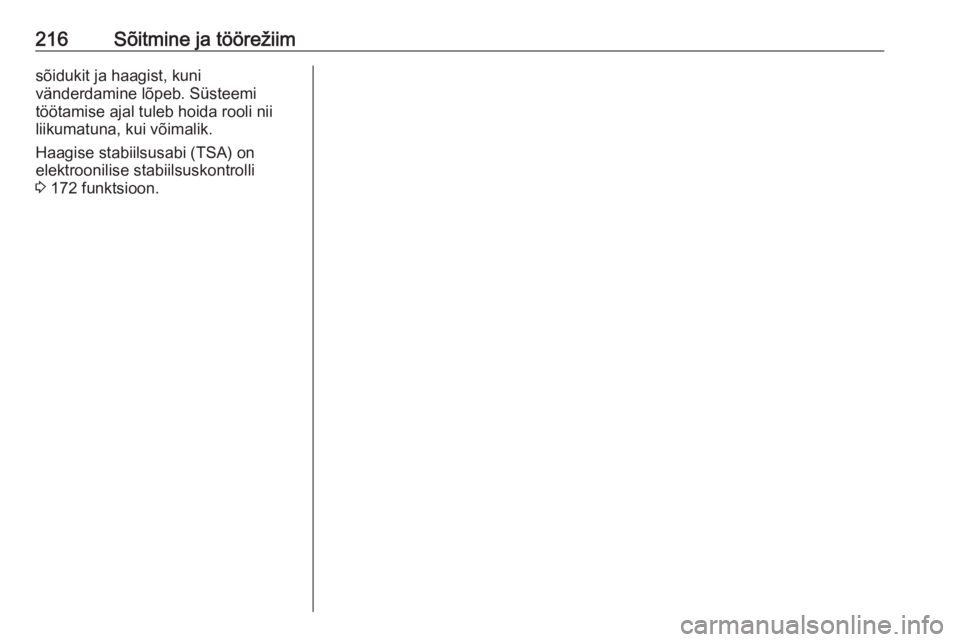

216Sõitmine ja töörežiimsõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteemi
töötamise ajal tuleb hoida rooli nii
liikumatuna, kui võimalik.
Haagise stabiilsusabi (TSA) on
elektroonilise stabiilsuskontrolli
3 172 funktsioon.

Sõiduki hooldamine217Sõiduki hooldamineÜldinfo........................................ 218
Lisaseadmed ja sõiduki muudatused ........................... 218
Sõiduki hoidmine .....................218
Sõiduki utiliseerimine pärast kasutusea lõppu .....................219
Sõiduki kontrollimine ..................219
Tööde tegemine ......................219
Mootoriruumi kaas ...................219
Mootoriõli ................................. 220
Mootori jahutusvedelik .............221
Roolivõimendi vedelik ..............222
Pesuri vedelik .......................... 223
Pidurid ..................................... 223
Pidurivedelik ............................ 223
Sõiduki aku .............................. 223
Diislikütuse süsteemi tühjendamine .......................... 225
Klaasipuhasti harja vahetamine ............................. 225
Lambi vahetamine .....................226
Halogeen-esilaternad ..............226
LED-esituled ............................ 229
Udutuled .................................. 229
Tagatuled ................................ 230Külgmised suunatuled .............232
Numbrimärgi tuli ......................233
Salongituled ............................. 233
Armatuurlaua valgustus ...........233
Elektrisüsteem ........................... 234
Kaitsmed ................................. 234
Mootoriruumi kaitsmekarp .......235
Armatuurlaua kaitsmekarp ......236
Pakiruumi kaitsmekarp ............238
Sõiduki tööriistad .......................239
Tööriistad ................................. 239
Rattad ja rehvid .......................... 239
Talverehvid .............................. 239
Rehvide tähised .......................240
Rehvirõhk ................................ 240
Rehvirõhu jälgimise süsteem ..241
Turvise sügavus ......................244
Rehvide vahetus ja ratta suurus ..................................... 245
Rattakilbid ................................ 245
Lumeketid ................................ 245
Rehviparanduskomplekt ..........246
Ratta vahetus .......................... 249
Varuratas ................................. 252
Käivitamine teiselt akult .............255
Pukseerimine ............................. 256
Sõiduki pukseerimine ..............256
Teise sõiduki pukseerimine .....257Auto välimuse eest hoolitse‐
mine ........................................... 258
Väline hooldus ......................... 258
Salongi hooldus .......................260

218Sõiduki hooldamineÜldinfo
Lisaseadmed ja sõiduki muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tootja poolt selle
sõidukitüübi jaoks heaks kiidetud. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui need on regulatiivselt või muul viisilheaks kiidetud.
Kõik modifitseerimised,
ümberehitamised või standardse
sõiduki tehniliste andmete muud
muutmised (sh tarkvara muutmine,
elektrooniliste juhtplokkide
muutmine) võivad muuta Opeli poolt
pakutava garantii kehtetuks. Veelgi
enam, sellised muudatused võivad
mõjutada juhi abisüsteeme, sõiduki
kütusekulu, CO 2- ja muid heitmeid
ning põhjustada sõiduki
mittevastavuse tüübikinnitusele,
muutes teie sõiduki
registreerimisedokumentide
kehtivust.Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
vigastada.
Sõiduki hoidmine
Pikaajaline hoidmine
Sõiduki hoidmisel mitu kuud tuleb
teha järgmist:
● Pesta ja vahatada sõiduk.
● Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
● Puhastada ja määrida kummitihendid.
● Täitke kütusepaak täielikult.
● Vahetada mootoriõli.
● Tühjendada klaasipuhastusvedeliku mahuti.
● Kontrollida jahutusvedeliku külmumis- ja korrosioonivastast
toimet.
● Täita rehvid täiskoormusele vastava rõhuni.
● Parkida sõiduk kuivas, hästi ventileeritavas kohas. Lülitada
sisse esimene käik või tagasikäik või seada käigukang asendisse
P . Vältida sõiduki veeremist.
● Seisupidurit ei tohi rakendada.
● Avada mootorikate, sulgeda kõik uksed ja lukustada sõiduk.
● Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine Sõiduki uuesti töökorda seadmisekstuleb teha järgmist:
● Ühendada juhe sõiduki aku negatiivse klemmi külge.
Aktiveerida elektriajamiga
aknad.
● Kontrollida rehvirõhku.
● Täita klaasipesuvedeliku mahuti.
● Kontrollida õlitaset.
● Kontrollida jahutusvedeliku taset.
