OPEL ZAFIRA C 2017.5 Omaniku käsiraamat (in Estonian)

Panipaigad79

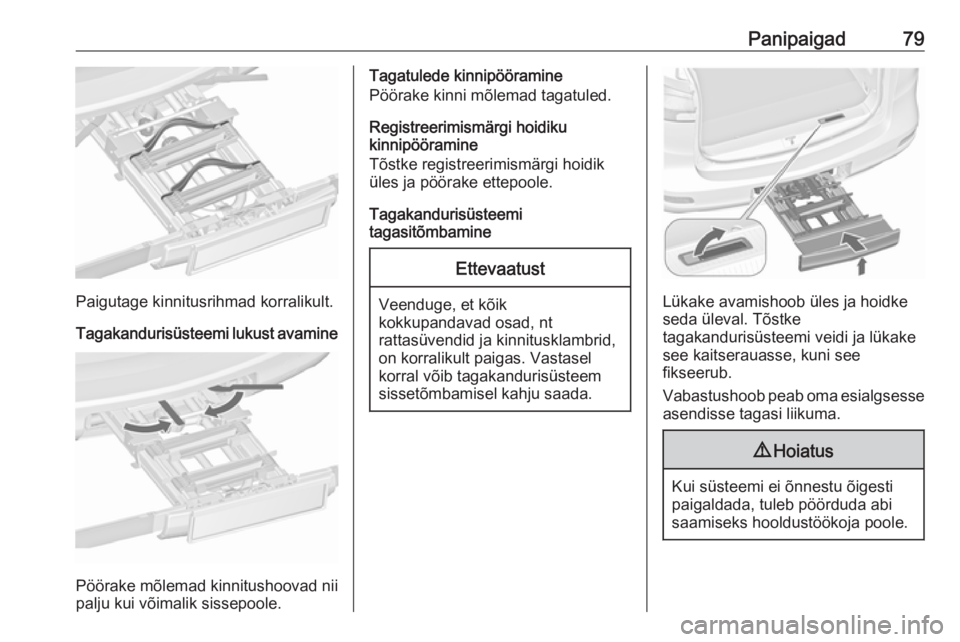

Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Tagatulede kinnipööramine
Pöörake kinni mõlemad tagatuled.
Registreerimismärgi hoidiku
kinnipööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.Lükake avamishoob üles ja hoidke
seda üleval. Tõstke
tagakandurisüsteemi veidi ja lükake
see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.

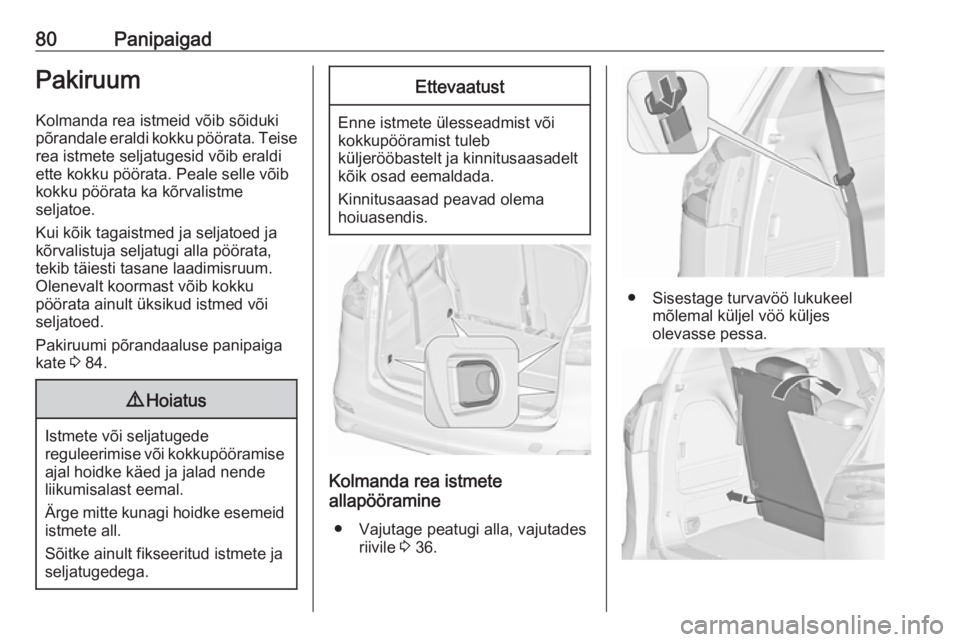

80PanipaigadPakiruumKolmanda rea istmeid võib sõiduki
põrandale eraldi kokku pöörata. Teise rea istmete seljatugesid võib eraldi
ette kokku pöörata. Peale selle võib
kokku pöörata ka kõrvalistme
seljatoe.
Kui kõik tagaistmed ja seljatoed ja
kõrvalistuja seljatugi alla pöörata,
tekib täiesti tasane laadimisruum.
Olenevalt koormast võib kokku
pöörata ainult üksikud istmed või
seljatoed.
Pakiruumi põrandaaluse panipaiga
kate 3 84.9 Hoiatus
Istmete või seljatugede
reguleerimise või kokkupööramise ajal hoidke käed ja jalad nende
liikumisalast eemal.
Ärge mitte kunagi hoidke esemeid istmete all.
Sõitke ainult fikseeritud istmete ja
seljatugedega.
Ettevaatust
Enne istmete ülesseadmist või
kokkupööramist tuleb
küljerööbastelt ja kinnitusaasadelt kõik osad eemaldada.
Kinnitusaasad peavad olema
hoiuasendis.
Kolmanda rea istmete
allapööramine
● Vajutage peatugi alla, vajutades riivile 3 36.
● Sisestage turvavöö lukukeel
mõlemal küljel vöö küljes
olevasse pessa.

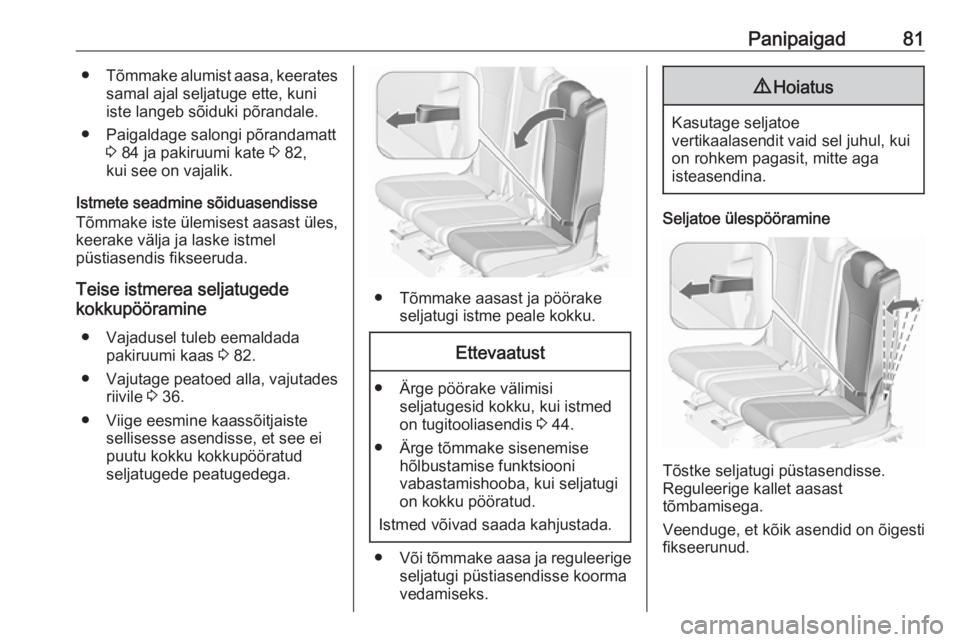

Panipaigad81●Tõmmake alumist aasa, keerates
samal ajal seljatuge ette, kuni
iste langeb sõiduki põrandale.
● Paigaldage salongi põrandamatt 3 84 ja pakiruumi kate 3 82,
kui see on vajalik.
Istmete seadmine sõiduasendisse
Tõmmake iste ülemisest aasast üles, keerake välja ja laske istmel
püstiasendis fikseeruda.
Teise istmerea seljatugede
kokkupööramine
● Vajadusel tuleb eemaldada pakiruumi kaas 3 82.
● Vajutage peatoed alla, vajutades
riivile 3 36.
● Viige eesmine kaassõitjaiste sellisesse asendisse, et see ei
puutu kokku kokkupööratud
seljatugede peatugedega.
● Tõmmake aasast ja pöörake seljatugi istme peale kokku.
Ettevaatust
● Ärge pöörake välimisiseljatugesid kokku, kui istmed
on tugitooliasendis 3 44.
● Ärge tõmmake sisenemise hõlbustamise funktsiooni
vabastamishooba, kui seljatugi on kokku pööratud.
Istmed võivad saada kahjustada.
● Või tõmmake aasa ja reguleerige
seljatugi püstiasendisse koorma
vedamiseks.
9 Hoiatus
Kasutage seljatoe
vertikaalasendit vaid sel juhul, kui
on rohkem pagasit, mitte aga
isteasendina.
Seljatoe ülespööramine
Tõstke seljatugi püstasendisse.
Reguleerige kallet aasast
tõmbamisega.
Veenduge, et kõik asendid on õigesti
fikseerunud.

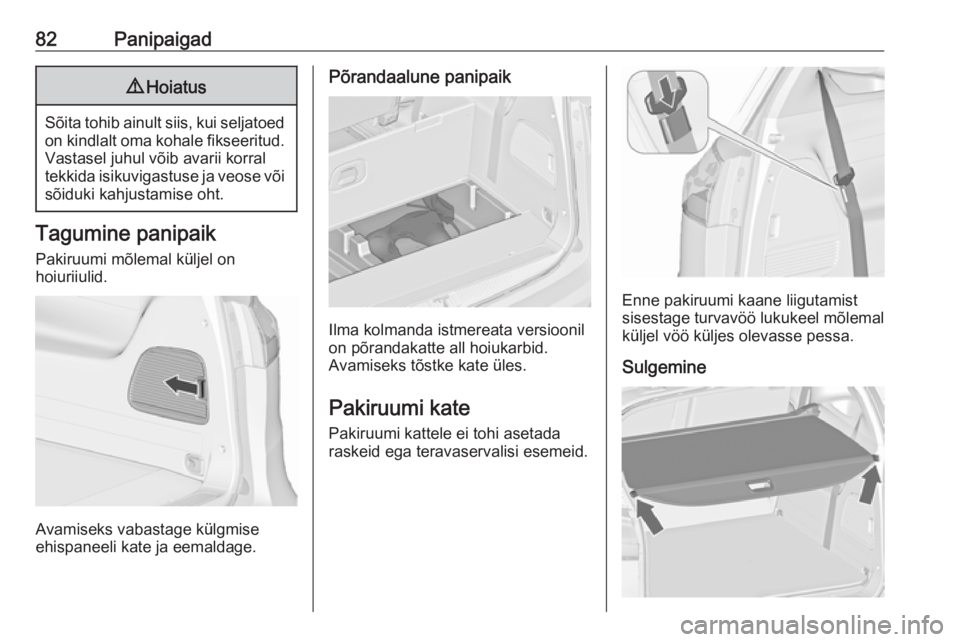

82Panipaigad9Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib avarii korral
tekkida isikuvigastuse ja veose või sõiduki kahjustamise oht.
Tagumine panipaik
Pakiruumi mõlemal küljel on
hoiuriiulid.
Avamiseks vabastage külgmise
ehispaneeli kate ja eemaldage.
Põrandaalune panipaik
Ilma kolmanda istmereata versioonil
on põrandakatte all hoiukarbid.
Avamiseks tõstke kate üles.
Pakiruumi kate Pakiruumi kattele ei tohi asetada
raskeid ega teravaservalisi esemeid.
Enne pakiruumi kaane liigutamist
sisestage turvavöö lukukeel mõlemal
küljel vöö küljes olevasse pessa.
Sulgemine

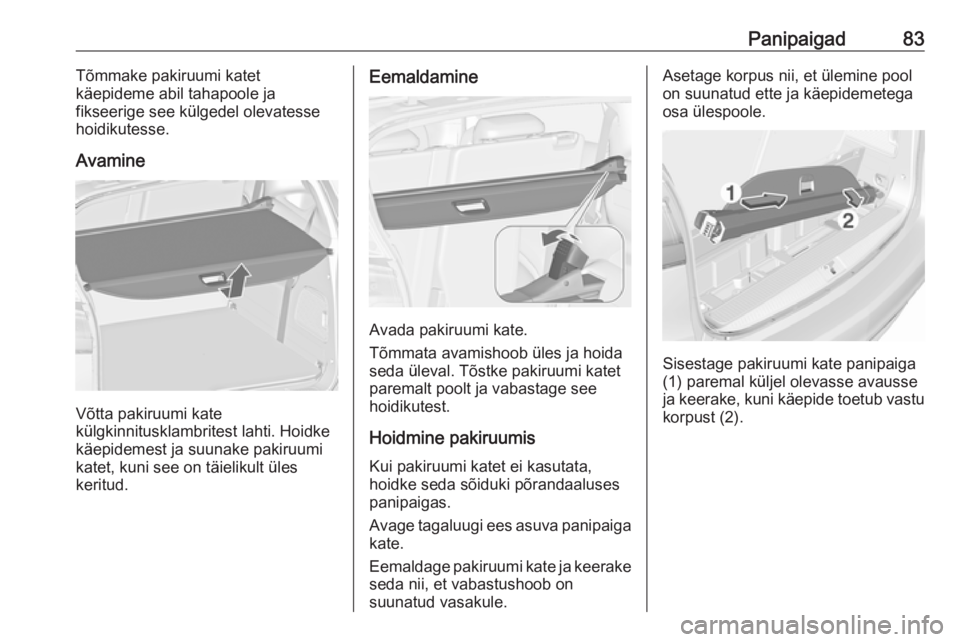

Panipaigad83Tõmmake pakiruumi katet
käepideme abil tahapoole ja
fikseerige see külgedel olevatesse hoidikutesse.
Avamine
Võtta pakiruumi kate
külgkinnitusklambritest lahti. Hoidke käepidemest ja suunake pakiruumi
katet, kuni see on täielikult üles
keritud.
Eemaldamine
Avada pakiruumi kate.
Tõmmata avamishoob üles ja hoida
seda üleval. Tõstke pakiruumi katet
paremalt poolt ja vabastage see
hoidikutest.
Hoidmine pakiruumis Kui pakiruumi katet ei kasutata,
hoidke seda sõiduki põrandaaluses
panipaigas.
Avage tagaluugi ees asuva panipaiga
kate.
Eemaldage pakiruumi kate ja keerake
seda nii, et vabastushoob on
suunatud vasakule.
Asetage korpus nii, et ülemine pool
on suunatud ette ja käepidemetega
osa ülespoole.
Sisestage pakiruumi kate panipaiga
(1) paremal küljel olevasse avausse ja keerake, kuni käepide toetub vastu korpust (2).

84Panipaigad
Kinnitage pakiruumi kate panipaigas
takjakinnitusega.
PaigaldamineSisestage pakiruumi katte vasak pool õnarusse, tõmmake avamishoob üles
ja hoidke seda üleval, sisestage
pakiruumi katte parem pool oma
kohale ja fikseerige.
Põrandaaluse panipaiga
kaas
Põrandakate
Ilma kolmanda istmereata
versioonidel on põrandakatte all
hoiukarbid. Avamiseks tõstke kate
üles ja keerake see tagaistmete taha
püsti.
Sisemine kaitsematt Sisemine kaitsematt katab ja kaitseb
pakiruumi, kui kõik istmed/seljatoed
või mõni neist on alla pööratud.
Mati kokkupööramise ja
laiendamisega on võimalik kasutada
seda mitmel viisil.
Sisemist kaitsematti on saadaval
kahes versioonis:
● Standardne kaitsematt katab
tagaluugi ja teise istmerea
vahelist ala, kui kogu kolmas rida
või üks selle iste on alla lastud.
● Sisemine kaitsematt Flex Cover
on standardsest kaitsematist
kaks korda suurem ja
tõmblukuga ühendatud. See
katab kogu pakiruumi, kui kõik
kolmanda ja teise istmerea
istmed või mõni neist on alla pööratud.
Kaitsematt on pikisuunas volditav
4 osas (standardne) või 8 osas (Flex
Cover), tõmblukuga keskel ja
põikisuunas volditav 4 osas.

Panipaigad85

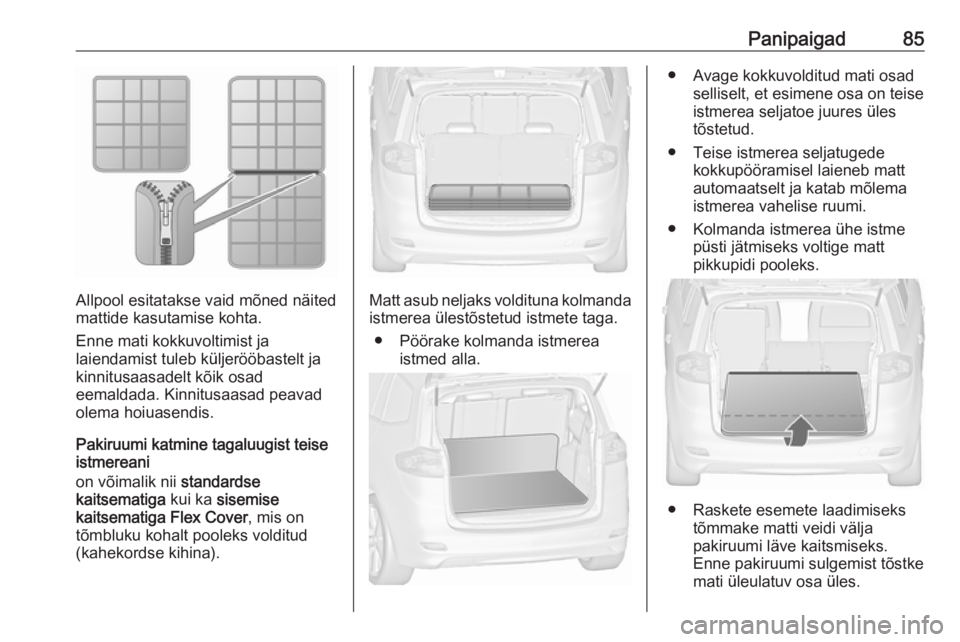

Allpool esitatakse vaid mõned näited
mattide kasutamise kohta.
Enne mati kokkuvoltimist ja
laiendamist tuleb küljerööbastelt ja
kinnitusaasadelt kõik osad
eemaldada. Kinnitusaasad peavad
olema hoiuasendis.
Pakiruumi katmine tagaluugist teise
istmereani
on võimalik nii standardse
kaitsematiga kui ka sisemise
kaitsematiga Flex Cover , mis on
tõmbluku kohalt pooleks volditud
(kahekordse kihina).Matt asub neljaks voldituna kolmanda
istmerea ülestõstetud istmete taga.
● Pöörake kolmanda istmerea istmed alla.
● Avage kokkuvolditud mati osadselliselt, et esimene osa on teise
istmerea seljatoe juures üles
tõstetud.
● Teise istmerea seljatugede kokkupööramisel laieneb matt
automaatselt ja katab mõlema
istmerea vahelise ruumi.
● Kolmanda istmerea ühe istme püsti jätmiseks voltige matt
pikkupidi pooleks.
● Raskete esemete laadimiseks tõmmake matti veidi välja
pakiruumi läve kaitsmiseks.
Enne pakiruumi sulgemist tõstke
mati üleulatuv osa üles.

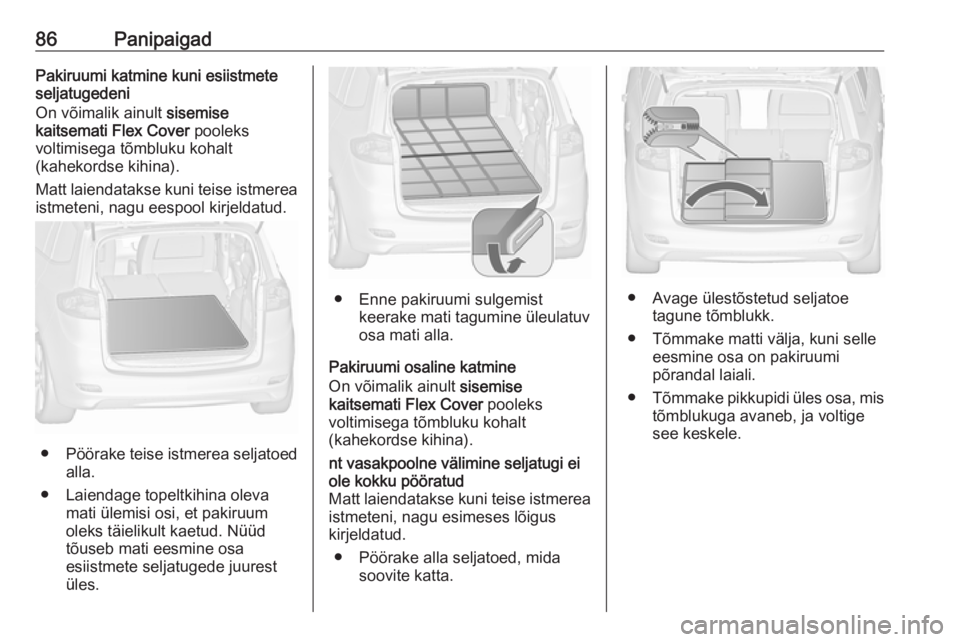

86PanipaigadPakiruumi katmine kuni esiistmete
seljatugedeni
On võimalik ainult sisemise
kaitsemati Flex Cover pooleks
voltimisega tõmbluku kohalt
(kahekordse kihina).
Matt laiendatakse kuni teise istmerea istmeteni, nagu eespool kirjeldatud.
● Pöörake teise istmerea seljatoed
alla.
● Laiendage topeltkihina oleva mati ülemisi osi, et pakiruum
oleks täielikult kaetud. Nüüd
tõuseb mati eesmine osa
esiistmete seljatugede juurest
üles.
● Enne pakiruumi sulgemist keerake mati tagumine üleulatuv
osa mati alla.
Pakiruumi osaline katmine
On võimalik ainult sisemise
kaitsemati Flex Cover pooleks
voltimisega tõmbluku kohalt
(kahekordse kihina).
nt vasakpoolne välimine seljatugi ei
ole kokku pööratud
Matt laiendatakse kuni teise istmerea
istmeteni, nagu esimeses lõigus
kirjeldatud.
● Pöörake alla seljatoed, mida soovite katta.
● Avage ülestõstetud seljatoetagune tõmblukk.
● Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
● Tõmmake pikkupidi üles osa, mis
tõmblukuga avaneb, ja voltige
see keskele.

Panipaigad87

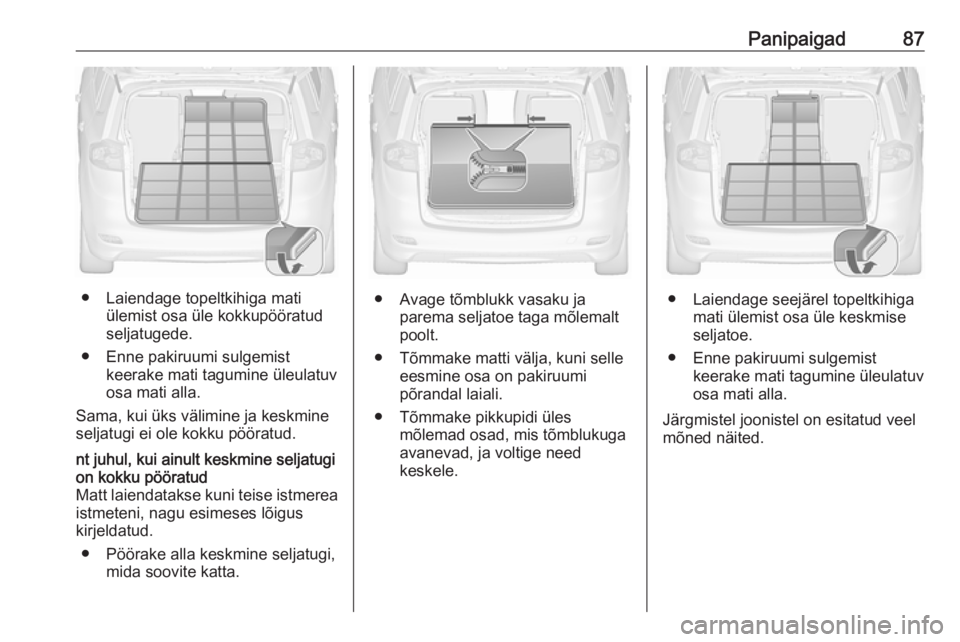

● Laiendage topeltkihiga matiülemist osa üle kokkupööratud
seljatugede.
● Enne pakiruumi sulgemist keerake mati tagumine üleulatuv
osa mati alla.
Sama, kui üks välimine ja keskmine
seljatugi ei ole kokku pööratud.
nt juhul, kui ainult keskmine seljatugi
on kokku pööratud
Matt laiendatakse kuni teise istmerea istmeteni, nagu esimeses lõigus
kirjeldatud.
● Pöörake alla keskmine seljatugi, mida soovite katta.
● Avage tõmblukk vasaku ja parema seljatoe taga mõlemalt
poolt.
● Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
● Tõmmake pikkupidi üles mõlemad osad, mis tõmblukugaavanevad, ja voltige need
keskele.● Laiendage seejärel topeltkihiga mati ülemist osa üle keskmise
seljatoe.
● Enne pakiruumi sulgemist keerake mati tagumine üleulatuv
osa mati alla.
Järgmistel joonistel on esitatud veel
mõned näited.

88Panipaigad
Näide väikeste pikkade esemete, nt
suuskade kohta.
Näide külgmise kaitsekatte kohta.
Näide teise istmerea allapööratud
seljatoe ja ühe kolmanda istmerea
allapööratud seljatoe katmise kohta.
Pagasi kinnitusreelingud ja
konksud
Seada konksud reelingutele soovitud
asendisse: panna konks reelingu
ülemisse soonde ja suruda alumisse
soonde.
