OPEL ZAFIRA C 2017.5 Uživatelská příručka (in Czech)

Péče o vozidlo249čtyř kol trvá pět minut. Pokud proces
párování trvá déle, musí se přerušit a spustit znovu.
Postup spárování snímačů tlaku vzduchu v pneumatikách:
1. Zabrzděte parkovací brzdu.
2. Zapněte zapalování.
3. U vozidel s automatickou převodovkou přesuňte páku
voliče do polohy P.
U vozidel s manuální
převodovkou: zařaďte neutrál.
4. Stiskněte tlačítko MENU na páčce
ukazatelů směru a vyberte
položku Nabídka Informace
o vozidle ? v informačním
centru řidiče.
5. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
6. Stisknutím tlačítka SET/CLR
zahájíte proces přiřazování snímačů. Měla by se zobrazit
zpráva s požadavkem na
akceptování procesu.
7. Dalším stisknutím tlačítka SET/CLR výběr potvrdíte.
Dvakrát zazní houkačka, čímž
sdělí, že přijímač je v režimu pro opětovné načtení.
8. Začněte levým předním kolem.
9. Umístěte zařízení k bočnici pneumatiky vedle dříku ventilku.
Stisknutím tlačítka aktivujte
snímač tlaku vzduchu
v pneumatikách. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
tohoto kola.
10. Pokračujte pravým předním kolem a opakujte postup uvedenýv kroku 9.
11. Pokračujte pravým zadním kolem a opakujte postup uvedený
v kroku 9.
12. Pokračujte k levému zadnímu kolu a opakujte postup uvedený
v kroku 9. Dvojí zahoukání
houkačky indikuje, že identifikační kód snímače byl přiřazen levé
zadní pneumatice a že proces
přiřazování snímačů tlaku
v pneumatikách již není aktivní.
13. Vypněte zapalování.
14. Nastavte všechny čtyři pneumatiky na doporučenou
úroveň tlaku vzduchu, jež je
uvedena na informačním štítku
pro tlak v pneumatikách.
15. Zajistěte, aby stav zatížení pneumatik byl nastaven podle
zvoleného tlaku 3 121.

250Péče o vozidloHloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatiky a kola
Pokud chcete používat pneumatiky jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku s tlaky vzduchu v pneumatikách.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, pneumatiky nesmějí mít
zesílené boky.
Kryty kol nesmějí zhoršovat chlazení brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Při použití
pojistných matic kol nenasazujte kryty kol.

Péče o vozidlo251Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny pouze na pneumatiky s rozměry
215/60 R16 a 225/50 R17.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik
Menší poškození vzorku pneumatiky
je možné opravit pomocí soupravy na opravu pneumatik.
Cizí objekty nevyjímejte z pneumatik.
Poškození pneumatiky přesahující
4 mm nebo poškození bočnice
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
Souprava na opravu pneumatik je na
levé straně zavazadlového prostoru
za krytem.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.

252Péče o vozidlo
3. Vyjměte elektrický připojovacíkabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do
napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechávat běžet motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje hodnotu až šest barů
během vyprazdňování nádobky
s těsnicí hmotou (přibližně
30 sekund). Potom začne tlak
klesat.

Péče o vozidlo25312. Všechna těsnicí hmota jenapumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během deseti
minut. Tlak vzduchu
v pneumatikách 3 283. Po
dosažení požadovaného tlaku
kompresor vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
deseti minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte dalších deset minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než deset minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za deset minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu vyšší než
1,3 bar, upravte jej na správnou
hodnotu. Opakujte postup, dokud
nedochází ke ztrátě tlaku.

254Péče o vozidloPokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Zabudovaný bezpečnostní
přetlakový ventil se otvírá při tlaku
sedmi barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.
Dodané adaptéry lze použít i pro
huštění jiných předmětů, například
fotbalových míčů, vzduchových
matrací, nafukovacích člunů atd.
Tyto adaptéry jsou umístěny na
spodní straně kompresoru. Chcete- li jej vyjmout, odšroubujte
vzduchovou hadičku kompresoru
a vytáhněte adaptér.
Výměna kola Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 251.
Proveďte následující přípravy a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.
● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Vyjměte rezervní kolo 3 257.
● Nikdy neměňte zároveň více než
jedno kolo.● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních
nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmějí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před namontováním kola vyčistěte kolové matice a závity
čistým hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.

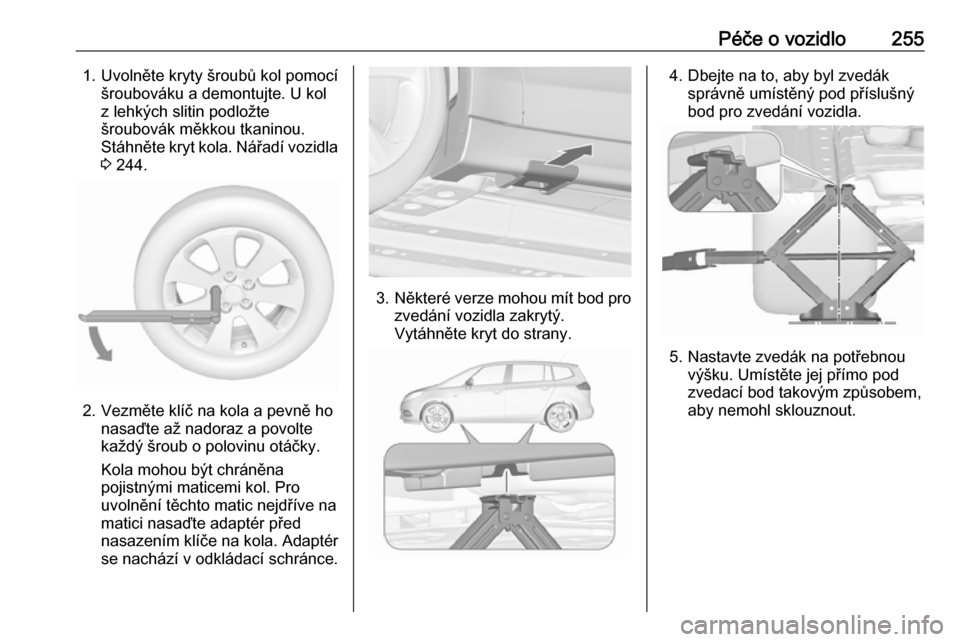

Péče o vozidlo2551. Uvolněte kryty šroubů kol pomocíšroubováku a demontujte. U kol
z lehkých slitin podložte
šroubovák měkkou tkaninou.
Stáhněte kryt kola. Nářadí vozidla
3 244.
2. Vezměte klíč na kola a pevně ho
nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic nejdříve na
matici nasaďte adaptér před
nasazením klíče na kola. Adaptér
se nachází v odkládací schránce.
3. Některé verze mohou mít bod pro
zvedání vozidla zakrytý.
Vytáhněte kryt do strany.
4. Dbejte na to, aby byl zvedák správně umístěný pod příslušný
bod pro zvedání vozidla.
5. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.

256Péče o vozidlo

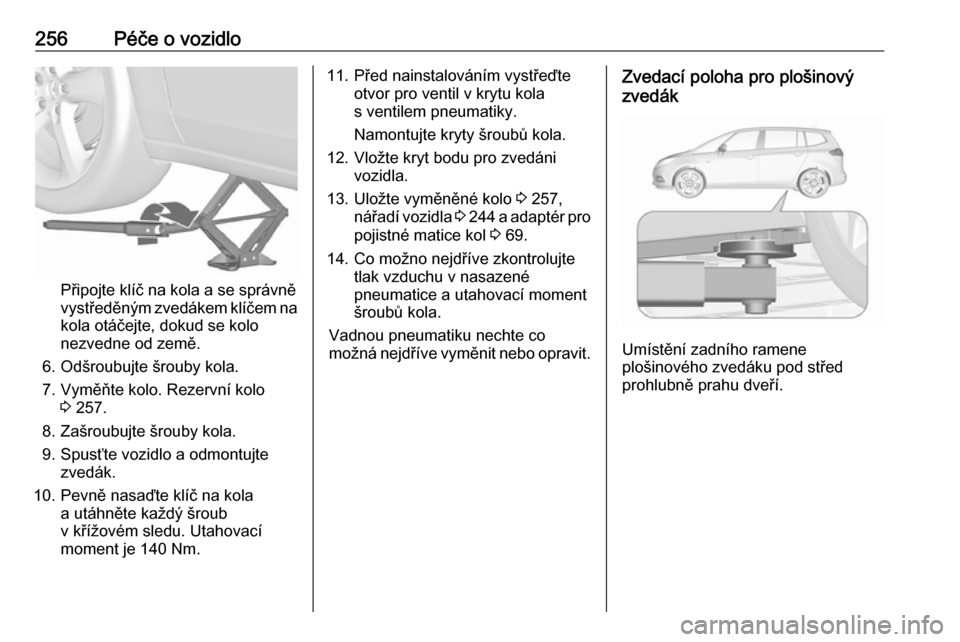

Připojte klíč na kola a se správněvystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
6. Odšroubujte šrouby kola.
7. Vyměňte kolo. Rezervní kolo 3 257.
8. Zašroubujte šrouby kola.
9. Spusťte vozidlo a odmontujte zvedák.
10. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 140 Nm.
11. Před nainstalováním vystřeďte otvor pro ventil v krytu kola
s ventilem pneumatiky.
Namontujte kryty šroubů kola.
12. Vložte kryt bodu pro zvedáni vozidla.
13. Uložte vyměněné kolo 3 257,
nářadí vozidla 3 244 a adaptér pro
pojistné matice kol 3 69.
14. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment šroubů kola.
Vadnou pneumatiku nechte co

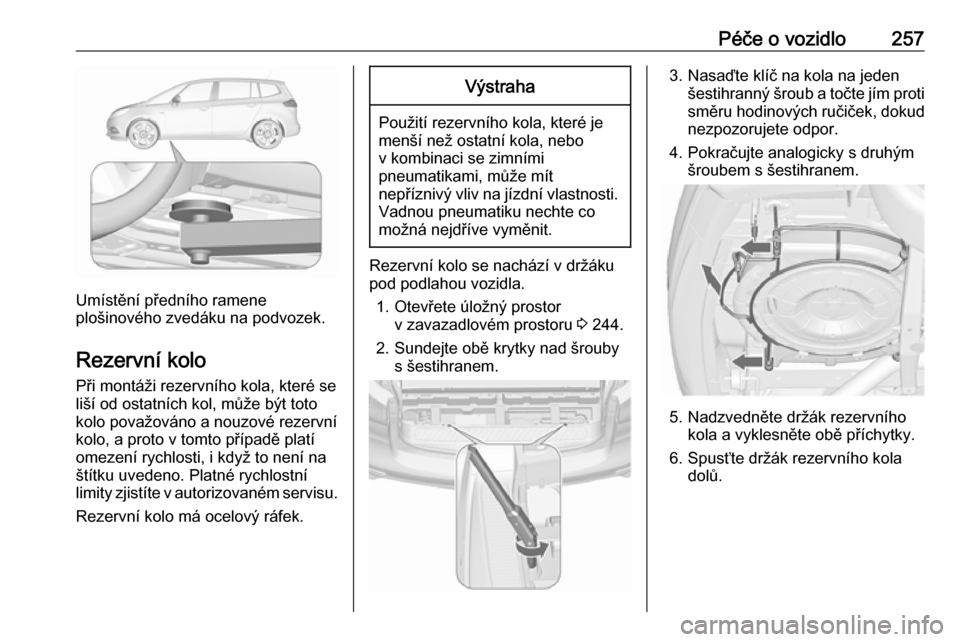

možná nejdříve vyměnit nebo opravit.Zvedací poloha pro plošinový
zvedák
Umístění zadního ramene
plošinového zvedáku pod střed
prohlubně prahu dveří.

Péče o vozidlo257
Umístění předního ramene
plošinového zvedáku na podvozek.

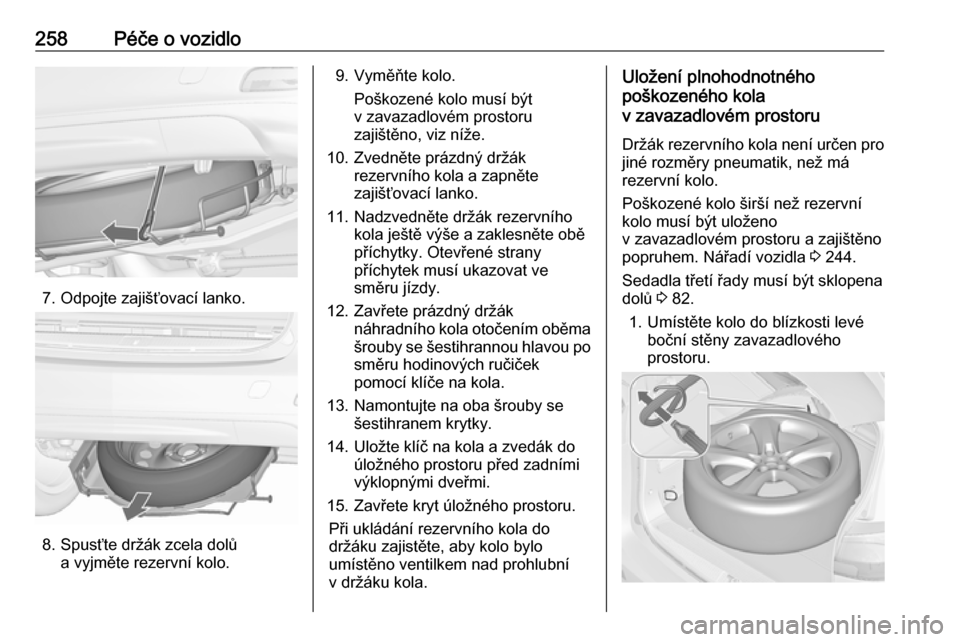

Rezervní kolo
Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platí
omezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.
Rezervní kolo má ocelový ráfek.
Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Rezervní kolo se nachází v držáku
pod podlahou vozidla.
1. Otevřete úložný prostor v zavazadlovém prostoru 3 244.
2. Sundejte obě krytky nad šrouby s šestihranem.
3. Nasaďte klíč na kola na jedenšestihranný šroub a točte jím protisměru hodinových ručiček, dokud
nezpozorujete odpor.
4. Pokračujte analogicky s druhým šroubem s šestihranem.
5. Nadzvedněte držák rezervníhokola a vyklesněte obě příchytky.
6. Spusťte držák rezervního kola dolů.

258Péče o vozidlo
7. Odpojte zajišťovací lanko.
8. Spusťte držák zcela dolůa vyjměte rezervní kolo.
9. Vyměňte kolo.
Poškozené kolo musí být
v zavazadlovém prostoru
zajištěno, viz níže.
10. Zvedněte prázdný držák rezervního kola a zapněte
zajišťovací lanko.
11. Nadzvedněte držák rezervního kola ještě výše a zaklesněte obě
příchytky. Otevřené strany
příchytek musí ukazovat ve
směru jízdy.
12. Zavřete prázdný držák náhradního kola otočením oběmašrouby se šestihrannou hlavou posměru hodinových ručiček
pomocí klíče na kola.
13. Namontujte na oba šrouby se šestihranem krytky.
14. Uložte klíč na kola a zvedák do úložného prostoru před zadními
výklopnými dveřmi.
15. Zavřete kryt úložného prostoru. Při ukládání rezervního kola do
držáku zajistěte, aby kolo bylo
umístěno ventilkem nad prohlubní v držáku kola.Uložení plnohodnotného
poškozeného kola
v zavazadlovém prostoru
Držák rezervního kola není určen pro
jiné rozměry pneumatik, než má
rezervní kolo.
Poškozené kolo širší než rezervní
kolo musí být uloženo
v zavazadlovém prostoru a zajištěno popruhem. Nářadí vozidla 3 244.
Sedadla třetí řady musí být sklopena dolů 3 82.
1. Umístěte kolo do blízkosti levé boční stěny zavazadlového
prostoru.
