Bagāžas novietnes un glabāšanas nodalījumi89
● Atlokiet salocītā paklājiņa daļastā, lai pirmā daļa būtu pacelta
augšup pie otrās rindas
atzveltnes.
● Nolokot lejup otrās rindas atzveltnes, paklājiņš tiek
automātiski atlocīts un sedz zonu
starp abām sēdekļu rindām.
● Lai vienu trešās rindas sēdekli varētu pacelt uz augšu, gareniski
pārlokiet paklājiņu uz pusēm.● Iekraujot smagus priekšmetus, nedaudz pavelciet paklājiņu uz
āru, lai aizsargātu bagāžas
nodalījuma slieksni. Pirms
bagāžas nodalījuma durvju
aizvēršanas paceliet paklājiņa
pārklājošo daļu uz augšu.
Bagāžas nodalījuma nosegšana līdz
priekšējo sēdekļu atzveltnēm
Ir iespējama tikai ar Flex salona
aizsardzības paklājiņu , pie
rāvējslēdzēja to pārlokot uz pusēm
(divās kārtās).
Paklājiņu atloka līdz otrās rindas
sēdekļiem, kā aprakstīts iepriekš.● Nolokiet lejup otrās rindas atzveltnes.
● Atlokiet divslāņu paklājiņa augšējās daļas, lai bagāžas
nodalījums būtu pilnībā nosegts.
Tagad paklājiņa pirmā daļa ir
pacelta augšup pie priekšējo sēdekļu atzveltnēm.

90Bagāžas novietnes un glabāšanas nodalījumi
●Pirms bagāžas nodalījuma durvju
aizvēršanas salokiet pārklājošo
aizmugurējo daļu zem paklājiņa.
Bagāžas nodalījuma daļēja
nosegšana
Ir iespējama tikai ar Flex salona
aizsardzības paklājiņu , pie
rāvējslēdzēja to pārlokot uz pusēm
(divās kārtās).
Piemēram, kreisā ārējā sēdekļa
atzveltne nav nolocīta lejup
Paklājiņu atloka līdz otrās rindas
sēdekļiem, kā aprakstīts pirmajā
sadaļā.
● Nolokiet lejup atzveltnes, kas tiks
nosegtas.
● Atveriet rāvējslēdzēju aiz paceltās atzveltnes.
● Izvelciet paklājiņu, līdz pirmā daļa
plakaniski balstās pret bagāžas
nodalījuma grīdu.
● Gareniski paceliet augšup daļu, ko atver ar rāvējslēdzēju, un
salokiet to virzienā uz centru.● Atlokiet divslāņu paklājiņa augšējo daļu pār nolocītajām
atzveltnēm.
● Pirms bagāžas nodalījuma durvju
aizvēršanas salokiet pārklājošo
aizmugurējo daļu zem paklājiņa.
Tāpat rīkojieties, ja viena ārējā
atzveltne un vidējā atzveltne nav
nolocīta uz leju.
Piemēram, tikai vidējā sēdekļa
atzveltne ir nolocīta lejup
Paklājiņu atloka līdz otrās rindas
sēdekļiem, kā aprakstīts pirmajā
sadaļā.
● Nolokiet lejup tā vidējā sēdekļa atzveltni, kas ir jānosedz.

Bagāžas novietnes un glabāšanas nodalījumi91
● Atveriet rāvējslēdzēju no abāmpusēm aiz kreisā un labā sēdekļaatzveltnes.
● Izvelciet paklājiņu, līdz pirmā daļa
plakaniski balstās pret bagāžas
nodalījuma grīdu.
● Gareniski paceliet augšup abas daļas, ko atver ar rāvējslēdzēju,un salokiet tās virzienā uz centru.● Pēc tam atlokiet divslāņu paklājiņa mazo augšējo daļu pār
vidējo atzveltni.
● Pirms bagāžas nodalījuma durvju
aizvēršanas salokiet pārklājošo
aizmugurējo daļu zem paklājiņa.
Tālāk sniegtajās ilustrācijās ir
redzami daži citi piemēri.Gariem un šauriem priekšmetiem,
piemēram, slēpēm.
Piemērs sānu aizsardzībai.

92Bagāžas novietnes un glabāšanas nodalījumi
Piemērs, kā nosegt nolocītu otrās
rindas sēdekļa atzveltni un vienu
nolocītu trešās rindas sēdekli.
Kravas nostiprināšanas
sliedes un āķi
Pie sliedēm vēlamajā stāvoklī
piestipriniet āķus: ievietojiet āķa
augšējo malu sliedes augšējā gropē
un iespiediet apakšējo malu apakšējā
gropē.
Kravas nostiprināšanas
cilpas
Kravas nostiprināšanas cilpas ir
paredzētas priekšmetu
nodrošināšanai pret slīdēšanu,
piemēram, izmantojot kravas
nostiprināšanas siksnas vai bagāžas
tīklu.
Bagāžas organizēšanas sistēma
FlexOrganizer sistēma ir pielāgojama
sistēma, kas paredzēta bagāžas
nodalījuma sadalīšanai vairākās
daļās.

Bagāžas novietnes un glabāšanas nodalījumi93Sistēma sastāv no:● adapteriem
● tīkla kabatām
● āķiem
● pārveidojama atdalošā tīkla
Sastāvdaļas stiprina pie sliedēm sānu
abos apšuvuma paneļos, izmantojot
adapterus un āķus.
Adapteru piestiprināšana pie
sliedēm
Atlokiet vaļā roktura plāksnīti,
ievietojiet adapteri sliedes augšējā un
apakšējā gropē un pārbīdiet to līdz vēlamajam stāvoklim. Nofiksējiet
adapteri, pagriežot roktura plāksnīti
uz augšu. Lai adapteri noņemtu,
pagrieziet roktura plāksnīti uz leju un izbīdiet adapteri ārā no sliedes.
Pielāgojams atdalošais tīkls
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Savienojiet kopā tīkla stieņu puses.
Lai uzstādītu, nedaudz saspiediet stieņus kopā un nostipriniet
atbilstīgajās adapteru atverēs.
Lai noņemtu, saspiediet tīkla stieņus
kopā un izņemiet no adapteriem.
Tīkla kabata
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Tīkla kabatu var piekārt pie adapteriem.

94Bagāžas novietnes un glabāšanas nodalījumiĀķu piestiprināšana pie sliedēm
Piestipriniet āķi vēlamajā vietā pie
sliedes, vispirms ieliekot to sliedes
augšējā gropē un tad iespiežot
apakšējā gropē. Lai āķi noņemtu,
vispirms izvelciet to no augšējās
gropes.
Sadalošais tīkls kravas
nodalījuma durvju priekšā
Uzstādiet tieši pie bagāžas
nodalījuma durvīm.
Pirms uzstādīšanas iespiediet uz
iekšu četrus tīkla stieņa uzgaļus,
katru no tiem pagriežot
pulksteņrādītāju kustībai pretējā
virzienā.
Lai uzstādītu, saspiediet tīkla stieņus
kopā un ievietojiet bagāžas
nodalījumu durvju rāmja atverēs.
Garākais stienis jānostiprina augšā.
Lai noņemtu, saspiediet tīkla stieņus
kopā un noņemiet.
Drošības tīkls
Drošības tīklu var uzstādīt aiz otrās
rindas sēdekļiem vai priekšējiem
sēdekļiem.
Aiz drošības tīkla nedrīkst pārvadāt
pasažierus.
Uzstādīšana aiz otrās rindas
sēdekļiem
● Uzstādīšanas atveres atrodas abās jumta rāmja pusēs virs otrās
rindas sēdekļiem: iekariniet un
nostipriniet tīkla stieni vienā
pusē, saspiediet stieni, iekariniet
un nostipriniet otrā pusē.

Bagāžas novietnes un glabāšanas nodalījumi95
● Piestipriniet drošības tīkla saišuāķus priekšējām kravas
nostiprināšanas cilpām abās
bagāžas nodalījuma pusēs.
● Nospriegojiet abas saites, pavelkot to nenostiprinātos
galus.
Uzstādīšana aiz priekšējiem
sēdekļiem
● Uzstādīšanas atveres atrodas abās jumta rāmja pusēs virs
priekšējiem sēdekļiem: iekariniet
un nostipriniet tīkla stieni vienā
pusē, saspiediet stieni, iekariniet
un nostipriniet otrā pusē.
● Piestipriniet drošības tīkla saišu āķus kravas nostiprināšanascilpām abās grīdas pusēs pie
sēdekļiem.
● Nospriegojiet abas saites, pavelkot to nenostiprinātos
galus.

96Bagāžas novietnes un glabāšanas nodalījumiNoņemšana
Nospiediet pievilkšanas mehānisma
pogu, lai atbloķētu saiti abās pusēs. Atvienojiet āķus no cilpām. Atāķējietdrošības tīkla stieņus no jumta rāmja
skavām. Sarullējiet tīklu un
nostipriniet ar siksnu.
Glabāšana Atveriet glabāšanas nodalījuma
pārsegu bagāžas nodalījuma grīdā
pie bagāžas nodalījuma durvīm.
Ievietojiet drošības tīklu tā
glabāšanas nodalījumā un aizveriet
pārsegu.
Nolokāma paplāte
Atrodas priekšējo sēdekļu atzveltnēs. Uzstādiet, uzlokot to uz augšu.
Nolokiet, spiežot to uz leju pāri
pretestības punktam.
Nenovietojiet uz nolokāmās paplātes
smagus priekšmetus.
Avārijas trīsstūris
Novietojiet avārijas trīsstūri
glabāšanas nodalījumā, kas atrodas
bagāžas nodalījuma grīdā pie
bagāžas nodalījuma durvīm.
Pirmās palīdzības aptieciņa Pirmās palīdzības aptieciņu un
signālvesti uzglabājiet zem vadītāja
sēdekļa.

Bagāžas novietnes un glabāšanas nodalījumi97
Nostipriniet ar saitēm.
Citā versijā pirmās palīdzības
aptieciņa atrodas glabāšanas
nodalījumā zem vadītāja sēdekļa. Lai
šo nodalījumu atvērtu vai aizvērtu,
virziet atvilktni.Jumta bagāžnieka
sistēma
Jumta bagāžnieks
Drošības apsvērumu dēļ, kā arī lai
izvairītos no jumta bojājumiem,
ieteicams izmantot apstiprinātu jumta bagāžas pārvadāšanas sistēmu. Lai
saņemtu plašāku informāciju,
sazinieties ar autoservisa
speciālistiem.
Ievērojiet uzstādīšanas instrukcijas un noņemiet jumta bagāžnieku, kad
tas netiek izmantots.

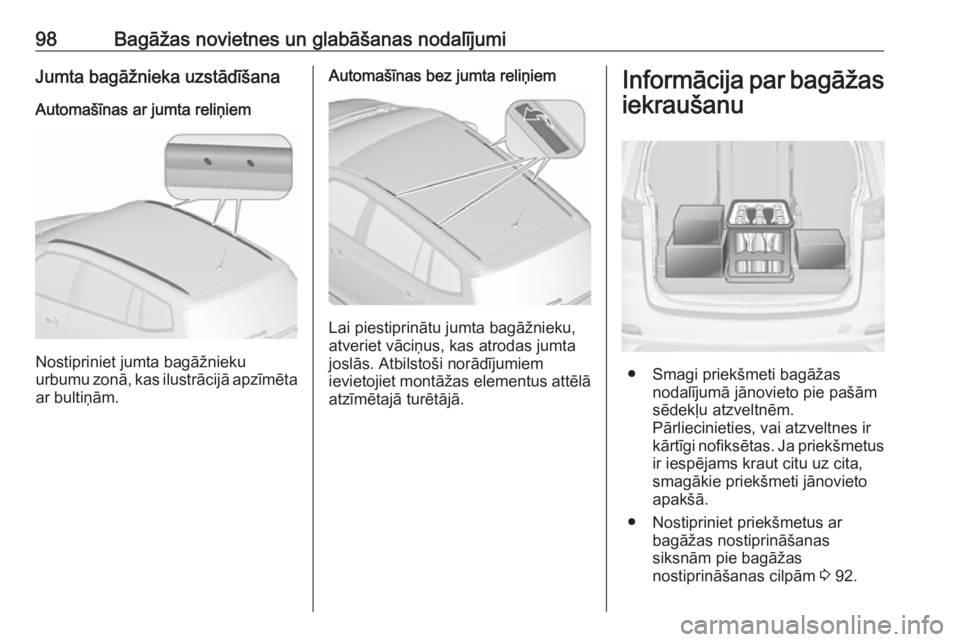

98Bagāžas novietnes un glabāšanas nodalījumiJumta bagāžnieka uzstādīšanaAutomašīnas ar jumta reliņiem
Nostipriniet jumta bagāžnieku
urbumu zonā, kas ilustrācijā apzīmēta
ar bultiņām.
Automašīnas bez jumta reliņiem
Lai piestiprinātu jumta bagāžnieku,
atveriet vāciņus, kas atrodas jumta
joslās. Atbilstoši norādījumiem
ievietojiet montāžas elementus attēlā
atzīmētajā turētājā.
Informācija par bagāžas
iekraušanu
● Smagi priekšmeti bagāžas nodalījumā jānovieto pie pašām
sēdekļu atzveltnēm.
Pārliecinieties, vai atzveltnes ir
kārtīgi nofiksētas. Ja priekšmetus ir iespējams kraut citu uz cita,
smagākie priekšmeti jānovieto
apakšā.
● Nostipriniet priekšmetus ar bagāžas nostiprināšanas
siksnām pie bagāžas
nostiprināšanas cilpām 3 92.
