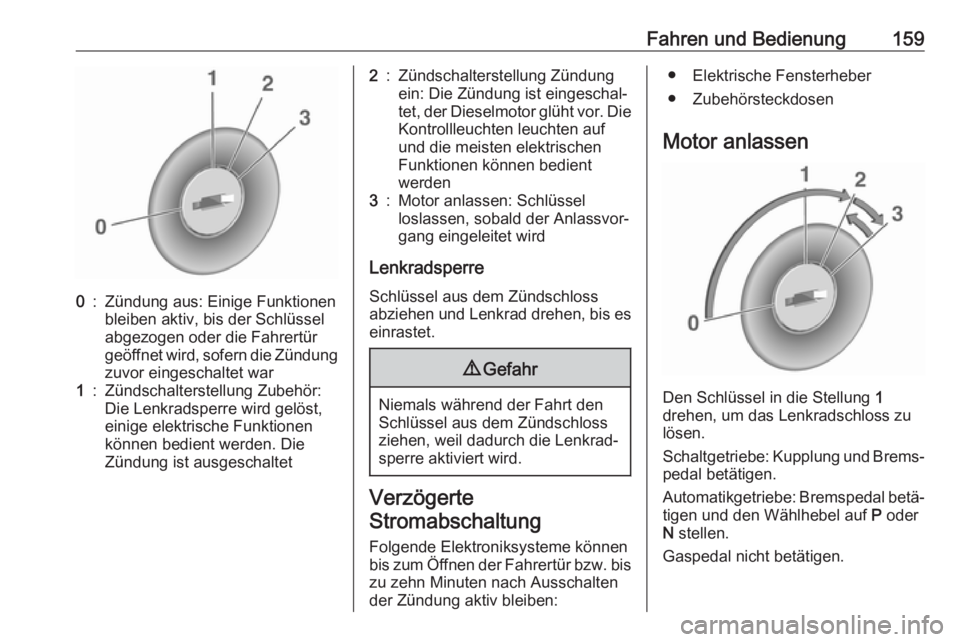

Fahren und Bedienung1590:Zündung aus: Einige Funktionen
bleiben aktiv, bis der Schlüssel
abgezogen oder die Fahrertür
geöffnet wird, sofern die Zündung zuvor eingeschaltet war1:Zündschalterstellung Zubehör:
Die Lenkradsperre wird gelöst,
einige elektrische Funktionen
können bedient werden. Die
Zündung ist ausgeschaltet2:Zündschalterstellung Zündung
ein: Die Zündung ist eingeschal‐
tet, der Dieselmotor glüht vor. Die
Kontrollleuchten leuchten auf
und die meisten elektrischen
Funktionen können bedient
werden3:Motor anlassen: Schlüssel
loslassen, sobald der Anlassvor‐
gang eingeleitet wird
Lenkradsperre
Schlüssel aus dem Zündschloss
abziehen und Lenkrad drehen, bis es
einrastet.
9 Gefahr
Niemals während der Fahrt den
Schlüssel aus dem Zündschloss
ziehen, weil dadurch die Lenkrad‐
sperre aktiviert wird.
Verzögerte
Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis zu zehn Minuten nach Ausschalten
der Zündung aktiv bleiben:
● Elektrische Fensterheber
● Zubehörsteckdosen
Motor anlassen
Den Schlüssel in die Stellung 1
drehen, um das Lenkradschloss zu
lösen.
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.

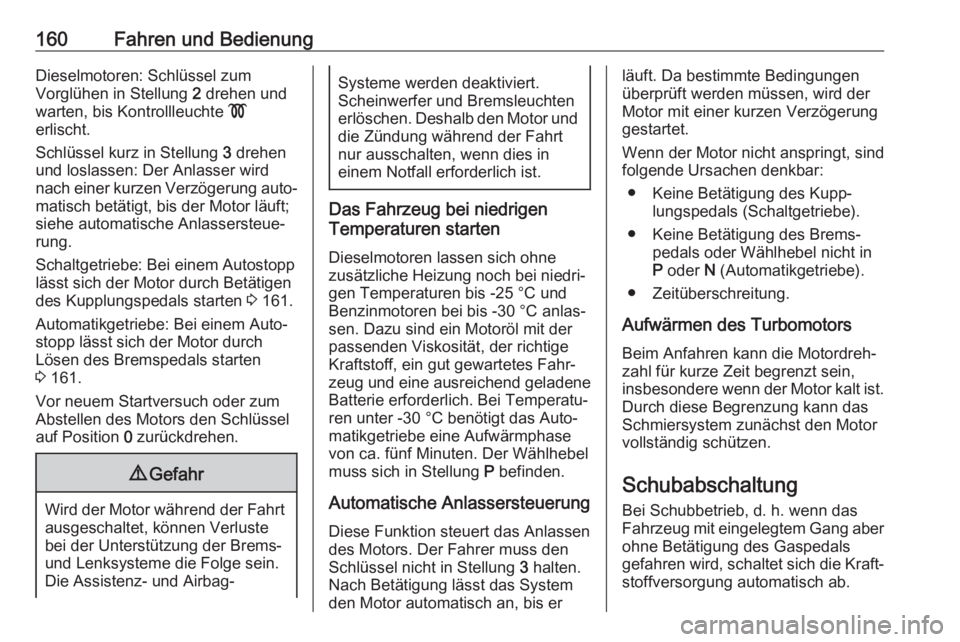

160Fahren und BedienungDieselmotoren: Schlüssel zum
Vorglühen in Stellung 2 drehen und
warten, bis Kontrollleuchte !
erlischt.
Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐ matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Schaltgetriebe: Bei einem Autostopp
lässt sich der Motor durch Betätigen
des Kupplungspedals starten 3 161.
Automatikgetriebe: Bei einem Auto‐
stopp lässt sich der Motor durch
Lösen des Bremspedals starten
3 161.
Vor neuem Startversuch oder zum Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.9 Gefahr
Wird der Motor während der Fahrt
ausgeschaltet, können Verluste
bei der Unterstützung der Brems-
und Lenksysteme die Folge sein.
Die Assistenz- und Airbag-
Systeme werden deaktiviert.
Scheinwerfer und Bremsleuchten
erlöschen. Deshalb den Motor und
die Zündung während der Fahrt nur ausschalten, wenn dies in
einem Notfall erforderlich ist.
Das Fahrzeug bei niedrigen
Temperaturen starten
Dieselmotoren lassen sich ohne
zusätzliche Heizung noch bei niedri‐
gen Temperaturen bis -25 °C und
Benzinmotoren bei bis -30 °C anlas‐
sen. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige
Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene Batterie erforderlich. Bei Temperatu‐ren unter -30 °C benötigt das Auto‐
matikgetriebe eine Aufwärmphase
von ca. fünf Minuten. Der Wählhebel
muss sich in Stellung P befinden.
Automatische Anlassersteuerung Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System
den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
● Keine Betätigung des Kupp‐ lungspedals (Schaltgetriebe).
● Keine Betätigung des Brems‐ pedals oder Wählhebel nicht in
P oder N (Automatikgetriebe).
● Zeitüberschreitung.
Aufwärmen des Turbomotors Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein,
insbesondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals
gefahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.

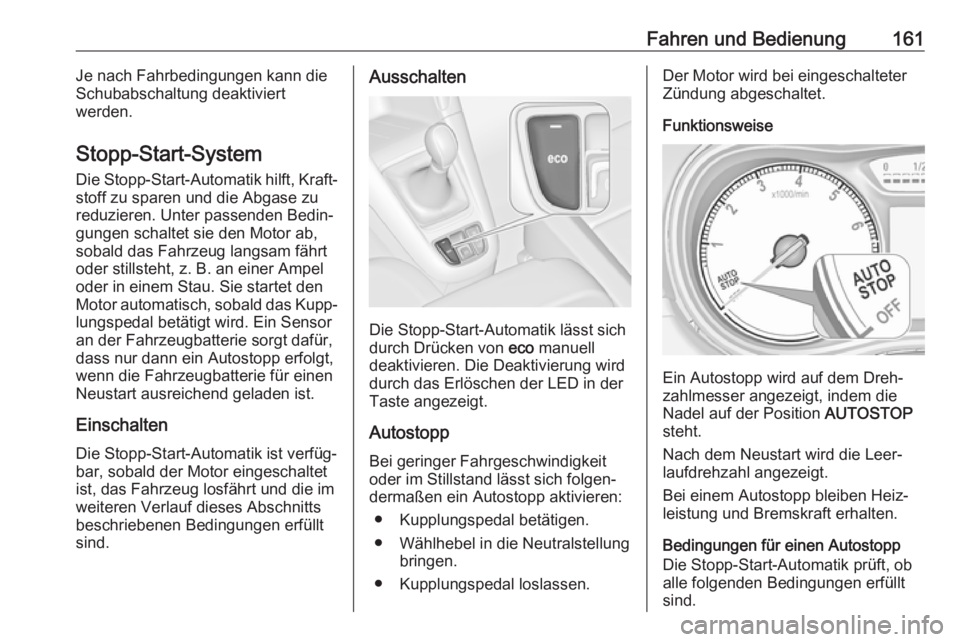

Fahren und Bedienung161Je nach Fahrbedingungen kann die
Schubabschaltung deaktiviert
werden.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu
reduzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab,
sobald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Sensor
an der Fahrzeugbatterie sorgt dafür, dass nur dann ein Autostopp erfolgt,wenn die Fahrzeugbatterie für einen
Neustart ausreichend geladen ist.
EinschaltenDie Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.
Autostopp Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostopp aktivieren:
● Kupplungspedal betätigen.
● Wählhebel in die Neutralstellung bringen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Funktionsweise
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Nach dem Neustart wird die Leer‐
laufdrehzahl angezeigt.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind.

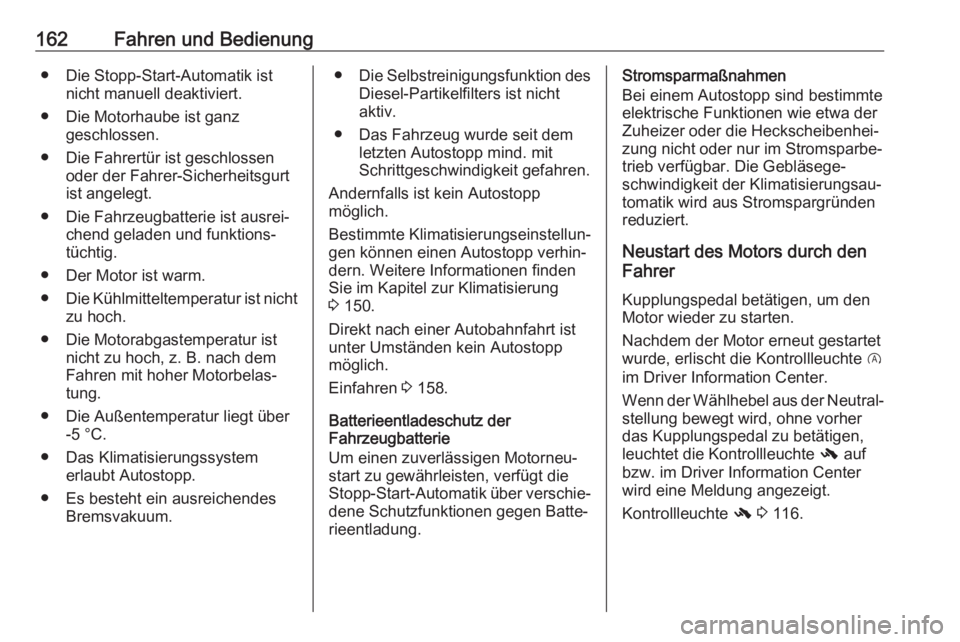

162Fahren und Bedienung● Die Stopp-Start-Automatik istnicht manuell deaktiviert.
● Die Motorhaube ist ganz geschlossen.
● Die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm.
● Die Kühlmitteltemperatur ist nicht
zu hoch.
● Die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem erlaubt Autostopp.
● Es besteht ein ausreichendes Bremsvakuum.●Die Selbstreinigungsfunktion des
Diesel-Partikelfilters ist nicht
aktiv.
● Das Fahrzeug wurde seit dem letzten Autostopp mind. mit
Schrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp
möglich.
Bestimmte Klimatisierungseinstellun‐ gen können einen Autostopp verhin‐dern. Weitere Informationen finden
Sie im Kapitel zur Klimatisierung
3 150.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 158.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.Stromsparmaßnahmen
Bei einem Autostopp sind bestimmte
elektrische Funktionen wie etwa der
Zuheizer oder die Heckscheibenhei‐
zung nicht oder nur im Stromsparbe‐
trieb verfügbar. Die Gebläsege‐
schwindigkeit der Klimatisierungsau‐
tomatik wird aus Stromspargründen
reduziert.
Neustart des Motors durch den
Fahrer
Kupplungspedal betätigen, um den
Motor wieder zu starten.
Nachdem der Motor erneut gestartet
wurde, erlischt die Kontrollleuchte D
im Driver Information Center.
Wenn der Wählhebel aus der Neutral‐
stellung bewegt wird, ohne vorher
das Kupplungspedal zu betätigen, leuchtet die Kontrollleuchte - auf
bzw. im Driver Information Center
wird eine Meldung angezeigt.
Kontrollleuchte - 3 116.

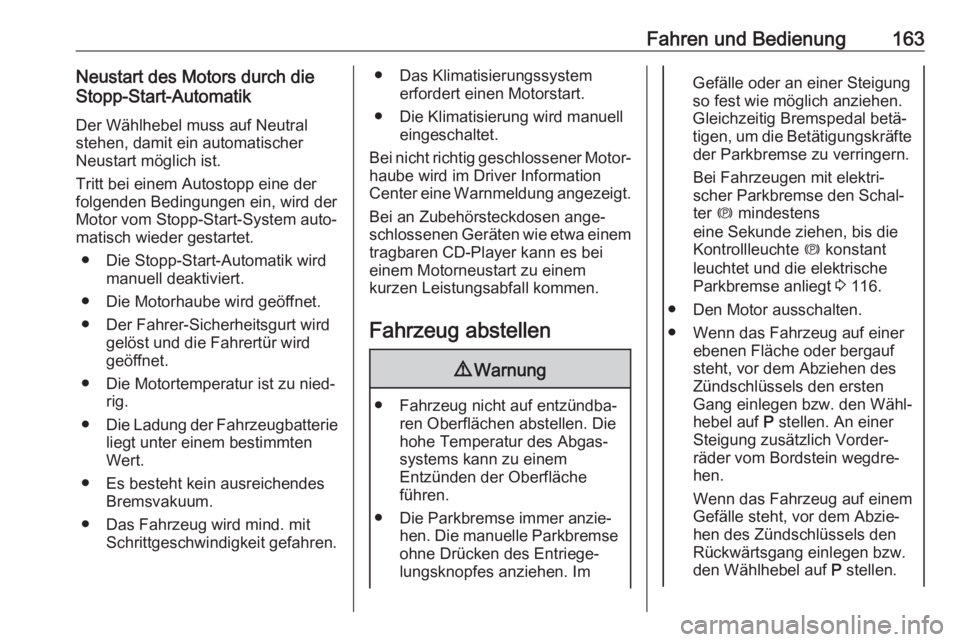

Fahren und Bedienung163Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der
folgenden Bedingungen ein, wird der
Motor vom Stopp-Start-System auto‐
matisch wieder gestartet.
● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren.● Das Klimatisierungssystemerfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Geräten wie etwa einem
tragbaren CD-Player kann es bei
einem Motorneustart zu einem
kurzen Leistungsabfall kommen.
Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf entzündba‐
ren Oberflächen abstellen. Die
hohe Temperatur des Abgas‐
systems kann zu einem
Entzünden der Oberfläche
führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen. Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse den Schal‐
ter m mindestens
eine Sekunde ziehen, bis die Kontrollleuchte m konstant
leuchtet und die elektrische Parkbremse anliegt 3 116.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐
hebel auf P stellen. An einer
Steigung zusätzlich Vorder‐
räder vom Bordstein wegdre‐
hen.
Wenn das Fahrzeug auf einem Gefälle steht, vor dem Abzie‐
hen des Zündschlüssels den
Rückwärtsgang einlegen bzw.
den Wählhebel auf P stellen.

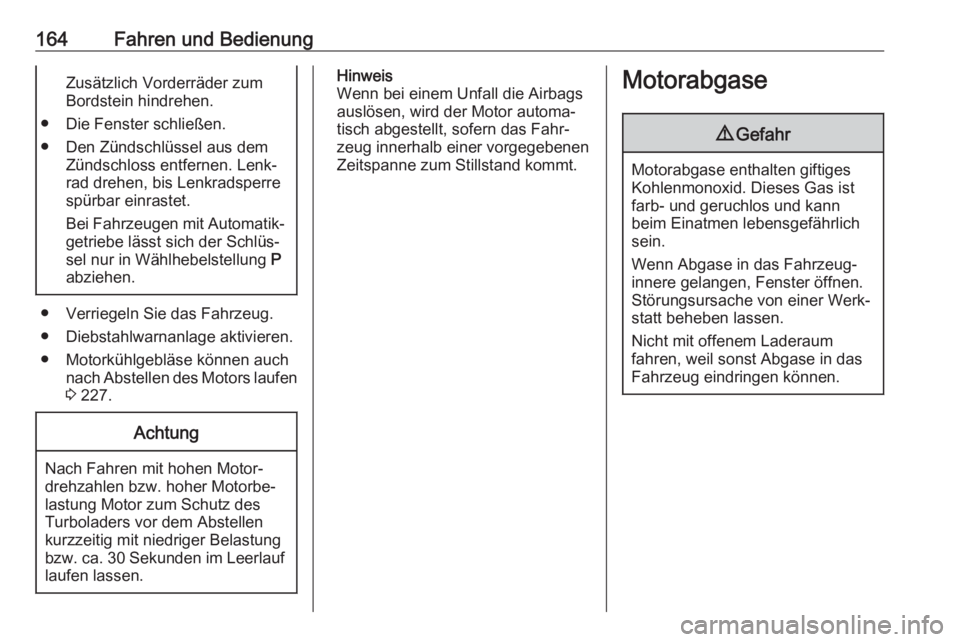

164Fahren und BedienungZusätzlich Vorderräder zum
Bordstein hindrehen.
● Die Fenster schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit Automatik‐ getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
● Verriegeln Sie das Fahrzeug.
● Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 227.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.

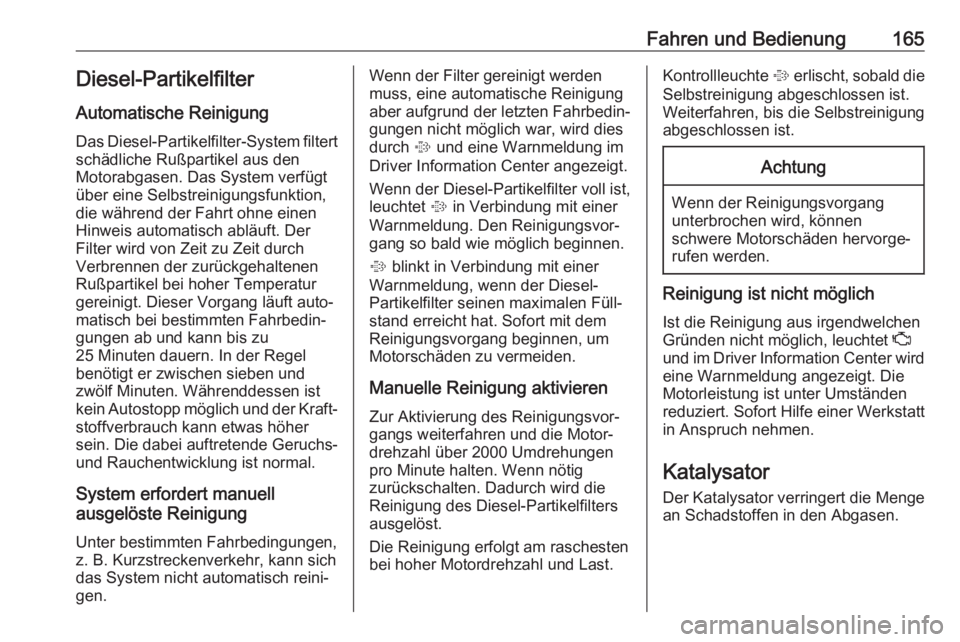

Fahren und Bedienung165Diesel-Partikelfilter
Automatische Reinigung Das Diesel-Partikelfilter-System filtert
schädliche Rußpartikel aus den
Motorabgasen. Das System verfügt
über eine Selbstreinigungsfunktion,
die während der Fahrt ohne einen
Hinweis automatisch abläuft. Der
Filter wird von Zeit zu Zeit durch
Verbrennen der zurückgehaltenen
Rußpartikel bei hoher Temperatur
gereinigt. Dieser Vorgang läuft auto‐
matisch bei bestimmten Fahrbedin‐
gungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen sieben und
zwölf Minuten. Währenddessen ist
kein Autostopp möglich und der Kraft‐ stoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
System erfordert manuell
ausgelöste Reinigung
Unter bestimmten Fahrbedingungen, z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch % und eine Warnmeldung im
Driver Information Center angezeigt.
Wenn der Diesel-Partikelfilter voll ist, leuchtet % in Verbindung mit einer
Warnmeldung. Den Reinigungsvor‐
gang so bald wie möglich beginnen.
% blinkt in Verbindung mit einer
Warnmeldung, wenn der Diesel-
Partikelfilter seinen maximalen Füll‐ stand erreicht hat. Sofort mit dem
Reinigungsvorgang beginnen, um
Motorschäden zu vermeiden.
Manuelle Reinigung aktivierenZur Aktivierung des Reinigungsvor‐gangs weiterfahren und die Motor‐
drehzahl über 2000 Umdrehungen
pro Minute halten. Wenn nötig
zurückschalten. Dadurch wird die
Reinigung des Diesel-Partikelfilters
ausgelöst.
Die Reinigung erfolgt am raschesten
bei hoher Motordrehzahl und Last.Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Weiterfahren, bis die Selbstreinigung
abgeschlossen ist.Achtung
Wenn der Reinigungsvorgang
unterbrochen wird, können
schwere Motorschäden hervorge‐
rufen werden.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet Z
und im Driver Information Center wird eine Warnmeldung angezeigt. Die
Motorleistung ist unter Umständen
reduziert. Sofort Hilfe einer Werkstatt in Anspruch nehmen.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.

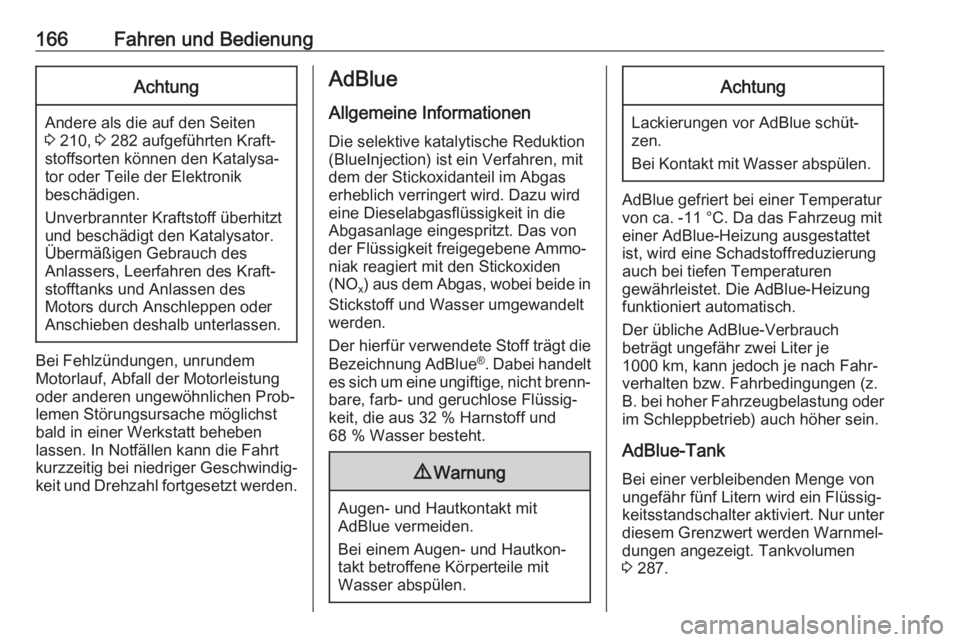

166Fahren und BedienungAchtung
Andere als die auf den Seiten
3 210, 3 282 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit in die
Abgasanlage eingespritzt. Das von
der Flüssigkeit freigegebene Ammo‐
niak reagiert mit den Stickoxiden
(NO x) aus dem Abgas, wobei beide in
Stickstoff und Wasser umgewandelt
werden.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue ®
. Dabei handelt
es sich um eine ungiftige, nicht brenn‐ bare, farb- und geruchlose Flüssig‐
keit, die aus 32 % Harnstoff und
68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt ungefähr zwei Liter je
1000 km, kann jedoch je nach Fahr‐
verhalten bzw. Fahrbedingungen (z.
B. bei hoher Fahrzeugbelastung oder
im Schleppbetrieb) auch höher sein.
AdBlue-TankBei einer verbleibenden Menge von
ungefähr fünf Litern wird ein Flüssig‐ keitsstandschalter aktiviert. Nur unter
diesem Grenzwert werden Warnmel‐
dungen angezeigt. Tankvolumen 3 287.

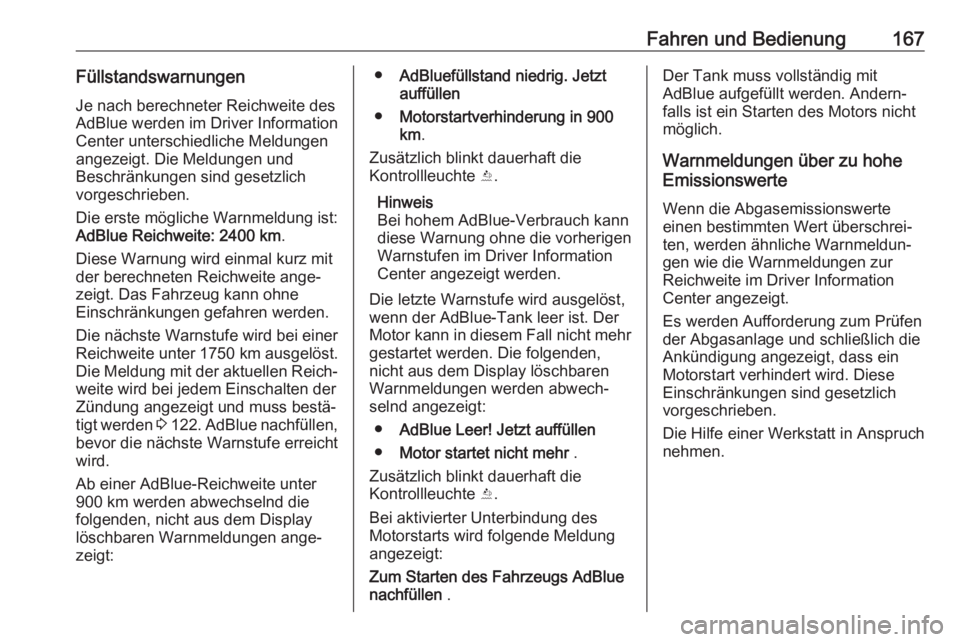

Fahren und Bedienung167Füllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Driver Information Center unterschiedliche Meldungen
angezeigt. Die Meldungen und
Beschränkungen sind gesetzlich
vorgeschrieben.
Die erste mögliche Warnmeldung ist:
AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐
zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst.
Die Meldung mit der aktuellen Reich‐ weite wird bei jedem Einschalten der
Zündung angezeigt und muss bestä‐
tigt werden 3 122 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in 900
km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Driver Information
Center angezeigt werden.
Die letzte Warnstufe wird ausgelöst,
wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr
gestartet werden. Die folgenden,
nicht aus dem Display löschbaren
Warnmeldungen werden abwech‐ selnd angezeigt:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .Der Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐ falls ist ein Starten des Motors nicht
möglich.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Driver Information
Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.
Die Hilfe einer Werkstatt in Anspruch nehmen.

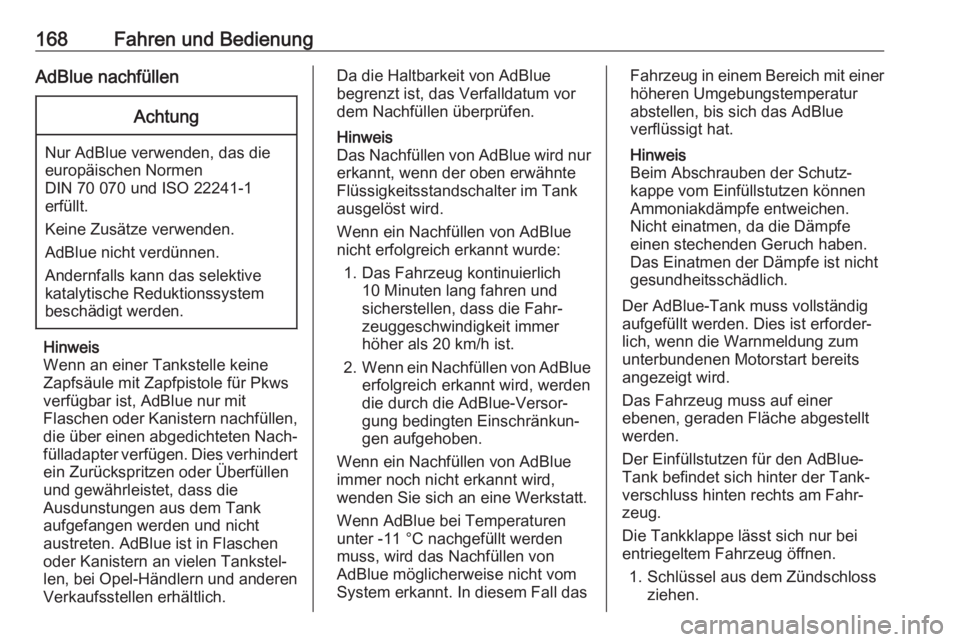

168Fahren und BedienungAdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen
oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Das Nachfüllen von AdBlue wird nur erkannt, wenn der oben erwähnte
Flüssigkeitsstandschalter im Tank
ausgelöst wird.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und
sicherstellen, dass die Fahr‐
zeuggeschwindigkeit immer
höher als 20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.
Wenn ein Nachfüllen von AdBlue
immer noch nicht erkannt wird,
wenden Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall dasFahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur
abstellen, bis sich das AdBlue
verflüssigt hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht gesundheitsschädlich.
Der AdBlue-Tank muss vollständig aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.
Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
verschluss hinten rechts am Fahr‐
zeug.
Die Tankklappe lässt sich nur bei entriegeltem Fahrzeug öffnen.
1. Schlüssel aus dem Zündschloss ziehen.
