OPEL ZAFIRA C 2017 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2017Pages: 307, PDF-Größe: 8.98 MB

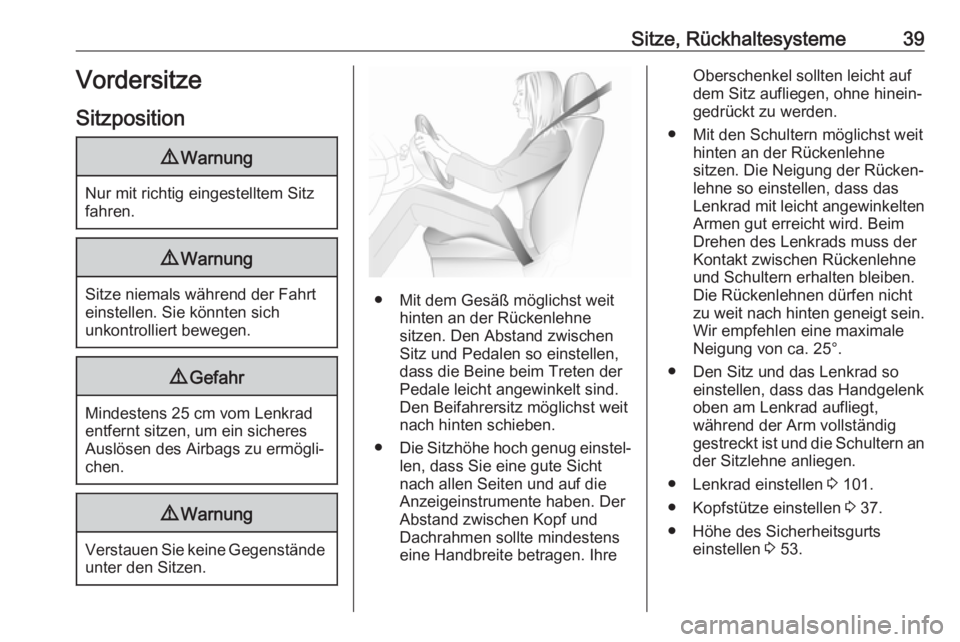

Page 41 of 307
Sitze, Rückhaltesysteme39Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich
unkontrolliert bewegen.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
● Mit dem Gesäß möglichst weit hinten an der Rückenlehne
sitzen. Den Abstand zwischen
Sitz und Pedalen so einstellen,
dass die Beine beim Treten der
Pedale leicht angewinkelt sind. Den Beifahrersitz möglichst weit
nach hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Anzeigeinstrumente haben. Der
Abstand zwischen Kopf und
Dachrahmen sollte mindestens
eine Handbreite betragen. Ihre
Oberschenkel sollten leicht auf
dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne
sitzen. Die Neigung der Rücken‐ lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so einstellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig
gestreckt ist und die Schultern an
der Sitzlehne anliegen.
● Lenkrad einstellen 3 101.
● Kopfstütze einstellen 3 37.
● Höhe des Sicherheitsgurts einstellen 3 53.

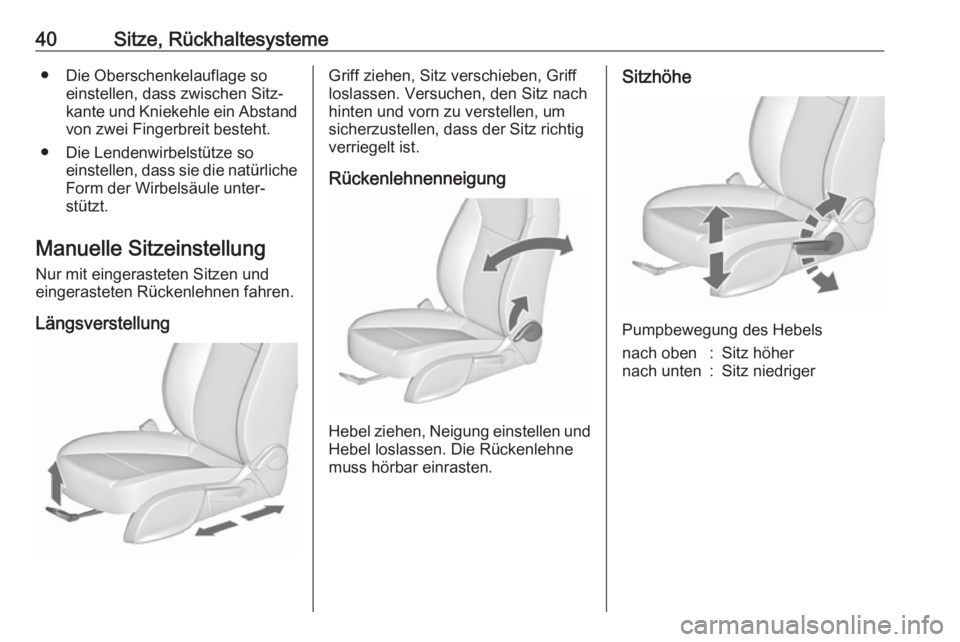

Page 42 of 307
40Sitze, Rückhaltesysteme● Die Oberschenkelauflage soeinstellen, dass zwischen Sitz‐kante und Kniekehle ein Abstand von zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so einstellen, dass sie die natürliche
Form der Wirbelsäule unter‐
stützt.
Manuelle Sitzeinstellung
Nur mit eingerasteten Sitzen und
eingerasteten Rückenlehnen fahren.
LängsverstellungGriff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um
sicherzustellen, dass der Sitz richtig verriegelt ist.
Rückenlehnenneigung
Hebel ziehen, Neigung einstellen und
Hebel loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedriger

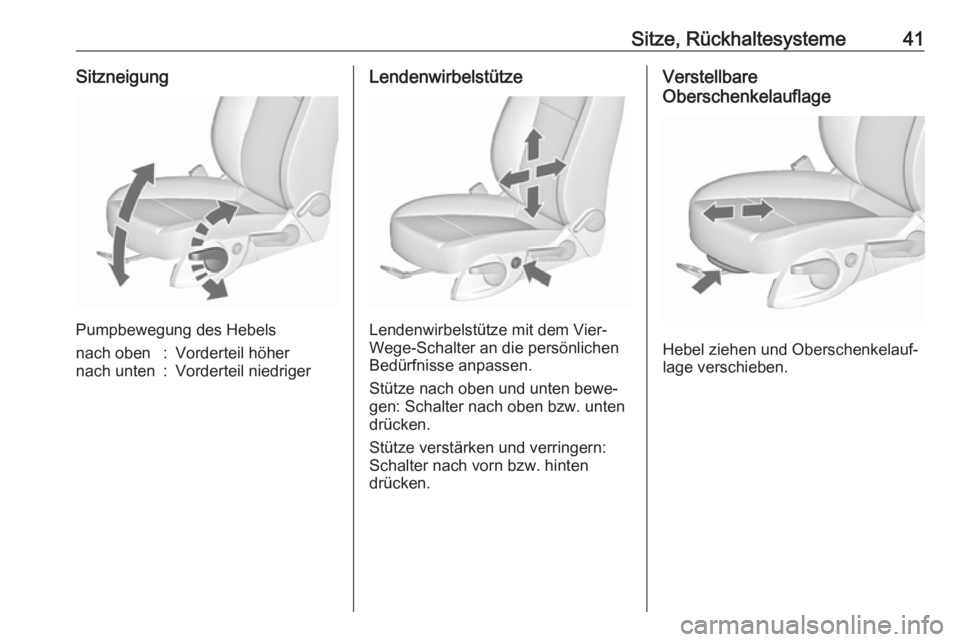

Page 43 of 307
Sitze, Rückhaltesysteme41Sitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedrigerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.

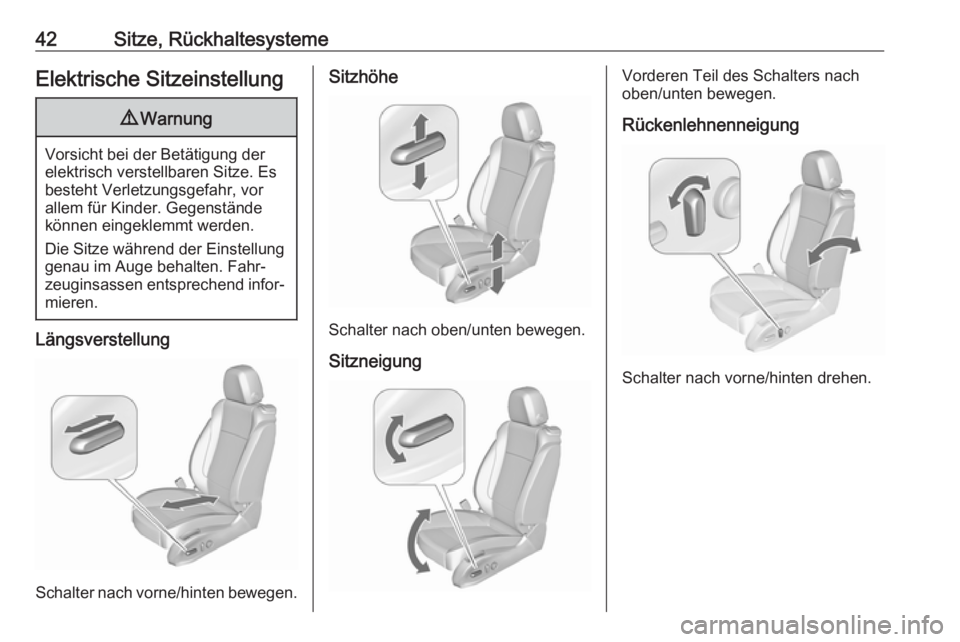

Page 44 of 307
42Sitze, RückhaltesystemeElektrische Sitzeinstellung9Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor
allem für Kinder. Gegenstände
können eingeklemmt werden.
Die Sitze während der Einstellung genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Längsverstellung
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung
Vorderen Teil des Schalters nach
oben/unten bewegen.
Rückenlehnenneigung
Schalter nach vorne/hinten drehen.

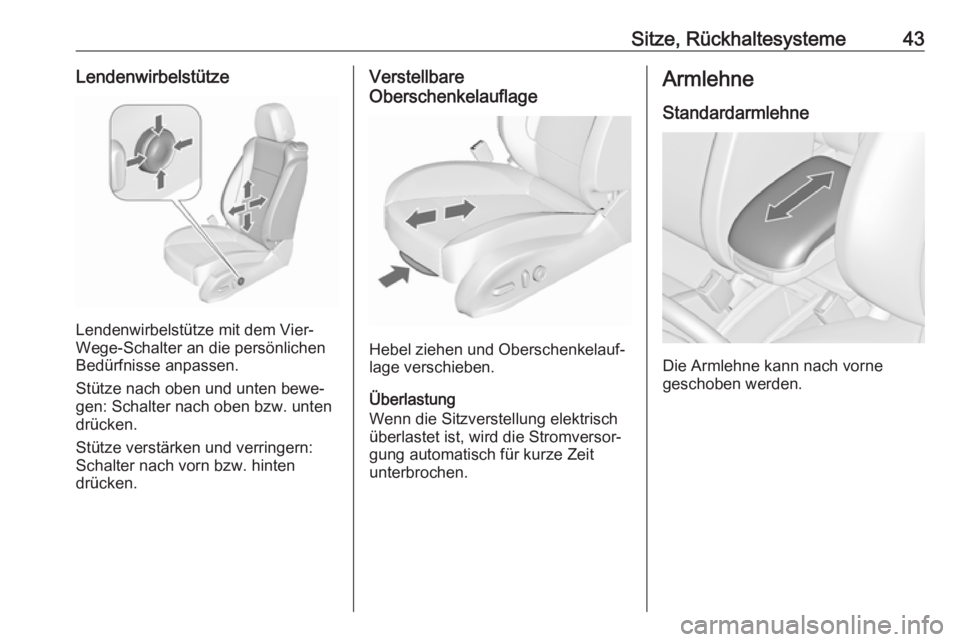

Page 45 of 307
Sitze, Rückhaltesysteme43Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Überlastung
Wenn die Sitzverstellung elektrisch
überlastet ist, wird die Stromversor‐
gung automatisch für kurze Zeit
unterbrochen.
Armlehne
Standardarmlehne
Die Armlehne kann nach vorne
geschoben werden.

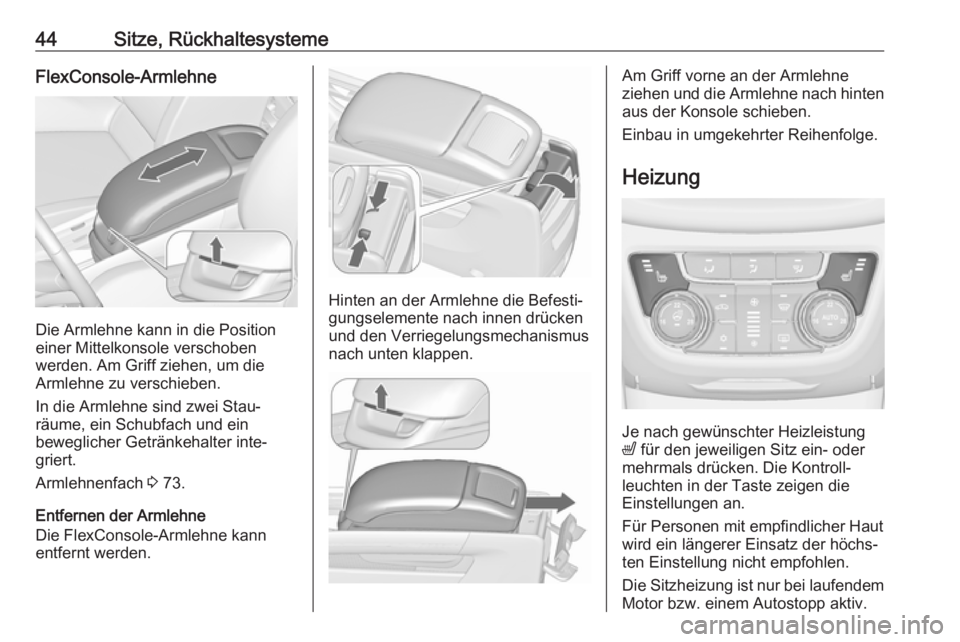

Page 46 of 307
44Sitze, RückhaltesystemeFlexConsole-Armlehne
Die Armlehne kann in die Position
einer Mittelkonsole verschoben
werden. Am Griff ziehen, um die
Armlehne zu verschieben.
In die Armlehne sind zwei Stau‐
räume, ein Schubfach und ein
beweglicher Getränkehalter inte‐
griert.
Armlehnenfach 3 73.
Entfernen der Armlehne
Die FlexConsole-Armlehne kann
entfernt werden.
Hinten an der Armlehne die Befesti‐
gungselemente nach innen drücken
und den Verriegelungsmechanismus
nach unten klappen.
Am Griff vorne an der Armlehne
ziehen und die Armlehne nach hinten aus der Konsole schieben.
Einbau in umgekehrter Reihenfolge.
Heizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die
Einstellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.

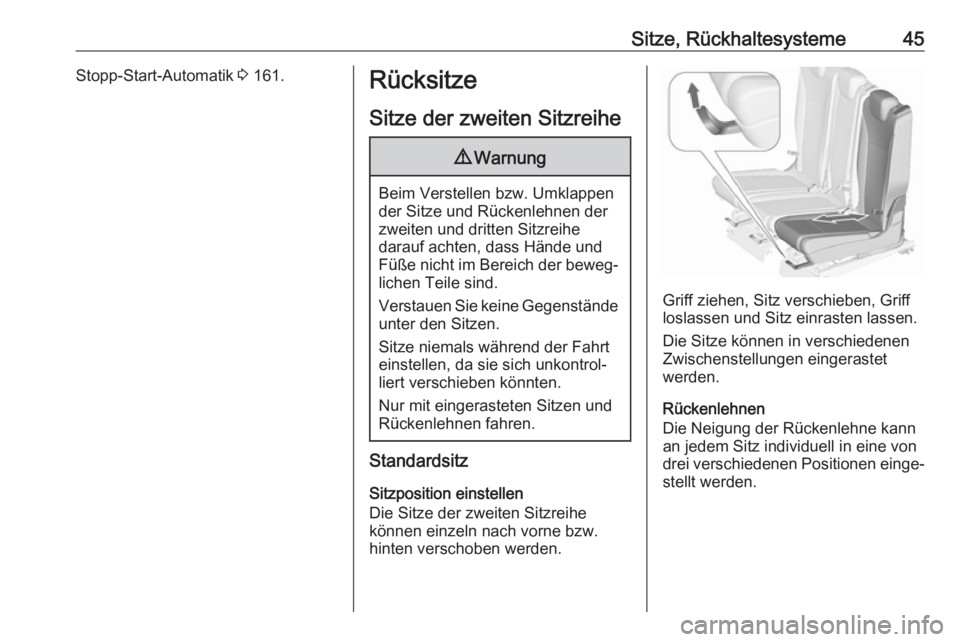

Page 47 of 307
Sitze, Rückhaltesysteme45Stopp-Start-Automatik 3 161.Rücksitze
Sitze der zweiten Sitzreihe9 Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen der
zweiten und dritten Sitzreihe
darauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenstände unter den Sitzen.
Sitze niemals während der Fahrt einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Standardsitz
Sitzposition einstellen
Die Sitze der zweiten Sitzreihe
können einzeln nach vorne bzw.
hinten verschoben werden.
Griff ziehen, Sitz verschieben, Griff
loslassen und Sitz einrasten lassen.
Die Sitze können in verschiedenen
Zwischenstellungen eingerastet
werden.
Rückenlehnen
Die Neigung der Rückenlehne kann
an jedem Sitz individuell in eine von
drei verschiedenen Positionen einge‐
stellt werden.

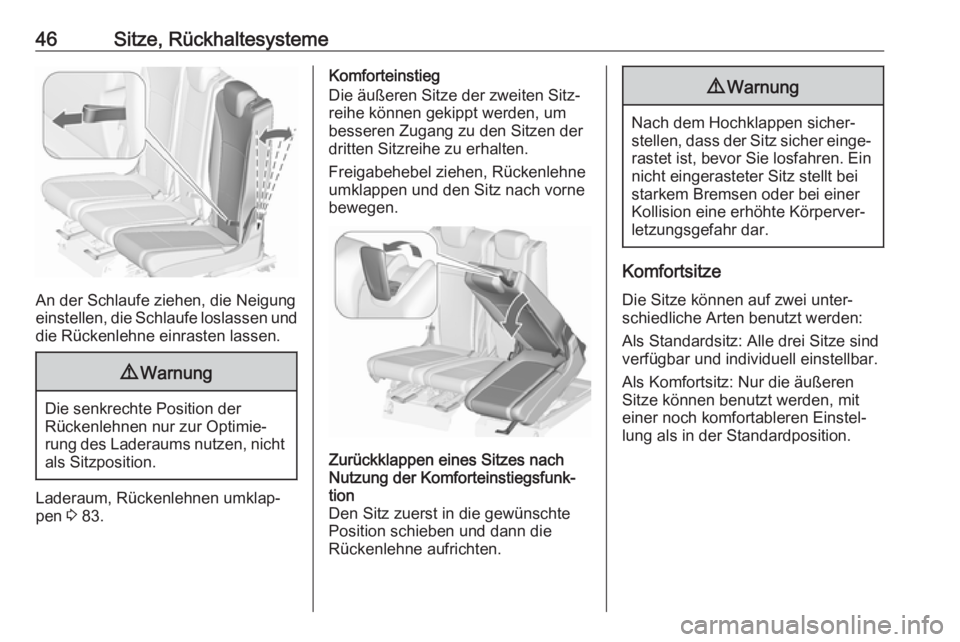

Page 48 of 307
46Sitze, Rückhaltesysteme
An der Schlaufe ziehen, die Neigung
einstellen, die Schlaufe loslassen und die Rückenlehne einrasten lassen.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht als Sitzposition.
Laderaum, Rückenlehnen umklap‐
pen 3 83.
Komforteinstieg
Die äußeren Sitze der zweiten Sitz‐
reihe können gekippt werden, um besseren Zugang zu den Sitzen der
dritten Sitzreihe zu erhalten.
Freigabehebel ziehen, Rückenlehne
umklappen und den Sitz nach vorne
bewegen.Zurückklappen eines Sitzes nach
Nutzung der Komforteinstiegsfunk‐
tion
Den Sitz zuerst in die gewünschte
Position schieben und dann die
Rückenlehne aufrichten.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei starkem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Komfortsitze
Die Sitze können auf zwei unter‐
schiedliche Arten benutzt werden:
Als Standardsitz: Alle drei Sitze sind
verfügbar und individuell einstellbar.
Als Komfortsitz: Nur die äußeren
Sitze können benutzt werden, mit einer noch komfortableren Einstel‐
lung als in der Standardposition.
Page 49 of 307
Sitze, Rückhaltesysteme47Sitzposition einstellen
In der Standardposition können die
drei Sitze der zweiten Sitzreihe
einzeln in der Längsrichtung verscho‐ ben werden.
Griff unter dem Sitz ziehen, Sitz
verschieben, Griff loslassen und Sitz einrasten lassen.
In der Komfortposition können die
äußeren Sitze zudem seitlich
verschoben werden, wenn die
Rückenlehne des mittleren Sitzes
umgeklappt wurde und als Armlehne
verwendet wird.
Die Sitze können in verschiedenen
Zwischenstellungen eingerastet
werden.
Umstellen von der Standard- zur
Komfortsitzposition ● Kopfstütze des mittleren Sitzes durch Betätigen der Rastfeder
nach unten schieben 3 37.
● Die Rückenlehne am mittleren
Sitz durch Ziehen an der
Schlaufe umklappen.

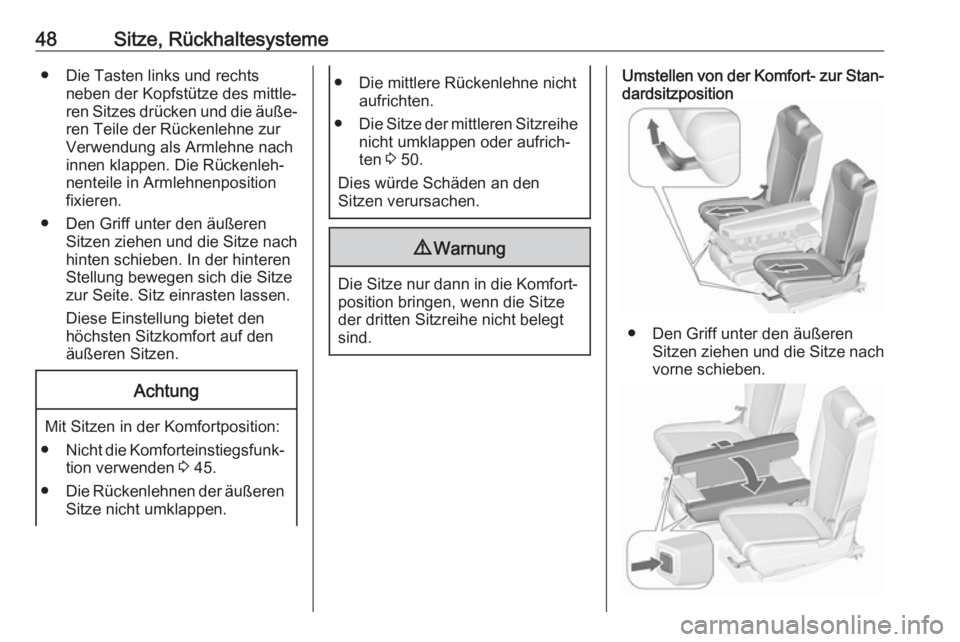

Page 50 of 307
48Sitze, Rückhaltesysteme● Die Tasten links und rechtsneben der Kopfstütze des mittle‐
ren Sitzes drücken und die äuße‐
ren Teile der Rückenlehne zur
Verwendung als Armlehne nach innen klappen. Die Rückenleh‐nenteile in Armlehnenposition
fixieren.
● Den Griff unter den äußeren Sitzen ziehen und die Sitze nachhinten schieben. In der hinteren
Stellung bewegen sich die Sitze
zur Seite. Sitz einrasten lassen.
Diese Einstellung bietet den
höchsten Sitzkomfort auf den
äußeren Sitzen.Achtung
Mit Sitzen in der Komfortposition:
● Nicht die Komforteinstiegsfunk‐
tion verwenden 3 45.
● Die Rückenlehnen der äußeren
Sitze nicht umklappen.
● Die mittlere Rückenlehne nicht aufrichten.
● Die Sitze der mittleren Sitzreihe
nicht umklappen oder aufrich‐
ten 3 50.
Dies würde Schäden an den
Sitzen verursachen.9 Warnung
Die Sitze nur dann in die Komfort‐
position bringen, wenn die Sitze
der dritten Sitzreihe nicht belegt
sind.
Umstellen von der Komfort- zur Stan‐ dardsitzposition
● Den Griff unter den äußeren Sitzen ziehen und die Sitze nach
vorne schieben.
