stop start OPEL ZAFIRA C 2017 Gebruikershandleiding (in Dutch)

Kort en bondig111Elektrische ruitbediening .......31
2 Buitenspiegels ......................28
3 Cruise control .....................179
Snelheidsbegrenzer ............180
Adaptieve cruise control .....182
Frontaanrijdingswaar‐
schuwing ............................. 189
4 Richtingaanwijzers,
lichtsignaal, dimlicht en
grootlicht, grootlichtassis‐
tentie .................................. 141
Omgevingsverlichting ......... 145
Parkeerlichten .....................142
Knoppen voor Driver
Information Center ..............121
5 Instrumenten ...................... 107
6 Driver Information Center .... 121
7 Afstandsbediening op
stuurwiel ............................. 100
8 Voorruitenwisser, wis-/
wasinstallatie voor,
koplampsproeiers, achter‐
ruitenwisser, wis-/
wasinstallatie achter ...........1019Info-Display ........................ 125
10 Centrale vergrendeling .........21
Alarmknipperlichten ...........141
SPORT-modus ................... 177
Tour-modus ........................ 177
Brandstofkeuzeschakelaar . 109
Controlelamp airbag-
deactivering ........................ 115
11 Status-LED alarmsysteem ...26
12 Middelste ventilatieope‐
ningen ................................ 152
13 Zijdelingse ventilatieope‐
ningen ................................. 152
14 Handschoenenkastje ...........69
15 Verwarming en ventilatie ....146
16 USB-ingang ........................... 10
12 V-aansluiting ..................105
17 Schakelpook,
handgeschakelde
versnellingsbak ..................171
Automatische
versnellingsbak ..................16718Traction Control-systeem ...174
Elektronische stabiliteits‐
regeling .............................. 175
Lane Departure Warning ...205
19 Elektrische handrem ...........172
20 Handbediende handrem .....172
21 Parkeerhulpsystemen .........195
Eco-knop voor Stop/Start-
systeem ............................... 159
22 Contactslot met stuurslot ...156
23 Claxon ................................ 101
Bestuurdersairbag ...............58
24 Ontgrendelingshandgreep
motorkap ............................ 223
25 Zekeringenkast ..................241
Opbergvak ............................ 71
26 Lichtschakelaar ..................136
Instellen koplampreikwijdte 138
Mistlampen ......................... 142
Mistachterlicht ....................142
Instrumentenverlichting ......143
27 Stuurwiel instellen ..............100

Kort en bondig17● Dieselmotoren: draai de sleutelnaar stand 2 om voor te gloeien
en wacht totdat de controle‐
lamp ! dooft.
● Draai de sleutel naar stand 3 en
laat deze los.
Motor starten 3 157.Stop-startsysteem
Als de auto langzaam rijdt of stilstaat
en bepaalde voorwaarden zijn
vervuld, activeer dan een Autostop
zoals hieronder beschreven:
● Het koppelingspedaal intrappen.
● Zet de keuzehendel op N.
● Laat het koppelingspedaal los.
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP-
positie in de toerenteller.
Om de motor te herstarten, moet u het koppelingspedaal opnieuw bedienen.
Een herstart wordt door de naald
aangegeven op de stationaire-
toerentalpositie op de toerenteller.
Stop-startsysteem 3 159.

44Stoelen, veiligheidssystemenTrek aan de hendel aan de voorzijde
van de armsteun en schuif de
armsteun naar achteren uit de
console.
Montage in omgekeerde volgorde.
Verwarming
Afhankelijk van de gewenste verwar‐
ming, ß van de desbetreffende stoel
een of meerdere malen indrukken. De
controlelamp in de toets geeft de status aan.
Langdurig gebruik van de hoogste
instelling wordt afgeraden voor perso‐ nen met een gevoelige huid.
De stoelverwarming werkt bij een
draaiende motor en tijdens een Auto‐
stop.
Stop-startsysteem 3 159.Achterbank
Zitplaatsen tweede zitrij9 Waarschuwing
Als stoelen of rugleuningen op de
tweede of derde zitrij worden
versteld of ingeklapt, handen en
voeten uit het bewegingsgebied
houden.
Nooit voorwerpen onder de stoe‐
len plaatsen.
Nooit onder het rijden de stoelen
verstellen, omdat dit oncontroleer‐ bare bewegingen kan veroorza‐
ken.
Rij alleen als stoelen en rugleunin‐
gen vast staan.
Basisstoelen
Zitpositie
Elke stoel van de tweede zitrij kan
afzonderlijk naar voren of naar
achteren versteld worden.

Instrumenten en bedieningsorganen101De gedeelten van het stuurwiel die
specifiek aanbevolen zijn voor plaat‐
sing van de handen zijn sneller warm
en worden warmer dan de overige
gedeelten.
De verwarming werkt bij een draai‐
ende motor en tijdens een Autostop.
Stop-startsysteem 3 159.
Claxon
j indrukken.
Wis-/wasinstallatie voorruit
VoorruitwissersHI:snelLO:langzaamINT:intervalwissen of automatisch
wissen met regensensorOFF:uit
Hendel omlaag in de stand 1x duwen
om wissers één slag te laten maken
wanneer de voorruitwisser uitgescha‐
keld is.
Niet inschakelen wanneer de voorruit bevroren is.
Uitschakelen in wasstraten.
Instelbaar wisinterval
Wisserhendel in stand INT.
Draai aan het stelwiel om het gewen‐
ste wisinterval in te stellen:
kort interval:draai het stelwiel
omhooglang interval:draai het stelwiel
omlaag

106Instrumenten en bedieningsorganenExtra 12 volt-aansluitingen bevindenzich in de achterconsole
en aan de linkerzijde van de bagage‐ ruimte.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, zijn de stekkerdozen gedeacti‐
veerd. De stekkerdozen worden ook
gedeactiveerd wanneer de accu‐ spanning te laag is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die stroom leveren, zoals bijv. laadtoe‐
stellen of accu's.
Aansluiting niet beschadigen door het gebruik van ongeschikte stekkers.
Stop-startsysteem 3 159.
Aansteker
De aansteker bevindt zich in de voor‐ ste console. Klap de afdekking neer.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker
uittrekken.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐ baar afval.
De verplaatsbare asbak kan in de
bekerhouders worden aangebracht.

Instrumenten en bedieningsorganen115Airbag-deactivering
AANV brandt geel.
Brandt ong. 60 seconden na het
inschakelen van het contact. Airbag
voorpassagier is geactiveerd.
UIT * brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 60.
9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde airbag op de passagiersstoel
voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de
koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 227.

116Instrumenten en bedieningsorganen9Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Licht op wanneer de handmatige handrem is geactiveerd en het
contact is ingeschakeld 3 172.
Pedaal intrappen - brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te
zetten 3 172
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 159.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 16,
3 157.
Bovendien verschijnt het bericht
Pedaal intrappen op het Driver Infor‐
mation Center 3 127.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 172.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem
j brandt of knippert geel.Brandt
Elektrische handrem werkt niet opti‐ maal 3 172.
Knippert
Elektrische handrem staat in de servi‐ cemodus. Stop de auto, trek de elek‐
trische handrem aan en zet deze los
om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.

Instrumenten en bedieningsorganen117Antiblokkeersysteem 3 171.
Schakelen R met het getal van een hogere
versnelling verschijnt wanneer wordt
aanbevolen om vanwege de brand‐
stofbesparing op te schakelen.
Stuurbekrachtiging c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het
systeem. De controlelamp gaat uit
wanneer het systeem is afgekoeld.
Stop/Start-systeem 3 159.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats
inroepen.Afstand tot voorligger
E geeft met ingevulde afstandsbal‐
ken de gevoeligheid van de waar‐
schuwingstiming wat betreft de
afstand tot de voorligger voor de fron‐
taanrijdingswaarschuwing aan.
Frontaanrijdingswaarschuwing
3 189.
Lane Departure Warning ) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel Systeem herkent een onbedoelde
verandering van rijstrook.
Elektronische stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.Elektronische stabiliteitsre‐ geling en Traction Control-systeem
b brandt of knippert geel.
Brandt
Er zit een storing in het systeem.
Verder rijden is mogelijk. De rijstabili‐ teit kan echter afhankelijk van de
staat van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 175, Traction Control-
systeem 3 174.
Traction Control-systeem UIT
k brandt geel.
Het systeem wordt gedeactiveerd.

118Instrumenten en bedieningsorganenVoorverwarming! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.
Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 162, Stop-startsysteem
3 159.AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 164.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijfwie‐ len.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij
andere weggebruikers te hinde‐
ren.
4. Contact uitschakelen.

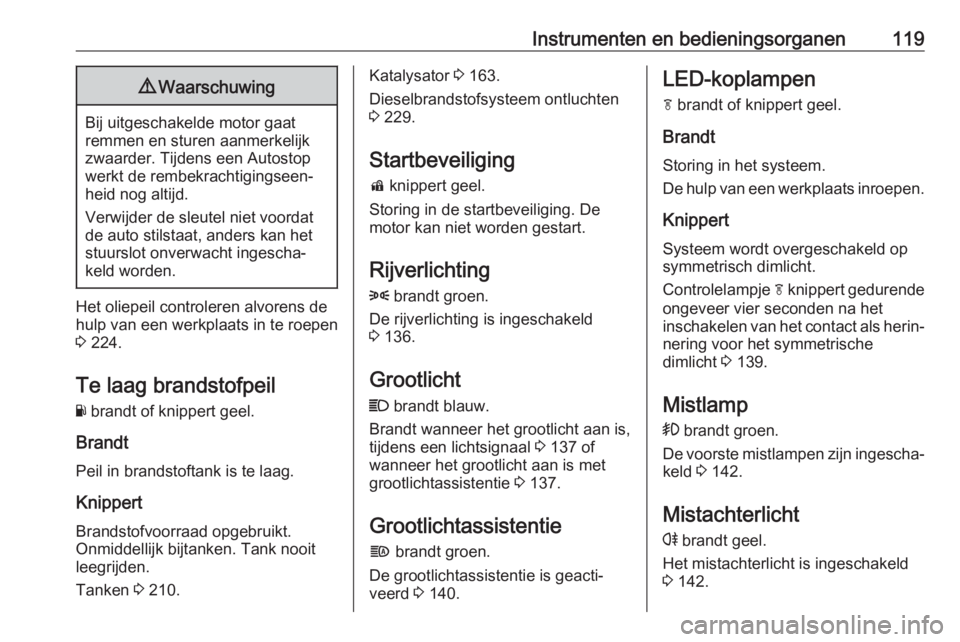

Instrumenten en bedieningsorganen1199Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 224.
Te laag brandstofpeil Y brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt.
Onmiddellijk bijtanken. Tank nooit
leegrijden.
Tanken 3 210.
Katalysator 3 163.
Dieselbrandstofsysteem ontluchten
3 229.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De
motor kan niet worden gestart.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 136.
Grootlicht
C brandt blauw.
Brandt wanneer het grootlicht aan is,
tijdens een lichtsignaal 3 137 of
wanneer het grootlicht aan is met
grootlichtassistentie 3 137.
Grootlichtassistentie
f brandt groen.
De grootlichtassistentie is geacti‐
veerd 3 140.LED-koplampen
f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem wordt overgeschakeld op
symmetrisch dimlicht.
Controlelampje f knippert gedurende
ongeveer vier seconden na het
inschakelen van het contact als herin‐
nering voor het symmetrische
dimlicht 3 139.
Mistlamp > brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 142.
Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld 3 142.
