OPEL ZAFIRA C 2017 Instruktionsbok

Förvaring69Bakre konsol
På baksidan av FlexConsolen finns
en förvarningslåda. Öppna genom att dra ut lådan.
Se upp
Använd inte för aska eller andra
glödande föremål.
Cykelhållare
Cykelhållare för fyra cyklar
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
för två cyklar som är integrerad i
bilens golv. Det går att hänga på ytter‐
ligare två cyklar på en adapter. Det är inte tillåtet att transportera andra före‐
mål på cykelhållaren.
Cykelhållaren får belastas maximalt
med 80 kg med påsatt adapter och
60 kg utan adapter. Varje cykel på
cykelhållarsystemet får väga högst
30 kg. Detta innebär att eldrivna
cyklar kan transporteras på cykelhål‐
larsystemet. Varje cykel på adaptern
får väga högst 20 kg.
Cykelns hjulbas får inte överstiga
1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens
frigångshöjd.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare innan cyklar med kolfiberram sätts upp i hållaren. Cyklarna kan
skadas.

70FörvaringObservera!
Bilens bakljus inaktiveras om cykel‐
hållarens bakljus är installerade.
Dra ut cykelhållaren
Öppna bakluckan.9 Varning
Inga personer får vistas inom
cykelhållarens utdragsområde,
risk för personskador.
För frigöringsspaken uppåt. Cykelhål‐
laren frigörs och skjuts ut från den
bakre stötfångaren.
Dra ut cykelhållaren helt tills du hör att den låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Uppfällning av registreringsskyltshål‐
laren
Lyft registreringsskyltshållaren och
fäll den bakåt.

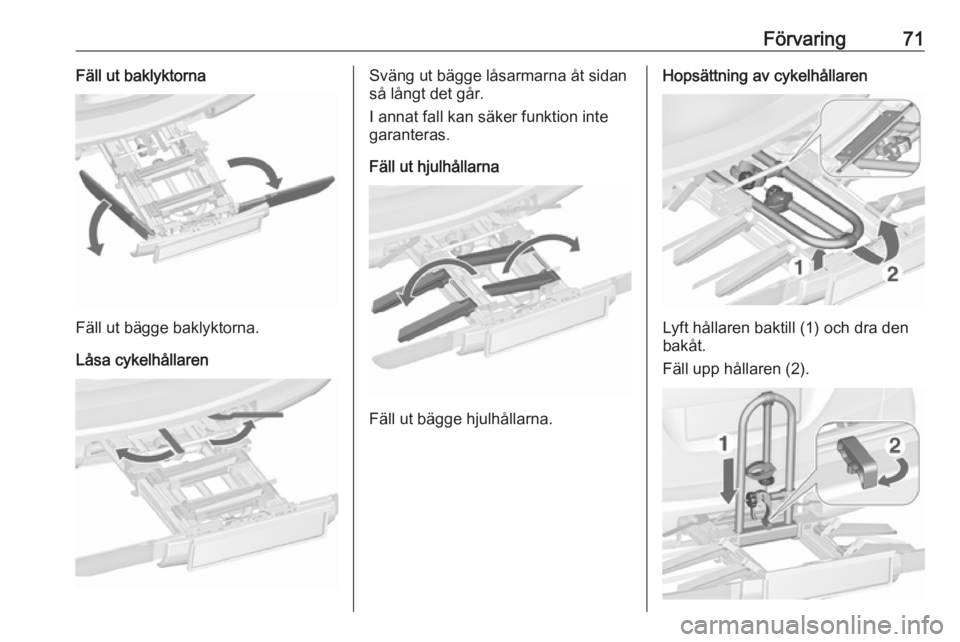

Förvaring71Fäll ut baklyktorna
Fäll ut bägge baklyktorna.
Låsa cykelhållaren
Sväng ut bägge låsarmarna åt sidan
så långt det går.
I annat fall kan säker funktion inte
garanteras.
Fäll ut hjulhållarna
Fäll ut bägge hjulhållarna.
Hopsättning av cykelhållaren
Lyft hållaren baktill (1) och dra den
bakåt.
Fäll upp hållaren (2).

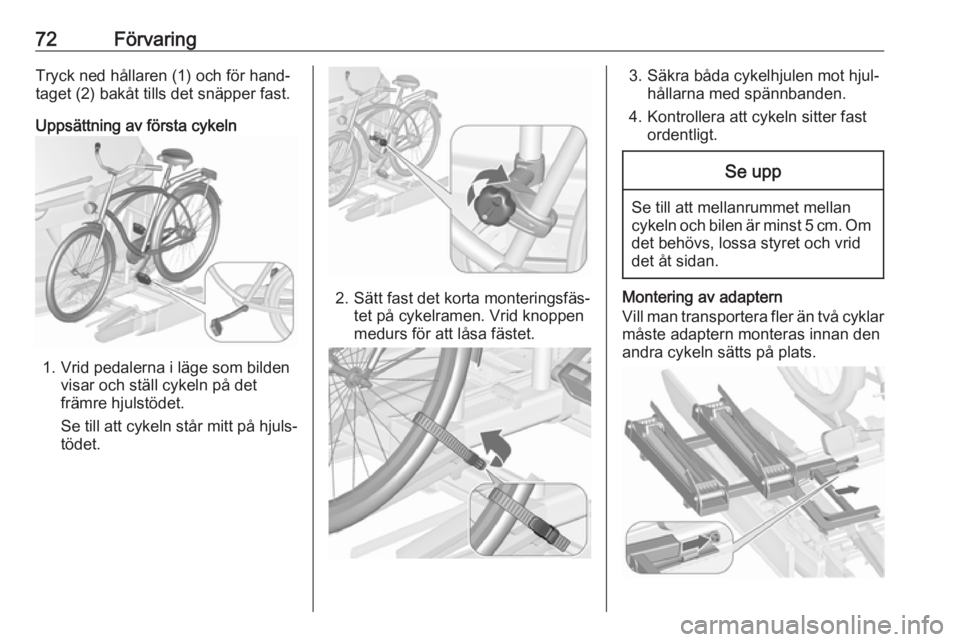

72FörvaringTryck ned hållaren (1) och för hand‐
taget (2) bakåt tills det snäpper fast.
Uppsättning av första cykeln
1. Vrid pedalerna i läge som bilden visar och ställ cykeln på det
främre hjulstödet.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan
cykeln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Montering av adaptern
Vill man transportera fler än två cyklar
måste adaptern monteras innan den
andra cykeln sätts på plats.

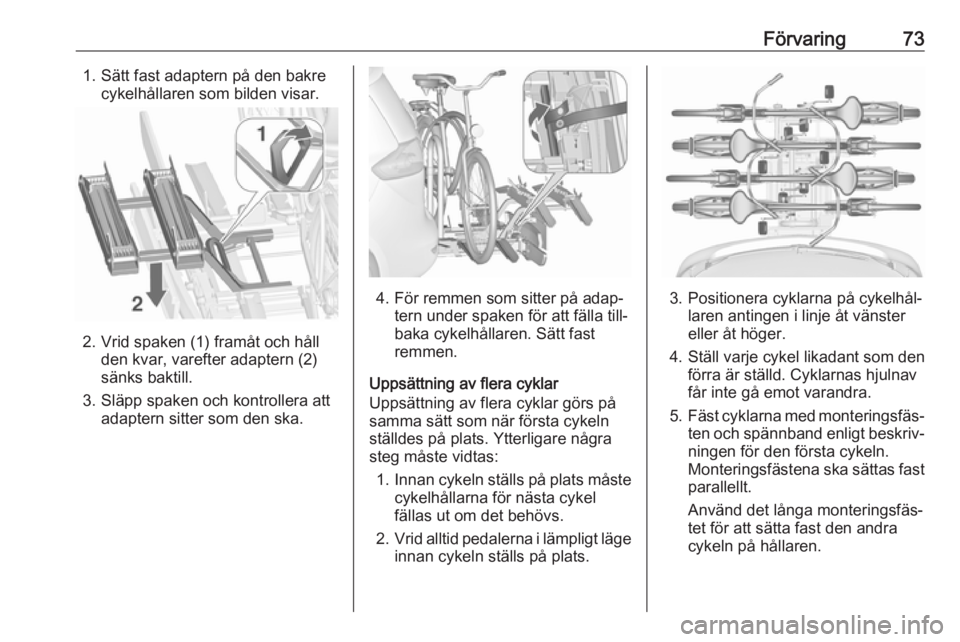

Förvaring731. Sätt fast adaptern på den bakrecykelhållaren som bilden visar.
2. Vrid spaken (1) framåt och håll den kvar, varefter adaptern (2)
sänks baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.
4. För remmen som sitter på adap‐tern under spaken för att fälla till‐
baka cykelhållaren. Sätt fast
remmen.
Uppsättning av flera cyklar
Uppsättning av flera cyklar görs på
samma sätt som när första cykeln
ställdes på plats. Ytterligare några
steg måste vidtas:
1. Innan cykeln ställs på plats måste
cykelhållarna för nästa cykel
fällas ut om det behövs.
2. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.3. Positionera cyklarna på cykelhål‐ laren antingen i linje åt vänster
eller åt höger.
4. Ställ varje cykel likadant som den förra är ställd. Cyklarnas hjulnav
får inte gå emot varandra.
5. Fäst cyklarna med monteringsfäs‐
ten och spännband enligt beskriv‐ningen för den första cykeln.
Monteringsfästena ska sättas fast
parallellt.
Använd det långa monteringsfäs‐
tet för att sätta fast den andra
cykeln på hållaren.

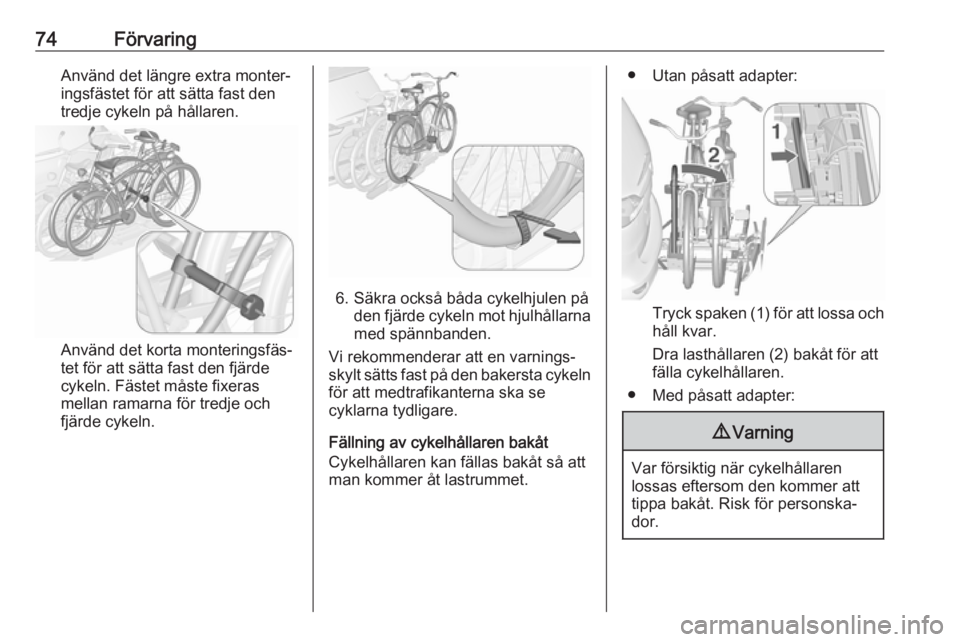

74FörvaringAnvänd det längre extra monter‐
ingsfästet för att sätta fast den
tredje cykeln på hållaren.
Använd det korta monteringsfäs‐
tet för att sätta fast den fjärde
cykeln. Fästet måste fixeras
mellan ramarna för tredje och
fjärde cykeln.
6. Säkra också båda cykelhjulen på den fjärde cykeln mot hjulhållarna
med spännbanden.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln för att medtrafikanterna ska se
cyklarna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att
man kommer åt lastrummet.
● Utan påsatt adapter:
Tryck spaken (1) för att lossa och
håll kvar.
Dra lasthållaren (2) bakåt för att
fälla cykelhållaren.
● Med påsatt adapter:
9 Varning
Var försiktig när cykelhållaren
lossas eftersom den kommer att
tippa bakåt. Risk för personska‐
dor.

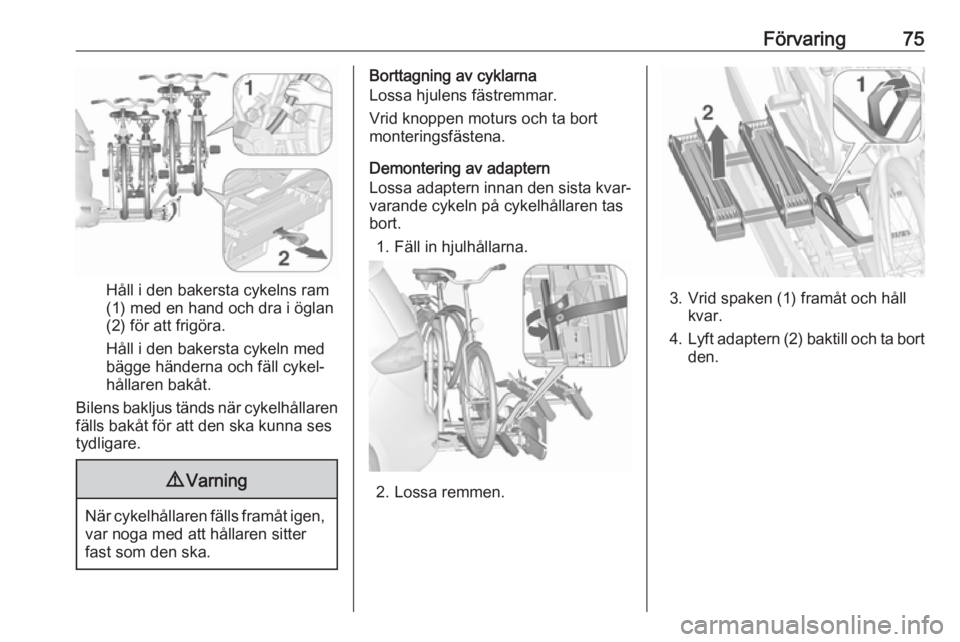

Förvaring75
Håll i den bakersta cykelns ram
(1) med en hand och dra i öglan
(2) för att frigöra.
Håll i den bakersta cykeln med
bägge händerna och fäll cykel‐
hållaren bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.
9 Varning
När cykelhållaren fälls framåt igen,
var noga med att hållaren sitter
fast som den ska.
Borttagning av cyklarna
Lossa hjulens fästremmar.
Vrid knoppen moturs och ta bort
monteringsfästena.
Demontering av adaptern
Lossa adaptern innan den sista kvar‐
varande cykeln på cykelhållaren tas
bort.
1. Fäll in hjulhållarna.
2. Lossa remmen.
3. Vrid spaken (1) framåt och håll kvar.
4. Lyft adaptern (2) baktill och ta bort
den.

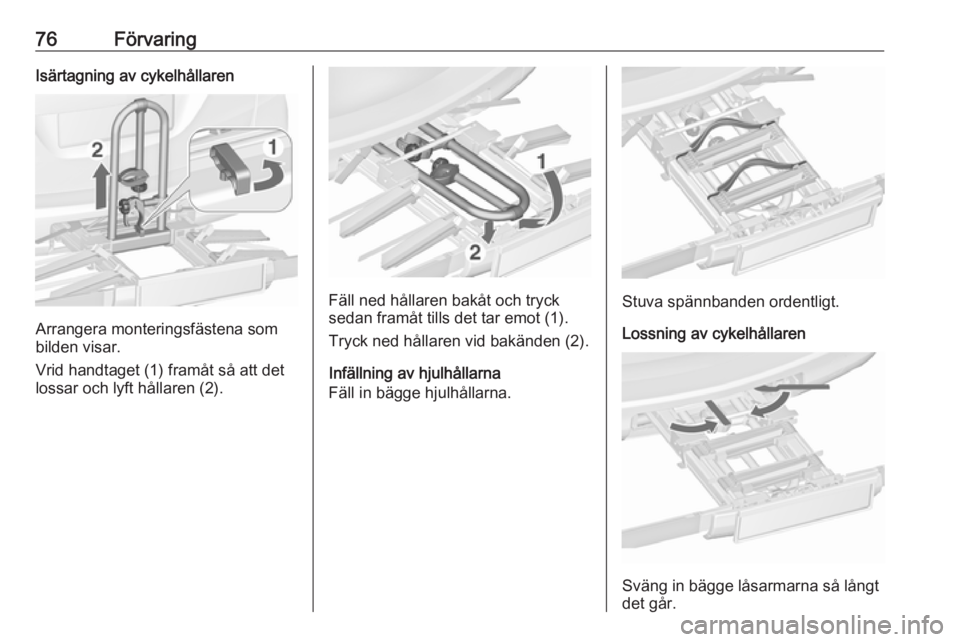

76FörvaringIsärtagning av cykelhållaren
Arrangera monteringsfästena som
bilden visar.
Vrid handtaget (1) framåt så att det
lossar och lyft hållaren (2).
Fäll ned hållaren bakåt och tryck
sedan framåt tills det tar emot (1).
Tryck ned hållaren vid bakänden (2).
Infällning av hjulhållarna
Fäll in bägge hjulhållarna.Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in bägge låsarmarna så långt
det går.

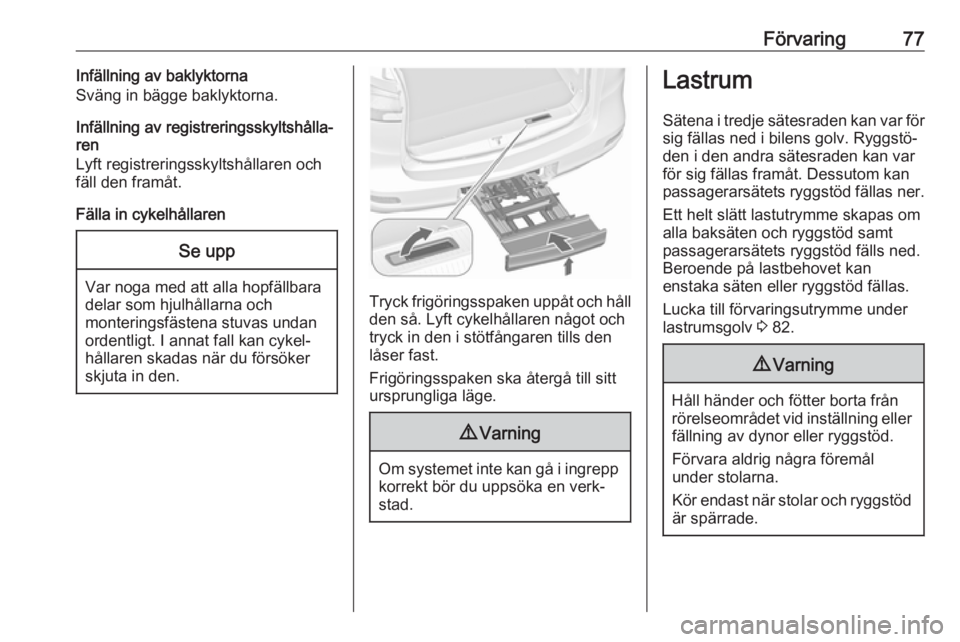

Förvaring77Infällning av baklyktorna
Sväng in bägge baklyktorna.
Infällning av registreringsskyltshålla‐
ren
Lyft registreringsskyltshållaren och
fäll den framåt.
Fälla in cykelhållarenSe upp
Var noga med att alla hopfällbara
delar som hjulhållarna och
monteringsfästena stuvas undan
ordentligt. I annat fall kan cykel‐
hållaren skadas när du försöker
skjuta in den.Tryck frigöringsspaken uppåt och håll
den så. Lyft cykelhållaren något och
tryck in den i stötfångaren tills den
låser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Sätena i tredje sätesraden kan var för
sig fällas ned i bilens golv. Ryggstö‐
den i den andra sätesraden kan var
för sig fällas framåt. Dessutom kan
passagerarsätets ryggstöd fällas ner.
Ett helt slätt lastutrymme skapas om
alla baksäten och ryggstöd samt
passagerarsätets ryggstöd fälls ned.
Beroende på lastbehovet kan
enstaka säten eller ryggstöd fällas.
Lucka till förvaringsutrymme under
lastrumsgolv 3 82.9 Varning
Håll händer och fötter borta från
rörelseområdet vid inställning eller fällning av dynor eller ryggstöd.
Förvara aldrig några föremål
under stolarna.
Kör endast när stolar och ryggstöd
är spärrade.

78FörvaringSe upp
Innan några säten fälls upp eller
ned måste alla komponenter
avlägsnas från sidoskenorna och
lastsäkringsöglorna.
Lastsäkringsöglorna måste vara i
infällt läge.
Fälla ned sätena i tredje
sätesraden
● Tryck ned nackskyddet genom att trycka in spärren 3 35.
● Sätt in båda säkerhetsbältenas
låstungor i de fickor som finns på
bältena.
● Dra i den nedre öglan och sväng samtidigt ryggstödet framåt tills
sätet är nedfällt i bilens golv.
● Lägg dit interiörskyddsmattan 3 82 och montera lastrummets
insynsskydd 3 80 vid behov.
Fälla upp sätena
Dra upp sätet med den övre öglan och fäll ut sätet tills det snäpper fast i
upprätt läge.
Fälla ryggstöden i andra
sätesraden
● Ta om nödvändigt bort lastrum‐ mets insynsskydd 3 80.
● Tryck ned nackskydden genom att trycka in spärren 3 35.
● Flytta främre passagerarsätet till ett läge där det inte är i vägen för
de nedfällda ryggstödens nack‐
skydd.
