154ClimatizzatoreIn modalità automatica la tempera‐
tura, la velocità della ventola e la
distribuzione dell'aria sono regolate
automaticamente.
Comandi per:
● temperatura sul lato guida
● distribuzione dell'aria
● velocità della ventola
● temperatura sul lato passeggero anteriore
n:raffreddamentoAUTO:modalità automatica4:ricircolo dell'aria manualeV:sbrinamento e disappanna‐
mentoLunotto termico Ü 3 35, sedili riscal‐
dati ß 3 46, volante riscaldato *
3 103.
Le impostazioni del climatizzatore
sono indicate nel display informativo.
Le modifiche d'impostazione
appaiono brevemente a comparsa, in
sovraimpressione rispetto al menù
visualizzato al momento.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Modalità automatica AUTO
Impostazioni di base per il massimo
comfort:
● Premere AUTO. Il LED del
pulsante si illumina per indicare
l'attivazione. La distribuzione
dell'aria e la velocità della ventola
vengono regolate automatica‐
mente.
● Aprire tutte le bocchette dell'aria per ottimizzare la distribuzionedell'aria in modalità automatica.

156Climatizzatorel non venga premuto nuovamente
o fino a quando la ventola non venga disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Se viene premuto l con la ventola
azionata mentre il motore è acceso in Autostop, il motore si riavvierà
automaticamente.
Sistema Start-stop 3 165.
Impostazioni manuali Le impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.Velocità della ventola Z
Premere il pulsante inferiore per dimi‐
nuire la velocità della ventola o il
pulsante superiore per aumentarla. La velocità della ventola è indicata dal numero di segmenti nel display.
Premere e tenere premuto il pulsante inferiore, la ventola e il raffredda‐
mento si disattivano.
Premere e tenere premuto il pulsante superiore, la ventola si attiva alla
velocità massima.
Per tornare alla modalità automatica:
Premere AUTO.
Distribuzione dell'aria l, M , K
Premere il pulsante appropriato per la regolazione desiderata. Il LED del
pulsante si illumina per indicare l'atti‐
vazione.l:al parabrezza e ai finestrini ante‐
riori (il climatizzatore è attivato in sottofondo per aiutare a impe‐
dire l'appannamento dei fine‐
strini)M:zona della testa attraverso le
bocchette di ventilazione orien‐
tabiliK:ai piedi e al parabrezza
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere AUTO.
Raffreddamento n
Premere n per inserire il raffredda‐
mento. L'attivazione è indicata dal
LED sul pulsante. Il raffreddamento
funziona solamente con il motore acceso e la ventola di controllo del
climatizzatore inserita.
Premere il pulsante n per disinserire
il raffreddamento.

Climatizzatore157Il climatizzatore raffredda e deumidi‐
fica (asciuga) quando la temperatura esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento,
né la deumidificazione, spegnere il
sistema di raffreddamento per rispar‐ miare carburante. Quando viene
spento il sistema di raffreddamento, il
sistema di climatizzazione non richie‐ derà nessun avviamento del motore
durante un Autostop. Eccezione: l'im‐
pianto di sbrinamento è attivato e una temperatura esterna superiore a
0 °C. Sistema stop-start 3 165.
Il display indicherà ACON quando il
raffreddamento è attivato o ACOFF
quando è disattivato.
L'attivazione o la disattivazione della funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menù Impostazioni del Visualiz‐
zatore Info. Personalizzazione del
veicolo 3 132.Ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. Il LED del pulsante si illu‐ mina per indicare l'attivazione.
Premere di nuovo 4 per disattivare
la modalità di ricircolo.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini internamente. Inoltre la
qualità dell'aria nell'abitacolo si
deteriora, e potrebbe provocare
sonnolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo e
disattivare l.
Impostazioni di base
Alcune impostazioni possono essere
modificate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 132.
Riscaldatore ausiliario
Riscaldatore dell'aria
Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che
è in grado di riscaldare più rapida‐
mente l'abitacolo.

Guida e funzionamento161Guida e
funzionamentoConsigli per la guida ..................162
Controllo del veicolo ................162
Sterzare ................................... 162
Avviamento e funzionamento ....162
Rodaggio di un veicolo nuovo . 162
Posizioni della chiave nel blocchetto di accensione ........162
Potenza trattenuta disattivata ..163
Avviamento del motore ............163
Interruzione di carburante al motore durante la
decelerazione ......................... 165
Sistema stop-start ...................165
Parcheggio .............................. 167
Gas di scarico ............................ 168
Filtro antiparticolato .................169
Convertitore catalitico ..............170
AdBlue ..................................... 170
Cambio automatico ....................173
Display del cambio ..................173
Leva del cambio ......................174
Modalità manuale ....................175Programmi di marcia
elettronici ................................ 175
Guasto ..................................... 176
Interruzione alimentazione elettrica ................................... 176
Cambio manuale ........................177
Freni ........................................... 178
Sistema di antibloccaggio ........178
Freno di stazionamento ...........178
Assistenza alla frenata ............180
Assistenza per le partenze in salita ....................................... 180
Sistemi di controllo della guida ..181
Sistema di controllo della trazione ................................... 181
Controllo elettronico della stabilità ................................... 182
Sistema di guida interattiva (IDS) ....................................... 183
Sistemi di assistenza al condu‐
cente .......................................... 185
Controllo automatico della velocità di crociera .................. 185
Limitatore di velocità ................187
Cruise control adattivo .............188
Allarme collisione anteriore .....195
Indicazione distanza anteriore . 198
Frenata di emergenza attiva ....199Sistema di ausilio al
parcheggio ............................. 201
Allarme angolo morto laterale . 204
Videocamera posteriore ..........205
Dispositivo di assistenza segnaletica stradale ...............207
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 211
Carburante ................................. 212
Carburante per motori a benzina ................................... 212
Carburante per motori diesel ...213
Carburante per il funzionamento a metano ................................ 213
Carburante per funzionamento a gas liquido .............................. 214
Rifornimento ............................ 216
Consumo di carburante - Emissioni di CO 2
................... 222
Gancio rimorchio ........................223
Informazioni generali ...............223
Consigli per la guida e per il traino ...................................... 223
Traino di un rimorchio ..............223
Dispositivi di traino ..................224
Controllo della stabilità per il traino ...................................... 227

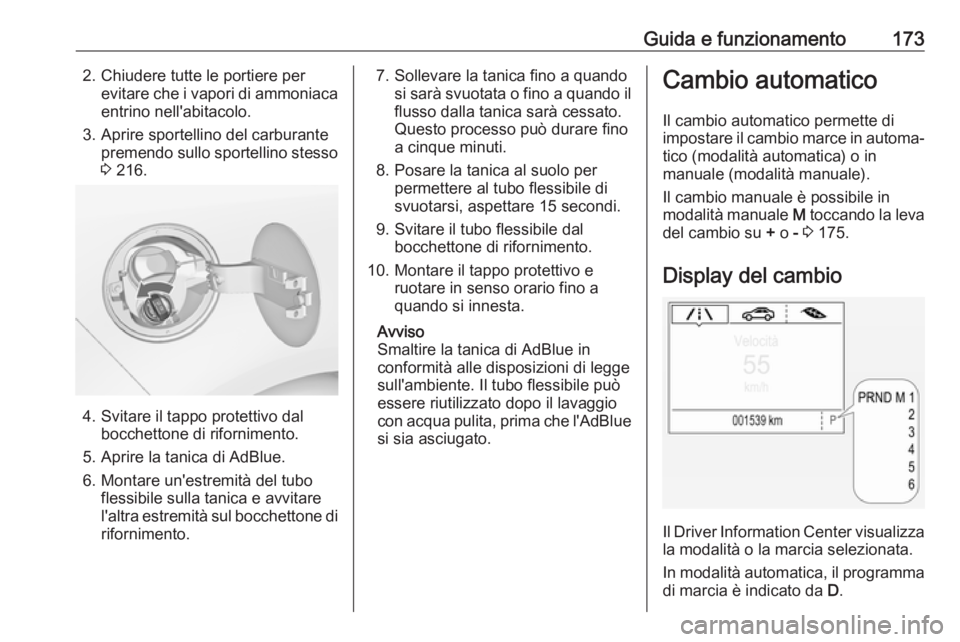

Guida e funzionamento1732. Chiudere tutte le portiere perevitare che i vapori di ammoniacaentrino nell'abitacolo.
3. Aprire sportellino del carburante premendo sullo sportellino stesso
3 216.
4. Svitare il tappo protettivo dal
bocchettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.
7. Sollevare la tanica fino a quando si sarà svuotata o fino a quando il
flusso dalla tanica sarà cessato.
Questo processo può durare fino
a cinque minuti.
8. Posare la tanica al suolo per permettere al tubo flessibile di
svuotarsi, aspettare 15 secondi.
9. Svitare il tubo flessibile dal bocchettone di rifornimento.
10. Montare il tappo protettivo e ruotare in senso orario fino a
quando si innesta.
Avviso
Smaltire la tanica di AdBlue in
conformità alle disposizioni di legge
sull'ambiente. Il tubo flessibile può
essere riutilizzato dopo il lavaggio
con acqua pulita, prima che l'AdBlue
si sia asciugato.Cambio automatico
Il cambio automatico permette di
impostare il cambio marce in automa‐ tico (modalità automatica) o in
manuale (modalità manuale).
Il cambio manuale è possibile in
modalità manuale M toccando la leva
del cambio su + o - 3 175.
Display del cambio
Il Driver Information Center visualizza la modalità o la marcia selezionata.
In modalità automatica, il programma di marcia è indicato da D.

Guida e funzionamento201Sistema di ausilio alparcheggio
Sistema di ausilio al parcheggio
anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio anteriore-posteriore misura la
distanza tra il veicolo e gli ostacoli
davanti e dietro al veicolo. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono. Il
segnale per gli ostacoli anteriori è
emesso dagli altoparlanti anteriori,
per gli ostacoli posteriori mediante gli
altoparlanti posteriori.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Attivazione
Quando la retromarcia è inserita, il
sistema di ausilio al parcheggio è
operativo.
Il sistema è anche attivato automati‐ camente a velocità fino a 11 km/h.
Un LED acceso nel pulsante del
sistema di ausilio al parcheggio r
indica che il sistema è operativo.
Se r non è attivo nel ciclo di accen‐
sione, il sistema di ausilio al parcheg‐
gio anteriore è disattivato. Se la velo‐ cità del veicolo ha superato i 25 km/
ora in precedenza, il sistema di ausilio
al parcheggio resta disattivato
quando la velocità scende sotto gli 11 km/ora.
Indicazione
Il sistema avvisa il conducente con
segnali acustici di potenziali ostacoli
pericolosi dietro e davanti al veicolo.

Guida e funzionamento205zona di angolo morto, i simboli di
avvertimento B si illumineranno
come consueto sul lato interessato.
All'accensione del motore, entrambi i
display degli specchietti esterni si
accendono brevemente per indicare
che il sistema è operativo.
Il sistema può essere attivato o disat‐
tivato nel Visualizzatore Info, Perso‐
nalizzazione del veicolo 3 132.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.
Zone di rilevamento
Le zone di rilevamento iniziano sul
paraurti posteriore e si estendono di
circa tre metri verso il retro e i lati.
L'altezza della zona è compresa tra
circa mezzo metro e due metri dal suolo.
L'allarme angolo morto laterale è
concepito per ignorare oggetti fissi,
come ad es. guardrail, piloni, cordoli,
pareti e traverse. I veicoli parcheg‐
giati o i veicoli provenienti in senso
contrario non vengono rilevati.Guasto
È possibile che in alcune circostanze
l'allarme non effettui alcuna segnala‐
zione; tali possibilità aumentano in
caso di pioggia.
L'allarme angolo morto laterale non funziona se gli angoli destro e sinistro
del paraurti posteriore sono coperti
da fango, sporco, neve, ghiaccio,
fanghiglia o in caso di temporale.
Istruzioni per la pulizia 3 272.
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Centre visualizza un messag‐
gio. Cercare l'assistenza di un'officina
in caso di guasto permanente.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.

206Guida e funzionamentoFunzionamento
La telecamera è montata nella mani‐
glia del portellone posteriore.
A causa dell'altezza elevata della
videocamera, il display visualizza il
paraurti posteriore come guida per il
posizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine la
quale indica ostacoli rilevati dai
sensori posteriori del dispositivo di
assistenza al parcheggio.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.
Disattivazione La videocamera si spegne al supera‐
mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 15 secondi. La
videocamera posteriore può essere
disattivata manualmente nel menù di
personalizzazione del veicolo nel
Visualizzatore Info. Selezionare l'im‐
postazione relativa in Impostaz..
Personalizzazione del veicolo 3 132.

Guida e funzionamento207Disattivazione delle linee di guida e
dei simboli di avvertenza
R 4.0 IntelliLink da 7" : attivazione o
disattivazione delle linee guida visive
e i simboli di avvertimento possono
essere modificati mediante i tasti a
sfiori nella zona inferiore del display.
Navi 950 da 7" : attivazione o disatti‐
vazione delle linee di guida visive e i
simboli di avvertimento possono
essere modificati nel menù Imposta‐
zioni nel Visualizzatore Info. Selezio‐
nare le impostazioni rilevanti in
Impostaz. , I Veicolo .
Visualizzatore Info 3 129.
Personalizzazione del veicolo 3 132.
Guasto
I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è coperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulire
l'obiettivo, risciacquarlo con
acqua e strofinarlo con un panno
morbido.
● Il portellone posteriore non è chiuso correttamente.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento Il sistema di assistenza ai segnali
stradali rileva i segnali stradali stessi
per mezzo di una videocamera ante‐ riore e li visualizza sul Driver Informa‐ tion Center.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso

208Guida e funzionamento● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazione di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità sono visualizzate nel Driver Information Center fino al segnale di
limite di velocità successivo o fino al
rilevamento della fine del limite di
velocità o in caso di timeout del
segnale o fino ad una certa scadenza
del segnale.
Il display può visualizzare combina‐
zioni di molteplici segnali.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non riconosciuto
dal sistema.
Il sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/ora in base alle condizioni di illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Visualizzazione
Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo di assistenza segnaletica stradale nel
Driver Information Center.
Inoltre, il limite di velocità attualmente valido viene visualizzato permanen‐
temente nella riga inferiore del Driver
Information Center. In caso sia dispo‐ nibile un limita di velocità con
aggiunta, un simbolo + verrà visualiz‐
zato in quest'area.
