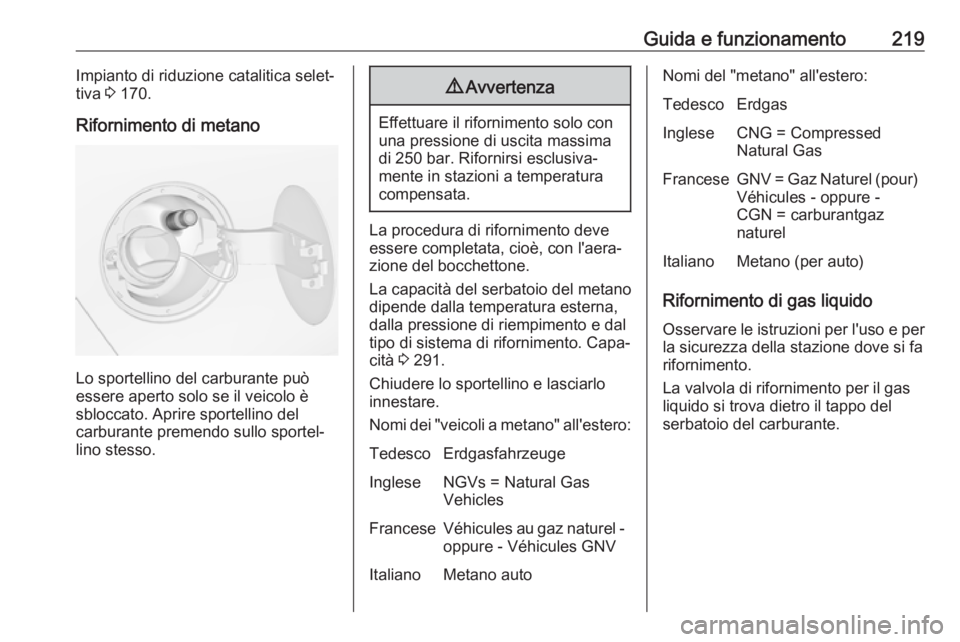

Guida e funzionamento219Impianto di riduzione catalitica selet‐
tiva 3 170.
Rifornimento di metano
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
9 Avvertenza
Effettuare il rifornimento solo con
una pressione di uscita massima
di 250 bar. Rifornirsi esclusiva‐
mente in stazioni a temperatura
compensata.
La procedura di rifornimento deve
essere completata, cioè, con l'aera‐
zione del bocchettone.
La capacità del serbatoio del metano
dipende dalla temperatura esterna, dalla pressione di riempimento e dal
tipo di sistema di rifornimento. Capa‐
cità 3 291.
Chiudere lo sportellino e lasciarlo
innestare.
Nomi dei "veicoli a metano" all'estero:
TedescoErdgasfahrzeugeIngleseNGVs = Natural Gas
VehiclesFranceseVéhicules au gaz naturel - oppure - Véhicules GNVItalianoMetano autoNomi del "metano" all'estero:TedescoErdgasIngleseCNG = Compressed
Natural GasFranceseGNV = Gaz Naturel (pour) Véhicules - oppure -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Rifornimento di gas liquido
Osservare le istruzioni per l'uso e per la sicurezza della stazione dove si fa
rifornimento.
La valvola di rifornimento per il gas
liquido si trova dietro il tappo del
serbatoio del carburante.

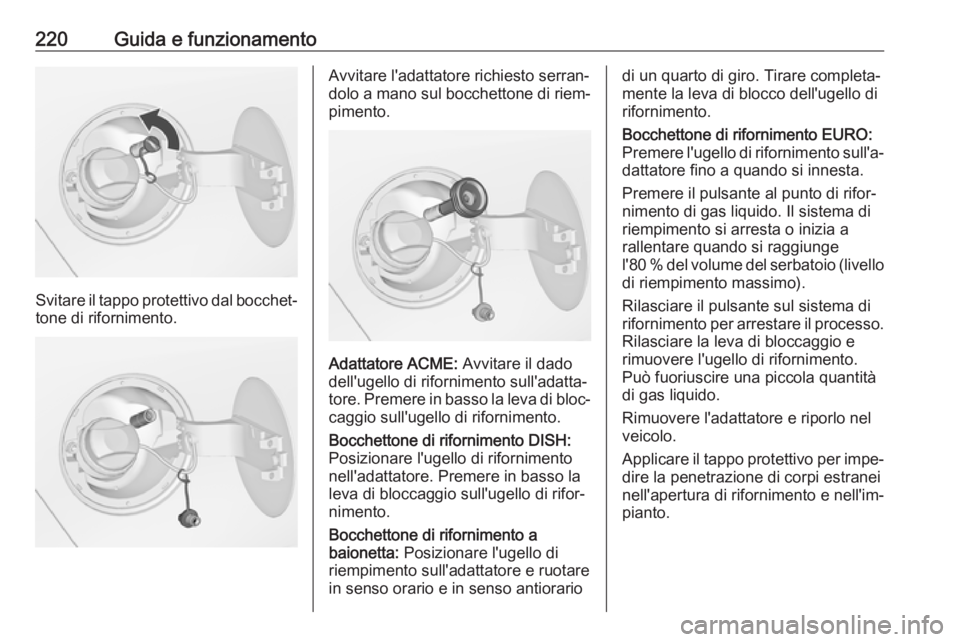

220Guida e funzionamento
Svitare il tappo protettivo dal bocchet‐tone di rifornimento.
Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dado
dell'ugello di rifornimento sull'adatta‐ tore. Premere in basso la leva di bloc‐ caggio sull'ugello di rifornimento.
Bocchettone di rifornimento DISH:
Posizionare l'ugello di rifornimento nell'adattatore. Premere in basso la
leva di bloccaggio sull'ugello di rifor‐
nimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di
riempimento sull'adattatore e ruotare
in senso orario e in senso antiorario
di un quarto di giro. Tirare completa‐
mente la leva di blocco dell'ugello di
rifornimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di rifornimento sull'a‐
dattatore fino a quando si innesta.
Premere il pulsante al punto di rifor‐
nimento di gas liquido. Il sistema di
riempimento si arresta o inizia a
rallentare quando si raggiunge
l'80 % del volume del serbatoio (livello di riempimento massimo).
Rilasciare il pulsante sul sistema di
rifornimento per arrestare il processo. Rilasciare la leva di bloccaggio e
rimuovere l'ugello di rifornimento.
Può fuoriuscire una piccola quantità
di gas liquido.
Rimuovere l'adattatore e riporlo nel
veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.

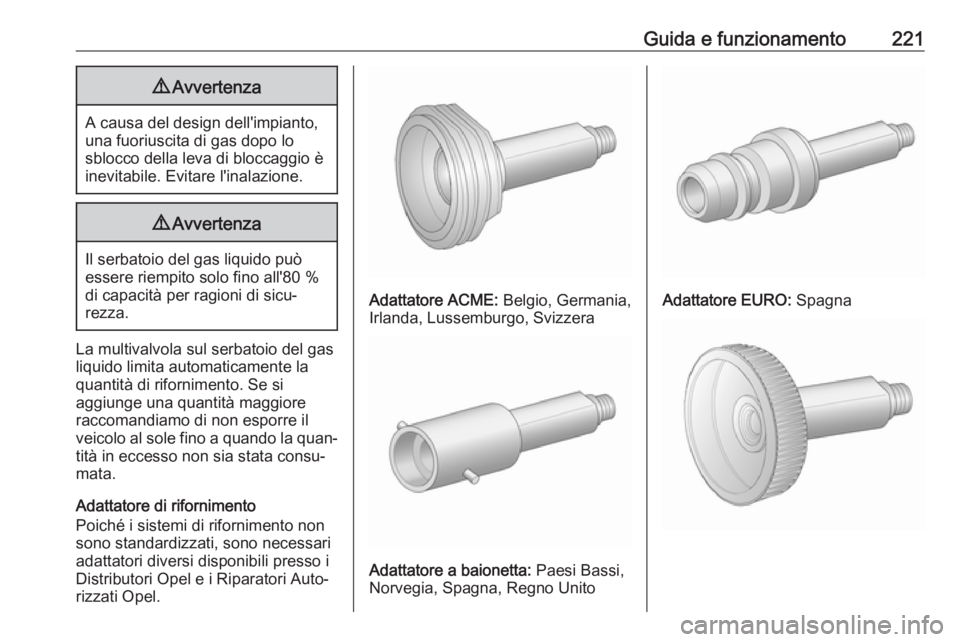

Guida e funzionamento2219Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può
essere riempito solo fino all'80 %
di capacità per ragioni di sicu‐
rezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si
aggiunge una quantità maggiore
raccomandiamo di non esporre il
veicolo al sole fino a quando la quan‐ tità in eccesso non sia stata consu‐
mata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna

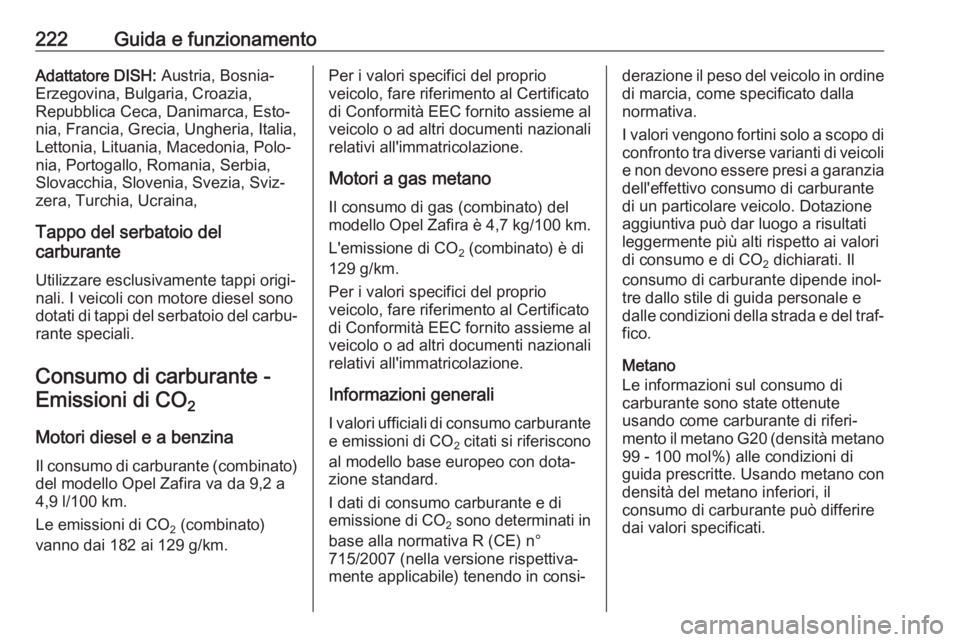

222Guida e funzionamentoAdattatore DISH: Austria, Bosnia-
Erzegovina, Bulgaria, Croazia,
Repubblica Ceca, Danimarca, Esto‐
nia, Francia, Grecia, Ungheria, Italia,
Lettonia, Lituania, Macedonia, Polo‐
nia, Portogallo, Romania, Serbia,
Slovacchia, Slovenia, Svezia, Sviz‐
zera, Turchia, Ucraina,
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del carbu‐
rante speciali.
Consumo di carburante - Emissioni di CO 2
Motori diesel e a benzina Il consumo di carburante (combinato)
del modello Opel Zafira va da 9,2 a
4,9 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 182 ai 129 g/km.Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Motori a gas metano
Il consumo di gas (combinato) del
modello Opel Zafira è 4,7 kg/100 km.
L'emissione di CO 2 (combinato) è di
129 g/km.
Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
I valori ufficiali di consumo carburante
e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.
I dati di consumo carburante e di emissione di CO
2 sono determinati in
base alla normativa R (CE) n°
715/2007 (nella versione rispettiva‐
mente applicabile) tenendo in consi‐derazione il peso del veicolo in ordine di marcia, come specificato dalla
normativa.
I valori vengono fortini solo a scopo di
confronto tra diverse varianti di veicoli
e non devono essere presi a garanzia
dell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO 2 dichiarati. Il
consumo di carburante dipende inol‐
tre dallo stile di guida personale e
dalle condizioni della strada e del traf‐
fico.
Metano
Le informazioni sul consumo di
carburante sono state ottenute
usando come carburante di riferi‐
mento il metano G20 (densità metano 99 - 100 mol%) alle condizioni di
guida prescritte. Usando metano con
densità del metano inferiori, il
consumo di carburante può differire
dai valori specificati.

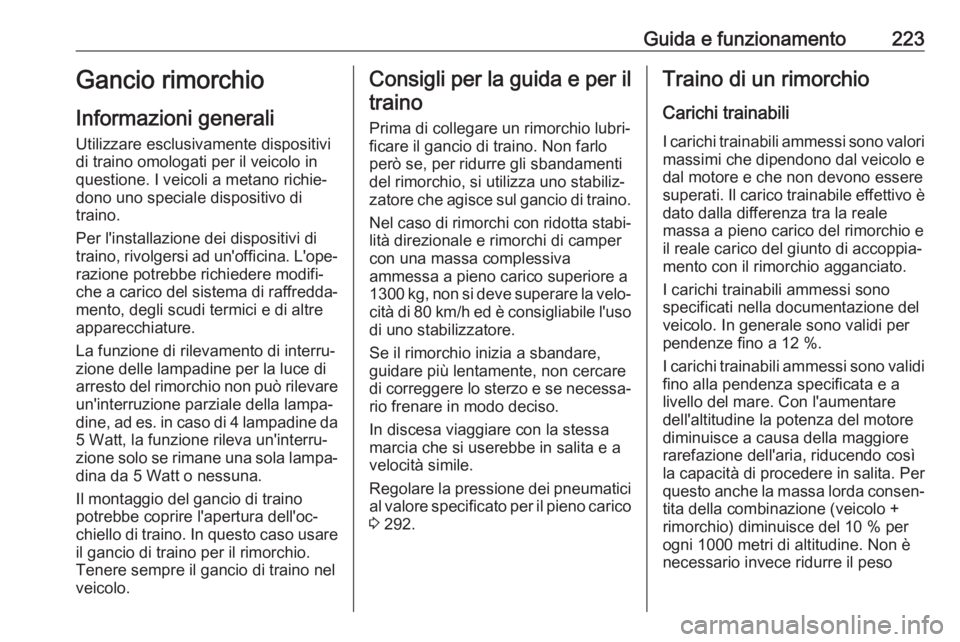

Guida e funzionamento223Gancio rimorchio
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. I veicoli a metano richie‐ dono uno speciale dispositivo di
traino.
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐ mento, degli scudi termici e di altre
apparecchiature.
La funzione di rilevamento di interru‐ zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐
dine, ad es. in caso di 4 lampadine da
5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐
dina da 5 Watt o nessuna.
Il montaggio del gancio di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In questo caso usare il gancio di traino per il rimorchio.
Tenere sempre il gancio di traino nel veicolo.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐
ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐
lità direzionale e rimorchi di camper
con una massa complessiva
ammessa a pieno carico superiore a
1300 kg, non si deve superare la velo‐
cità di 80 km/h ed è consigliabile l'uso
di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa marcia che si userebbe in salita e avelocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 292.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a 12 %.
I carichi trainabili ammessi sono validi fino alla pendenza specificata e alivello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
la capacità di procedere in salita. Per
questo anche la massa lorda consen‐
tita della combinazione (veicolo +
rimorchio) diminuisce del 10 % per
ogni 1000 metri di altitudine. Non è
necessario invece ridurre il peso

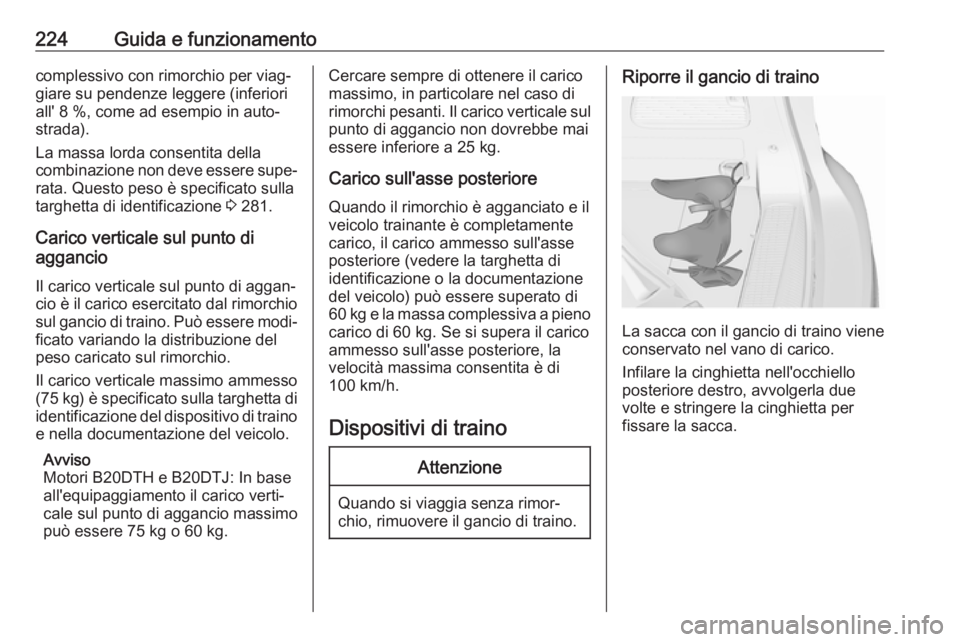

224Guida e funzionamentocomplessivo con rimorchio per viag‐
giare su pendenze leggere (inferiori
all' 8 %, come ad esempio in auto‐
strada).
La massa lorda consentita della
combinazione non deve essere supe‐ rata. Questo peso è specificato sulla
targhetta di identificazione 3 281.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Avviso
Motori B20DTH e B20DTJ: In base
all'equipaggiamento il carico verti‐
cale sul punto di aggancio massimo
può essere 75 kg o 60 kg.Cercare sempre di ottenere il carico massimo, in particolare nel caso di
rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.
Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
60 kg e la massa complessiva a pieno
carico di 60 kg. Se si supera il carico
ammesso sull'asse posteriore, la
velocità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
La sacca con il gancio di traino viene
conservato nel vano di carico.
Infilare la cinghietta nell'occhiello
posteriore destro, avvolgerla due
volte e stringere la cinghietta per
fissare la sacca.

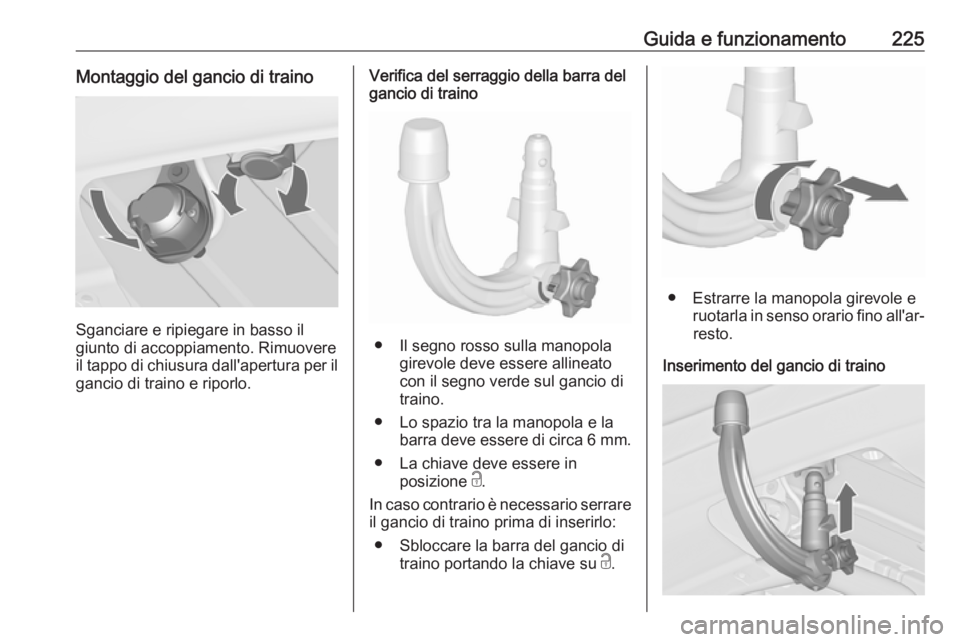

Guida e funzionamento225Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
Verifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola
girevole deve essere allineato
con il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posizione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Estrarre la manopola girevole e
ruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino

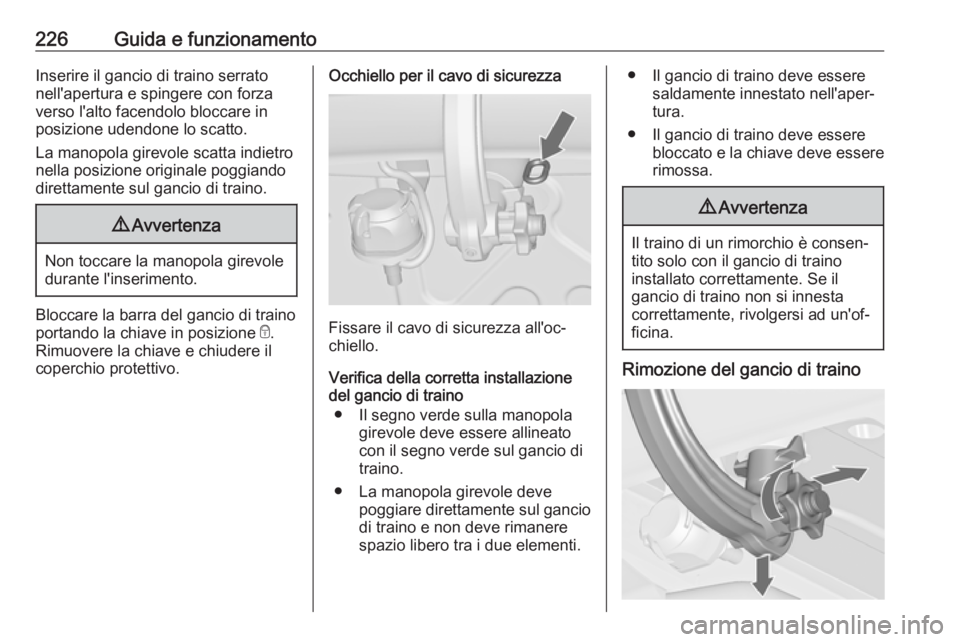

226Guida e funzionamentoInserire il gancio di traino serrato
nell'apertura e spingere con forza
verso l'alto facendolo bloccare in
posizione udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Rimuovere la chiave e chiudere il
coperchio protettivo.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola girevole deve essere allineato
con il segno verde sul gancio di
traino.
● La manopola girevole deve poggiare direttamente sul gancio
di traino e non deve rimanere
spazio libero tra i due elementi.
● Il gancio di traino deve essere saldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Rimozione del gancio di traino

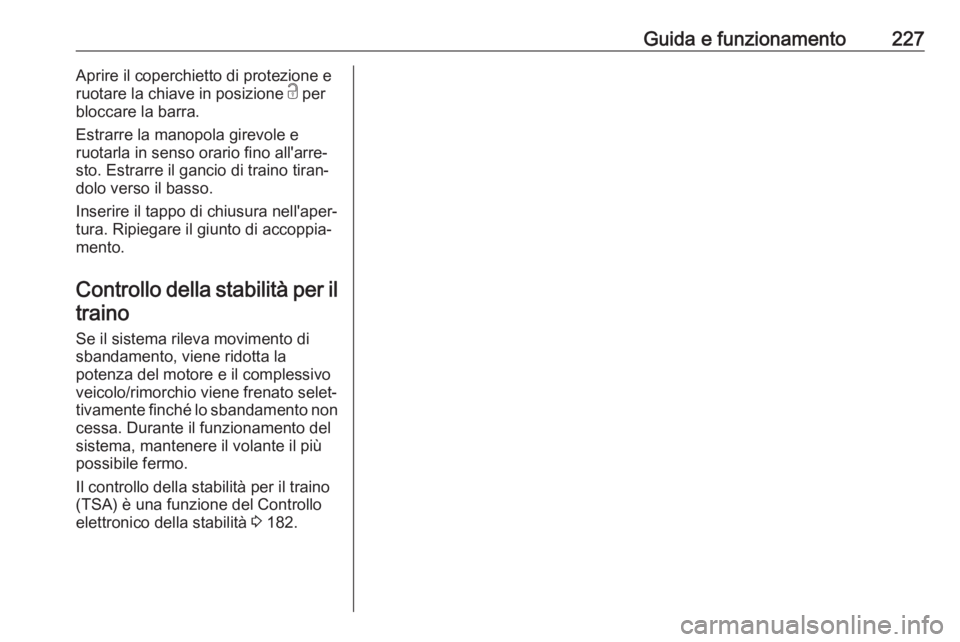

Guida e funzionamento227Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e
ruotarla in senso orario fino all'arre‐
sto. Estrarre il gancio di traino tiran‐
dolo verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐
mento.
Controllo della stabilità per il traino
Se il sistema rileva movimento di sbandamento, viene ridotta la
potenza del motore e il complessivo
veicolo/rimorchio viene frenato selet‐
tivamente finché lo sbandamento non
cessa. Durante il funzionamento del
sistema, mantenere il volante il più
possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Controllo
elettronico della stabilità 3 182.

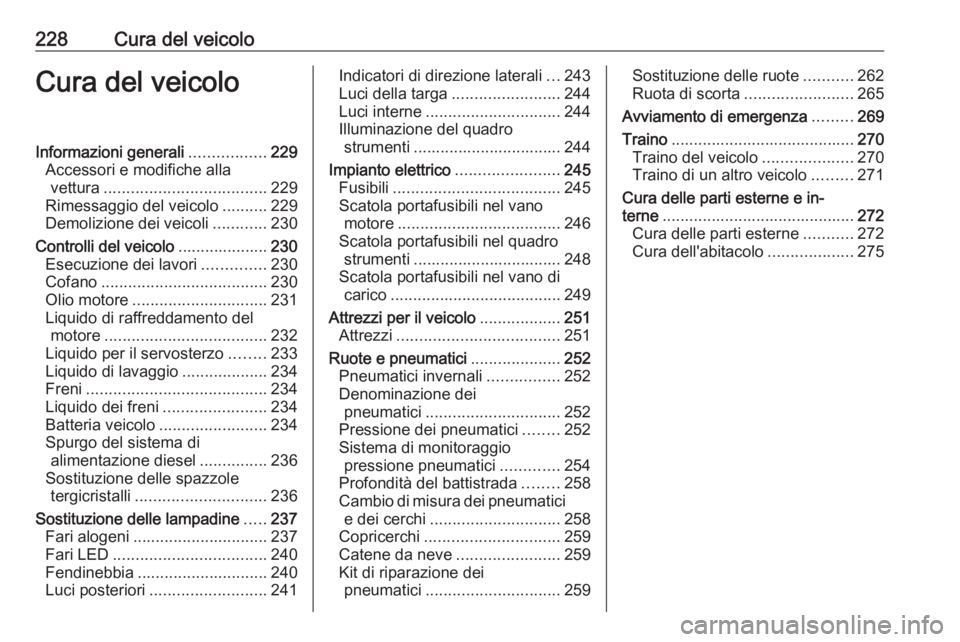

228Cura del veicoloCura del veicoloInformazioni generali.................229
Accessori e modifiche alla vettura .................................... 229
Rimessaggio del veicolo ..........229
Demolizione dei veicoli ............230
Controlli del veicolo ....................230
Esecuzione dei lavori ..............230
Cofano ..................................... 230
Olio motore .............................. 231
Liquido di raffreddamento del motore .................................... 232
Liquido per il servosterzo ........233
Liquido di lavaggio ...................234
Freni ........................................ 234
Liquido dei freni .......................234
Batteria veicolo ........................234
Spurgo del sistema di alimentazione diesel ...............236
Sostituzione delle spazzole tergicristalli ............................. 236
Sostituzione delle lampadine .....237
Fari alogeni .............................. 237
Fari LED .................................. 240
Fendinebbia ............................. 240
Luci posteriori .......................... 241Indicatori di direzione laterali ...243
Luci della targa ........................ 244
Luci interne .............................. 244
Illuminazione del quadro strumenti ................................. 244
Impianto elettrico .......................245
Fusibili ..................................... 245
Scatola portafusibili nel vano motore .................................... 246
Scatola portafusibili nel quadro strumenti ................................. 248
Scatola portafusibili nel vano di carico ...................................... 249
Attrezzi per il veicolo ..................251
Attrezzi .................................... 251
Ruote e pneumatici ....................252
Pneumatici invernali ................252
Denominazione dei pneumatici .............................. 252
Pressione dei pneumatici ........252
Sistema di monitoraggio pressione pneumatici .............254
Profondità del battistrada ........258
Cambio di misura dei pneumatici e dei cerchi ............................. 258
Copricerchi .............................. 259
Catene da neve .......................259
Kit di riparazione dei pneumatici .............................. 259Sostituzione delle ruote ...........262
Ruota di scorta ........................ 265
Avviamento di emergenza .........269
Traino ......................................... 270
Traino del veicolo ....................270
Traino di un altro veicolo .........271
Cura delle parti esterne e in‐
terne ........................................... 272
Cura delle parti esterne ...........272
Cura dell'abitacolo ...................275
