Ilmastointi145● Aseta puhallin suurimmallenopeudelle.
● Avaa kaikki suulakkeet.
Ikkunoiden kuivaus ja sulatus V
●
Paina V: puhallin kytkeytyy
automaattisesti suuremmalle
nopeudelle, ilma suunnataan
tuulilasille.
● Aseta lämpötila korkeimmilleen. ● Kytke takalasin lämmitin Ü
toimintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V
painetaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin
käydessä, Autostop-toiminto on
estettynä, kunnes painiketta l
painetaan uudelleen tai puhallin
sammutetaan.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐ rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 156.
Elektroninen ilmastointiau‐ tomatiikka
Kaksivyöhykkeinen ilmastointi
mahdollistaa eri lämpötilasäädöt
kuljettajan ja etumatkustajan puolella.Automaattisessa tilassa lämpötilaa,
puhaltimen nopeutta ja ilmansuun‐
tausta säädetään automaattisesti.
Säätimet seuraaville:
● lämpötila kuljettajan puolella
● ilmansuuntaus
● puhaltimen nopeus
● lämpötila etumatkustajan puolella
n:jäähdytysAUTO:automaattitoiminta4:käsivalintainen ilman sisä‐
kiertoV:kuivaus ja sulatus

Ilmastointi147
Jos minimilämpötila Lo on asetettu,
ilmastointijärjestelmä toimii suurim‐
malla jäähdytysteholla, jos jäähdytys
n kytketään päälle.
Jos enimmäislämpötila Hi asetetaan,
ilmastointilaite käy suurimmalla
lämmitysteholla.
Huomautus
Jos n on käytössä, ohjaamoon
asetetun lämpötilan alentaminen voi aiheuttaa moottorin käynnistymisenAutostop-tilasta tai estää Autostop-
toiminnon.
Stop-start-järjestelmä 3 156.
Ikkunoiden kuivaus ja sulatus V
● Paina V. Painikkeen LED syttyy
ilmaisemaan käyttöönoton.
● Lämpötila ja ilman suuntaus säätyvät automaattisesti ja
puhallin toimii suurella nopeu‐
della.
● Kytke takalasin lämmitin Ü
toimintaan.
● Edelliseen tilaan palaaminen: paina V. Automaattitilaan
palaaminen: paina AUTO.
Takalasin automaattisen lämmityk‐ sen asetusta voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 125.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V
painetaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin
käydessä, Autostop-toiminto on
estettynä, kunnes painiketta l
painetaan uudelleen tai puhallin
sammutetaan.Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐ rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 156.
Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan
muuttaa käyttämällä painikkeita ja
kiertosäätimiä seuraavasti. Asetuk‐
sen muuttaminen poistaa automaatti‐
tilan käytöstä.

148IlmastointiPuhaltimen nopeus Z
Vähennä puhaltimen nopeutta paina‐
malla alapainiketta ja suurenna sitä
painamalla yläpainiketta. Puhaltimen
nopeus osoitetaan näytössä olevien
lohkojen määrällä.
Alemman painikkeen pitkä painallus: puhallin ja jäähdytys kytkeytyvät pois
päältä.
Ylemmän painikkeen pitkä painallus:
puhallin toimii enimmäisnopeudella.
Palaaminen automaattitoimintaan:
Paina AUTO.
Ilman suuntaus l, M , K
Paina asianmukaista painiketta halu‐ ttua säätöä varten. Painikkeen LED
syttyy ilmaisemaan käyttöönoton.l:tuulilasiin ja etusivuikkunoihin
(ilmastointi aktivoituu taustalla
ikkunoiden pitämiseksi kuivina)M:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan ja tuulilasille
Kaikki yhdistelmät ovat mahdollisia.
Paluu automaattiseen ilman suun‐
taukseen: paina AUTO.
Jäähdytys n
Paina n kytkeäksesi jäähdytyksen
päälle. Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla. Jäähdy‐
tys on toiminnassa vain moottorin
käydessä ja ilmastointilaitteen puhal‐
timen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n uudelleen.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Kun viilennystä tai kuivausta ei
tarvita, säästä polttoainetta poista‐ malla ilmastointi käytöstä. Kun jääh‐
dytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei
pyydä käynnistämään moottoria
uudestaan Autostop-toiminnon
aikana. Poikkeus: jos huurteenpois‐
tojärjestelmä on aktivoitu ja ulkoläm‐
pötila on yli 0 °C. Stop-start-järjes‐
telmä 3 156.
Näytössä näkyy ACON jäähdytyksen
ollessa toiminnassa tai ACOFF jääh‐
dytyksen ollessa poissa päältä.
Jäähdytyksen päälle- tai poiskytken‐
tää moottorin sammutuksen jälkeen
voidaan muuttaa infonäytön Asetuk‐
set-valikossa. Auton räätälöinti
3 125.
Ilman sisäkiertotila 4
Käynnistä sisäkiertotila painamalla
4 . Painikkeen LED syttyy ilmaise‐
maan käyttöönoton.

152Ajaminen ja käyttöAjaminen ja käyttöAjo-ohjeita.................................. 153
Auton hallinta ........................... 153
Ohjaus ..................................... 153
Käynnistys ja käyttö ...................153
Uuden auton totutuskäyttö ......153
Virtalukon asennot ...................153
Viivästetty virran katkaisu ........154
Moottorin käynnistäminen .......154
Polttoaineensyötön katkaisu moottorijarrutuksessa .............155
Stop-Start-järjestelmä ..............156
Pysäköinti ................................ 158
Moottorin pakokaasu .................159
Dieselmoottorin hiukkassuodatin .....................159
Katalysaattori ........................... 160
AdBlue ..................................... 161
Automaattivaihteisto ..................164
Vaihteistonäyttö .......................164
Valintavipu ............................... 164
Manuaalinen tila ......................165
Elektroniset ajo-ohjelmat .........166
Vika ......................................... 166
Virransyötön keskeyttäminen ..166
Käsivaihteisto ............................. 167Jarrut.......................................... 168
Lukkiutumaton jarrujärjestelmä .......................168
Seisontajarru ........................... 169
Jarrutusapu ............................. 170
Mäkilähtöapu ........................... 171
Alustanohjausjärjestelmät ..........171
Luistonestojärjestelmä .............171
Elektroninen ajonvakautusjär‐ jestelmä .................................. 172
Interaktiivinen ajojärjestelmä ...173
Kuljettajan apujärjestelmät ........175
Vakionopeussäädin .................175
Nopeusrajoitin ......................... 176
Mukautuva vakionopeussäädin ................178
Etutörmäyksen varoitus ...........184
Etäisyyden osoitus edessä olevaan kohteeseen ...............188
Aktiivinen hätäjarrutus .............188
Pysäköintitutka ........................ 190
Kuolleen kulman varoitus ........193
Takakamera ............................ 194
Liikennemerkkien tunnistus .....196
Kaistavahti ............................... 200
Polttoaine ................................... 201
Bensiinimoottorien polttoaine ..201
Dieselmoottorien polttoaine .....201
Polttoaine maakaasukäytössä . 201Polttoaine nestekaasukäytössä ...............202
Tankkaaminen ......................... 204
Polttoaineenkulutus – CO 2-
päästöt ................................... 209
Perävaunun vetokoukku ............210
Yleisiä tietoja ........................... 210
Ajo-ominaisuudet ja perävaunun veto-ohjeita .........210
Perävaunun vetäminen ...........211
Hinauslaitteisto ........................ 211
Perävaunun vakautusjärjestelmä ................ 214

Ajaminen ja käyttö153Ajo-ohjeita
Auton hallinta Älä pysäytä moottoria ajon aikana
Monet järjestelmät eivät toimi tässä tilanteessa (esimerkiksi jarrutehostin,
ohjaustehostin). Tällä tavalla ajami‐
nen vaarantaa itsesi ja muut. Kaikki
järjestelmät toimivat Autostop-toimin‐
non aikana.
Stop-start-järjestelmä 3 156.
Nopea joutokäynti
Jos auton akun tila edellyttää akun lataamista, laturin tehoa on nostet‐
tava. Tämä saavutetaan nopealla
joutokäynnillä, joka saattaa aiheuttaa ääntä.
Kuljettajan tietokeskukseen tulee
viesti.
Polkimet
Täyden polkimen liikkeen varmista‐
miseksi polkimien alle ei saa sijoittaa
mattoa.Käytä vain kunnolla sopivia ja kuljet‐
tajan puolella kiinnikkeillä kiinnitettyjä lattiamattoja.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐
män toimintavian takia, autoa
voidaan ohjata, mutta siihen voidaan
tarvita enemmän voimaa.
Merkkivalo c 3 114.Käynnistys ja käyttö
Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia
ensimmäisten ajomatkojen aikana.
Ensimmäisen ajon aikana pakoput‐
kistossa voi syntyä savua vahan ja
öljyn höyrystyessä. Ensimmäisen
ajon jälkeen auton on annettava
seistä ulkoilmassa jonkin aikaa.
Höyryjen hengittämistä on vältettävä.
Totutuskäytön aikana polttoaineen ja
moottoriöljyn kulutus voi olla kohon‐
nut ja dieselhiukkassuodattimen
puhdistus voi tapahtua useammin.
Autostop-toiminto voi olla estettynä auton akun latauksen varmistami‐
seksi.
Dieselhiukkassuodatin 3 159.
Virtalukon asennot
Käännä avainta:

156Ajaminen ja käyttöStop-Start-järjestelmä
Stop-start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen
salliessa se sammuttaa moottorin
heti, kun nopeus laskee tai auto
pysähtyy, esim. liikennevalojen tai
ruuhkan takia. Se käynnistää mootto‐
rin automaattisesti heti kun kytkintä
painetaan. Auton akun anturi varmis‐
taa, että Autostop toimii vain, jos
auton akun varaus on riittävä uudel‐
leen käynnistystä varten.
Päällekytkentä
Stop-start-järjestelmä on käytettä‐
vissä heti, kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.Poiskytkentä
Kytke Stop-start-järjestelmä pois
manuaalisesti painamalla eco. Pois‐
kytkennän osoituksena painikkeessa oleva LED-valo sammuu.
Autostop
Kun nopeus on alhainen tai auto on
paikallaan, ota Autostop käyttöön
seuraavasti:
● Paina kytkinpoljinta.
● Siirrä valintavipu vapaa-asen‐ toon.
● Vapauta kytkinpoljin.
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.
Äänimerkki
Kierroslukumittarin osoittimessa
näkyy Autostop, kun AUTOSTOP on
toiminnassa.
Uudelleenkäynnistyksen jälkeen
osoitetaan joutokäyntinopeus.
Autostop-toiminnon ollessa aktivoi‐ tuna lämmitys- ja jarrujärjestelmän
suorituskyky säilyy ennallaan.
Autostop-toiminnon ehdot
Stop-start-järjestelmä tarkistaa, täyt‐
tyykö jokainen seuraavista ehdoista.

Ajaminen ja käyttö157● Stop-start-järjestelmää ei olekytketty käsin pois toiminnasta.
● Konepelti on täysin suljettu.
● Kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty.
● Auton akun varaus on riittävä ja sen kunto on hyvä.
● Moottori on käyttölämmin.
● Moottorin jäähdytysnesteen lämpötila ei ole liian korkea.
● Moottorin pakokaasujen lämpö‐ tila ei ole liian korkea, esim.
moottorin voimakkaan ajokuor‐
mituksen jälkeen.
● Ulkolämpötila on yli -5 °C.
● Ilmastointijärjestelmä sallii Autostop-toiminnon.
● Jarrujen alipaine on riittävä.
● Dieselhiukkassuodattimen itse‐ puhdistustoiminto ei ole aktiivi‐nen.
● Autolla on ajettu ainakin kävely‐ vauhtia edellisen Autostopin
jälkeen.
Muussa tapauksessa Autostop-
toiminto estetään.Tietyt ilmastointijärjestelmän asetuk‐
set voivat estää Autostop-toiminnon.
Katso lisätietoja ilmastointia koske‐
vasta luvusta 3 145.
Välittömästi moottoritiellä ajon
jälkeen Autostop-toiminto voi olla
estettynä.
Uuden auton totutuskäyttö 3 153.
Auton akun purkautumisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-start-järjestelmään on kehitetty
useita akun purkautumista estäviä
ominaisuuksia.
Virtaa säästävät toimenpiteet
Autostop-toiminnon aikana monet
sähkölaitteet kuten sähkötoiminen
lisälämmitin tai takalasin lämmitin
poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjes‐
telmän puhaltimen nopeutta vähen‐
netään virran säästämiseksi.
Moottorin käynnistys uudelleen
kuljettajan toimesta
Paina kytkinpoljinta käynnistääksesi
moottorin uudelleen.Kun moottori käynnistetään uudel‐
leen, kuljettajan tietokeskuksen
merkkivalo D sammuu.
Jos valintavipu siirretään pois vapaa-
asennosta ennen kuin kytkinpoljinta
painetaan, merkkivalo - syttyy tai
näkyy viestinä kuljettajan tietokes‐
kuksessa.
Merkkivalo - 3 112.
Moottorin käynnistys uudelleen
Stop-start-järjestelmän toimesta
Valintavivun täytyy olla vapaalla, jotta
automaattinen uudelleen käynnistys
voi tapahtua.
Jos jokin seuraavista tilanteista esiin‐ tyy Autostop-toiminnon aikana, Stop-
start-järjestelmä käynnistää mootto‐
rin automaattisesti uudelleen.
● Stop-start-järjestelmä kytketään käsin pois toiminnasta.
● Konepelti avataan.
● Kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi
avataan.
● Moottorin lämpötila on liian alhai‐
nen.

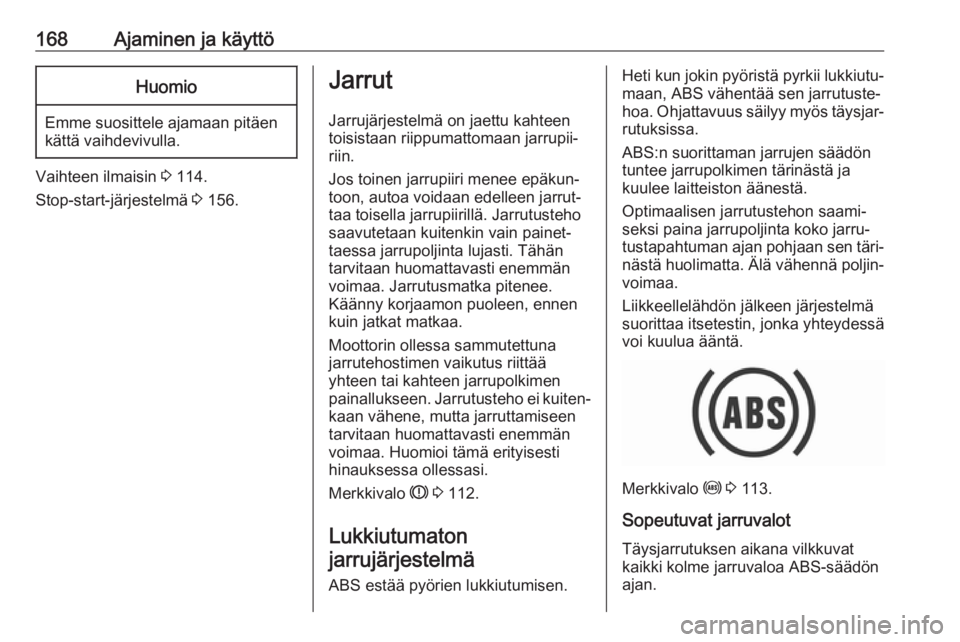

168Ajaminen ja käyttöHuomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Vaihteen ilmaisin 3 114.
Stop-start-järjestelmä 3 156.
Jarrut
Jarrujärjestelmä on jaettu kahteen
toisistaan riippumattomaan jarrupii‐
riin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän
tarvitaan huomattavasti enemmän
voimaa. Jarrutusmatka pitenee.
Käänny korjaamon puoleen, ennen
kuin jatkat matkaa.
Moottorin ollessa sammutettuna
jarrutehostimen vaikutus riittää
yhteen tai kahteen jarrupolkimen
painallukseen. Jarrutusteho ei kuiten‐
kaan vähene, mutta jarruttamiseen
tarvitaan huomattavasti enemmän
voimaa. Huomioi tämä erityisesti
hinauksessa ollessasi.
Merkkivalo R 3 112.
Lukkiutumaton jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja
kuulee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen täri‐
nästä huolimatta. Älä vähennä poljin‐ voimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 113.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.

222Auton hoitoAkun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Auton akun purkautumisen esto
3 142.
Akun irrottaminen
Jos auton akku täytyy kytkeä irti
(esimerkiksi huoltoa varten), hälytys‐
sireeni tulee kytkeä pois päältä
seuraavasti: kytke sytytysvirta päälle
ja sitten pois ja kytke sen jälkeen
auton akku irti 15 sekunnin sisällä.
Auton akun vaihto Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.Käytä vain sellaisia auton akkuja,
joiden yläpuolelle voidaan asentaa
sulakerasia.
Autoissa, joiden akku on AGM
(Absorptive Glass mat, imeytetty lasi‐
kuitumatto), on varmistettava että
akkua vaihdettaessa se vaihdetaan
toiseen AGM-akkuun.
AGM-akku voidaan tunnistaa akussa
olevasta tarrasta. Suosittelemme
alkuperäisen Opel-akun käyttöä.
Huomautus
Jos käytetään alkuperäisestä Opel-
akusta poikkeavaa AGM-akkua,
suorituskyky voi huonontua.
Suosittelemme, että vaihdatat auton
akun korjaamolla.
Stop-start-järjestelmä 3 156.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 253.

234Auton hoitoNroVirtapiiri16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takasähkökeskus22Vasen kaukovalo (halogeeni)23–24Oikea ajovalo (LED)25Vasen ajovalo (LED)26Etusumuvalot27Dieselpolttoaineen lämmitin28Stop-start-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny33Kääntyvät ajovalot/valoautoma‐ tiikkaNroVirtapiiri34Pakokaasujen kierrätys35Ulkopeili/sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskusohjausyksikkö40Tuulilasin pesin/takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö/
kääntyvät ajovalot51Ilmaläppä52Lisälämmitin/dieselmoottoriNroVirtapiiri53Vaihteiston ohjausyksikkö/
moottorin ohjausyksikkö54Alipainepumppu/mittaristo/
lämmitys, tuuletus/ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriöitä.
Kojelaudan sulakerasia
