Sedadlá, zádržné prvky59MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
Okrem výstrahy vyžadovanej
ECE R94.02, z bezpečnostných
dôvodov sa detský záchytný systém
smerujúci dopredu smie používať len
podľa pokynov a obmedzení
uvedených v tabuľke 3 65.9 Nebezpečenstvo
Nepoužívajte detský záchytný
systém na sedadle spolujazdca s aktívnym predným airbagom.
Štítok airbagov je umiestnený na
oboch stranách slnečnej clony
predného spolujazdca.
Deaktivácia airbagov 3 60.

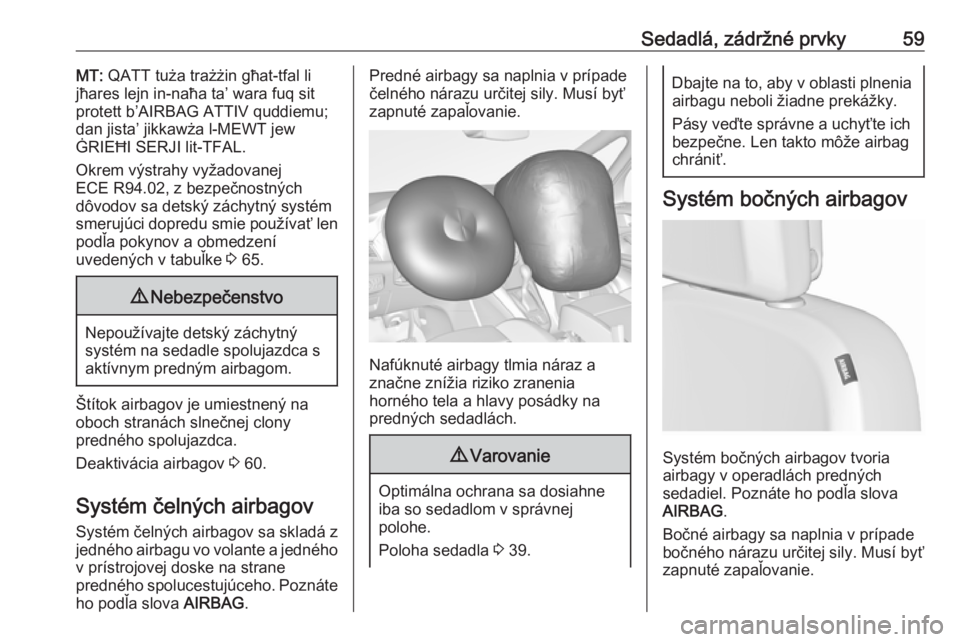

Systém čelných airbagov Systém čelných airbagov sa skladá z
jedného airbagu vo volante a jedného
v prístrojovej doske na strane
predného spolucestujúceho. Poznáte ho podľa slova AIRBAG.
Predné airbagy sa naplnia v prípade
čelného nárazu určitej sily. Musí byť
zapnuté zapaľovanie.
Nafúknuté airbagy tlmia náraz a
značne znížia riziko zranenia
horného tela a hlavy posádky na
predných sedadlách.
9 Varovanie
Optimálna ochrana sa dosiahne
iba so sedadlom v správnej
polohe.
Poloha sedadla 3 39.
Dbajte na to, aby v oblasti plnenia
airbagu neboli žiadne prekážky.
Pásy veďte správne a uchyťte ich
bezpečne. Len takto môže airbag
chrániť.
Systém bočných airbagov
Systém bočných airbagov tvoria
airbagy v operadlách predných
sedadiel. Poznáte ho podľa slova
AIRBAG .
Bočné airbagy sa naplnia v prípade
bočného nárazu určitej sily. Musí byť
zapnuté zapaľovanie.

60Sedadlá, zádržné prvky
Nafúknuté airbagy tlmia náraz a
značne znížia riziko zranenia hornej
časti tela a panvy pri bočnom náraze.
9 Varovanie
Dbajte na to, aby v oblasti plnenia
airbagu neboli žiadne prekážky.
Poznámky
Používajte iba ochranné poťahy
sedadiel, ktoré boli schválené pre
vozidlo. Dbajte na to, aby ste airbagy
nezakryli.
Systém hlavových airbagov
Systém hlavových airbagov sa skladá z airbagu v ráme strechy na každej
strane. Poznáte ho podľa slova
AIRBAG na strešných stĺpikoch.
Hlavové airbagy sa naplnia v prípade
bočného nárazu určitej sily. Musí byť
zapnuté zapaľovanie.
Nafúknuté airbagy tlmia náraz a
značne znížia riziko zranenia hlavy pri bočnom náraze.
Systém hlavových airbagov nechráni
pasažierov sediacich na sedadlách v
treťom rade.
9 Varovanie
Dbajte na to, aby v oblasti plnenia
airbagu neboli žiadne prekážky.
Háčiky na držadlách v strešnom
ráme sú vhodné iba pre zavesenie
ľahkých častí odevu bez vešiakov.
V týchto kusoch odevu
neskladujte žiadne predmety.
Deaktivácia airbagov
Systém predného airbagu pre
sedadlo spolucestujúceho sa musí
deaktivovať, ak má byť na ňom
inštalovaný detský záchytný systém.
Systémy bočných a hlavových
airbagov, predpínače
bezpečnostných pásov a všetky
airbagové systémy vodiča zostanú
aktívne.

Sedadlá, zádržné prvky61

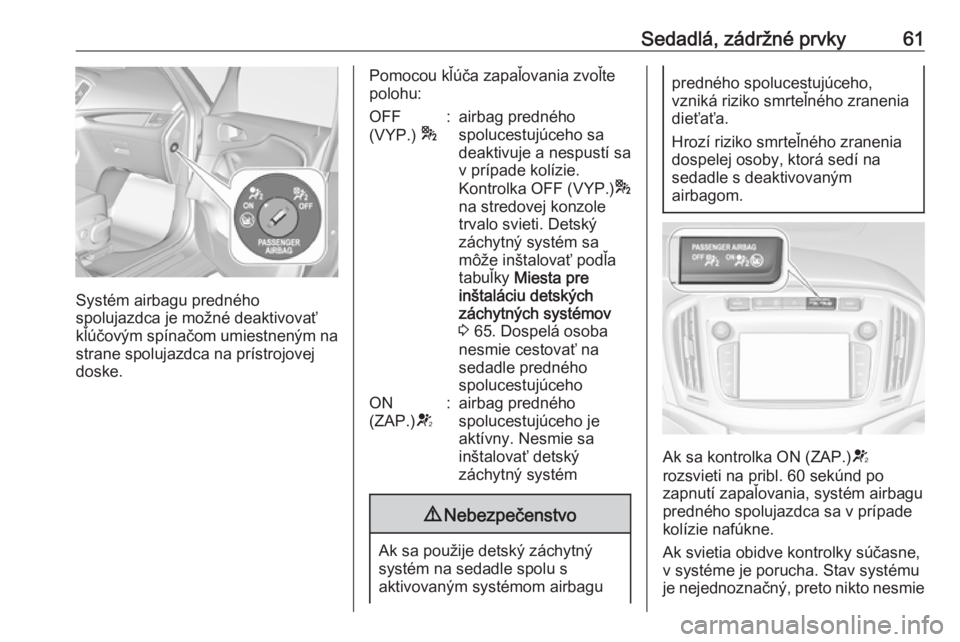

Systém airbagu predného
spolujazdca je možné deaktivovať
kľúčovým spínačom umiestneným na strane spolujazdca na prístrojovej
doske.
Pomocou kľúča zapaľovania zvoľte
polohu:OFF
(VYP.) *:airbag predného
spolucestujúceho sa
deaktivuje a nespustí sa
v prípade kolízie.
Kontrolka OFF (VYP.) *
na stredovej konzole
trvalo svieti. Detský
záchytný systém sa
môže inštalovať podľa
tabuľky Miesta pre
inštaláciu detských
záchytných systémov
3 65. Dospelá osoba
nesmie cestovať na
sedadle predného
spolucestujúcehoON
(ZAP.) V:airbag predného
spolucestujúceho je
aktívny. Nesmie sa
inštalovať detský
záchytný systém9 Nebezpečenstvo
Ak sa použije detský záchytný
systém na sedadle spolu s
aktivovaným systémom airbagu
predného spolucestujúceho,
vzniká riziko smrteľného zranenia
dieťaťa.
Hrozí riziko smrteľného zranenia dospelej osoby, ktorá sedí na
sedadle s deaktivovaným
airbagom.
Ak sa kontrolka ON (ZAP.) V
rozsvieti na pribl. 60 sekúnd po
zapnutí zapaľovania, systém airbagu
predného spolujazdca sa v prípade
kolízie nafúkne.
Ak svietia obidve kontrolky súčasne,
v systéme je porucha. Stav systému
je nejednoznačný, preto nikto nesmie

62Sedadlá, zádržné prvkycestovať na sedadle predného
spolucestujúceho. Obráťte sa
okamžite na servis.
Stav zmeňte iba vtedy, keď vozidlo stojí a zapaľovanie je vypnuté.
Stav zostáva v platnosti až do
najbližšej zmeny.
Kontrolka deaktivácie airbagov
3 115.Detské zádržné prvky
Detské záchytné systémy9 Nebezpečenstvo
Ak používate detský záchytný
systém otočený dozadu na
prednom sedadle spolujazdca,
musíte deaktivovať systém
airbagov pre predné sedadlo
spolujazdca. Toto rovnako platí
pre detské záchytné systémy
otočené dopredu, ako je to
uvedené v tabuľkách 3 65.
Deaktivácia airbagov 3 60, štítok
airbagov 3 56.
Odporúčame detský záchytný
systém, ktorý je špeciálne navrhnutý
pre toto vozidlo. Ďalšie informácie
vám poskytne miestny servis.
Pred upevnením detskej
autosedačky nastavte opierku hlavy
do polohy 3 37.
Ak sa používa detský záchytný
systém, venujte pozornosť
nasledujúcim pokynom pre
používanie a inštaláciu a taktiež
pokynom priloženým k detskému
záchytnému systému.
Vždy dodržujte miestne alebo
národné predpisy. V niektorých
krajinách je na určitých sedadlách
zakázané používať detské záchytné
systémy.
Detské záchytné systémy možno
upevniť pomocou nasledujúcich
prvkov:
● Trojbodový bezpečnostný pás
● Konzoly ISOFIX
● Popruhy Top-tether
Trojbodový bezpečnostný pás Detské záchytné systémy možno
pripevniť pomocou trojbodového
bezpečnostného pásu. V závislosti od veľkosti použitých detských
záchytných systémov je možné na
vonkajšie sedadlá v druhom rade a na
sedadlá v treťom rade upevniť najviac
dva detské záchytné systémy 3 65.

Sedadlá, zádržné prvky63Konzoly ISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
upevňovacím konzolám ISOFIX.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke ISOFIX 3 65.
Upevňovacie konzoly ISOFIX sú
označené štítkom na operadle.
Ak používate detské záchytné
systémy ISOFIX na sedadlách v
druhom rade sedadiel, odporúčame
nastaviť príslušné vonkajšie sedadlo
do tretieho zárezu od zadnej
koncovej polohy, čo sa týka sedákov.
Sedadlo na ležanie, ak je súčasťou
výbavy, musí byť v normálnej polohe
3 45.
Detský záchytný systém i-Size je
univerzálny detský záchytný systém
ISOFIX v súlade s nariadením OSN č. 129.
Všetky detské záchytné systémy
i-Size možno používať na
ľubovoľnom sedadle vo vozidle
vhodnom pre detské záchytné
systémy i-Size; tabuľka i-Size 3 65.
Okrem upevňovacích konzol ISOFIX sa musí použiť popruh Top-tether
alebo opora na nohy.
Detské sedačky i-Size a sedadlá
vozidla schválené na používanie
sedačiek i-Size sú označené
symbolom i-Size; pozrite si obrázok.

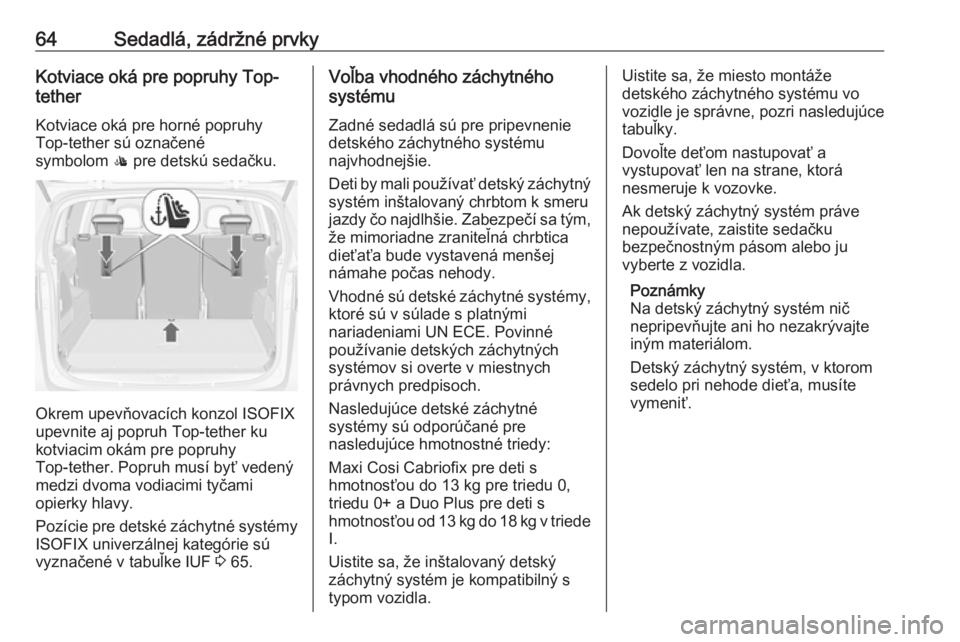

64Sedadlá, zádržné prvkyKotviace oká pre popruhy Top-
tether
Kotviace oká pre horné popruhyTop-tether sú označené
symbolom : pre detskú sedačku.
Okrem upevňovacích konzol ISOFIX
upevnite aj popruh Top-tether ku
kotviacim okám pre popruhy
Top-tether. Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF 3 65.
Voľba vhodného záchytného
systému
Zadné sedadlá sú pre pripevnenie
detského záchytného systému
najvhodnejšie.
Deti by mali používať detský záchytný
systém inštalovaný chrbtom k smeru
jazdy čo najdlhšie. Zabezpečí sa tým, že mimoriadne zraniteľná chrbtica
dieťaťa bude vystavená menšej
námahe počas nehody.
Vhodné sú detské záchytné systémy,
ktoré sú v súlade s platnými
nariadeniami UN ECE. Povinné
používanie detských záchytných
systémov si overte v miestnych
právnych predpisoch.
Nasledujúce detské záchytné
systémy sú odporúčané pre
nasledujúce hmotnostné triedy:
Maxi Cosi Cabriofix pre deti s
hmotnosťou do 13 kg pre triedu 0,
triedu 0+ a Duo Plus pre deti s
hmotnosťou od 13 kg do 18 kg v triede I.
Uistite sa, že inštalovaný detský
záchytný systém je kompatibilný s
typom vozidla.Uistite sa, že miesto montáže
detského záchytného systému vo
vozidle je správne, pozri nasledujúce
tabuľky.
Dovoľte deťom nastupovať a
vystupovať len na strane, ktorá
nesmeruje k vozovke.
Ak detský záchytný systém práve
nepoužívate, zaistite sedačku
bezpečnostným pásom alebo ju
vyberte z vozidla.
Poznámky
Na detský záchytný systém nič
nepripevňujte ani ho nezakrývajte
iným materiálom.
Detský záchytný systém, v ktorom
sedelo pri nehode dieťa, musíte
vymeniť.

Sedadlá, zádržné prvky65Miesta pre inštaláciu detských záchytných systémov
Povolené možnosti pre upevnenie detského záchytného systému trojbodovým bezpečnostným pásom
Hmotnostná trieda
Sedadlo predného spolujazdcaNa vonkajších
sedadlách v
druhom radeNa prostrednom
sedadle v druhom
radeNa sedadlách v
treťom rade
aktivovaný
airbagdeaktivovaný
airbagSkupina 0: do 10 kgXU 1,2U/L 3XU/L3Skupina 0+: do 13 kgXU1,2U/L 3XU/L 3Skupina I: 9 až 18 kgXU1,2U/L 3,4XU/L 3,4Skupina II: 15 až 25 kgXXU/L3,4XU/L 3,4Skupina III: 22 až 36 kgXXU/L3,4XU/L3,4U:všeobecne vhodná sedačka v spojení s trojbodovým bezpečnostným pásomL:vhodné pre určité detské záchytné systémy v kategóriách „špecifické vozidlo“, „obmedzené“ alebo „polouniverzálne“.
Detský záchytný systém musí byť schválený pre špecifický typ vozidla (pozrite si zoznam detských záchytných
systémov pre daný typ vozidla)X:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém1:posuňte sedadlo smerom dopredu v nevyhnutnej miere a nastavte sklon operadla sedadla do takej vertikálnej polohy,
aby bolo zaistené, že bezpečnostný pás bude prebiehať smerom dopredu od horného kotevného bodu2:posuňte výškové nastavenie sedadla smerom nahor v nevyhnutnej miere a nastavte sklon operadla sedadla do takej
vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude tesne priliehať k zámku bezpečnostného pásu3:posuňte príslušné predné sedadlo pred detským záchytným systémom smerom dopredu v nevyhnutnej miere4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujte

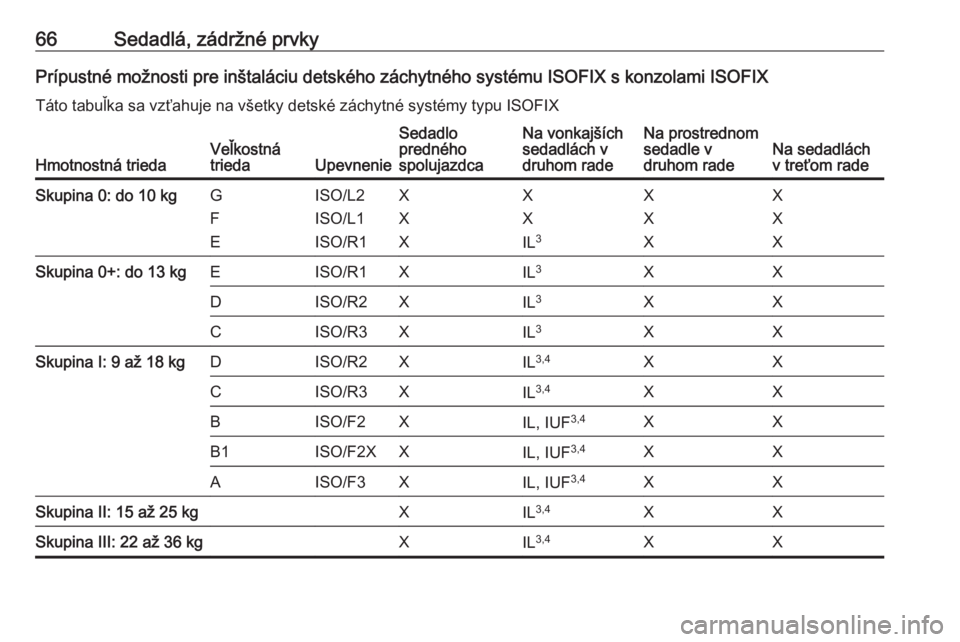

66Sedadlá, zádržné prvkyPrípustné možnosti pre inštaláciu detského záchytného systému ISOFIX s konzolami ISOFIX
Táto tabuľka sa vzťahuje na všetky detské záchytné systémy typu ISOFIX
Hmotnostná triedaVeľkostná
triedaUpevnenie
Sedadlo
predného
spolujazdcaNa vonkajších
sedadlách v
druhom radeNa prostrednom
sedadle v
druhom radeNa sedadlách
v treťom radeSkupina 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XSkupina 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXSkupina I: 9 až 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXSkupina II: 15 až 25 kgXIL3,4XXSkupina III: 22 až 36 kgXIL3,4XX

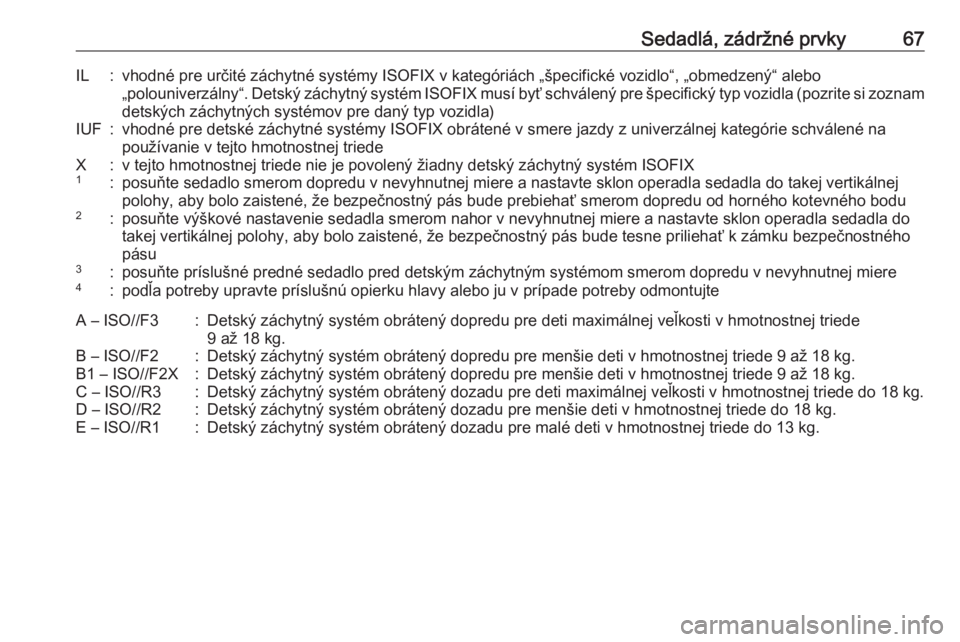

Sedadlá, zádržné prvky67IL:vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Detský záchytný systém ISOFIX musí byť schválený pre špecifický typ vozidla (pozrite si zoznam
detských záchytných systémov pre daný typ vozidla)IUF:vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na
používanie v tejto hmotnostnej triedeX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX1:posuňte sedadlo smerom dopredu v nevyhnutnej miere a nastavte sklon operadla sedadla do takej vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude prebiehať smerom dopredu od horného kotevného bodu2:posuňte výškové nastavenie sedadla smerom nahor v nevyhnutnej miere a nastavte sklon operadla sedadla dotakej vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude tesne priliehať k zámku bezpečnostného
pásu3:posuňte príslušné predné sedadlo pred detským záchytným systémom smerom dopredu v nevyhnutnej miere4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujteA – ISO//F3:Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede 9 až 18 kg.B – ISO//F2:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.B1 – ISO//F2X:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.C – ISO//R3:Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kg.D – ISO//R2:Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kg.E – ISO//R1:Detský záchytný systém obrátený dozadu pre malé deti v hmotnostnej triede do 13 kg.

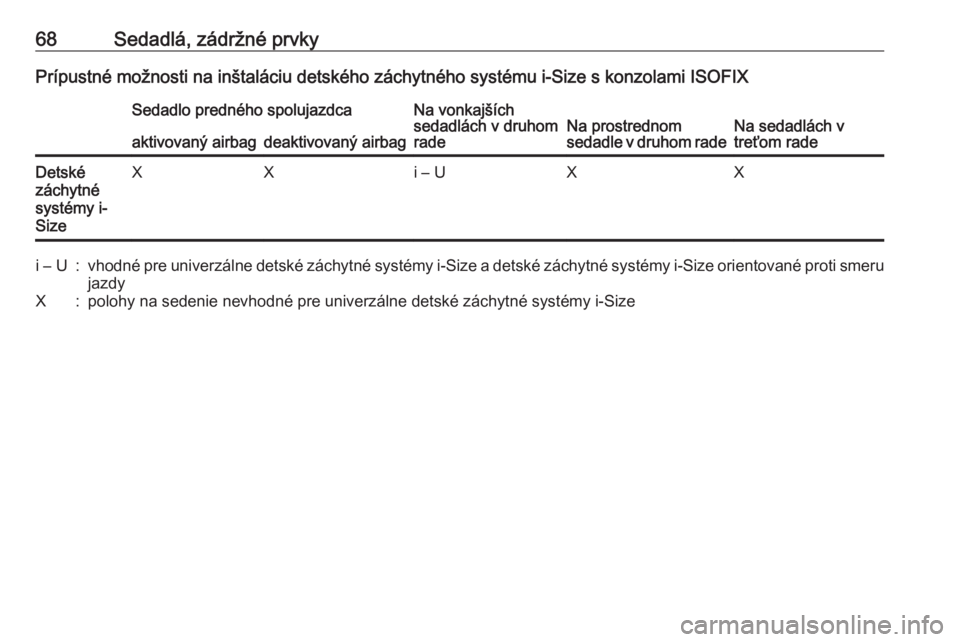

68Sedadlá, zádržné prvkyPrípustné možnosti na inštaláciu detského záchytného systému i-Size s konzolami ISOFIXSedadlo predného spolujazdcaNa vonkajších
sedadlách v druhom
radeNa prostrednom
sedadle v druhom radeNa sedadlách v
treťom radeaktivovaný airbagdeaktivovaný airbagDetské
záchytné
systémy i-
SizeXXi – UXXi – U:vhodné pre univerzálne detské záchytné systémy i-Size a detské záchytné systémy i-Size orientované proti smeru jazdyX:polohy na sedenie nevhodné pre univerzálne detské záchytné systémy i-Size
