OPEL ZAFIRA C 2017 Uporabniški priročnik

Sedeži in varnostni sistemi599Opozorilo
Na obmčju dosega delovanja
varnostnih blazin ne sme biti
nobenega predmeta.
Opomba
Uporabljajte le prekrivala sedežev,
ki so odobrena za Vaše vozilo. Pri
tem pazite, da ne prekrijete
varnostnih blazin.
Varnostne zavese
Varnostne zavese se nahajajo v
stropnem okviru na vsaki strani.
Označene so z napisom AIRBAG na
stropnem okviru.
Varnostni zavesi se sprožita v
primeru bočnega trka z določeno silo. Kontakt mora biti za to vključen.
Napihnjena varnostna meha ublažitanalet, kar bistveno zmanjša tveganost
poškodb glave pri morebitnem
bočnem trčenju na ustrezni strani.
Varnostne zavese ne ščitijo potnikov
v tretji vrsti sedežev.
9 Opozorilo
Na obmčju dosega delovanja
varnostnih blazin ne sme biti
nobenega predmeta.
Obešalne kljuke na držajih na
stropnem okviru uporabljajte zgolj za obešanje lahkih oblačil brez
obešalnikov. V žepih oblačil ne sme biti nobene stvari.
Deaktiviranje sovoznikovih
varnostnih blazin
Če nameščate otroški varnostni
sedež na sovoznikov sedež, morate
izklopiti sovoznikovo varnostno
blazino. Stranske varnostne blazine,
varnostne zavese, zategovalniki
varnostnih pasov in voznikove
varnostne blazine ostanejo aktivne.

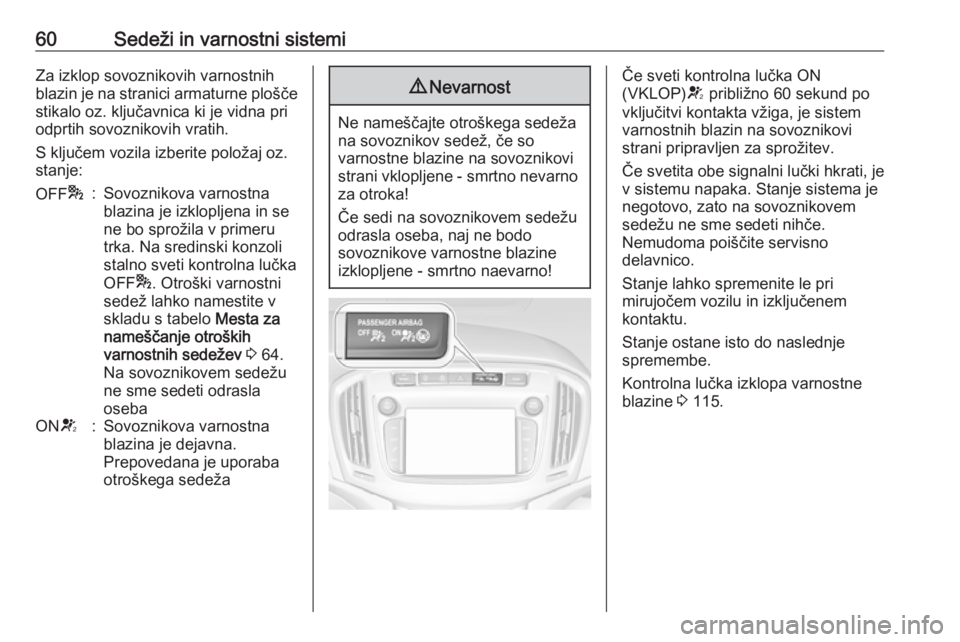

60Sedeži in varnostni sistemiZa izklop sovoznikovih varnostnihblazin je na stranici armaturne plošče
stikalo oz. ključavnica ki je vidna pri
odprtih sovoznikovih vratih.
S ključem vozila izberite položaj oz.
stanje:OFF *:Sovoznikova varnostna
blazina je izklopljena in se
ne bo sprožila v primeru
trka. Na sredinski konzoli
stalno sveti kontrolna lučka
OFF *. Otroški varnostni
sedež lahko namestite v
skladu s tabelo Mesta za
nameščanje otroških
varnostnih sedežev 3 64.
Na sovoznikovem sedežu
ne sme sedeti odrasla
osebaON V:Sovoznikova varnostna
blazina je dejavna.
Prepovedana je uporaba
otroškega sedeža9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Če sveti kontrolna lučka ON
(VKLOP) V približno 60 sekund po
vključitvi kontakta vžiga, je sistem varnostnih blazin na sovoznikovi
strani pripravljen za sprožitev.
Če svetita obe signalni lučki hkrati, je
v sistemu napaka. Stanje sistema je negotovo, zato na sovoznikovem
sedežu ne sme sedeti nihče.
Nemudoma poiščite servisno
delavnico.
Stanje lahko spremenite le pri
mirujočem vozilu in izključenem
kontaktu.
Stanje ostane isto do naslednje
spremembe.
Kontrolna lučka izklopa varnostne
blazine 3 115.

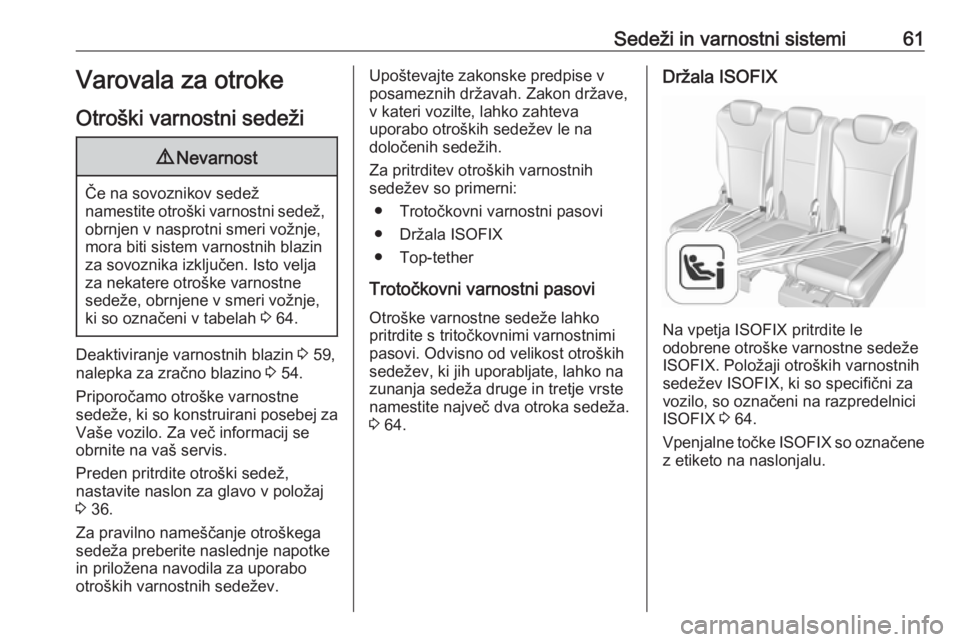

Sedeži in varnostni sistemi61Varovala za otroke
Otroški varnostni sedeži9 Nevarnost
Če na sovoznikov sedež
namestite otroški varnostni sedež,
obrnjen v nasprotni smeri vožnje, mora biti sistem varnostnih blazin
za sovoznika izključen. Isto velja za nekatere otroške varnostne
sedeže, obrnjene v smeri vožnje,
ki so označeni v tabelah 3 64.
Deaktiviranje varnostnih blazin 3 59,
nalepka za zračno blazino 3 54.
Priporočamo otroške varnostne
sedeže, ki so konstruirani posebej za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Preden pritrdite otroški sedež,
nastavite naslon za glavo v položaj
3 36.
Za pravilno nameščanje otroškega
sedeža preberite naslednje napotke
in priložena navodila za uporabo
otroških varnostnih sedežev.
Upoštevajte zakonske predpise v posameznih državah. Zakon države,
v kateri vozilte, lahko zahteva
uporabo otroških sedežev le na
določenih sedežih.
Za pritrditev otroških varnostnih
sedežev so primerni:
● Trotočkovni varnostni pasovi
● Držala ISOFIX
● Top-tether
Trotočkovni varnostni pasovi Otroške varnostne sedeže lahko
pritrdite s tritočkovnimi varnostnimi
pasovi. Odvisno od velikost otroških
sedežev, ki jih uporabljate, lahko na
zunanja sedeža druge in tretje vrste
namestite največ dva otroka sedeža.
3 64.Držala ISOFIX
Na vpetja ISOFIX pritrdite le
odobrene otroške varnostne sedeže
ISOFIX. Položaji otroških varnostnih
sedežev ISOFIX, ki so specifični za
vozilo, so označeni na razpredelnici
ISOFIX 3 64.
Vpenjalne točke ISOFIX so označene
z etiketo na naslonjalu.

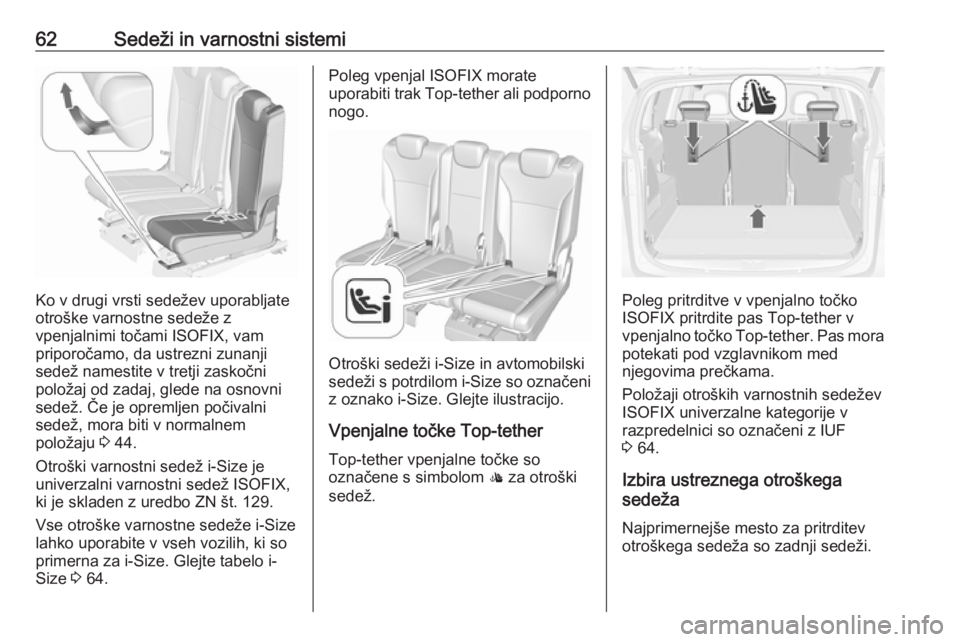

62Sedeži in varnostni sistemi
Ko v drugi vrsti sedežev uporabljate
otroške varnostne sedeže z
vpenjalnimi točami ISOFIX, vam
priporočamo, da ustrezni zunanji
sedež namestite v tretji zaskočni položaj od zadaj, glede na osnovni
sedež. Če je opremljen počivalni
sedež, mora biti v normalnem
položaju 3 44.
Otroški varnostni sedež i-Size je
univerzalni varnostni sedež ISOFIX,
ki je skladen z uredbo ZN št. 129.
Vse otroške varnostne sedeže i-Size
lahko uporabite v vseh vozilih, ki so
primerna za i-Size. Glejte tabelo i-
Size 3 64.
Poleg vpenjal ISOFIX morate
uporabiti trak Top-tether ali podporno
nogo.
Otroški sedeži i-Size in avtomobilski
sedeži s potrdilom i-Size so označeni
z oznako i-Size. Glejte ilustracijo.
Vpenjalne točke Top-tether
Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.
Poleg pritrditve v vpenjalno točko
ISOFIX pritrdite pas Top-tether v
vpenjalno točko Top-tether. Pas mora
potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije v
razpredelnici so označeni z IUF
3 64.
Izbira ustreznega otroškega
sedeža
Najprimernejše mesto za pritrditev
otroškega sedeža so zadnji sedeži.

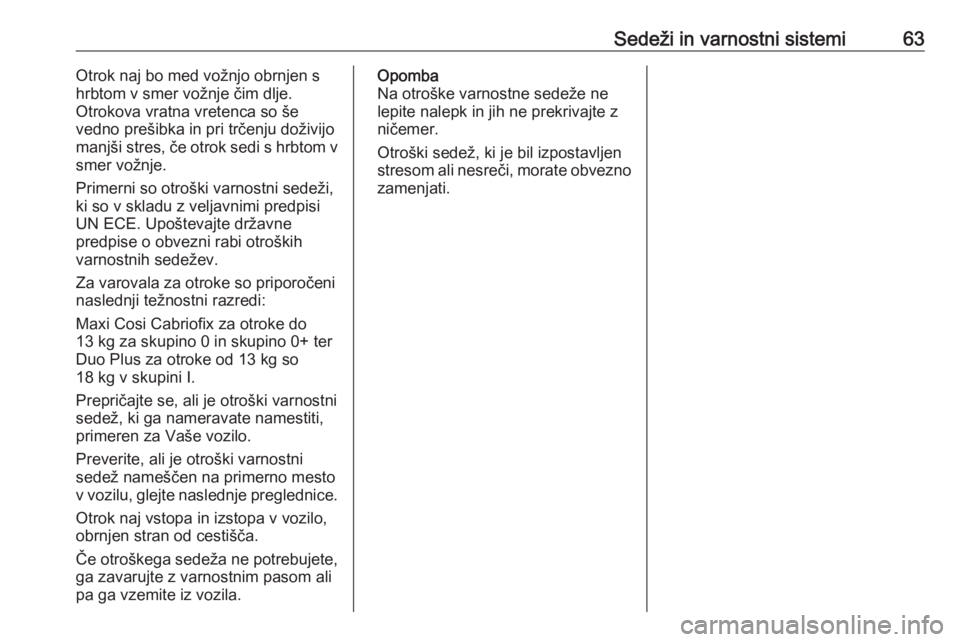

Sedeži in varnostni sistemi63Otrok naj bo med vožnjo obrnjen s
hrbtom v smer vožnje čim dlje.
Otrokova vratna vretenca so še
vedno prešibka in pri trčenju doživijo
manjši stres, če otrok sedi s hrbtom v
smer vožnje.
Primerni so otroški varnostni sedeži,
ki so v skladu z veljavnimi predpisi
UN ECE. Upoštevajte državne
predpise o obvezni rabi otroških
varnostnih sedežev.
Za varovala za otroke so priporočeni naslednji težnostni razredi:
Maxi Cosi Cabriofix za otroke do
13 kg za skupino 0 in skupino 0+ ter
Duo Plus za otroke od 13 kg so
18 kg v skupini I.
Prepričajte se, ali je otroški varnostni
sedež, ki ga nameravate namestiti,
primeren za Vaše vozilo.
Preverite, ali je otroški varnostni
sedež nameščen na primerno mesto
v vozilu, glejte naslednje preglednice.
Otrok naj vstopa in izstopa v vozilo, obrnjen stran od cestišča.
Če otroškega sedeža ne potrebujete, ga zavarujte z varnostnim pasom ali
pa ga vzemite iz vozila.Opomba
Na otroške varnostne sedeže ne
lepite nalepk in jih ne prekrivajte z
ničemer.
Otroški sedež, ki je bil izpostavljen
stresom ali nesreči, morate obvezno zamenjati.

64Sedeži in varnostni sistemiMesta namestitve otroškega sedežaDovoljeni načini zapenjanja otroškega varnostnega sedeža s tritočkovnim varnostnim pasom
Težnostni razred
Na sovoznikovem sedežu
Na stranskih
sedežih v drugi vrstiNa sredinskem
sedežu v drugi
vrstiNa sedežih v tretji
vrsti
vklopljene
varnostne
blazineizklopljene
varnostne blazineSkupina 0: do 10 kgXU 1, 2U/L 3XU/L3Skupina 0+: do 13 kgXU1, 2U/L 3XU/L 3Skupina I: 9 do 18 kgXU1, 2U/L 3, 4XU/L 3, 4Skupina II: 15 do 25 kgXXU/L3, 4XU/L3, 4Skupina III: 22 do 36 kgXXU/L 3, 4XU/L3, 4U:univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasomL:primeren za določene otroške varnostne sedeže kategorij "posebno vozilo", "omejeno" ali "poluniverzalno". Otroški
varnostni sedež mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)X:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni
pas speljan naprej od zgornje sidrne točke2:nastavljalnik višine sedeža pomaknite navzgor, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni pas tesno zategnjen v sponki3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite

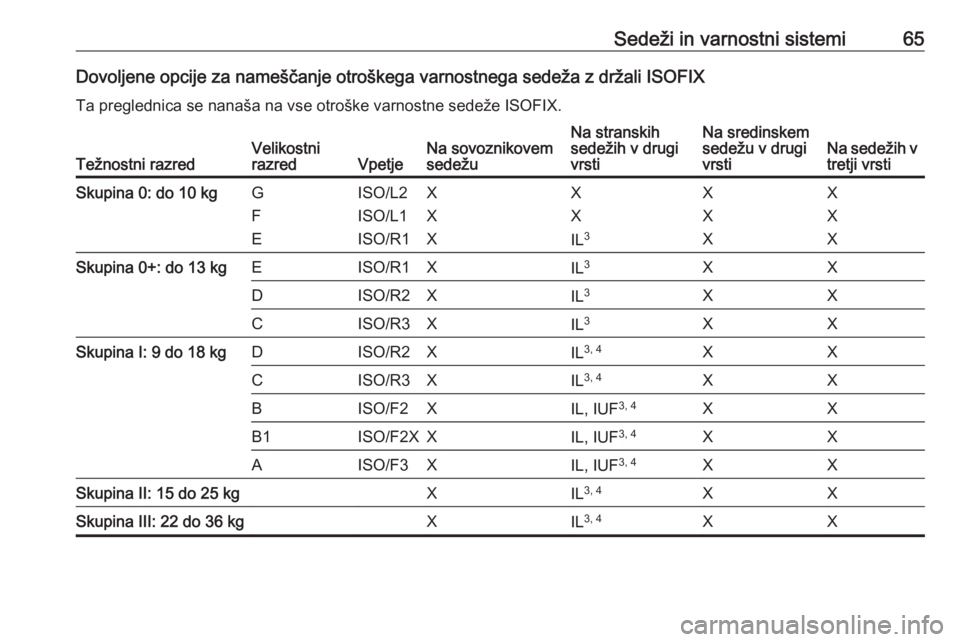

Sedeži in varnostni sistemi65Dovoljene opcije za nameščanje otroškega varnostnega sedeža z držali ISOFIXTa preglednica se nanaša na vse otroške varnostne sedeže ISOFIX.
Težnostni razredVelikostni
razredVpetjeNa sovoznikovem
sedežuNa stranskih
sedežih v drugi
vrstiNa sredinskem
sedežu v drugi
vrstiNa sedežih v tretji vrstiSkupina 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XSkupina 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXSkupina I: 9 do 18 kgDISO/R2XIL3, 4XXCISO/R3XIL3, 4XXBISO/F2XIL, IUF 3, 4XXB1ISO/F2XXIL, IUF3, 4XXAISO/F3XIL, IUF3, 4XXSkupina II: 15 do 25 kgXIL3, 4XXSkupina III: 22 do 36 kgXIL3, 4XX

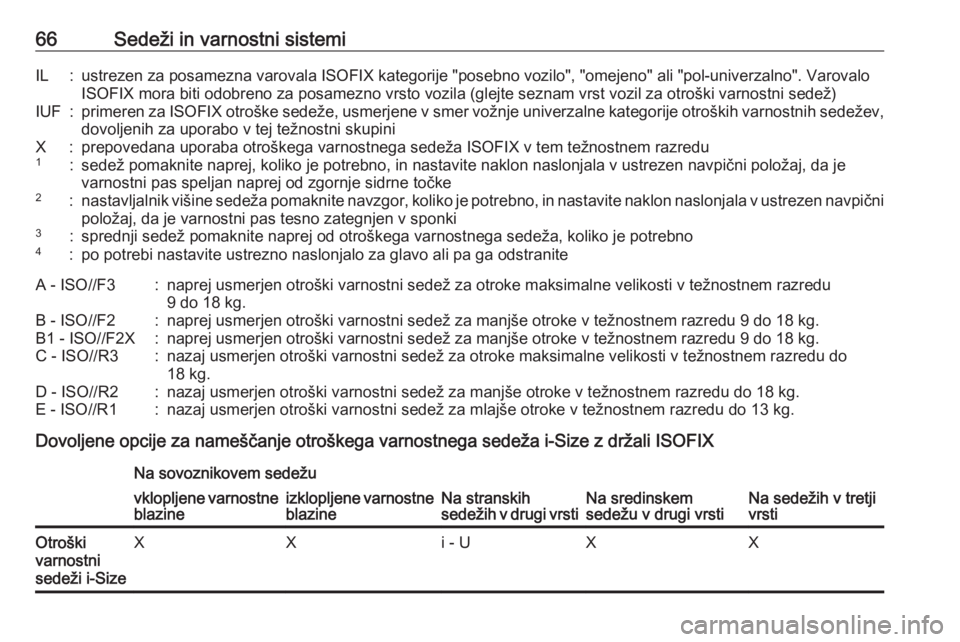

66Sedeži in varnostni sistemiIL:ustrezen za posamezna varovala ISOFIX kategorije "posebno vozilo", "omejeno" ali "pol-univerzalno". Varovalo
ISOFIX mora biti odobreno za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupiniX:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je
varnostni pas speljan naprej od zgornje sidrne točke2:nastavljalnik višine sedeža pomaknite navzgor, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni pas tesno zategnjen v sponki3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstraniteA - ISO//F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kg.B - ISO//F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO//F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO//R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kg.D - ISO//R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO//R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.
Dovoljene opcije za nameščanje otroškega varnostnega sedeža i-Size z držali ISOFIX
Na sovoznikovem sedežu
Na stranskih
sedežih v drugi vrstiNa sredinskem
sedežu v drugi vrstiNa sedežih v tretji
vrsti
vklopljene varnostne blazineizklopljene varnostneblazineOtroški
varnostni
sedeži i-SizeXXi - UXX

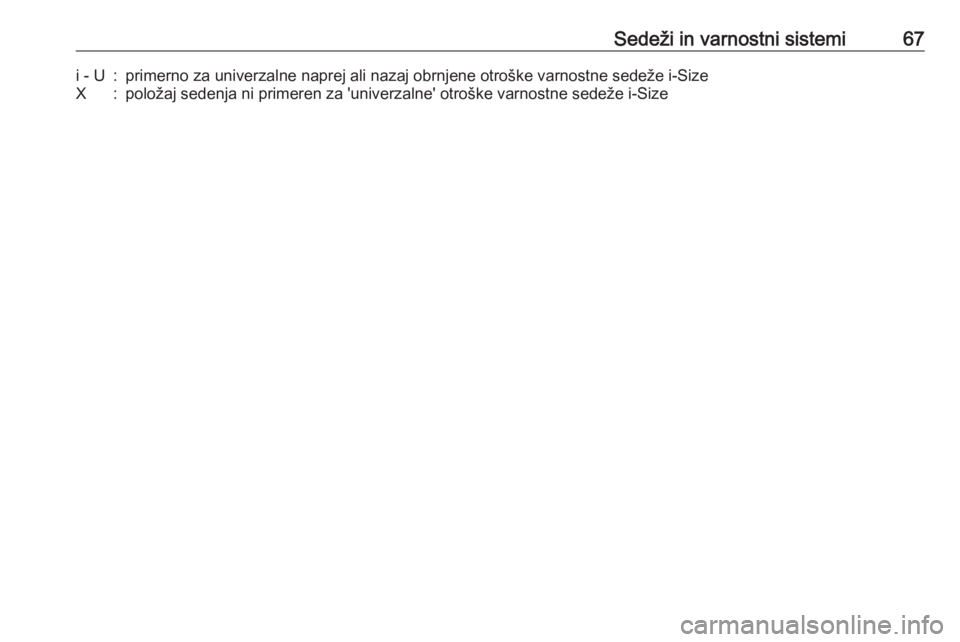

Sedeži in varnostni sistemi67i - U:primerno za univerzalne naprej ali nazaj obrnjene otroške varnostne sedeže i-SizeX:položaj sedenja ni primeren za 'univerzalne' otroške varnostne sedeže i-Size

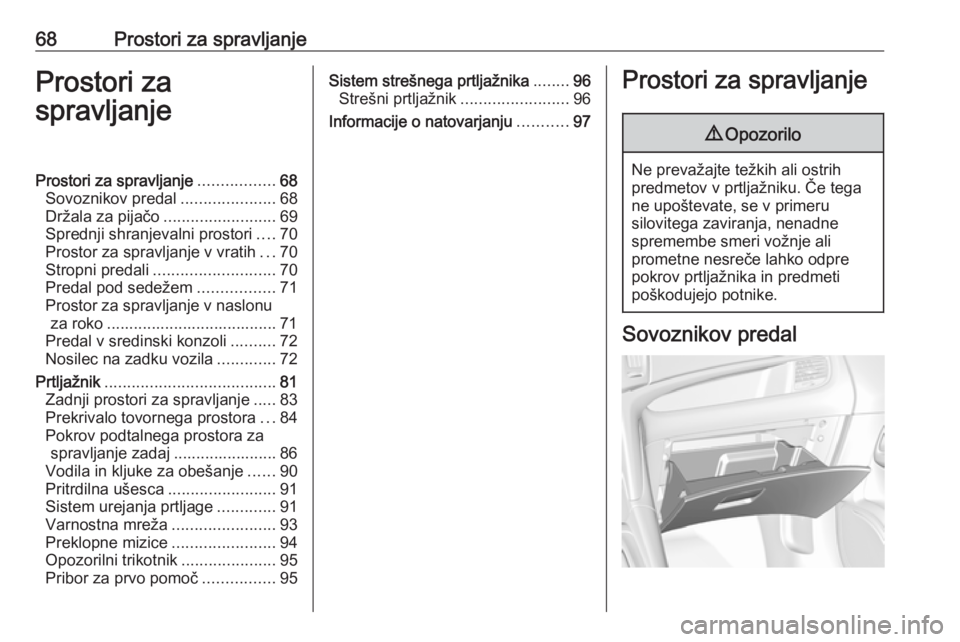

68Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................68
Sovoznikov predal .....................68
Držala za pijačo .........................69
Sprednji shranjevalni prostori ....70
Prostor za spravljanje v vratih ...70
Stropni predali ........................... 70
Predal pod sedežem .................71
Prostor za spravljanje v naslonu za roko ...................................... 71
Predal v sredinski konzoli ..........72
Nosilec na zadku vozila .............72
Prtljažnik ...................................... 81
Zadnji prostori za spravljanje .....83
Prekrivalo tovornega prostora ...84
Pokrov podtalnega prostora za spravljanje zadaj ....................... 86
Vodila in kljuke za obešanje ......90
Pritrdilna ušesca ........................91
Sistem urejanja prtljage .............91
Varnostna mreža .......................93
Preklopne mizice .......................94
Opozorilni trikotnik .....................95
Pribor za prvo pomoč ................95Sistem strešnega prtljažnika ........96
Strešni prtljažnik ........................96
Informacije o natovarjanju ...........97Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
