Osigurači OPEL ZAFIRA C 2017 Uputstvo za upotrebu (in Serbian)

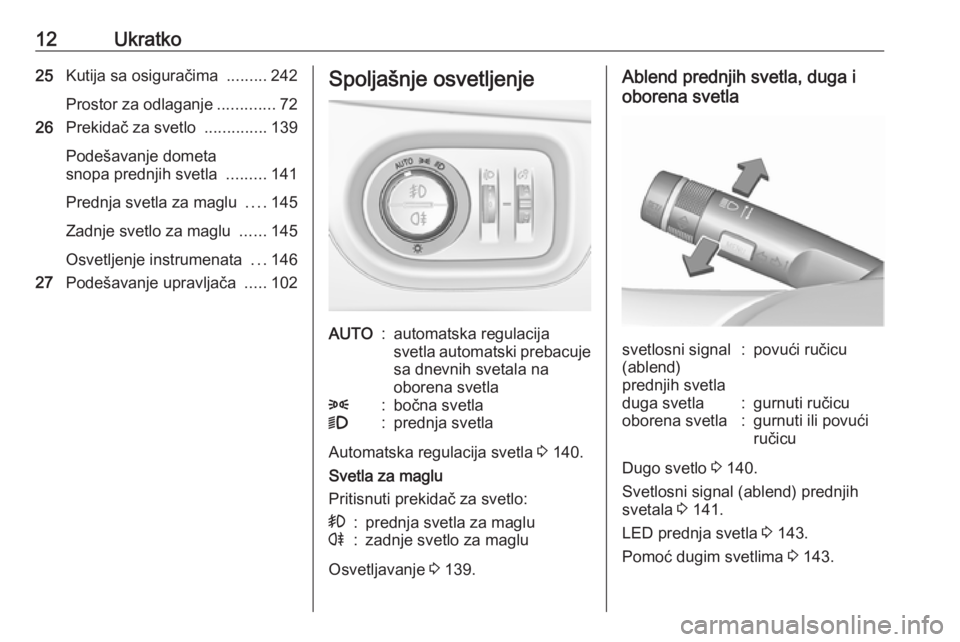

12Ukratko25Kutija sa osiguračima .........242
Prostor za odlaganje .............72
26 Prekidač za svetlo ..............139
Podešavanje dometa
snopa prednjih svetla .........141
Prednja svetla za maglu ....145
Zadnje svetlo za maglu ......145
Osvetljenje instrumenata ...146
27 Podešavanje upravljača .....102Spoljašnje osvetljenjeAUTO:automatska regulacija
svetla automatski prebacuje
sa dnevnih svetala na
oborena svetla8:bočna svetla9:prednja svetla
Automatska regulacija svetla 3 140.
Svetla za maglu
Pritisnuti prekidač za svetlo:
>:prednja svetla za maglur:zadnje svetlo za maglu
Osvetljavanje 3 139.
Ablend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Dugo svetlo 3 140.
Svetlosni signal (ablend) prednjih
svetala 3 141.
LED prednja svetla 3 143.
Pomoć dugim svetlima 3 143.

116Instrumenti i komandeBrzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 231, Osigurači
3 239.
Pokazivači pravca 3 144.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za vozačevo ili suvozačevo
sedište svetli ili trepti crvenom bojom
na instrument tabli.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok se
sigurnosni pojasevi ne pričvrste.
Zakopčavanje sigurnosnog pojasa
3 52.Status sigurnosnog pojasa
zadnjih sedišta
Nakon startovanja motora, X svetli ili
trepti belo ili sivo na Informacionom centru za vozača.
Svetli belom bojom
Sigurnosni pojas je otkopčan.
Svetli sivom bojom
Sigurnosni pojas je zakopčan.
Trepti belo ili sivo
Zakopčan sigurnosni pojas se
otkopčao.
Zakopčavanje sigurnosnog pojasa
3 52.
Vazdušni jastuk i zatezači
pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno četiri
sekunde. Ako ne svetli ili se ne gasi ni posle četiri sekunde ili se pali za
vreme vožnje, postoji kvar u sistemu
vazdušnih jastuka. Potražiti pomoć
servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 51, 3 56.

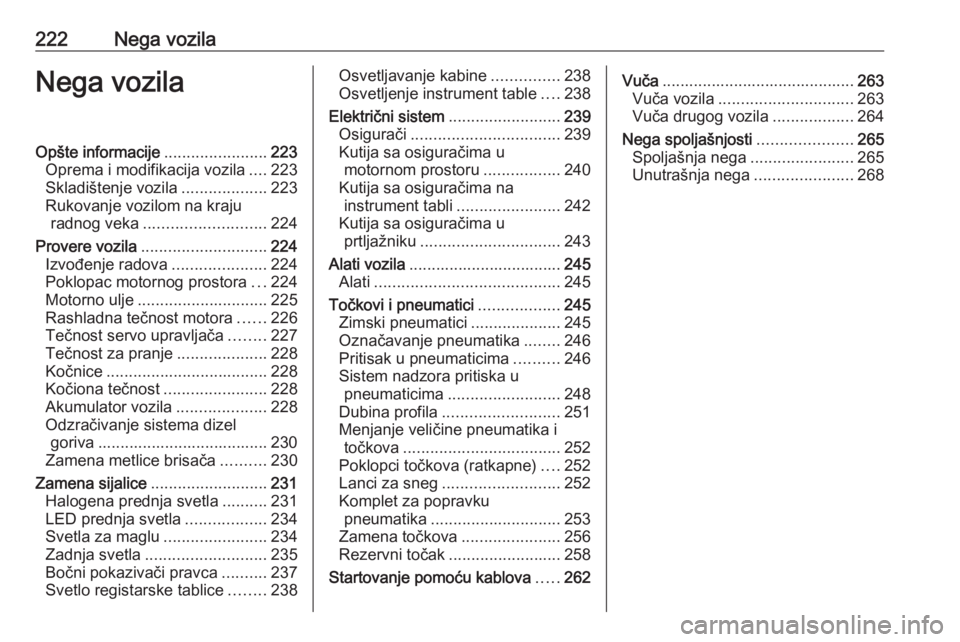

222Nega vozilaNega vozilaOpšte informacije.......................223
Oprema i modifikacija vozila ....223
Skladištenje vozila ...................223
Rukovanje vozilom na kraju radnog veka ........................... 224
Provere vozila ............................ 224
Izvođenje radova .....................224
Poklopac motornog prostora ...224
Motorno ulje ............................. 225
Rashladna tečnost motora ......226
Tečnost servo upravljača ........227
Tečnost za pranje ....................228
Kočnice .................................... 228
Kočiona tečnost .......................228
Akumulator vozila ....................228
Odzračivanje sistema dizel goriva ...................................... 230
Zamena metlice brisača ..........230
Zamena sijalice .......................... 231
Halogena prednja svetla ..........231
LED prednja svetla ..................234
Svetla za maglu .......................234
Zadnja svetla ........................... 235
Bočni pokazivači pravca ..........237
Svetlo registarske tablice ........238Osvetljavanje kabine ...............238
Osvetljenje instrument table ....238
Električni sistem .........................239
Osigurači ................................. 239
Kutija sa osiguračima u motornom prostoru .................240
Kutija sa osiguračima na instrument tabli .......................242
Kutija sa osiguračima u prtljažniku ............................... 243
Alati vozila .................................. 245
Alati ......................................... 245
Točkovi i pneumatici ..................245
Zimski pneumatici ....................245
Označavanje pneumatika ........246
Pritisak u pneumaticima ..........246
Sistem nadzora pritiska u pneumaticima ......................... 248
Dubina profila .......................... 251
Menjanje veličine pneumatika i točkova ................................... 252
Poklopci točkova (ratkapne) ....252
Lanci za sneg .......................... 252
Komplet za popravku pneumatika ............................. 253
Zamena točkova ......................256
Rezervni točak ......................... 258
Startovanje pomoću kablova .....262Vuča ........................................... 263
Vuča vozila .............................. 263
Vuča drugog vozila ..................264
Nega spoljašnjosti .....................265
Spoljašnja nega .......................265
Unutrašnja nega ......................268

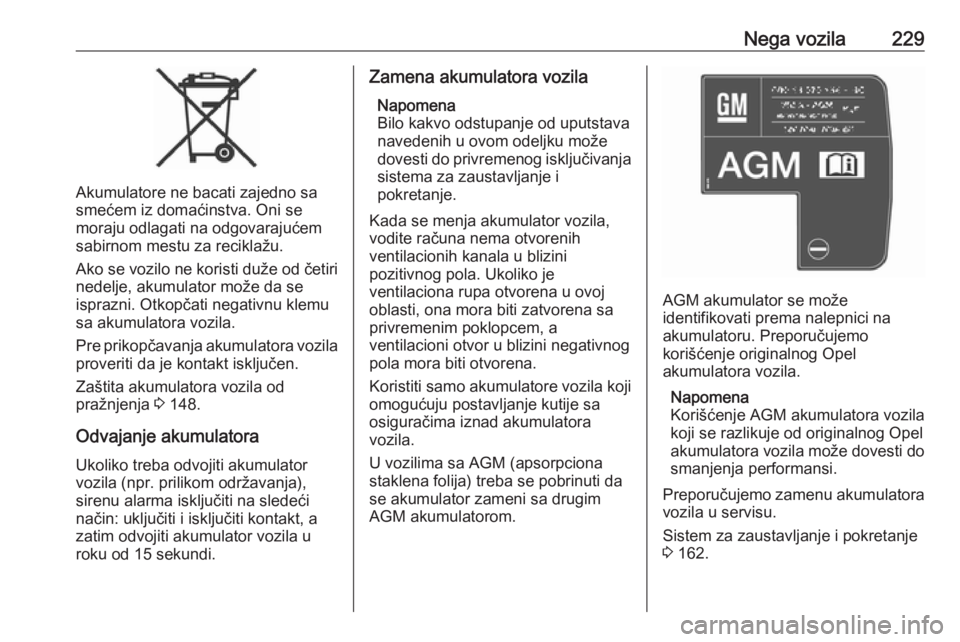

Nega vozila229
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi duže od četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila
proveriti da je kontakt isključen.
Zaštita akumulatora vozila od
pražnjenja 3 148.
Odvajanje akumulatora
Ukoliko treba odvojiti akumulator
vozila (npr. prilikom održavanja),
sirenu alarma isključiti na sledeći
način: uključiti i isključiti kontakt, a
zatim odvojiti akumulator vozila u
roku od 15 sekundi.
Zamena akumulatora vozila
Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
Koristiti samo akumulatore vozila koji omogućuju postavljanje kutije sa
osiguračima iznad akumulatora
vozila.
U vozilima sa AGM (apsorpciona staklena folija) treba se pobrinuti da
se akumulator zameni sa drugim
AGM akumulatorom.
AGM akumulator se može
identifikovati prema nalepnici na
akumulatoru. Preporučujemo
korišćenje originalnog Opel
akumulatora vozila.
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi.
Preporučujemo zamenu akumulatora
vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 162.

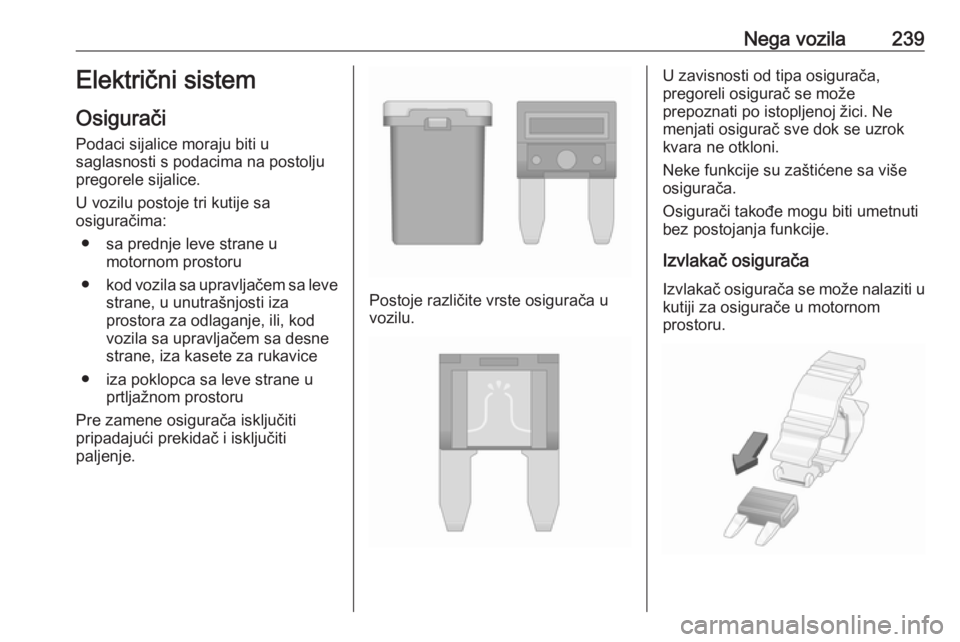

Nega vozila239Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa osiguračima:
● sa prednje leve strane u motornom prostoru
● kod vozila sa upravljačem sa leve
strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
● iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.

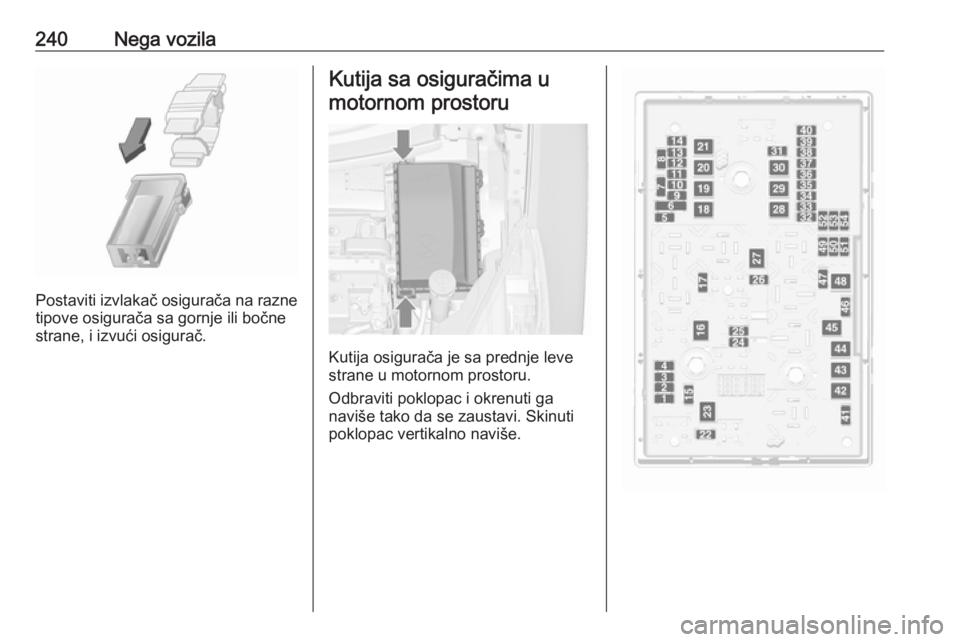

240Nega vozila
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

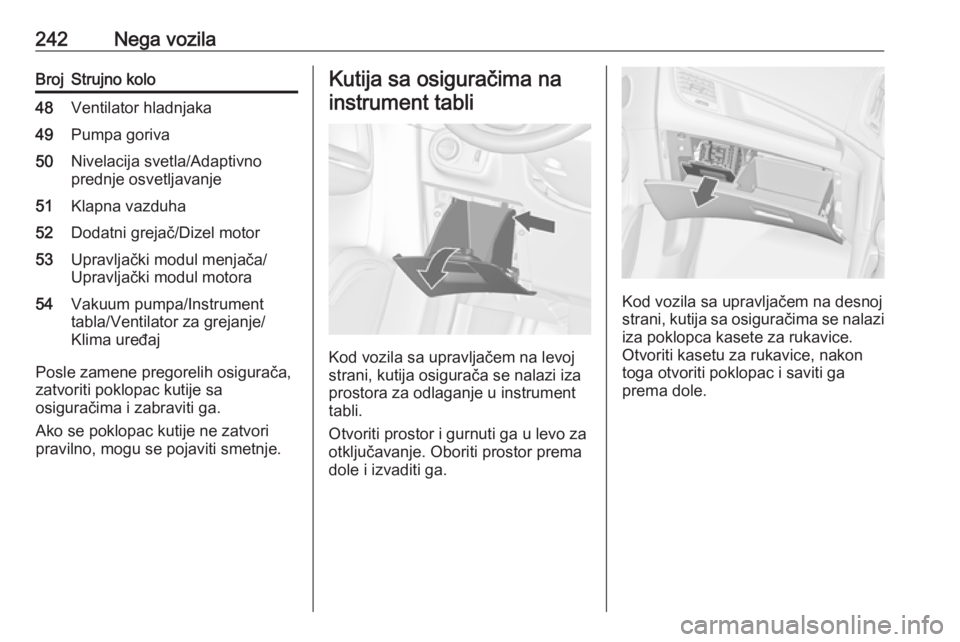

242Nega vozilaBrojStrujno kolo48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla/Adaptivno
prednje osvetljavanje51Klapna vazduha52Dodatni grejač/Dizel motor53Upravljački modul menjača/
Upravljački modul motora54Vakuum pumpa/Instrument
tabla/Ventilator za grejanje/
Klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.

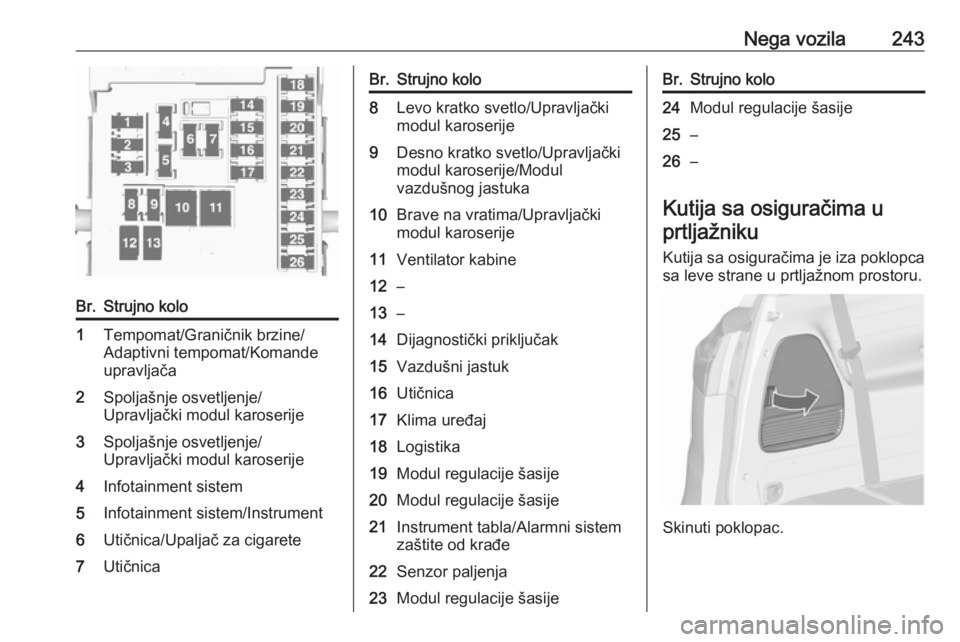

Nega vozila243Br.Strujno kolo1Tempomat/Graničnik brzine/
Adaptivni tempomat/Komande
upravljača2Spoljašnje osvetljenje/
Upravljački modul karoserije3Spoljašnje osvetljenje/
Upravljački modul karoserije4Infotainment sistem5Infotainment sistem/Instrument6Utičnica/Upaljač za cigarete7UtičnicaBr.Strujno kolo8Levo kratko svetlo/Upravljački
modul karoserije9Desno kratko svetlo/Upravljački
modul karoserije/Modul
vazdušnog jastuka10Brave na vratima/Upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima uređaj18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla/Alarmni sistem
zaštite od krađe22Senzor paljenja23Modul regulacije šasijeBr.Strujno kolo24Modul regulacije šasije25–26–
Kutija sa osiguračima u
prtljažniku
Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.

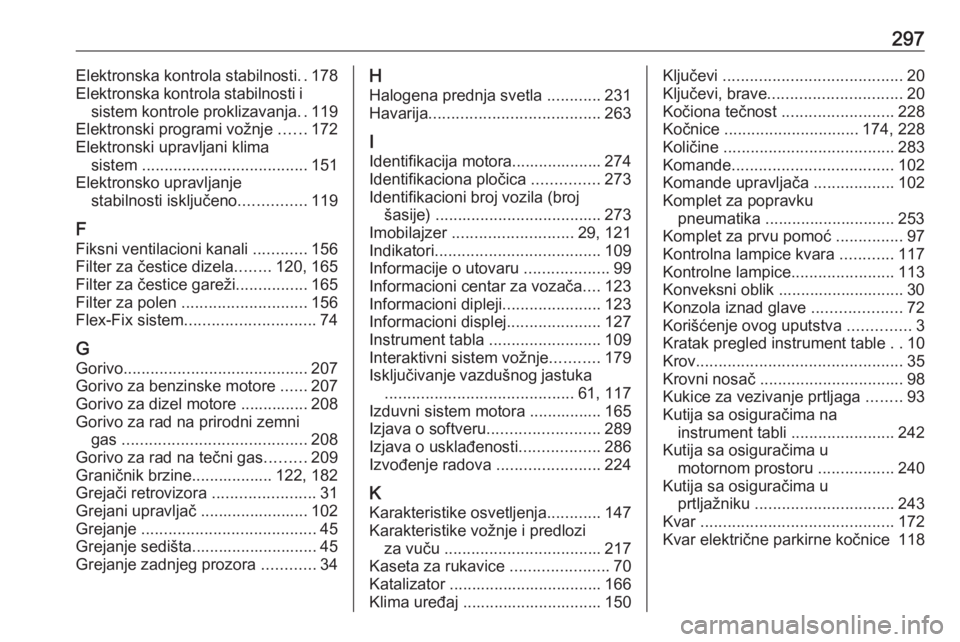

297Elektronska kontrola stabilnosti..178
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja ..119
Elektronski programi vožnje ......172
Elektronski upravljani klima sistem ..................................... 151
Elektronsko upravljanje stabilnosti isključeno ...............119
F
Fiksni ventilacioni kanali ............156
Filter za čestice dizela ........120, 165
Filter za čestice gareži ................165
Filter za polen ............................ 156
Flex-Fix sistem ............................. 74
G
Gorivo ......................................... 207
Gorivo za benzinske motore ......207
Gorivo za dizel motore ............... 208
Gorivo za rad na prirodni zemni gas ......................................... 208
Gorivo za rad na tečni gas .........209
Graničnik brzine.................. 122, 182
Grejači retrovizora .......................31
Grejani upravljač ........................ 102
Grejanje ....................................... 45
Grejanje sedišta............................ 45 Grejanje zadnjeg prozora ............34H
Halogena prednja svetla ............231
Havarija ...................................... 263
I
Identifikacija motora.................... 274
Identifikaciona pločica ...............273
Identifikacioni broj vozila (broj šasije) ..................................... 273
Imobilajzer ........................... 29, 121
Indikatori ..................................... 109
Informacije o utovaru ...................99
Informacioni centar za vozača ....123
Informacioni dipleji ......................123
Informacioni displej .....................127
Instrument tabla .........................109
Interaktivni sistem vožnje ...........179
Isključivanje vazdušnog jastuka .......................................... 61, 117
Izduvni sistem motora ................ 165
Izjava o softveru ......................... 289
Izjava o usklađenosti ..................286
Izvođenje radova .......................224
K
Karakteristike osvetljenja ............147
Karakteristike vožnje i predlozi za vuču ................................... 217
Kaseta za rukavice ......................70
Katalizator .................................. 166
Klima uređaj ............................... 150Ključevi ........................................ 20
Ključevi, brave .............................. 20
Kočiona tečnost .........................228
Kočnice .............................. 174, 228
Količine ...................................... 283
Komande .................................... 102
Komande upravljača ..................102
Komplet za popravku pneumatika ............................. 253
Komplet za prvu pomoć ...............97
Kontrolna lampice kvara ............117
Kontrolne lampice .......................113
Konveksni oblik ............................ 30
Konzola iznad glave ....................72
Korišćenje ovog uputstva ..............3
Kratak pregled instrument table ..10
Krov .............................................. 35
Krovni nosač ................................ 98
Kukice za vezivanje prtljaga ........93
Kutija sa osiguračima na instrument tabli .......................242
Kutija sa osiguračima u motornom prostoru .................240
Kutija sa osiguračima u prtljažniku ............................... 243
Kvar ........................................... 172
Kvar električne parkirne kočnice 118

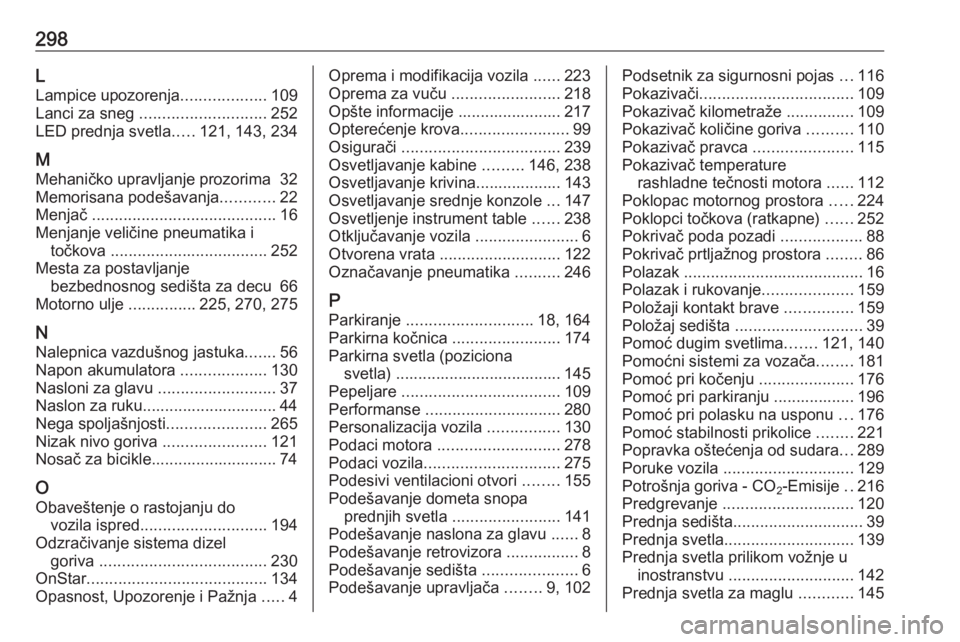

298L
Lampice upozorenja ...................109
Lanci za sneg ............................ 252
LED prednja svetla .....121, 143, 234
M
Mehaničko upravljanje prozorima 32
Memorisana podešavanja ............22
Menjač ......................................... 16
Menjanje veličine pneumatika i točkova ................................... 252
Mesta za postavljanje bezbednosnog sedišta za decu 66
Motorno ulje ...............225, 270, 275
N Nalepnica vazdušnog jastuka .......56
Napon akumulatora ...................130
Nasloni za glavu ..........................37
Naslon za ruku.............................. 44
Nega spoljašnjosti ......................265
Nizak nivo goriva .......................121
Nosač za bicikle............................ 74
O
Obaveštenje o rastojanju do vozila ispred ............................ 194
Odzračivanje sistema dizel goriva ..................................... 230
OnStar ........................................ 134
Opasnost, Upozorenje i Pažnja .....4Oprema i modifikacija vozila ......223
Oprema za vuču ........................218
Opšte informacije ....................... 217
Opterećenje krova ........................99
Osigurači ................................... 239
Osvetljavanje kabine .........146, 238
Osvetljavanje krivina................... 143
Osvetljavanje srednje konzole ...147
Osvetljenje instrument table ......238
Otključavanje vozila .......................6
Otvorena vrata ........................... 122
Označavanje pneumatika ..........246
P
Parkiranje ............................ 18, 164
Parkirna kočnica ........................174
Parkirna svetla (poziciona svetla) ..................................... 145
Pepeljare ................................... 109
Performanse .............................. 280
Personalizacija vozila ................130
Podaci motora ........................... 278
Podaci vozila .............................. 275
Podesivi ventilacioni otvori ........155
Podešavanje dometa snopa prednjih svetla ........................ 141
Podešavanje naslona za glavu ......8
Podešavanje retrovizora ................8
Podešavanje sedišta .....................6
Podešavanje upravljača ........9, 102Podsetnik za sigurnosni pojas ...116
Pokazivači .................................. 109
Pokazivač kilometraže ...............109
Pokazivač količine goriva ..........110
Pokazivač pravca ......................115
Pokazivač temperature rashladne tečnosti motora ......112
Poklopac motornog prostora .....224
Poklopci točkova (ratkapne) ......252
Pokrivač poda pozadi ..................88
Pokrivač prtljažnog prostora ........86
Polazak ........................................ 16
Polazak i rukovanje ....................159
Položaji kontakt brave ...............159
Položaj sedišta ............................ 39
Pomoć dugim svetlima .......121, 140
Pomoćni sistemi za vozača ........181
Pomoć pri kočenju .....................176
Pomoć pri parkiranju .................. 196
Pomoć pri polasku na usponu ...176
Pomoć stabilnosti prikolice ........221
Popravka oštećenja od sudara ...289
Poruke vozila ............................. 129
Potrošnja goriva - CO 2-Emisije
..216
Predgrevanje ............................. 120
Prednja sedišta ............................. 39
Prednja svetla ............................. 139
Prednja svetla prilikom vožnje u inostranstvu ............................ 142
Prednja svetla za maglu ............145
