Fahrzeugwartung289Rückleuchten

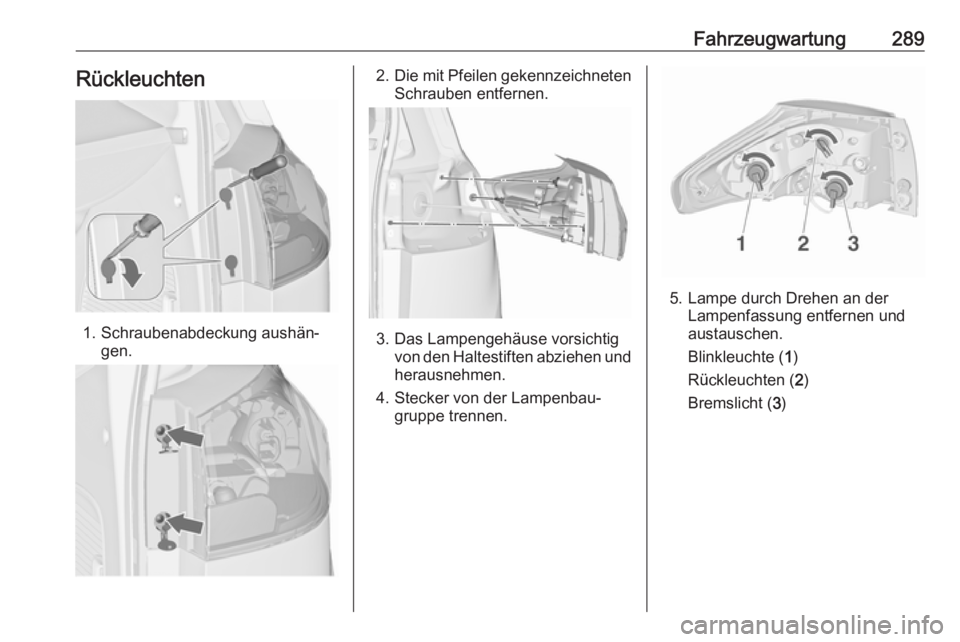

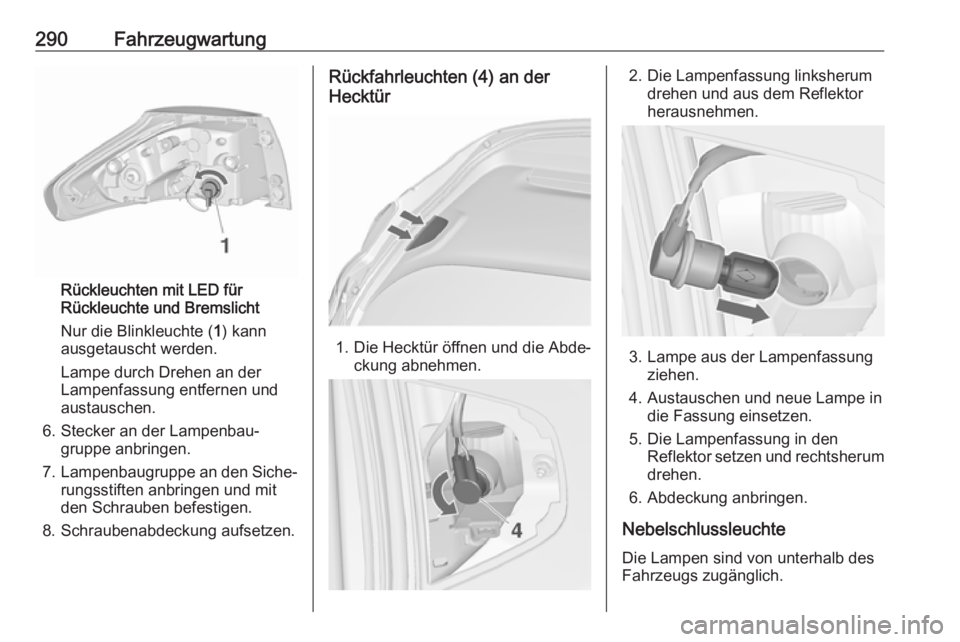

1. Schraubenabdeckung aushän‐gen.
2.Die mit Pfeilen gekennzeichneten
Schrauben entfernen.
3. Das Lampengehäuse vorsichtig von den Haltestiften abziehen undherausnehmen.
4. Stecker von der Lampenbau‐ gruppe trennen.
5. Lampe durch Drehen an der Lampenfassung entfernen und
austauschen.
Blinkleuchte ( 1)
Rückleuchten ( 2)
Bremslicht ( 3)

290Fahrzeugwartung
Rückleuchten mit LED für
Rückleuchte und Bremslicht
Nur die Blinkleuchte ( 1) kann
ausgetauscht werden.
Lampe durch Drehen an der
Lampenfassung entfernen und
austauschen.
6. Stecker an der Lampenbau‐ gruppe anbringen.
7. Lampenbaugruppe an den Siche‐
rungsstiften anbringen und mit
den Schrauben befestigen.
8. Schraubenabdeckung aufsetzen.
Rückfahrleuchten (4) an der
Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung abnehmen.
2. Die Lampenfassung linksherumdrehen und aus dem Reflektor
herausnehmen.
3. Lampe aus der Lampenfassung ziehen.
4. Austauschen und neue Lampe in die Fassung einsetzen.
5. Die Lampenfassung in den Reflektor setzen und rechtsherum
drehen.
6. Abdeckung anbringen.
Nebelschlussleuchte
Die Lampen sind von unterhalb des Fahrzeugs zugänglich.

Fahrzeugwartung291

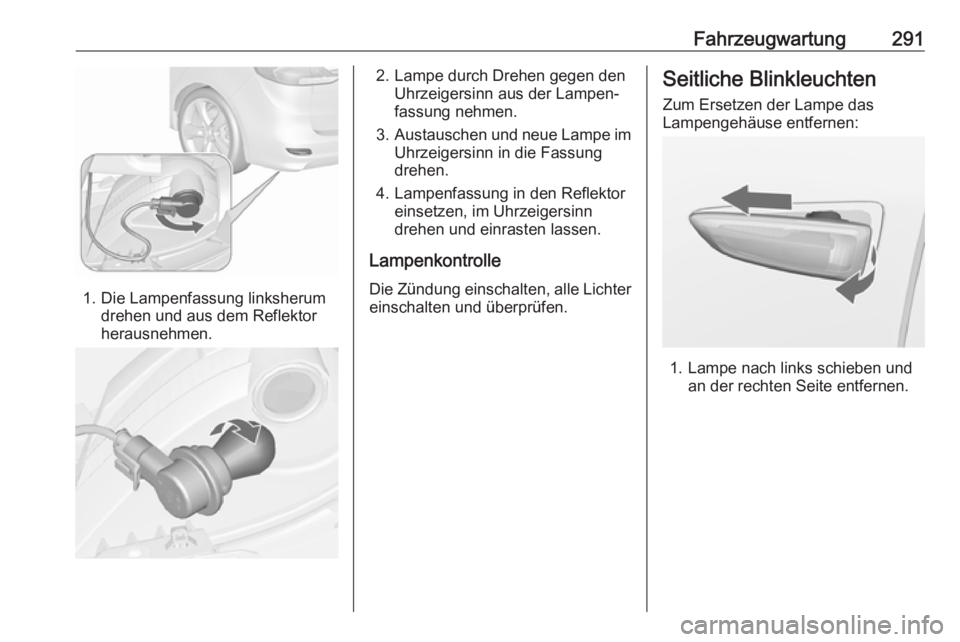

1. Die Lampenfassung linksherumdrehen und aus dem Reflektor
herausnehmen.
2. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung
drehen.
4. Lampenfassung in den Reflektor einsetzen, im Uhrzeigersinn
drehen und einrasten lassen.
Lampenkontrolle Die Zündung einschalten, alle Lichter
einschalten und überprüfen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

292Fahrzeugwartung

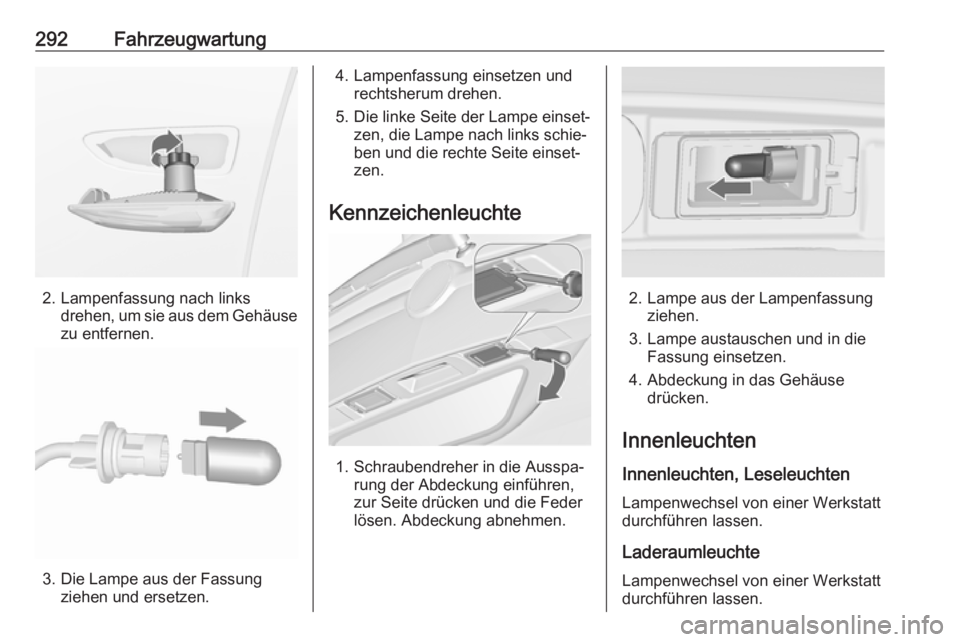

2. Lampenfassung nach linksdrehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen. Abdeckung abnehmen.
2. Lampe aus der Lampenfassung ziehen.
3. Lampe austauschen und in die Fassung einsetzen.
4. Abdeckung in das Gehäuse drücken.
Innenleuchten Innenleuchten, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.

Fahrzeugwartung293Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Je nach Fahrzeugversion verfügt das Fahrzeug über drei Sicherungskäs‐
ten:
● im vorderen linken Bereich des Motorraums
● in Linkslenkern im Innenraum hinter dem Staufach bzw. in
Rechtslenkern hinter dem Hand‐
schuhfach
● unter einer Abdeckung auf der linken Seite im Laderaum
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.

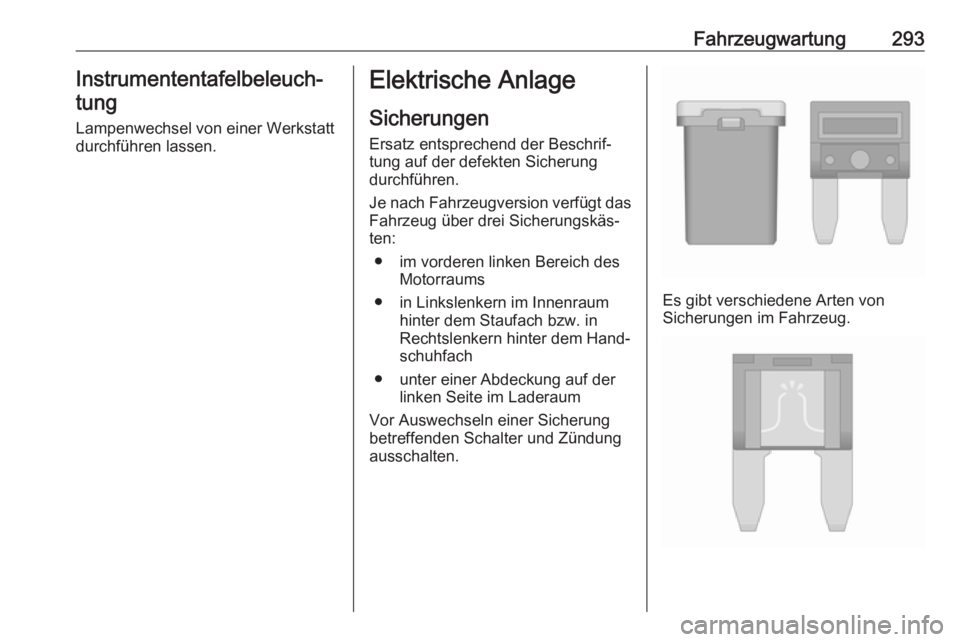

Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.

294FahrzeugwartungJe nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.

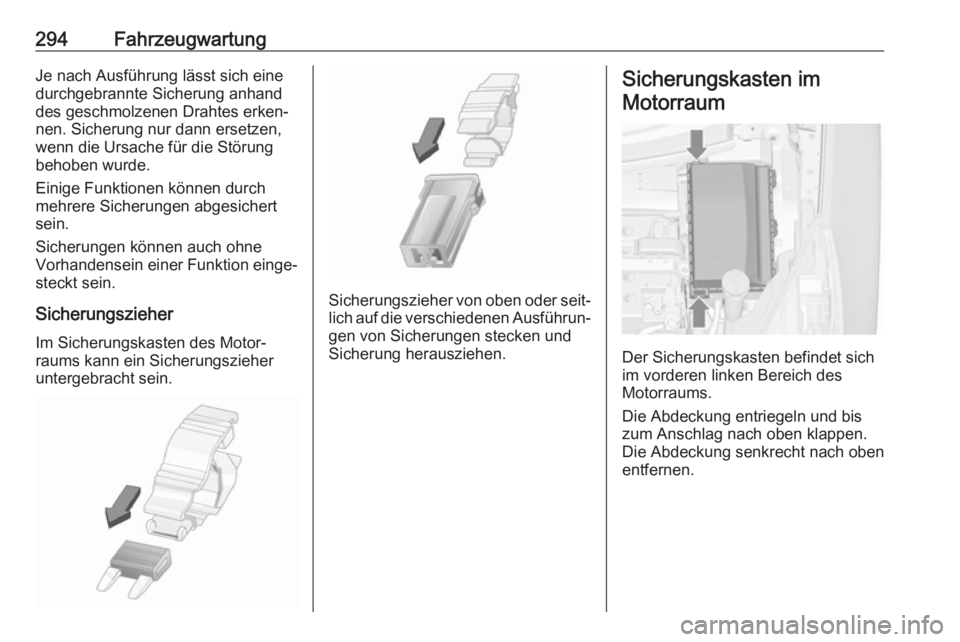

Sicherungszieher Im Sicherungskasten des Motor‐raums kann ein Sicherungszieher
untergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

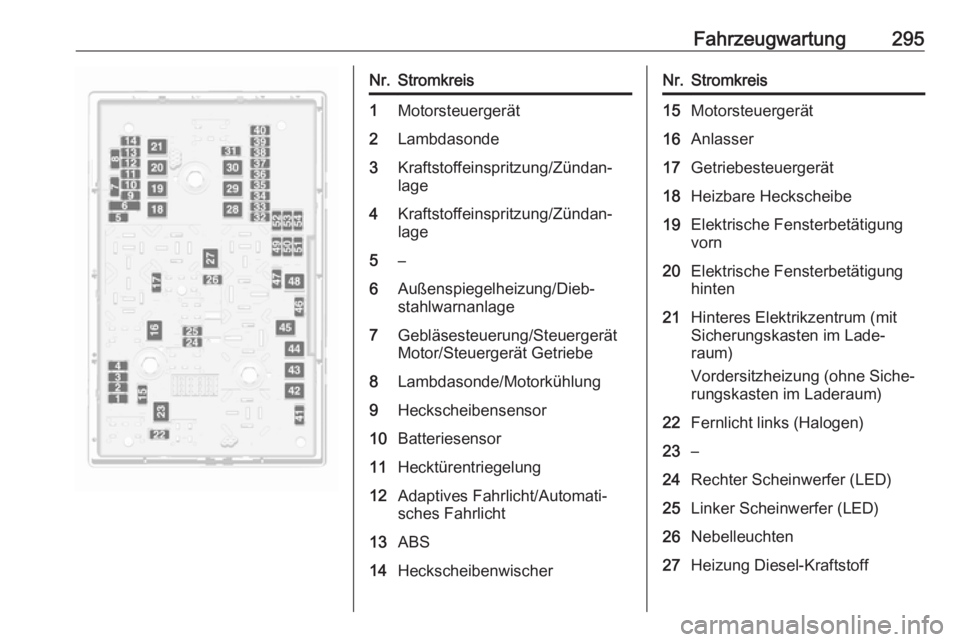

Fahrzeugwartung295Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung/Zündan‐
lage4Kraftstoffeinspritzung/Zündan‐
lage5–6Außenspiegelheizung/Dieb‐
stahlwarnanlage7Gebläsesteuerung/Steuergerät
Motor/Steuergerät Getriebe8Lambdasonde/Motorkühlung9Heckscheibensensor10Batteriesensor11Hecktürentriegelung12Adaptives Fahrlicht/Automati‐
sches Fahrlicht13ABS14HeckscheibenwischerNr.Stromkreis15Motorsteuergerät16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Hinteres Elektrikzentrum (mit
Sicherungskasten im Lade‐
raum)
Vordersitzheizung (ohne Siche‐
rungskasten im Laderaum)22Fernlicht links (Halogen)23–24Rechter Scheinwerfer (LED)25Linker Scheinwerfer (LED)26Nebelleuchten27Heizung Diesel-Kraftstoff

296FahrzeugwartungNr.Stromkreis28Stopp-Start-Automatik29Elektrische Parkbremse30ABS31Adaptiver Geschwindigkeits‐
regler32Airbag33Adaptives Fahrlicht/Automati‐
sches Fahrlicht34Abgasrückführung35Außenspiegel/Regensensor36Klimatisierung37Entlüftungsmagnetventil Aktiv‐ kohlebehälter38Unterdruckpumpe39Zentrales Steuergerät40Windschutzscheiben-Waschan‐
lage/Heckscheiben-Waschan‐
lage41Fernlicht rechts (Halogen)Nr.Stromkreis42Kühlergebläse43Scheibenwischer44Scheibenwischer45Kühlergebläse46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung/Adap‐
tives Fahrlicht51Lüftungsklappe52Zuheizer/Dieselmotor53Steuergerät Getriebe/Steuer‐
gerät Motor54Unterdruckpumpe/Kombiinstru‐
ment/Heizung Lüftung Klima‐
anlageNach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht richtig geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.

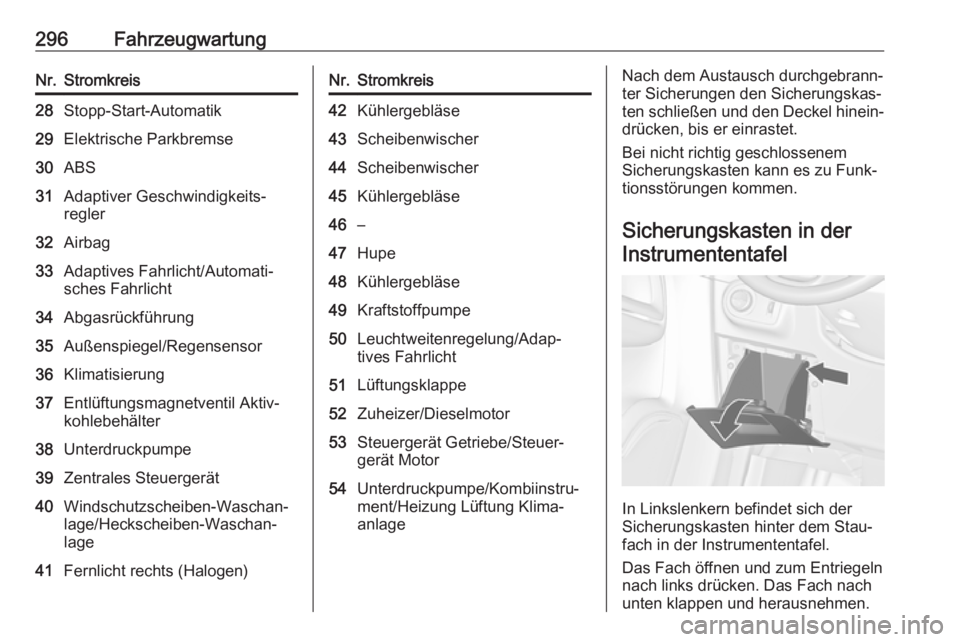

Sicherungskasten in der Instrumententafel
In Linkslenkern befindet sich der
Sicherungskasten hinter dem Stau‐
fach in der Instrumententafel.
Das Fach öffnen und zum Entriegeln
nach links drücken. Das Fach nach
unten klappen und herausnehmen.

Fahrzeugwartung297

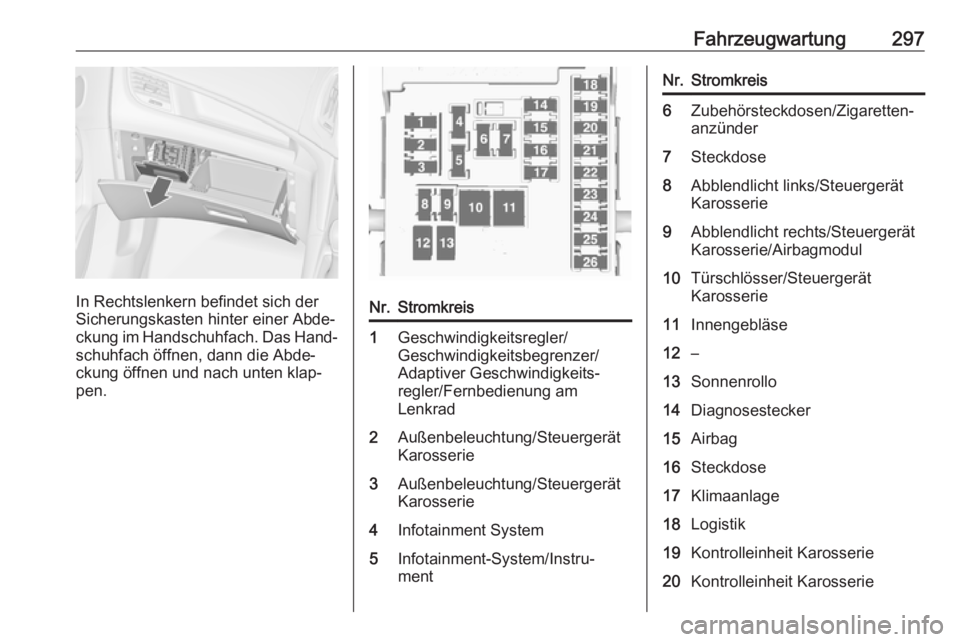

In Rechtslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
Nr.Stromkreis1Geschwindigkeitsregler/
Geschwindigkeitsbegrenzer/
Adaptiver Geschwindigkeits‐
regler/Fernbedienung am
Lenkrad2Außenbeleuchtung/Steuergerät
Karosserie3Außenbeleuchtung/Steuergerät
Karosserie4Infotainment System5Infotainment-System/Instru‐
mentNr.Stromkreis6Zubehörsteckdosen/Zigaretten‐
anzünder7Steckdose8Abblendlicht links/Steuergerät
Karosserie9Abblendlicht rechts/Steuergerät
Karosserie/Airbagmodul10Türschlösser/Steuergerät
Karosserie11Innengebläse12–13Sonnenrollo14Diagnosestecker15Airbag16Steckdose17Klimaanlage18Logistik19Kontrolleinheit Karosserie20Kontrolleinheit Karosserie

298FahrzeugwartungNr.Stromkreis21Kombiinstrument/Diebstahl‐
warnanlage22Zündsensor23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25Lenkradheizung26–
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung.
Abdeckung entfernen.
Sofern mit Reifenreparaturset ausge‐ stattet, den gesamten Kasten heraus‐nehmen.

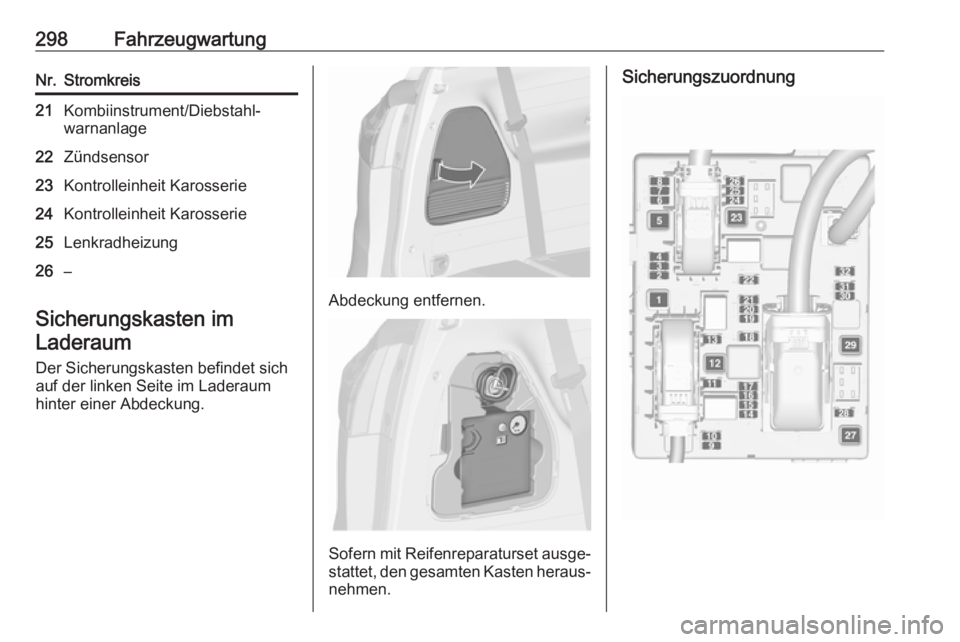

Sicherungszuordnung
