OPEL ZAFIRA C 2018.5 Instrukcja obsługi (in Polish)

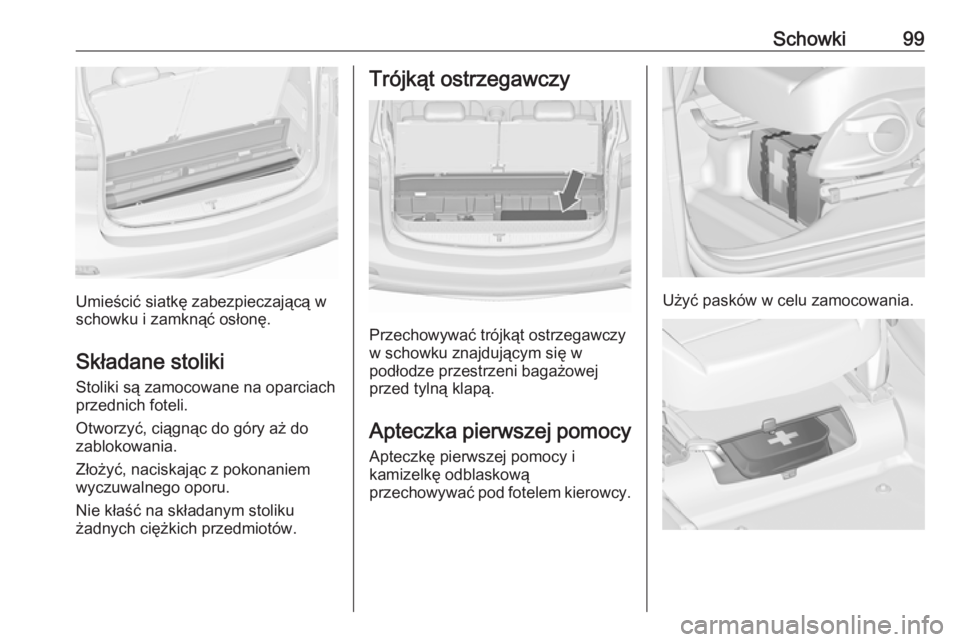

Schowki99
Umieścić siatkę zabezpieczającą w
schowku i zamknąć osłonę.
Składane stoliki
Stoliki są zamocowane na oparciach przednich foteli.
Otworzyć, ciągnąc do góry aż do
zablokowania.
Złożyć, naciskając z pokonaniem
wyczuwalnego oporu.
Nie kłaść na składanym stoliku
żadnych ciężkich przedmiotów.
Trójkąt ostrzegawczy
Przechowywać trójkąt ostrzegawczy
w schowku znajdującym się w
podłodze przestrzeni bagażowej
przed tylną klapą.
Apteczka pierwszej pomocy Apteczkę pierwszej pomocy i
kamizelkę odblaskową
przechowywać pod fotelem kierowcy.
Użyć pasków w celu zamocowania.

100SchowkiW innej wersji apteczka pierwszej
pomocy znajduje się w schowku pod
fotelem kierowcy. Przesunąć roletę,
aby otworzyć lub zamknąć schowek.Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowego
Pojazdy z relingami dachowymiZamocować bagażnik dachowy w
otworach oznaczonych strzałkami na
ilustracji.
Pojazdy bez relingów dachowych
W celu zamontowania bagażnika
otworzyć zaślepki w listwach dachu.
Wsunąć elementy mocujące w
uchwyt pokazany na ilustracji,
zgodnie z instrukcją.

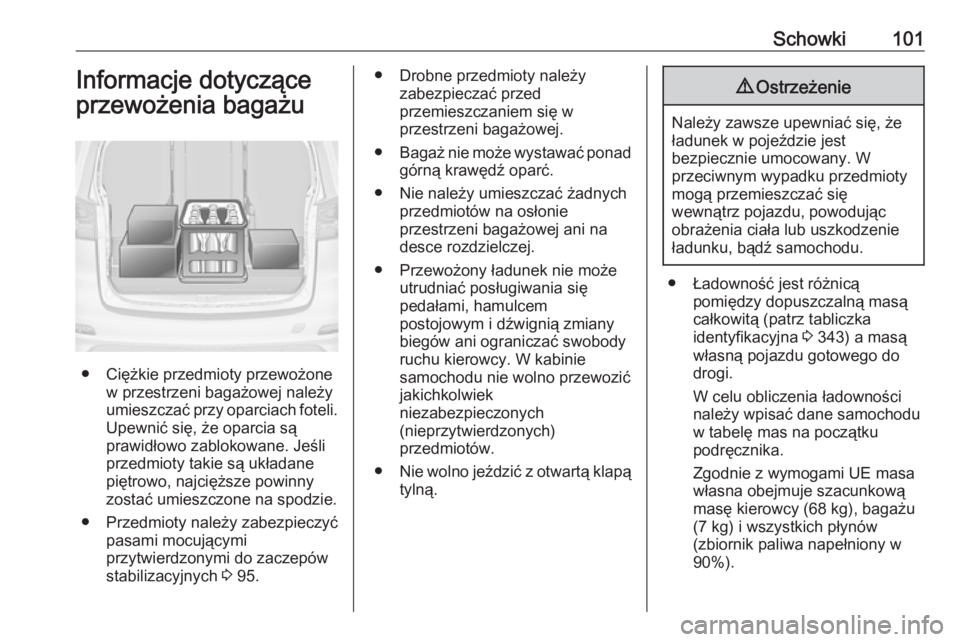

Schowki101Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 95.
● Drobne przedmioty należy
zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie należy umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą
pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 343) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).

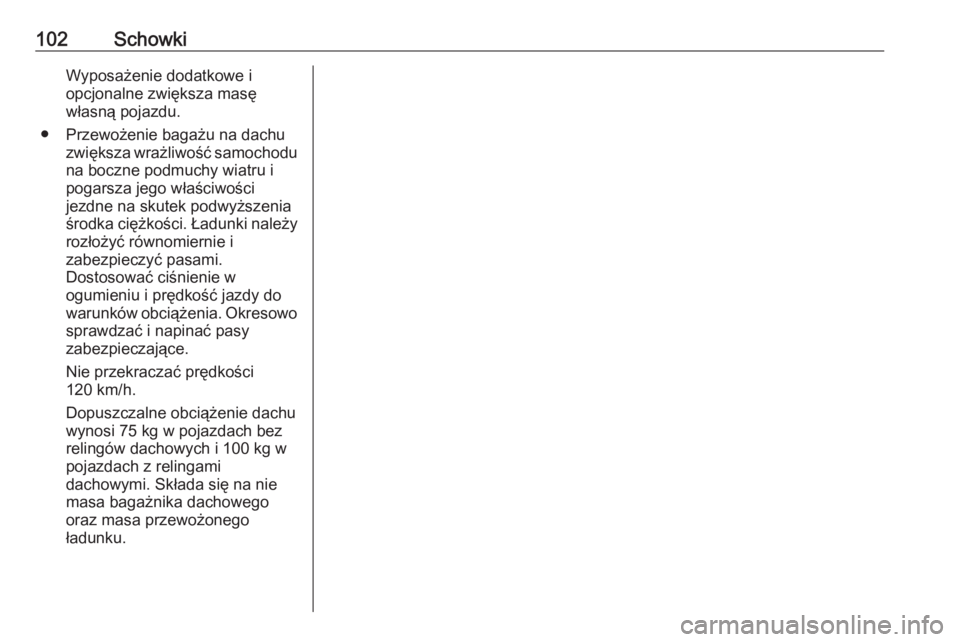

102SchowkiWyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg w pojazdach bez
relingów dachowych i 100 kg w
pojazdach z relingami
dachowymi. Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

Wskaźniki i przyrządy103Wskaźniki i
przyrządyElementy sterujące ....................104
Regulacja położenia kierownicy ............................... 104
Elementy sterujące na kole kierownicy ............................... 104
Podgrzewane koło kierownicy . 105
Sygnał dźwiękowy ...................105
Wycieraczki i spryskiwacze przedniej szyby ....................... 106
Wycieraczka i spryskiwacz tylnej szyby ............................. 107
Temperatura zewnętrzna ........108
Zegar ....................................... 108
Gniazdka zasilania ..................109
Zapalniczka ............................. 110
Popielniczki ............................. 110
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 110
Zestaw wskaźników .................110
Prędkościomierz ......................110
Licznik przebiegu całkowitego . 111
Licznik przebiegu dziennego ...111
Obrotomierz ............................. 111
Wskaźnik poziomu paliwa .......112Przełącznik rodzaju paliwa ......112
Wskaźnik temperatury płynu chłodzącego ........................... 115
Wyświetlacz serwisowy ...........116
Lampki kontrolne .....................117
Kierunkowskazy ......................119
Lampka kontrolna pasa bezpieczeństwa ......................120
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................120
Wyłączanie poduszek powietrznych .......................... 121
Układ ładowania akumulatora . 121
Lampka kontrolna silnika .........121
Układ hamulcowy i sprzęgłowy 122
Nacisnąć pedał ........................122
Hamulec postojowy sterowany elektrycznie ............................ 122
Usterka hamulca postojowego sterowanego elektrycznie .......122
Układ ABS ............................... 123
Zmiana biegu ........................... 123
Wspomaganie układu kierowniczego ......................... 123
Odległość od poprzedzającego pojazdu ................................... 123
System ostrzegania o opuszczeniu pasa ruchu ........123Układ stabilizacji toru jazdy
wyłączony ............................... 124
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......124
Układ kontroli trakcji wyłączony ............................... 124
Podgrzewanie wstępne silnika 124
Filtr spalin ................................ 124
AdBlue ..................................... 124
Układ monitorowania ciśnienia w oponach .............................. 125
Ciśnienie oleju silnikowego .....125
Niski poziom paliwa .................125
Immobilizer .............................. 126
Światła zewnętrzne .................126
Światła drogowe ......................126
Funkcja doświetlania światłami drogowymi .............................. 126
Reflektory LED ........................ 126
Światła przeciwmgielne ...........126
Tylne światło przeciwmgielne ..126
Automatyczna kontrola prędkości ................................ 126
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 127
Wykryto pojazd z przodu .........127
Ograniczenie prędkości jazdy . 127

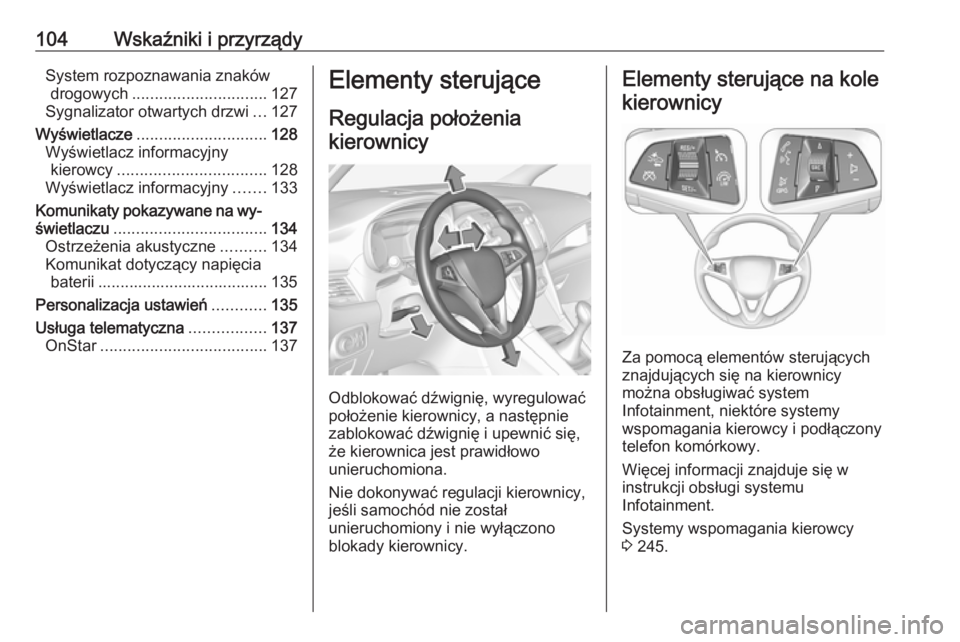

104Wskaźniki i przyrządySystem rozpoznawania znakówdrogowych .............................. 127
Sygnalizator otwartych drzwi ...127
Wyświetlacze ............................. 128
Wyświetlacz informacyjny kierowcy ................................. 128
Wyświetlacz informacyjny .......133
Komunikaty pokazywane na wy‐
świetlaczu .................................. 134
Ostrzeżenia akustyczne ..........134
Komunikat dotyczący napięcia baterii ...................................... 135
Personalizacja ustawień ............135
Usługa telematyczna .................137
OnStar ..................................... 137Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać system
Infotainment, niektóre systemy
wspomagania kierowcy i podłączony
telefon komórkowy.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Systemy wspomagania kierowcy
3 245.

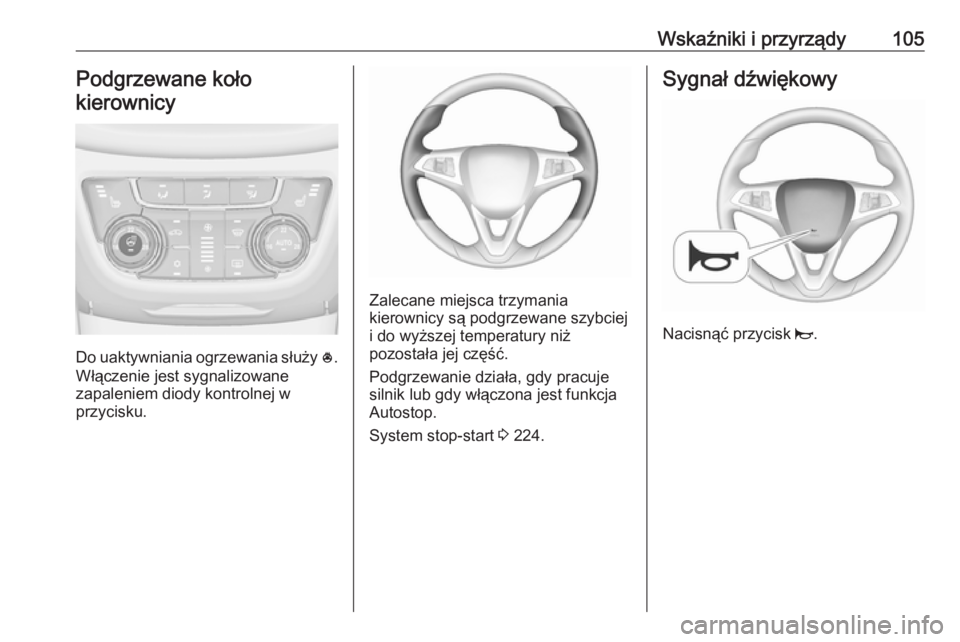

Wskaźniki i przyrządy105Podgrzewane koło
kierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Zalecane miejsca trzymania
kierownicy są podgrzewane szybciej i do wyższej temperatury niż
pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 224.
Sygnał dźwiękowy
Nacisnąć przycisk j.

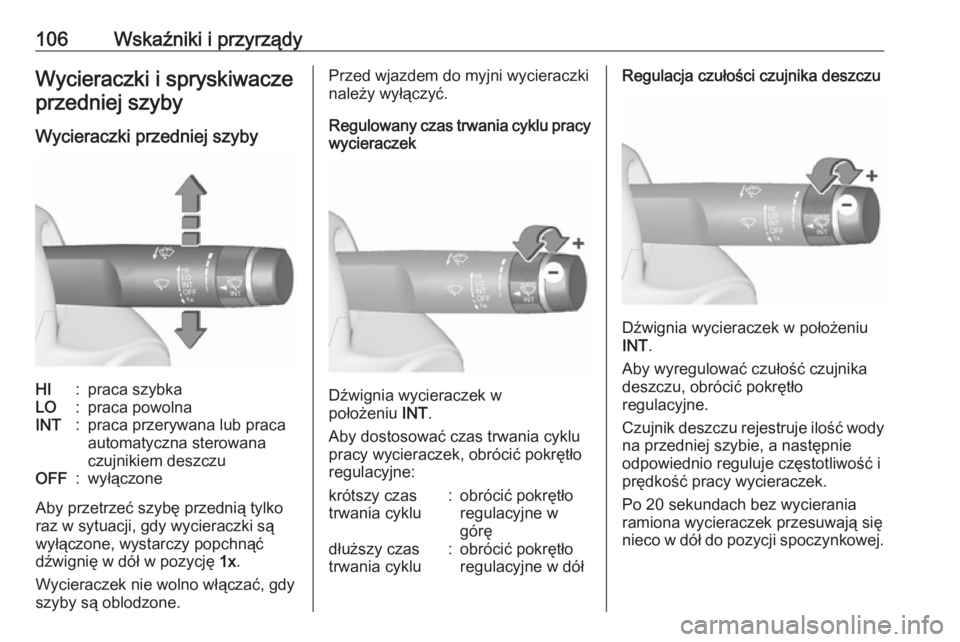

106Wskaźniki i przyrządyWycieraczki i spryskiwaczeprzedniej szyby
Wycieraczki przedniej szybyHI:praca szybkaLO:praca powolnaINT:praca przerywana lub praca
automatyczna sterowana
czujnikiem deszczuOFF:wyłączone
Aby przetrzeć szybę przednią tylko raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy
wycieraczek
Dźwignia wycieraczek w
położeniu INT.
Aby dostosować czas trwania cyklu pracy wycieraczek, obrócić pokrętło
regulacyjne:
krótszy czas
trwania cyklu:obrócić pokrętło
regulacyjne w
górędłuższy czas
trwania cyklu:obrócić pokrętło
regulacyjne w dółRegulacja czułości czujnika deszczu
Dźwignia wycieraczek w położeniu INT .
Aby wyregulować czułość czujnika
deszczu, obrócić pokrętło
regulacyjne.
Czujnik deszczu rejestruje ilość wody
na przedniej szybie, a następnie
odpowiednio reguluje częstotliwość i
prędkość pracy wycieraczek.
Po 20 sekundach bez wycierania
ramiona wycieraczek przesuwają się
nieco w dół do pozycji spoczynkowej.

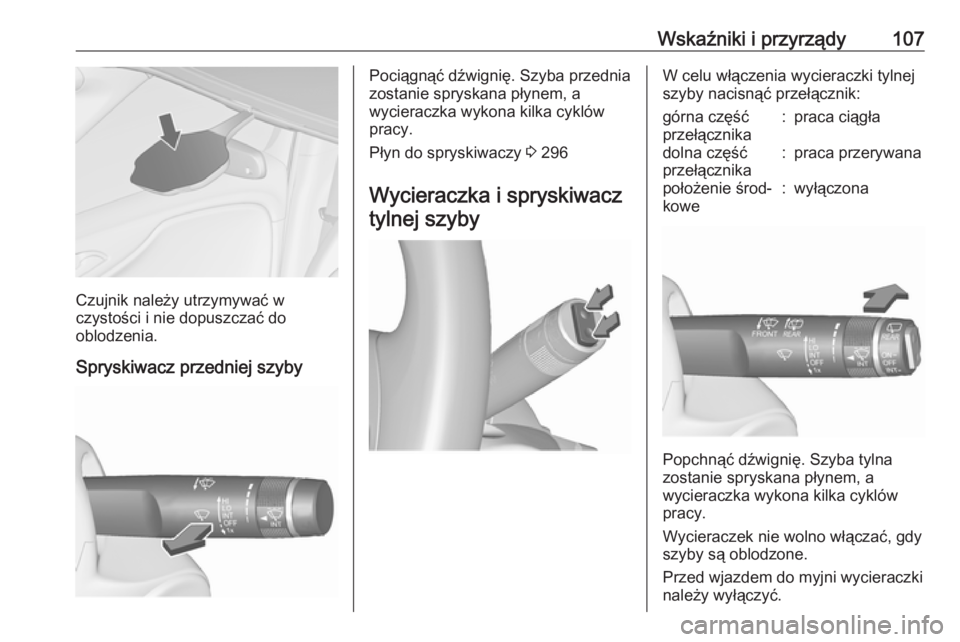

Wskaźniki i przyrządy107
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Płyn do spryskiwaczy 3 296
Wycieraczka i spryskiwacz tylnej szybyW celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:górna część
przełącznika:praca ciągładolna część
przełącznika:praca przerywanapołożenie środ‐
kowe:wyłączona
Popchnąć dźwignię. Szyba tylna
zostanie spryskana płynem, a
wycieraczka wykona kilka cyklów
pracy.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.

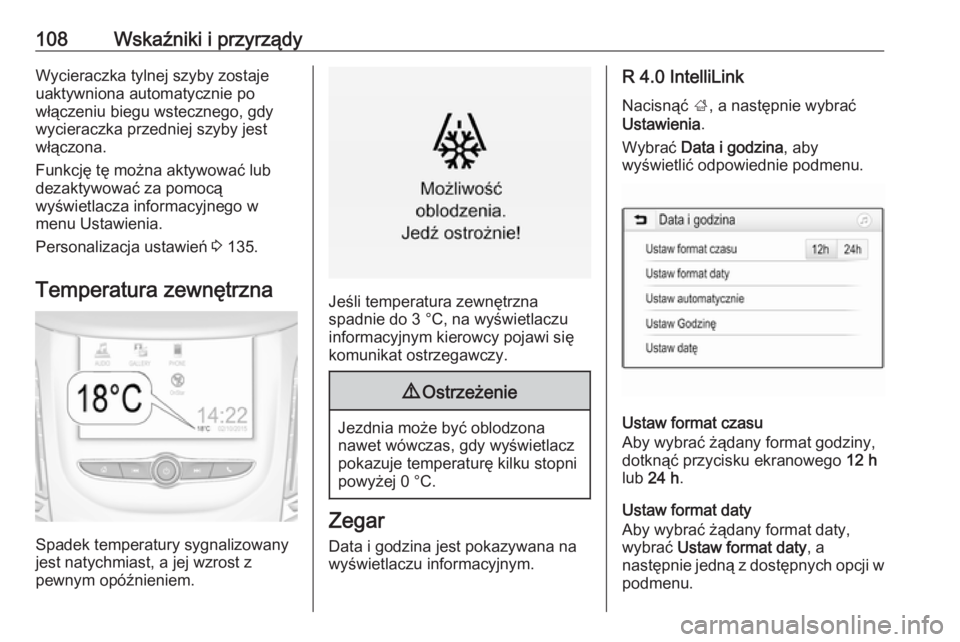

108Wskaźniki i przyrządyWycieraczka tylnej szyby zostajeuaktywniona automatycznie po
włączeniu biegu wstecznego, gdy
wycieraczka przedniej szyby jest
włączona.
Funkcję tę można aktywować lub
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia.
Personalizacja ustawień 3 135.
Temperatura zewnętrzna
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.
Jeśli temperatura zewnętrzna
spadnie do 3 °C, na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy.
9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Data i godzina jest pokazywana na
wyświetlaczu informacyjnym.
R 4.0 IntelliLink
Nacisnąć ;, a następnie wybrać
Ustawienia .
Wybrać Data i godzina , aby
wyświetlić odpowiednie podmenu.
Ustaw format czasu
Aby wybrać żądany format godziny,
dotknąć przycisku ekranowego 12 h
lub 24 h .
Ustaw format daty
Aby wybrać żądany format daty,
wybrać Ustaw format daty , a
następnie jedną z dostępnych opcji w
podmenu.
