OPEL ZAFIRA C 2018.5 Instruksjonsbok

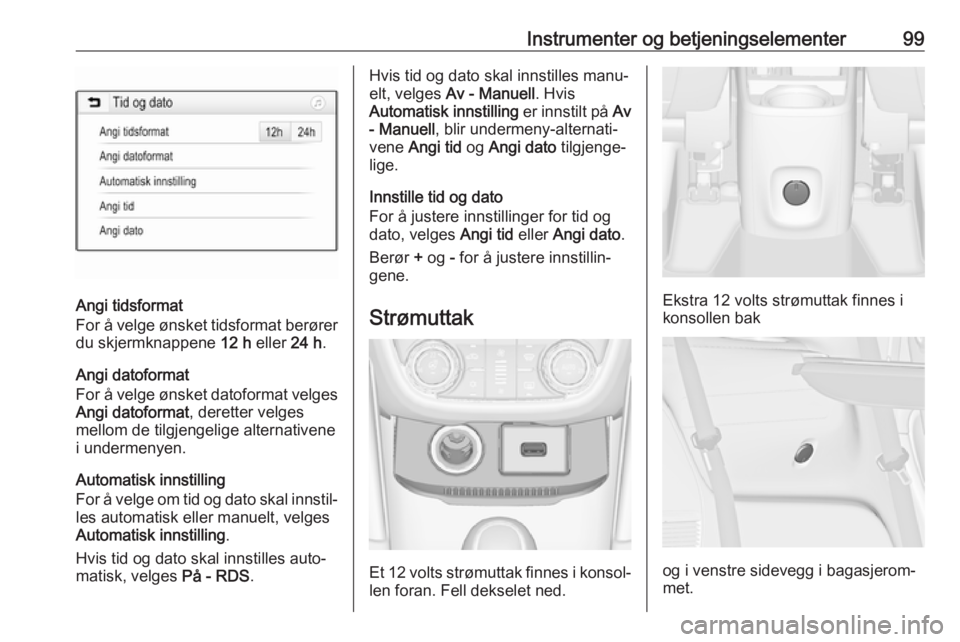

Instrumenter og betjeningselementer99
Angi tidsformat
For å velge ønsket tidsformat berører
du skjermknappene 12 h eller 24 h.
Angi datoformat
For å velge ønsket datoformat velges Angi datoformat , deretter velges
mellom de tilgjengelige alternativene
i undermenyen.
Automatisk innstilling
For å velge om tid og dato skal innstil‐ les automatisk eller manuelt, velges
Automatisk innstilling .
Hvis tid og dato skal innstilles auto‐
matisk, velges På - RDS.
Hvis tid og dato skal innstilles manu‐
elt, velges Av - Manuell . Hvis
Automatisk innstilling er innstilt på Av
- Manuell , blir undermeny-alternati‐
vene Angi tid og Angi dato tilgjenge‐
lige.
Innstille tid og dato
For å justere innstillinger for tid og
dato, velges Angi tid eller Angi dato .
Berør + og - for å justere innstillin‐
gene.
Strømuttak
Et 12 volts strømuttak finnes i konsol‐
len foran. Fell dekselet ned.
Ekstra 12 volts strømuttak finnes i
konsollen bak
og i venstre sidevegg i bagasjerom‐
met.

100Instrumenter og betjeningselementerDet maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning i bilen.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm,
for eksempel ladere eller batterier, må ikke tilkobles.
Ikke skad strømuttakene med støps‐
ler som ikke passer.
Stopp/start-system 3 199.Sigarettenner
Sigarettenneren er plassert i konsol‐
len foran. Fell dekselet ned.
Trykk inn sigarettenneren. Den slås
automatisk av når elementet er
glødende. Trekk ut sigarettenneren.
Askebegre
Merk
Kun for aske, ikke for brennbart
avfall.
Det bærbare askebegeret kan settes i koppholderne.

Instrumenter og betjeningselementer101Varsellys, målere og
kontrollamper
Instrumentgruppe I noen modeller dreies viserne i
instrumentene kortvarig helt rundt når
tenningen slås på.
Speedometer
Viser bilens hastighet.
Kilometerteller
Den totale registrerte kjørelengden
vises i km.
Tripteller
Registrert kjørelengde siden siste nullstilling vises.
Triptelleren teller opptil 9999 km og
starter deretter på 0.
To triptellersider kan velges for
forskjellige kjøreturer.
Velg ; ved å trykke på Menu på
blinklyshendelen. Vri funksjonsvelge‐
ren på blinklyshendelen og velg ;
1 eller ;2. Hver av triptellersidene
kan nullstilles separat ved å trykke på SET/CLR -knappen på blinklyshende‐
len i noen sekunder i den aktuelle
menyen.

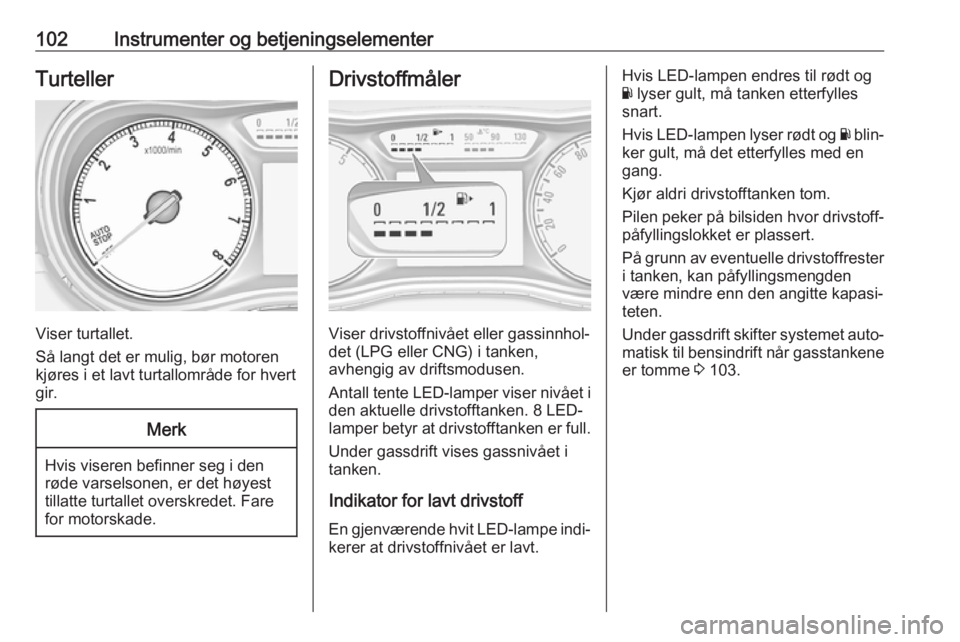

102Instrumenter og betjeningselementerTurteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået eller gassinnhol‐
det (LPG eller CNG) i tanken,
avhengig av driftsmodusen.
Antall tente LED-lamper viser nivået i den aktuelle drivstofftanken. 8 LED-
lamper betyr at drivstofftanken er full.
Under gassdrift vises gassnivået i
tanken.
Indikator for lavt drivstoff En gjenværende hvit LED-lampe indi‐kerer at drivstoffnivået er lavt.
Hvis LED-lampen endres til rødt og
Y lyser gult, må tanken etterfylles
snart.
Hvis LED-lampen lyser rødt og Y blin‐
ker gult, må det etterfylles med en
gang.
Kjør aldri drivstofftanken tom.
Pilen peker på bilsiden hvor drivstoff‐ påfyllingslokket er plassert.
På grunn av eventuelle drivstoffrester
i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.
Under gassdrift skifter systemet auto‐ matisk til bensindrift når gasstankene
er tomme 3 103.

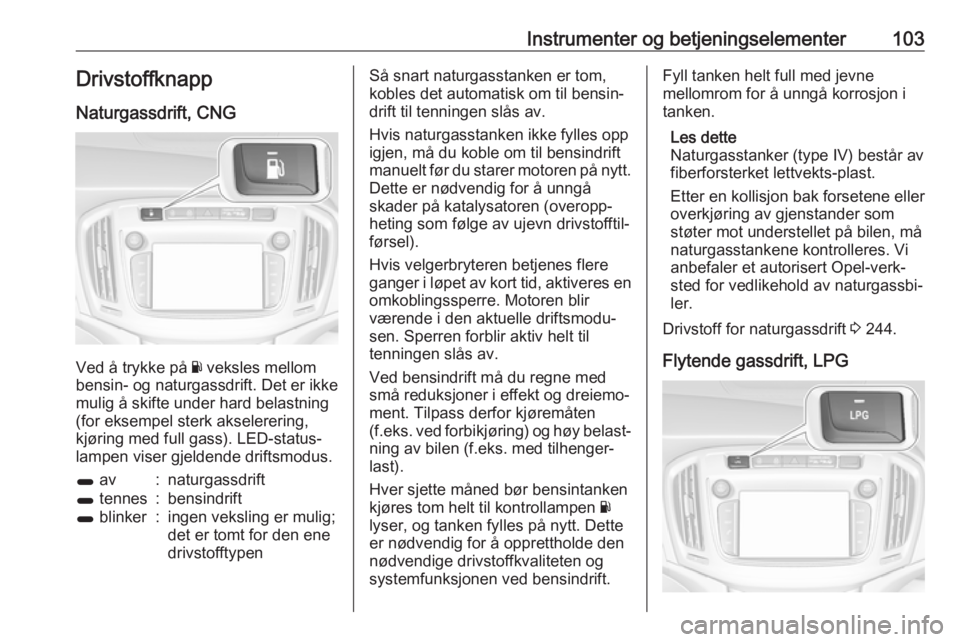

Instrumenter og betjeningselementer103DrivstoffknappNaturgassdrift, CNG
Ved å trykke på Y veksles mellom
bensin- og naturgassdrift. Det er ikke
mulig å skifte under hard belastning
(for eksempel sterk akselerering,
kjøring med full gass). LED-status‐
lampen viser gjeldende driftsmodus.
1 av:naturgassdrift1 tennes:bensindrift1 blinker:ingen veksling er mulig;
det er tomt for den ene
drivstofftypenSå snart naturgasstanken er tom,
kobles det automatisk om til bensin‐
drift til tenningen slås av.
Hvis naturgasstanken ikke fylles opp igjen, må du koble om til bensindriftmanuelt før du starer motoren på nytt.
Dette er nødvendig for å unngå
skader på katalysatoren (overopp‐
heting som følge av ujevn drivstofftil‐
førsel).
Hvis velgerbryteren betjenes flere ganger i løpet av kort tid, aktiveres en omkoblingssperre. Motoren blir
værende i den aktuelle driftsmodu‐
sen. Sperren forblir aktiv helt til
tenningen slås av.
Ved bensindrift må du regne med små reduksjoner i effekt og dreiemo‐
ment. Tilpass derfor kjøremåten
(f.eks. ved forbikjøring) og høy belast‐ ning av bilen (f.eks. med tilhenger‐
last).
Hver sjette måned bør bensintanken
kjøres tom helt til kontrollampen Y
lyser, og tanken fylles på nytt. Dette
er nødvendig for å opprettholde den
nødvendige drivstoffkvaliteten og
systemfunksjonen ved bensindrift.Fyll tanken helt full med jevne
mellomrom for å unngå korrosjon i
tanken.
Les dette
Naturgasstanker (type IV) består av
fiberforsterket lettvekts-plast.
Etter en kollisjon bak forsetene eller
overkjøring av gjenstander som
støter mot understellet på bilen, må
naturgasstankene kontrolleres. Vi
anbefaler et autorisert Opel-verk‐
sted for vedlikehold av naturgassbi‐
ler.
Drivstoff for naturgassdrift 3 244.
Flytende gassdrift, LPG

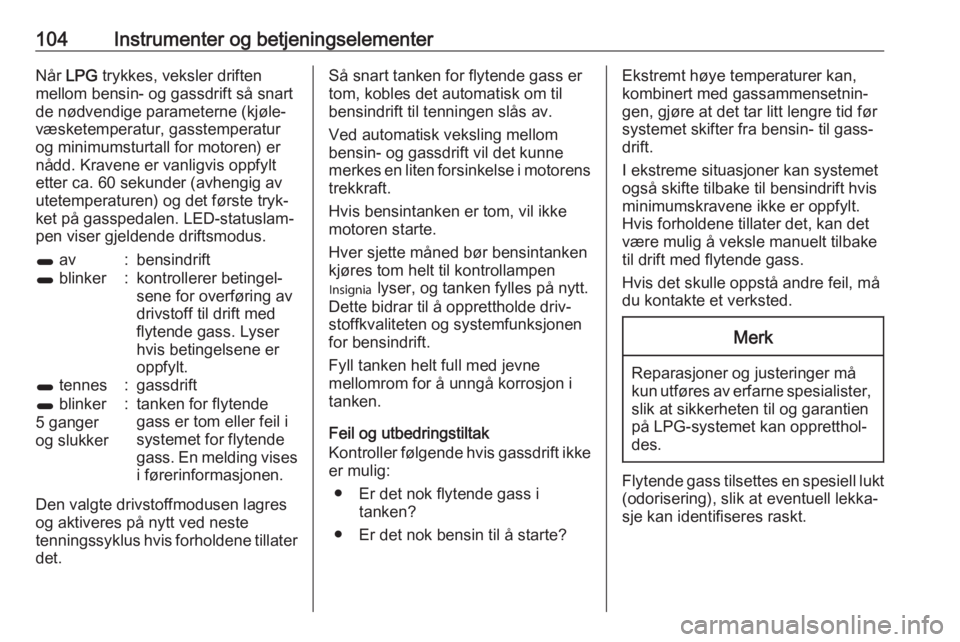

104Instrumenter og betjeningselementerNår LPG trykkes, veksler driften
mellom bensin- og gassdrift så snart
de nødvendige parameterne (kjøle‐
væsketemperatur, gasstemperatur
og minimumsturtall for motoren) er
nådd. Kravene er vanligvis oppfylt
etter ca. 60 sekunder (avhengig av
utetemperaturen) og det første tryk‐
ket på gasspedalen. LED-statuslam‐
pen viser gjeldende driftsmodus.1 av:bensindrift1 blinker:kontrollerer betingel‐
sene for overføring av
drivstoff til drift med
flytende gass. Lyser
hvis betingelsene er
oppfylt.1 tennes:gassdrift1 blinker
5 ganger
og slukker:tanken for flytende
gass er tom eller feil i
systemet for flytende
gass. En melding vises i førerinformasjonen.
Den valgte drivstoffmodusen lagresog aktiveres på nytt ved neste
tenningssyklus hvis forholdene tillater det.
Så snart tanken for flytende gass er
tom, kobles det automatisk om til
bensindrift til tenningen slås av.
Ved automatisk veksling mellom
bensin- og gassdrift vil det kunne
merkes en liten forsinkelse i motorens
trekkraft.
Hvis bensintanken er tom, vil ikke
motoren starte.
Hver sjette måned bør bensintanken
kjøres tom helt til kontrollampen
I lyser, og tanken fylles på nytt.
Dette bidrar til å opprettholde driv‐
stoffkvaliteten og systemfunksjonen
for bensindrift.
Fyll tanken helt full med jevne
mellomrom for å unngå korrosjon i
tanken.
Feil og utbedringstiltak
Kontroller følgende hvis gassdrift ikke er mulig:
● Er det nok flytende gass i tanken?
● Er det nok bensin til å starte?Ekstremt høye temperaturer kan,
kombinert med gassammensetnin‐
gen, gjøre at det tar litt lengre tid før
systemet skifter fra bensin- til gass‐
drift.
I ekstreme situasjoner kan systemet
også skifte tilbake til bensindrift hvis
minimumskravene ikke er oppfylt.
Hvis forholdene tillater det, kan det
være mulig å veksle manuelt tilbake
til drift med flytende gass.
Hvis det skulle oppstå andre feil, må
du kontakte et verksted.Merk
Reparasjoner og justeringer må
kun utføres av erfarne spesialister,
slik at sikkerheten til og garantien
på LPG-systemet kan oppretthol‐
des.
Flytende gass tilsettes en spesiell lukt
(odorisering), slik at eventuell lekka‐
sje kan identifiseres raskt.

Instrumenter og betjeningselementer1059Advarsel
Skift umiddelbart til bensinmodus
hvis det lukter gass i bilen eller i umiddelbar nærhet av bilen.
Røyking forbudt. Åpen ild og
antennelseskilder forbudt.
Hvis gasslukten ikke har blitt borte,
må motoren ikke startes. Sørg for at
feilen utbedres ved et verksted.
Følg eierens instruksjoner og lokale
bestemmelser ved bruk av underjor‐
diske parkeringshus.
Les dette
Slå av tenningen hvis det skulle oppstå en ulykke.
Drivstoff for gassdrift 3 244.
Kjølevæsketemperaturmå‐
ler
Antall tente lysdioder viser kjølevæ‐
sketemperaturen.
opp til 3
lysdioder:motoren har ennå
ikke nådd drifts‐
temperatur4 til 6 lysdioder:normal driftstem‐
peraturmer enn 6
lysdioder:temperaturen er
for høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av
motoren. Fare for motoren.
Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og
filterskiftvarsel variere betydelig.
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km,
avhengig av hva som inntreffer først.
Dette kan være et ekstra motorolje-
og filterskift eller inngå i en vanlig
service.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐
senteret 3 115.

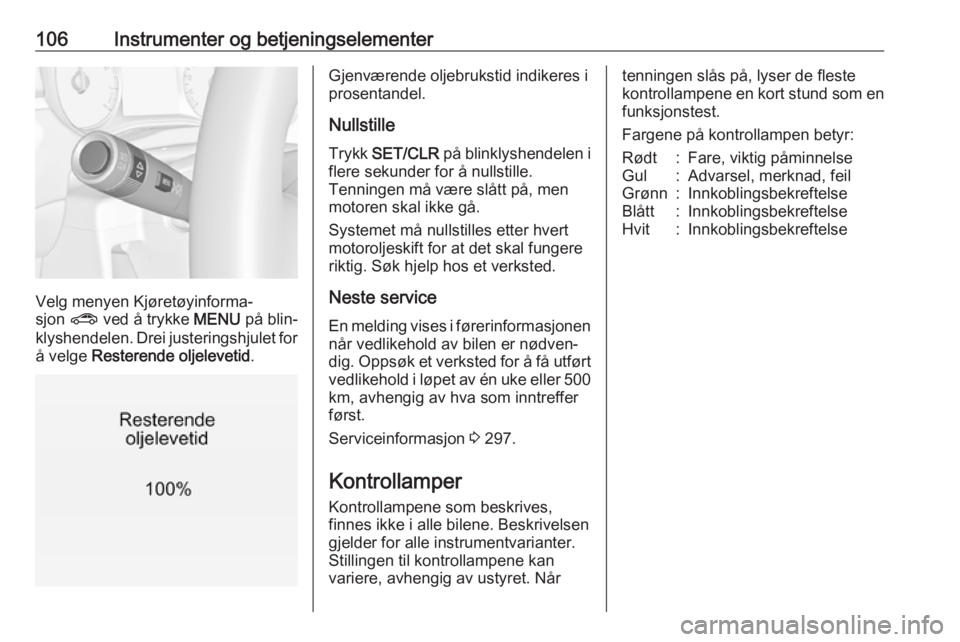

106Instrumenter og betjeningselementer
Velg menyen Kjøretøyinforma‐
sjon ? ved å trykke MENU på blin‐
klyshendelen. Drei justeringshjulet for å velge Resterende oljelevetid .
Gjenværende oljebrukstid indikeres i
prosentandel.
Nullstille
Trykk SET/CLR på blinklyshendelen i
flere sekunder for å nullstille.
Tenningen må være slått på, men
motoren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Neste service
En melding vises i førerinformasjonen når vedlikehold av bilen er nødven‐
dig. Oppsøk et verksted for å få utført
vedlikehold i løpet av én uke eller 500
km, avhengig av hva som inntreffer
først.
Serviceinformasjon 3 297.
Kontrollamper
Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Stillingen til kontrollampene kan
variere, avhengig av ustyret. Nårtenningen slås på, lyser de fleste
kontrollampene en kort stund som en funksjonstest.
Fargene på kontrollampen betyr:Rødt:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlått:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse

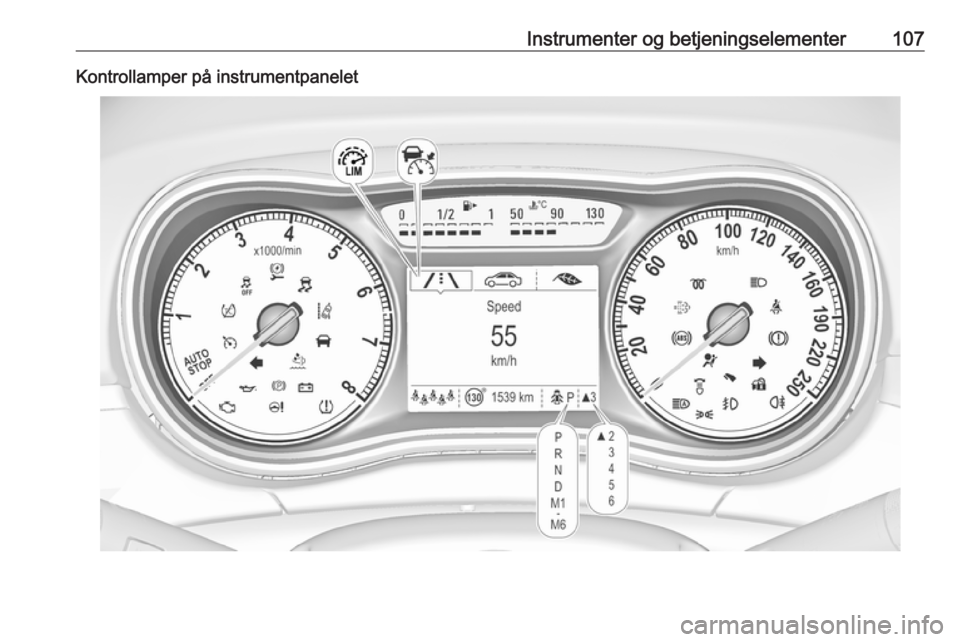

Instrumenter og betjeningselementer107Kontrollamper på instrumentpanelet

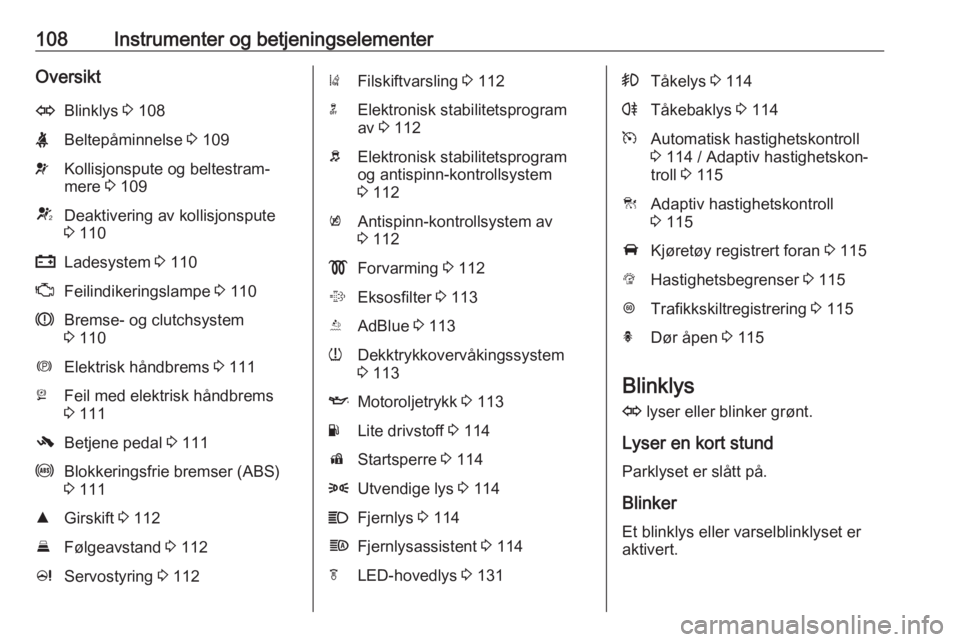

108Instrumenter og betjeningselementerOversiktOBlinklys 3 108XBeltepåminnelse 3 109vKollisjonspute og beltestram‐
mere 3 109VDeaktivering av kollisjonspute
3 110pLadesystem 3 110ZFeilindikeringslampe 3 110RBremse- og clutchsystem
3 110mElektrisk håndbrems 3 111jFeil med elektrisk håndbrems
3 111-Betjene pedal 3 111uBlokkeringsfrie bremser (ABS)
3 111RGirskift 3 112EFølgeavstand 3 112cServostyring 3 112)Filskiftvarsling 3 112nElektronisk stabilitetsprogram
av 3 112bElektronisk stabilitetsprogram
og antispinn-kontrollsystem
3 112kAntispinn-kontrollsystem av
3 112!Forvarming 3 112%Eksosfilter 3 113YAdBlue 3 113wDekktrykkovervåkingssystem
3 113IMotoroljetrykk 3 113YLite drivstoff 3 114dStartsperre 3 1148Utvendige lys 3 114CFjernlys 3 114fFjernlysassistent 3 114fLED-hovedlys 3 131>Tåkelys 3 114rTåkebaklys 3 114mAutomatisk hastighetskontroll
3 114 / Adaptiv hastighetskon‐
troll 3 115CAdaptiv hastighetskontroll
3 115AKjøretøy registrert foran 3 115LHastighetsbegrenser 3 115LTrafikkskiltregistrering 3 115hDør åpen 3 115
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund Parklyset er slått på.
Blinker
Et blinklys eller varselblinklyset er
aktivert.
