10Kort og godtOversigt over instrumentpanel

26Nøgler, døre og ruderAktivering● Aktiverer automatisk 30 sekunder , efter at bilen er låst
(initialisering af systemet).
● Direkte ved at trykke på e på
fjernbetjeningen igen efter
låsning.
Bemærkninger
Ændringer i kabinen, f.eks. brugen
af sædebetræk samt åbne ruder
eller soltag, kan påvirke kabineover‐
vågningens funktion.
Aktivering uden kabine- og
hældningsovervågning
Sluk for kabine- og hældningsover‐
vågningen, når der efterlades dyr i
bilen, da store mængder ultralydssig‐
naler eller bevægelser udløser alar‐
men. Den skal også slukkes, når bilen befinder sig på en færge eller et tog.
1. Luk bagklappen, motorhjelmen og
ruderne.
2. Tryk på o. Lysdioden i knappen
lyser i op til 10 minutter.
3. Luk dørene.
4. Aktiver tyverialarmen.
Der vises en statusmeddelelse i fører‐ informationscentret.
Status-lysdiode
Status-lysdioden er integreret i føle‐
ren øverst på instrumentpanelet.
Status i de første 30 sekunder efter
aktivering af tyverialarmen:
Diode tændt:test, armerings-
forsinkelseDioden blinker
hurtigt:døre, bagklap eller
motorhjelm ikke
lukket korrekt,
eller fejl i systemet

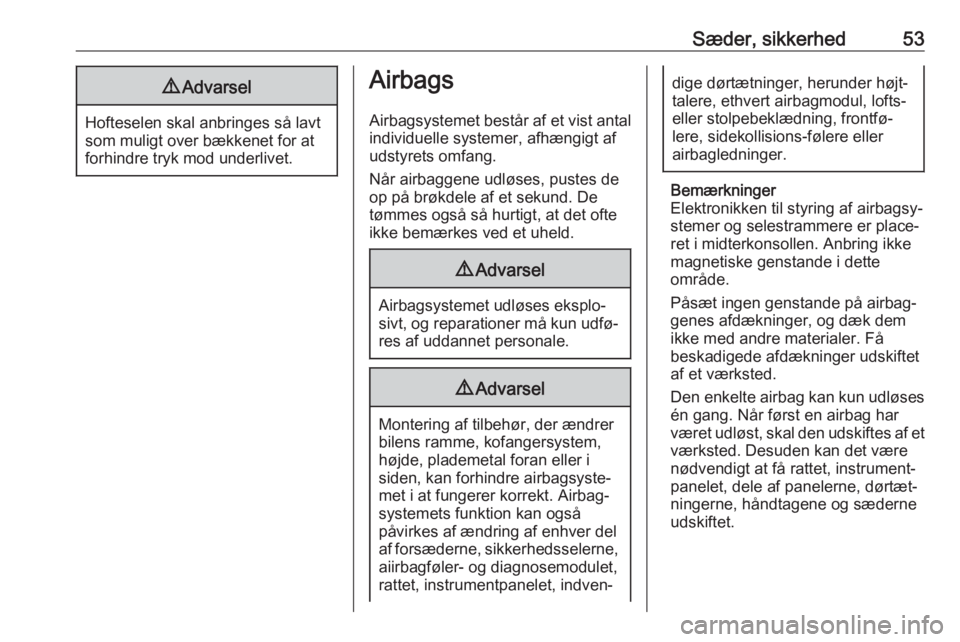

Sæder, sikkerhed539Advarsel
Hofteselen skal anbringes så lavt
som muligt over bækkenet for at
forhindre tryk mod underlivet.
Airbags
Airbagsystemet består af et vist antal individuelle systemer, afhængigt af
udstyrets omfang.
Når airbaggene udløses, pustes de
op på brøkdele af et sekund. De
tømmes også så hurtigt, at det ofte
ikke bemærkes ved et uheld.9 Advarsel
Airbagsystemet udløses eksplo‐
sivt, og reparationer må kun udfø‐ res af uddannet personale.
9 Advarsel
Montering af tilbehør, der ændrer
bilens ramme, kofangersystem,
højde, plademetal foran eller i
siden, kan forhindre airbagsyste‐
met i at fungerer korrekt. Airbag‐
systemets funktion kan også
påvirkes af ændring af enhver del
af forsæderne, sikkerhedsselerne, aiirbagføler- og diagnosemodulet,
rattet, instrumentpanelet, indven‐
dige dørtætninger, herunder højt‐
talere, ethvert airbagmodul, lofts-
eller stolpebeklædning, frontfø‐
lere, sidekollisions-følere eller
airbagledninger.
Bemærkninger
Elektronikken til styring af airbagsy‐
stemer og selestrammere er place‐
ret i midterkonsollen. Anbring ikke
magnetiske genstande i dette
område.
Påsæt ingen genstande på airbag‐ genes afdækninger, og dæk dem
ikke med andre materialer. Få
beskadigede afdækninger udskiftet af et værksted.
Den enkelte airbag kan kun udløses
én gang. Når først en airbag har
været udløst, skal den udskiftes af et
værksted. Desuden kan det være
nødvendigt at få rattet, instrument‐
panelet, dele af panelerne, dørtæt‐
ningerne, håndtagene og sæderne
udskiftet.

122Instrumenter og betjeningInformationsdisplayInformationsdisplayet er placeret i
instrumentpanelet i nærheden af
instrumentgruppen.
Bilen har et 7'' R 4.0 IntelliLink -display
med touchscreenfunktion.
Informationsdisplayene kan vise: ● tid 3 100
● udetemperatur 3 100
● dato 3 100
● Infotainment-system, se beskri‐ velsen i Infotainment-håndbogen
● bakkamera 3 240
● parkeringsassistent 3 236
● navigation, se beskrivelsen i Info‐
tainment-håndbogen
● systemmeddelelser
● individuelle indstillinger 3 124
R 4.0 IntelliLink Valg af menuer og indstillinger
Menuerne og indstillingerne nås via
displayet.
Tryk på X for at tænde displayet.
Tryk på ; for at vise startsiden.
Tryk på det ønskede menu-displayi‐
kon med en finger.
Tryk på det pågældende ikon for at
bekræfte et valg.
Tryk på 9 for at komme tilbage til det
næste højere menuniveau.
Tryk på ; for at vende tilbage til start‐
siden.
Yderligere oplysninger fremgår af
instruktionsbogen til Infotainment.
Individuelle indstillinger 3 124.
Fejlmeddelelser
Meddelelserne vises hovedsageligt i
førerinformationscenteret, i nogle
tilfælde sammen med en advarsel og
en klokke.
Bil- og servicemeddelelser i
førerinformationscenteret
Fejlmeddelelserne vises som tekst.
Følg anvisningerne i meddelelserne.
Tryk på SET/CLR , MENU eller drej
fingerhjulet for at bekræfte en medde‐
lelse.

138LygterLæselamper
Betjenes ved at trykke på s og t i
kabinelysene for og bag.
Lys i solskærme
Tænder, når dækslet åbnes.
Lysfunktioner
Belysning af midterkonsol
Spotlamper i kabinelyset tændes, når forlygterne tændes.
Indstigningslys
Velkomstlys Forlygter, baglygter, nummerplade‐
lys, instrumentpanellys, kabinelys og
lysstriberne i døre og FlexConsole
tændes et kort øjeblik, når bilen låses
op med fjernbetjeningen. Denne funk‐ tion fungerer kun i mørke og gør detlettere at lokalisere bilen.
Lyset slukkes med det samme, når
tændingsnøglen drejes til position 1
3 199.
Aktivering og deaktivering af denne
funktion kan ændres på Indstillinger-
menuen på info-displayet. Indivi‐ duelle indstillinger 3 124.
Indstillingerne kan gemmes i den
benyttede nøgle 3 21.Følgende lys tændes derudover, når
førerdøren åbnes:
● oplysning af nogle kontakter
● Førerinformationscenter
● dørlommelys
Follow-me-home-lys Følgende lygter tændes, når nøglen
tages ud af tændingskontakten:
● kabinelys
● instrumentpanellys (kun når det er mørkt)
● lysrør i døre
● nummerpladelys (udstignings‐ lys)
Lysene slukkes automatisk efter en
forsinkelse og tændes igen, hvis føre‐
rens dør åbnes.
Rutelys Forlygter, baglygter og nummerpla‐
delys oplyser det omgivende område
i et indstilleligt tidsrum, når bilen forla‐
des.

Pleje af bilen259Pleje af bilenGenerelt..................................... 260
Tilbehør og ændring af bilen ...260
Oplagring af bilen ....................260
Genbrug af bilen ......................261
Kontrol af bilen ........................... 261
Arbejde på bilen ......................261
Motorhjelm ............................... 261
Motorolie .................................. 262
Kølevæske .............................. 263
Servostyringsvæske ................264
Sprinklervæske ........................265
Bremser ................................... 265
Bremsevæske ......................... 265
Bilbatteri .................................. 265
Udluftning af brændstofsystem ....................267
Udskiftning af viskerblade .......267
Udskiftning af pærer ..................268
Halogenforlygter ......................268
Lysdiodeforlygter .....................270
Tågelygter ............................... 270
Baglygter ................................. 271
Sideblinklys ............................. 273
Nummerpladelys .....................274Kabinelys................................. 274
Instrumentlys ........................... 274
Elektrisk system .........................275
Sikringer .................................. 275
Sikringsboks i motorrum ..........276
Sikringsboks i instrumentpanel ......................278
Sikringsboks i lastrum .............279
Bilens værktøj ............................ 281
Værktøj .................................... 281
Hjul og dæk ................................ 281
Vinterdæk ................................ 281
Dækmærkning ......................... 282
Dæktryk ................................... 282
Dæktrykovervågning ...............283
Mønsterdybde ......................... 286
Ændring af dæk- og hjulstørrelse ............................ 287
Hjulkapsler ............................... 287
Snekæder ................................ 287
Lappesæt ................................ 288
Hjulskift .................................... 290
Reservehjul ............................. 293
Starthjælp .................................. 296
Kørsel med påhæng ..................298
Bugsering af bilen ....................298
Bugsering af en anden bil ........299Kosmetisk pleje .......................... 300
Udvendig pleje ......................... 300
Pleje af interiør ........................ 302

278Pleje af bilenNr.Strømkreds46–47Horn48Køleventilator49Brændstofpumpe50Forlygteindstilling/adaptive
forlygter51Luftspjæld52Ekstra varmeapparat/diesel‐
motor53Gearkasse-styreenhed/motor‐
styreenhed54Vakuumpumpe/instrumentpa‐
nelgruppe/varme og ventilation/
airconditionsystem
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i
instrumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og
fjern det.
I højrestyrede biler sidder sikrings‐ boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.

Pleje af bilen279Nr.Strømkreds1Cruise control/fartbegrænser/
adaptiv cruise control/knapper
på rattet2Udvendige lygter/karrosseri-
styreenhed3Udvendige lygter/karrosseri-
styreenhed4Infotainment-system5Infotainment-system/instrument6Stikdåse/lighter7Stikkontakt8Venstre nærlys/karrosseri-
styreenhed9Højre nærlys/karrosseri-
styreenhed/airbag-modul10Dørlåse/karrosseri-styreenhed11Kabineblæser12–13Solafskærmning14DiagnosestikNr.Strømkreds15Airbag16Stikkontakt17Klimaanlæg18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentpanelgruppe/tyveri‐
alarm22Tændingsføler23Karrosseristyreenhed24Karrosseristyreenhed25Opvarmning af rat26–
Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
Tag dækslet af.
Hvis udstyret med lappesæt, skal
hele boksen fjernes.

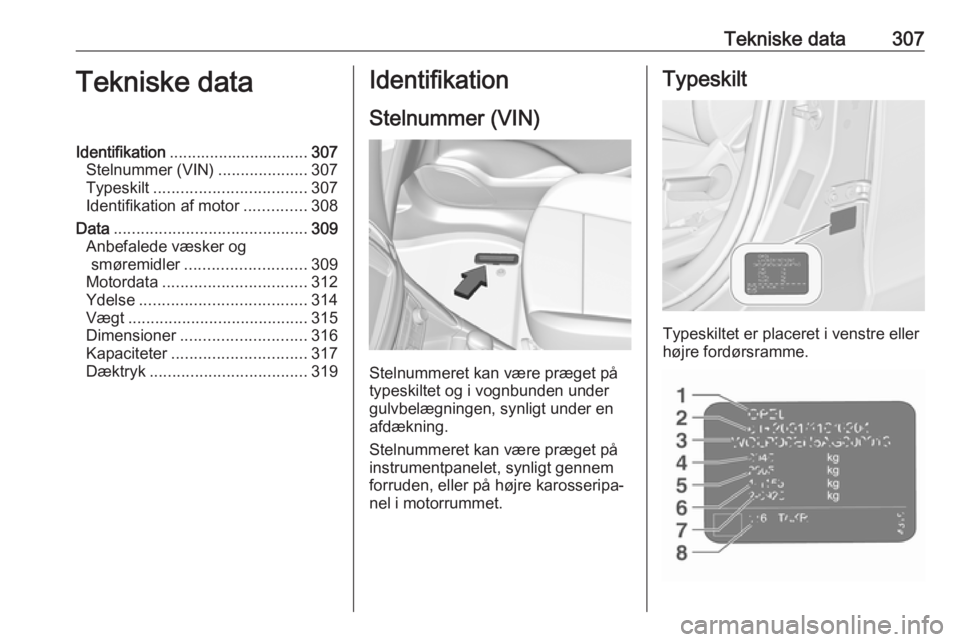

Tekniske data307Tekniske dataIdentifikation............................... 307
Stelnummer (VIN) ....................307
Typeskilt .................................. 307
Identifikation af motor ..............308
Data ........................................... 309
Anbefalede væsker og smøremidler ........................... 309
Motordata ................................ 312
Ydelse ..................................... 314
Vægt ........................................ 315
Dimensioner ............................ 316
Kapaciteter .............................. 317
Dæktryk ................................... 319Identifikation
Stelnummer (VIN)
Stelnummeret kan være præget på
typeskiltet og i vognbunden under
gulvbelægningen, synligt under en
afdækning.
Stelnummeret kan være præget på
instrumentpanelet, synligt gennem
forruden, eller på højre karosseripa‐
nel i motorrummet.
Typeskilt
Typeskiltet er placeret i venstre eller
højre fordørsramme.

337Informationsdisplay..................... 122
Informationsdisplays ...................117
Infotainment-kontrolpanel ...........142
Instrumentgruppe ......................103
Instrumentlys ............................. 274
Intellitext ..................................... 157
Interaktivt kørselssystem ............219
Interessepunkter .........................171
J
Justerbare ventilationsspjæld ....196
K Kabinebelysning .........................137
Kabinelys ........................... 137, 274
Kapaciteter ................................ 317
Katalysator ................................. 206
Klimastyring ................................ 190
Klimaanlæg .................................. 15
Km-tæller ................................... 103
Knapper på rattet .........................97
Kode ........................................... 122
Kontakter .................................... 171
Kontrollamper .....................103, 108
Kontroller på bilen ......................261
Kontrol over bilen ....................... 199
Konvekse spejle .......................... 28
Kopholdere .................................. 67
Kort ............................................. 167
Kurvelys ...................................... 134
Køle- og frostvæske ...................305Kølevandstermometer ...............107
Kølevæske ................................. 263
Kørelys ...................................... 133
Kørsel med påhæng ...254, 255, 298
Kørselsforhold og tips til kørsel med påhæng .......................... 254
Kørselskontrolsystem .................217
L
Ladesystem ............................... 112
Lagrede indstillinger .....................21
Lagring af stationer .....................155
Lappesæt ................................... 288 Lastorganiseringssystem .............88
Lastrum .................................. 24, 79
Lastrumsdækken .........................81
LED-forlygter ...................... 116, 134
Lighter ........................................ 102
Liste over frakørsler ....................176
LPG ............................ 105, 249, 309
Luftindtag ................................... 197
Lydkontakter på rattet .................142
Lydstyrke Automatisk lydstyrke ...............150
Hastighedsstyret lydstyrke ......150
Indstilling af lydstyrke ..............145
Lyd fra ..................................... 145
Lydstyrke for berøringsbip....... 150
Lydstyrkebegrænsning ved
høje temperaturer.................... 145Maksimal startlydstyrke ...........150
Ringetonelydstyrke .................150
TP-lydstyrke ............................ 150
Lydstyrke for berøringsbip ..........150
Lydstyrkeindstillinger ..................150
Lygter.......................................... 130
Lysdiodeforlygter ........................270
Lys i solskærme ......................... 138
Lyskontakt ................................. 130
Lyslængderegulering .................132
Lysstyrke for instrumentlys ........137
Læselamper ............................... 138
Læsseinformation ........................94
M
Maksimal startlydstyrke ..............150
Manuel funktion .........................211
Manuel gearkasse .....................213
Manuelle ruder ............................. 30
Manuel nedblænding ...................29
Manuel sædeindstilling .................38
Menubetjening ............................ 147
Menuen Hjem ............................. 147
Mobiltelefoner og CB-radioer .....188
Modelspecifikke data .....................3
Motordata .................................. 312
Motorhjelm ................................. 261
Motorolie .................... 262, 305, 309
Motorolietryk .............................. 115
Mute............................................ 145
