OPEL ZAFIRA C 2018.5 Manual de Instrucciones (in Spanish)

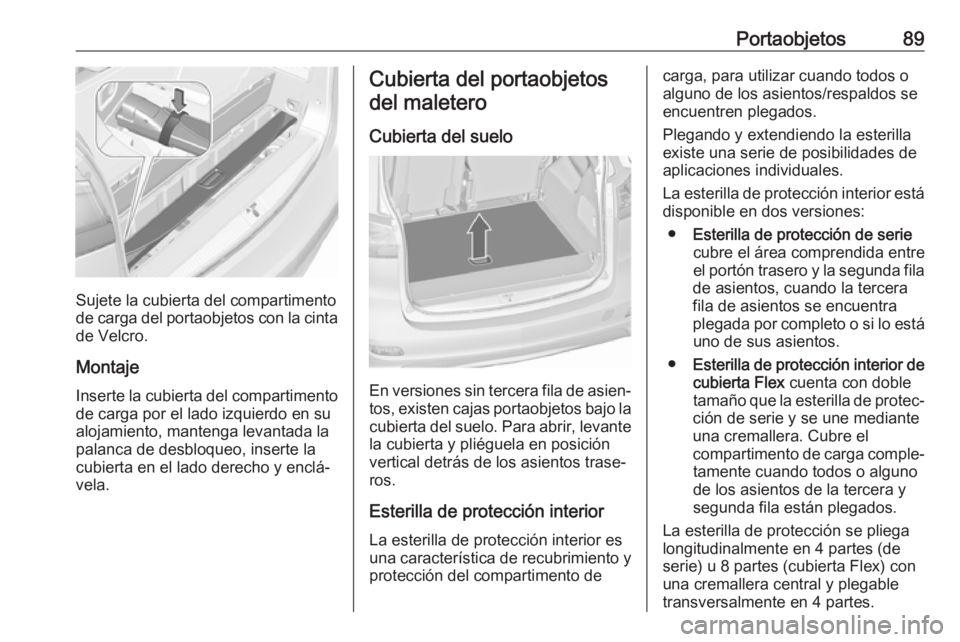

Portaobjetos89
Sujete la cubierta del compartimento
de carga del portaobjetos con la cinta
de Velcro.
Montaje Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la
cubierta en el lado derecho y enclá‐
vela.
Cubierta del portaobjetos
del maletero
Cubierta del suelo
En versiones sin tercera fila de asien‐ tos, existen cajas portaobjetos bajo la cubierta del suelo. Para abrir, levante
la cubierta y pliéguela en posición
vertical detrás de los asientos trase‐
ros.
Esterilla de protección interior La esterilla de protección interior es
una característica de recubrimiento y protección del compartimento de
carga, para utilizar cuando todos o
alguno de los asientos/respaldos se
encuentren plegados.
Plegando y extendiendo la esterilla
existe una serie de posibilidades de
aplicaciones individuales.
La esterilla de protección interior está
disponible en dos versiones:
● Esterilla de protección de serie
cubre el área comprendida entre el portón trasero y la segunda fila
de asientos, cuando la tercera
fila de asientos se encuentra
plegada por completo o si lo está uno de sus asientos.
● Esterilla de protección interior de
cubierta Flex cuenta con doble
tamaño que la esterilla de protec‐
ción de serie y se une mediante
una cremallera. Cubre el
compartimento de carga comple‐ tamente cuando todos o alguno
de los asientos de la tercera y
segunda fila están plegados.
La esterilla de protección se pliega
longitudinalmente en 4 partes (de
serie) u 8 partes (cubierta Flex) con
una cremallera central y plegable
transversalmente en 4 partes.

90Portaobjetos
A continuación se ofrecen tan solo
algunos ejemplos de uso de las este‐
rillas.
Antes de plegar y extender la esteri‐
lla, deben retirarse todos los compo‐ nentes de los carriles laterales y delas argollas. Las argollas deben estar guardadas en su posición.
Cubrir el compartimento de carga entre el portón trasero y la segunda
fila de asientos
posible mediante el plegado tanto de la esterilla de protección de serie
como de la esterilla de protección
interior de cubierta Flex por la crema‐
llera a la mitad de su tamaño (doble
capa).
La esterilla está colocada doblada
cuatro veces detrás de los asientos
levantados de la tercera fila.
● Plegar los asientos de la tercera fila.
●Extienda las partes de la esterilla
plegada, de forma que la primera parte quede levantada en el
respaldo de la segunda fila de
asientos.
● Al plegar los respaldos de la segunda fila, la esterilla se
extiende automáticamente y
cubre el espacio comprendido
entre ambas filas de asientos.
● Para dejar uno de los asientos de
la tercera fila levantado, pliegue
la esterilla por la mitad de su
longitud.

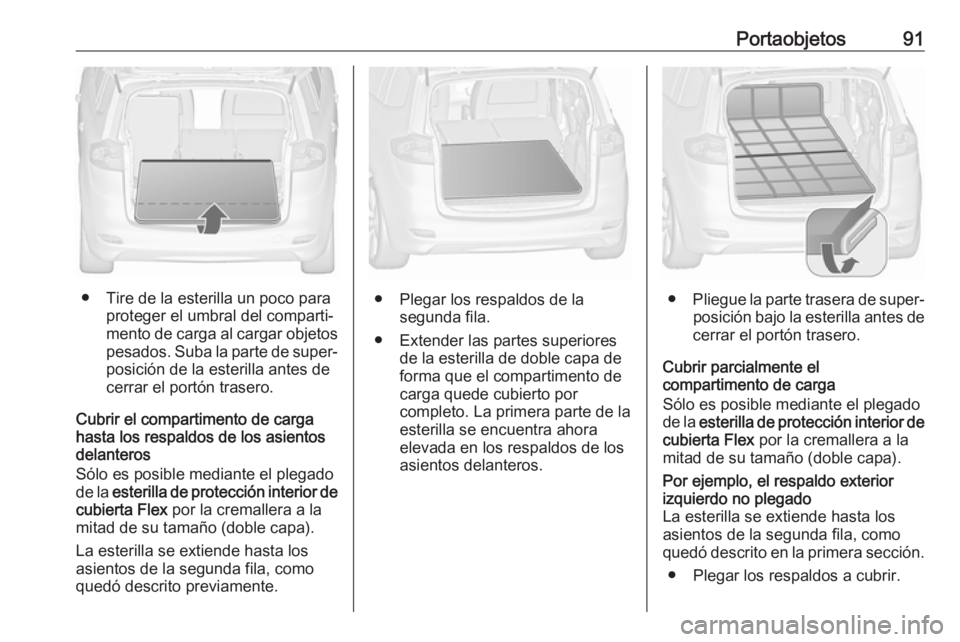

Portaobjetos91
● Tire de la esterilla un poco paraproteger el umbral del comparti‐
mento de carga al cargar objetos
pesados. Suba la parte de super‐ posición de la esterilla antes de
cerrar el portón trasero.
Cubrir el compartimento de carga
hasta los respaldos de los asientos
delanteros
Sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito previamente.● Plegar los respaldos de la segunda fila.
● Extender las partes superiores de la esterilla de doble capa de
forma que el compartimento de
carga quede cubierto por
completo. La primera parte de la
esterilla se encuentra ahora
elevada en los respaldos de los
asientos delanteros.● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de
cerrar el portón trasero.
Cubrir parcialmente el
compartimento de carga
Sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
Por ejemplo, el respaldo exterior izquierdo no plegado
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
● Plegar los respaldos a cubrir.

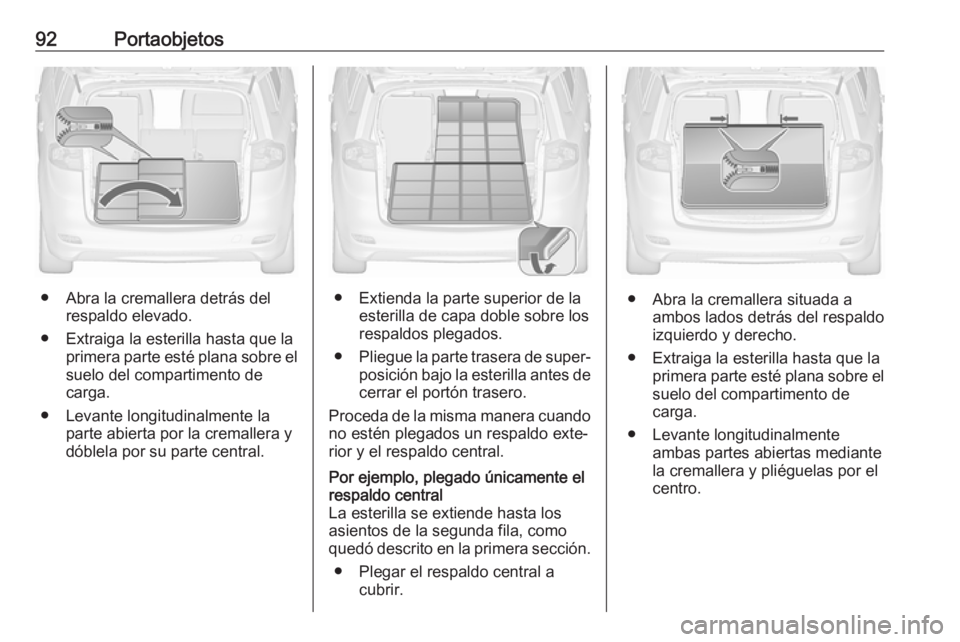

92Portaobjetos
● Abra la cremallera detrás delrespaldo elevado.
● Extraiga la esterilla hasta que la primera parte esté plana sobre el
suelo del compartimento de
carga.
● Levante longitudinalmente la parte abierta por la cremallera y
dóblela por su parte central.● Extienda la parte superior de la esterilla de capa doble sobre los
respaldos plegados.
● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de
cerrar el portón trasero.
Proceda de la misma manera cuando
no estén plegados un respaldo exte‐
rior y el respaldo central.
Por ejemplo, plegado únicamente el
respaldo central
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
● Plegar el respaldo central a cubrir.
● Abra la cremallera situada aambos lados detrás del respaldo
izquierdo y derecho.
● Extraiga la esterilla hasta que la primera parte esté plana sobre el
suelo del compartimento de
carga.
● Levante longitudinalmente ambas partes abiertas mediante
la cremallera y pliéguelas por el
centro.

Portaobjetos93
●A continuación, extienda la parte
superior pequeña de la esterilla
de capa doble sobre el respaldo central.
● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de
cerrar el portón trasero.
Las siguientes ilustraciones mues‐
tran algunos ejemplos más.Ejemplo de objetos pequeños y
largos, como esquíes.
Ejemplo de protección de cubierta
lateral.
Ejemplo de cubrición de respaldos
plegados de la segunda fila y un
asiento plegado de la tercera fila.

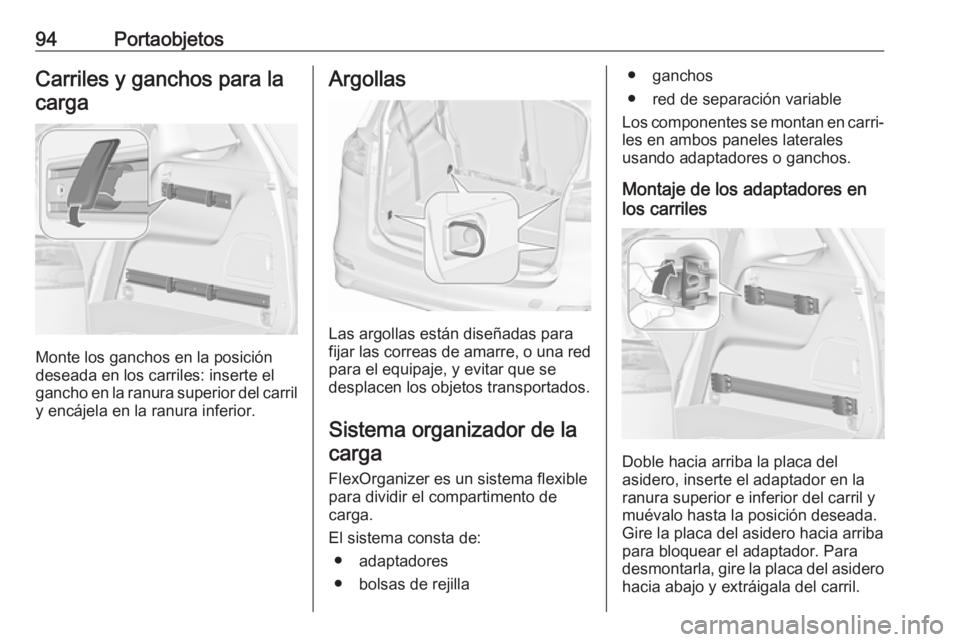

94PortaobjetosCarriles y ganchos para lacarga
Monte los ganchos en la posición
deseada en los carriles: inserte el
gancho en la ranura superior del carril y encájela en la ranura inferior.
Argollas
Las argollas están diseñadas para
fijar las correas de amarre, o una red para el equipaje, y evitar que se
desplacen los objetos transportados.
Sistema organizador de la carga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ● adaptadores
● bolsas de rejilla
● ganchos
● red de separación variable
Los componentes se montan en carri‐
les en ambos paneles laterales
usando adaptadores o ganchos.
Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del
asidero, inserte el adaptador en la
ranura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Para
desmontarla, gire la placa del asidero hacia abajo y extráigala del carril.

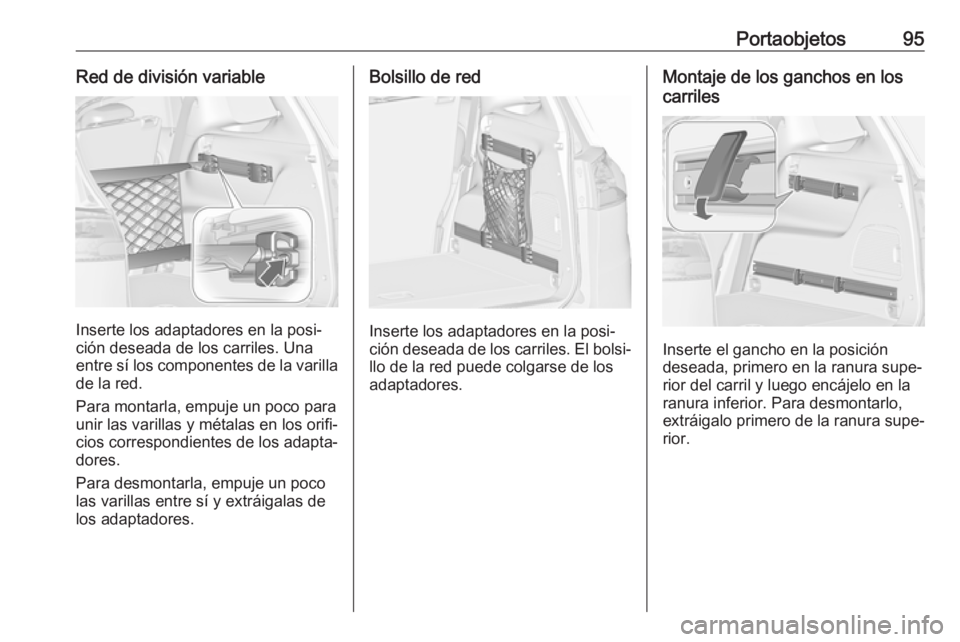

Portaobjetos95Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una
entre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para
unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco
las varillas entre sí y extráigalas de
los adaptadores.
Bolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.
Montaje de los ganchos en los
carriles
Inserte el gancho en la posición
deseada, primero en la ranura supe‐
rior del carril y luego encájelo en la
ranura inferior. Para desmontarlo,
extráigalo primero de la ranura supe‐ rior.

96PortaobjetosRed de separación delante del
portón trasero
Montar directamente delante del
portón trasero.
Antes del montaje, presione las
piezas de los cuatro extremos de la varilla de la red girando cada pieza
del extremo en sentido antihorario.
Para montar, presione conjunta‐
mente las varillas de la red e intro‐
dúzcalas dentro de las aperturas del
marco del portón trasero. La varilla
más larga debe insertarse en la parte
superior.
Para el desmontaje, comprima las
varillas de la red y desmóntelas.
Red de seguridad
La red de seguridad puede montarse
detrás de los asientos de la segunda
fila o detrás de los asientos delante‐ ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje detrás de los asientos de
la segunda fila
● Existen aberturas de montaje en ambos lados del marco del
techo, sobre los asientos de la
segunda fila: la varilla suspen‐
dida y de anclaje de la red en un
lateral, varilla de compresión y suspendida y anclada en el otro
lateral.
● Ancle los ganchos de las correas
de la red de seguridad en las
argollas delanteras a ambos
lados del compartimento de
carga.
● Tense ambas correas tirando del
extremo suelto.

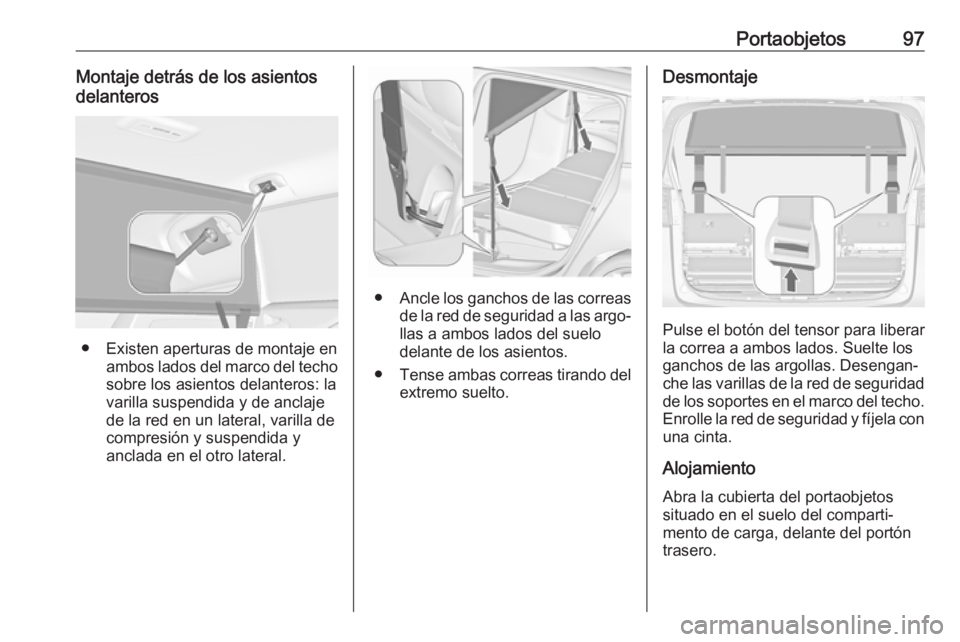

Portaobjetos97Montaje detrás de los asientos
delanteros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.
● Ancle los ganchos de las correas
de la red de seguridad a las argo‐llas a ambos lados del suelodelante de los asientos.
● Tense ambas correas tirando del
extremo suelto.
Desmontaje
Pulse el botón del tensor para liberar
la correa a ambos lados. Suelte los
ganchos de las argollas. Desengan‐
che las varillas de la red de seguridad de los soportes en el marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Alojamiento Abra la cubierta del portaobjetos
situado en el suelo del comparti‐
mento de carga, delante del portón
trasero.

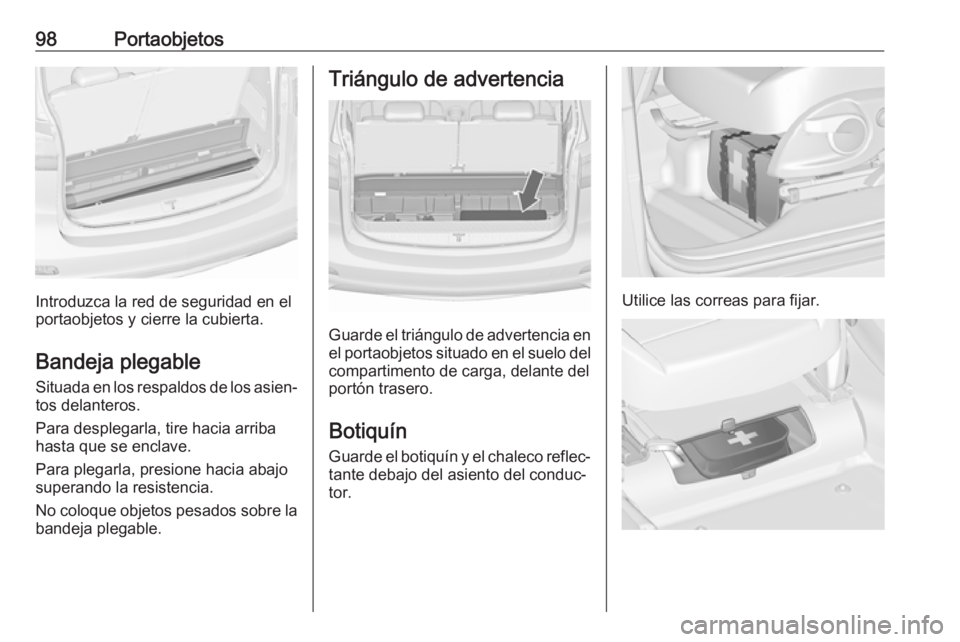

98Portaobjetos
Introduzca la red de seguridad en el
portaobjetos y cierre la cubierta.
Bandeja plegable
Situada en los respaldos de los asien‐ tos delanteros.
Para desplegarla, tire hacia arriba
hasta que se enclave.
Para plegarla, presione hacia abajo superando la resistencia.
No coloque objetos pesados sobre la
bandeja plegable.
Triángulo de advertencia
Guarde el triángulo de advertencia en
el portaobjetos situado en el suelo del compartimento de carga, delante del
portón trasero.
Botiquín
Guarde el botiquín y el chaleco reflec‐ tante debajo del asiento del conduc‐tor.
Utilice las correas para fijar.
