OPEL ZAFIRA C 2018.5 Manual de Instruções (in Portugues)

Arrumação99Desmontagem
Pressionar botão na mais esticada
para soltar a cinta de ambos os lados. Soltar os ganchos dos olhais.
Desenganchar os rolos da rede de
segurança dos suportes na estrutura
do tejadilho. Enrolar a rede e fixá-la
com uma cinta.
Arrumação
Abrir a cobertura do compartimento
de arrumação no piso da bagageira,
em frente à porta da bagageira.
Colocar a rede de segurança no
compartimento de arrumação e tapar com a cobertura.
Plataforma rebatível
Situada nos encostos dos bancos
dianteiros.
Abrir puxando para cima até
encaixar.
Rebater pressionando para baixo
para além do ponto de resistência.
Não colocar quaisquer objectos
pesados na mesa de apoio rebatível.
Triângulo de pré-
-sinalização
Arrumar o triângulo de pré-
-sinalização no compartimento de arrumação no piso da bagageira, em
frente à porta da bagageira.
Kit de primeiros socorros
Arrumar o kit de primeiros socorros e o colete reflector de emergência por
baixo do banco do condutor.

100Arrumação

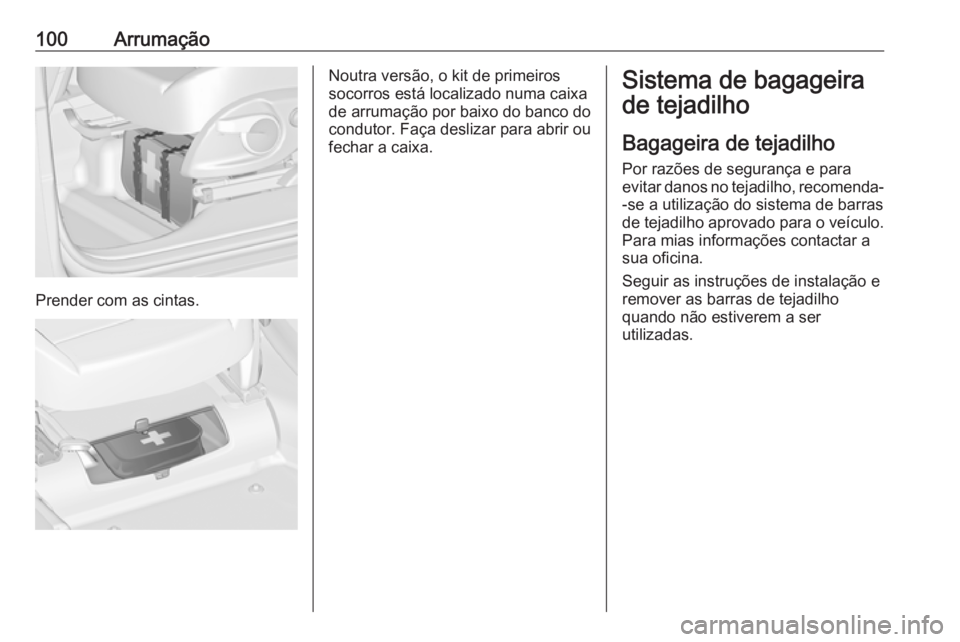

Prender com as cintas.
Noutra versão, o kit de primeiros
socorros está localizado numa caixa
de arrumação por baixo do banco do
condutor. Faça deslizar para abrir ou
fechar a caixa.Sistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda-
-se a utilização do sistema de barras
de tejadilho aprovado para o veículo. Para mias informações contactar asua oficina.
Seguir as instruções de instalação e
remover as barras de tejadilho
quando não estiverem a ser
utilizadas.

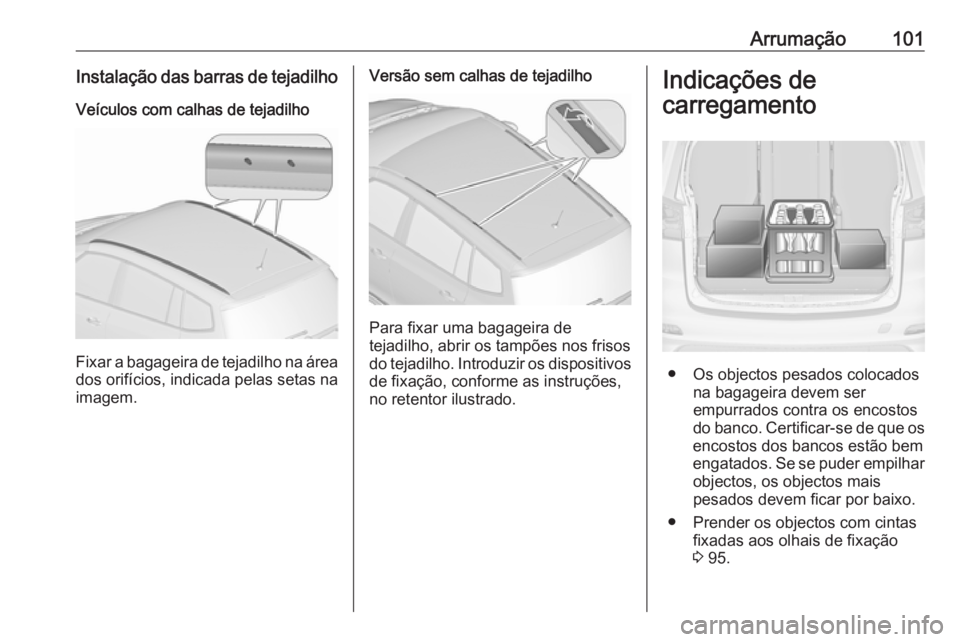

Arrumação101Instalação das barras de tejadilhoVeículos com calhas de tejadilho
Fixar a bagageira de tejadilho na áreados orifícios, indicada pelas setas na
imagem.
Versão sem calhas de tejadilho
Para fixar uma bagageira de
tejadilho, abrir os tampões nos frisos
do tejadilho. Introduzir os dispositivos
de fixação, conforme as instruções,
no retentor ilustrado.
Indicações de
carregamento
● Os objectos pesados colocados na bagageira devem ser
empurrados contra os encostos
do banco. Certificar-se de que os
encostos dos bancos estão bem
engatados. Se se puder empilhar objectos, os objectos mais
pesados devem ficar por baixo.
● Prender os objectos com cintas fixadas aos olhais de fixação
3 95.

102Arrumação● Prender objectos soltos nocompartimento de carga paraevitar que deslizem.
● Não deixar que a carga passe para além da extremidade
superior dos encostos dos
bancos.
● Não colocar quaisquer objectos na cobertura da bagageira ou no
painel de instrumentos.
● A carga não deve dificultar o funcionamento dos pedais, do
travão-de-mão e da alavanca
selectora das mudanças nem deve restringir a liberdade de
movimentos do condutor. Não
colocar no interior objectos que
não sejam presos.
● Não conduzir com a bagageira aberta.9Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem deslocar-se no
interior do veículo e provocar
ferimentos pessoais ou danos na
carga ou veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 339) e a tara CE.
Para calcular a carga, introduzir
os dados para o seu veículo na
tabela de pesos no início deste
manual.
A tara CE inclui o peso do
condutor (68 kg), bagagem
( 7 kg) e todos os fluidos (depósito
de combustível 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
● Conduzir com carga no tejadilho aumenta a sensibilidade do
veículo a ventos cruzados e
afecta negativamente a
manobrabilidade do veículo por
aumentar o centro de gravidade do veículo. Distribuir a carga
uniformemente e prendê-la bem
com cintas de fixação. Ajustar a pressão dos pneus e a
velocidade do veículo em
conformidade com as condições
de carga. Verificar e apertar as
cintas frequentemente.
Não conduzir a mais de
120 km/h.
A carga no tejadilho autorizada é de 75 kg em veículos sem calhas
de tejadilho e 100 kg em veículos com calhas de tejadilho. A carga
no tejadilho é o peso combinado
das barras de tejadilho e da
carga.

Instrumentos, elementos de manuseamento103Instrumentos,
elementos de
manuseamentoComandos ................................. 104
Ajuste do volante .....................104
Telecomandos no volante .......104
Volante aquecido .....................105
Buzina ..................................... 105
Limpa-para-brisas e lava-para- -brisas ..................................... 105
Limpa-vidros e lava-vidros do óculo traseiro .......................... 107
Temperatura exterior ...............108
Relógio .................................... 108
Tomadas ................................. 109
Isqueiro .................................... 110
Cinzeiros ................................. 110
Luzes de aviso, indicadores de
nível e indicadores .....................110
Conjunto de instrumentos .......110
Velocímetro ............................. 110
Conta-quilómetros ...................111
Conta-quilómetros parcial .......111
Conta-rotações ........................111Indicador do nível de
combustível ............................ 112
Seletor de combustível ............112
Indicador da temperatura do líquido de arrefecimento do
motor ...................................... 115
Visor de serviço .......................115
Luzes de aviso ........................ 116
Luzes indicadoras de mudança de direção ............................... 119
Aviso do cinto de segurança ...120
Airbags e pré-tensores dos cintos ...................................... 120
Desativação do Airbag ............121
Alternador ................................ 121
Luz de aviso de avaria ............121
Sistema de travagem e embraiagem ........................... 122
Operar o pedal ........................ 122
Travão de mão elétrico ............122
Avaria no travão de mão eléctrico .................................. 122
Sistema de travagem antibloqueio (ABS) .................123
Mudança de velocidades .........123
Direcção assistida ...................123
Distância de seguimento .........123
Aviso de desvio de trajectória . 123
Programa electrónico de estabilidade desligado ............123Controlo electrónico de
estabilidade e sistema de
controlo da tracção .................123
Sistema de controlo da tracção desligado ................................ 124
Pré-incandescência .................124
Filtro de escape .......................124
AdBlue ..................................... 124
Sistema de controlo da pressão dos pneus ............................... 124
Pressão do óleo de motor .......125
Nível de combustível baixo .....125
Imobilizador ............................. 125
Luz exterior .............................. 125
Luzes de máximos ..................125
Assistência dos máximos ........125
Faróis de LED ......................... 126
Faróis de nevoeiro ...................126
Luzes de nevoeiro traseiras ....126
Programador de velocidade ....126
Programador de velocidade adaptável ................................ 126
Veículo detetado à frente ........126
Limitador de velocidade ..........127
Sistema de reconhecimento de sinais de trânsito ....................127
Porta aberta ............................. 127

104Instrumentos, elementos de manuseamentoVisores....................................... 127
Centro de Informação do Condutor ................................. 127
Visor de informação ................132
Mensagens de falha ..................133
Sinais sonoros de aviso ..........133
Tensão da bateria ...................134
Personalização do veículo .........134
Serviços de telemática ...............136
OnStar ..................................... 136Comandos

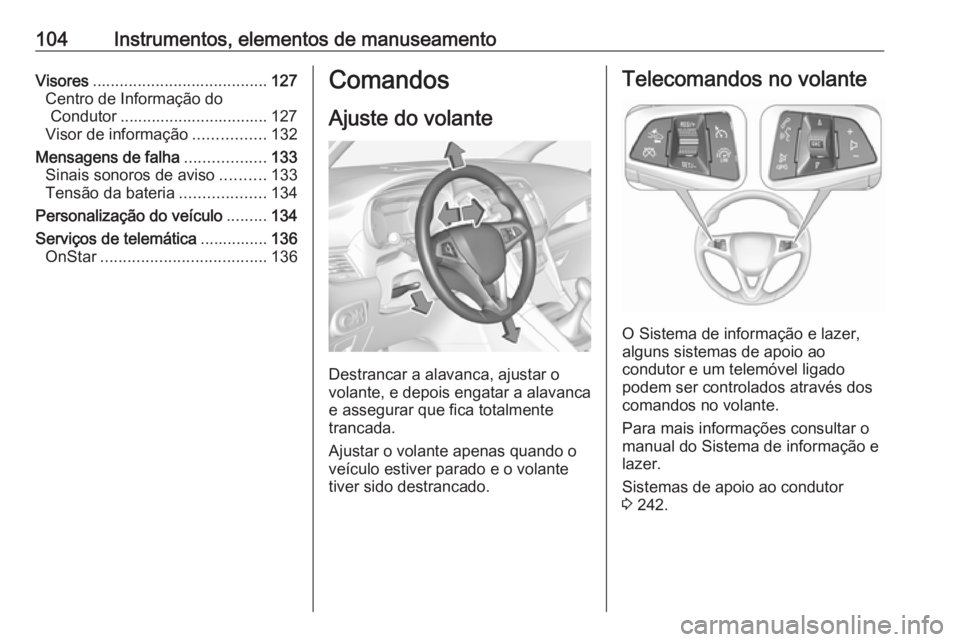

Ajuste do volante
Destrancar a alavanca, ajustar o
volante, e depois engatar a alavanca
e assegurar que fica totalmente
trancada.
Ajustar o volante apenas quando o
veículo estiver parado e o volante
tiver sido destrancado.
Telecomandos no volante
O Sistema de informação e lazer,
alguns sistemas de apoio ao
condutor e um telemóvel ligado
podem ser controlados através dos
comandos no volante.
Para mais informações consultar o
manual do Sistema de informação e lazer.
Sistemas de apoio ao condutor
3 242.

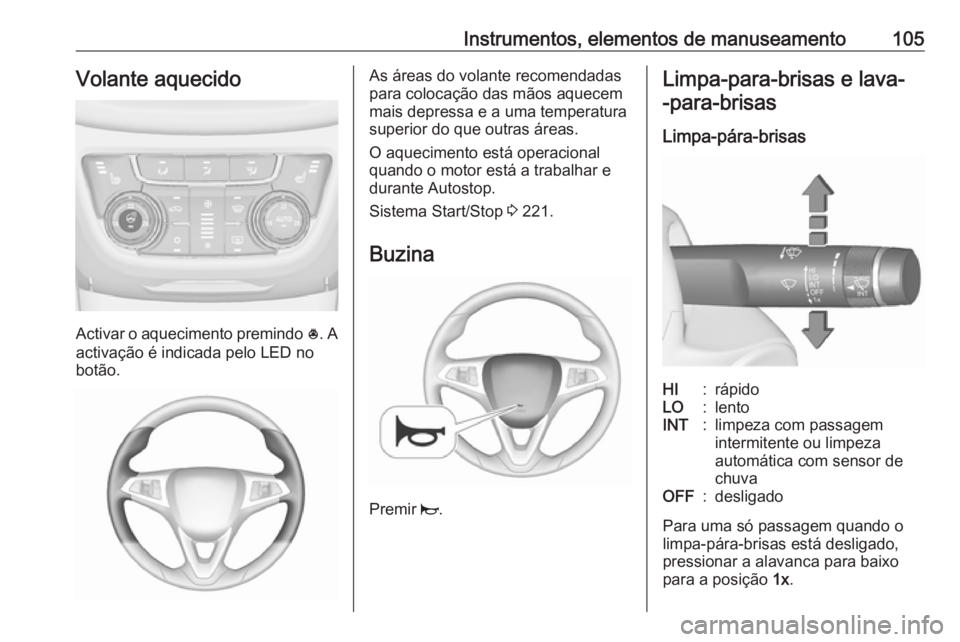

Instrumentos, elementos de manuseamento105Volante aquecido
Activar o aquecimento premindo *. A
activação é indicada pelo LED no
botão.
As áreas do volante recomendadas
para colocação das mãos aquecem mais depressa e a uma temperatura
superior do que outras áreas.
O aquecimento está operacional
quando o motor está a trabalhar e
durante Autostop.
Sistema Start/Stop 3 221.
Buzina
Premir j.
Limpa-para-brisas e lava-
-para-brisas
Limpa-pára-brisasHI:rápidoLO:lentoINT:limpeza com passagem
intermitente ou limpeza
automática com sensor de
chuvaOFF:desligado
Para uma só passagem quando o
limpa-pára-brisas está desligado,
pressionar a alavanca para baixo
para a posição 1x.

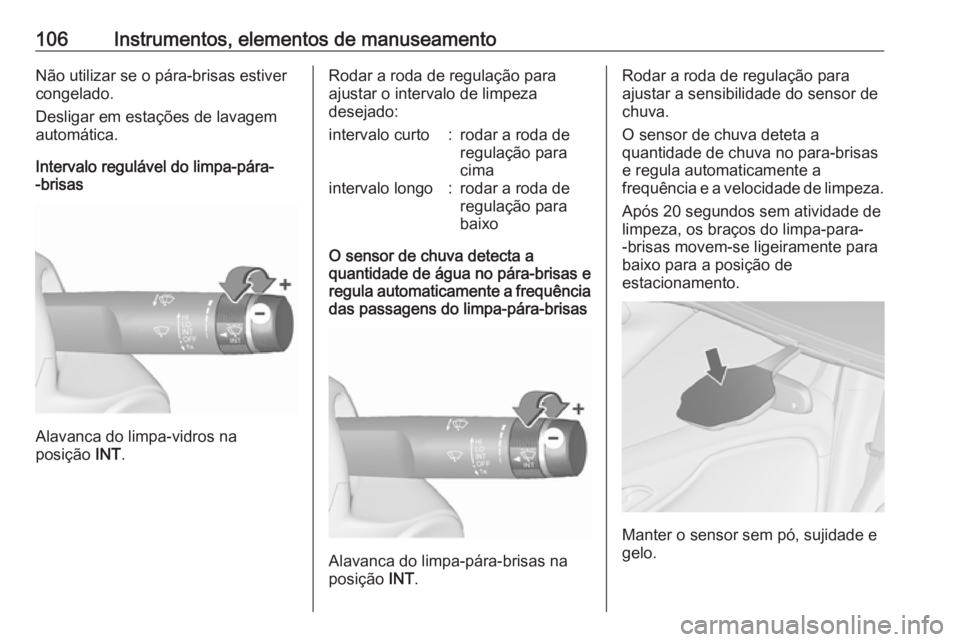

106Instrumentos, elementos de manuseamentoNão utilizar se o pára-brisas estiver
congelado.
Desligar em estações de lavagem
automática.
Intervalo regulável do limpa-pára-
-brisas
Alavanca do limpa-vidros na
posição INT.
Rodar a roda de regulação para
ajustar o intervalo de limpeza
desejado:intervalo curto:rodar a roda de
regulação para
cimaintervalo longo:rodar a roda de
regulação para
baixo
O sensor de chuva detecta a
quantidade de água no pára-brisas e
regula automaticamente a frequência
das passagens do limpa-pára-brisas
Alavanca do limpa-pára-brisas na
posição INT.
Rodar a roda de regulação para
ajustar a sensibilidade do sensor de
chuva.
O sensor de chuva deteta a
quantidade de chuva no para-brisas
e regula automaticamente a
frequência e a velocidade de limpeza.
Após 20 segundos sem atividade de
limpeza, os braços do limpa-para-
-brisas movem-se ligeiramente para
baixo para a posição de
estacionamento.
Manter o sensor sem pó, sujidade e
gelo.

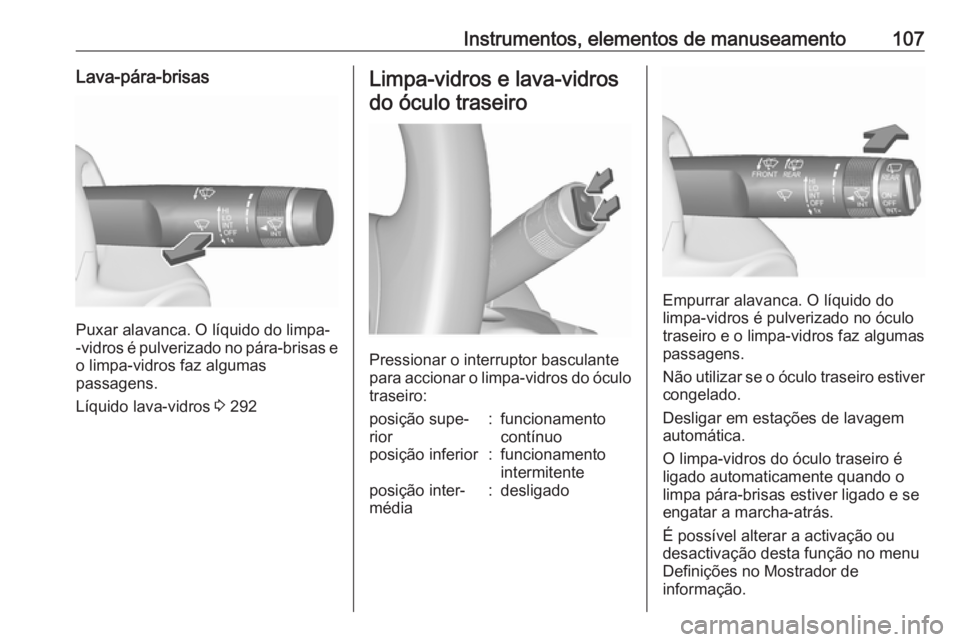

Instrumentos, elementos de manuseamento107Lava-pára-brisas
Puxar alavanca. O líquido do limpa-
-vidros é pulverizado no pára-brisas e o limpa-vidros faz algumas
passagens.
Líquido lava-vidros 3 292
Limpa-vidros e lava-vidros
do óculo traseiro
Pressionar o interruptor basculante
para accionar o limpa-vidros do óculo traseiro:
posição supe‐
rior:funcionamento
contínuoposição inferior:funcionamento
intermitenteposição inter‐
média:desligado
Empurrar alavanca. O líquido do
limpa-vidros é pulverizado no óculo
traseiro e o limpa-vidros faz algumas passagens.
Não utilizar se o óculo traseiro estiver congelado.
Desligar em estações de lavagem
automática.
O limpa-vidros do óculo traseiro é
ligado automaticamente quando o
limpa pára-brisas estiver ligado e se
engatar a marcha-atrás.
É possível alterar a activação ou
desactivação desta função no menu
Definições no Mostrador de
informação.

108Instrumentos, elementos de manuseamentoPersonalização do veículo 3 134.

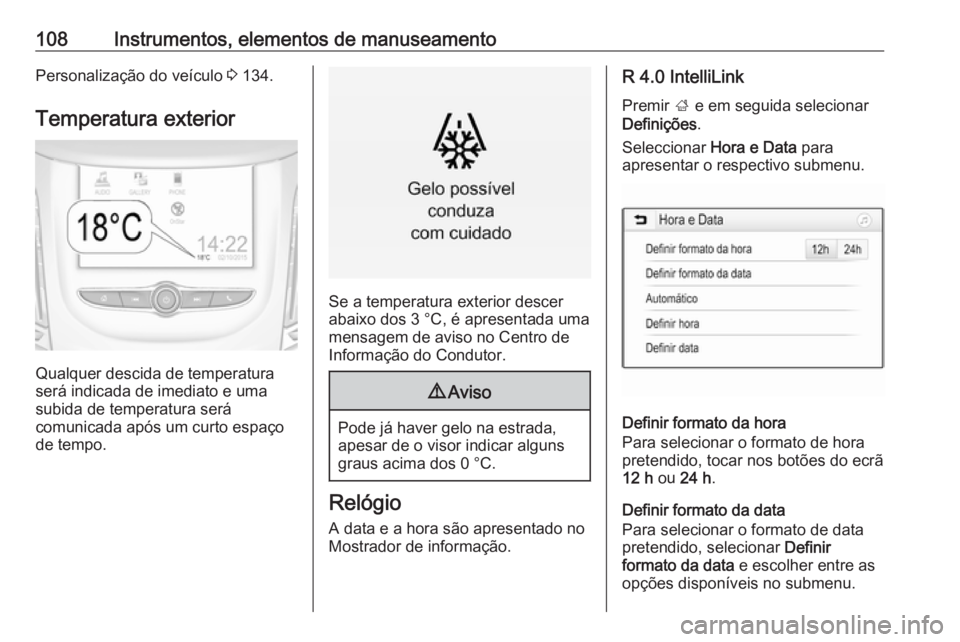

Temperatura exterior
Qualquer descida de temperatura
será indicada de imediato e uma
subida de temperatura será
comunicada após um curto espaço de tempo.
Se a temperatura exterior descer
abaixo dos 3 °C, é apresentada uma
mensagem de aviso no Centro de
Informação do Condutor.
9 Aviso
Pode já haver gelo na estrada,
apesar de o visor indicar alguns graus acima dos 0 °C.
Relógio
A data e a hora são apresentado no
Mostrador de informação.
R 4.0 IntelliLink
Premir ; e em seguida selecionar
Definições .
Seleccionar Hora e Data para
apresentar o respectivo submenu.
Definir formato da hora
Para selecionar o formato de hora
pretendido, tocar nos botões do ecrã
12 h ou 24 h .
Definir formato da data
Para selecionar o formato de data
pretendido, selecionar Definir
formato da data e escolher entre as
opções disponíveis no submenu.
