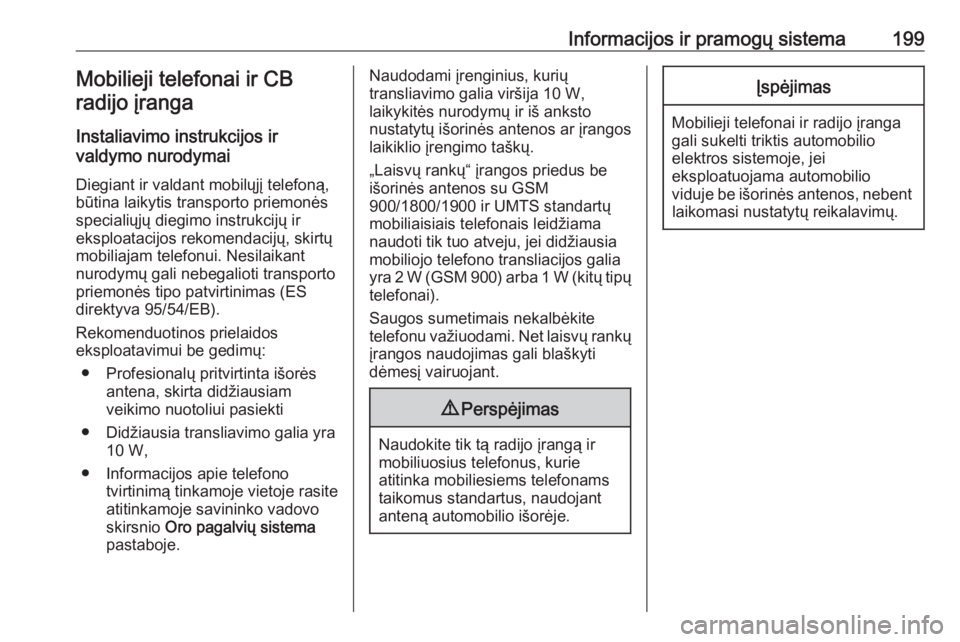

Informacijos ir pramogų sistema199Mobilieji telefonai ir CBradijo įranga
Instaliavimo instrukcijos ir
valdymo nurodymai
Diegiant ir valdant mobilųjį telefoną,
būtina laikytis transporto priemonės
specialiųjų diegimo instrukcijų ir
eksploatacijos rekomendacijų, skirtų
mobiliajam telefonui. Nesilaikant
nurodymų gali nebegalioti transporto
priemonės tipo patvirtinimas (ES
direktyva 95/54/EB).
Rekomenduotinos prielaidos
eksploatavimui be gedimų:
● Profesionalų pritvirtinta išorės antena, skirta didžiausiam
veikimo nuotoliui pasiekti
● Didžiausia transliavimo galia yra 10 W,
● Informacijos apie telefono tvirtinimą tinkamoje vietoje rasite
atitinkamoje savininko vadovo
skirsnio Oro pagalvių sistema
pastaboje.Naudodami įrenginius, kurių transliavimo galia viršija 10 W,
laikykitės nurodymų ir iš anksto
nustatytų išorinės antenos ar įrangos
laikiklio įrengimo taškų.
„Laisvų rankų“ įrangos priedus be
išorinės antenos su GSM
900/1800/1900 ir UMTS standartų
mobiliaisiais telefonais leidžiama
naudoti tik tuo atveju, jei didžiausia
mobiliojo telefono transliacijos galia
yra 2 W (GSM 900) arba 1 W (kitų tipų telefonai).
Saugos sumetimais nekalbėkite
telefonu važiuodami. Net laisvų rankų
įrangos naudojimas gali blaškyti
dėmesį vairuojant.9 Perspėjimas
Naudokite tik tą radijo įrangą ir
mobiliuosius telefonus, kurie
atitinka mobiliesiems telefonams
taikomus standartus, naudojant
anteną automobilio išorėje.
Įspėjimas
Mobilieji telefonai ir radijo įranga
gali sukelti triktis automobilio
elektros sistemoje, jei
eksploatuojama automobilio
viduje be išorinės antenos, nebent laikomasi nustatytų reikalavimų.

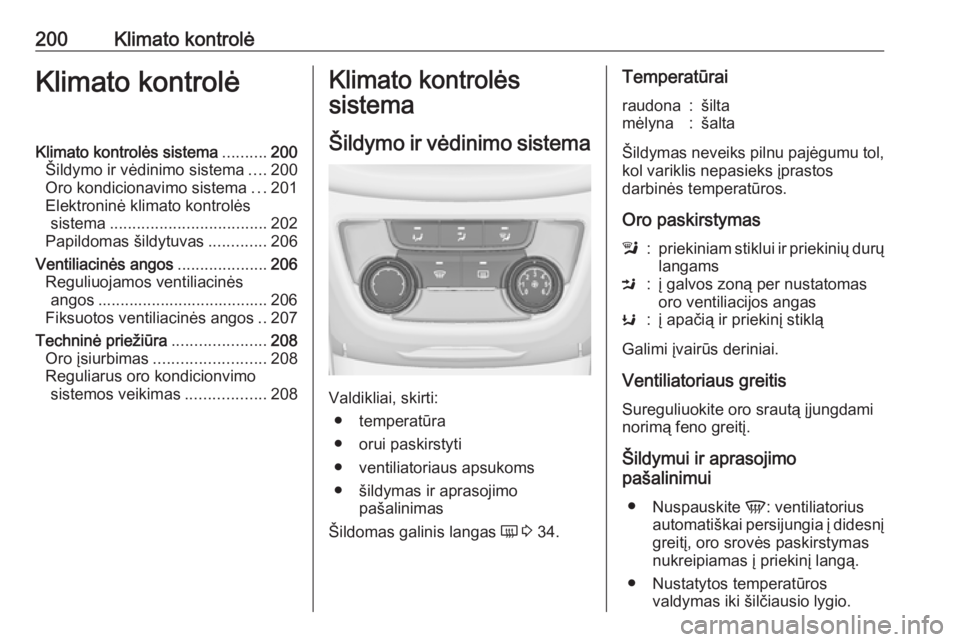

200Klimato kontrolėKlimato kontrolėKlimato kontrolės sistema..........200
Šildymo ir vėdinimo sistema ....200
Oro kondicionavimo sistema ...201
Elektroninė klimato kontrolės sistema ................................... 202
Papildomas šildytuvas .............206
Ventiliacinės angos ....................206
Reguliuojamos ventiliacinės angos ...................................... 206
Fiksuotos ventiliacinės angos ..207
Techninė priežiūra .....................208
Oro įsiurbimas ......................... 208
Reguliarus oro kondicionvimo
sistemos veikimas ..................208Klimato kontrolės
sistema
Šildymo ir vėdinimo sistema
Valdikliai, skirti: ● temperatūra
● orui paskirstyti
● ventiliatoriaus apsukoms
● šildymas ir aprasojimo pašalinimas
Šildomas galinis langas Ü 3 34.
Temperatūrairaudona:šiltamėlyna:šalta
Šildymas neveiks pilnu pajėgumu tol,
kol variklis nepasieks įprastos
darbinės temperatūros.
Oro paskirstymas
l:priekiniam stiklui ir priekinių durų
langamsM:į galvos zoną per nustatomas
oro ventiliacijos angasK:į apačią ir priekinį stiklą
Galimi įvairūs deriniai.
Ventiliatoriaus greitis
Sureguliuokite oro srautą įjungdami
norimą feno greitį.
Šildymui ir aprasojimo
pašalinimui
● Nuspauskite V: ventiliatorius
automatiškai persijungia į didesnį
greitį, oro srovės paskirstymas
nukreipiamas į priekinį langą.
● Nustatytos temperatūros valdymas iki šilčiausio lygio.

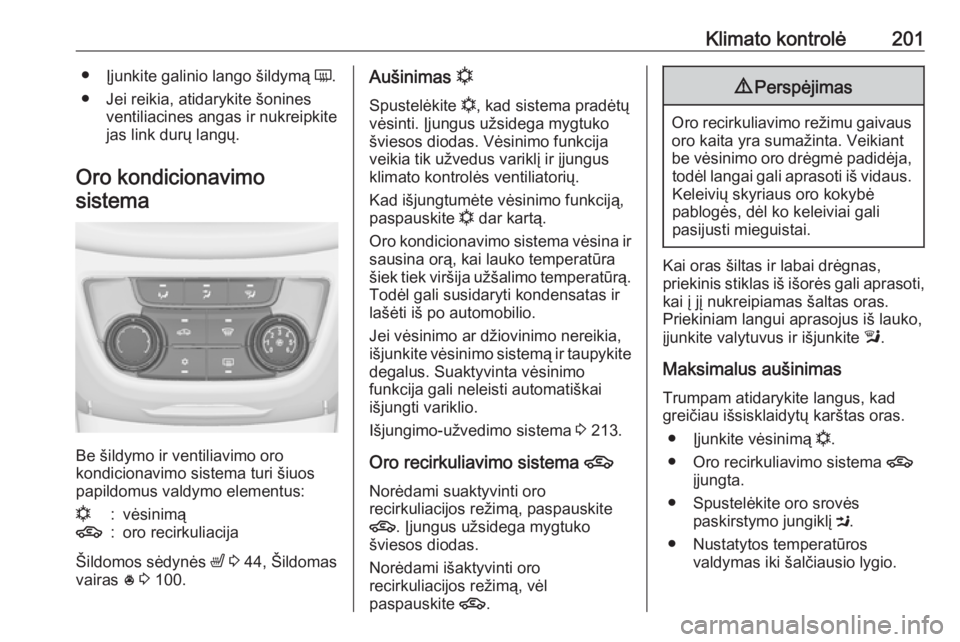

Klimato kontrolė201●Įjunkite galinio lango šildymą Ü.
● Jei reikia, atidarykite šonines ventiliacines angas ir nukreipkite
jas link durų langų.
Oro kondicionavimo sistema
Be šildymo ir ventiliavimo oro
kondicionavimo sistema turi šiuos
papildomus valdymo elementus:
n:vėsinimą4:oro recirkuliacija
Šildomos sėdynės ß 3 44, Šildomas
vairas * 3 100.
Aušinimas n
Spustelėkite n, kad sistema pradėtų
vėsinti. Įjungus užsidega mygtuko šviesos diodas. Vėsinimo funkcija
veikia tik užvedus variklį ir įjungus
klimato kontrolės ventiliatorių.
Kad išjungtumėte vėsinimo funkciją,
paspauskite n dar kartą.
Oro kondicionavimo sistema vėsina ir
sausina orą, kai lauko temperatūra
šiek tiek viršija užšalimo temperatūrą. Todėl gali susidaryti kondensatas ir
lašėti iš po automobilio.
Jei vėsinimo ar džiovinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite
degalus. Suaktyvinta vėsinimo
funkcija gali neleisti automatiškai
išjungti variklio.
Išjungimo-užvedimo sistema 3 213.
Oro recirkuliavimo sistema 4
Norėdami suaktyvinti oro
recirkuliacijos režimą, paspauskite
4 . Įjungus užsidega mygtuko
šviesos diodas.
Norėdami išaktyvinti oro
recirkuliacijos režimą, vėl
paspauskite 4.9Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Kai oras šiltas ir labai drėgnas,
priekinis stiklas iš išorės gali aprasoti,
kai į jį nukreipiamas šaltas oras.
Priekiniam langui aprasojus iš lauko,
įjunkite valytuvus ir išjunkite l.
Maksimalus aušinimas Trumpam atidarykite langus, kad
greičiau išsisklaidytų karštas oras.
● Įjunkite vėsinimą n.
● Oro recirkuliavimo sistema 4
įjungta.
● Spustelėkite oro srovės paskirstymo jungiklį M.
● Nustatytos temperatūros valdymas iki šalčiausio lygio.

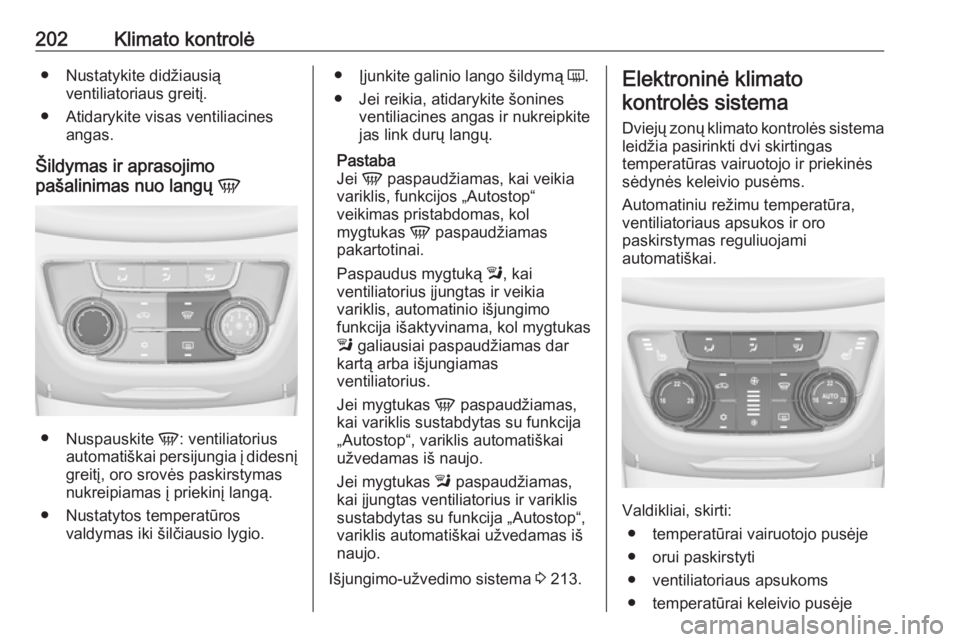

202Klimato kontrolė● Nustatykite didžiausiąventiliatoriaus greitį.
● Atidarykite visas ventiliacines angas.
Šildymas ir aprasojimo
pašalinimas nuo langų V
●
Nuspauskite V: ventiliatorius
automatiškai persijungia į didesnį
greitį, oro srovės paskirstymas nukreipiamas į priekinį langą.
● Nustatytos temperatūros valdymas iki šilčiausio lygio.
●Įjunkite galinio lango šildymą Ü.
● Jei reikia, atidarykite šonines ventiliacines angas ir nukreipkite
jas link durų langų.
Pastaba
Jei V paspaudžiamas, kai veikia
variklis, funkcijos „Autostop“
veikimas pristabdomas, kol
mygtukas V paspaudžiamas
pakartotinai.
Paspaudus mygtuką l, kai
ventiliatorius įjungtas ir veikia
variklis, automatinio išjungimo
funkcija išaktyvinama, kol mygtukas
l galiausiai paspaudžiamas dar
kartą arba išjungiamas
ventiliatorius.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija
„Autostop“, variklis automatiškai
užvedamas iš naujo.
Jei mygtukas l paspaudžiamas,
kai įjungtas ventiliatorius ir variklis
sustabdytas su funkcija „Autostop“, variklis automatiškai užvedamas iš
naujo.
Išjungimo-užvedimo sistema 3 213.Elektroninė klimato
kontrolės sistema
Dviejų zonų klimato kontrolės sistema
leidžia pasirinkti dvi skirtingas
temperatūras vairuotojo ir priekinės sėdynės keleivio pusėms.
Automatiniu režimu temperatūra,
ventiliatoriaus apsukos ir oro
paskirstymas reguliuojami
automatiškai.
Valdikliai, skirti:
● temperatūrai vairuotojo pusėje
● orui paskirstyti
● ventiliatoriaus apsukoms
● temperatūrai keleivio pusėje

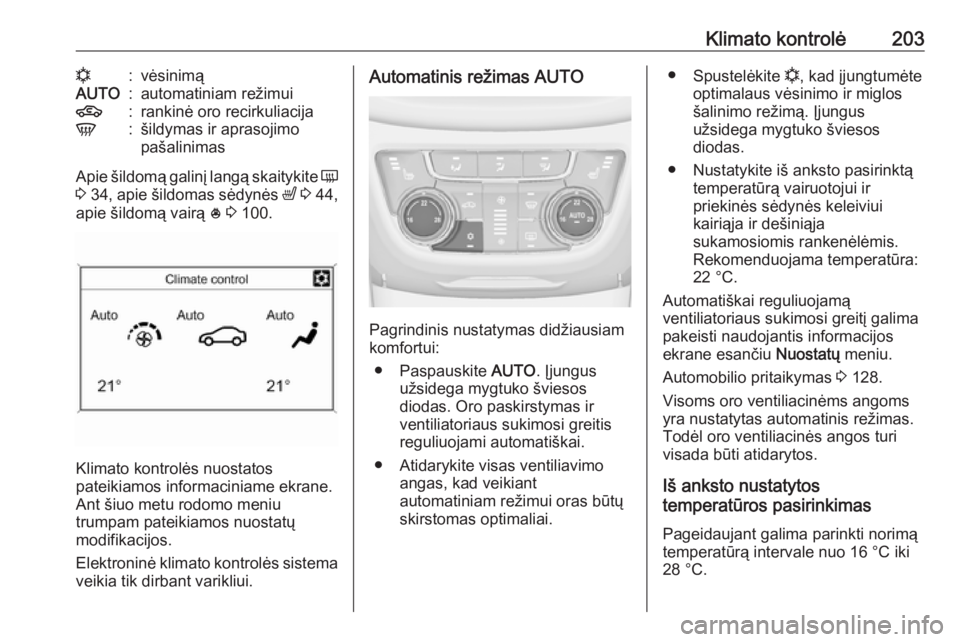

Klimato kontrolė203n:vėsinimąAUTO:automatiniam režimui4:rankinė oro recirkuliacijaV:šildymas ir aprasojimo
pašalinimas
Apie šildomą galinį langą skaitykite Ü
3 34 , apie šildomas sėdynės ß 3 44,
apie šildomą vairą * 3 100.
Klimato kontrolės nuostatos
pateikiamos informaciniame ekrane.
Ant šiuo metu rodomo meniu
trumpam pateikiamos nuostatų
modifikacijos.
Elektroninė klimato kontrolės sistema veikia tik dirbant varikliui.
Automatinis režimas AUTO
Pagrindinis nustatymas didžiausiam
komfortui:
● Paspauskite AUTO. Įjungus
užsidega mygtuko šviesos
diodas. Oro paskirstymas ir
ventiliatoriaus sukimosi greitis
reguliuojami automatiškai.
● Atidarykite visas ventiliavimo angas, kad veikiant
automatiniam režimui oras būtų
skirstomas optimaliai.
● Spustelėkite n, kad įjungtumėte
optimalaus vėsinimo ir miglos
šalinimo režimą. Įjungus
užsidega mygtuko šviesos
diodas.
● Nustatykite iš anksto pasirinktą temperatūrą vairuotojui ir
priekinės sėdynės keleiviui
kairiąja ir dešiniąja
sukamosiomis rankenėlėmis.
Rekomenduojama temperatūra:
22 °C.
Automatiškai reguliuojamą
ventiliatoriaus sukimosi greitį galima
pakeisti naudojantis informacijos
ekrane esančiu Nuostatų meniu.
Automobilio pritaikymas 3 128.
Visoms oro ventiliacinėms angoms
yra nustatytas automatinis režimas.
Todėl oro ventiliacinės angos turi
visada būti atidarytos.
Iš anksto nustatytos
temperatūros pasirinkimas
Pageidaujant galima parinkti norimą
temperatūrą intervale nuo 16 °C iki
28 °C.

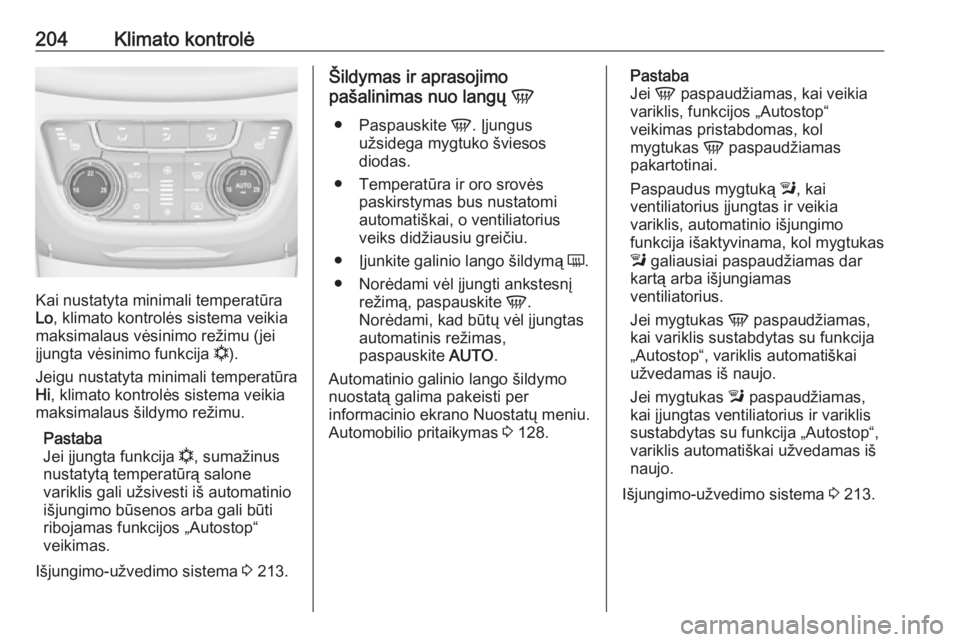

204Klimato kontrolė
Kai nustatyta minimali temperatūra
Lo , klimato kontrolės sistema veikia
maksimalaus vėsinimo režimu (jei
įjungta vėsinimo funkcija n).
Jeigu nustatyta minimali temperatūra
Hi , klimato kontrolės sistema veikia
maksimalaus šildymo režimu.
Pastaba
Jei įjungta funkcija n, sumažinus
nustatytą temperatūrą salone
variklis gali užsivesti iš automatinio
išjungimo būsenos arba gali būti
ribojamas funkcijos „Autostop“
veikimas.
Išjungimo-užvedimo sistema 3 213.
Šildymas ir aprasojimo
pašalinimas nuo langų V
● Paspauskite V. Įjungus
užsidega mygtuko šviesos
diodas.
● Temperatūra ir oro srovės paskirstymas bus nustatomi
automatiškai, o ventiliatorius
veiks didžiausiu greičiu.
● Įjunkite galinio lango šildymą Ü.
● Norėdami vėl įjungti ankstesnį režimą, paspauskite V.
Norėdami, kad būtų vėl įjungtas
automatinis režimas,
paspauskite AUTO.
Automatinio galinio lango šildymo
nuostatą galima pakeisti per
informacinio ekrano Nuostatų meniu.
Automobilio pritaikymas 3 128.Pastaba
Jei V paspaudžiamas, kai veikia
variklis, funkcijos „Autostop“
veikimas pristabdomas, kol
mygtukas V paspaudžiamas
pakartotinai.
Paspaudus mygtuką l, kai
ventiliatorius įjungtas ir veikia
variklis, automatinio išjungimo
funkcija išaktyvinama, kol mygtukas
l galiausiai paspaudžiamas dar
kartą arba išjungiamas
ventiliatorius.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija „Autostop“, variklis automatiškai
užvedamas iš naujo.
Jei mygtukas l paspaudžiamas,
kai įjungtas ventiliatorius ir variklis
sustabdytas su funkcija „Autostop“,
variklis automatiškai užvedamas iš
naujo.
Išjungimo-užvedimo sistema 3 213.

Klimato kontrolė205Rankiniai nustatymai
Klimato kontrolės sistemos
nustatymai gali būti keičiami įjungiant mygtukus ir sukamąsias rankenėlestoliau nurodytu būdu. Keičiant
nustatymus, išsijungs automatinis
režimas.
Ventiliatoriaus greitis Z
Paspauskite apatinį mygtuką,
norėdami sumažinti ventiliatoriaus
apsukas, arba viršutinį mygtuką,
norėdami jas padidinti. Ventiliatoriaus
greitis ekrane išreiškiamas segmentų
skaičiumi.
Paspaudus ir palaikius apatinį
mygtuką: išjungiamas ventiliatorius ir
vėsinimas.
Paspaudus ir palaikius nuspaustą
viršutinį mygtuką: ventiliatorius
pradeda veikti maksimaliu greičiu.
Norėdami grąžinti automatinį režimą:
Spauskite AUTO.
Oro paskirstymas l, M , K
Norėdami suderinti, spustelėkite
atitinkamą mygtuką. Įjungus
užsidega mygtuko šviesos diodas.l:į priekinį stiklą ir priekinių durelių langus (foniniu režimu
suaktyvinamas oro
kondicionierius, kad nerasotų
langai)M:į galvos zoną per nustatomas
oro ventiliacijos angasK:į apačią ir priekinį stiklą
Galimi įvairūs deriniai.
Kaip grąžinti automatinį oro
paskirstymą: paspauskite AUTO.
Aušinimas n
Spustelėkite n, kad sistema pradėtų
vėsinti. Įjungimą nurodo šviesos
diodų apšvietimas ant mygtuko.
Vėsinimo funkcija veikia tik užvedus variklį ir įjungus klimato kontrolės
ventiliatorių.
Kad išjungtumėte vėsinimo funkciją,
paspauskite n dar kartą.
Oro kondicionavimo sistema aušina ir
sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Jei vėsinimo ar džiovinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus. Išjungus vėsinimo sistemą,
veikiant funkcijai „Autostop“ klimato
kontrolės sistema neprašys vėl
užvesti variklio. Išimtis: jei aktyvinta
atitirpinimo sistema ir lauko
temperatūra viršija 0 °C, reikalaujama
paleisti iš naujo. Sistema „Stop-start“
3 213.
Ekrane rodoma ACĮJUNGTAS, kai
vėsinimo funkcija suaktyvinta arba
ACIŠJUNGTAS , kai ji išaktyvinta.

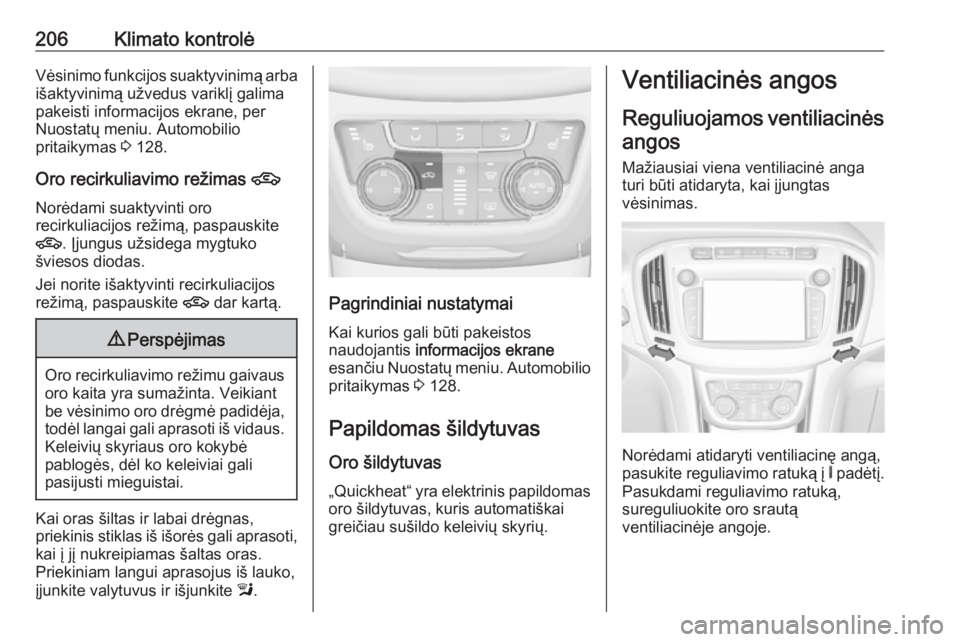

206Klimato kontrolėVėsinimo funkcijos suaktyvinimą arba
išaktyvinimą užvedus variklį galima
pakeisti informacijos ekrane, per
Nuostatų meniu. Automobilio
pritaikymas 3 128.
Oro recirkuliavimo režimas 4
Norėdami suaktyvinti oro
recirkuliacijos režimą, paspauskite
4 . Įjungus užsidega mygtuko
šviesos diodas.
Jei norite išaktyvinti recirkuliacijos
režimą, paspauskite 4 dar kartą.9Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Kai oras šiltas ir labai drėgnas,
priekinis stiklas iš išorės gali aprasoti,
kai į jį nukreipiamas šaltas oras.
Priekiniam langui aprasojus iš lauko,
įjunkite valytuvus ir išjunkite l.
Pagrindiniai nustatymai
Kai kurios gali būti pakeistos
naudojantis informacijos ekrane
esančiu Nuostatų meniu. Automobilio
pritaikymas 3 128.
Papildomas šildytuvas Oro šildytuvas
„Quickheat“ yra elektrinis papildomas
oro šildytuvas, kuris automatiškai
greičiau sušildo keleivių skyrių.
Ventiliacinės angos
Reguliuojamos ventiliacinės angos
Mažiausiai viena ventiliacinė anga
turi būti atidaryta, kai įjungtas
vėsinimas.
Norėdami atidaryti ventiliacinę angą,
pasukite reguliavimo ratuką į B padėtį.
Pasukdami reguliavimo ratuką,
sureguliuokite oro srautą
ventiliacinėje angoje.

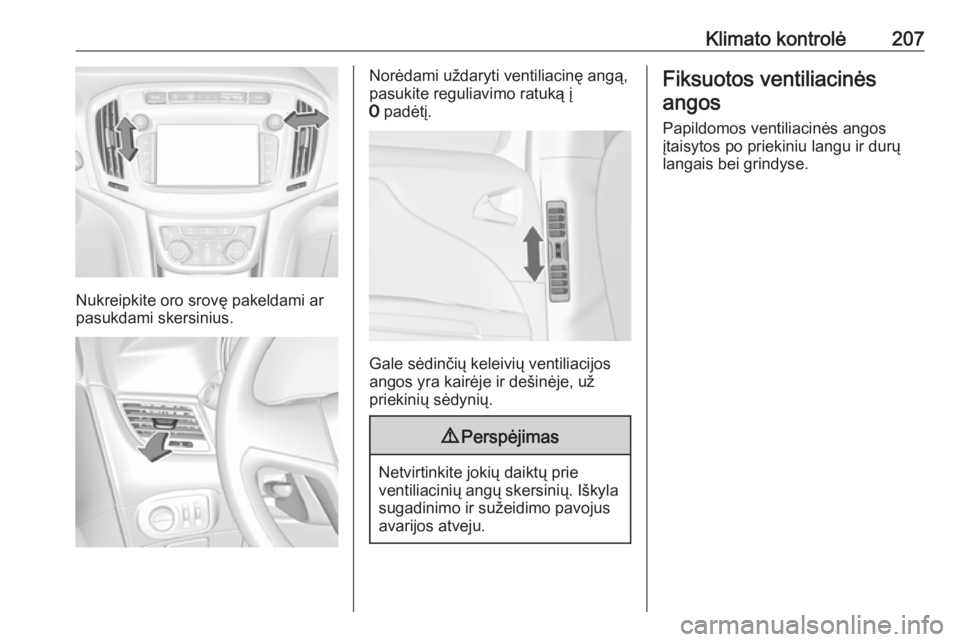

Klimato kontrolė207
Nukreipkite oro srovę pakeldami ar
pasukdami skersinius.
Norėdami uždaryti ventiliacinę angą,
pasukite reguliavimo ratuką į
7 padėtį.
Gale sėdinčių keleivių ventiliacijos
angos yra kairėje ir dešinėje, už
priekinių sėdynių.
9 Perspėjimas
Netvirtinkite jokių daiktų prie
ventiliacinių angų skersinių. Iškyla sugadinimo ir sužeidimo pavojus
avarijos atveju.
Fiksuotos ventiliacinės
angos
Papildomos ventiliacinės angos
įtaisytos po priekiniu langu ir durų
langais bei grindyse.

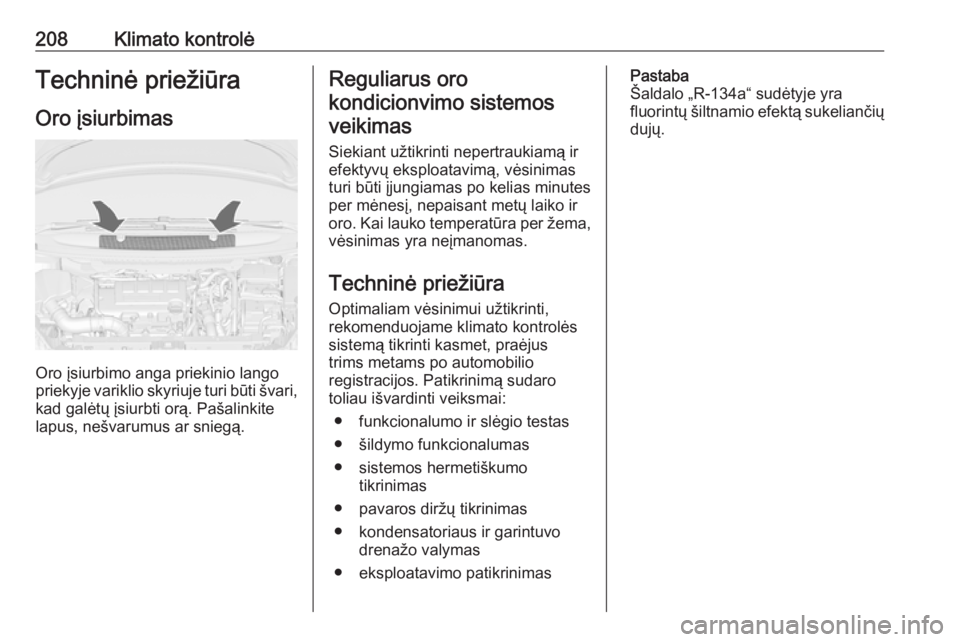

208Klimato kontrolėTechninė priežiūra
Oro įsiurbimas
Oro įsiurbimo anga priekinio lango
priekyje variklio skyriuje turi būti švari,
kad galėtų įsiurbti orą. Pašalinkite
lapus, nešvarumus ar sniegą.
Reguliarus oro
kondicionvimo sistemosveikimas
Siekiant užtikrinti nepertraukiamą ir
efektyvų eksploatavimą, vėsinimas
turi būti įjungiamas po kelias minutes
per mėnesį, nepaisant metų laiko ir
oro. Kai lauko temperatūra per žema, vėsinimas yra neįmanomas.
Techninė priežiūra
Optimaliam vėsinimui užtikrinti,
rekomenduojame klimato kontrolės
sistemą tikrinti kasmet, praėjus
trims metams po automobilio
registracijos. Patikrinimą sudaro
toliau išvardinti veiksmai:
● funkcionalumo ir slėgio testas
● šildymo funkcionalumas
● sistemos hermetiškumo tikrinimas
● pavaros diržų tikrinimas
● kondensatoriaus ir garintuvo drenažo valymas
● eksploatavimo patikrinimasPastaba
Šaldalo „R-134a“ sudėtyje yra
fluorintų šiltnamio efektą sukeliančių
dujų.
