OPEL ZAFIRA C 2018.5 Savininko vadovas (in Lithuanian)

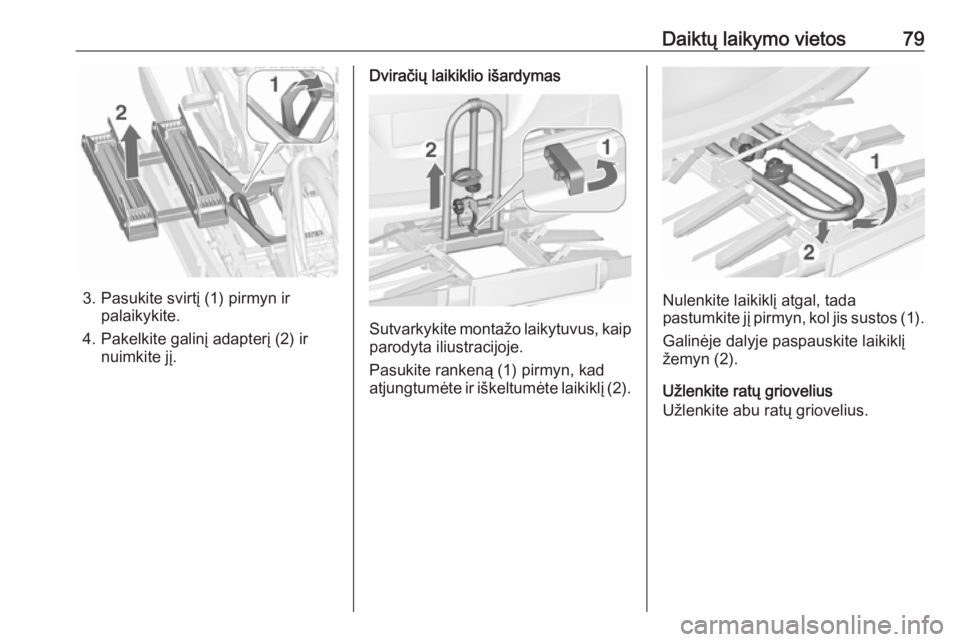

Daiktų laikymo vietos79
3. Pasukite svirtį (1) pirmyn irpalaikykite.
4. Pakelkite galinį adapterį (2) ir nuimkite jį.
Dviračių laikiklio išardymas
Sutvarkykite montažo laikytuvus, kaip
parodyta iliustracijoje.
Pasukite rankeną (1) pirmyn, kad
atjungtumėte ir iškeltumėte laikiklį (2).
Nulenkite laikiklį atgal, tada
pastumkite jį pirmyn, kol jis sustos (1).
Galinėje dalyje paspauskite laikiklį
žemyn (2).
Užlenkite ratų griovelius
Užlenkite abu ratų griovelius.

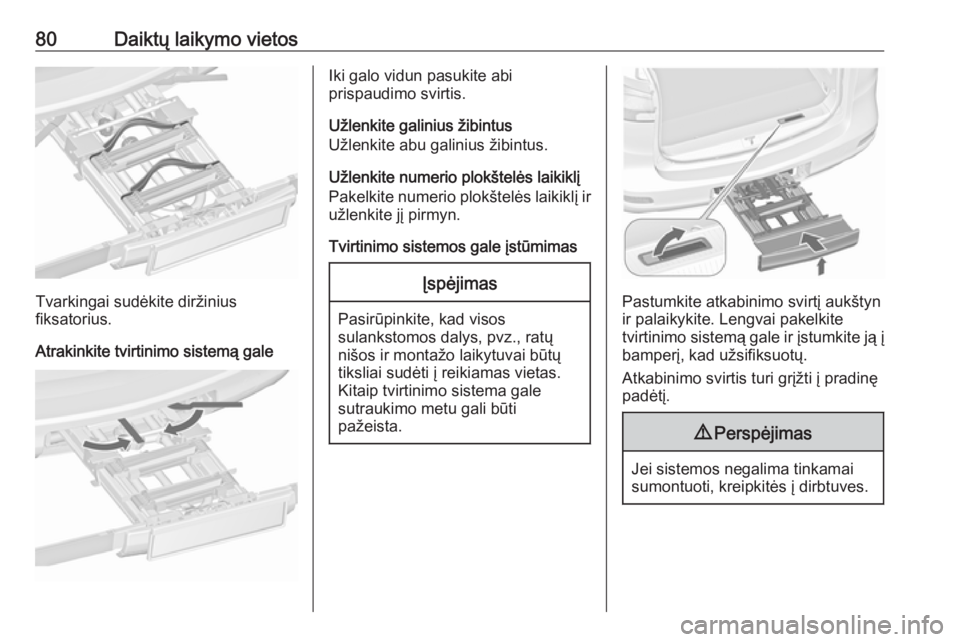

80Daiktų laikymo vietos
Tvarkingai sudėkite diržinius
fiksatorius.
Atrakinkite tvirtinimo sistemą gale
Iki galo vidun pasukite abi
prispaudimo svirtis.
Užlenkite galinius žibintus
Užlenkite abu galinius žibintus.
Užlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį ir užlenkite jį pirmyn.
Tvirtinimo sistemos gale įstūmimasĮspėjimas
Pasirūpinkite, kad visos
sulankstomos dalys, pvz., ratų
nišos ir montažo laikytuvai būtų
tiksliai sudėti į reikiamas vietas.
Kitaip tvirtinimo sistema gale
sutraukimo metu gali būti
pažeista.Pastumkite atkabinimo svirtį aukštyn
ir palaikykite. Lengvai pakelkite
tvirtinimo sistemą gale ir įstumkite ją į
bamperį, kad užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.

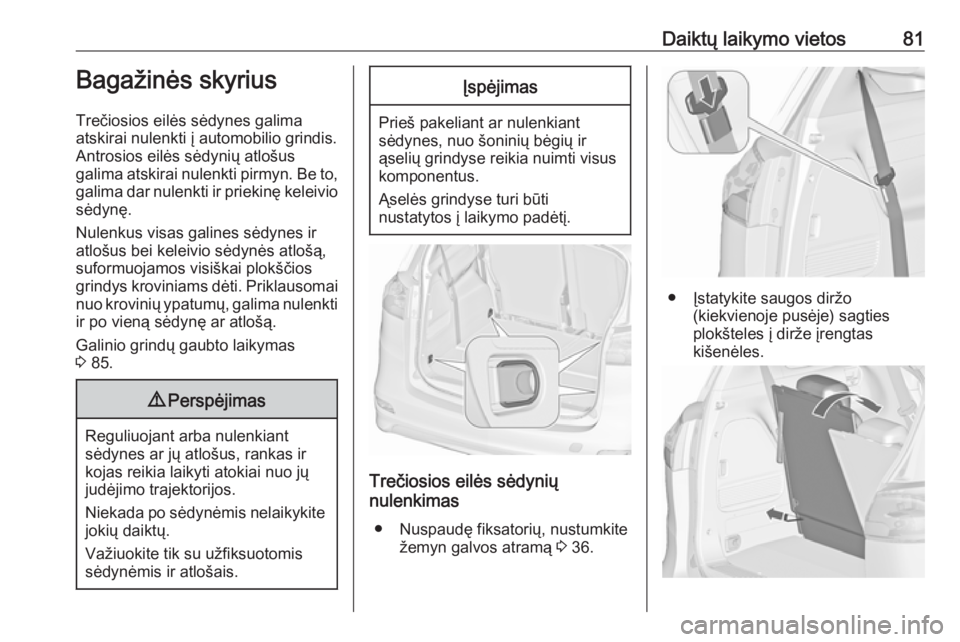

Daiktų laikymo vietos81Bagažinės skyrius
Trečiosios eilės sėdynes galima
atskirai nulenkti į automobilio grindis.
Antrosios eilės sėdynių atlošus
galima atskirai nulenkti pirmyn. Be to,
galima dar nulenkti ir priekinę keleivio sėdynę.
Nulenkus visas galines sėdynes ir
atlošus bei keleivio sėdynės atlošą,
suformuojamos visiškai plokščios
grindys kroviniams dėti. Priklausomai
nuo krovinių ypatumų, galima nulenkti
ir po vieną sėdynę ar atlošą.
Galinio grindų gaubto laikymas
3 85.9 Perspėjimas
Reguliuojant arba nulenkiant
sėdynes ar jų atlošus, rankas ir
kojas reikia laikyti atokiai nuo jų
judėjimo trajektorijos.
Niekada po sėdynėmis nelaikykite jokių daiktų.
Važiuokite tik su užfiksuotomis
sėdynėmis ir atlošais.
Įspėjimas
Prieš pakeliant ar nulenkiant sėdynes, nuo šoninių bėgių ir
ąselių grindyse reikia nuimti visus
komponentus.
Ąselės grindyse turi būti
nustatytos į laikymo padėtį.
Trečiosios eilės sėdynių
nulenkimas
● Nuspaudę fiksatorių, nustumkite žemyn galvos atramą 3 36.
● Įstatykite saugos diržo
(kiekvienoje pusėje) sagties
plokšteles į dirže įrengtas
kišenėles.

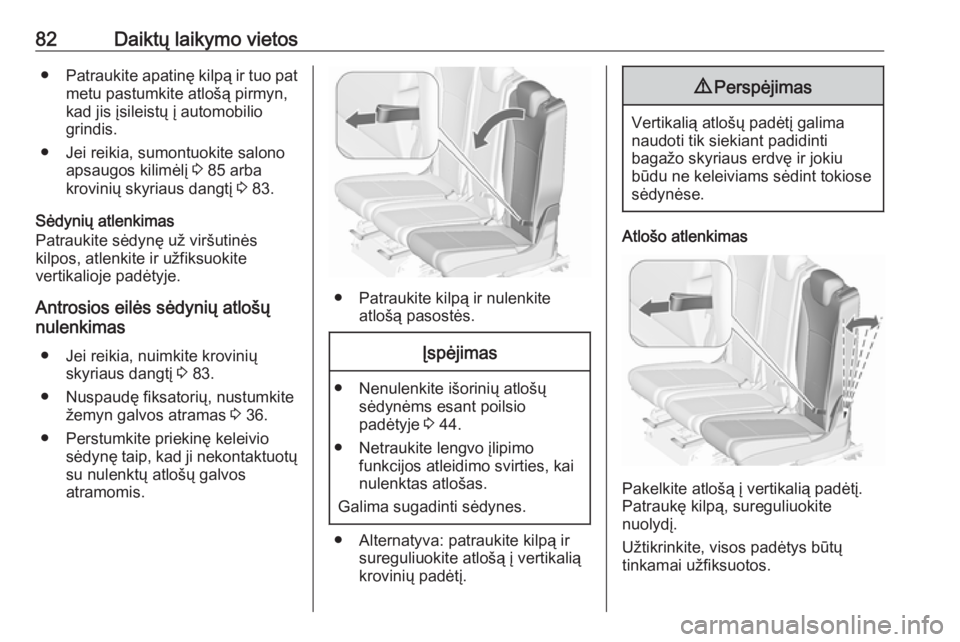

82Daiktų laikymo vietos●Patraukite apatinę kilpą ir tuo pat
metu pastumkite atlošą pirmyn,
kad jis įsileistų į automobilio
grindis.
● Jei reikia, sumontuokite salono apsaugos kilimėlį 3 85 arba
krovinių skyriaus dangtį 3 83.
Sėdynių atlenkimas
Patraukite sėdynę už viršutinės
kilpos, atlenkite ir užfiksuokite
vertikalioje padėtyje.
Antrosios eilės sėdynių atlošų
nulenkimas
● Jei reikia, nuimkite krovinių skyriaus dangtį 3 83.
● Nuspaudę fiksatorių, nustumkite žemyn galvos atramas 3 36.
● Perstumkite priekinę keleivio sėdynę taip, kad ji nekontaktuotų
su nulenktų atlošų galvos
atramomis.
● Patraukite kilpą ir nulenkite atlošą pasostės.
Įspėjimas
● Nenulenkite išorinių atlošų sėdynėms esant poilsio
padėtyje 3 44.
● Netraukite lengvo įlipimo funkcijos atleidimo svirties, kai
nulenktas atlošas.
Galima sugadinti sėdynes.
● Alternatyva: patraukite kilpą ir sureguliuokite atlošą į vertikalią
krovinių padėtį.
9 Perspėjimas
Vertikalią atlošų padėtį galima
naudoti tik siekiant padidinti
bagažo skyriaus erdvę ir jokiu
būdu ne keleiviams sėdint tokiose sėdynėse.
Atlošo atlenkimas
Pakelkite atlošą į vertikalią padėtį.
Patraukę kilpą, sureguliuokite
nuolydį.
Užtikrinkite, visos padėtys būtų
tinkamai užfiksuotos.

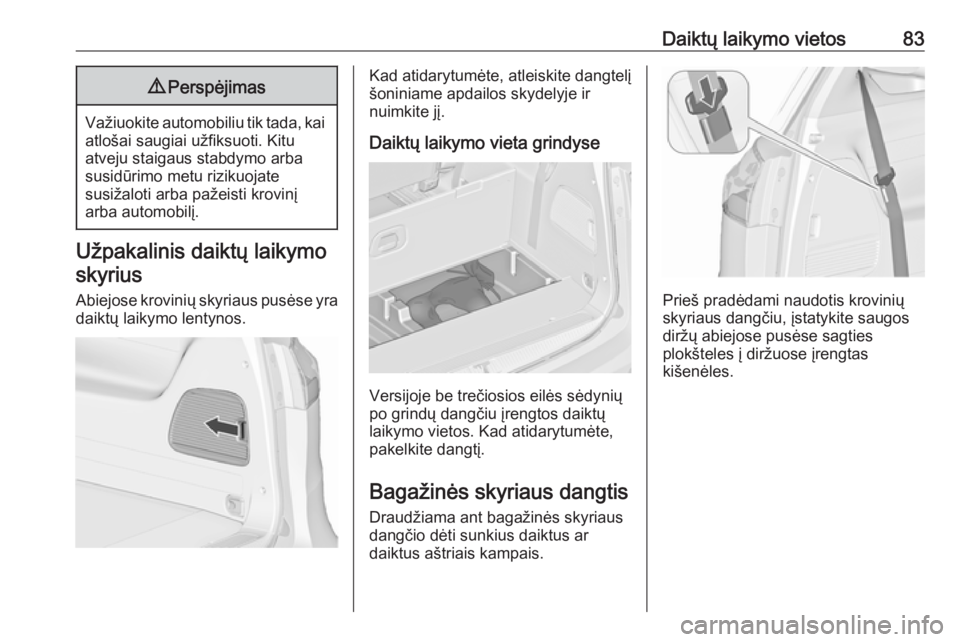

Daiktų laikymo vietos839Perspėjimas
Važiuokite automobiliu tik tada, kai
atlošai saugiai užfiksuoti. Kitu
atveju staigaus stabdymo arba
susidūrimo metu rizikuojate
susižaloti arba pažeisti krovinį
arba automobilį.
Užpakalinis daiktų laikymo
skyrius
Abiejose krovinių skyriaus pusėse yra
daiktų laikymo lentynos.
Kad atidarytumėte, atleiskite dangtelį
šoniniame apdailos skydelyje ir
nuimkite jį.
Daiktų laikymo vieta grindyse
Versijoje be trečiosios eilės sėdynių
po grindų dangčiu įrengtos daiktų
laikymo vietos. Kad atidarytumėte,
pakelkite dangtį.
Bagažinės skyriaus dangtis Draudžiama ant bagažinės skyriaus
dangčio dėti sunkius daiktus ar
daiktus aštriais kampais.
Prieš pradėdami naudotis krovinių
skyriaus dangčiu, įstatykite saugos
diržų abiejose pusėse sagties
plokšteles į diržuose įrengtas
kišenėles.

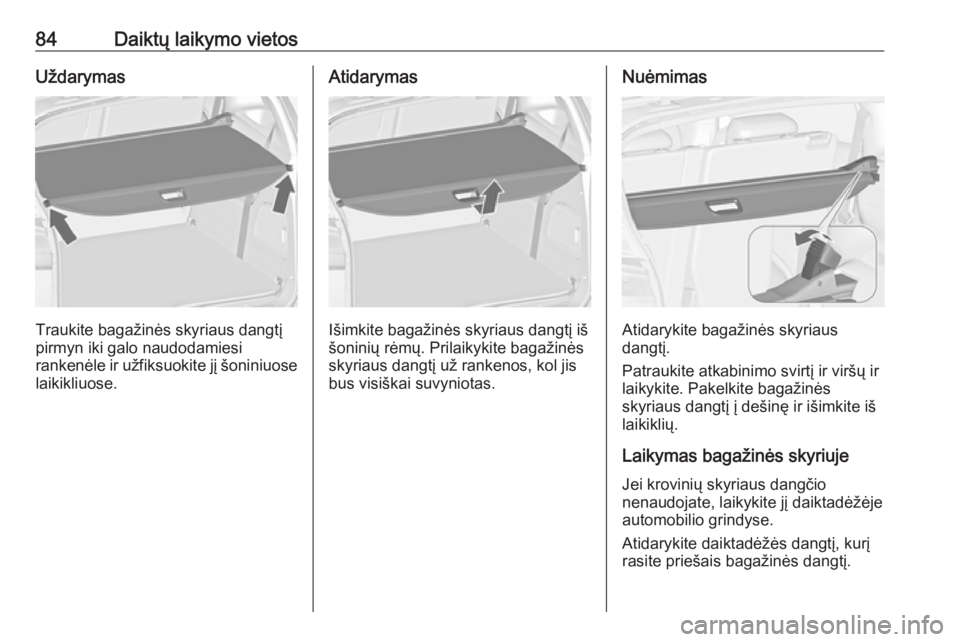

84Daiktų laikymo vietosUždarymas
Traukite bagažinės skyriaus dangtį
pirmyn iki galo naudodamiesi
rankenėle ir užfiksuokite jį šoniniuose laikikliuose.
Atidarymas
Išimkite bagažinės skyriaus dangtį iš
šoninių rėmų. Prilaikykite bagažinės skyriaus dangtį už rankenos, kol jis
bus visiškai suvyniotas.
Nuėmimas
Atidarykite bagažinės skyriaus
dangtį.
Patraukite atkabinimo svirtį ir viršų ir
laikykite. Pakelkite bagažinės
skyriaus dangtį į dešinę ir išimkite iš
laikiklių.
Laikymas bagažinės skyriuje
Jei krovinių skyriaus dangčio
nenaudojate, laikykite jį daiktadėžėje
automobilio grindyse.
Atidarykite daiktadėžės dangtį, kurį rasite priešais bagažinės dangtį.

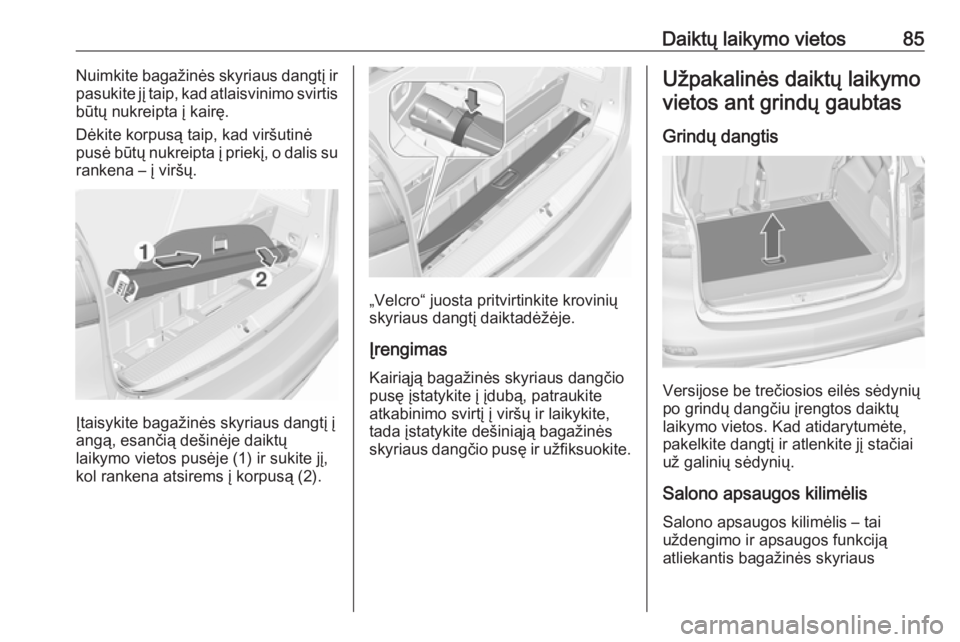

Daiktų laikymo vietos85Nuimkite bagažinės skyriaus dangtį ir
pasukite jį taip, kad atlaisvinimo svirtis būtų nukreipta į kairę.
Dėkite korpusą taip, kad viršutinė
pusė būtų nukreipta į priekį, o dalis su
rankena – į viršų.
Įtaisykite bagažinės skyriaus dangtį į
angą, esančią dešinėje daiktų
laikymo vietos pusėje (1) ir sukite jį,
kol rankena atsirems į korpusą (2).
„Velcro“ juosta pritvirtinkite krovinių
skyriaus dangtį daiktadėžėje.
Įrengimas
Kairiąją bagažinės skyriaus dangčio
pusę įstatykite į įdubą, patraukite
atkabinimo svirtį į viršų ir laikykite, tada įstatykite dešiniąją bagažinės
skyriaus dangčio pusę ir užfiksuokite.
Užpakalinės daiktų laikymo
vietos ant grindų gaubtas
Grindų dangtis
Versijose be trečiosios eilės sėdynių
po grindų dangčiu įrengtos daiktų
laikymo vietos. Kad atidarytumėte,
pakelkite dangtį ir atlenkite jį stačiai
už galinių sėdynių.
Salono apsaugos kilimėlis
Salono apsaugos kilimėlis – tai
uždengimo ir apsaugos funkciją
atliekantis bagažinės skyriaus

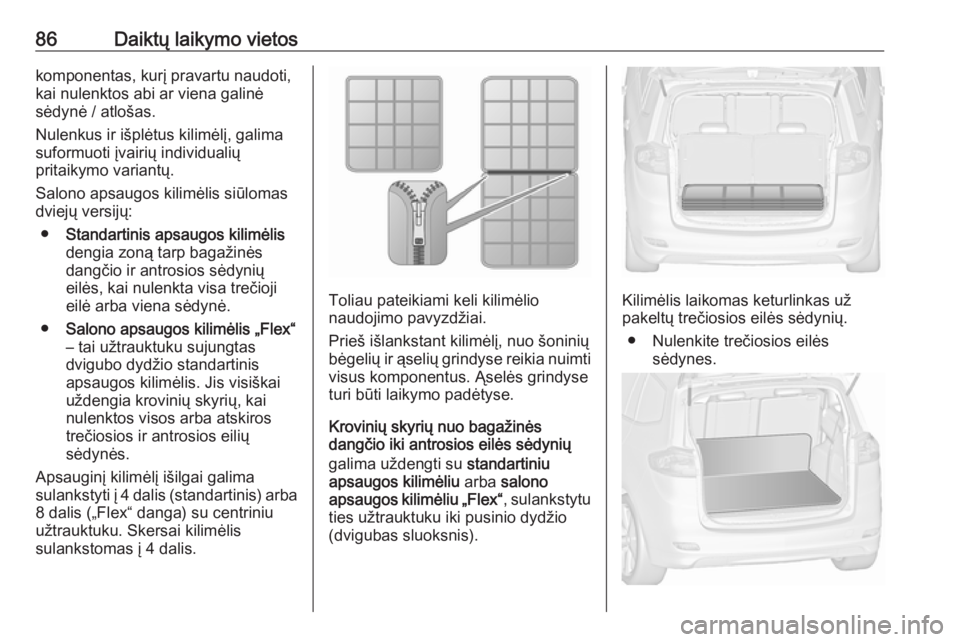

86Daiktų laikymo vietoskomponentas, kurį pravartu naudoti,
kai nulenktos abi ar viena galinė
sėdynė / atlošas.
Nulenkus ir išplėtus kilimėlį, galima
suformuoti įvairių individualių
pritaikymo variantų.
Salono apsaugos kilimėlis siūlomas
dviejų versijų:
● Standartinis apsaugos kilimėlis
dengia zoną tarp bagažinės
dangčio ir antrosios sėdynių
eilės, kai nulenkta visa trečioji
eilė arba viena sėdynė.
● Salono apsaugos kilimėlis „Flex“
– tai užtrauktuku sujungtas
dvigubo dydžio standartinis
apsaugos kilimėlis. Jis visiškai
uždengia krovinių skyrių, kai nulenktos visos arba atskiros
trečiosios ir antrosios eilių
sėdynės.
Apsauginį kilimėlį išilgai galima
sulankstyti į 4 dalis (standartinis) arba 8 dalis („Flex“ danga) su centriniu
užtrauktuku. Skersai kilimėlis
sulankstomas į 4 dalis.
Toliau pateikiami keli kilimėlio
naudojimo pavyzdžiai.
Prieš išlankstant kilimėlį, nuo šoninių
bėgelių ir ąselių grindyse reikia nuimti
visus komponentus. Ąselės grindyse turi būti laikymo padėtyse.
Krovinių skyrių nuo bagažinės
dangčio iki antrosios eilės sėdynių
galima uždengti su standartiniu
apsaugos kilimėliu arba salono
apsaugos kilimėliu „Flex“ , sulankstytu
ties užtrauktuku iki pusinio dydžio
(dvigubas sluoksnis).Kilimėlis laikomas keturlinkas už
pakeltų trečiosios eilės sėdynių.
● Nulenkite trečiosios eilės sėdynes.

Daiktų laikymo vietos87●Išlankstykite sulankstyto kilimėlio
dalis taip, kad pirmoji dalis būtų
pakelta ties antrosios eilės
atlošu.
● Nulenkiant antrosios eilės atlošus, kilimėlis išsiplečia
automatiškai ir uždengia erdvę
tarp abiejų sėdynių eilių.
● Norint palikti vieną trečiosios eilės sėdynę pakeltą, reikia
sulenkti kilimėlį per pusę išilgai.
● Šiek tiek ištraukite kilimėlį, kad apsaugotumėte krovinių skyriausslenkstį, kai kraunate sunkius
daiktus. Prieš uždarydami
bagažinės dangtį, pakelkite
persidengiančią kilimėlio dalį.
Krovinių skyrių iki priekinių sėdynių
galinių atlošų uždengti
Galima tik su salono apsauginiu
kilimėliu „Flex“ , sulankstytu ties
užtrauktuku iki pusinio dydžio
(dvigubas sluoksnis).
Kilimėlis išsiplečia iki antrosios eilės
sėdynių kaip aprašyta pirmiau.
● Nulenkite antrosios eilės atlošus.
● Išskleiskite dvigubo kilimėlio viršutines dalis, kad krovinių
skyrius būtų visiškai uždengtas.
Pirmoji kilimėlio dalis lieka
pakelta aukštyn ties priekinių
sėdynių atlošais.
● Prieš uždarydami bagažinės dangtį, užlenkite persidengiančią
galinę dalį po kilimėliu.
Iš dalies krovinių skyrių uždengti Galima tik su salono apsauginiu
kilimėliu „Flex“ , sulankstytu ties
užtrauktuku iki pusinio dydžio
(dvigubas sluoksnis).
Pavyzdys: paliekant išorinį kairįjį atlošą nenulenktą
Kilimėlis išsiplečia iki antrosios eilės
sėdynių kaip aprašyta pirmojoje
temoje.
● Nulenkite atlošus, kuriuos ketinate pridengti.

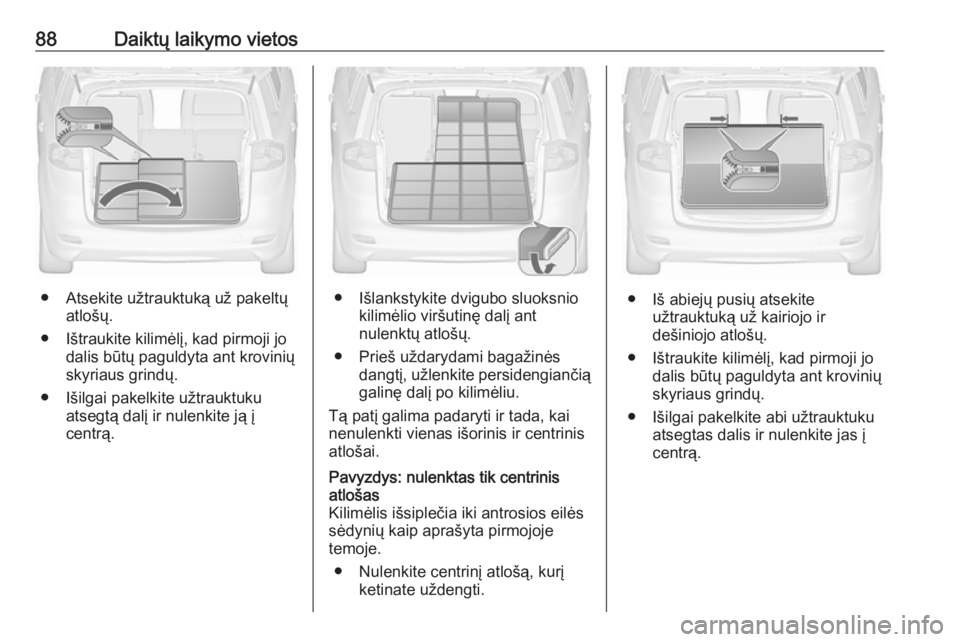

88Daiktų laikymo vietos
● Atsekite užtrauktuką už pakeltųatlošų.
● Ištraukite kilimėlį, kad pirmoji jo dalis būtų paguldyta ant krovinių
skyriaus grindų.
● Išilgai pakelkite užtrauktuku atsegtą dalį ir nulenkite ją į
centrą.● Išlankstykite dvigubo sluoksnio kilimėlio viršutinę dalį ant
nulenktų atlošų.
● Prieš uždarydami bagažinės dangtį, užlenkite persidengiančią
galinę dalį po kilimėliu.
Tą patį galima padaryti ir tada, kai
nenulenkti vienas išorinis ir centrinis
atlošai.
Pavyzdys: nulenktas tik centrinis
atlošas
Kilimėlis išsiplečia iki antrosios eilės
sėdynių kaip aprašyta pirmojoje
temoje.
● Nulenkite centrinį atlošą, kurį ketinate uždengti.
● Iš abiejų pusių atsekite užtrauktuką už kairiojo ir
dešiniojo atlošų.
● Ištraukite kilimėlį, kad pirmoji jo dalis būtų paguldyta ant krovinių
skyriaus grindų.
● Išilgai pakelkite abi užtrauktuku atsegtas dalis ir nulenkite jas į
centrą.
