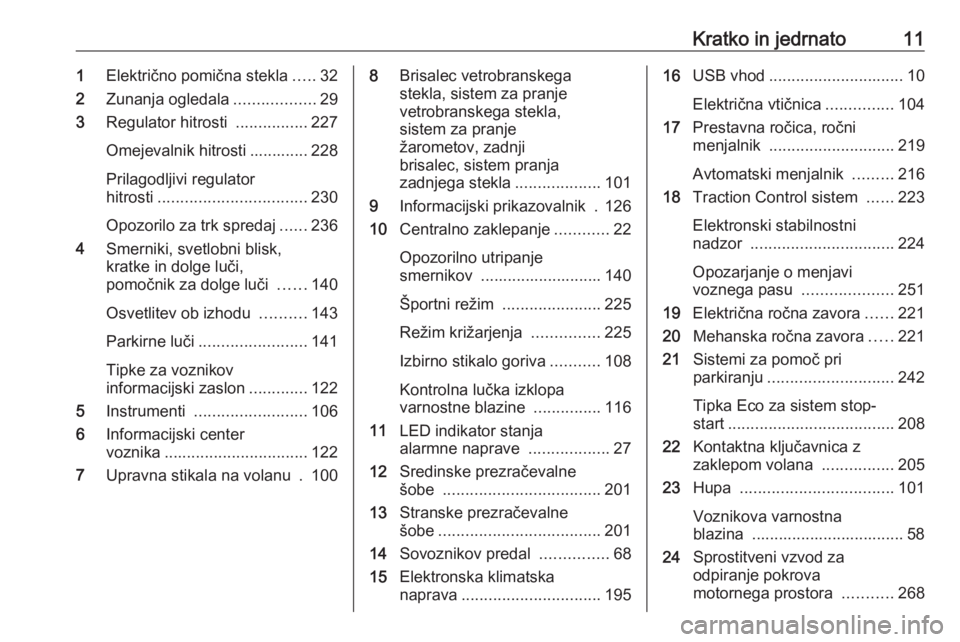

Page 13 of 353
Kratko in jedrnato111Električno pomična stekla .....32
2 Zunanja ogledala ..................29
3 Regulator hitrosti ................227
Omejevalnik hitrosti ............. 228
Prilagodljivi regulator
hitrosti ................................. 230
Opozorilo za trk spredaj ......236
4 Smerniki, svetlobni blisk,
kratke in dolge luči,
pomočnik za dolge luči ......140
Osvetlitev ob izhodu ..........143
Parkirne luči ........................ 141
Tipke za voznikov
informacijski zaslon .............122
5 Instrumenti ......................... 106
6 Informacijski center
voznika ................................ 122
7 Upravna stikala na volanu . 1008Brisalec vetrobranskega
stekla, sistem za pranje
vetrobranskega stekla,
sistem za pranje
žarometov, zadnji
brisalec, sistem pranja
zadnjega stekla ...................101
9 Informacijski prikazovalnik . 126
10 Centralno zaklepanje ............22
Opozorilno utripanje
smernikov ........................... 140
Športni režim ...................... 225
Režim križarjenja ...............225
Izbirno stikalo goriva ...........108
Kontrolna lučka izklopa
varnostne blazine ...............116
11 LED indikator stanja
alarmne naprave ..................27
12 Sredinske prezračevalne
šobe ................................... 201
13 Stranske prezračevalne
šobe .................................... 201
14 Sovoznikov predal ...............68
15 Elektronska klimatska
naprava ............................... 19516USB vhod .............................. 10
Električna vtičnica ...............104
17 Prestavna ročica, ročni
menjalnik ............................ 219
Avtomatski menjalnik .........216
18 Traction Control sistem ......223
Elektronski stabilnostni
nadzor ................................ 224
Opozarjanje o menjavi
voznega pasu ....................251
19 Električna ročna zavora ......221
20 Mehanska ročna zavora .....221
21 Sistemi za pomoč pri
parkiranju ............................ 242
Tipka Eco za sistem stop-
start ..................................... 208
22 Kontaktna ključavnica z
zaklepom volana ................205
23 Hupa .................................. 101
Voznikova varnostna
blazina .................................. 58
24 Sprostitveni vzvod za
odpiranje pokrova
motornega prostora ...........268

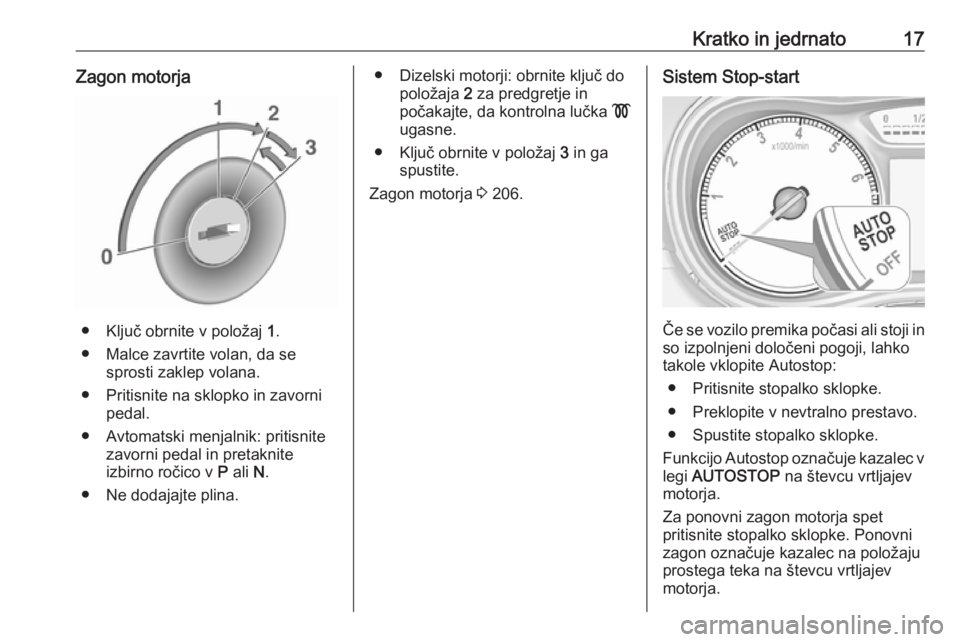

Page 19 of 353
Kratko in jedrnato17Zagon motorja
● Ključ obrnite v položaj 1.
● Malce zavrtite volan, da se sprosti zaklep volana.
● Pritisnite na sklopko in zavorni pedal.
● Avtomatski menjalnik: pritisnite zavorni pedal in pretaknite
izbirno ročico v P ali N.
● Ne dodajajte plina.
● Dizelski motorji: obrnite ključ do položaja 2 za predgretje in
počakajte, da kontrolna lučka !
ugasne.
● Ključ obrnite v položaj 3 in ga
spustite.
Zagon motorja 3 206.Sistem Stop-start
Če se vozilo premika počasi ali stoji in
so izpolnjeni določeni pogoji, lahko
takole vklopite Autostop:
● Pritisnite stopalko sklopke.
● Preklopite v nevtralno prestavo. ● Spustite stopalko sklopke.
Funkcijo Autostop označuje kazalec v legi AUTOSTOP na števcu vrtljajev
motorja.
Za ponovni zagon motorja spet
pritisnite stopalko sklopke. Ponovni
zagon označuje kazalec na položaju
prostega teka na števcu vrtljajev
motorja.

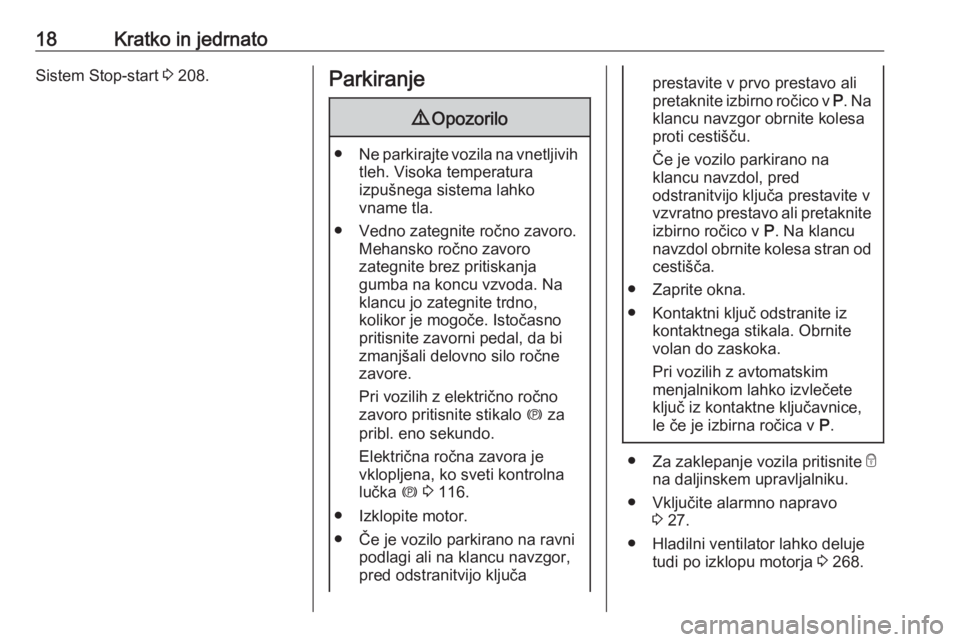

Page 20 of 353
18Kratko in jedrnatoSistem Stop-start 3 208.Parkiranje9 Opozorilo
● Ne parkirajte vozila na vnetljivih
tleh. Visoka temperatura
izpušnega sistema lahko
vname tla.
● Vedno zategnite ročno zavoro. Mehansko ročno zavoro
zategnite brez pritiskanja
gumba na koncu vzvoda. Na
klancu jo zategnite trdno,
kolikor je mogoče. Istočasno pritisnite zavorni pedal, da bi
zmanjšali delovno silo ročne
zavore.
Pri vozilih z električno ročno
zavoro pritisnite stikalo m za
pribl. eno sekundo.
Električna ročna zavora je
vklopljena, ko sveti kontrolna
lučka m 3 116.
● Izklopite motor. ● Če je vozilo parkirano na ravni podlagi ali na klancu navzgor,
pred odstranitvijo ključa
prestavite v prvo prestavo ali
pretaknite izbirno ročico v P. Na
klancu navzgor obrnite kolesa
proti cestišču.
Če je vozilo parkirano na
klancu navzdol, pred
odstranitvijo ključa prestavite v
vzvratno prestavo ali pretaknite izbirno ročico v P. Na klancu
navzdol obrnite kolesa stran od
cestišča.
● Zaprite okna.
● Kontaktni ključ odstranite iz kontaktnega stikala. Obrnite
volan do zaskoka.
Pri vozilih z avtomatskim
menjalnikom lahko izvlečete
ključ iz kontaktne ključavnice,
le če je izbirna ročica v P.
●
Za zaklepanje vozila pritisnite e
na daljinskem upravljalniku.
● Vključite alarmno napravo 3 27.
● Hladilni ventilator lahko deluje tudi po izklopu motorja 3 268.
Page 46 of 353

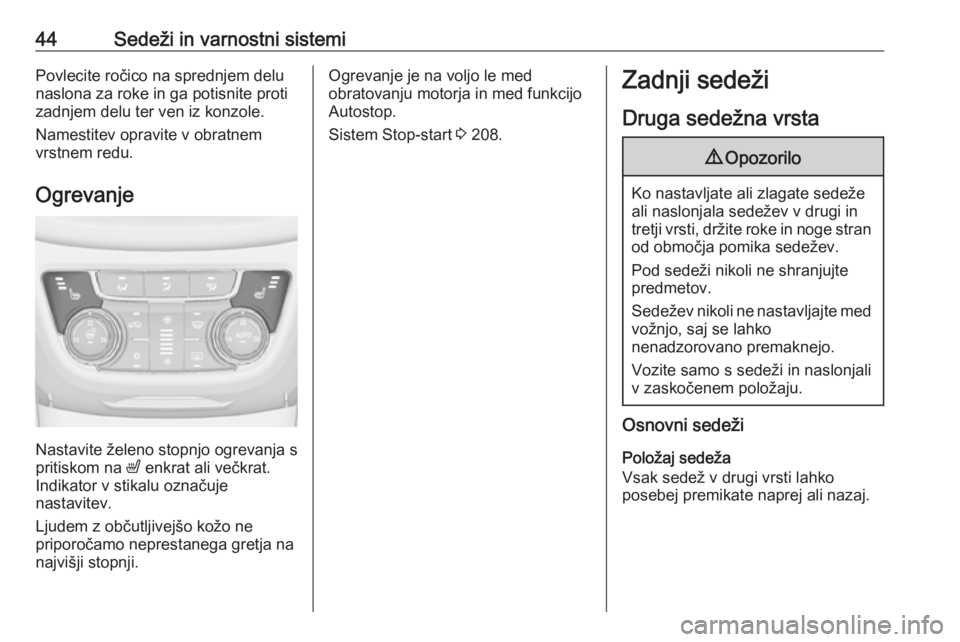

44Sedeži in varnostni sistemiPovlecite ročico na sprednjem delu
naslona za roke in ga potisnite proti
zadnjem delu ter ven iz konzole.
Namestitev opravite v obratnem
vrstnem redu.
Ogrevanje
Nastavite želeno stopnjo ogrevanja s
pritiskom na ß enkrat ali večkrat.
Indikator v stikalu označuje
nastavitev.
Ljudem z občutljivejšo kožo ne
priporočamo neprestanega gretja na
najvišji stopnji.
Ogrevanje je na voljo le med
obratovanju motorja in med funkcijo
Autostop.
Sistem Stop-start 3 208.Zadnji sedeži
Druga sedežna vrsta9 Opozorilo
Ko nastavljate ali zlagate sedeže
ali naslonjala sedežev v drugi in tretji vrsti, držite roke in noge stran od območja pomika sedežev.
Pod sedeži nikoli ne shranjujte
predmetov.
Sedežev nikoli ne nastavljajte med
vožnjo, saj se lahko
nenadzorovano premaknejo.
Vozite samo s sedeži in naslonjali v zaskočenem položaju.
Osnovni sedeži
Položaj sedeža
Vsak sedež v drugi vrsti lahko
posebej premikate naprej ali nazaj.

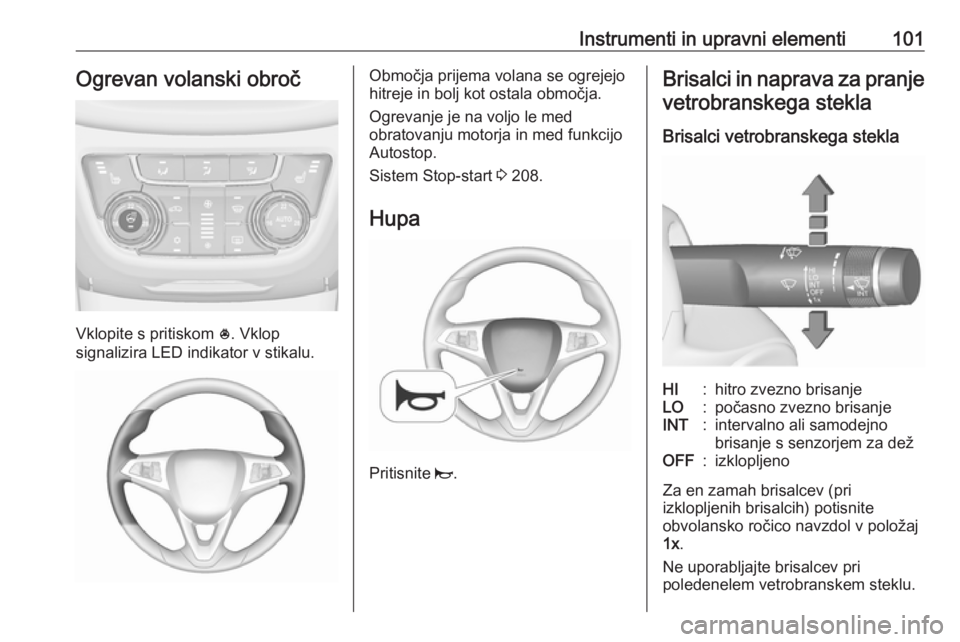

Page 103 of 353
Instrumenti in upravni elementi101Ogrevan volanski obroč
Vklopite s pritiskom *. Vklop
signalizira LED indikator v stikalu.
Območja prijema volana se ogrejejo
hitreje in bolj kot ostala območja.
Ogrevanje je na voljo le med
obratovanju motorja in med funkcijo
Autostop.
Sistem Stop-start 3 208.
Hupa
Pritisnite j.
Brisalci in naprava za pranje
vetrobranskega stekla
Brisalci vetrobranskega steklaHI:hitro zvezno brisanjeLO:počasno zvezno brisanjeINT:intervalno ali samodejno
brisanje s senzorjem za dežOFF:izklopljeno
Za en zamah brisalcev (pri
izklopljenih brisalcih) potisnite
obvolansko ročico navzdol v položaj 1x .
Ne uporabljajte brisalcev pri
poledenelem vetrobranskem steklu.
Page 107 of 353

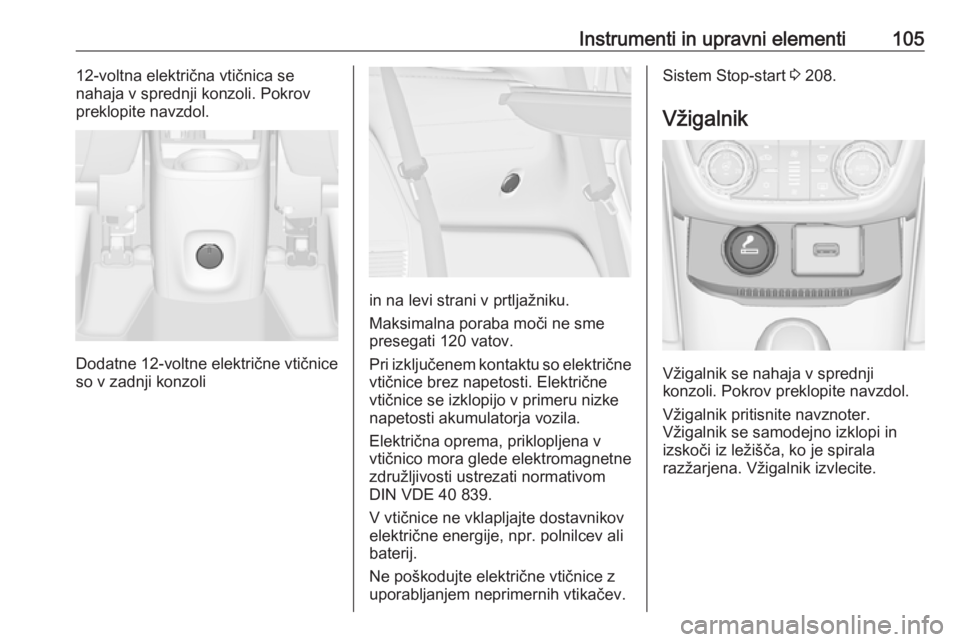

Instrumenti in upravni elementi10512-voltna električna vtičnica se
nahaja v sprednji konzoli. Pokrov
preklopite navzdol.
Dodatne 12-voltne električne vtičnice so v zadnji konzoli
in na levi strani v prtljažniku.
Maksimalna poraba moči ne sme
presegati 120 vatov.
Pri izključenem kontaktu so električne vtičnice brez napetosti. Električne
vtičnice se izklopijo v primeru nizke napetosti akumulatorja vozila.
Električna oprema, priklopljena v
vtičnico mora glede elektromagnetne
združljivosti ustrezati normativom
DIN VDE 40 839.
V vtičnice ne vklapljajte dostavnikov
električne energije, npr. polnilcev ali
baterij.
Ne poškodujte električne vtičnice z
uporabljanjem neprimernih vtikačev.
Sistem Stop-start 3 208.
Vžigalnik
Vžigalnik se nahaja v sprednji
konzoli. Pokrov preklopite navzdol.
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in
izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.

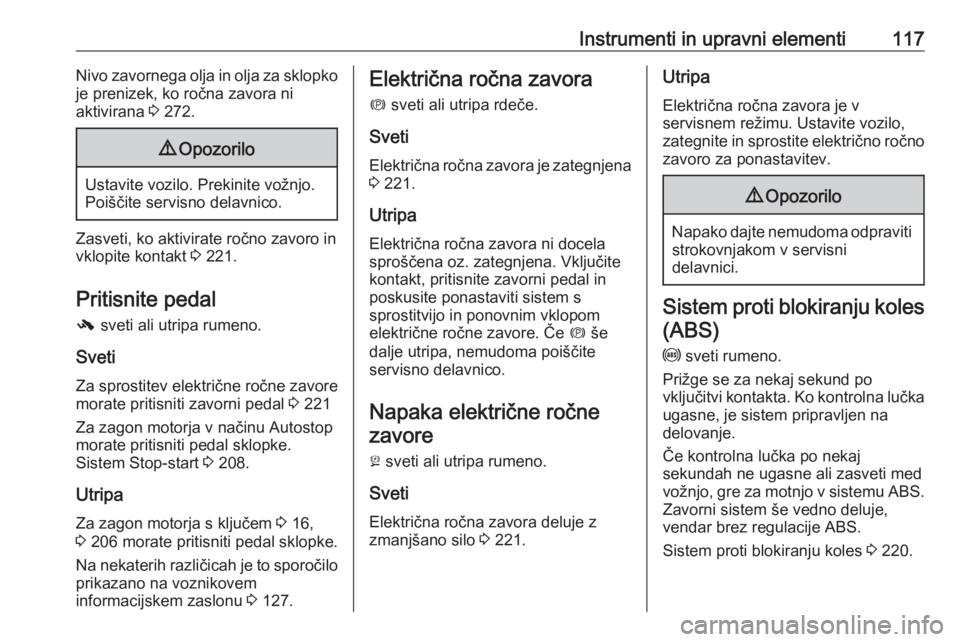

Page 119 of 353
Instrumenti in upravni elementi117Nivo zavornega olja in olja za sklopko
je prenizek, ko ročna zavora ni
aktivirana 3 272.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Zasveti, ko aktivirate ročno zavoro in
vklopite kontakt 3 221.
Pritisnite pedal
- sveti ali utripa rumeno.
Sveti
Za sprostitev električne ročne zavore
morate pritisniti zavorni pedal 3 221
Za zagon motorja v načinu Autostop morate pritisniti pedal sklopke.
Sistem Stop-start 3 208.
Utripa Za zagon motorja s ključem 3 16,
3 206 morate pritisniti pedal sklopke.
Na nekaterih različicah je to sporočilo
prikazano na voznikovem
informacijskem zaslonu 3 127.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti
Električna ročna zavora je zategnjena
3 221.
Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročnezavore
j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 221.Utripa
Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS. Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 220.

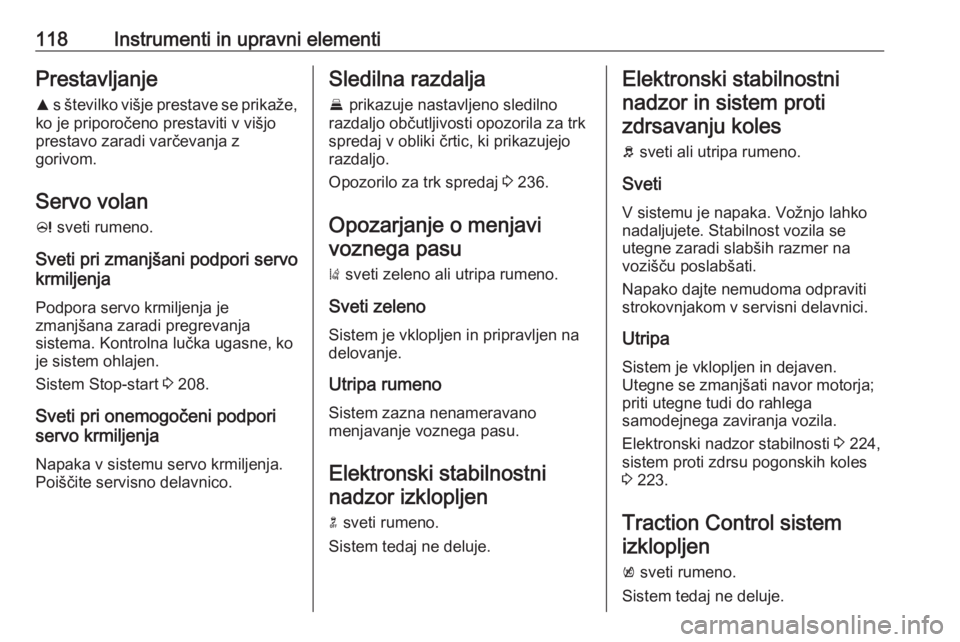

Page 120 of 353
118Instrumenti in upravni elementiPrestavljanje
R s številko višje prestave se prikaže,
ko je priporočeno prestaviti v višjo
prestavo zaradi varčevanja z
gorivom.
Servo volan c sveti rumeno.
Sveti pri zmanjšani podpori servo
krmiljenja
Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 208.
Sveti pri onemogočeni podpori
servo krmiljenja
Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.Sledilna razdalja
E prikazuje nastavljeno sledilno
razdaljo občutljivosti opozorila za trk
spredaj v obliki črtic, ki prikazujejo
razdaljo.
Opozorilo za trk spredaj 3 236.
Opozarjanje o menjavi voznega pasu
) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na
delovanje.
Utripa rumeno
Sistem zazna nenameravano
menjavanje voznega pasu.
Elektronski stabilnostninadzor izklopljen
n sveti rumeno.
Sistem tedaj ne deluje.Elektronski stabilnostni nadzor in sistem protizdrsavanju koles
b sveti ali utripa rumeno.
Sveti
V sistemu je napaka. Vožnjo lahko
nadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na vozišču poslabšati.
Napako dajte nemudoma odpraviti strokovnjakom v servisni delavnici.
Utripa Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski nadzor stabilnosti 3 224,
sistem proti zdrsu pogonskih koles
3 223.
Traction Control sistem
izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.

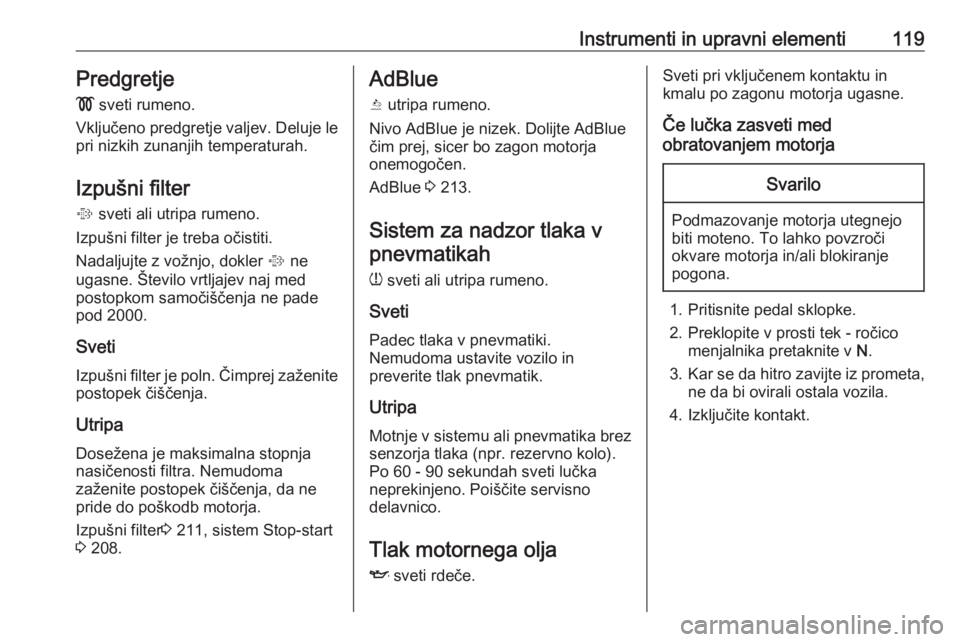

Page 121 of 353
Instrumenti in upravni elementi119Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
Izpušni filter
% sveti ali utripa rumeno.
Izpušni filter je treba očistiti.
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Izpušni filter je poln. Čimprej zaženite
postopek čiščenja.
Utripa
Dosežena je maksimalna stopnja nasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Izpušni filter 3 211, sistem Stop-start
3 208.AdBlue
Y utripa rumeno.
Nivo AdBlue je nizek. Dolijte AdBlue
čim prej, sicer bo zagon motorja
onemogočen.
AdBlue 3 213.
Sistem za nadzor tlaka v pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa
Motnje v sistemu ali pnevmatika brez senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Tlak motornega olja
I sveti rdeče.Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
Page 198 of 353

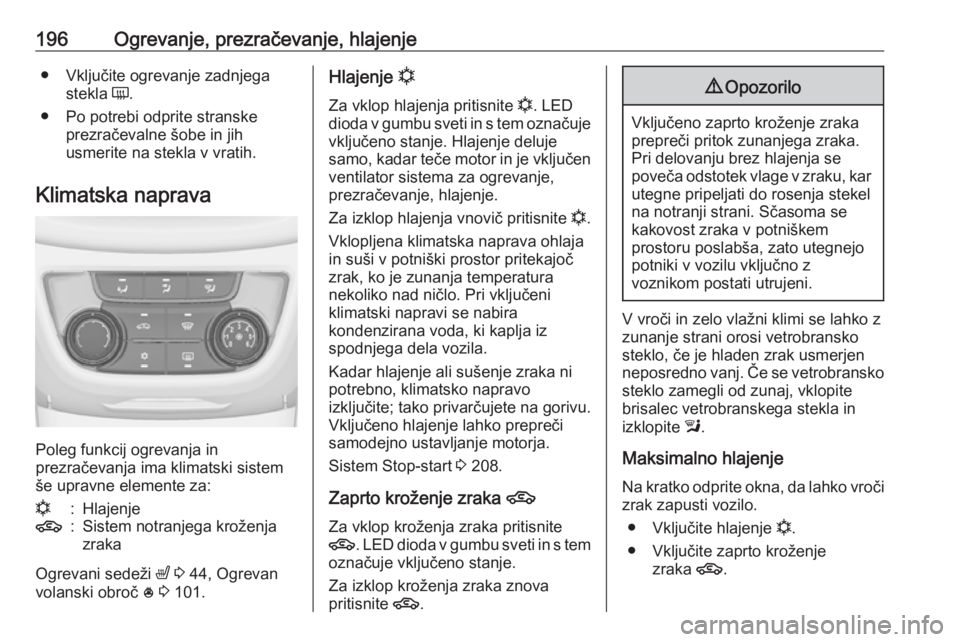

196Ogrevanje, prezračevanje, hlajenje● Vključite ogrevanje zadnjegastekla Ü.
● Po potrebi odprite stranske prezračevalne šobe in jih
usmerite na stekla v vratih.
Klimatska naprava
Poleg funkcij ogrevanja in
prezračevanja ima klimatski sistem
še upravne elemente za:
n:Hlajenje4:Sistem notranjega kroženja
zraka
Ogrevani sedeži ß 3 44, Ogrevan
volanski obroč * 3 101.
Hlajenje n
Za vklop hlajenja pritisnite n. LED
dioda v gumbu sveti in s tem označuje vključeno stanje. Hlajenje deluje
samo, kadar teče motor in je vključen
ventilator sistema za ogrevanje,
prezračevanje, hlajenje.
Za izklop hlajenja vnovič pritisnite n.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura
nekoliko nad ničlo. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Kadar hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite; tako privarčujete na gorivu.
Vključeno hlajenje lahko prepreči
samodejno ustavljanje motorja.
Sistem Stop-start 3 208.
Zaprto kroženje zraka 4
Za vklop kroženja zraka pritisnite
4 . LED dioda v gumbu sveti in s tem
označuje vključeno stanje.
Za izklop kroženja zraka znova
pritisnite 4.9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
V vroči in zelo vlažni klimi se lahko z
zunanje strani orosi vetrobransko
steklo, če je hladen zrak usmerjen
neposredno vanj. Če se vetrobransko
steklo zamegli od zunaj, vklopite
brisalec vetrobranskega stekla in
izklopite l.
Maksimalno hlajenje Na kratko odprite okna, da lahko vročizrak zapusti vozilo.
● Vključite hlajenje n.
● Vključite zaprto kroženje zraka 4.
