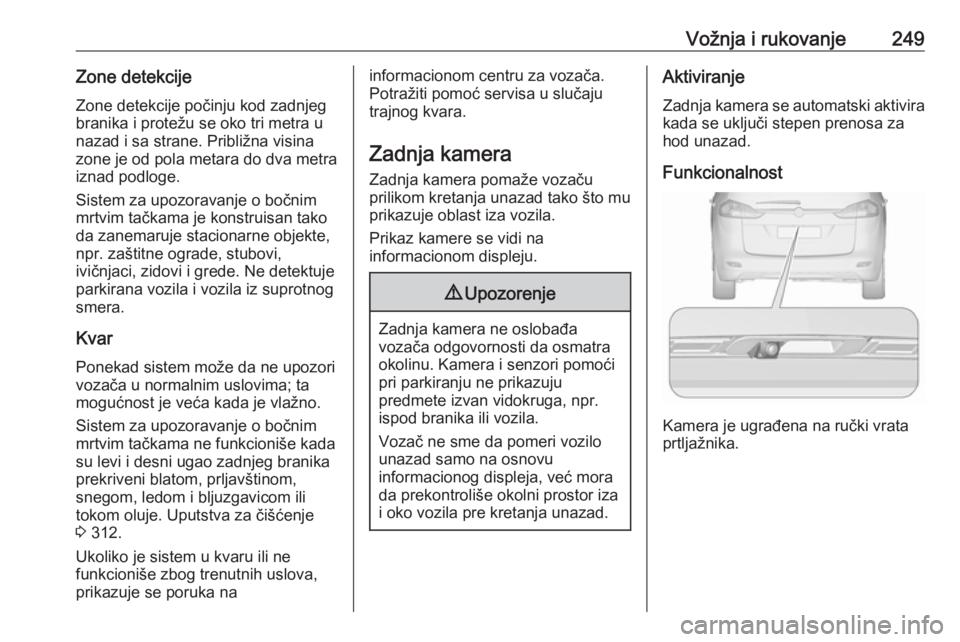

Vožnja i rukovanje249Zone detekcijeZone detekcije počinju kod zadnjeg
branika i protežu se oko tri metra u
nazad i sa strane. Približna visina
zone je od pola metara do dva metra iznad podloge.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte,
npr. zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Kvar Ponekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom i bljuzgavicom ili
tokom oluje. Uputstva za čišćenje
3 312.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka nainformacionom centru za vozača.
Potražiti pomoć servisa u slučaju
trajnog kvara.
Zadnja kamera Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori pomoći
pri parkiranju ne prikazuju
predmete izvan vidokruga, npr.
ispod branika ili vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera je ugrađena na ručki vrata
prtljažnika.

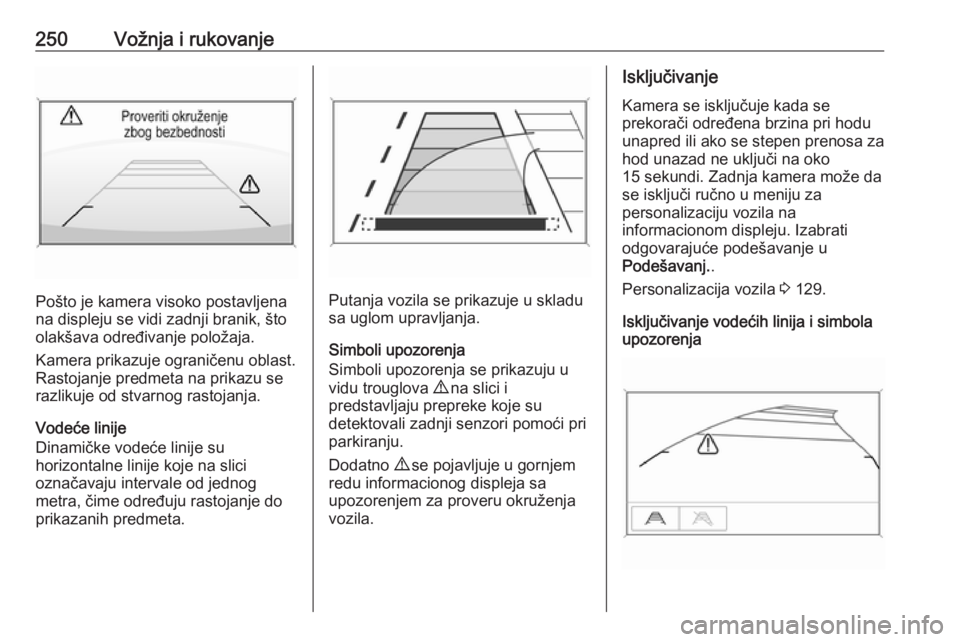

250Vožnja i rukovanje
Pošto je kamera visoko postavljena
na displeju se vidi zadnji branik, što olakšava određivanje položaja.
Kamera prikazuje ograničenu oblast. Rastojanje predmeta na prikazu se
razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od jednog
metra, čime određuju rastojanje do
prikazanih predmeta.Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori pomoći pri
parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje
Kamera se isključuje kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
15 sekundi. Zadnja kamera može da
se isključi ručno u meniju za
personalizaciju vozila na
informacionom displeju. Izabrati
odgovarajuće podešavanje u
Podešavanj. .
Personalizacija vozila 3 129.
Isključivanje vodećih linija i simbola upozorenja

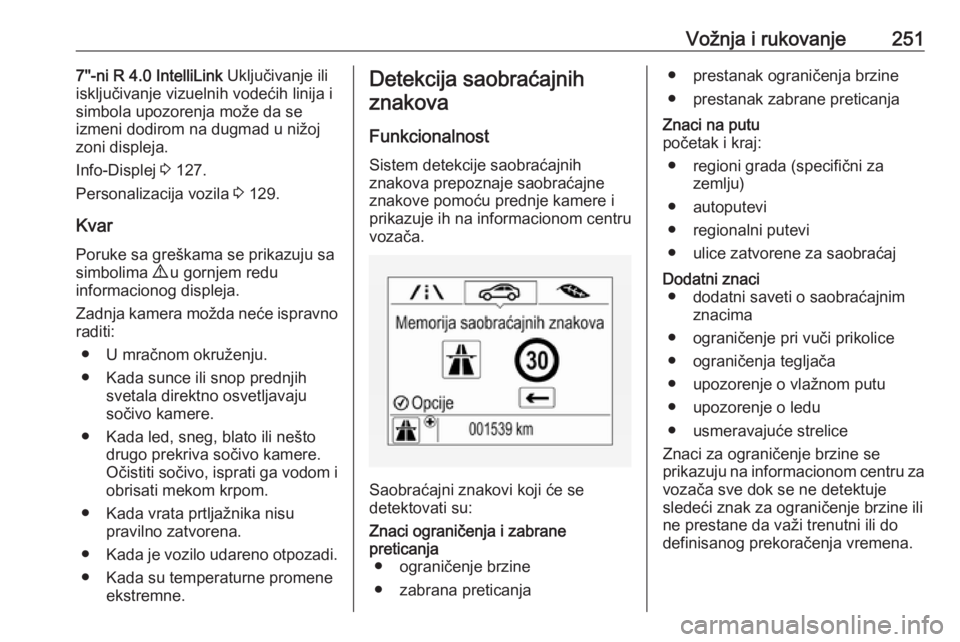

Vožnja i rukovanje2517''-ni R 4.0 IntelliLink Uključivanje ili
isključivanje vizuelnih vodećih linija i
simbola upozorenja može da se
izmeni dodirom na dugmad u nižoj
zoni displeja.
Info-Displej 3 127.
Personalizacija vozila 3 129.
Kvar
Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočivo kamere.
● Kada led, sneg, blato ili nešto drugo prekriva sočivo kamere.
Očistiti sočivo, isprati ga vodom i obrisati mekom krpom.
● Kada vrata prtljažnika nisu pravilno zatvorena.
● Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.Detekcija saobraćajnih
znakova
Funkcionalnost Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.
Saobraćajni znakovi koji će se
detektovati su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
početak i kraj:
● regioni grada (specifični za zemlju)
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice
● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● usmeravajuće strelice
Znaci za ograničenje brzine se
prikazuju na informacionom centru za
vozača sve dok se ne detektuje
sledeći znak za ograničenje brzine ili
ne prestane da važi trenutni ili do
definisanog prekoračenja vremena.

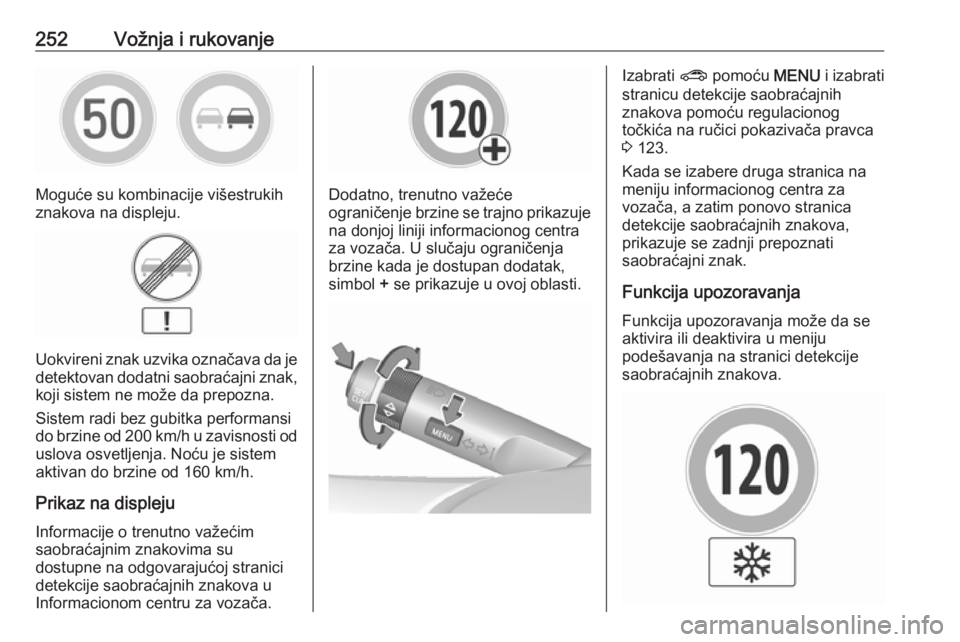

252Vožnja i rukovanje
Moguće su kombinacije višestrukih
znakova na displeju.
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak, koji sistem ne može da prepozna.
Sistem radi bez gubitka performansi
do brzine od 200 km/h u zavisnosti od
uslova osvetljenja. Noću je sistem
aktivan do brzine od 160 km/h.
Prikaz na displeju Informacije o trenutno važećim
saobraćajnim znakovima su
dostupne na odgovarajućoj stranici
detekcije saobraćajnih znakova u
Informacionom centru za vozača.
Dodatno, trenutno važeće
ograničenje brzine se trajno prikazuje
na donjoj liniji informacionog centra
za vozača. U slučaju ograničenja
brzine kada je dostupan dodatak,
simbol + se prikazuje u ovoj oblasti.
Izabrati ? pomoću MENU i izabrati
stranicu detekcije saobraćajnih
znakova pomoću regulacionog
točkića na ručici pokazivača pravca
3 123.
Kada se izabere druga stranica na meniju informacionog centra za
vozača, a zatim ponovo stranica
detekcije saobraćajnih znakova,
prikazuje se zadnji prepoznati
saobraćajni znak.
Funkcija upozoravanja Funkcija upozoravanja može da se
aktivira ili deaktivira u meniju
podešavanja na stranici detekcije saobraćajnih znakova.

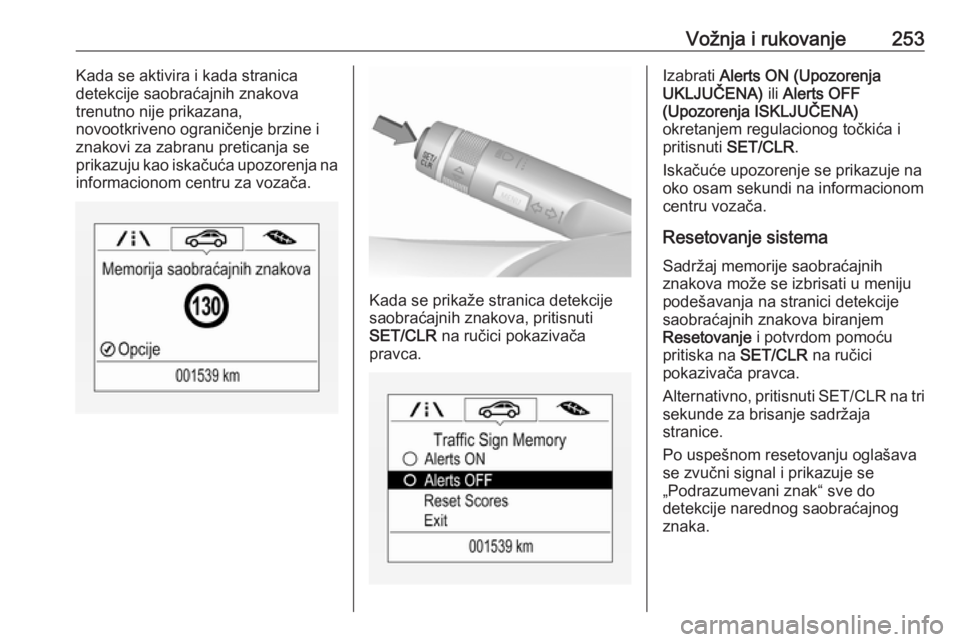

Vožnja i rukovanje253Kada se aktivira i kada stranica
detekcije saobraćajnih znakova
trenutno nije prikazana,
novootkriveno ograničenje brzine i
znakovi za zabranu preticanja se
prikazuju kao iskačuća upozorenja na
informacionom centru za vozača.
Kada se prikaže stranica detekcije
saobraćajnih znakova, pritisnuti
SET/CLR na ručici pokazivača
pravca.
Izabrati Alerts ON (Upozorenja
UKLJUČENA) ili Alerts OFF
(Upozorenja ISKLJUČENA)
okretanjem regulacionog točkića i
pritisnuti SET/CLR .
Iskačuće upozorenje se prikazuje na
oko osam sekundi na informacionom
centru vozača.
Resetovanje sistema Sadržaj memorije saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova biranjem
Resetovanje i potvrdom pomoću
pritiska na SET/CLR na ručici
pokazivača pravca.
Alternativno, pritisnuti SET/CLR na tri
sekunde za brisanje sadržaja
stranice.
Po uspešnom resetovanju oglašava
se zvučni signal i prikazuje se
„Podrazumevani znak“ sve do
detekcije narednog saobraćajnog
znaka.

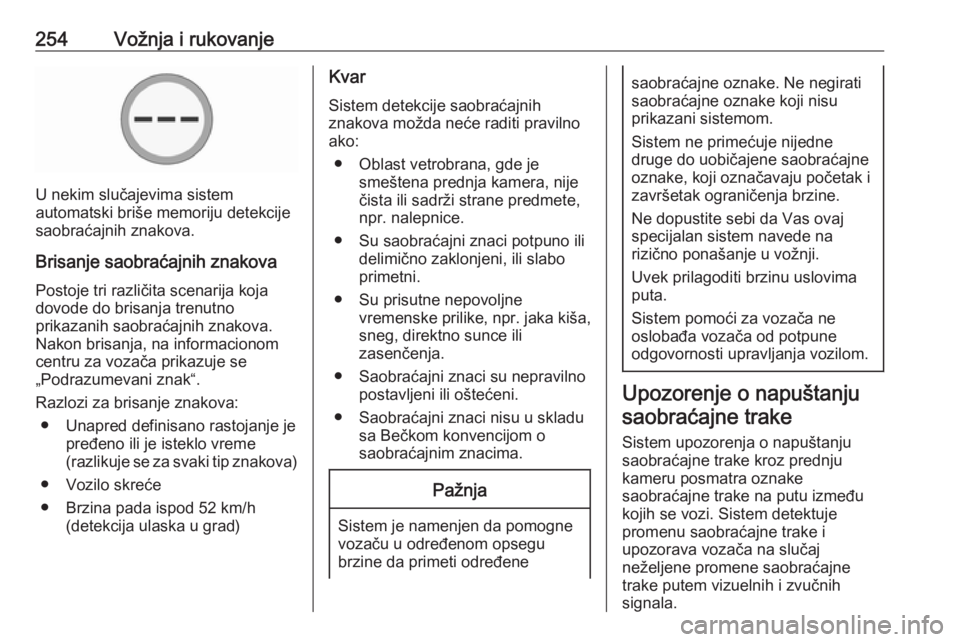

254Vožnja i rukovanje
U nekim slučajevima sistem
automatski briše memoriju detekcije
saobraćajnih znakova.
Brisanje saobraćajnih znakova
Postoje tri različita scenarija koja
dovode do brisanja trenutno
prikazanih saobraćajnih znakova.
Nakon brisanja, na informacionom
centru za vozača prikazuje se
„Podrazumevani znak“.
Razlozi za brisanje znakova: ● Unapred definisano rastojanje je pređeno ili je isteklo vreme
(razlikuje se za svaki tip znakova)
● Vozilo skreće
● Brzina pada ispod 52 km/h (detekcija ulaska u grad)
Kvar
Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
ako:
● Oblast vetrobrana, gde je smeštena prednja kamera, niječista ili sadrži strane predmete,
npr. nalepnice.
● Su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni.
● Su prisutne nepovoljne vremenske prilike, npr. jaka kiša,
sneg, direktno sunce ili
zasenčenja.
● Saobraćajni znaci su nepravilno postavljeni ili oštećeni.
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima.Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Sistem upozorenja o napuštanju
saobraćajne trake kroz prednju
kameru posmatra oznake
saobraćajne trake na putu između
kojih se vozi. Sistem detektuje
promenu saobraćajne trake i
upozorava vozača na slučaj
neželjene promene saobraćajne
trake putem vizuelnih i zvučnih
signala.

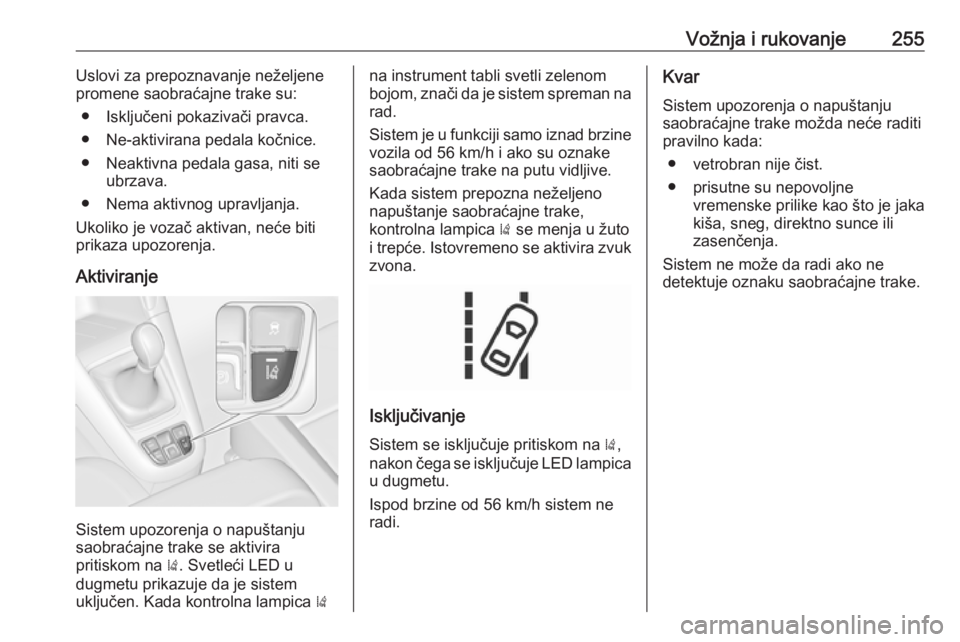

Vožnja i rukovanje255Uslovi za prepoznavanje neželjene
promene saobraćajne trake su:
● Isključeni pokazivači pravca.
● Ne-aktivirana pedala kočnice.
● Neaktivna pedala gasa, niti se ubrzava.
● Nema aktivnog upravljanja.
Ukoliko je vozač aktivan, neće biti prikaza upozorenja.
Aktiviranje
Sistem upozorenja o napuštanju
saobraćajne trake se aktivira
pritiskom na ). Svetleći LED u
dugmetu prikazuje da je sistem
uključen. Kada kontrolna lampica )
na instrument tabli svetli zelenom
bojom, znači da je sistem spreman na rad.
Sistem je u funkciji samo iznad brzine vozila od 56 km/h i ako su oznake
saobraćajne trake na putu vidljive.
Kada sistem prepozna neželjeno
napuštanje saobraćajne trake,
kontrolna lampica ) se menja u žuto
i trepće. Istovremeno se aktivira zvuk
zvona.
Isključivanje
Sistem se isključuje pritiskom na ),
nakon čega se isključuje LED lampica u dugmetu.
Ispod brzine od 56 km/h sistem ne
radi.
Kvar
Sistem upozorenja o napuštanju
saobraćajne trake možda neće raditi
pravilno kada:
● vetrobran nije čist.
● prisutne su nepovoljne vremenske prilike kao što je jaka
kiša, sneg, direktno sunce ili
zasenčenja.
Sistem ne može da radi ako ne
detektuje oznaku saobraćajne trake.

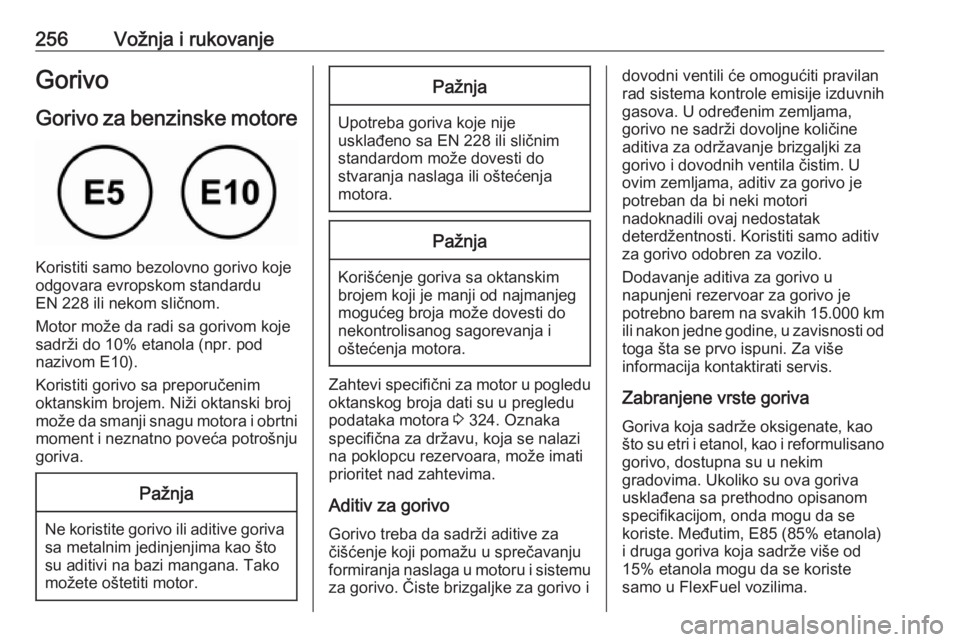

256Vožnja i rukovanjeGorivo
Gorivo za benzinske motore
Koristiti samo bezolovno gorivo koje
odgovara evropskom standardu
EN 228 ili nekom sličnom.
Motor može da radi sa gorivom koje sadrži do 10% etanola (npr. pod
nazivom E10).
Koristiti gorivo sa preporučenim
oktanskim brojem. Niži oktanski broj
može da smanji snagu motora i obrtni moment i neznatno poveća potrošnju
goriva.
Pažnja
Ne koristite gorivo ili aditive goriva
sa metalnim jedinjenjima kao što
su aditivi na bazi mangana. Tako
možete oštetiti motor.
Pažnja
Upotreba goriva koje nije
usklađeno sa EN 228 ili sličnim
standardom može dovesti do
stvaranja naslaga ili oštećenja
motora.
Pažnja
Korišćenje goriva sa oktanskim
brojem koji je manji od najmanjeg
mogućeg broja može dovesti do nekontrolisanog sagorevanja i
oštećenja motora.
Zahtevi specifični za motor u pogledu oktanskog broja dati su u pregledu
podataka motora 3 324. Oznaka
specifična za državu, koja se nalazi na poklopcu rezervoara, može imati
prioritet nad zahtevima.
Aditiv za gorivo Gorivo treba da sadrži aditive za
čišćenje koji pomažu u sprečavanju
formiranja naslaga u motoru i sistemu za gorivo. Čiste brizgaljke za gorivo i
dovodni ventili će omogućiti pravilan
rad sistema kontrole emisije izduvnih
gasova. U određenim zemljama,
gorivo ne sadrži dovoljne količine aditiva za održavanje brizgaljki za
gorivo i dovodnih ventila čistim. U
ovim zemljama, aditiv za gorivo je
potreban da bi neki motori
nadoknadili ovaj nedostatak
deterdžentnosti. Koristiti samo aditiv
za gorivo odobren za vozilo.
Dodavanje aditiva za gorivo u
napunjeni rezervoar za gorivo je
potrebno barem na svakih 15.000 km ili nakon jedne godine, u zavisnosti od
toga šta se prvo ispuni. Za više
informacija kontaktirati servis.
Zabranjene vrste gorivaGoriva koja sadrže oksigenate, kao
što su etri i etanol, kao i reformulisano
gorivo, dostupna su u nekim
gradovima. Ukoliko su ova goriva
usklađena sa prethodno opisanom
specifikacijom, onda mogu da se
koriste. Međutim, E85 (85% etanola)
i druga goriva koja sadrže više od
15% etanola mogu da se koriste
samo u FlexFuel vozilima.

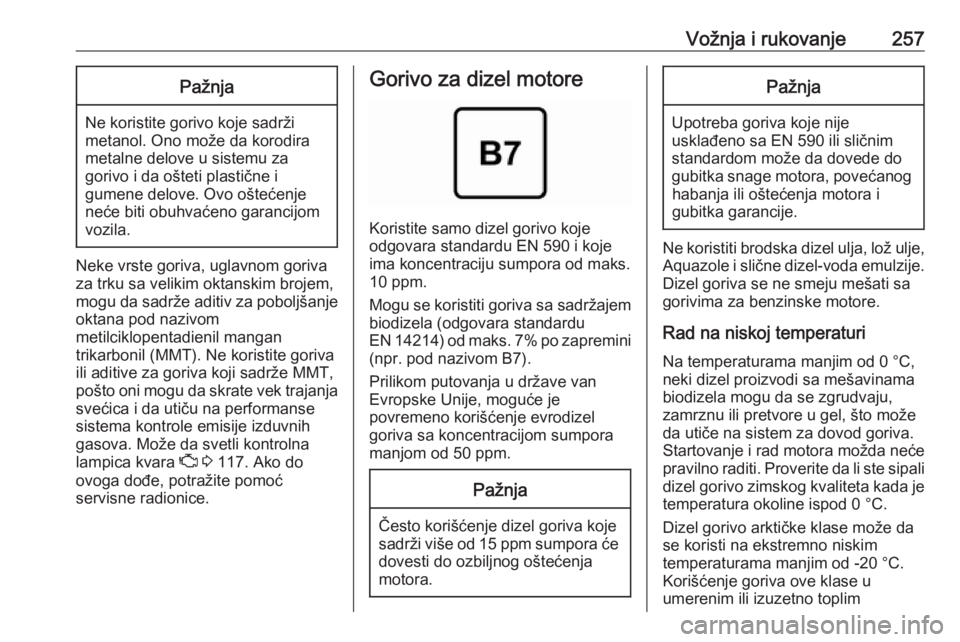

Vožnja i rukovanje257Pažnja
Ne koristite gorivo koje sadrži
metanol. Ono može da korodira
metalne delove u sistemu za
gorivo i da ošteti plastične i
gumene delove. Ovo oštećenje
neće biti obuhvaćeno garancijom
vozila.
Neke vrste goriva, uglavnom goriva za trku sa velikim oktanskim brojem,
mogu da sadrže aditiv za poboljšanje oktana pod nazivom
metilciklopentadienil mangan
trikarbonil (MMT). Ne koristite goriva
ili aditive za goriva koji sadrže MMT,
pošto oni mogu da skrate vek trajanja
svećica i da utiču na performanse
sistema kontrole emisije izduvnih
gasova. Može da svetli kontrolna
lampica kvara Z 3 117. Ako do
ovoga dođe, potražite pomoć servisne radionice.
Gorivo za dizel motore
Koristite samo dizel gorivo koje
odgovara standardu EN 590 i koje
ima koncentraciju sumpora od maks.
10 ppm.
Mogu se koristiti goriva sa sadržajem biodizela (odgovara standardu
EN 14214) od maks. 7% po zapremini (npr. pod nazivom B7).
Prilikom putovanja u države van
Evropske Unije, moguće je
povremeno korišćenje evrodizel
goriva sa koncentracijom sumpora
manjom od 50 ppm.
Pažnja
Često korišćenje dizel goriva koje
sadrži više od 15 ppm sumpora će dovesti do ozbiljnog oštećenja
motora.
Pažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Ne koristiti brodska dizel ulja, lož ulje,
Aquazole i slične dizel-voda emulzije.
Dizel goriva se ne smeju mešati sa
gorivima za benzinske motore.
Rad na niskoj temperaturi
Na temperaturama manjim od 0 °C,
neki dizel proizvodi sa mešavinama
biodizela mogu da se zgrudvaju,
zamrznu ili pretvore u gel, što može
da utiče na sistem za dovod goriva.
Startovanje i rad motora možda neće pravilno raditi. Proverite da li ste sipali
dizel gorivo zimskog kvaliteta kada je
temperatura okoline ispod 0 °C.
Dizel gorivo arktičke klase može da
se koristi na ekstremno niskim
temperaturama manjim od -20 °C.
Korišćenje goriva ove klase u
umerenim ili izuzetno toplim

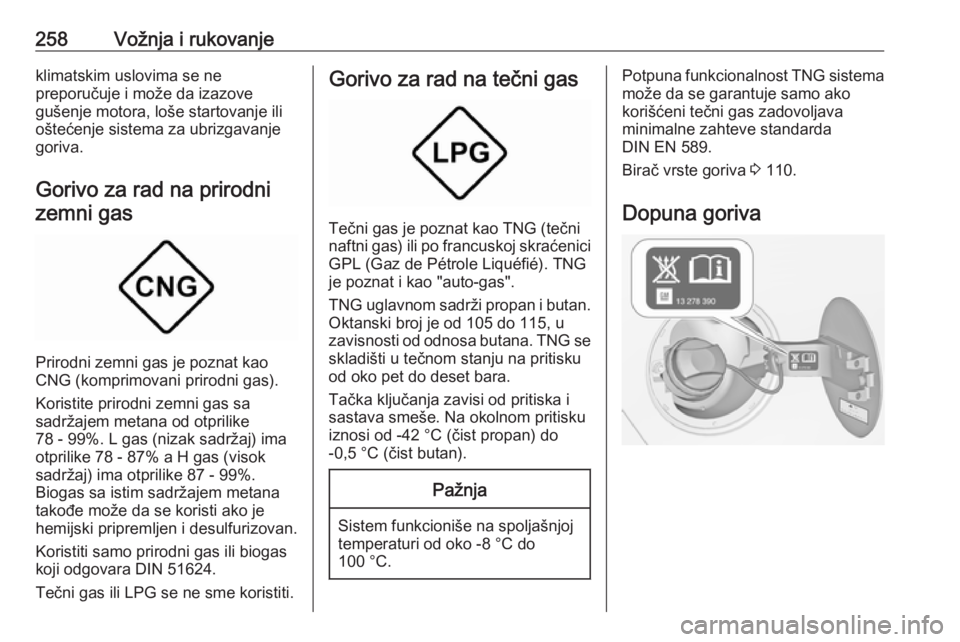

258Vožnja i rukovanjeklimatskim uslovima se ne
preporučuje i može da izazove
gušenje motora, loše startovanje ili
oštećenje sistema za ubrizgavanje
goriva.
Gorivo za rad na prirodnizemni gas
Prirodni zemni gas je poznat kao
CNG (komprimovani prirodni gas).
Koristite prirodni zemni gas sa
sadržajem metana od otprilike
78 - 99%. L gas (nizak sadržaj) ima
otprilike 78 - 87% a H gas (visok
sadržaj) ima otprilike 87 - 99%.
Biogas sa istim sadržajem metana
takođe može da se koristi ako je
hemijski pripremljen i desulfurizovan.
Koristiti samo prirodni gas ili biogas
koji odgovara DIN 51624.
Tečni gas ili LPG se ne sme koristiti.
Gorivo za rad na tečni gas
Tečni gas je poznat kao TNG (tečni
naftni gas) ili po francuskoj skraćenici
GPL (Gaz de Pétrole Liquéfié). TNG
je poznat i kao "auto-gas".
TNG uglavnom sadrži propan i butan. Oktanski broj je od 105 do 115, u
zavisnosti od odnosa butana. TNG se
skladišti u tečnom stanju na pritisku
od oko pet do deset bara.
Tačka ključanja zavisi od pritiska i
sastava smeše. Na okolnom pritisku
iznosi od -42 °C (čist propan) do
-0,5 °C (čist butan).
Pažnja
Sistem funkcioniše na spoljašnjoj
temperaturi od oko -8 °C do
100 °C.
Potpuna funkcionalnost TNG sistema
može da se garantuje samo ako
korišćeni tečni gas zadovoljava
minimalne zahteve standarda
DIN EN 589.
Birač vrste goriva 3 110.
Dopuna goriva
