OPEL ZAFIRA C 2018.5 Посібник з експлуатації (in Ukrainian)

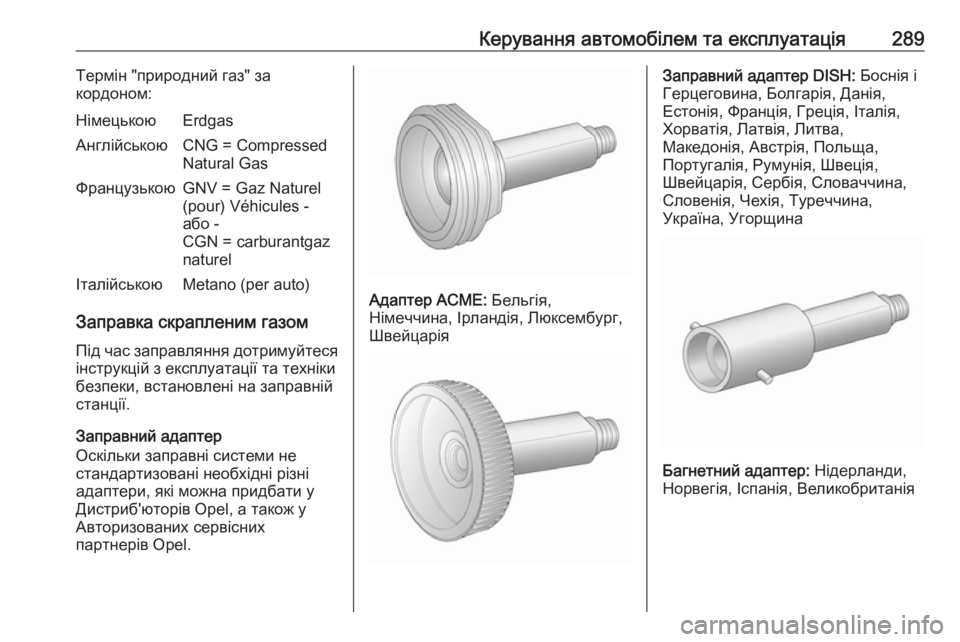

Керування автомобілем та експлуатація289Термін "природний газ" за
кордоном:НімецькоюErdgasАнглійськоюCNG = Compressed
Natural GasФранцузькоюGNV = Gaz Naturel
(pour) Véhicules -
або -
CGN = carburantgaz
naturelІталійськоюMetano (per auto)
Заправка скрапленим газом
Під час заправляння дотримуйтеся інструкцій з експлуатації та техніки
безпеки, встановлені на заправній
станції.
Заправний адаптер
Оскільки заправні системи не
стандартизовані необхідні різні
адаптери, які можна придбати у
Дистриб'юторів Opel, а також у
Авторизованих сервісних
партнерів Opel.
Адаптер АСМЕ: Бельгія,
Німеччина, Ірландія, Люксембург,
Швейцарія
Заправний адаптер DISH: Боснія і
Герцеговина, Болгарія, Данія,
Естонія, Франція, Греція, Італія,
Хорватія, Латвія, Литва,
Македонія, Австрія, Польща,
Португалія, Румунія, Швеція,
Швейцарія, Сербія, Словаччина, Словенія, Чехія, Туреччина,
Україна, Угорщина
Багнетний адаптер: Нідерланди,
Норвегія, Іспанія, Великобританія

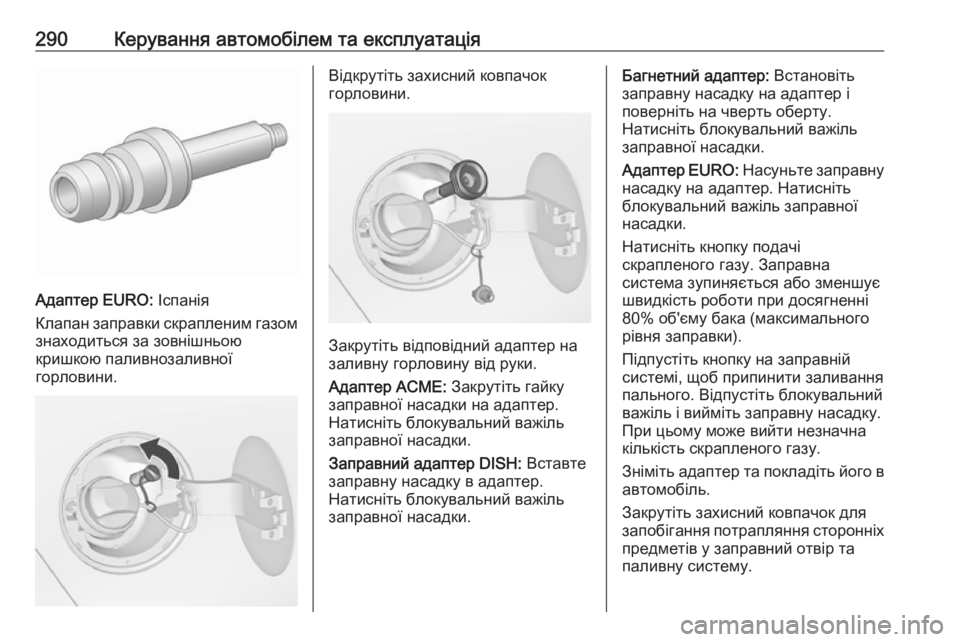

290Керування автомобілем та експлуатація
Адаптер EURO: Іспанія
Клапан заправки скрапленим газом
знаходиться за зовнішньою
кришкою паливнозаливної
горловини.
Відкрутіть захисний ковпачок
горловини.
Закрутіть відповідний адаптер на
заливну горловину від руки.
Адаптер АСМЕ: Закрутіть гайку
заправної насадки на адаптер.
Натисніть блокувальний важіль заправної насадки.
Заправний адаптер DISH: Вставте
заправну насадку в адаптер.
Натисніть блокувальний важіль
заправної насадки.
Багнетний адаптер: Встановіть
заправну насадку на адаптер і
поверніть на чверть оберту.
Натисніть блокувальний важіль
заправної насадки.
Адаптер EURO: Насуньте заправну
насадку на адаптер. Натисніть
блокувальний важіль заправної
насадки.
Натисніть кнопку подачі
скрапленого газу. Заправна
система зупиняється або зменшує
швидкість роботи при досягненні
80% об'єму бака (максимального
рівня заправки).
Підпустіть кнопку на заправній
системі, щоб припинити заливання
пального. Відпустіть блокувальний
важіль і вийміть заправну насадку.
При цьому може вийти незначна
кількість скрапленого газу.
Зніміть адаптер та покладіть його в автомобіль.
Закрутіть захисний ковпачок для
запобігання потрапляння сторонніх
предметів у заправний отвір та
паливну систему.

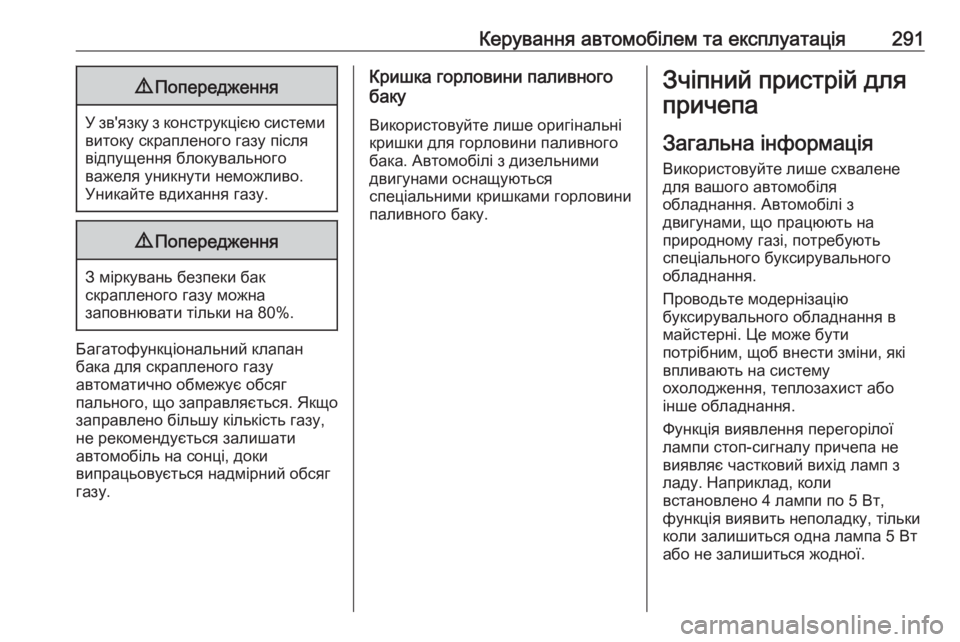

Керування автомобілем та експлуатація2919Попередження
У зв'язку з конструкцією системи
витоку скрапленого газу після
відпущення блокувального
важеля уникнути неможливо.
Уникайте вдихання газу.
9 Попередження
З міркувань безпеки бак
скрапленого газу можна
заповнювати тільки на 80%.
Багатофункціональний клапан
бака для скрапленого газу
автоматично обмежує обсяг
пального, що заправляється. Якщо заправлено більшу кількість газу,
не рекомендується залишати
автомобіль на сонці, доки
випрацьовується надмірний обсяг
газу.
Кришка горловини паливного
баку
Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини паливного баку.Зчіпний пристрій для
причепа
Загальна інформація Використовуйте лише схвалене
для вашого автомобіля
обладнання. Автомобілі з
двигунами, що працюють на
природному газі, потребують
спеціального буксирувального
обладнання.
Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не виявляє частковий вихід ламп з
ладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт
або не залишиться жодної.

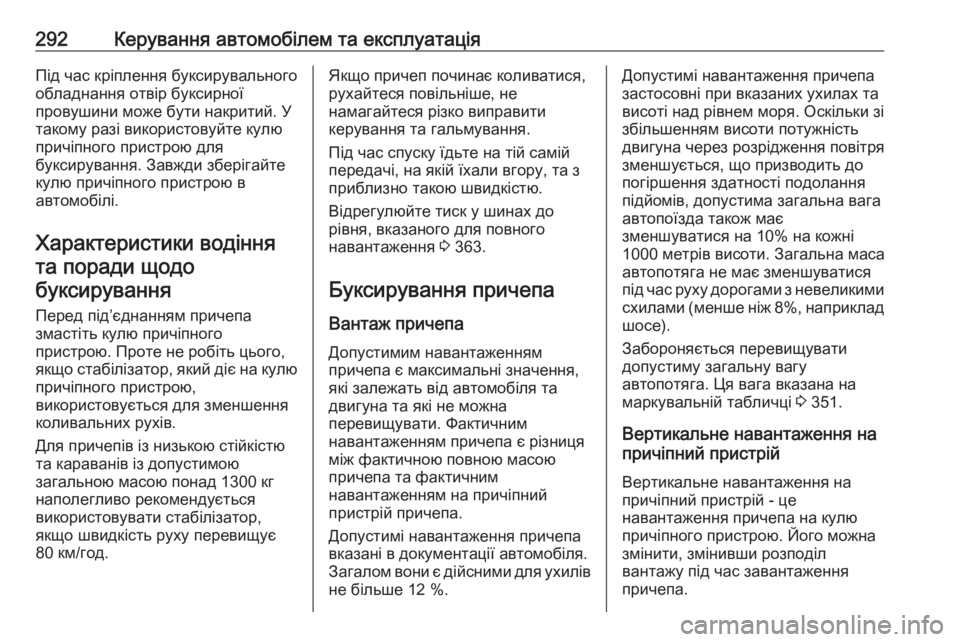

292Керування автомобілем та експлуатаціяПід час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте кулю
причіпного пристрою для
буксирування. Завжди зберігайте кулю причіпного пристрою в
автомобілі.
Характеристики водіння
та поради щодо буксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього, якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшення
коливальних рухів.
Для причепів із низькою стійкістю та караванів із допустимою
загальною масою понад 1300 кг
наполегливо рекомендується
використовувати стабілізатор,
якщо швидкість руху перевищує
80 км/год.Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 363.
Буксирування причепа Вантаж причепаДопустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа вказані в документації автомобіля.
Загалом вони є дійсними для ухилів
не більше 12 %.Допустимі навантаження причепа
застосовні при вказаних ухилах та висоті над рівнем моря. Оскільки зі
збільшенням висоти потужність
двигуна через розрідження повітря
зменшується, що призводить до
погіршення здатності подолання
підйомів, допустима загальна вага
автопоїзда також має
зменшуватися на 10% на кожні
1000 метрів висоти. Загальна маса
автопотяга не має зменшуватися
під час руху дорогами з невеликими схилами (менше ніж 8%, наприкладшосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 351.
Вертикальне навантаження на
причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.

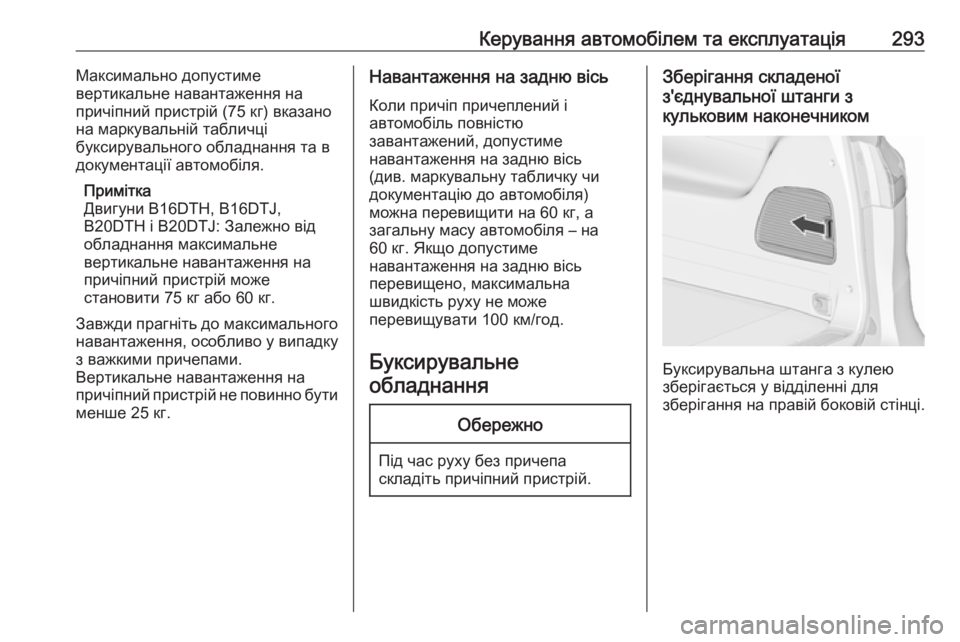

Керування автомобілем та експлуатація293Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано на маркувальній табличці
буксирувального обладнання та в
документації автомобіля.
Примітка
Двигуни B16DTH, B16DTJ,
B20DTH і B20DTJ: Залежно від
обладнання максимальне
вертикальне навантаження на
причіпний пристрій може
становити 75 кг або 60 кг.
Завжди прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути менше 25 кг.Навантаження на задню вісь
Коли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 60 кг, а
загальну масу автомобіля – на
60 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.
БуксирувальнеобладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Зберігання складеної
з'єднувальної штанги з
кульковим наконечником
Буксирувальна штанга з кулею
зберігається у відділенні для
зберігання на правій боковій стінці.

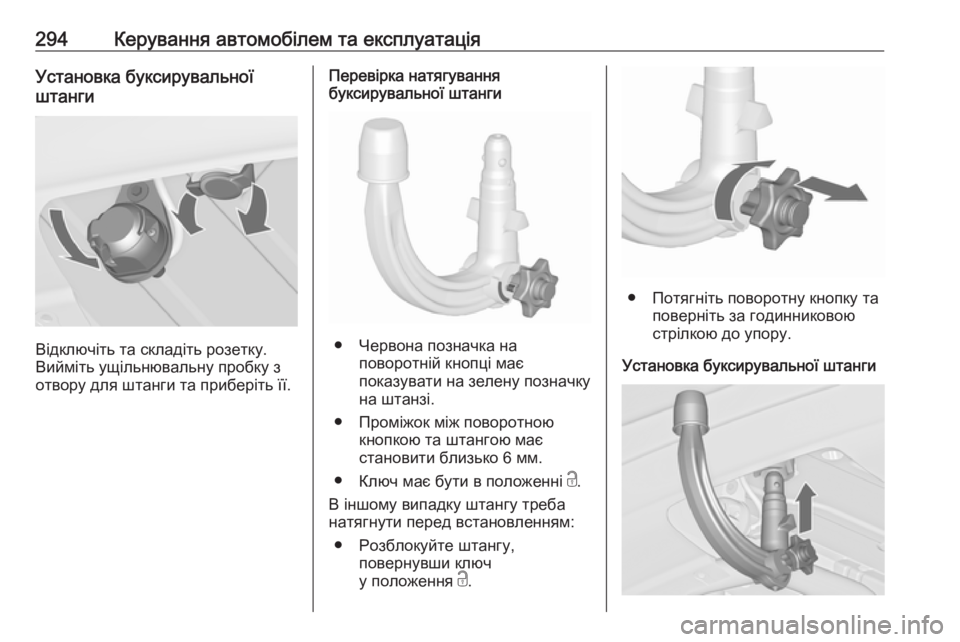

294Керування автомобілем та експлуатаціяУстановка буксирувальної
штанги
Відключіть та складіть розетку.
Вийміть ущільнювальну пробку з
отвору для штанги та приберіть її.
Перевірка натягування
буксирувальної штанги
● Червона позначка на
поворотній кнопці має
показувати на зелену позначку
на штанзі.
● Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
● Ключ має бути в положенні c.
В іншому випадку штангу треба натягнути перед встановленням:
● Розблокуйте штангу, повернувши ключ
у положення c.
● Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.
Установка буксирувальної штанги

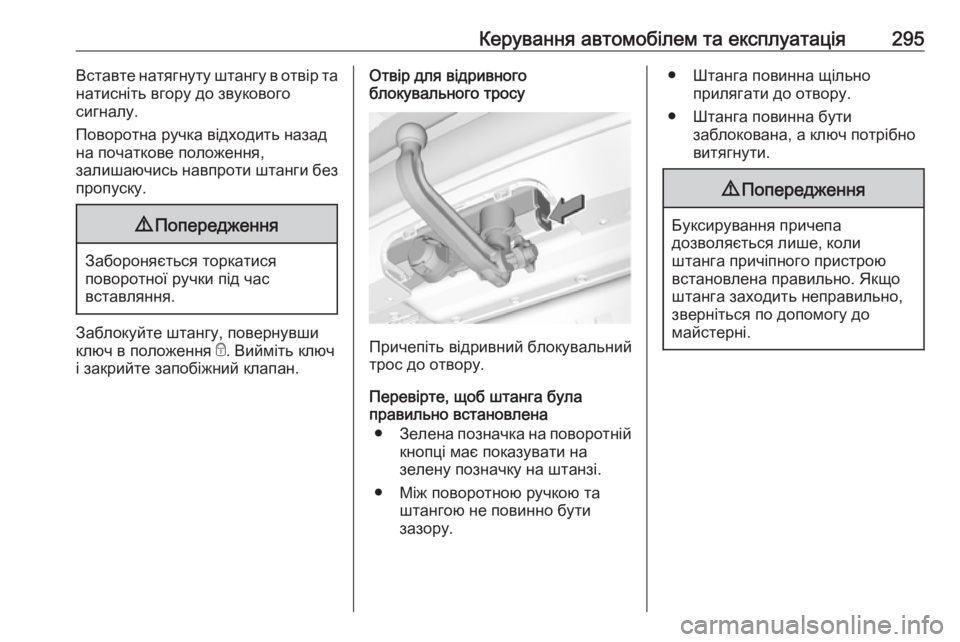

Керування автомобілем та експлуатація295Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад
на початкове положення,
залишаючись навпроти штанги без пропуску.9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Перевірте, щоб штанга була правильно встановлена
● Зелена позначка на поворотній
кнопці має показувати на
зелену позначку на штанзі.
● Між поворотною ручкою та штангою не повинно бути
зазору.
● Штанга повинна щільно
прилягати до отвору.
● Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.

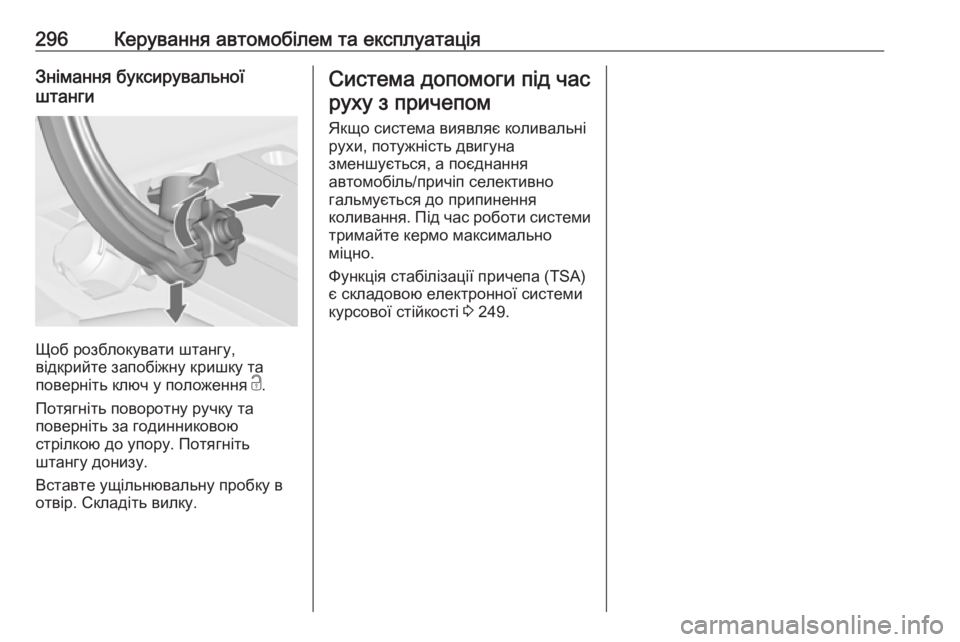

296Керування автомобілем та експлуатаціяЗнімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнювальну пробку в отвір. Складіть вилку.
Система допомоги під час
руху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 249.

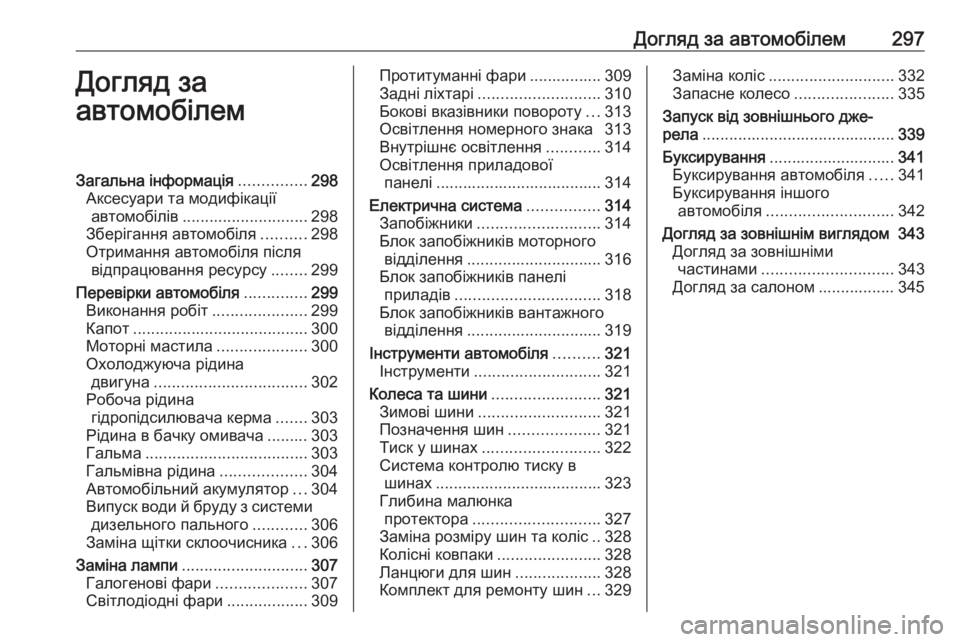

Догляд за автомобілем297Догляд за
автомобілемЗагальна інформація ...............298
Аксесуари та модифікації автомобілів ............................ 298
Зберігання автомобіля ..........298
Отримання автомобіля після відпрацювання ресурсу ........299
Перевірки автомобіля ..............299
Виконання робіт .....................299
Капот ....................................... 300
Моторні мастила ....................300
Охолоджуюча рідина двигуна .................................. 302
Робоча рідина гідропідсилювача керма .......303
Рідина в бачку омивача ......... 303
Гальма .................................... 303
Гальмівна рідина ...................304
Автомобільний акумулятор ...304
Випуск води й бруду з системи дизельного пального ............306
Заміна щітки склоочисника ...306
Заміна лампи ............................ 307
Галогенові фари ....................307
Світлодіодні фари ..................309Протитуманні фари ................ 309
Задні ліхтарі ........................... 310
Бокові вказівники повороту ...313
Освітлення номерного знака 313
Внутрішнє освітлення ............314
Освітлення приладової панелі ..................................... 314
Електрична система ................314
Запобіжники ........................... 314
Блок запобіжників моторного відділення .............................. 316
Блок запобіжників панелі
приладів ................................ 318
Блок запобіжників вантажного відділення .............................. 319
Інструменти автомобіля ..........321
Інструменти ............................ 321
Колеса та шини ........................321
Зимові шини ........................... 321
Позначення шин ....................321
Тиск у шинах .......................... 322
Система контролю тиску в шинах ..................................... 323
Глибина малюнка протектора ............................ 327
Заміна розміру шин та коліс .. 328
Колісні ковпаки .......................328
Ланцюги для шин ...................328
Комплект для ремонту шин ...329Заміна коліс ............................ 332
Запасне колесо ......................335
Запуск від зовнішнього дже‐
рела ........................................... 339
Буксирування ............................ 341
Буксирування автомобіля .....341
Буксирування іншого автомобіля ............................ 342
Догляд за зовнішнім виглядом 343 Догляд за зовнішнімичастинами ............................. 343
Догляд за салоном ................. 345

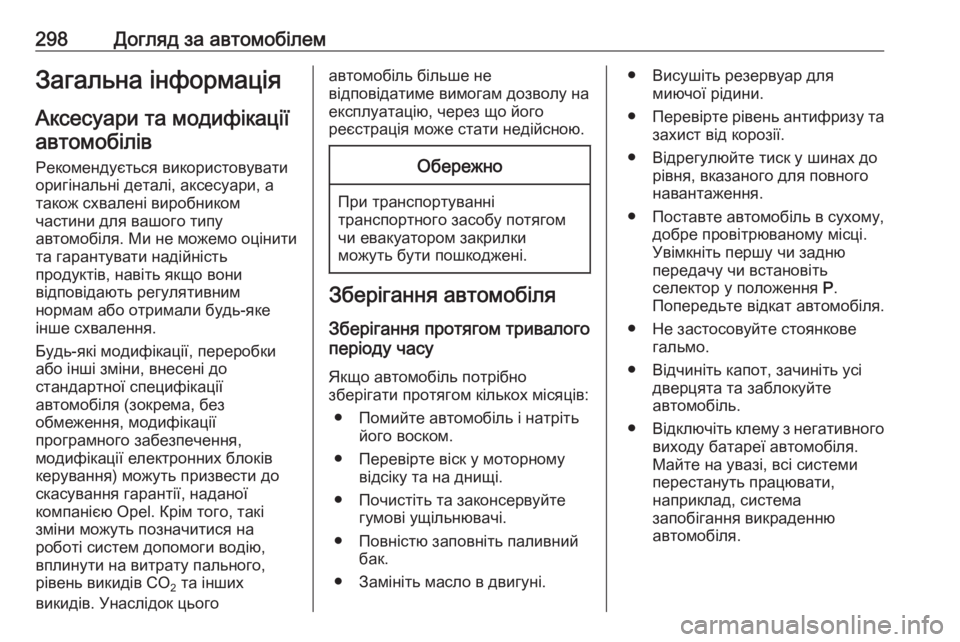

298Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть позначитися на
роботі систем допомоги водію, вплинути на витрату пального,рівень викидів CO 2 та інших
викидів. Унаслідок цьогоавтомобіль більше не
відповідатиме вимогам дозволу на експлуатацію, через що його
реєстрація може стати недійсною.Обережно
При транспортуванні
транспортного засобу потягом
чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню
передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.
