OPEL ZAFIRA C 2018.5 Сопственички прирачник

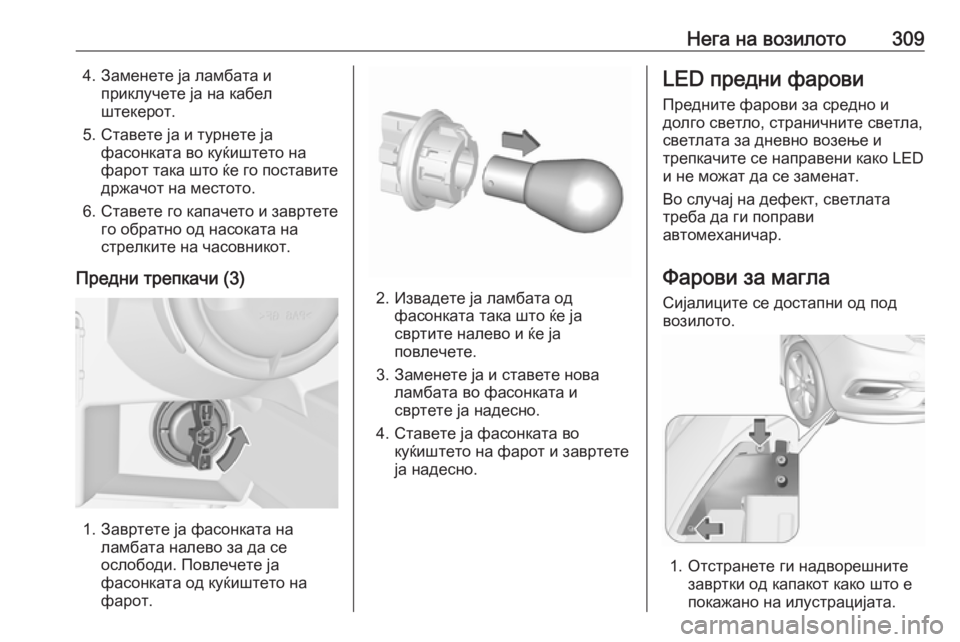

Нега на возилото3094. Заменете ја ламбата иприклучете ја на кабел
штекерот.
5. Ставете ја и турнете ја фасонката во куќиштето на
фарот така што ќе го поставите држачот на местото.
6. Ставете го капачето и завртете го обратно од насоката на
стрелките на часовникот.
Предни трепкачи (3)
1. Завртете ја фасонката на ламбата налево за да се
ослободи. Повлечете ја
фасонката од куќиштето на
фарот.
2. Извадете ја ламбата од фасонката така што ќе ја
свртите налево и ќе ја повлечете.
3. Заменете ја и ставете нова ламбата во фасонката и
свртете ја надесно.
4. Ставете ја фасонката во куќиштето на фарот и завртете
ја надесно.
LED предни фарови
Предните фарови за средно и
долго светло, страничните светла,
светлата за дневно возење и
трепкачите се направени како LED
и не можат да се заменат.
Во случај на дефект, светлата
треба да ги поправи
автомеханичар.
Фарови за магла Сијалиците се достапни од под
возилото.
1. Отстранете ги надворешните завртки од капакот како што е
покажано на илустрацијата.

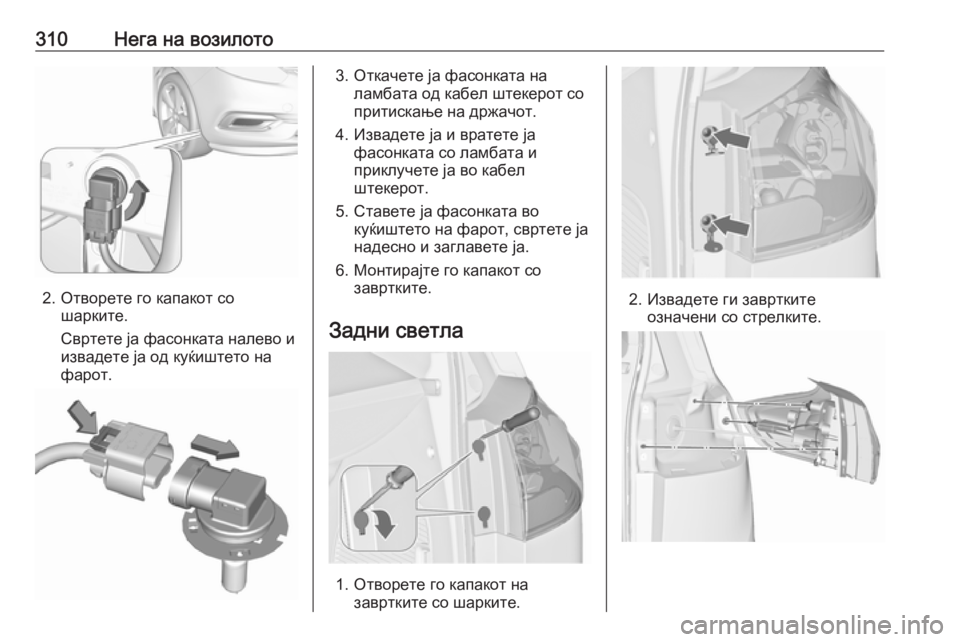

310Нега на возилото
2. Отворете го капакот сошарките.
Свртете ја фасонката налево и
извадете ја од куќиштето на
фарот.
3. Откачете ја фасонката на ламбата од кабел штекерот со
притискање на држачот.
4. Извадете ја и вратете ја фасонката со ламбата и
приклучете ја во кабел
штекерот.
5. Ставете ја фасонката во куќиштето на фарот, свртете јанадесно и заглавете ја.
6. Монтирајте го капакот со завртките.
Задни светла
1. Отворете го капакот на завртките со шарките.
2. Извадете ги заврткитеозначени со стрелките.

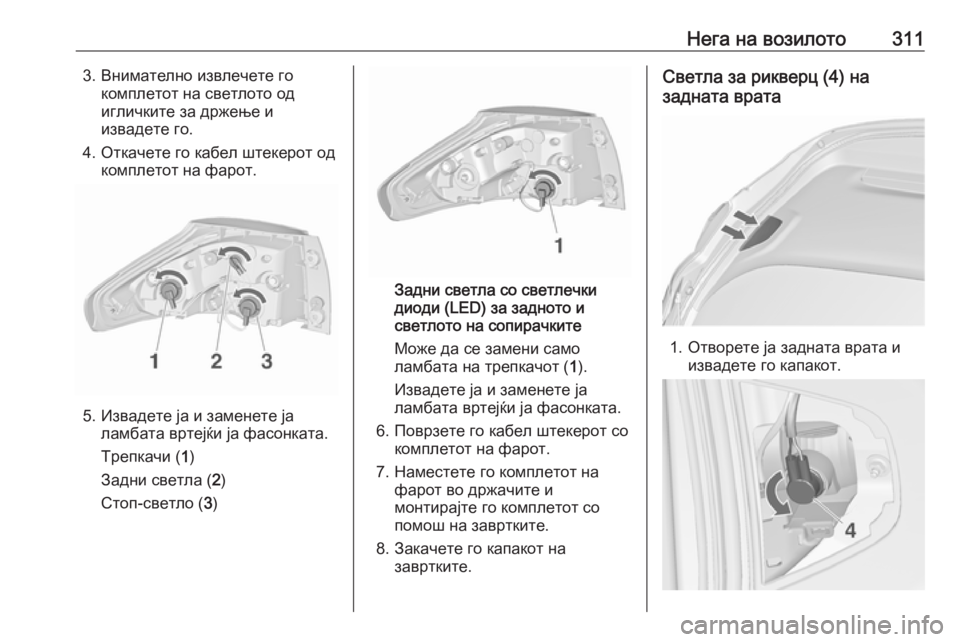

Нега на возилото3113. Внимателно извлечете гокомплетот на светлото од
игличките за држење и
извадете го.
4. Откачете го кабел штекерот од комплетот на фарот.
5. Извадете ја и заменете ја ламбата вртејќи ја фасонката.
Трепкачи ( 1)
Задни светла ( 2)
Стоп-светло ( 3)
Задни светла со светлечки
диоди (LED) за задното и
светлото на сопирачките
Може да се замени само
ламбата на трепкачот ( 1).
Извадете ја и заменете ја
ламбата вртејќи ја фасонката.
6. Поврзете го кабел штекерот со комплетот на фарот.
7. Наместете го комплетот на фарот во држачите и
монтирајте го комплетот со
помош на завртките.
8. Закачете го капакот на завртките.
Светла за рикверц (4) на
задната врата
1. Отворете ја задната врата и извадете го капакот.

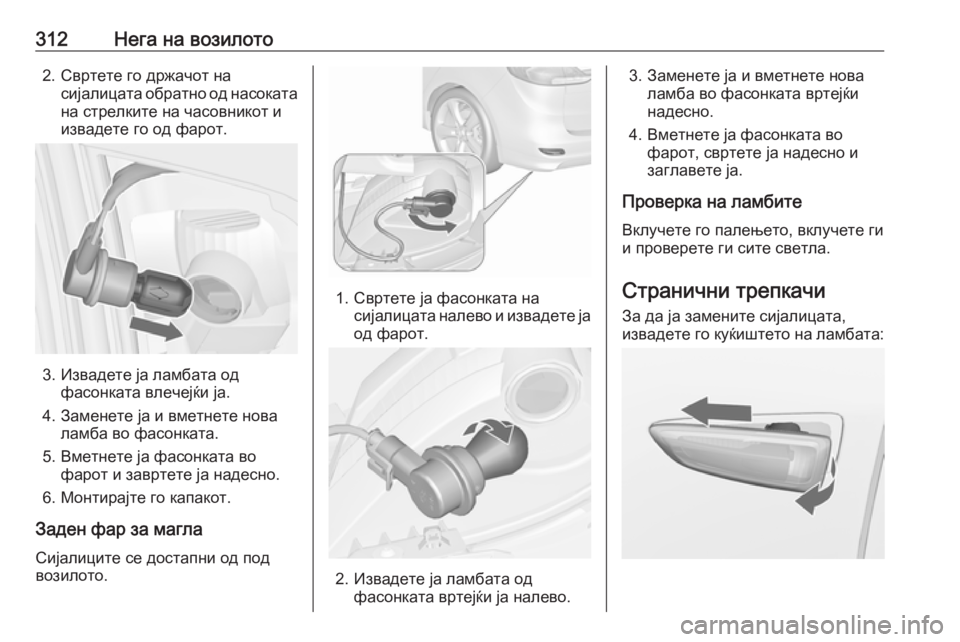

312Нега на возилото2. Свртете го држачот насијалицата обратно од насоката
на стрелките на часовникот и
извадете го од фарот.
3. Извадете ја ламбата од фасонката влечејќи ја.
4. Заменете ја и вметнете нова ламба во фасонката.
5. Вметнете ја фасонката во фарот и завртете ја надесно.
6. Монтирајте го капакот.
Заден фар за магла
Сијалиците се достапни од под
возилото.
1. Свртете ја фасонката на сијалицата налево и извадете ја
од фарот.
2. Извадете ја ламбата од фасонката вртејќи ја налево.
3. Заменете ја и вметнете новаламба во фасонката вртејќи
надесно.
4. Вметнете ја фасонката во фарот, свртете ја надесно и
заглавете ја.
Проверка на ламбите Вклучете го палењето, вклучете ги
и проверете ги сите светла.
Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:

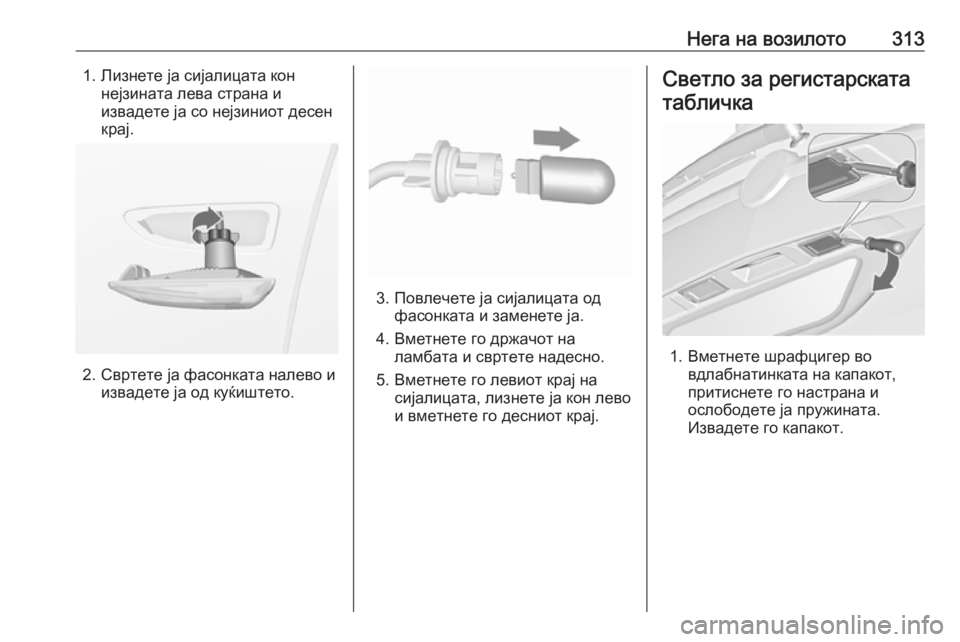

Нега на возилото3131. Лизнете ја сијалицата коннејзината лева страна и
извадете ја со нејзиниот десен
крај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот на ламбата и свртете надесно.
5. Вметнете го левиот крај на сијалицата, лизнете ја кон лево
и вметнете го десниот крај.
Светло за регистарската
табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
Извадете го капакот.

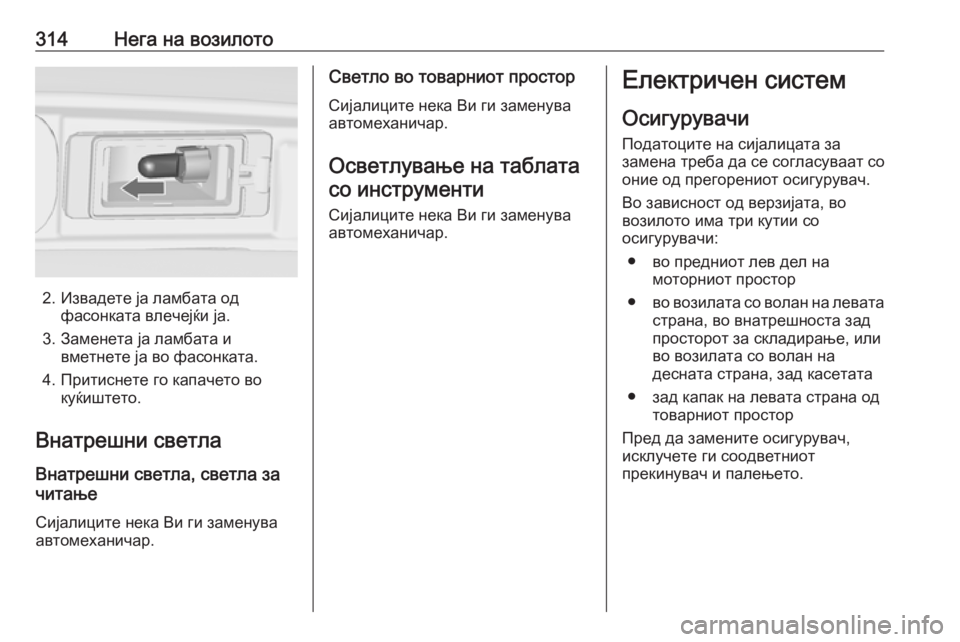

314Нега на возилото
2. Извадете ја ламбата одфасонката влечејќи ја.
3. Заменета ја ламбата и вметнете ја во фасонката.
4. Притиснете го капачето во куќиштето.
Внатрешни светла
Внатрешни светла, светла за
читање
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во товарниот простор
Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во зависност од верзијата, во
возилото има три кутии со
осигурувачи:
● во предниот лев дел на моторниот простор
● во возилата со волан на левата
страна, во внатрешноста зад
просторот за складирање, или
во возилата со волан на
десната страна, зад касетата
● зад капак на левата страна од товарниот простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.

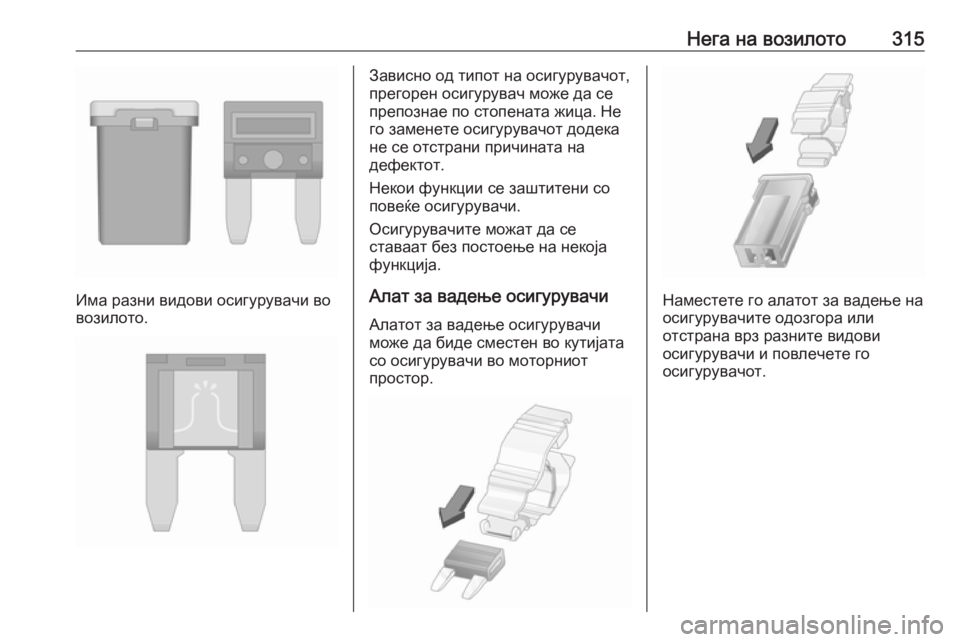

Нега на возилото315
Има разни видови осигурувачи во
возилото.
Зависно од типот на осигурувачот,
прегорен осигурувач може да се
препознае по стопената жица. Не
го заменете осигурувачот додека
не се отстрани причината на
дефектот.
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Алат за вадење осигурувачи
Алатот за вадење осигурувачи може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.

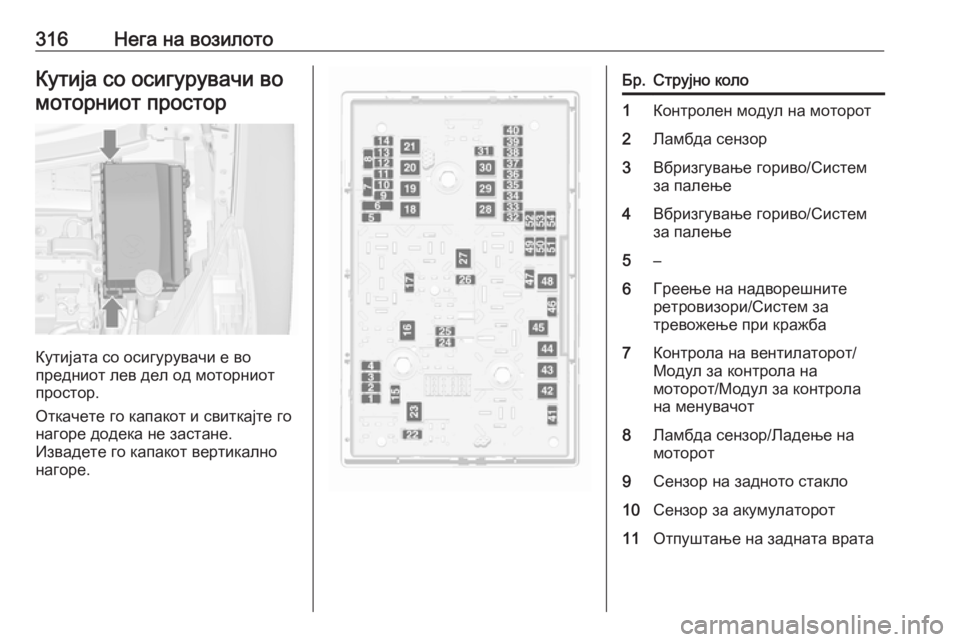

316Нега на возилотоКутија со осигурувачи вомоторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.
Бр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување гориво/Систем
за палење4Вбризгување гориво/Систем
за палење5–6Греење на надворешните
ретровизори/Систем за
тревожење при кражба7Контрола на вентилаторот/
Модул за контрола на
моторот/Модул за контрола
на менувачот8Ламбда сензор/Ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отпуштање на задната врата

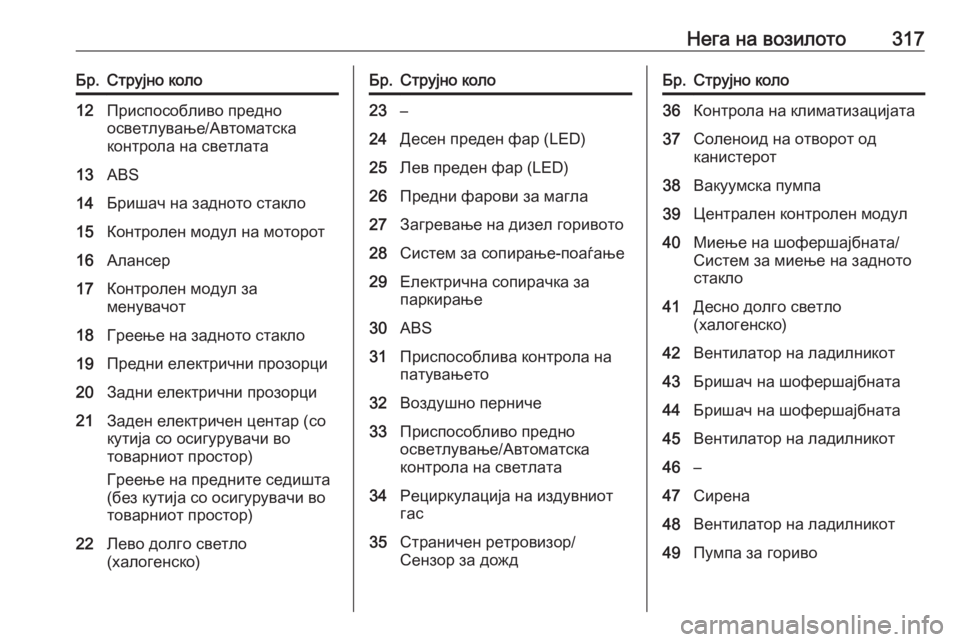

Нега на возилото317Бр.Струјно коло12Приспособливо предно
осветлување/Автоматска
контрола на светлата13ABS14Бришач на задното стакло15Контролен модул на моторот16Алансер17Контролен модул за
менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електричен центар (со
кутија со осигурувачи во
товарниот простор)
Греење на предните седишта
(без кутија со осигурувачи во
товарниот простор)22Лево долго светло
(халогенско)Бр.Струјно коло23–24Десен преден фар (LED)25Лев преден фар (LED)26Предни фарови за магла27Загревање на дизел горивото28Систем за сопирање-поаѓање29Електрична сопирачка за
паркирање30ABS31Приспособлива контрола на
патувањето32Воздушно перниче33Приспособливо предно
осветлување/Автоматска
контрола на светлата34Рециркулација на издувниот
гас35Страничен ретровизор/
Сензор за дождБр.Струјно коло36Контрола на климатизацијата37Соленоид на отворот од
канистерот38Вакуумска пумпа39Централен контролен модул40Миење на шофершајбната/
Систем за миење на задното
стакло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44Бришач на шофершајбната45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за гориво

318Нега на возилотоБр.Струјно коло50Нивелирање на предното
светло/Приспособливо
предно осветлување51Капак за воздухот52Дополнително греење/Мотор
на дизел53Модул за контрола на
менувачот/Модул за контрола на моторот54Вакуумска пумпа/Група
инструменти на таблата/
Вентилација за греење/
Систем за климатизација
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.

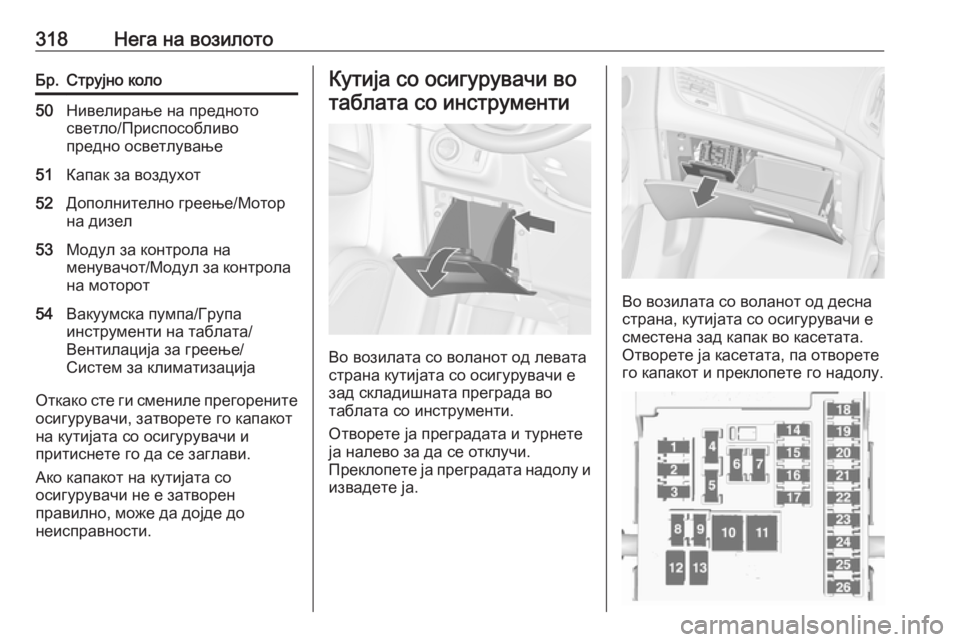

Кутија со осигурувачи во
таблата со инструменти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата и турнете
ја налево за да се отклучи.
Преклопете ја преградата надолу и
извадете ја.
Во возилата со воланот од десна
страна, кутијата со осигурувачи е
сместена зад капак во касетата.
Отворете ја касетата, па отворете
го капакот и преклопете го надолу.
