252Braukšana un ekspluatācijasistēma, vadītāju brīdina turpgaitas
sadursmes brīdinājuma sistēma
3 247.
Šī funkcija izmanto dažādus
ievadsignālus (piemēram, radara
sensora, bremžu spiediena,
automašīnas ātruma signālus), lai
aprēķinātu frontālas sadursmes
iespējamību.
Aktīvās bremzēšanas sistēma
avārijas situācijās automātiski
darbojas ātrumā, kas pārsniedz
soļošanas ātrumu, ja iestatījums Auto
collision preparation (Automātiskā
sadursmes sagatavošanās sistēma)
nav deaktivizēts automašīnas
personalizācijas izvēlnē 3 130.
Šajā sistēmā ir šādi komponenti: ● bremžu sagatavošanas sistēma
● ārkārtas automātiskā
bremzēšana
● turpgaitas bremzēšanas
palīgsistēma9 Brīdinājums
Sistēma nemazina vadītāja
atbildību par automašīnas vadību
un skatīšanos uz priekšu. Tā ir
paredzēta tikai kā palīgfunkcija.
Vadītājam arī turpmāk jālieto
bremžu pedālis atbilstoši
situācijai.
Bremžu sagatavošanas sistēma
Pietuvojoties priekšā esošai
automašīnai tik ātri, ka sadursmes
varbūtība ir ļoti augsta, bremžu
sagatavošanas sistēma nedaudz
palielina spiedienu bremžu sistēmā.
Šādi tiek samazināts reakcijas laiks,
ja tiek pieprasīta manuāla vai
automātiska bremzēšana.
Bremžu sistēma tiek sagatavota, lai
bremzēšana varētu notikt straujāk.
Ārkārtas automātiskā
bremzēšana
Pēc bremžu sagatavošanas un tieši
pirms gaidāmās sadursmes šī
funkcija automātiski pievada
ierobežotu bremzēšanas spēku, lai
samazinātu automašīnas ātrumu
sadursmes brīdī.
Turpgaitas bremzēšanas
palīgfunkcija
Papildus bremžu sagatavošanassistēmai un ārkārtas automātiskāsbremzēšanas sistēmai tiek aktivizēta
arī turpgaitas bremzēšanas
palīgfunkcija, kas paaugstina
bremzēšanas palīgsistēmas jutību.
Līdz ar to, viegli piespiežot bremžu
pedāli, tiek iegūts tūlītējs spēcīgas
bremzēšanas efekts. Šī funkcija
palīdz vadītājam pirms gaidāmās
sadursmes bremzēt ātrāk un
spēcīgāk.

Braukšana un ekspluatācija2539Brīdinājums
Aktīvās bremzēšanas sistēma
avārijas situācijās nevar veikt
strauju autonomu bremzēšanu vai automātiski izvairīties no
sadursmes. Tā ir izstrādāta, lai
samazinātu automašīnas ātrumu
pirms sadursmes. Tā var nereaģēt
uz apturētām automašīnām,
gājējiem vai dzīvniekiem. Pēc
pēkšņas joslu maiņas sistēmai
nepieciešams zināms laiks, lai
noteiktu nākamo priekšā braucošo automašīnu.
Braukšanas laikā vadītājam
vienmēr visa uzmanība jāpievērš
automašīnas vadīšanai.
Vadītājam vienmēr jābūt gatavam
rīkoties un lietot bremzes un stūri,
lai izvairītos no sadursmēm. Lai
sistēma darbotos, ir paredzēts, ka visas automašīnā sēdošās
personas ir piesprādzējušas
drošības jostas.
Sistēmas ierobežojumi
Aktīvās bremzēšanas sistēmas
darbība avārijas situācijās ir
ierobežota vai tā nedarbojas, braucot
lietū, sniegā vai dubļos, jo ūdens,
putekļi, ledus vai sniegs var aizsegt radara sensoru. Ja sensors ir bloķēts,
notīriet sensora vāciņu.
Dažos retos gadījumos aktīvās
bremzēšanas sistēma var īsi aktivizēt bremžu sistēmu situācijās, kad tas
šķiet nevajadzīgi, piemēram,
satiksmes zīmju dēļ līkumā vai citā
joslā braucošu automašīnu dēļ. Šāda
darbība ir pieļaujama, un automašīnai
nav nepieciešama tehniskā apkope.
Lai ignorētu automātisko
bremzēšanu, stingri nospiediet gāzes pedāli.
Iestatījumi Iestatījumus var mainīt informācijas
displeja automašīnas
personalizācijas izvēlnē.
Atlasiet atbilstošo iestatījumu
informācijas displeja sadaļā Settings
(Iestatījumi) .
Automašīnas personalizācija 3 130.Kļūmes
Ja sistēmai nepieciešama tehniskā apkope, vadītāja informācijas centrā tiek parādīts ziņojums.
Ja sistēma nedarbojas pareizi,
vadītāja informācijas centrā tiek rādīti
automašīnas paziņojumi.
Automašīnas paziņojumi 3 129.
Atvieglotas parkošanās sistēma
Priekšējā un aizmugurējā
novietošanas palīgsistēma9 Brīdinājums
Par automašīnas novietošanas
manevru ir atbildīgs tikai vadītājs.
Braucot atpakaļgaitā vai uz
priekšu un izmantojot
novietošanas palīgsistēmu,
noteikti pārbaudiet zonu ap
automašīnu.
Priekšējā un aizmugurējā
novietošanas palīgsistēma mēra
attālumu starp automašīnu un tās

254Braukšana un ekspluatācijapriekšā un aizmugurē esošajiem
objektiem. Tā informē un brīdina
vadītāju ar skaņas signāliem un
rādījumiem displejā.
Tā izmanto divus dažādus
brīdinājuma skaņas signālus
priekšējai un aizmugurējai
uzraudzības zonai, un katrai zonai ir atšķirīga toņa frekvence. Signāls par
automašīnas priekšā esošiem
šķēršļiem tiek atskaņots priekšējos
skaļruņos, bet par aizmugurē
esošiem šķēršļiem — aizmugurējos
skaļruņos.
Sistēmai ir četri ultraskaņas sensori
gan aizmugurējā, gan priekšējā
buferī.
Aktivizēšana
Ieslēdzot atpakaļgaitas pārnesumu,
priekšējā un aizmugurējā
novietošanas palīgsistēma ir gatava
darbam.
Sistēma tiek arī aktivizēta
automātiski, ja ātrums nepārsniedz
11 km/h.
Iedegta gaismas diode novietošanas
palīgsistēmas taustiņā r norāda,
ka sistēma ir gatava darbam.
Ja r tiek izslēgta aizdedzes cikla
laikā, priekšējā novietošanas
palīgsistēma tiek deaktivizēta. Ja
automašīnas ātrums iepriekš ir
pārsniedzis 25 km/h, tad
novietošanas palīgsistēma tiek
atkārtoti aktivizēta, kad ātrums
samazinās zem 11 km/h.
Rādījumi
Sistēma ar skaņas signāliem brīdina
vadītāju par potenciāli bīstamiem
šķēršļiem aiz automašīnas un tās
priekšā.
Atkarībā no tā, kurā pusē automašīna ir tuvāk šķērslim, attiecīgajā
automašīnas pusē ir dzirdami
brīdinājuma skaņas signāli.
Attālumam starp automašīnu un
šķērsli samazinoties, intervāls starp
skaņas signāliem saīsinās. Kad šis
attālums ir mazāks par aptuveni
30 cm, signāls kļūst nepārtraukts.
Turklāt vadītāja informācijas centrā
3 123 vai arī — atkarībā no versijas
— informācijas displejā 3 128 tiek
rādīts attālums līdz aizmugurē un priekšā esošajiem šķēršļiem,
izmantojot mainīgas attāluma līnijas.

256Braukšana un ekspluatācijaVispārīgas piezīmes par
automašīnas novietošanas
palīgsistēmām9 Brīdinājums
Zināmos apstākļos dažādas
atstarojošas virsmas uz
priekšmetiem un apģērba, kā arī
ārējie trokšņa avoti var izraisīt
sistēmas darbības traucējumus,
neļaujot tai noteikt šķēršļa
atrašanās vietu.
Sevišķa uzmanība jāpievērš
zemiem šķēršļiem, ar kuriem
saduroties, var tikt bojāta buferu
apakšpuse.
Uzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti, piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām ( piemēram, bezceļa
automašīnām, mikroautobusiem,
furgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas
to uztveršanas diapazonā.
Piezīme
Atvieglotas parkošanās sistēma automātiski nosaka, vai automašīna
ir aprīkota ar rūpnīcā uzstādītu
sakabes ierīci. Sistēma tiek
deaktivizēta, kad kontaktligzdai tiek
pieslēgts piekabes spraudkontakts.
Ārēju akustisku vai mehānisku
traucējumu ietekmē var gadīties, ka
sensori uzrāda neesošu šķērsli
(rezonanses radīti traucējumi).
Piezīme
Ieslēdzot pārnesumu braukšanai uz
priekšu un pārsniedzot noteiktu
ātrumu, aizmugurējā novietošanas
palīgsistēma tiek deaktivizēta, ja
aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta.
Ja vispirms tiek ieslēgts
atpakaļgaitas pārnesums,
novietošanas palīgsistēma konstatē
aizmugurējo pārvadāšanas sistēmu
un aktivizē skaņas signālu. Īsi
nospiediet r, lai deaktivizētu
novietošanas palīgsistēmu.
Sānu aklo zonu brīdinājums Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt redzami salona un ārējos spoguļos,sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sistēmas sensori atrodas buferī
automašīnas kreisajā un labajā pusē.

258Braukšana un ekspluatācijaKļūmesNormālas darbības apstākļos dažkārt
brīdinājums var netikt parādīts, un
mitros apstākļos brīdinājumi var tikt
izlaisti biežāk.
Sānu aklo zonu brīdinājuma sistēma
nedarbojas, ja aizmugurējā bufera
kreiso vai labo stūri sedz dubļi,
netīrumi, sniegs vai ledus vai ja
sistēmas darbībai traucē stiprs lietus. Tīrīšanas norādījumi 3 323.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums. Ja
rodas pastāvīga kļūme, lūdziet
palīdzību autoservisā.
Atpakaļskata kamera Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
Kamera ir uzstādīta bagāžas
nodalījuma durvju rokturī.

Braukšana un ekspluatācija259Ņemot vērā kameras augsto
izvietojumu, displejā ir redzams
aizmugurējais buferis, lai palīdzētu
noteikt automašīnas pozīciju.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar viena metra intervālu, kas tiek projicētas uz attēla, lai noteiktu
attālumu līdz attēlotajiem objektiem.
Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Brīdinājuma simboli
Attēlos, kuros redzami automašīnas
novietošanas palīgsistēmas
aizmugurējo sensoru noteiktie
šķēršļi, brīdinājuma simboli tiek
norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas tuvāko apkārtni.
Deaktivizēšana Kamera tiek izslēgta, kad ir sasniegts
noteikts ātrums, braucot uz priekšu,
vai ja atpakaļgaitas pārnesums nav
bijis ieslēgts aptuveni 15 sekundes.
Atpakaļskata kameru var manuāli
deaktivizēt informācijas displeja
automašīnas personalizācijas
izvēlnē. Atlasiet attiecīgo iestatījumu
sadaļā Settings (Iestatījumi) .
Automašīnas personalizācija 3 130.Vadlīniju un brīdinājuma simbolu
deaktivizēšana
7'' R 4.0 IntelliLink vizuālo vadlīniju
aktivizāciju vai deaktivizāciju un
brīdinājuma simbolus var mainīt ar
skārientaustiņiem displeja apakšējā
zonā.
Informācijas displejs 3 128.
Automašīnas personalizācija 3 130.
Kļūmes Kļūmes ziņojumi tiek rādītiinformācijas displeja augšējā rindā
ar 9.

298Automašīnas kopšanaNr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana/
aizdedzes sistēma4Degvielas iesmidzināšana/
aizdedzes sistēma5–6Ārējo spoguļu apsilde/pretaiz‐
dzīšanas signalizācijas sistēma7Ventilatoru vadība/dzinēja
vadības modulis/pārnesum‐
kārbas vadības modulis8Lambda sensors/dzinēja dzesē‐
šana9Aizmugurējā loga sensors10Akumulatoru baterijas sensors11Bagāžas nodalījuma durvju
atvēršana12Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība13ABS14Aizmugurējā stikla tīrītājsNr.Elektriskā ķēde15Motora vadības modulis16Starteris17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektrocentrs22Kreisās puses tālā gaisma (halo‐ gēnu)23–24Labais priekšējais lukturis (LED)25Kreisais priekšējais lukturis
(LED)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas-izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS31Adaptīvā kruīza kontrole32Drošības gaisa spilvens

Automašīnas kopšana299Nr.Elektriskā ķēde33Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Ārējais spogulis/lietus sensors36Klimata kontrole37Elektromagnētiskais tvertnes
ventilācijas vārsts38Vakuumsūknis39Centrālais vadības modulis40Vējstikla mazgāšanas sistēma/
aizmugurējā stikla mazgāšanas
sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44Vējstikla tīrītāji45Radiatora ventilators46–47Signāltaure48Radiatora ventilators49Degvielas sūknisNr.Elektriskā ķēde50Priekšējo lukturu līmeņošana/
adaptīvais priekšējais apgai‐
smojums51Gaisa padeves aizvars52Papildu sildītājs/dīzeļdzinējs53Pārnesumkārbas vadības
modulis/dzinēja vadības modulis54Vakuumsūknis/instrumentu
paneļa bloks/apsildes sistēmas
ventilācija/gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.

300Automašīnas kopšana
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu, tad atveriet vāku un
nolokiet to uz leju.
Nr.Elektriskā ķēde1Kruīza kontrole/ātruma ierobe‐
žotājs/adaptīvā kruīza kontrole/
vadības elementi uz stūres rata2Ārējie lukturi/virsbūves vadības
modulis3Ārējie lukturi/virsbūves vadības
modulis4Informācijas un izklaides
sistēma5Informācijas un izklaides
sistēma/instrumenti6Elektriskā kontaktligzda/ciga‐
rešu piesmēķētājs7Elektriskā kontaktligzda8Kreisais tuvās gaismas lukturis/
virsbūves vadības modulis9Labais tuvās gaismas lukturis/
virsbūves vadības modulis/
drošības gaisa spilvenu modulis10Durvju slēdzenes/virsbūves
vadības modulis11Salona ventilators12–13–Nr.Elektriskā ķēde14Diagnostikas iekārtu pieslēg‐
vieta15Drošības gaisa spilvens16Elektriskā kontaktligzda17Gaisa kondicionēšanas sistēma18Loģistika19Virsbūves elektronisko sistēmu
vadības modulis20Virsbūves elektronisko sistēmu
vadības modulis21Instrumentu paneļa bloks/
pretaizdzīšanas signalizācijas
sistēma22Aizdedzes sensors23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26–

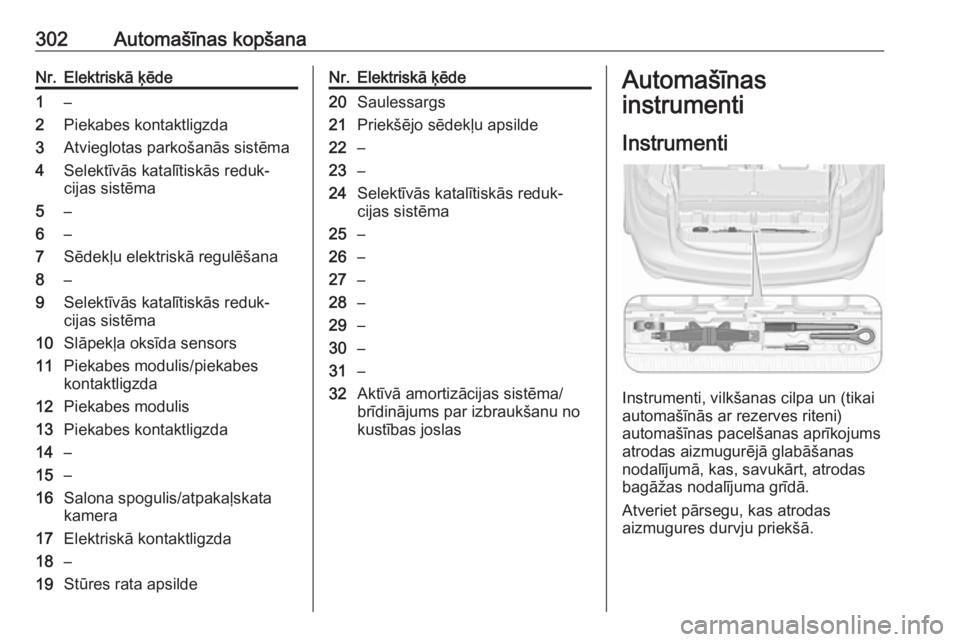

302Automašīnas kopšanaNr.Elektriskā ķēde1–2Piekabes kontaktligzda3Atvieglotas parkošanās sistēma4Selektīvās katalītiskās reduk‐
cijas sistēma5–6–7Sēdekļu elektriskā regulēšana8–9Selektīvās katalītiskās reduk‐
cijas sistēma10Slāpekļa oksīda sensors11Piekabes modulis/piekabes
kontaktligzda12Piekabes modulis13Piekabes kontaktligzda14–15–16Salona spogulis/atpakaļskata
kamera17Elektriskā kontaktligzda18–19Stūres rata apsildeNr.Elektriskā ķēde20Saulessargs21Priekšējo sēdekļu apsilde22–23–24Selektīvās katalītiskās reduk‐
cijas sistēma25–26–27–28–29–30–31–32Aktīvā amortizācijas sistēma/
brīdinājums par izbraukšanu no
kustības joslasAutomašīnas
instrumenti
Instrumenti
Instrumenti, vilkšanas cilpa un (tikai
automašīnās ar rezerves riteni)
automašīnas pacelšanas aprīkojums
atrodas aizmugurējā glabāšanas
nodalījumā, kas, savukārt, atrodas bagāžas nodalījuma grīdā.
Atveriet pārsegu, kas atrodas
aizmugures durvju priekšā.
