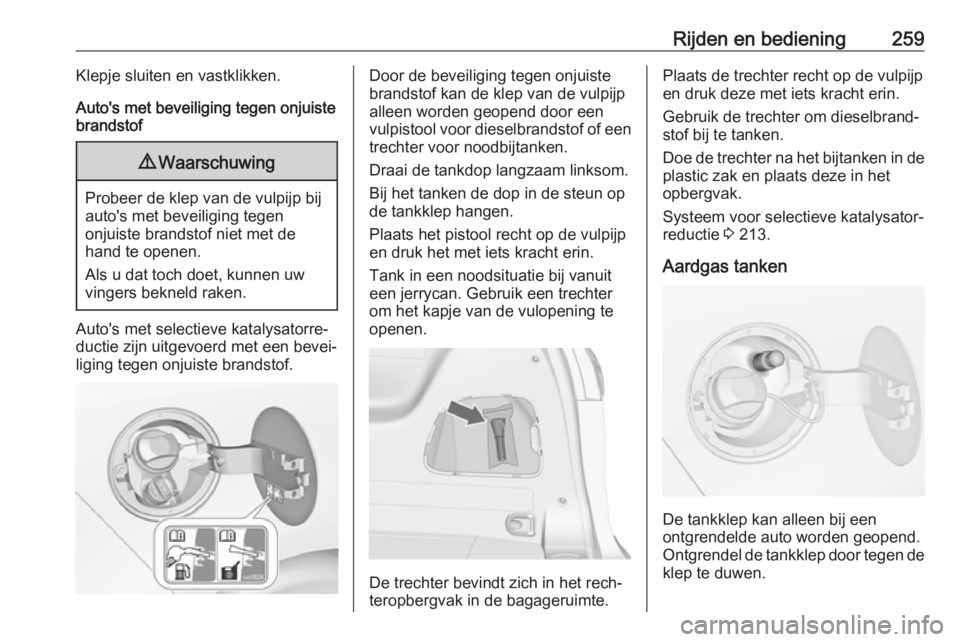

Rijden en bediening259Klepje sluiten en vastklikken.
Auto's met beveiliging tegen onjuiste
brandstof9 Waarschuwing
Probeer de klep van de vulpijp bij
auto's met beveiliging tegen
onjuiste brandstof niet met de
hand te openen.
Als u dat toch doet, kunnen uw
vingers bekneld raken.
Auto's met selectieve katalysatorre‐
ductie zijn uitgevoerd met een bevei‐
liging tegen onjuiste brandstof.
Door de beveiliging tegen onjuiste
brandstof kan de klep van de vulpijp
alleen worden geopend door een
vulpistool voor dieselbrandstof of een
trechter voor noodbijtanken.
Draai de tankdop langzaam linksom.
Bij het tanken de dop in de steun op
de tankklep hangen.
Plaats het pistool recht op de vulpijp
en druk het met iets kracht erin.
Tank in een noodsituatie bij vanuit
een jerrycan. Gebruik een trechter
om het kapje van de vulopening te
openen.
De trechter bevindt zich in het rech‐
teropbergvak in de bagageruimte.
Plaats de trechter recht op de vulpijp
en druk deze met iets kracht erin.
Gebruik de trechter om dieselbrand‐
stof bij te tanken.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het
opbergvak.
Systeem voor selectieve katalysator‐
reductie 3 213.
Aardgas tanken
De tankklep kan alleen bij een
ontgrendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.

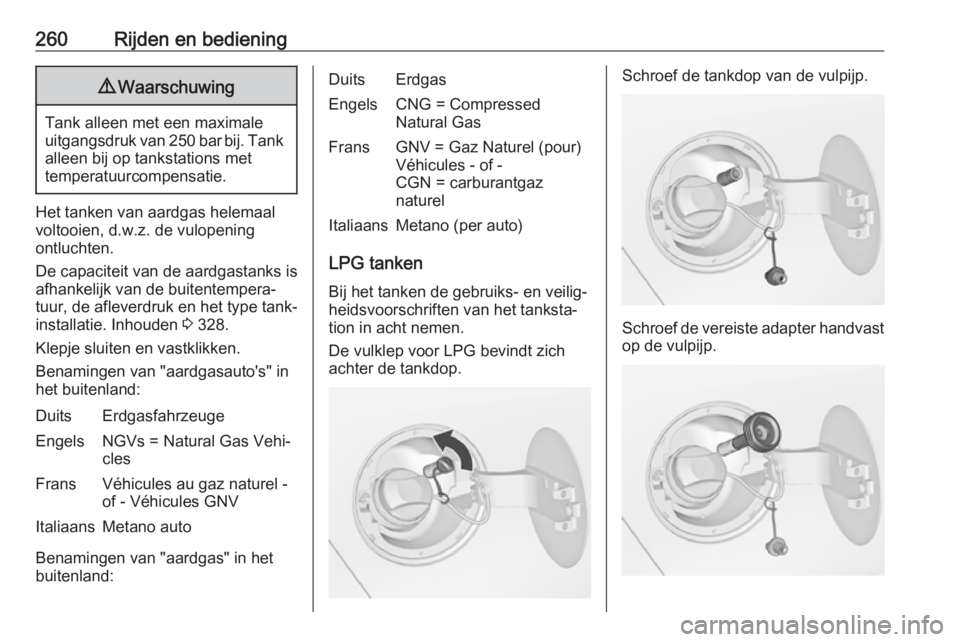

260Rijden en bediening9Waarschuwing
Tank alleen met een maximale
uitgangsdruk van 250 bar bij. Tank alleen bij op tankstations met
temperatuurcompensatie.
Het tanken van aardgas helemaal
voltooien, d.w.z. de vulopening
ontluchten.
De capaciteit van de aardgastanks is
afhankelijk van de buitentempera‐
tuur, de afleverdruk en het type tank‐
installatie. Inhouden 3 328.
Klepje sluiten en vastklikken.
Benamingen van "aardgasauto's" in
het buitenland:
DuitsErdgasfahrzeugeEngelsNGVs = Natural Gas Vehi‐
clesFransVéhicules au gaz naturel - of - Véhicules GNVItaliaansMetano auto
Benamingen van "aardgas" in het
buitenland:
DuitsErdgasEngelsCNG = Compressed
Natural GasFransGNV = Gaz Naturel (pour)
Véhicules - of -
CGN = carburantgaz
naturelItaliaansMetano (per auto)
LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor LPG bevindt zich achter de tankdop.
Schroef de tankdop van de vulpijp.
Schroef de vereiste adapter handvast op de vulpijp.

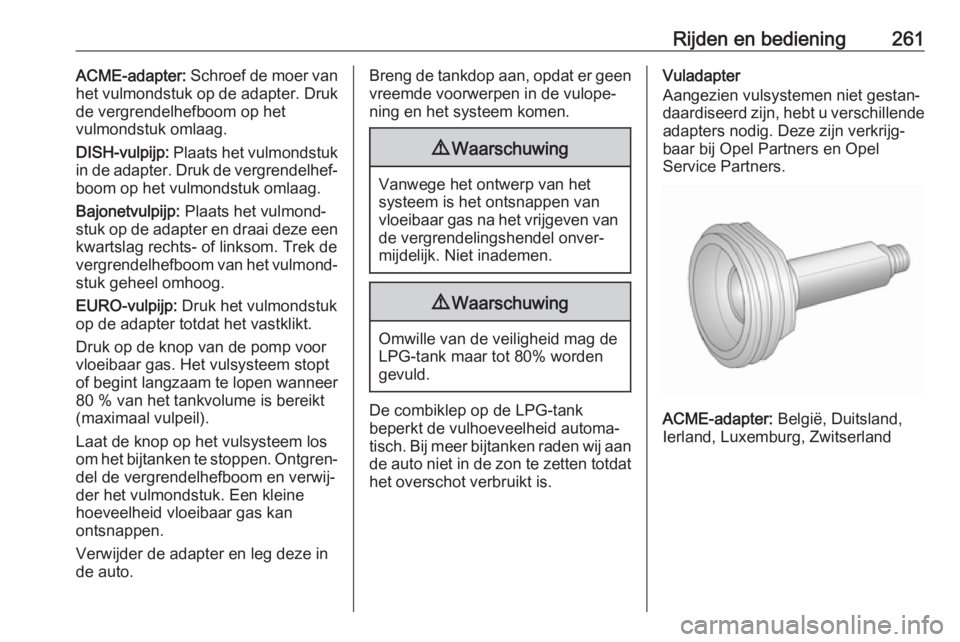

Rijden en bediening261ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk
de vergrendelhefboom op het
vulmondstuk omlaag.
DISH-vulpijp: Plaats het vulmondstuk
in de adapter. Druk de vergrendelhef‐
boom op het vulmondstuk omlaag.
Bajonetvulpijp: Plaats het vulmond‐
stuk op de adapter en draai deze een kwartslag rechts- of linksom. Trek de
vergrendelhefboom van het vulmond‐ stuk geheel omhoog.
EURO-vulpijp: Druk het vulmondstuk
op de adapter totdat het vastklikt.
Druk op de knop van de pomp voor
vloeibaar gas. Het vulsysteem stopt
of begint langzaam te lopen wanneer
80 % van het tankvolume is bereikt
(maximaal vulpeil).
Laat de knop op het vulsysteem los
om het bijtanken te stoppen. Ontgren‐
del de vergrendelhefboom en verwij‐ der het vulmondstuk. Een kleine
hoeveelheid vloeibaar gas kan
ontsnappen.
Verwijder de adapter en leg deze in
de auto.Breng de tankdop aan, opdat er geen vreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het
systeem is het ontsnappen van
vloeibaar gas na het vrijgeven van de vergrendelingshendel onver‐
mijdelijk. Niet inademen.
9 Waarschuwing
Omwille van de veiligheid mag de
LPG-tank maar tot 80% worden
gevuld.
De combiklep op de LPG-tank
beperkt de vulhoeveelheid automa‐
tisch. Bij meer bijtanken raden wij aan
de auto niet in de zon te zetten totdat het overschot verbruikt is.
Vuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende adapters nodig. Deze zijn verkrijg‐
baar bij Opel Partners en Opel
Service Partners.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland

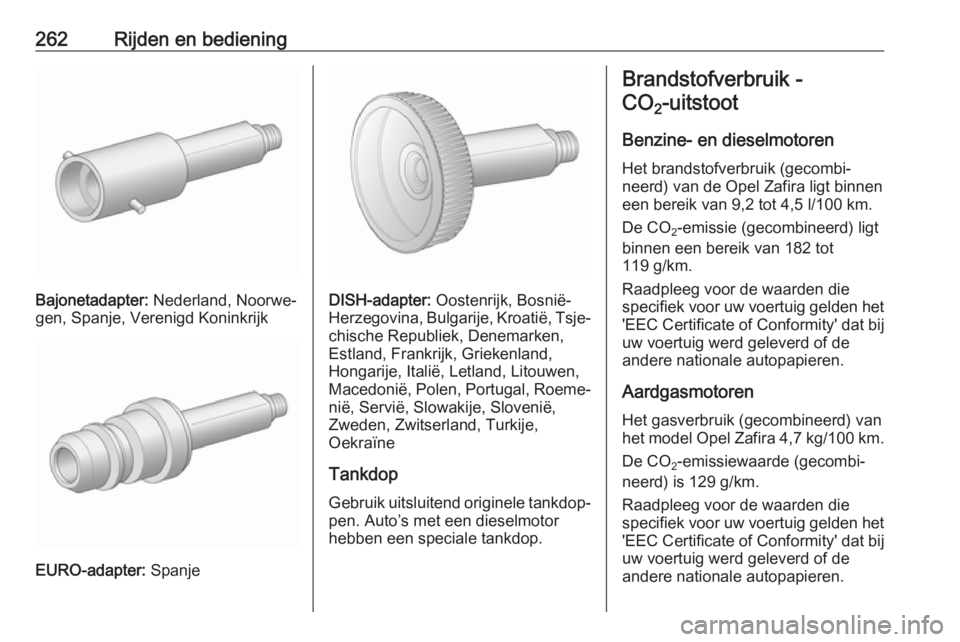

262Rijden en bediening
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje
DISH-adapter: Oostenrijk, Bosnië-
Herzegovina, Bulgarije, Kroatië, Tsje‐
chische Republiek, Denemarken,
Estland, Frankrijk, Griekenland,
Hongarije, Italië, Letland, Litouwen,
Macedonië, Polen, Portugal, Roeme‐
nië, Servië, Slowakije, Slovenië,
Zweden, Zwitserland, Turkije,
Oekraïne
Tankdop Gebruik uitsluitend originele tankdop‐pen. Auto’s met een dieselmotor
hebben een speciale tankdop.
Brandstofverbruik -
CO 2-uitstoot
Benzine- en dieselmotoren
Het brandstofverbruik (gecombi‐
neerd) van de Opel Zafira ligt binnen
een bereik van 9,2 tot 4,5 l/100 km.
De CO 2-emissie (gecombineerd) ligt
binnen een bereik van 182 tot
119 g/km.
Raadpleeg voor de waarden die
specifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de
andere nationale autopapieren.
Aardgasmotoren
Het gasverbruik (gecombineerd) van
het model Opel Zafira 4,7 kg/100 km .
De CO 2-emissiewaarde (gecombi‐
neerd) is 129 g/km.
Raadpleeg voor de waarden die
specifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de
andere nationale autopapieren.

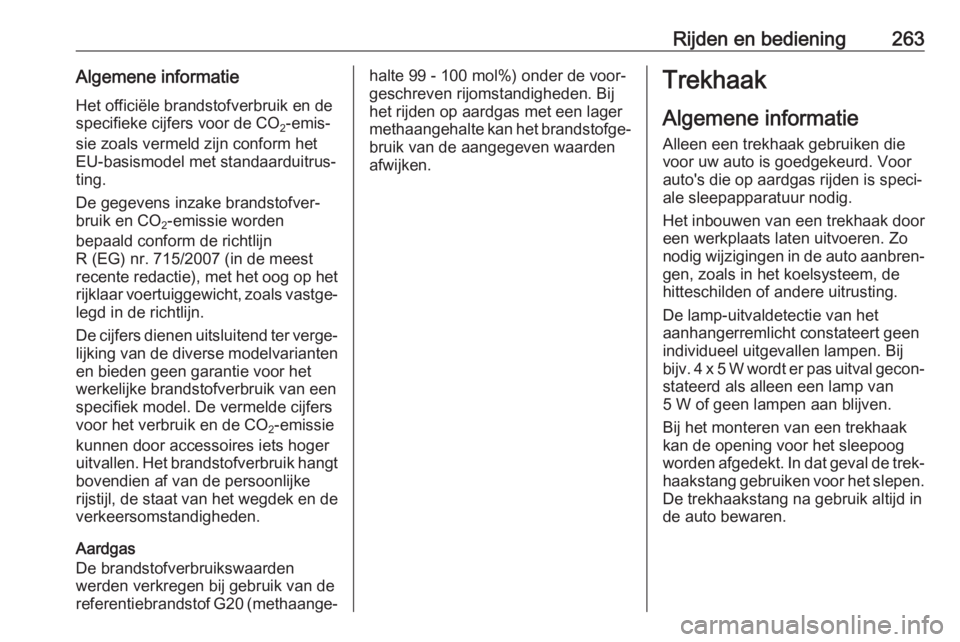

Rijden en bediening263Algemene informatie
Het officiële brandstofverbruik en de
specifieke cijfers voor de CO 2-emis‐
sie zoals vermeld zijn conform het
EU-basismodel met standaarduitrus‐
ting.
De gegevens inzake brandstofver‐
bruik en CO 2-emissie worden
bepaald conform de richtlijn
R (EG) nr. 715/2007 (in de meest
recente redactie), met het oog op het
rijklaar voertuiggewicht, zoals vastge‐
legd in de richtlijn.
De cijfers dienen uitsluitend ter verge‐
lijking van de diverse modelvarianten
en bieden geen garantie voor het
werkelijke brandstofverbruik van een
specifiek model. De vermelde cijfers
voor het verbruik en de CO 2-emissie
kunnen door accessoires iets hoger
uitvallen. Het brandstofverbruik hangt
bovendien af van de persoonlijke
rijstijl, de staat van het wegdek en de
verkeersomstandigheden.
Aardgas
De brandstofverbruikswaarden
werden verkregen bij gebruik van de
referentiebrandstof G20 (methaange‐halte 99 - 100 mol%) onder de voor‐
geschreven rijomstandigheden. Bij
het rijden op aardgas met een lager
methaangehalte kan het brandstofge‐
bruik van de aangegeven waarden
afwijken.Trekhaak
Algemene informatie
Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Voor
auto's die op aardgas rijden is speci‐
ale sleepapparatuur nodig.
Het inbouwen van een trekhaak door
een werkplaats laten uitvoeren. Zo
nodig wijzigingen in de auto aanbren‐ gen, zoals in het koelsysteem, de
hitteschilden of andere uitrusting.
De lamp-uitvaldetectie van het
aanhangerremlicht constateert geen
individueel uitgevallen lampen. Bij
bijv. 4 x 5 W wordt er pas uitval gecon‐
stateerd als alleen een lamp van
5 W of geen lampen aan blijven.
Bij het monteren van een trekhaak
kan de opening voor het sleepoog
worden afgedekt. In dat geval de trek‐ haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.

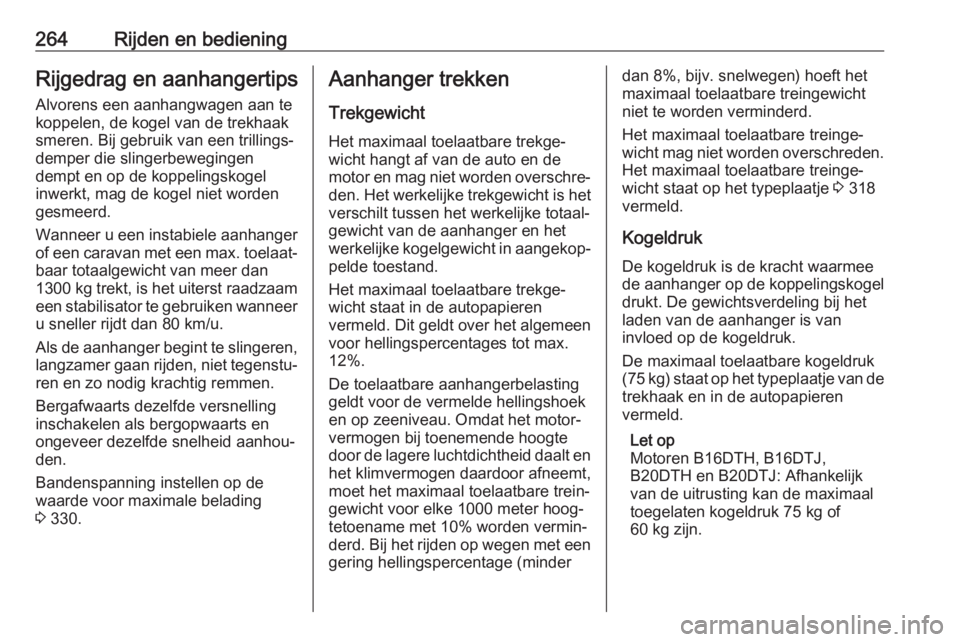

264Rijden en bedieningRijgedrag en aanhangertipsAlvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐ demper die slingerbewegingen
dempt en op de koppelingskogel
inwerkt, mag de kogel niet worden
gesmeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1300 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling
inschakelen als bergopwaarts en
ongeveer dezelfde snelheid aanhou‐
den.
Bandenspanning instellen op de
waarde voor maximale belading
3 330.Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de
motor en mag niet worden overschre‐ den. Het werkelijke trekgewicht is hetverschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren
vermeld. Dit geldt over het algemeen
voor hellingspercentages tot max.
12%.
De toelaatbare aanhangerbelasting
geldt voor de vermelde hellingshoek
en op zeeniveau. Omdat het motor‐
vermogen bij toenemende hoogte
door de lagere luchtdichtheid daalt en het klimvermogen daardoor afneemt,
moet het maximaal toelaatbare trein‐
gewicht voor elke 1000 meter hoog‐
tetoename met 10% worden vermin‐
derd. Bij het rijden op wegen met een
gering hellingspercentage (minderdan 8%, bijv. snelwegen) hoeft het
maximaal toelaatbare treingewicht niet te worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 318
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij hetladen van de aanhanger is van
invloed op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren
vermeld.
Let op
Motoren B16DTH, B16DTJ,
B20DTH en B20DTJ: Afhankelijk
van de uitrusting kan de maximaal
toegelaten kogeldruk 75 kg of 60 kg zijn.

Rijden en bediening265Altijd de maximale kogeldruk nastre‐
ven, vooral bij zware aanhangers. Nooit rijden met een kogeldruk lager
dan 25 kg.
Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 60 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 60 kg worden overschreden. Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.
Kogelstang opbergen
De kogelstang is in de rechterwand
van de bagageruimte opgeborgen.
Kogelstang monteren
Stekkerdoos ontgrendelen en
omlaagklappen. Afsluitplug uit kogel‐ stangopening trekken en opbergen.

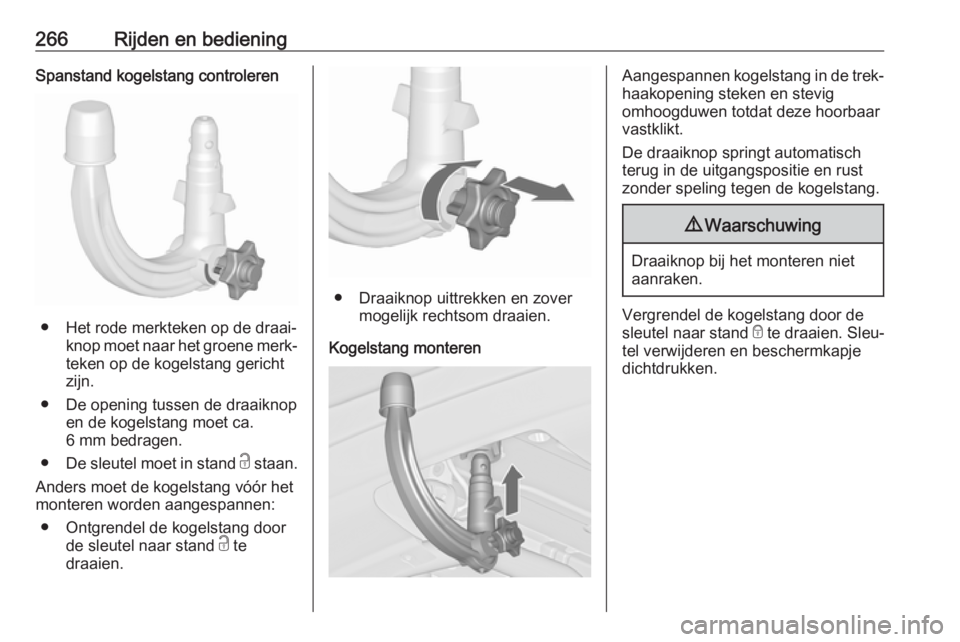

266Rijden en bedieningSpanstand kogelstang controleren
● Het rode merkteken op de draai‐knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
● Draaiknop uittrekken en zover mogelijk rechtsom draaien.
Kogelstang monteren
Aangespannen kogelstang in de trek‐
haakopening steken en stevig
omhoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch
terug in de uitgangspositie en rust
zonder speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.

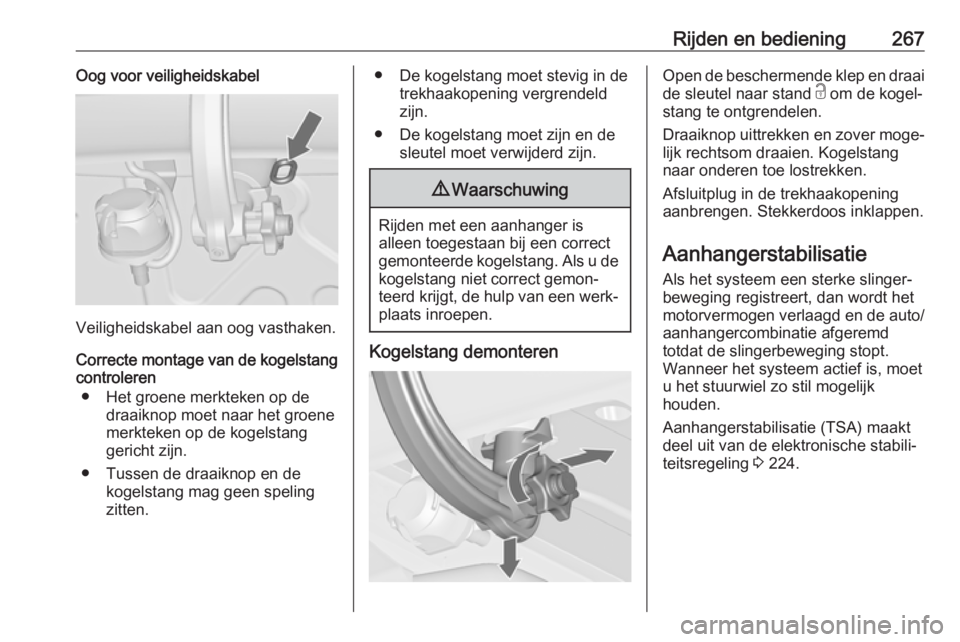

Rijden en bediening267Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
● Het groene merkteken op de draaiknop moet naar het groenemerkteken op de kogelstang
gericht zijn.
● Tussen de draaiknop en de kogelstang mag geen spelingzitten.
● De kogelstang moet stevig in de trekhaakopening vergrendeld
zijn.
● De kogelstang moet zijn en de sleutel moet verwijderd zijn.9Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde kogelstang. Als u de kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren
Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐ lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
Aanhangerstabilisatie Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is, moet u het stuurwiel zo stil mogelijk
houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 224.

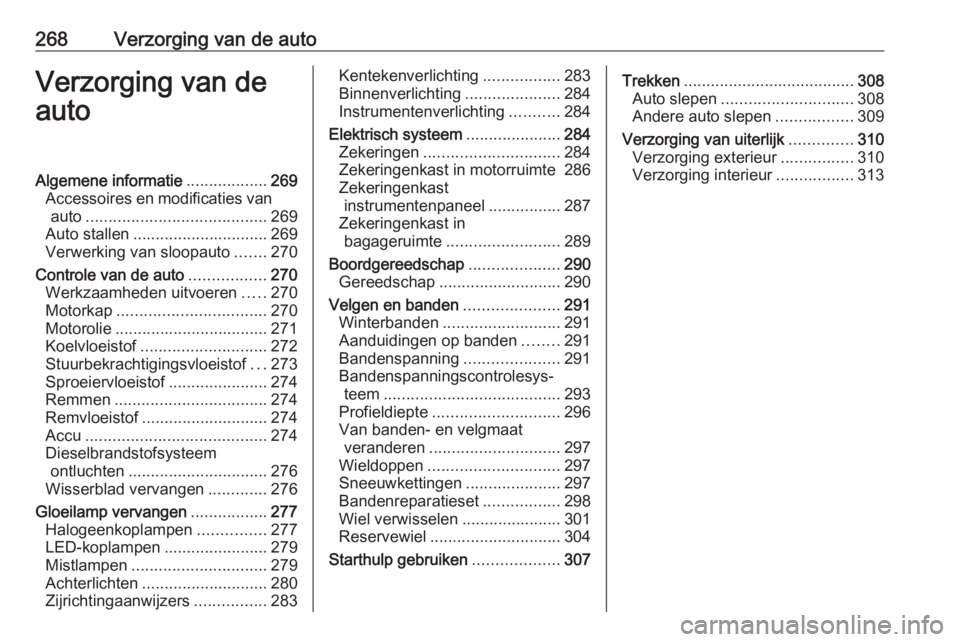

268Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................269
Accessoires en modificaties van auto ........................................ 269
Auto stallen .............................. 269
Verwerking van sloopauto .......270
Controle van de auto .................270
Werkzaamheden uitvoeren .....270
Motorkap ................................. 270
Motorolie .................................. 271
Koelvloeistof ............................ 272
Stuurbekrachtigingsvloeistof ...273
Sproeiervloeistof ......................274
Remmen .................................. 274
Remvloeistof ............................ 274
Accu ........................................ 274
Dieselbrandstofsysteem ontluchten ............................... 276
Wisserblad vervangen .............276
Gloeilamp vervangen .................277
Halogeenkoplampen ...............277
LED-koplampen .......................279
Mistlampen .............................. 279
Achterlichten ............................ 280
Zijrichtingaanwijzers ................283Kentekenverlichting .................283
Binnenverlichting .....................284
Instrumentenverlichting ...........284
Elektrisch systeem .....................284
Zekeringen .............................. 284
Zekeringenkast in motorruimte 286
Zekeringenkast instrumentenpaneel ................287
Zekeringenkast in bagageruimte ......................... 289
Boordgereedschap ....................290
Gereedschap ........................... 290
Velgen en banden .....................291
Winterbanden .......................... 291
Aanduidingen op banden ........291
Bandenspanning .....................291
Bandenspanningscontrolesys‐ teem ....................................... 293
Profieldiepte ............................ 296
Van banden- en velgmaat veranderen ............................. 297
Wieldoppen ............................. 297
Sneeuwkettingen .....................297
Bandenreparatieset .................298
Wiel verwisselen ......................301
Reservewiel ............................. 304
Starthulp gebruiken ...................307Trekken...................................... 308
Auto slepen ............................. 308
Andere auto slepen .................309
Verzorging van uiterlijk ..............310
Verzorging exterieur ................310
Verzorging interieur .................313
