Instrument och reglage99

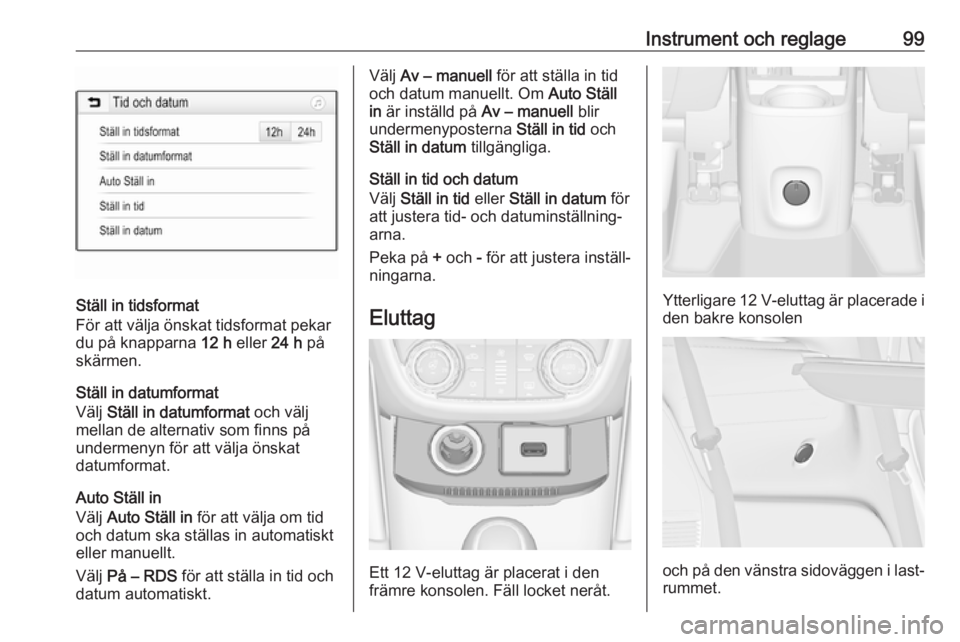

Ställ in tidsformat
För att välja önskat tidsformat pekar
du på knapparna 12 h eller 24 h på
skärmen.
Ställ in datumformat
Välj Ställ in datumformat och välj
mellan de alternativ som finns på
undermenyn för att välja önskat
datumformat.
Auto Ställ in
Välj Auto Ställ in för att välja om tid
och datum ska ställas in automatiskt
eller manuellt.
Välj På – RDS för att ställa in tid och
datum automatiskt.
Välj Av – manuell för att ställa in tid
och datum manuellt. Om Auto Ställ
in är inställd på Av – manuell blir
undermenyposterna Ställ in tid och
Ställ in datum tillgängliga.
Ställ in tid och datum
Välj Ställ in tid eller Ställ in datum för
att justera tid- och datuminställning‐
arna.
Peka på + och - för att justera inställ‐
ningarna.
Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen. Fäll locket neråt.
Ytterligare 12 V-eluttag är placerade i
den bakre konsolen
och på den vänstra sidoväggen i last‐
rummet.

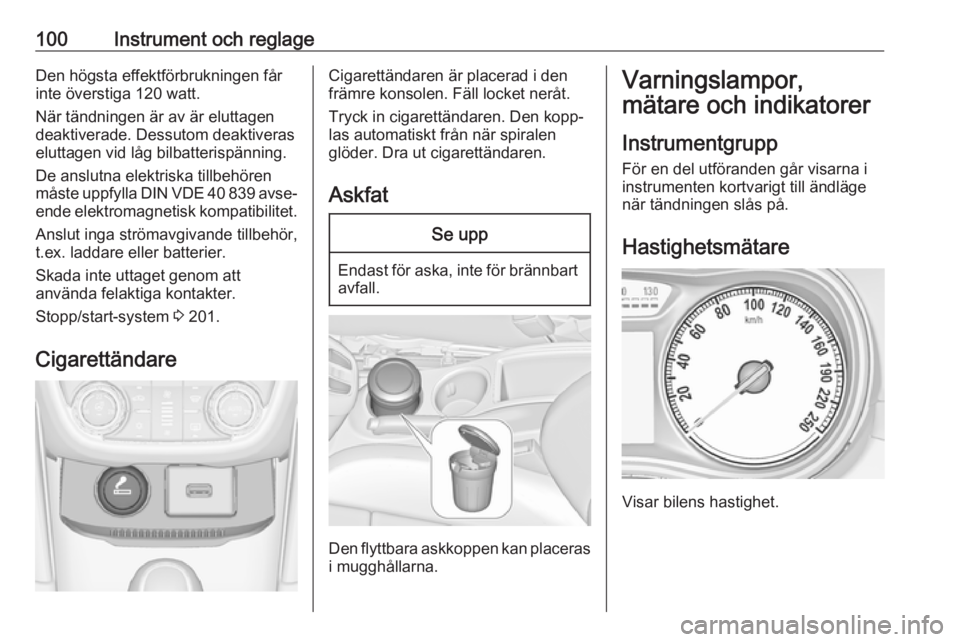

100Instrument och reglageDen högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 avse‐ ende elektromagnetisk kompatibilitet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att
använda felaktiga kontakter.
Stopp/start-system 3 201.
CigarettändareCigarettändaren är placerad i den
främre konsolen. Fäll locket neråt.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
För en del utföranden går visarna i instrumenten kortvarigt till ändläge
när tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.

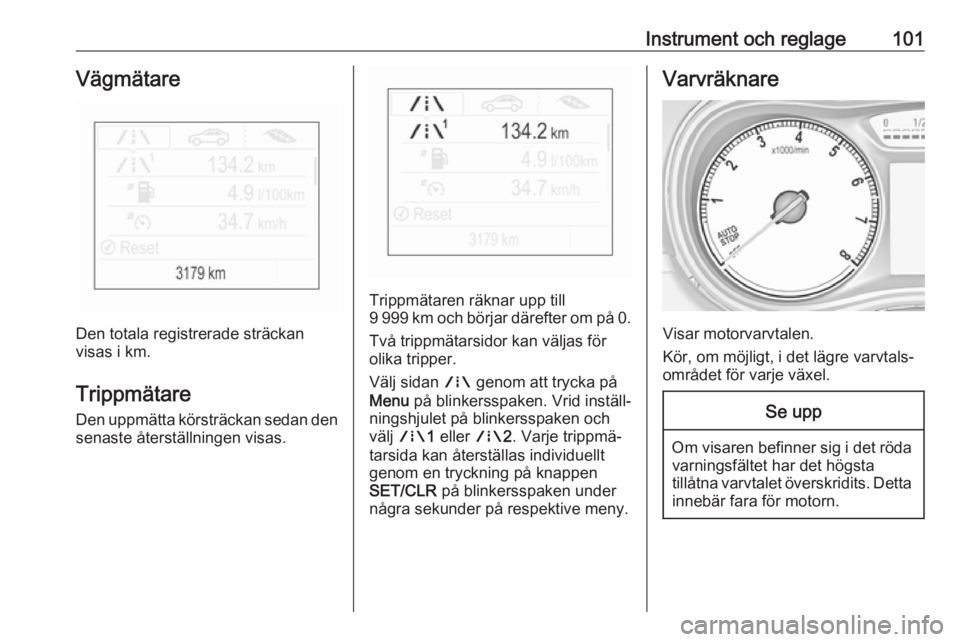

Instrument och reglage101Vägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den uppmätta körsträckan sedan den senaste återställningen visas.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Två trippmätarsidor kan väljas för
olika tripper.
Välj sidan ; genom att trycka på
Menu på blinkersspaken. Vrid inställ‐
ningshjulet på blinkersspaken och
välj ; 1 eller ;2. Varje trippmä‐
tarsida kan återställas individuellt
genom en tryckning på knappen
SET/CLR på blinkersspaken under
några sekunder på respektive meny.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.

102Instrument och reglageBränslemätare
Visning av bränslenivån resp. gasin‐
nehållet (gasol eller motorgas) i
tanken beroende på driftläge.
Antalet LED:er som visas indikerar
nivån i respektive bränsletank. Åtta LED:er innebär att bränsletanken är
full.
Vid gasdrift visas nivån i gastanken.
Indikering av låg bränslenivå
Om bara en LED lyser vitt indikerar
detta att bränslenivån är låg.
Om LED:en blir röd och Y börjar lysa
rött måste du tanka snart.
Om LED:en blir röd och Y blinkar gult
måste du tanka omedelbart.
Låt aldrig bränsletanken bli tom.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Vid gasdrift kopplar systemet auto‐
matiskt om till bensindrift när gastan‐
karna är tomma 3 102.
Bränslevalsreglage Naturgas (drift, motorgas)Tryck på Y för att växla mellan bensin-
och naturgasdrift. Det går inte att byta
driftläge vid hög belastning (t.ex. kraf‐ tig acceleration, körning med fullt
gaspådrag). Lysdiodens status visar
det aktuella driftläget.1 av:naturgasdrift1 tänds:bensindrift1 blinkar:det går inte att byta, en
typ av bränsle är slut
Så snart naturgastankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Om naturgastanken inte fylls på
måste bensindrift väljas manuellt
nästa gång motorn startas. Detta
krävs för att undvika skador på kata‐
lysatorn (överhettning genom oregel‐
bunden bränsleförsörjning).
Om valknappen trycks in flera gånger
under kort tid aktiveras en omkopp‐
lingsspärr. Motorn stannar då kvar i
det aktuella driftläget. Denna spärr är aktiv tills tändningen slås av.

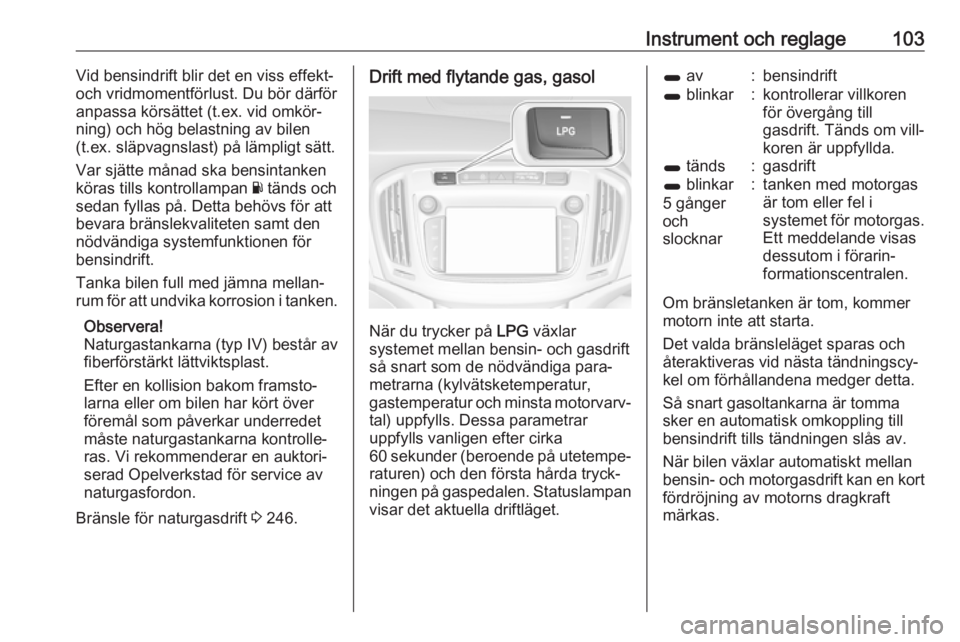

Instrument och reglage103Vid bensindrift blir det en viss effekt-
och vridmomentförlust. Du bör därför
anpassa körsättet (t.ex. vid omkör‐
ning) och hög belastning av bilen
(t.ex. släpvagnslast) på lämpligt sätt.
Var sjätte månad ska bensintanken
köras tills kontrollampan Y tänds och
sedan fyllas på. Detta behövs för att
bevara bränslekvaliteten samt den
nödvändiga systemfunktionen för
bensindrift.
Tanka bilen full med jämna mellan‐
rum för att undvika korrosion i tanken.
Observera!
Naturgastankarna (typ IV) består av
fiberförstärkt lättviktsplast.
Efter en kollision bakom framsto‐
larna eller om bilen har kört över
föremål som påverkar underredet
måste naturgastankarna kontrolle‐
ras. Vi rekommenderar en auktori‐
serad Opelverkstad för service av
naturgasfordon.
Bränsle för naturgasdrift 3 246.Drift med flytande gas, gasol
När du trycker på LPG växlar
systemet mellan bensin- och gasdrift
så snart som de nödvändiga para‐
metrarna (kylvätsketemperatur,
gastemperatur och minsta motorvarv‐
tal) uppfylls. Dessa parametrar
uppfylls vanligen efter cirka
60 sekunder (beroende på utetempe‐ raturen) och den första hårda tryck‐ningen på gaspedalen. Statuslampan
visar det aktuella driftläget.
1 av:bensindrift1 blinkar:kontrollerar villkoren
för övergång till
gasdrift. Tänds om vill‐
koren är uppfyllda.1 tänds:gasdrift1 blinkar
5 gånger
och
slocknar:tanken med motorgas
är tom eller fel i
systemet för motorgas. Ett meddelande visas
dessutom i förarin‐
formationscentralen.
Om bränsletanken är tom, kommer
motorn inte att starta.
Det valda bränsleläget sparas och
återaktiveras vid nästa tändningscy‐
kel om förhållandena medger detta.
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
När bilen växlar automatiskt mellan
bensin- och motorgasdrift kan en kort
fördröjning av motorns dragkraft
märkas.

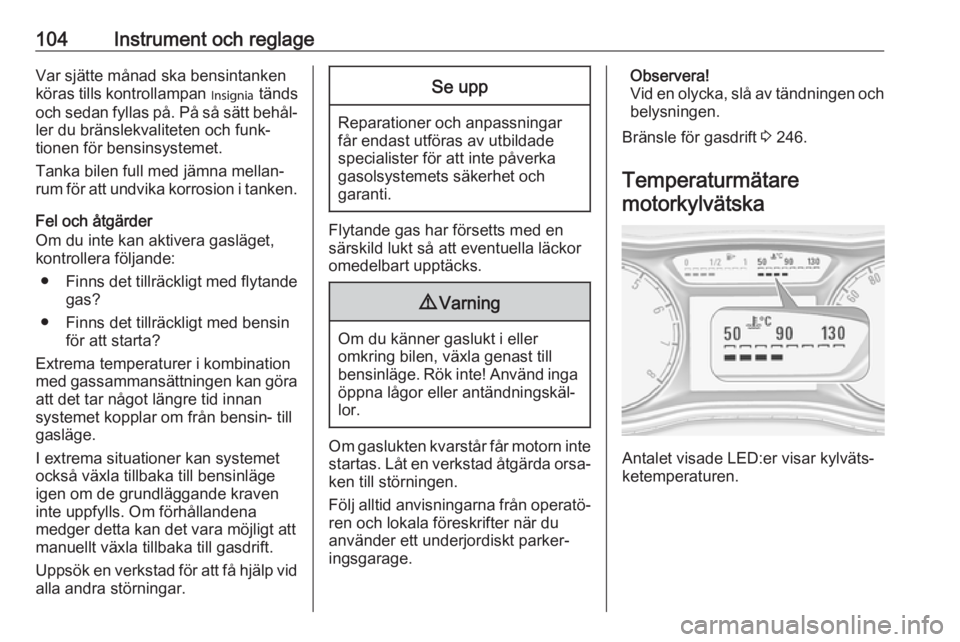

104Instrument och reglageVar sjätte månad ska bensintanken
köras tills kontrollampan I tänds
och sedan fyllas på. På så sätt behål‐
ler du bränslekvaliteten och funk‐
tionen för bensinsystemet.
Tanka bilen full med jämna mellan‐
rum för att undvika korrosion i tanken.
Fel och åtgärder
Om du inte kan aktivera gasläget,
kontrollera följande:
● Finns det tillräckligt med flytande
gas?
● Finns det tillräckligt med bensin för att starta?
Extrema temperaturer i kombination
med gassammansättningen kan göra
att det tar något längre tid innan
systemet kopplar om från bensin- till
gasläge.
I extrema situationer kan systemet också växla tillbaka till bensinläge
igen om de grundläggande kraven
inte uppfylls. Om förhållandena
medger detta kan det vara möjligt att
manuellt växla tillbaka till gasdrift.
Uppsök en verkstad för att få hjälp vid
alla andra störningar.Se upp
Reparationer och anpassningar
får endast utföras av utbildade
specialister för att inte påverka
gasolsystemets säkerhet och
garanti.
Flytande gas har försetts med en
särskild lukt så att eventuella läckor
omedelbart upptäcks.
9 Varning
Om du känner gaslukt i eller
omkring bilen, växla genast till
bensinläge. Rök inte! Använd inga öppna lågor eller antändningskäl‐lor.
Om gaslukten kvarstår får motorn inte startas. Låt en verkstad åtgärda orsa‐ken till störningen.
Följ alltid anvisningarna från operatö‐
ren och lokala föreskrifter när du
använder ett underjordiskt parker‐
ingsgarage.
Observera!
Vid en olycka, slå av tändningen och belysningen.
Bränsle för gasdrift 3 246.

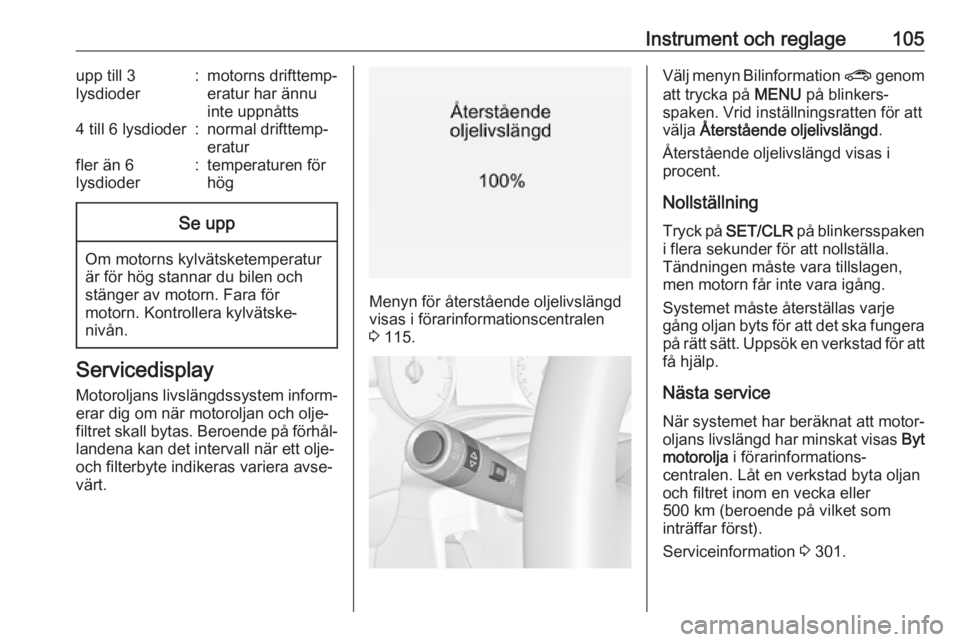

Temperaturmätare motorkylvätska
Antalet visade LED:er visar kylväts‐
ketemperaturen.

Instrument och reglage105upp till 3
lysdioder:motorns drifttemp‐
eratur har ännu
inte uppnåtts4 till 6 lysdioder:normal drifttemp‐
eraturfler än 6
lysdioder:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐ landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 115.
Välj menyn Bilinformation ? genom
att trycka på MENU på blinkers‐
spaken. Vrid inställningsratten för att
välja Återstående oljelivslängd .
Återstående oljelivslängd visas i
procent.
Nollställning Tryck på SET/CLR på blinkersspaken
i flera sekunder för att nollställa.
Tändningen måste vara tillslagen, men motorn får inte vara igång.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km (beroende på vilket som
inträffar först).
Serviceinformation 3 301.

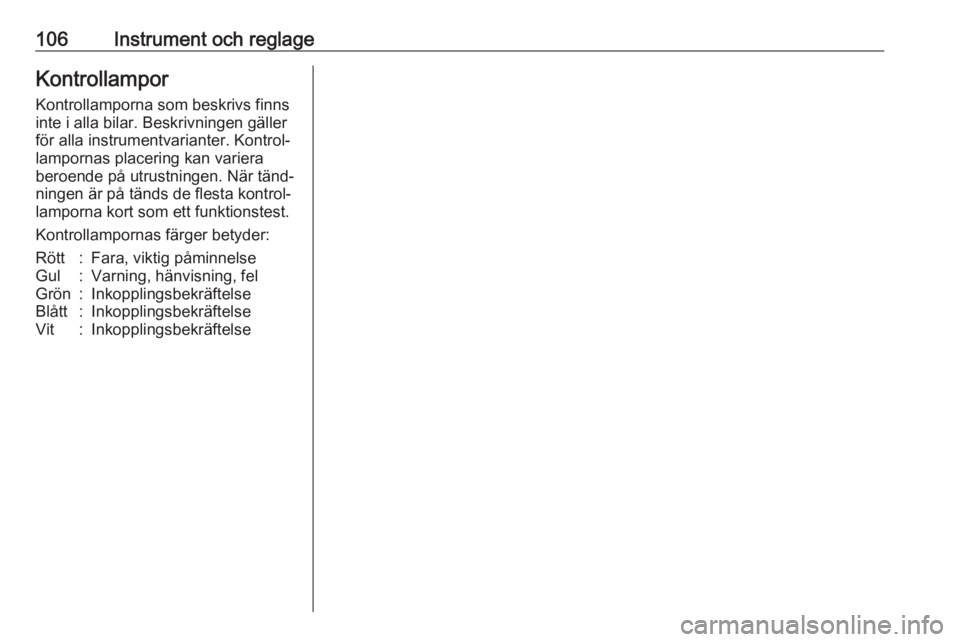

106Instrument och reglageKontrollamporKontrollamporna som beskrivs finnsinte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera
beroende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, felGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse

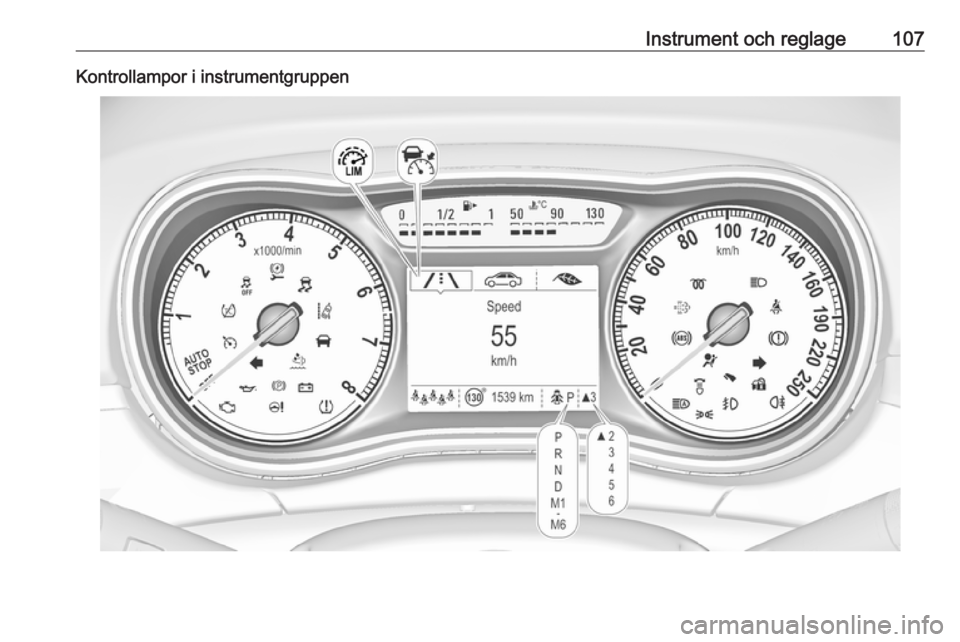

Instrument och reglage107Kontrollampor i instrumentgruppen

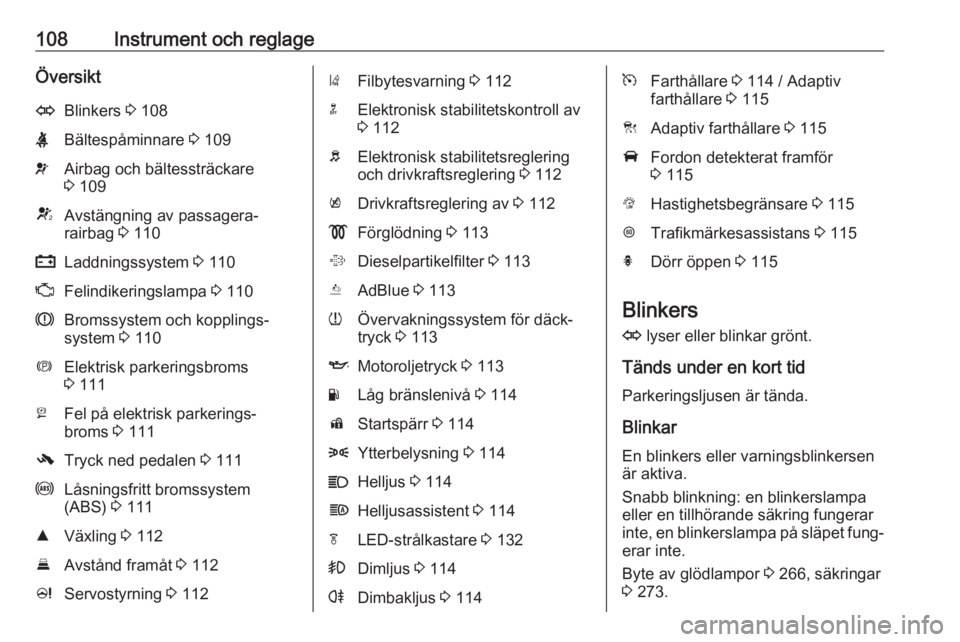

108Instrument och reglageÖversiktOBlinkers 3 108XBältespåminnare 3 109vAirbag och bältessträckare
3 109VAvstängning av passagera‐
rairbag 3 110pLaddningssystem 3 110ZFelindikeringslampa 3 110RBromssystem och kopplings‐
system 3 110mElektrisk parkeringsbroms
3 111jFel på elektrisk parkerings‐
broms 3 111-Tryck ned pedalen 3 111uLåsningsfritt bromssystem
(ABS) 3 111RVäxling 3 112EAvstånd framåt 3 112cServostyrning 3 112)Filbytesvarning 3 112nElektronisk stabilitetskontroll av
3 112bElektronisk stabilitetsreglering
och drivkraftsreglering 3 112kDrivkraftsreglering av 3 112!Förglödning 3 113%Dieselpartikelfilter 3 113YAdBlue 3 113wÖvervakningssystem för däck‐
tryck 3 113IMotoroljetryck 3 113YLåg bränslenivå 3 114dStartspärr 3 1148Ytterbelysning 3 114CHelljus 3 114fHelljusassistent 3 114fLED-strålkastare 3 132>Dimljus 3 114rDimbakljus 3 114mFarthållare 3 114 / Adaptiv
farthållare 3 115CAdaptiv farthållare 3 115AFordon detekterat framför
3 115LHastighetsbegränsare 3 115LTrafikmärkesassistans 3 115hDörr öppen 3 115
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐ erar inte.
Byte av glödlampor 3 266, säkringar
3 273.
