OPEL ZAFIRA C 2018 Instruktionsbok

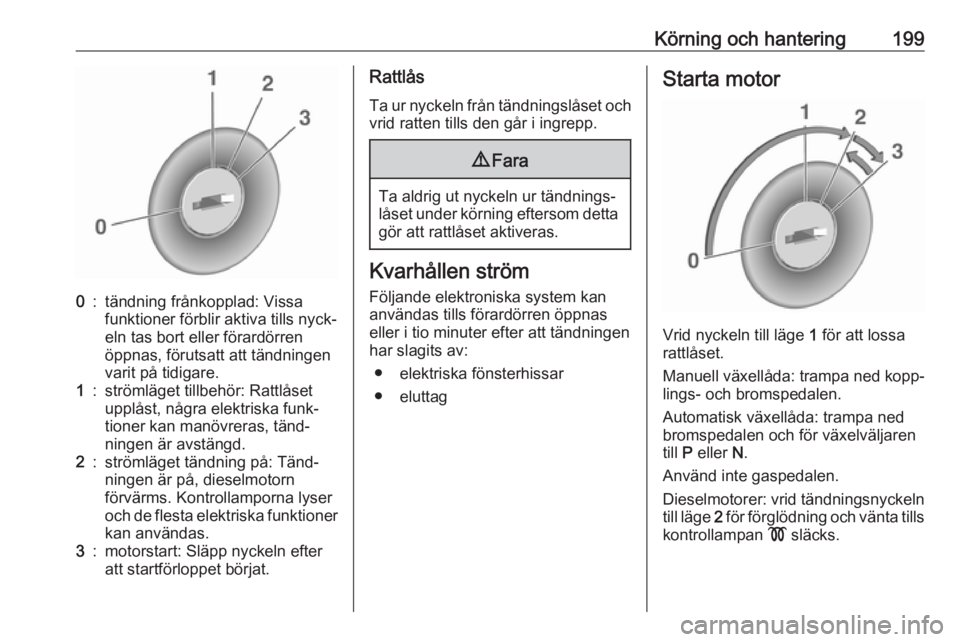

Körning och hantering1990:tändning frånkopplad: Vissa
funktioner förblir aktiva tills nyck‐
eln tas bort eller förardörren
öppnas, förutsatt att tändningen
varit på tidigare.1:strömläget tillbehör: Rattlåset
upplåst, några elektriska funk‐
tioner kan manövreras, tänd‐
ningen är avstängd.2:strömläget tändning på: Tänd‐
ningen är på, dieselmotorn
förvärms. Kontrollamporna lyser
och de flesta elektriska funktioner
kan användas.3:motorstart: Släpp nyckeln efter
att startförloppet börjat.Rattlås
Ta ur nyckeln från tändningslåset och vrid ratten tills den går i ingrepp.9 Fara
Ta aldrig ut nyckeln ur tändnings‐
låset under körning eftersom detta gör att rattlåset aktiveras.
Kvarhållen ström
Följande elektroniska system kan
användas tills förardörren öppnas
eller i tio minuter efter att tändningen har slagits av:
● elektriska fönsterhissar
● eluttag
Starta motor
Vrid nyckeln till läge 1 för att lossa
rattlåset.
Manuell växellåda: trampa ned kopp‐ lings- och bromspedalen.
Automatisk växellåda: trampa ned
bromspedalen och för växelväljaren
till P eller N.
Använd inte gaspedalen.
Dieselmotorer: vrid tändningsnyckeln
till läge 2 för förglödning och vänta tills
kontrollampan ! släcks.

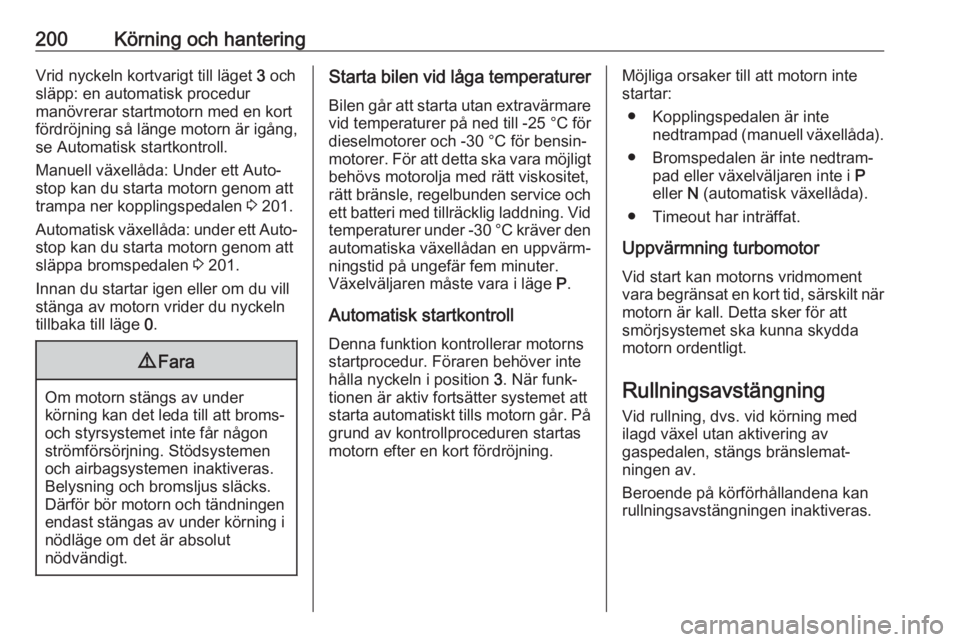

200Körning och hanteringVrid nyckeln kortvarigt till läget 3 och
släpp: en automatisk procedur manövrerar startmotorn med en kort
fördröjning så länge motorn är igång,
se Automatisk startkontroll.
Manuell växellåda: Under ett Auto‐
stop kan du starta motorn genom att
trampa ner kopplingspedalen 3 201.
Automatisk växellåda: under ett Auto‐
stop kan du starta motorn genom att
släppa bromspedalen 3 201.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.9 Fara
Om motorn stängs av under
körning kan det leda till att broms- och styrsystemet inte får någon
strömförsörjning. Stödsystemen och airbagsystemen inaktiveras.
Belysning och bromsljus släcks.
Därför bör motorn och tändningen
endast stängas av under körning i
nödläge om det är absolut
nödvändigt.
Starta bilen vid låga temperaturer
Bilen går att starta utan extravärmare vid temperaturer på ned till -25 °C för
dieselmotorer och -30 °C för bensin‐ motorer. För att detta ska vara möjligt behövs motorolja med rätt viskositet,
rätt bränsle, regelbunden service och
ett batteri med tillräcklig laddning. Vid
temperaturer under -30 °C kräver den
automatiska växellådan en uppvärm‐
ningstid på ungefär fem minuter.
Växelväljaren måste vara i läge P.
Automatisk startkontroll Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte hålla nyckeln i position 3. När funk‐
tionen är aktiv fortsätter systemet att
starta automatiskt tills motorn går. På
grund av kontrollproceduren startas
motorn efter en kort fördröjning.Möjliga orsaker till att motorn inte
startar:
● Kopplingspedalen är inte nedtrampad (manuell växellåda).
● Bromspedalen är inte nedtram‐ pad eller växelväljaren inte i P
eller N (automatisk växellåda).
● Timeout har inträffat.
Uppvärmning turbomotor
Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.
Rullningsavstängning Vid rullning, dvs. vid körning med
ilagd växel utan aktivering av
gaspedalen, stängs bränslemat‐
ningen av.
Beroende på körförhållandena kan rullningsavstängningen inaktiveras.

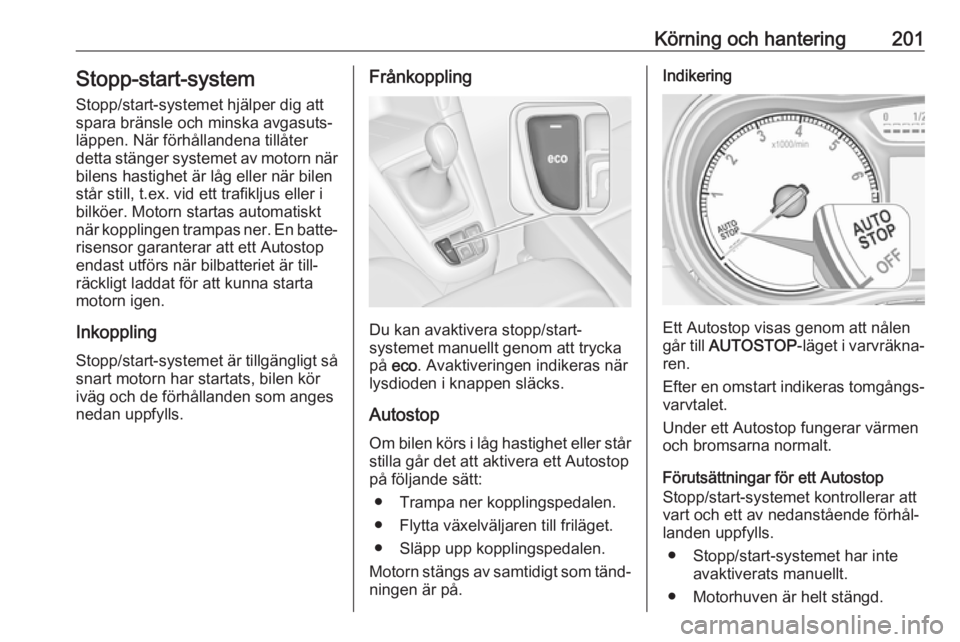

Körning och hantering201Stopp-start-system
Stopp/start-systemet hjälper dig att
spara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn när
bilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i
bilköer. Motorn startas automatiskt
när kopplingen trampas ner. En batte‐ risensor garanterar att ett Autostop
endast utförs när bilbatteriet är till‐
räckligt laddat för att kunna starta
motorn igen.
Inkoppling
Stopp/start-systemet är tillgängligt så snart motorn har startats, bilen kör
iväg och de förhållanden som anges nedan uppfylls.Frånkoppling
Du kan avaktivera stopp/start-
systemet manuellt genom att trycka
på eco . Avaktiveringen indikeras när
lysdioden i knappen släcks.
Autostop Om bilen körs i låg hastighet eller står
stilla går det att aktivera ett Autostop
på följande sätt:
● Trampa ner kopplingspedalen.
● Flytta växelväljaren till friläget.
● Släpp upp kopplingspedalen.
Motorn stängs av samtidigt som tänd‐ ningen är på.
Indikering
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
Efter en omstart indikeras tomgångs‐
varvtalet.
Under ett Autostop fungerar värmen
och bromsarna normalt.
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål‐
landen uppfylls.
● Stopp/start-systemet har inte avaktiverats manuellt.
● Motorhuven är helt stängd.

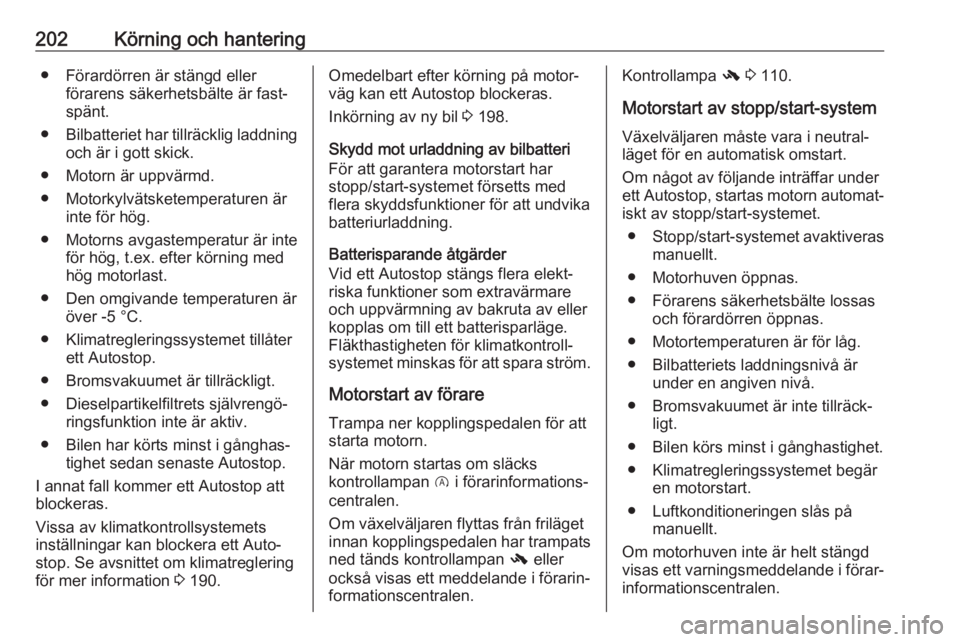

202Körning och hantering● Förardörren är stängd ellerförarens säkerhetsbälte är fast‐
spänt.
● Bilbatteriet har tillräcklig laddning
och är i gott skick.
● Motorn är uppvärmd.
● Motorkylvätsketemperaturen är inte för hög.
● Motorns avgastemperatur är inte för hög, t.ex. efter körning med
hög motorlast.
● Den omgivande temperaturen är över -5 °C.
● Klimatregleringssystemet tillåter ett Autostop.
● Bromsvakuumet är tillräckligt.
● Dieselpartikelfiltrets självrengö‐ ringsfunktion inte är aktiv.
● Bilen har körts minst i gånghas‐ tighet sedan senaste Autostop.
I annat fall kommer ett Autostop att
blockeras.
Vissa av klimatkontrollsystemets
inställningar kan blockera ett Auto‐
stop. Se avsnittet om klimatreglering
för mer information 3 190.Omedelbart efter körning på motor‐
väg kan ett Autostop blockeras.
Inkörning av ny bil 3 198.
Skydd mot urladdning av bilbatteri
För att garantera motorstart har
stopp/start-systemet försetts med
flera skyddsfunktioner för att undvika
batteriurladdning.
Batterisparande åtgärder
Vid ett Autostop stängs flera elekt‐ riska funktioner som extravärmare
och uppvärmning av bakruta av eller
kopplas om till ett batterisparläge.
Fläkthastigheten för klimatkontroll‐
systemet minskas för att spara ström.
Motorstart av förare Trampa ner kopplingspedalen för att
starta motorn.
När motorn startas om släcks
kontrollampan D i förarinformations‐
centralen.
Om växelväljaren flyttas från friläget
innan kopplingspedalen har trampats ned tänds kontrollampan - eller
också visas ett meddelande i förarin‐
formationscentralen.Kontrollampa - 3 110.
Motorstart av stopp/start-system Växelväljaren måste vara i neutral‐
läget för en automatisk omstart.
Om något av följande inträffar under
ett Autostop, startas motorn automat‐
iskt av stopp/start-systemet.
● Stopp/start-systemet avaktiveras
manuellt.
● Motorhuven öppnas.
● Förarens säkerhetsbälte lossas och förardörren öppnas.
● Motortemperaturen är för låg.
● Bilbatteriets laddningsnivå är under en angiven nivå.
● Bromsvakuumet är inte tillräck‐ ligt.
● Bilen körs minst i gånghastighet.
● Klimatregleringssystemet begär en motorstart.
● Luftkonditioneringen slås på manuellt.
Om motorhuven inte är helt stängd
visas ett varningsmeddelande i förar‐
informationscentralen.

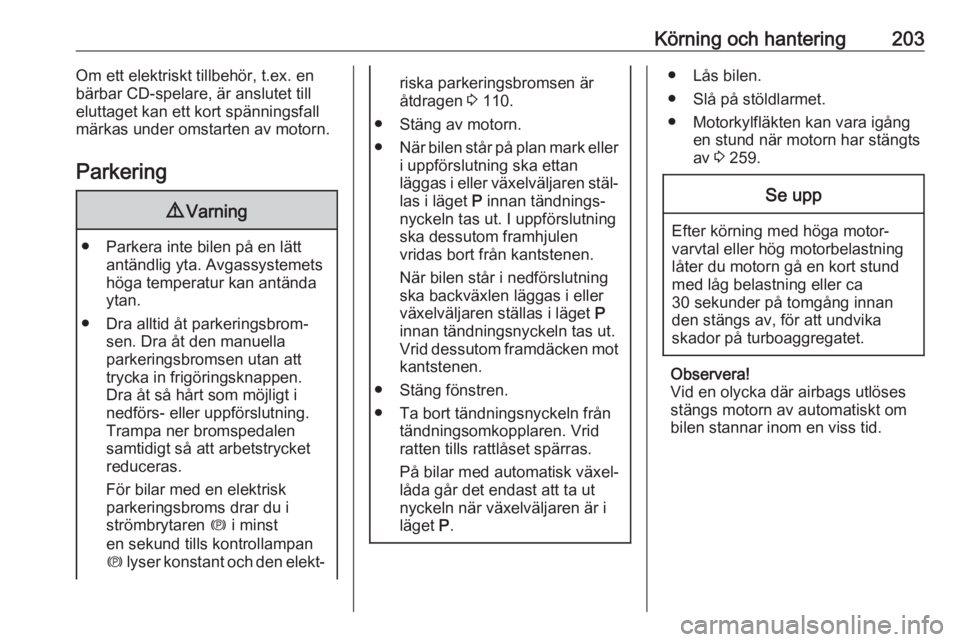

Körning och hantering203Om ett elektriskt tillbehör, t.ex. en
bärbar CD-spelare, är anslutet till
eluttaget kan ett kort spänningsfall
märkas under omstarten av motorn.
Parkering9 Varning
● Parkera inte bilen på en lätt
antändlig yta. Avgassystemets
höga temperatur kan antända
ytan.
● Dra alltid åt parkeringsbrom‐ sen. Dra åt den manuella
parkeringsbromsen utan att
trycka in frigöringsknappen.
Dra åt så hårt som möjligt i
nedförs- eller uppförslutning. Trampa ner bromspedalen
samtidigt så att arbetstrycket
reduceras.
För bilar med en elektrisk
parkeringsbroms drar du i
strömbrytaren m i minst
en sekund tills kontrollampan
m lyser konstant och den elekt‐
riska parkeringsbromsen är
åtdragen 3 110.
● Stäng av motorn.
● När bilen står på plan mark eller
i uppförslutning ska ettan
läggas i eller växelväljaren stäl‐ las i läget P innan tändnings‐
nyckeln tas ut. I uppförslutning
ska dessutom framhjulen
vridas bort från kantstenen.
När bilen står i nedförslutning
ska backväxlen läggas i eller
växelväljaren ställas i läget P
innan tändningsnyckeln tas ut.
Vrid dessutom framdäcken mot kantstenen.
● Stäng fönstren.
● Ta bort tändningsnyckeln från tändningsomkopplaren. Vrid
ratten tills rattlåset spärras.
På bilar med automatisk växel‐
låda går det endast att ta ut
nyckeln när växelväljaren är i
läget P.● Lås bilen.
● Slå på stöldlarmet.
● Motorkylfläkten kan vara igång en stund när motorn har stängtsav 3 259.Se upp
Efter körning med höga motor‐
varvtal eller hög motorbelastning
låter du motorn gå en kort stund med låg belastning eller ca
30 sekunder på tomgång innan
den stängs av, för att undvika
skador på turboaggregatet.
Observera!
Vid en olycka där airbags utlöses
stängs motorn av automatiskt om
bilen stannar inom en viss tid.

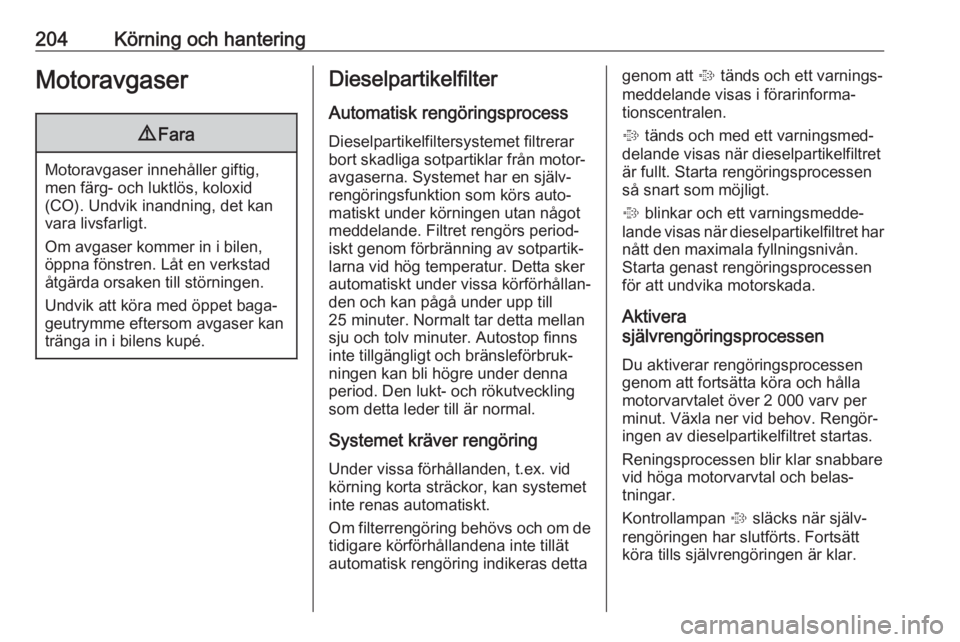

204Körning och hanteringMotoravgaser9Fara
Motoravgaser innehåller giftig,
men färg- och luktlös, koloxid
(CO). Undvik inandning, det kan
vara livsfarligt.
Om avgaser kommer in i bilen,
öppna fönstren. Låt en verkstad
åtgärda orsaken till störningen.
Undvik att köra med öppet baga‐
geutrymme eftersom avgaser kan
tränga in i bilens kupé.
Dieselpartikelfilter
Automatisk rengöringsprocess Dieselpartikelfiltersystemet filtrerar
bort skadliga sotpartiklar från motor‐
avgaserna. Systemet har en själv‐
rengöringsfunktion som körs auto‐
matiskt under körningen utan något
meddelande. Filtret rengörs period‐
iskt genom förbränning av sotpartik‐
larna vid hög temperatur. Detta sker
automatiskt under vissa körförhållan‐
den och kan pågå under upp till
25 minuter. Normalt tar detta mellan
sju och tolv minuter. Autostop finns
inte tillgängligt och bränsleförbruk‐
ningen kan bli högre under denna
period. Den lukt- och rökutveckling
som detta leder till är normal.
Systemet kräver rengöring
Under vissa förhållanden, t.ex. vid
körning korta sträckor, kan systemet
inte renas automatiskt.
Om filterrengöring behövs och om de tidigare körförhållandena inte tillät
automatisk rengöring indikeras dettagenom att % tänds och ett varnings‐
meddelande visas i förarinforma‐
tionscentralen.
% tänds och med ett varningsmed‐
delande visas när dieselpartikelfiltret
är fullt. Starta rengöringsprocessen
så snart som möjligt.
% blinkar och ett varningsmedde‐
lande visas när dieselpartikelfiltret har
nått den maximala fyllningsnivån.
Starta genast rengöringsprocessen
för att undvika motorskada.
Aktivera
självrengöringsprocessen
Du aktiverar rengöringsprocessen
genom att fortsätta köra och hålla
motorvarvtalet över 2 000 varv per
minut. Växla ner vid behov. Rengör‐
ingen av dieselpartikelfiltret startas.
Reningsprocessen blir klar snabbare
vid höga motorvarvtal och belas‐
tningar.
Kontrollampan % släcks när själv‐
rengöringen har slutförts. Fortsätt
köra tills självrengöringen är klar.

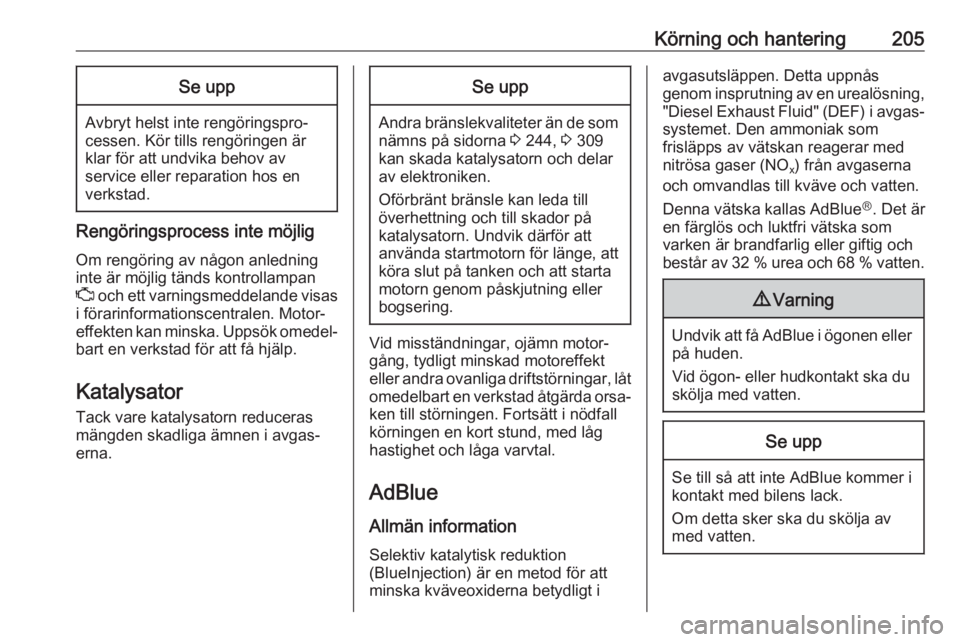

Körning och hantering205Se upp
Avbryt helst inte rengöringspro‐
cessen. Kör tills rengöringen är
klar för att undvika behov av
service eller reparation hos en
verkstad.
Rengöringsprocess inte möjlig
Om rengöring av någon anledning
inte är möjlig tänds kontrollampan
Z och ett varningsmeddelande visas
i förarinformationscentralen. Motor‐
effekten kan minska. Uppsök omedel‐
bart en verkstad för att få hjälp.
Katalysator
Tack vare katalysatorn reduceras
mängden skadliga ämnen i avgas‐
erna.
Se upp
Andra bränslekvaliteter än de som nämns på sidorna 3 244, 3 309
kan skada katalysatorn och delar
av elektroniken.
Oförbränt bränsle kan leda till
överhettning och till skador på
katalysatorn. Undvik därför att
använda startmotorn för länge, att köra slut på tanken och att startamotorn genom påskjutning eller
bogsering.
Vid misständningar, ojämn motor‐
gång, tydligt minskad motoreffekt
eller andra ovanliga driftstörningar, låt
omedelbart en verkstad åtgärda orsa‐ ken till störningen. Fortsätt i nödfall
körningen en kort stund, med låg
hastighet och låga varvtal.
AdBlue
Allmän information
Selektiv katalytisk reduktion
(BlueInjection) är en metod för att
minska kväveoxiderna betydligt i
avgasutsläppen. Detta uppnås
genom insprutning av en urealösning, "Diesel Exhaust Fluid" (DEF) i avgas‐
systemet. Den ammoniak som
frisläpps av vätskan reagerar med
nitrösa gaser (NO x) från avgaserna
och omvandlas till kväve och vatten.
Denna vätska kallas AdBlue Ⓡ
. Det är
en färglös och luktfri vätska som varken är brandfarlig eller giftig och
består av 32 % urea och 68 % vatten.9 Varning
Undvik att få AdBlue i ögonen eller
på huden.
Vid ögon- eller hudkontakt ska du
skölja med vatten.
Se upp
Se till så att inte AdBlue kommer i
kontakt med bilens lack.
Om detta sker ska du skölja av med vatten.

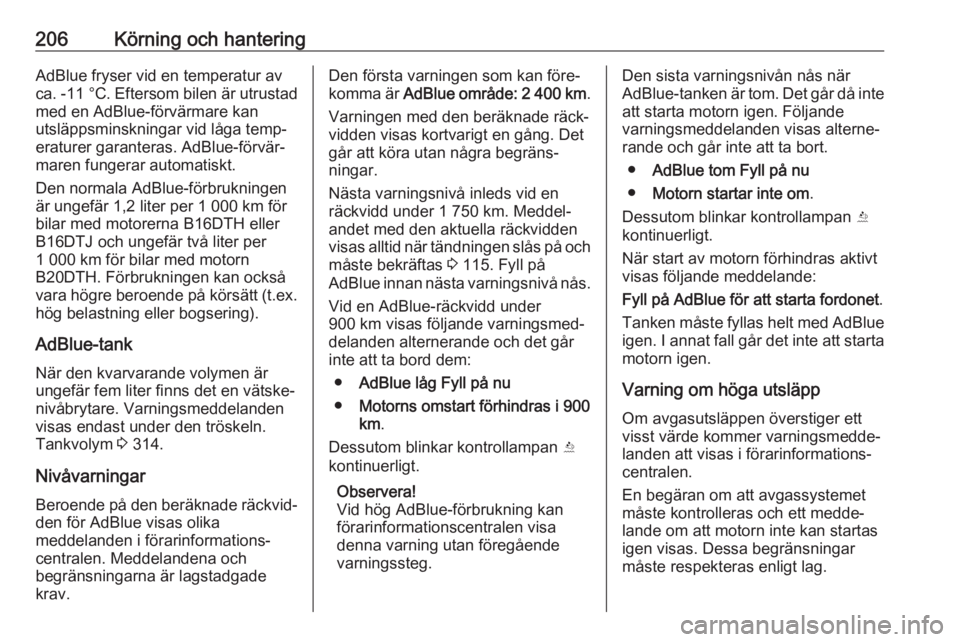

206Körning och hanteringAdBlue fryser vid en temperatur av
ca. -11 °C . Eftersom bilen är utrustad
med en AdBlue-förvärmare kan
utsläppsminskningar vid låga temp‐
eraturer garanteras. AdBlue-förvär‐
maren fungerar automatiskt.
Den normala AdBlue-förbrukningen
är ungefär 1,2 liter per 1 000 km för
bilar med motorerna B16DTH eller
B16DTJ och ungefär två liter per
1 000 km för bilar med motorn
B20DTH. Förbrukningen kan också
vara högre beroende på körsätt (t.ex.
hög belastning eller bogsering).
AdBlue-tank När den kvarvarande volymen är
ungefär fem liter finns det en vätske‐
nivåbrytare. Varningsmeddelanden
visas endast under den tröskeln.
Tankvolym 3 314.
Nivåvarningar
Beroende på den beräknade räckvid‐ den för AdBlue visas olika
meddelanden i förarinformations‐ centralen. Meddelandena och
begränsningarna är lagstadgade
krav.Den första varningen som kan före‐
komma är AdBlue område: 2 400 km .
Varningen med den beräknade räck‐ vidden visas kortvarigt en gång. Det
går att köra utan några begräns‐
ningar.
Nästa varningsnivå inleds vid en
räckvidd under 1 750 km. Meddel‐
andet med den aktuella räckvidden
visas alltid när tändningen slås på och
måste bekräftas 3 115. Fyll på
AdBlue innan nästa varningsnivå nås.
Vid en AdBlue-räckvidd under
900 km visas följande varningsmed‐
delanden alternerande och det går
inte att ta bord dem:
● AdBlue låg Fyll på nu
● Motorns omstart förhindras i 900
km .
Dessutom blinkar kontrollampan Y
kontinuerligt.
Observera!
Vid hög AdBlue-förbrukning kan
förarinformationscentralen visa
denna varning utan föregående
varningssteg.Den sista varningsnivån nås när
AdBlue-tanken är tom. Det går då inte
att starta motorn igen. Följande
varningsmeddelanden visas alterne‐
rande och går inte att ta bort.
● AdBlue tom Fyll på nu
● Motorn startar inte om .
Dessutom blinkar kontrollampan Y
kontinuerligt.
När start av motorn förhindras aktivtvisas följande meddelande:
Fyll på AdBlue för att starta fordonet .
Tanken måste fyllas helt med AdBlue igen. I annat fall går det inte att starta
motorn igen.
Varning om höga utsläpp
Om avgasutsläppen överstiger ett
visst värde kommer varningsmedde‐
landen att visas i förarinformations‐
centralen.
En begäran om att avgassystemet
måste kontrolleras och ett medde‐
lande om att motorn inte kan startas
igen visas. Dessa begränsningar
måste respekteras enligt lag.

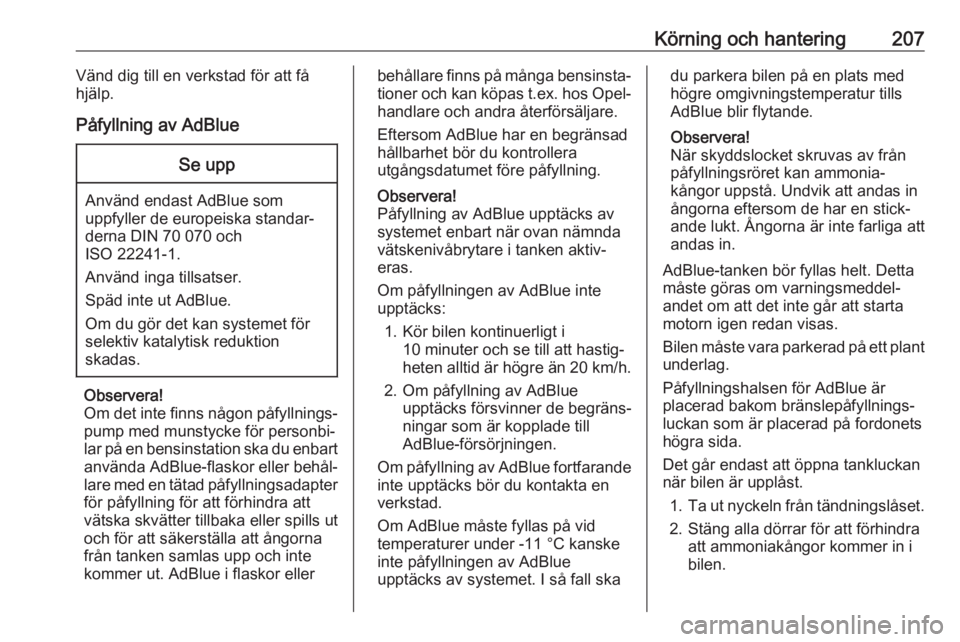

Körning och hantering207Vänd dig till en verkstad för att få
hjälp.
Påfyllning av AdBlueSe upp
Använd endast AdBlue som
uppfyller de europeiska standar‐
derna DIN 70 070 och
ISO 22241-1.
Använd inga tillsatser.
Späd inte ut AdBlue.
Om du gör det kan systemet för
selektiv katalytisk reduktion
skadas.
Observera!
Om det inte finns någon påfyllnings‐ pump med munstycke för personbi‐
lar på en bensinstation ska du enbart använda AdBlue-flaskor eller behål‐
lare med en tätad påfyllningsadapter
för påfyllning för att förhindra att
vätska skvätter tillbaka eller spills ut
och för att säkerställa att ångorna
från tanken samlas upp och inte
kommer ut. AdBlue i flaskor eller
behållare finns på många bensinsta‐ tioner och kan köpas t.ex. hos Opel-handlare och andra återförsäljare.
Eftersom AdBlue har en begränsad
hållbarhet bör du kontrollera
utgångsdatumet före påfyllning.
Observera!
Påfyllning av AdBlue upptäcks av
systemet enbart när ovan nämnda
vätskenivåbrytare i tanken aktiv‐
eras.
Om påfyllningen av AdBlue inte
upptäcks:
1. Kör bilen kontinuerligt i 10 minuter och se till att hastig‐
heten alltid är högre än 20 km/h.
2. Om påfyllning av AdBlue upptäcks försvinner de begräns‐
ningar som är kopplade till
AdBlue-försörjningen.
Om påfyllning av AdBlue fortfarande inte upptäcks bör du kontakta en
verkstad.
Om AdBlue måste fyllas på vid
temperaturer under -11 °C kanske inte påfyllningen av AdBlue
upptäcks av systemet. I så fall skadu parkera bilen på en plats med
högre omgivningstemperatur tills
AdBlue blir flytande.
Observera!
När skyddslocket skruvas av från
påfyllningsröret kan ammonia‐
kångor uppstå. Undvik att andas in
ångorna eftersom de har en stick‐
ande lukt. Ångorna är inte farliga att
andas in.
AdBlue-tanken bör fyllas helt. Detta
måste göras om varningsmeddel‐ andet om att det inte går att starta
motorn igen redan visas.
Bilen måste vara parkerad på ett plant
underlag.
Påfyllningshalsen för AdBlue är
placerad bakom bränslepåfyllnings‐
luckan som är placerad på fordonets
högra sida.
Det går endast att öppna tankluckan
när bilen är upplåst.
1. Ta ut nyckeln från tändningslåset.
2. Stäng alla dörrar för att förhindra att ammoniakångor kommer in i
bilen.

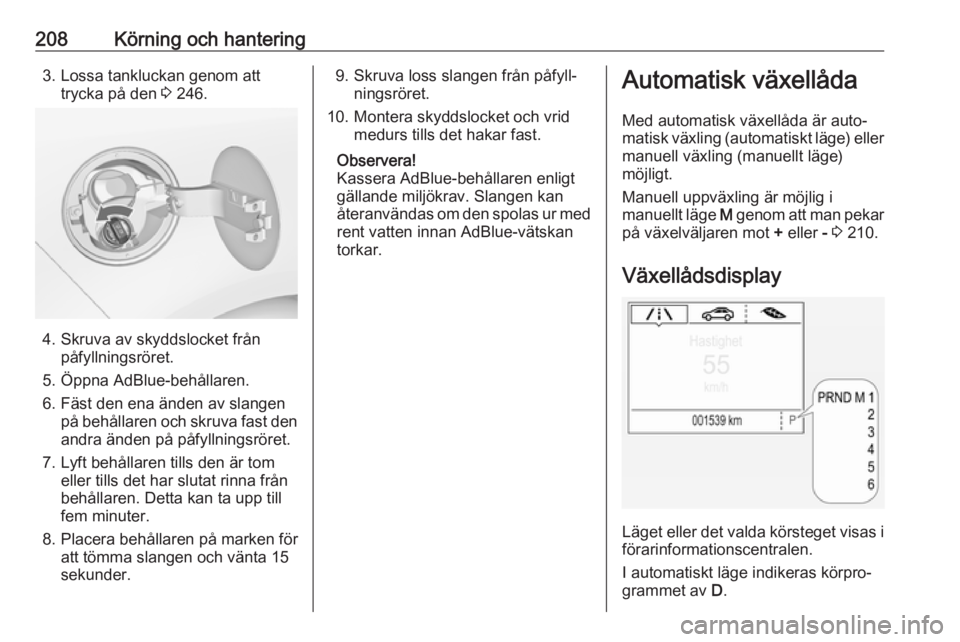

208Körning och hantering3. Lossa tankluckan genom atttrycka på den 3 246.
4. Skruva av skyddslocket från
påfyllningsröret.
5. Öppna AdBlue-behållaren.
6. Fäst den ena änden av slangen på behållaren och skruva fast den
andra änden på påfyllningsröret.
7. Lyft behållaren tills den är tom eller tills det har slutat rinna från
behållaren. Detta kan ta upp till
fem minuter.
8. Placera behållaren på marken för att tömma slangen och vänta 15
sekunder.
9. Skruva loss slangen från påfyll‐ ningsröret.
10. Montera skyddslocket och vrid medurs tills det hakar fast.
Observera!
Kassera AdBlue-behållaren enligt
gällande miljökrav. Slangen kan
återanvändas om den spolas ur med
rent vatten innan AdBlue-vätskan
torkar.Automatisk växellåda
Med automatisk växellåda är auto‐
matisk växling (automatiskt läge) eller manuell växling (manuellt läge)
möjligt.
Manuell uppväxling är möjlig i
manuellt läge M genom att man pekar
på växelväljaren mot + eller - 3 210.
Växellådsdisplay
Läget eller det valda körsteget visas i förarinformationscentralen.
I automatiskt läge indikeras körpro‐
grammet av D.
